| Tipo di prodotto | Obiettivo foto AF-S DX tipo G con microprocessore integrato e attacco F Nikon |
| Lunghezza focale | 55–300 mm |
| Apertura massima | f/4.5–5.6 |
| Costruzione ottica | 17 elementi in 11 gruppi (di cui 2 elementi ED e 1 elemento HRI) |
| Angolo di campo | 28° 50′ – 5° 20′ (formato DX) |
| Messa a fuoco | Autofocus con motore ad onde silenziose (SWM), messa a fuoco manuale con telemetro elettronico |
| Riduzione delle vibrazioni | VR II (spostamento con VCM), riduzione fino a 4 IL |
| Distanza minima di messa a fuoco | 1,4 m (a tutte le lunghezze focali) |
| Lamelle del diaframma | 9 (circolare) |
| Gamma di aperture | f/4.5–f/22 (55 mm) / f/5.6–f/29 (300 mm) |
| Diametro del filtro | 58 mm (passo 0,75 mm) |
| Dimensioni (diametro × lunghezza) | Circa 76,5 × 123 mm |
| Peso | Circa 530 g |
| Accessori in dotazione | Coperchio anteriore LC-58, coperchio posteriore LF-4, paraluce HB-57, custodia morbida CL-1020 |
| Compatibilità attacco | Fotocamere reflex digitali Nikon formato DX |
| Manutenzione | Pulizia con soffietto, etanolo o detergente per obiettivi; evitare solventi organici; conservare in luogo asciutto e al riparo dal sole |
| Sicurezza | Non smontare, non guardare il sole con l'obiettivo, tenere fuori dalla portata dei bambini, utilizzare in presenza di gas infiammabili |
| Riparabilità | Riparazione solo da centro Nikon autorizzato |
Domande frequenti - AF-S DX NIKKOR 55-300MM F-4.5-5.6G ED VR NIKON
Domande degli utenti su AF-S DX NIKKOR 55-300MM F-4.5-5.6G ED VR NIKON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Obiettivo fotografico in formato PDF gratuitamente! Trova il tuo manuale AF-S DX NIKKOR 55-300MM F-4.5-5.6G ED VR - NIKON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AF-S DX NIKKOR 55-300MM F-4.5-5.6G ED VR del marchio NIKON.

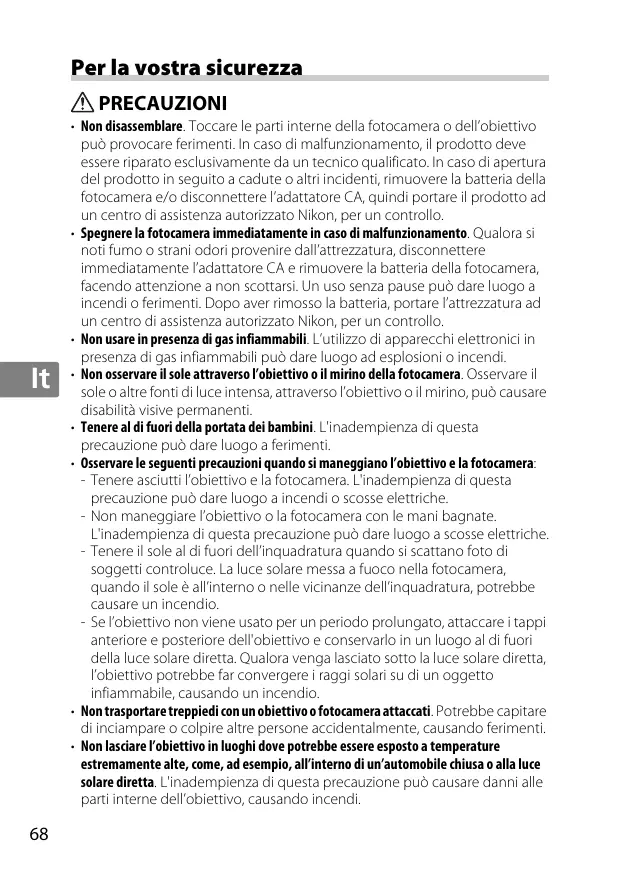

MANUALE UTENTE AF-S DX NIKKOR 55-300MM F-4.5-5.6G ED VR NIKON
- Non disassemblare. Toccare le parti interne della fotocamera o dell'obiettivo può provocare ferimenti. In caso di malfunzionamento, il prodotto devesse riparato escludamente da un technician significativo. In caso di apertura del prodotto in seguito a cadute o altri incidenti, rimuoverve la batteria della fotocamera e/o disconnettere l'adattatore CA, quindi portare il prodotto ad un centro di assistenza autorizzato Nikon, per un controllo.
- Spagnere la fotocamera immediatamente in caso di malfunzionamento. Qualora si noti fumo o strani odori provenire dall'attrezzatura, disconnettere immediatamente l'adattatore CA e rimuovere la batteria della fotocamera, facendo attenzione a non scottarsi. Un uso sansa pause può dare luogo a incendi o ferimenti. Dopo aver rimesso la batteria, portare l'attrezatura ad un centro di assistenza autorizzato Nikon, per un controlo.
- Non usare in presenza di gas inflammabili. L'utilizzo di apparetti elettronici in presenza di gas inflammabili poto dare luogo ad esplizioni o incendi.
Non osservare il sole attraverso I'obiettivo o il mirino della fotocamera. Osservare il sole o alte fonti luce intensa,attraverso I'obiettivo o il mirino,puo causare disabilità visive permanenti. -
Tenere al di fuori della portata dei bambini. L'inadempienza di但这a precauzione può dare luogo a ferimenti.
Osservare le seguenti precauzioni quando si maneggiano l'obiettivo e la fotocamera: -
Tenere asciutti l'obiettivo e la fotocamera. L'inadempianza di esta precauzione può dare luogo a incendi o scosse elettriche.
- Non maneggiare l'obiettivo o la fotocamera con le mani bagnate.
L'inadempianza di esta precauzione cui dare luogo a scosse elettriche. - Tenere il sole al di fuori dell'inquadratura quando si scattano foto di soggetti controlu. La luce solare messa a fuoco nella fotocamera, quando il sole è all'interno o nelle vicinanzihe dell'inquadratura, potrebbe causare un incendio.
-
Se l'obiettivo non viene usato per un periodo prolongato, attaccare i tappi anteriore e posteriori dell'obiettivo e conservarlo in un luogo al di fuori della luce solare diretta. Qualora venga lasciato sotto la luce solare diretta, l'obiettivo potrebbe far convergere i raggi solari su di un oggettio infammabile, causando un incendio.
-
Non trasportare treppiedi con un obiettivo o fotocamera attaccati. Potrebbe capitare di inciampare o colpire及其他 persona accidentalmente, causando ferimenti.
Non lasciare l'obiettivo in luoghi dove potrebbe essere esesto a temperature estreamente alte, come, ad esempio, all'interno di un'autobile chiusa o alla luce solare diretta. L'inadempienza di但这a precauzione può causare danni alle parti interne dell'obiettivo, causando incendi.
Grazie per averere acquistato un obiettivo AF-S DX NIKKOR 55-300 mm f/4,5-5,6G ED VR. Prima di utilizzare questo prodotto, si prega di leggere accuramente sia queste istruzioni sua il manuale della fotocamera.
Note: è possible usare obietti DV solo con fotocamera reflex digitali con obiettivo singolo in formato DX, come le serie D90 e D300. L'angolo di campo di un obiettivo montato su una fotocamera in formato DX è equivalente a quello di un obiettivo con una lunghezza fiscale maggiore di circa 1,5 × montato su una fotocamera in formato 35 mm.

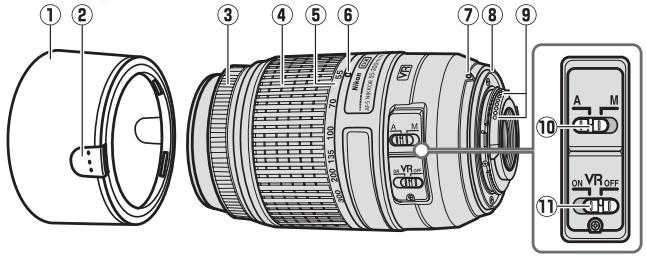

Componenti dell'obiettivo
① Paraluce. 70
② Blocco. 70
③ Anello di messa a fuoco.71
④ Anello zoom 71
⑤ Scala delle lunghezze focali....75
(6) Riferimento Scala lunghezza focali
⑦ Riferimento di innesto obiettivo. 70
Guarnizione in gomma di innesto obiettivo. 74
9 Contatti CPU. 74
10 Commutatore modulo A-M. 71
11 Selettore ON/OFF riduzione vibrazioni. 72
Attacco e rimozione dell'obiettivo
Attacco dell'obiettivo
1 Specnere la fotocamera e rimuovere il tappo corpo macchina della fotocamera.
2 Rimuovere il tappo dell'obiettivo.
3 Attaccare I'obiettivo.
Mantenendo il riferimento di innoxo obiettivo allineato con il riferimento di innoxo sul corpo macchina, posizionare l'obiettivo nell'innoxo a baionetta della fotocamera, quindi ruotare l'obiettivo in senso antiorario fino ad avvertire uno scatto quando il riferimento di innoxo obiettivo si trovava in alto.
Rimozione dell'obiettivo
1 Specnere la fotocamera.
2 Rimuovere I'obiettivo.
Per rimuovere l'obiettivo, premere il pulsante di sblocco obiettivo quando si ruota l'obiettivo in senso orario.
II paraluce
Il paraluce protege l'obiettivo e blocca la luce diretta che altrimenti potrebbe causare effetti di luce parasrita o immagini fantasma.
Fissaggio e rimozione del paraluce
Premere i blocchi (1) e fissare o rimuovere il paraluce (2). Il paraluce cui è essere girato su se stesso e montato sull'obiettivo quando non utilizzato.
Zoom e profondità di campo
Prima diMETTAREa fuoco,ruotare I'anello zoom per regolare la lunghezza facale e inquadrare la fotografia. Se la fotocamera è dotata di anteprima di profondità di campo (stop down), è possibile visualizzare l'anteprima di profondità di campo nel mirino.
Nota: La lunghezza facale dell'obiettivo diminuisce all'accoriarsi della distanza di messa a fuoco.
Messa a fuoco
Il modo di messa a fuoco è determinato dal modo messa a fuoco della fotocamera e alla posizione del commutatore modo A-M dell'obiettivo. Vedere il manuale della fotocamera per informazioni sulla selezione del modo di messa a fuoco della fotocamera.
| Modo messa a fuco fotocamera | Modo messa a fuco obiettivo | |
| A | M | |
| AF | Autofocus | Messa a fuco manuale con telemetro elettronico |
| MF | — | |
Autofocus
Impostare la fotocamera a AF (autofocus).
2 Far scorrere il commutatore modo A-M dell'obiettivo su A.
3 Messa a fuoco.
Premere il pulsante di scatto a metà corsa perMETTERa a fuoco. Far attenzione a non toccare l'anello di messa a fuoco perché la fotocamera mette a fuoco.
Messa a fuoco manuale
Far scorrere il commutatore modo A-M dell'obiettivo su M.
2 Messa a fuoco.
Mettere a fuoco manually using l'anello di messa a fuco dell'obiettivo. La messa a fuco manuale cui èssere usata con qualsiamenti modo messa a fuco selezionato alla fotocamera.
■ Riduzione vibrazioni (VRII)
La Riduzione vibrazioni (VRII) riduce le sfocature dovute al movimento della fotocamera, permettendo l'uso di tempi di posa fino a quattro stop più lenti rispetto a quelli che si dovrebbero usare nelle stesse condizioni (misurazioni Nikon; gli effetti possono variare in base al fotografo e alle condizioni di ripresa). Ciò amplia la gamma dei tempi di posa disponibili e permette di scattare fotografia a mano, perché l'utilizzo di treppiedi, nelle più sviate situazioni.
Utilizzato il selettore ON/OFF riduzione vibrazioni
Selezionare ON per abilitare la riduzione vibrazioni.
La riduzione vibrazioni viene arrivata quando il pulsante di scatto è premuto a metà corsa, riducendo gli effetti del movimento della fotocamera per ottenere un'inquadratura e una messa a fuoco migliorari.
Selezionare OFF per disattivare la riduzione vibrazioni.
Uso della riduzione vibrazioni: note
- Quando si usa la riduzione vibrazioni, premere il pulsante di scatto a metà corsa e attendere che l'immagine nel mirino si stabilizzi, prima di premere del tutto il pulsante di scatto.
- Quando si esegue un panning con la fotocamera, la riduzione vibrazioni viene applicata solo al movimento che non fa parte del panning (ad esempio, se la fotocamera esegue un panning orizzontale, la riduzione vibrazioni viene applicata solo ai movimenti verticali), rendendo molto più semplice effettuare un ampio movimento di rotazione della fotocamera.
-
Quando è attiva la riduzione vibrazioni, l'imagine nel mirino potrebbe risultare sfocata durante lo scatto. Ciò non indica un malfunzionamento.
-
Non spegnere la fotocamera e non rimuovere l'obiettivo nelle la riduzione vibrazioni è attiva. Se viene interrotta l'alimentazione all'obiettivo nelle la riduzione vibrazioni è attiva, l'obiettivo potrebbe tintinnare quando viene scosso. Ciò non rappresenta un malfunzionamento e può essere corretto attaccando nuovamente l'obiettivo e riaccendendo la fotocamera.
- Se la fotocamera è dotata di un flash incorporado, la riduzione vibrazioni verrà disattivata quando il flash sta caricando.
- Disattivare la riduzione vibrazioni quando la fotocamera è montata saldamente su un treppiedi ma lasciarla attiva se la testa del treppiedi non è salute o quando si usa un monopiede.
- Se la fotocamera è dotata di un pulsante AF-ON, la pressione del pulsante AF-ON non attiverà la riduzione vibrazioni.
Diaframma
L'apertura del diaframma è regolata tramite i controllingi della fotocamera.
Zoom e aperture massima
Modifiche dello zoom possono alterare l'apertura massima fino a 2 / 3 EV. La fotocameraiene comunique conte di cui quando imposta l'esposizione e non è necessaria alcuna modifica alle impostazioni della fotocamera in seguito a modifiche allo zoom.
Unità flash incorporate
Quando si usa il flash incorporeto con fotocamere dotate di unità flash incorporate, rimuovere l'eventuale paraluce dall'obiettivo per prevenir vignettature (effetti dovuti all'ombra del margine del paraluce quando si utilizes il flash incorporeto).
Cura dell'obiettivo
- Non afferrare o mantenere l'obiettivo o la fotocamera usando solo il paraluce.
- Mantenere puliti i contatti CPU.
- Nel caso in cui la guarnizione in gomma di innesto obiettivo si da danneggiata, interrompere immediatamente l'utilizzo e portare l'obiettivo ad un centro assistenza autorizzata Nikon per la riparazione.
- Usare una pompetta per rimuovere polvere e pelucchi alla superficie della lente dell'obiettivo. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di etanolo o di pulitore per lenti su un tessuto in cotone o in micro-fibra e pulire la lente con un movimento circolare dal centro verso l'esterno, avendo cura di non lasciare macchie e di non toccare il vetro con le dita.
- Per la pulizia della lente non usare mai solventi organici, come solventi per vernici o benzene.
- Il paraluce o filtri NC possono essere usati per proteggere l'elemento frontale dell'obiettivo.
- Attaccare i tappi anteriore e posteriore prima di riporre l'obiettivo nella sua borsa flessibile.
- Se si prevede di non utilizzato l'obiettivo per un periodo prolongato, conservarlo in un luogo fresco e asciutto,onde evitare che si creino muffa e ruggine. Non conservare in luoghi esposti alla luce diretta del sole o in presenza di naftalina o canfora.
- Tenere asciutto l'obiettivo. La presenza di ruggine nel meccanismo interno potrebbe causare un danno irreparabile.
- Lasciare l'obiettivo in luoghi estremamente caldi cui do danneggiare o deformare le parti realizzate in plastica rinsforzata.
■ Accessori in dotazione
TappodellojbjettivoanteriorLC-58,a scatto, 58~mm
Copriobiettivo posteriori LF-4
Paraluce abaionetta HB-57
Portaobiettivo flessibile CL-1020
■ Accessori compatibili
Filtria vite 58~mm
■ Specifiche
| Tipo | Obiettivo DX di tipo G AF-S con CPU incorpORA et innesto a baionetta Nikon F-mount |
| Lunghezza fiscale | 55-300 mm |
| Apertura massima | f/4,5-5,6 |
| Costruzione obiettivo | 17 elementi in 11 gruppi (inclusi 2 elementi obiettivo ED ed un elemento obiettivo HRI) |
| Angolo di campo | 28° 50' -5° 20' |
| Scala delle lungheze focali | Graduata in millimetri (55,70,100,135,200,300) |
| Informazioni sulla distance | Inviate alla fotocamera |
| Zoom | Zoom manuale con anello zoom independente |
| Messa a fuoco | Autofocus controllato da Motore Silent Wave, messa a fuoco manuale |
| Riduzione vibrazioni | Decentramento ottico con motori voice coil (VCMs) |
| Distanza minima di messa a fuoco | 1,4 m in tutte le posizioni di zoom |
| Lamelle del diaframma | 9 (aperture circolare del diaframma) |
| Diaframma | Completamente automatico |
| Gamma del diaframma | • Lunghezza fiscale 55 mm: da f/4,5 a f/22 • Lunghezza fiscale 300 mm: da f/5,6 a f/29 |
| Misurazione esposimetrica | Aperture massima |
| Dimensione attacco filtrato | 58 mm (P=0,75 mm) |
| Dimensioni | Circa 76,5 mm di diametro × 123 mm (distanza dalla flangia di inesto dell'obiettivo della fotocamera) |
| Peso | Circa 530 g |
Nikon si riserva il diritto diambiare le specifiche hardware descripte in quello manuale in qualsiasi momento eswana previa notifica.
