Produkttyp	AF-S DX G-Objektiv mit integriertem Mikroprozessor und Nikon F-Bajonett
Brennweite	55-300 mm
Maximale Blendenöffnung	f/4.5-5.6
Optische Konstruktion	17 Linsen in 11 Gruppen (davon 2 ED-Linsen und 1 HRI-Linse)
Bildwinkel	28° 50' - 5° 20' (DX-Format)
Fokussierung	Autofokus mit Silent Wave Motor (SWM), manuelle Fokussierung mit elektronischem Entfernungsmesser
Bildstabilisierung	VR II (VCM-Schwingspulenmotor), Stabilisierung bis zu 4 Stufen
Minimale Fokussierentfernung	1,4 m (alle Brennweiten)
Blendenlamellen	9 (rund)
Blendenbereich	f/4.5-f/22 (55 mm) / f/5.6-f/29 (300 mm)
Filterdurchmesser	58 mm (Steigung 0,75 mm)
Abmessungen (Durchmesser × Länge)	Ca. 76,5 × 123 mm
Gewicht	Ca. 530 g
Mitgeliefertes Zubehör	Vorderdeckel LC-58, Rückdeckel LF-4, Gegenlichtblende HB-57, Objektivtasche CL-1020
Bajonettkompatibilität	Nikon Digital-Spiegelreflexkameras im DX-Format
Pflege	Reinigung mit Blasebalg, Ethanol oder Objektivreiniger; organische Lösungsmittel vermeiden; trocken und sonnengeschützt lagern
Sicherheit	Nicht zerlegen, nicht mit dem Objektiv in die Sonne schauen, außerhalb der Reichweite von Kindern aufbewahren, nicht in Gegenwart von entzündlichen Gasen verwenden
Reparatur	Reparatur nur durch autorisierte Nikon Servicezentren

Häufig gestellte Fragen - AF-S DX NIKKOR 55-300MM F-4.5-5.6G ED VR NIKON

Kann ich dieses Objektiv an einer Vollformatkamera (FX) verwenden?

Nein, dieses Objektiv ist für Nikon Kameras im DX-Format konzipiert. An einer FX-Kamera verursacht es starke Vignettierung und wird nicht empfohlen.

Wie groß ist die minimale Fokussierentfernung?

Die minimale Fokussierentfernung beträgt 1,4 m über den gesamten Zoombereich.

Wie aktiviere ich die Bildstabilisierung (VR)?

Stellen Sie den EIN/AUS-Schalter am Objektiv auf ON. Die VR wird aktiviert, wenn Sie den Auslöser halb durchdrücken.

Muss ich die VR auf einem Stativ deaktivieren?

Ja, es wird empfohlen, die VR zu deaktivieren, wenn die Kamera auf einem stabilen Stativ montiert ist. Bei einem Einbeinstativ oder einem nicht stabilisierten Kopf lassen Sie die VR eingeschaltet.

Wie reinige ich die Linsen des Objektivs?

Verwenden Sie einen Blasebalg, um Staub zu entfernen. Bei Flecken verwenden Sie ein weiches Tuch, das mit Ethanol oder Objektivreiniger getränkt ist, und wischen Sie von der Mitte nach außen. Verwenden Sie niemals organische Lösungsmittel.

Welchen Filterdurchmesser hat dieses Objektiv?

Der Filterdurchmesser beträgt 58 mm (Steigung 0,75 mm).

Wie entferne ich die Gegenlichtblende?

Drücken Sie die Riegel an der Gegenlichtblende und drehen Sie sie zum Entriegeln. Für die Aufbewahrung kann sie umgekehrt montiert werden.

Warum zittert das Bild im Sucher nach dem Loslassen des Auslösers?

Das ist normal, wenn die Bildstabilisierung aktiviert ist. Das Bild kann kurz nach der Aufnahme unscharf erscheinen; dies ist keine Fehlfunktion.

Kann ich dieses Objektiv mit einem eingebauten Blitz verwenden?

Ja, aber entfernen Sie die Gegenlichtblende, um Vignettierung zu vermeiden. Der eingebaute Blitz kann bei bestimmten Brennweiten teilweise verdeckt werden.

Was ist die maximale Blendenöffnung bei 300 mm?

Bei 300 mm beträgt die maximale Blendenöffnung f/5.6. Die Blendenöffnung variiert mit dem Zoom (f/4.5 bei 55 mm, f/5.6 bei 300 mm).

BEDIENUNGSANLEITUNG AF-S DX NIKKOR 55-300MM F-4.5-5.6G ED VR NIKON

Benutzerhandbuch S.20

• Nicht auseinanderbauen. Das Berühren der Innenteile von Kamera oder Objektiv könnte zu Verletzungen führen. Im Falle einer Fehlfunktion sollte das Produkt auschließlich von einem qualifizierten Fachmann repariert werden. Soltte das Produkt aufgrund eines Herunterfallens oder eines Unfalles aufbremen, entfern den Sie den Kamera-Akku und/oder trennen Sie den Netzadapter vom Netz und bringen Sie das Produkt zur Inspektion zum Nikon-Kundendienst.
• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch oder einen ungewöhnlichen Geruch aus ihrer Ausrüstung wahrnehmen, trennen Sie sofort den Netzadapter vom Netz und entfernen Sie den Kamera-Akku. Geben Sie damit acht, dass Sie sich nicht verbrennen. Ein weiterer Betrieb könnte zu einem Brand oder zu Verletzungen führen. Nach Entfernen des Akkus bringen Sie die Ausrüstung zur Inspektion zum Nikon-Kundendienst.
• Nicht in Gegenwart von entflammbarem Gas verwenden. Der Betrieb von Elektrogeräten in Gegenwart von entflammbarem Gas können zu einer Explosion oder zu einem Brand führen.
• Blichen Sie nicht durch das Objektiv oder den Kamerasucher in die Sonne. Das Betrachten der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den Sicherer kann zu permanenten Sehstörungen führen.
• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.

• Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv:

• Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Feuer oder Stromschlagen führen.

• Bedieren Sie die Kamera oder das Objektiv nicht mit nassen Händen. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Stromschlagen führen.
• Halten Sie die Sonne sichere außerhalb des Bildbereiches, wenn Sie Motive im Gegenlicht aufnehmen. Sonnenlicht, das in der Kamera fokussiert wird, wenn sich die Kamera im oder nah beim Bildmotiv befindet, kann zu einem Brand führen.

• Wird das Objektiv für länger Zeit nicht verwendet, bringen Sie den vorderen und hinteren Objektivdeckel an und lagern Sie das Objektiv an einem Ort ohne direkte Sonneneinstrahlung. Wir es in direktem Sonnenlicht gelagert, können das Objektiv die Sonnenstrahlen auf entflammbare Objekte fokussieren und Sie so entszünden.

• Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv. Es besteht die Gefahr zu stolpern oder verstehlich andere Personen zu stoßen, was zu Verletzungen führen kann.
  Lagern Sie das Objektiv nicht an Orten, an denen es extrem hohen Temperaturen ausgesetzt ist, wie beisplesiwein in einem geschlossenen Auto oder direkt in der Sonne. Andernfalls können die internen Teile des Objektivs nachteilig beeinflussst werden und es konnte zu einem Brand kommt.

Vielen Dank, dass Sie sich für ein AF-S DX NIKKOR 55-300 mm 1:4,5-5,6G ED VR Objektiv entschieden haben.itte lessen Sie vor der Verwendung these Produkte sowohl diese Anleitung als auch das Handbuch der Kamera sorgfältig.

Hinweis: DX-Objektive können nur mit digitalen Spiegelreflexk cameras mit DX-Format wie der D90 oder einer Kamera der D300-Serie verwendet werden. Der Blickwinkel eines Objektives auf einer Kamera mit DX-Format entspricht dem eines Objektives mit einer etwa 1,5 × längeren Brennweite auf einer Kamera mit 35 mm Kleinbildformat.

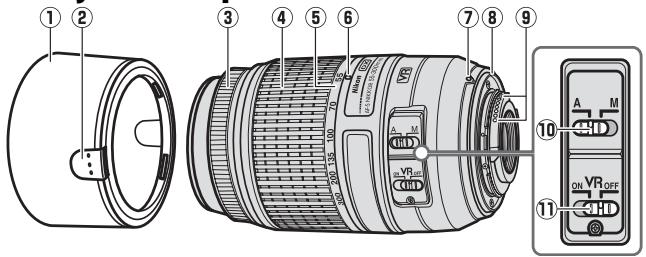

■ Objektivkomponenten

① Gegenlichtblende. 22
② Verriegelung 22
③ Fokussierring. 23
④ Zoomring. 23
⑤ Brennweitenskala. 27
⑥ Markierung für Brennweitenskala

⑦ Markierung für die Ausrichtung des Objektivs. 22
Dichtungsmanschette 26
9 CPU-Kontakte 26
10 A-M-Umschalter. 23
Bildstabilisator AN/AUS-Schalter 24

Ansetzen und Abnehmer des Objektivs

Ansetzendes Objektivs

1 Schalten Sie die Kamera ab und entfern den Sie den Gehäusedeckel der Kamera.
2 Entfernen Sie den Objektivdeckel.
3 Setzen Sie das Objektiv an. Richten Sie die Markierung für die Ausrichtung des Objektivs mit der Markierung am Kameragehäuse aus, setzen Sie das Objektiv in den Bajonettanschluss der Kamera ein und drehen es dann gegen den Uhrzeigersinn, bis es mit einem Klicken einrastet und die Markierung für die Ausrichtung des Objektivs nach oben zeigt.

Abnehmer des Objektivs

1 Schalten Sie die Kamera ab.
2 Nehmen Sie das Objektiv ab. Um das Objektiv abzunehmen, drücken Sie die Objektiventriebelungstaste, während Sie das Objektiv im Uhrzeigersinn drehen.

Die Gegenlichtblende

Die Gegenlichtblende schützt das Objektiv und verhindert das Eindringen von Streulicht, das ansonsten zu Streulicht oder Geisterbildern führen wurde.

Anbringen und Abnehmen der Gegenlichtblende

Drucken Sie die Verriegelungen (1) und bringen Sie die Gegenlichtblende (2) an oder nehmen Sie sie ab. Die Gegenlichtblende kann umgekehrt auf dem Objektiv angebracht werden, wenn sie nicht verwendet wird.

Zoom und Tiefenschärfe

Drehen Sie, bevor Sie fokussieren, den Zoomring, um die Brennweite einzustellen und einen Bildausschnitt zu wahren. Verfügt die Kamera über eine Abblendtaste, kann die Tiefenschärfe im Sicher im Voraus bewertet werden.

Hinweis: Die Brennweite these Objektiv nimmt bei der Fokussierung auf nahe Motive ab.

Scharfeinstellung

Der Fokusmodus wird durch den Fokusmodus der Kamera und die Position des Objektiv-A-M-Umschalters bestimmt. Beachten Sie das Handbuch der Kamera für weitere Informationen zur Wahl des Fokusmodus an der Kamera.

Kamera-Fokusmodus	Objektiv-Fokusmodus
	A	M
AF	Aufofokus	Manueller Fokus mit elektronischer Einstellhilfe
MF	—

Autofokus

1 Versetzen Sie die Kamera in den AF (Autofokus)-Modus.
2 Stellen Sie den Objektiv-A-M-Umschalter auf A.
3 Fokussieren Sie.

Drücken Sie den Auslöser bis zum ersten Druckpunkt, um zu fokussieren. Berühren Sie nicht den Fokussierring, während die Kamera fokussiert.

Manuelle Fokussierung

1 Stellen Sie den Objektiv-A-M-Umschalter auf M.
2 Fokussieren Sie.

Fokussieren Sie manuell mit Hilfe des Fokussierrings am Objektiv. Die manuelle Fokussierung kann unabhängig vom an der Kamera gewährten Fokusmodus verwendet werden.

■ Bildstabilisator (VRII)

Der Bildstabilisator (VRII) reduziert die Bewegungsunscharfe, die durch Kamera-Verwacklung entsteht und erlaubt so eine bis zu vier Stufen langere Belichtungszeit, als es ansonsten der Fall ware (Nikon-Messungen; die Effekte konnen je nach Fotograf und Aufnahmesituation variieren). Dies vergroßert die Auswahl verfügbarer Belichtungszeiten und erlaubt Fotografien aus der Hand ohne Stativ in einer Vielzahl von Situationen.

Verwendung des Bildstabilisator AN/AUS-Schalters

Wahlen Sie ON (EIN), um den Bildstabilisator zu aktivieren.

Der Bildstabilisator wird aktiviert, wenn der Auslöser bis zum ersten Druckpunkt gedrückt wird; er verringgert die Effekte einer Kamera-Verwacklung für verbesserte Motivwahl und Scharfstellung.

Wahlen Sie OFF (AUS), um den Bildstabilisator auszuschalten.

Verwendung des Bildstabilisators: Hinweise

• Drücken Sie bei Verwendung des Bildstabilitsators den Auslöser bis zum ersten Druckpunkt und warten Sie, bis sich das Bild im Sicherer stabilisiert, bevor Sie den Auslöser vollständig drucken.
• Wird die Kamera geschwenkt,GLEICH der Bildstabilisator nur die Bewegung aus, die sich nicht im Schwenkbereich befindet (wenn die Kamera beispiesweise horizontal geschenkt wird, wird der Bildstabilisator nur auf vertikale Verwacklungen angewendet), so dass ein sauberes Verschwenken der Kamera in einem weiten Bogen um ein Vielfaches erleichtert wird.

• Wenn der Bildstabilisator aktiv ist, ist das Bild im Sicherer möglichtherweise verschwommen, wenn der Auslöser gedrückt wurde. Dies stellt keine Fehlfunktion dar.

• Schalten Sie die Kamera nicht ab und entfern den Sie nicht das Objektiv, solange der Bildstabilisator aktiv ist. Wenn die Stromversorgung des Objektivs unterbrochen wird, solange der Bildstabilisator aktiv ist, könnte das Objektiv klappern, wenn es geschüttelt wird. Dies stellt keine Fehlfunktion dar und kann dadurch beseitigt werden, dass das Objektiv wieder angesetzt und die Kamera eingeschaltet wird.

• Verfügt die Kamera über ein eingebautes Blitzgerät, wird der Bildstabilisator deaktiviert, solange das Blitzgerät sich auflädt.
• Schalten Sie den Bildstabilisator ab, wenn die Kamera fest auf einem Stativ aufsitzt,让他们无论如何进行，而不管如何进行，他们永远都无处不在。
• Wenn die Kamera über eine AF-ON-Taste verfügbar, schaltet ein Drucken der AF-ON-Taste den Bildstabilisator nicht ein.

■ Blende

Die Blende wird mit den Bedienelementen der Kamera eingestellt.

Zoom und maximale Blende

Änderungen am Zoom konnen die maximale Blende um bis zu 2/3 LW verändern. Die Kamera berücksichtigt dies allerdings automatisch beim Einstellen der Belichtung und Sie müssen nach Anpassung des Zeoms keine Veränderungen an den Kamerainstellungen vornehmen.

Integrierte Blitzgeräte

Entfernen Sie die Gegenlichtblende, wenn Sie das integrierte Blitzgerät der Kamera verwenden (insofern vorhanden), da die Gegenlichtblende sonst einen Schatten ins Motiv:wurfe.

Pflege des Objektivs

• Halten oder haben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichtblende.
• Halten Sie die CPU-Kontakte sauber.
• Sollte die Dichtungsmanschette beschädigt werden, setzen Sie den Gebrauch sofort aus und bringen Sie das Objektiv zum Nikon-Kundendienst zur Reparatur.
• Verwenden Sie zum Entfernen von Staub und Verunreinigungen vom Objektiv einen Blasebalg. Um Schmierflecke und Fingerabdrücke zu entfern, bringen Sie eine keine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen Sie das Objektiv mit Kreisbewegungen von der Mitte nach außen. Achten Sie damit daraufuf, dass keine Schmierflecke verbleiben, und dass sie das Glas nicht mit den Fingern berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Waschbenzin zur Reinigung des Objektivs.
• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasfilter (NC) verwendet werden.
• Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv an, bevor sie es in seiner Tasche verstauen.
• Wenn das Objektiv für längerere Zeit nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden. Lagern sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer.
• Halten Sie das Objektiv stets trocken. Eindringendes Wasser kann zur Korrosion innenliegender Teile und irreparablen Schäden führen.
• Das Lagern des Objektiv an sehr früben Orten kann Teile aus verstärktem Plastik beschädigen oder verformen.

■ Im Lieferumfang enthaltenes Zubehör

• 58 mm aufschnittender vorderer Objektivdeckel LC-58
• Hinterer Objektdeckel LF-4
  Bajonett-Gegenlichtblende HB-57
• Objektivbeutel CL-1020

Kompatibles Zubehör

58-mm-Schraubfilter

Technische Daten

Typ	AF-S DX-Objektiv vom Typ G mit integrierter CPU und Nikon F-Bajonettanschluss
Brennweite	55–300 mm
Lichtstärke	1:4,5–5,6
Optischer Aufbau	17 Linsen in 11 Gruppen (enthalt 2 ED-Linsen und eine HRI-Linse)
Bildwinkel	28° 50' -5° 20'
Brennweitenskala	Unterteilt im Millimeter (55,70,100,135,200,300)
Enternungsinformation	Übermittlung an die Kamera
Zoom	Manueller Zoom mit unabhängigem Zoomring
Fokussierung	Autofokus mit Silent-Wave-Motor, manueller Fokus
Bildstabilisator	Bewegliche Linsengruppe mit Voice-Coil-Motoren (VCMs)
Naheinstellgrenze	1,4 m bei allen ZOOMeinstellungen
Blendenlamellen	9 (Blendenöffnung mit abgerundeten Lamellen)
Blendensteuerung	Vollautomatisch
Blendenbereich	- 55 mm Brennweite: 4,5 bis 22 - 300 mm Brennweite: 5,6 bis 29
Belichtungsmessung	Offenblende
Filtergewinde	58 mm (P=0,75 mm)
Abmessungen	Durchmesser ca. 76,5 mm × 123 mm (Länge ab Bajonettauflage)
Gewicht	ca. 530 g

Änderungen und Irrtümer vorbehalten.
