BRUKSANVISNING BT-TJ 2000 EINHELL

2. Påfyllning av olja

4. Lyftning av fordon:

Type: HRW 1901/1 HRW 199/2 PRH 2002
Bæreevne, løft: kg 2000 2000 2250
Løftehøyda, min. mm 130 130 140
Løftehøyde, maks. mm 336 380 495

Vær vennlig å alltid angi type, artikkelnummer og i.-nummer når du bestiller reservedeler.

Kjære kunde!

Før du tar din nye hydrauliske rangerjekk i bruk for første gang, må du kontrollere funksjonen til anordningen.

Når jekken ikke har vært i bruk i en lang periode, kan det danne seg luftputer i hydraulikkens oljeganger, eller det kan være for lite olje på hydraulikken helt fra start av.

Arbeid aldri under hevet last som kun holdes oppe av jekken. Det er kun tillatt å arbeide på og under oppjekkede biler når det er støttet tilstrekkelig godt opp under disse, og de er sikret mot å velte eller skli unna.

Jekken er kun beregnet på heving av last. När man har jekket opp en last, må man umiddelbart støtte opp under denne med minst en bukk. Biler som skal jekkes opp må sikres tilstrekkelig godt mot å rulle bort før man hever dem. Sett aldri jekken skjevt eller skrått när du skal jekke opp last.

Plasser kun jekken i de punktene på bilen som bilprodusenten har angitt. Pass på at ingen lener seg mot en hevet bil eller en hevet last.

2. Etterfylling av olje:

Fjern dekkplaten. På hydraulikksylinderen ser du en gummiplugg som stenger oljepåfyllingshullet. Ta av

gummipluggen ved å trykke den inn fra siden med en skrutrekker. Jekken legges i denne forbindelse vannrett. Gjennom denne åpningen fylles det på hydraulikkolje (type: HLP 32 Iso eller tilsvarende). Ved behov må du fylle på så mye olje at den innvendige synlige sylnderen er dekket til av oljen.

Sett nå gummipluggen i åpningen igjen så denne stenges tett.

3. Avlufting:

Minst etter hver etterfylling av olje må hydraulikken avluftes.

Når jekken ikke er i bruk i lengre perioder, kan det også danne seg luftputer i hydraulikkgangene. Dette merker du når helt eller delvis oppjekket last synker ned igjen i rykk.

Pump løftearmen ca. halvveis opp uten belastning for å avlufte. Deretter presser du med foten på løftearmen, slik at det oppstår litt mottrykk på hydraulikken. Jøkkens tømmeskrue må naturligvis være stengt.

Press gummipluggen litt til side med en skrutrekker til luften blåses ut. Så senker du jekken ved å åpne lømmeskruen. Gjenla denne prosedyren ca. 2 - 3 ganger.

Likeledes blir det avluftet via tømmeskruen. Hvis det evt. drypper ut olje när dette gjeres, har dette ingen betydning for jekkens senere funksjon. På denne måten kan du være sikker på at eventuelle luftputer blir presset ut av oljekanalene, slik at anordningen fungerer upåklagelig.

Samle opp gammel olje eller olje som renner ut i en spesiell beholder og lever den inn til et deponi for gammel olje!

4. Heving av biler:

sommertemperaturer kan det lett hende at jekken synker ned i asfalt eller oljegrus og dermed kan gli ut til siden.

Håndbremsen må naturligvis settes på i bilen. Helst skal bilen i tillegg også sikres med bremseklosser under hjulene. Plasser så jekken under bilen, slik at jekkens holdetailerken presser mot et stabilt punkt. På eldre biler med rust på understellets deler kan det lett være fare for at den brekker igjennom.

Tommeskruen må være stengl. Med loftestangen pumper du nå løftearmen så høyt at den akkurat så vidt ikke presser mot bilen. Nå har du nok en gang mulighet til å posisjonere jekken noyaktig, slik at bilen kan jekkes opp på ordentlig og forsvarlig måte. Det må prinsipielt stottes opp under den oppjekkede bilen med minst en bukk i tillegg, såfremt bare et hjul jekkes opp.

Når arbeidet er ferdig utført, fjerner du først bukken og senker deretter ned igjen løftearmen med

loftstangen, ved at tømmeskruen skrus litt opp. Nedsenkningshastigheten kan du regulere selv ved å skru tømmeskruen mer eller mindre opp. Jekken er utstyrt med overbelastningsventil. Ventilen sitter på siden av hydraulikkpumpen. Denne venülen er innstilt slik på fabrikken at det ikke er mulig å jekke opp mer enn maks. last.

Når løftearmen har nådd høyeste posisjon, settes ikke hydraulikken lenger under trykk, selv ikke hvis man forlsetter å pumpe, takket være

sikkerhetsventilen hhv. en overstrømningsanordning.

5. Vedlikehold:

Alle bevegelige ledd bør, alt etter bruk, smøres med olje hvert kvartal eller halvår, og rullelagrene på styrehjulene bør smøres med fett. Hvert hydraulisk system or utstyrt med tetnings-O-ringer eller

letningsmansjetter som förer til slitasje, alt etter bruk. Du kan rekvirere reservesett for reparasjon fra vår kundeservice.

Etterfyll kun syrefri hydraulikkolje, slik at tetningene ikke blir skadet.

Samle opp gammel olje eller olje som renner ut i en spesiell beholder og lever den inn til et deponi for gammel oljel

Så snart den hydrauliske rangerjekken er satt ut av drift, bør hydraulikken (stempel) alltid befinne seg i hviletilstand (stempel kjørt inn). Dette beskytter stemplets presisjonsfremstilte overflater og stempelstangen mot korrosjon.

Bruk kun hydraulikkolje av høy kvalitet, slik at du oppnår en god funksjon med anordningen din. Du må ikke under noen omstendighet blande flere typer olje med hverandre! Bruk aldri bremsevæske, alkohol, glyserin, skitten olje, etc.

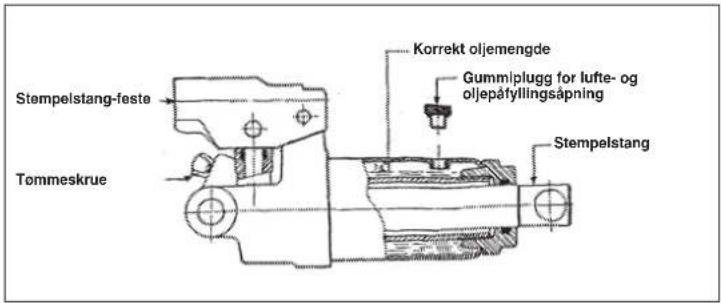

Stempelstang-feste Temmeskrue Korrekt oljemengde Gummlplugg for lufte- og oljepåtyllingsåpning Stempelstang

N/DK

UTBEDRING AV FEIL

FEIL ÅRSAK OG UTBEDRING
Lasten som skal jekkes opp kan ikke løftes ved 1 hjelp av den hydrauliske rangerjekken. - Stram sk	Tømmeskruen er ikke blitt strammet forsvarlig.ruen forsvarlig med urviseren.2. Oljemengden er for lilen.- Etterfyll olje i samsvar mod veiledningen.
Den hydrauliske rangerjekken kan ikke holde 3. Se lasten i oppjekket stilling. 4. Det hydrauliske syslemet er blokkert av smusspartikler.- Steng forst tømmeventilen og åpne deretter lufteskruen.- Sett en fot på forhjulet og trekk løftearmen opp til full høyde med hånden.- Senk deretter løftearmen og forsøk å jekke opp lasten en gang til.
Hydraulikken kan ikke kjøres ut til full høyde. 5. Se punkt 2. og 3.6. Det befinner seg luft i det hydrauliske systemel.- Åpne lufteskruen og fjørn deretter luften fra det hydrauliske systemet ved å pumpe opp og ned flere ganger, i samsvar med beskrivelsen i veiledningen.
Det er ikke mulig å senke hydraulikken helt ned. 7.	Se punkt 2. og 3.8. Returfjæren er utslitt eller hektet løs.- Du bør rengjøre og smøre alle bevegelige deler med jevne mellomrom.

Garantitiden begynner med dagen da apparatet ble kjøpt og varer 2 år.

Gamtiytelsen omfatter mangelfull utføring eller material- og funksjonsfeil. Reservedeler og faktisk arbeidstid som er nødvendig for å rette på slike mangler, blir ikke beregnet. Ingen garanti for skader som forårsakes av feilaktig bruk.

Din samtalepartner hos kundenservice

⑤ GARANTIBEVIS

Tekniske endringer forbeholdes
