HASZNÁLATI ÚTMUTATÓ BT-TJ 2000 EINHELL

Tipus HRW 1901/1 HRW 199/2 PRH 2002
Emelő (hordozó) erő kg 2000 2000 2250
Emelési magasság min: mm 130 130 140
Emelési magasság max. mm 336 380 495

A pótalkatrészek megrendelésekor kérjük adja meg okvetlenül a típust, a cikk számot és az l.-számot.

Kedves vevõ,

kérjük az új hajtható emelő első használata előtt, vizsgálja meg a gép működését.

Az emelő hoszabb ideig tartó nem használata esetén, megtörténhet, hogy a hidraulika olajvezetékeiben légkamrák keletkeznek, vagypedig hogy a kezdettől fogva túl kevés olaj van a hidraulikában.

Mind a két esetben a következő képpen járjon el:

Mielött az emelöt használatba venné, vegye mindenképpen figyelembe az utasításban és a gépen levő biztonsági utasításokat.

1. Biztonsági utasítások:

A teher megemelése előtt vizsgálja meg, hogy a leeresztőcsavar feszesen be van e zárva. Teher megemelésekor az emelőt mindig szilárd, egyenes alaptalajra állitani. Ne dolgozzon soha sem olyan megemelt teher alatt, amelyik csak egy emelővel van alatámasztva. A megemelt jármüveken vagy jármüvek alatt csak akkor szabad dolgozni, ha ezek felbilienés és lecsüzsás ellen, elegendően biztosítva és alatámasztva vannak.

Az emelő csak terhek emelésére van tervezve. A teher megemelése után ezt rögtön legalább egy alátámasztó bakkal alá kell támasztani. Járművek megemelése esetén, biztositsa ezeket a megemelés előtt eigendően elgurulás ellen. Emelésre ne álltsa soha sem fordén, vagy döltye oda az emelőt. Helyezze a járműn az emelőt csak a járműelőállító által megadott helyre. Ügyeljen ara, hogy ne döljön neki senki sem a megemelt járműnek vagy a megemelt tehernek.

Vegye le a gummidugót azáltal hogy oldalról egy csavarhúzóval bonyomja. Ehhez az emelőt vizszintessen a talajra állitani. Ezen a nyiláson keresztül kell a hidraulikolajat (Tipus: HLP 32 Iso vagy ennek megfelelő) betölteni. Kérjük töltősön szükség esetén annyi olajat bele, amig a bennelevő látható cilindereket az olaj el nem fedi.

Ezek után a gummidugót újra tömören a nyílásba dugni.

3. Légtelenítés:

Legalább minden olaj utántöltés utan légteleniteni kell a hidraulikát.

Akkor is keletkozhetnek lögkamrák a hidraulikvezotékekben ha az emelő loszabb ideig nincs használva. Ezt abból lehet észrevenni, hogy a megemelésnél, a félig vagy csak részben megemelt teher zökkénesszerűen visszaereszkedik. A légtelenítéshez pupálja az emelőkart tehernélkül cca. félig fel. Most nyomja a lábaval az emelőkart, azért hogy a hidraulikkában egy kis ellennyomás keletkezzen. Az emelő-leengedő-csavarnak természetesen zárva kell lennie.

Nyomja a gummidugót egy csavarhúzóval gyengen oldalra amki ki nom engedi a levegőt. Ezután engedje le az emelőt a leengedőcsavar kinyítása által és ismétilje meg ezt az eljárást cca. 2 - 3 szor. Ugyanigy lehet a leeresztőcsavaron keresztűl égtgeleninten. Az ilyenkor esetleg cseppenként kilépól olajnak nincsen jelentősége az emelő további működését illetően. Ezáltal Ön biztosítja, hogy kimyomja az esetleges légkamrákat az olajvezetekbeköl és a gép kifogástalanul működik.

A fáradt olajat vagy a kifolyt olajat egy speciális tartályba összegyűjteni és egy fáradt olaj feldolgozó helyen leadni!

2. Olaj utánatöltése:

A fedölemezt levenni. A hidraulika cilinderjén látható egy gummidugó, amelyik az olajtöltő lyukat zárja.

H

4. Járművek megemelése:

Mielött megemelné a járművét, bizonyosodjon meg arról, hogy a járműje szilárd talajon áll, azért hogy a megemelt tehernél az emelő ne nyomódjon be a talajba. Nyári hőmérsékleteknél könnyen előfordul, hogy a kátrányos felületeken az emelő besülyed és ezáltal oldaira elcsúszhat.

A járműben természetesen a kéziféket be kell húzni és lehetőség szerint a járművet még kiegészítően tuskóval biztosítani. Ezután állitsa az emelőt úgy a jármű alá, hogy az emelő felfekvéső tányérja egy stabil helyre gyakoroljon nyomást. Megrozsdásodott alvázú öregebő járműveknél könnyen fenn áll az átlörés veszélye.

A leengedő csavarnak zárva kell lennie. Ezután az emelő rúddal annylra pumpálja fel az emelőkart, hogy ez még éppen hogy nem nyomódig a jármühöz. Most mégegyszer lehetősége van a pontos beállításra, hogy a járművet rendesen és biztosan fel lehessen emelni.

A felemelt járműnek elvileg, a saját biztonságának érdekében, legalább egy kiegészítő alátámasztó bakkal biztosítva kell lennie, amennyiben csak egy keraket emel fel.

Az elvégzett munka után vegye elősször az alátámasztó bakot ki és engedje ezután az

emelőkarral, a leengedőcsavar enyhe kicsavarása által az emelőkart újra le. A leengedés sebességét leengedőcsavar erősebb vagy gyengébb

kicsavarása által lehet szabályozni. Az emelő egy túlterhelés elleni szeleppel van felszerelve. A szelep a hidraulikapumpának az oldalán található. Ez a szelep üzemileg úgy lett beállitva, hogy a max. terhet nem lehet túlemelni.

Ne állitsa el önkényesen ezt a szelepet, mert különben a gép meghlbásodása esetén a szavatosság érvényét veszíti.

Ha az emelökar elérte a legmagasabb állását, akkor a biztonsági szelep illetve egy áteresztő berendezés által, a hidraulika a további pumpálás esetén sem kerül magasabb nyomás alá.

5. Karbantartás:

Minden mozgatható csuklót, a használattól függően minden negyedtól félévig terjedő időszakban meg kell olajozni vagy be kell zsirozni a vezető korekek görgöscsapágyait. Minden hidraulik tömitő-O-gyűrükkel vagy tömitő karmantyúkkal van

felszerelve, amelyek a használlatól függően

elhasználódnak. On ehhez javitókészleteket kaphat a gyári vevőszolgáltatásunknál.

Csak savmentes hidraulikaolajat töltsön utána, azért hogy a tömitők ne károsodjanak.

A fáradt olajat vagy a kifolyt olajat egy speciális tartályba összegyűjteni és egy fáradt olaj feldolgozó helyen leadni!

Ha a hidraulikus emelő nincs üzemben, akkor a hidraulikának (dugattyú) mindig a nyugalmi

állapotban kell lennie (dugattyú behajtva). Ez védi a dugattyú precizióssan előállított felületeit és a dugattyúrúdat a korróziótól.

A gép jó működésének elérés érdekében, csak klváló minőségű hidraulikolajat használjon. Semiljen körülmények közepette sem keverjen különböző minőségű olajakat egymássall Ne használjon sohasem fékfolyadëkot, alkoholt, glicerint, szenyezett olajat, stb.

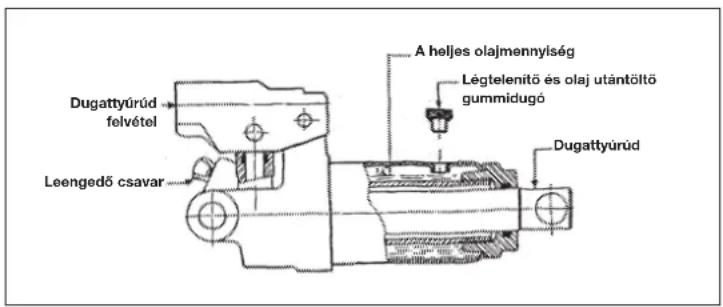

Dugattyúrúd felvétel Leengedő csavar A heljes olajmennyiség Légtelenítő és olaj utántöltő gummidugó Dugattyúrúd

HIBAFORRÁSOK

HIBAFORRÁSOK OKOK ÉS A HIBÁK ELHÁRÍTÁSA
A megemelendő terhet nem lehet a hidraulikus 1. A emelő segítségével megemelni. - Húzza meg a csavart feszesen, az óramutató forgasi irányával megegyezően.2. Túl kevés az olajmennyiség.- Töltse fel az olajat, az utasítás szerint.	leengedőcsavar nem lett feszesen meghúzva
A hidraulika nem tudja tartani a terhet a megmelt 3. állásban. 4. Szennyező részecskék eldugaszolták a	Hasonlitsa össze a 2.-es és a 3.-as pontot hidraulikus rendszert- Zárja elősször be a leengedő szelepet és azután nyissa meg a légtelenítő csavart- Tegye az egyik lábát az első kerékre és húzza fel az emelőkart kézzel a teljes magsságäig.- Azután engedje le az emelőkart és próbálja újra meg a terhet megemelni.
Nem lehet a hidraulikát a teljes magasságba 5. Hasonlitsa össze a 2.-es és a 3.-as pontot kihajtani. 6. Levegő van a hidraulikarendszerben.- Nyissa ki a légtelenítő csavat és távolitsa el a levegőt a hidraulikás rendszerből a töbszörös fel és lepumpálás által, úgy ahogyan az utasításban le van írva.
Nem lehet a hidraulikát teljessen leengedni. 7. Hasonlitsa össze a 2.-es és a 3.-as pontot 8. A visszahúzó rugő kiakadt, vagy ki van ynúlva.- Tisztítson és olajozzon meg rendszeres időközökben minden mozgatható részt.

A garancia időlartama 2 év és a vásárlás napjával

kozolódk.

A szavatosság ceeks a kivitelozés hlányokre vagy az

anyag és működési hibákra lerjed ki.

A szükséges pólakalrészekel és a murkaidöl nem

számítluk fel

Nem szavalounk a másodlagos károkéről.

Az Ön vevőszolgálati partnere.

Technikai változások jogét fenntartva

Tehnične spremembe pridržane.
