BRUKSANVISNING BT-TJ 2000 EINHELL

Typ HRW 1901/1 HRW 199/2 PRH 2002
Bär(lyft-)förmåga kg 2000 2000 2250
Höjd min. mm 130 130 140
Höjd max. mm 336 380 495

Ange alltid typ, artikelummer och I-nr. vid reservdelsbeställning.

Bästa kund,

Innan du använder din nya hydrauliska garagedomkraft för första gången måste du kontrollera att den fungerar rätt.

Om garagedomkraften inte har använts under längre tid kan luftbubblor ev. ha bildats i oljekanalerna, eller mängden olja i hydrauliken är för liten.

I båda dessa fall gör du på följande sätt:

Innan du använder garagedomkraften måste du tvunget beakta säkerhetsanvisningarna i bruksanvisningen och på garagedomkraften.

Kontrollera innan du lyfter lasten att sänkningsskruven är åtdragen. Se alltid till att garagedomkraften står på ett härt och jämnt underlag när den belastas. Jobba aldrig under upphöjd last om den endast är säkrad med en garagedomkraft. Du får endast arbeta vid och under fordonet om detta är säkrat och skyddat mot att väta eller ruila iväg. Garagedomkraften är endast avsedd för att lyfta laster. Efter att en last har lyfts upp måste den genast stötta upp med en underbock. Säkra alltid fordonet mot att rulla iväg innan du lyfter med garagedomkraften. Ställ aldrig garagedomkraften snett inför lyftningen. Placera alltid garagedomkraften vid de ställen på karossen som är föreskrivna av fordonstillverkaren. Se till att inga personer lutar sig mot ett fordon eller en last som har lyfts.

Ta av täcklocket. På hydraulcylinder finns en gummiplugg som sitter i oljepäfyllningshålet. Dra ut gummipluggen genom att trycka på sedan med en skruvmejsel. Lägg garagedomkraften vågrätt.

Hydraulolja ska fyllas på i denna öppning (typ: HLP 32 ISO eller jämförbar). Vid behov fyller du på så mycket olja tills cylindern som syns inuti garagedomkraften är täckt av olja. Täta därefter hålet genom att sätta in gummipluggen igen.

3. Avluftning:

Hydrauliken måste avluftas senast när ny olja har fylits på. Även om garagedomkraften inte har använts under längre tid finns det risk för att luftbubblor har bildats i oljekanalema. Detta märker du när du har lyft på lasten delvis och denna därefter sjunker ryckartigt. För att avlasta pumpar du upp garagedomkraften till hålften utan belastning. Trampa därefter på tryckplattan så att hydrauliken får en aning mottryck. Garagedomkraftens sänkningsskruv måste givetvis vara stängd. Sänk därefter garagedomkraften genom att öppna sänkningsskruven. Upprepa detta 2-3 gånger. På samma sätt sker avluftning via sänkningsskruven. Olja som droppar ut ur garagedomkraften har ingen betydelse - du kan då vara säker på att ev. luftbubblor i oljekanalerna har tryckls ut och att garagedomkraften fungerar på avsett vis.

Samla upp spillolja eller utspilld olja i speciella behållare och lämna sedan in till ett godkänt insamlingsställe.

Innan du lyfter ditt fordon mäste du övertyga dig om att fordonet står på ett stabilt underlag så att garagedomkraften inte sjunker ner i marken när den belastas. Under sommaren kan det lätt förekomma att garagedomkraften sjunker ner i mjuk asfalt. Detta kan leda till att den glider undan. Dra åt handbromsen i fordonet och säkra om möjligt fordonet med träklossar. Ställ därefter garagedomkraften unter fordonet så att tryckplattan

kan trycka emot en stabil yta. Vid äldre fordon med rostiga karossdelar finns det risk för att tryckplattan trycker igenom.

Sänkningsskruven måste vara stångd. Pumpa upp tryckplattan tills den nästan ligger emot karossen. Nu kan du justera in garagedomkraften för att garantera att fordonet lyfts säkert.

Fordonet som har lyfts måste alltid för din egen säkerhet stöllas upp med minst en bock (pallbock). såvida du inte har lyft upp fordonet vid endast ett hjul.

After avslutat arbete tar du först bort bocken och släpper därefter ner garagedomkraftens lyftcylinder med pumpspaken genom att vrida på sänkningsskruven. Du kan själv reglera sänkningshastigheten genom att skruva in eller ut sänkningsskruven. Garagedomkraften är utrustad med en överbelastningsventil som är placerad på garagedomkraftens sida. Fabriksinställningen av donna ventil innebär att den maximala bärförmägan inte kan överskridas.

Du får inte justera om denna ventil på egen hand - vid skador på garagedomkraften upphör all garanti att gålla.

Om lyftcylindern har nätt sin högsta punkt ser säkerhetsventilen eller överströmningsanordningen till att hydrauliken inte utsätts för mer tryck även om du fortsätter att pumpa med pumpspaken.

5. Underhåll:

Beroende på användning ska alla rörliga delar smörjas in var 3:e eller var 6:e månad, samt styrhjulens rullager fettas in.

De hydrauliska delarna är utrustade med tätningss-O-ringar eller tätningsmanschetter som utsätts för slitage vid användningen. Reparationssatser kan köpas hos vår kundtänst.

Fyll endast på syrafri hydraulolja för att garantera att lätningarna inte skadas.

Samla upp spillolja eller utspilld olja i speciella behållare och lämna sedan in till ett godkänt insamlingsställe.

Så snart som den hydrauliska garagedomkraften inte längre används ska hydrauliken (kolven) alltid stå i viloläge (kolven inkörd). Detta skyddar kolvens precisionstillverkade ytor samt kolvstängen mot korrosion.

För att din domkraft ska fungera optimalt bör du endast använda högvärdig hydraulolja. Du får under som helst omständigheter blanda olika oljeslag! Använd aldrig bromsvätska, alkohol, glycerin, smutsig olja osv.

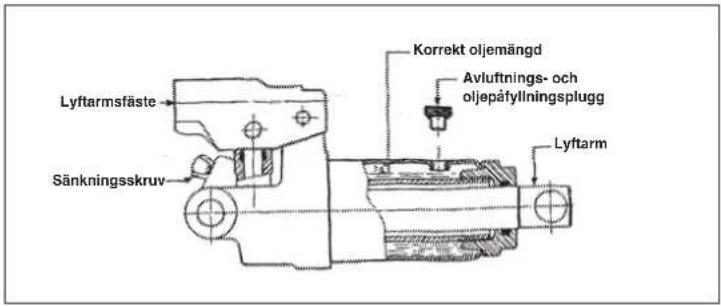

Lyftarmsfäste Sänkningsskruv Korrekt oljemängd Avluftnings- och oljepäfyllningsplugg Lyftarm

S

STÖRNINGSKÄLLOR

STÖRNINGSKÄLLOR ORSAK OCH ÅTGÄRD
Lasten kan inte lyftas med den hydrauliska 1. För liten oljemängd garagedomkraften. - Dra åt skruven i medsols riktrning.2. För liten oljemängd- Fyll på olja enligt bruksanvisningen.
Den hydrauliska garagedomkraften kan inte hålla 3. Jämför punkt 2. och 3.det upphöjda läget. 4. Hydraulsystemet är tilltäppt av främmande partiklar.- Stäng först sänkningsventilen och öppna sedan avluftningspluggen.- Ställ en fot på ett framhjul och dra upp lyftarmen för hand till full längd.- Sänk sedan lyftarmen och försök att lyfta lasten på nytt.
Hydrauliken kan inte köras ut i full längd. 5. Jämför punkt 2 och 3.6. Luft i hydraulystemet- Öppna avluftningspluggen och pressa ut luften ur hydrauliken genom att omväxlande pumpa uppåt och nedåt enligt anvisningarna i bruksanvisningen.
Hydrauliken kan inte sänkas helt. 7. Jämför punkt 2 och 3.8. Returfjädern är uttöjd eller har fastnat.- Rengör och smörj in alla rörliga delar i regelbundna intervaller.

Tekniset tiedot:

Garantitiden omfattar >et 2 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstätt på grund av nyttjandet.

Din kundtjänspartner

GARANTIEURKUNDE

Förbehåll för tekniska förändringer
