BRUKSANVISNING Global HK-G 55 EINHELL

©Innholdsfortegnelse

Oversiktstegning s. 3

Beskrivelse, tekn. data, sikkerhetsanvisning s. 28

Arbeids- og vedlikeholdsanvisning s. 29-30

Reservedelstegning s. 40

Reservedelsliste s. 41

EU-konformitetserklæring s. 42-43

Garantidokument s. 44-45

DKIndholdsfortegnelse

Beskrivelse, tekn. data,

EU-overensstemmelseserklæring Side 42-43

Garantibevis Side 44-45

Nedmontering occh montering av klyvkniven

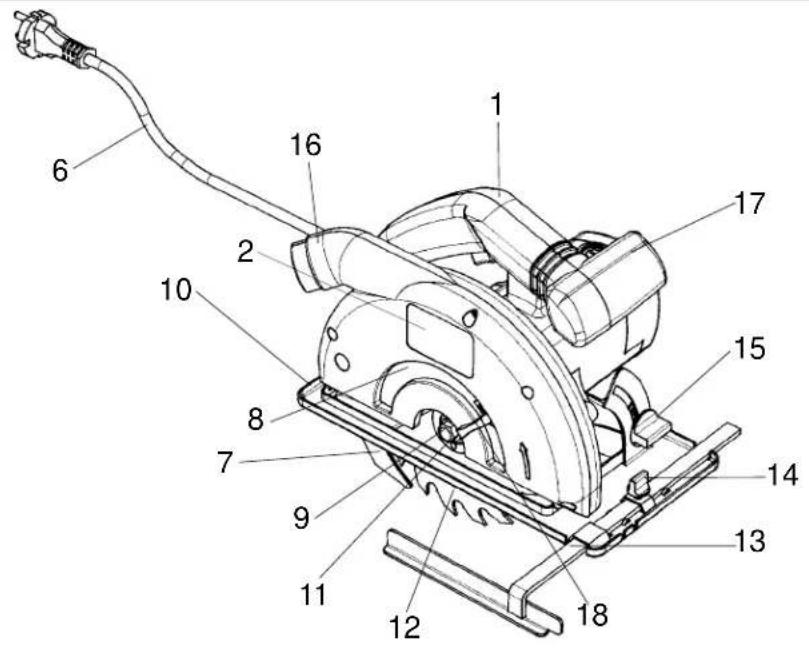

1. håndtak
2. typeskilt
3. på-avbryter
4. sperretast for på-avbryter
5. låseskrue for snittdybdeinnstilling
6. nettkabel
7. spaltekile
8. pendelbeskyttelseshette
9. maskinskrue
10. sagsko
11. flens
12. sagblad
13. parallellanslag
14. läseskrue for parallelanslag
15. läseskrue for gjæringsinnstilling
16. tilkopling for støvavsug
17. tilleggshåndtak
18. betjeningsbøyle for pendelbeskyttelseshette

Les gjennom bruksanvisningen nøye og legg spesielt merke til sikkerhetsanvisningene.

Oppbevar bruksanvisningen sammen med håndsirkelsagen.

Tekniske data:

Nettspenning 230 V - 50 Hz

Inngangseffekt 1020 Watt

Tomgangsomdreiningstall 4000 o/min.

Snittdybde ved 0° 52 mm

Snittdybde ved 45° 32 mm

Sagblad 160 mm ∅

Sagbladeffekt 20 mm ∅

Lydtrykknivå LPA 98 dB (A)

Lydeffektnivå LWA 101 dB (A)

Vibrasjon aw 3,2 m/s

Vekt 4,8 kg

Mål 33 x 22,5 x 22 cm

Beskyttelsesisolert

Utstyr:

Parallelanslag

Bruksområde

Händsirkelsagen egner seg til saging av rettlinjesnitt i tre, trelignende material og kunststoff.

• Spaltekilen må innstilles slik at avstanden til sagbladets tannkrans ikke overstiger 5 mm og at det underste punktet ikke står lenger tilbake overfor tannkransen enn 5 mm.
• Sprukne sagblad, eller sagblad som har endret fasong må ikke anvendes
• Sagblad av høylegert hurtigskjærende stål (HSS stål) må ikke anvendes.
• Sagblad som ikke er i samsvar med oppgitte data i denne bruksanvisningen må ikke anvendes.
• Pass på, at alle bevegelige deler av sagbladbeskyttelsen uten klemmer fungerer korrekt.
• Pass på, at alle innretninger som har innvirkning på tildekningen av sagbladet arbeider korrekt.
• Spaltekilen, som alltid må anvendes unntatt ved avstandskutting, må innstilles riktig.
• Må ikke brukes i nærheten av damp eller brennbare væsker.
• Bruk bare skarpe sagblad og egnet tilbehør.
• Før omstillings-, rengjørings- og instillingsarbeider startes må støpselet trekkes ut av kontakten.
• Beskytt nettledningen mot skader. Olje og syre kan skade ledningene.
• Sagblad med en grunnform som er tykkere eller har en skråstilling som er mindre enn tykkelsen på spaltekilen må ikke anvendes.
• Fjern ikke nettledningen ved å dra den hardt ut av kontakten, og bær ikke apparatet etter nettkabelen.
• Reparasjoner må bare utføres av fagfolk.
• Ved bruk av kabeltrommel må ledningen rulles helt ut. Trådtverrsnitt minst 1,5 mm ^2 , sikring maks. 16 A.
• Alle arbeidsstykker som skal bearbeides må sikres tilstrekkelig og maskinen må ikke overbelastes.
• Bruk bare egnede klær og vernebriller, og bruk helst støvmaske under støvgivende arbeidsprosesser.
• Bruk øreklokker for å beskytte ørene.
• Under lengre bearbeidingsprosesser med tre eller støvgivende material, må det elektriske verktøyet tilkoples et egnet støvavsug. (I Tyskland krever TRGS 553 på grunn av trestøvutviklingen autorisert avsuginnretning).

N

Arbeidsprosesser med håndsirkelsagen

●Hold alltid sirkelsagen i et fast grep.
- Pendelbeskyttelseshetten skyves automatisk tilbake av arbeidsstykket.
●Bruk aldri makt!

• Avtakstykket må være på høyre side av sirkelsagen slik at bredden på underlagsbordet ligger over hele flaten på det.
  ●Når det kuttes etter en oppmerket linje, må sirkelsagen føres langs tilsvarende rille.
• Spenn fast små trestykker før bearbeiding. Hold aldri fast med hånden.
  ●Overhold alltid sikkerhetsforskriftene! Bruk vernebriller.
  ●Bruk aldri flens eller flensmutre som har større eller mindre boring enn sagbladets.
• Sagbladet må ikke bremses på siden med hånden.
• Sagbladet må ikke bremses manuelt eller ved trykk på siden av sagbladet.
• Pendelbeskyttelsen må ikke komme i klemme og må settes tilbake i utgangsposisjon etter at arbeidsprosessen er avsluttet.
• Før sirkelsagen tas i bruk må pendelbeskyttelsen testes på funksjon mens nettstøpslet er utdratt.

●Forsikre deg før hver arbeidsprosess med maskinen at sikkerhetsinnretninger som pendelbeskyttelse, spaltekile, flens og justerinsinnretninger fungerer og er riktig innstilt.
- Et egnet støvavsug kan tilkoples beskyttelseshetten. Pass på at støvavsuget er sikkert og korrekt tilkoplet.
- Den bevegelige pendelbeskyttelseshetten må ikke klemmes fast i beskyttelseshetten under saging.

Vedlikehold

• Hold luftehullene på motorhuset åpne og rene. Blås ut hullene av og til.
• Ved unormalt høy gnistdannelse må kullbørstene testes av et fagverksted.
• Utslitte kullbørster kan bare skiftes ut av et fagverksted eller vår kundeservice.
  ●Hold alltid apparatet rent.
• Bruk aldri etsende midler til rengjøring av kunststoffet.
• Dersom skader kan fastslås, er det mulig ved hjelp av vedlagte eksplosjonstegning og reserve-delslisten å definere nøyaktig hvilken reservedel det gjelder og bestille den hos vår kundeservice.

NB!
Bruk øreklokker og vernebriller

1 B A 2

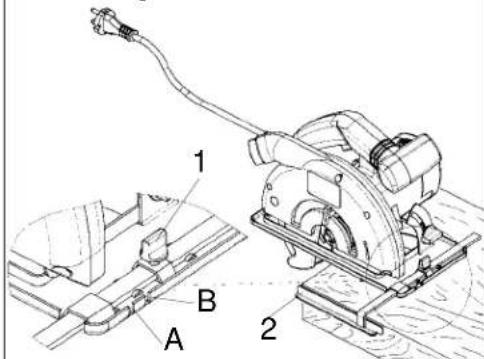

Parallellsnitt

1. Løsne låseskrue 1
2. Ved 90° snitt: stilles parallellanslag 2 inn ifølge skalaen på rille A. ved 45° snitt: stilles parallellanslag 2 inn ifølge skalaen på rille B. pass på sagbladet.
3. Dra til låseskruen

Advarsel!

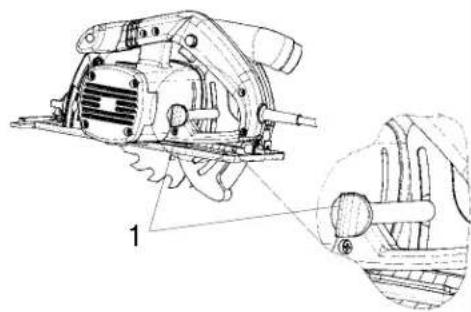

Innstilling av snittdybden

1. Løsne låseskrue 1
2. Sving sagskoen nedover.
3. Still inn snittdybden etter skalaen.
   Tannspissen må rage ca 2 mm ut fra treet.
4. Stram láseskruen.

Ut- og innmontering av spaltekile

1. Lösne kryss-sikringsskruene 1 og ta de ut

2. Dra ut spaltekile 2 nedenfra

3. Foreta innmontering i motsatt rekkefølge

NB!

Dra ut nettstøpselet før hver arbeidsprosess.

Innstilling

Før du trykker inn på-avknappen må du forskre deg om at sagbladet er riktig montert, bevegelige deler går lett og klømskruene er dratt fast til.

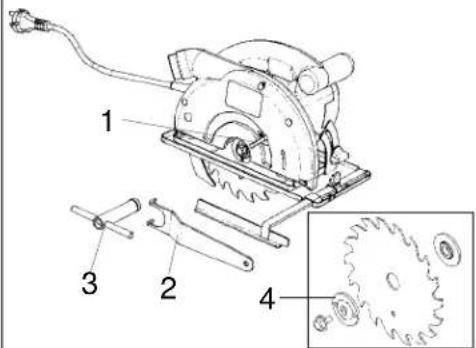

Utskifting av sagblad

1. Åpne pendelbeskyttelseshette 1 og hold fast

2. Hold mot sagbladet med fronthulinøkkel 2

3. Sett inn stikknøkkel 3 og løsne skruen

4. Ta ut flens 4 og sagbladet nedenfra

5. Rengjør flensen, sett inn nytt sagblad. Vær oppmerksom på løperetningen (se plien på beskytleiseshellen)

6. Dra til skruen, pass på rundløpet

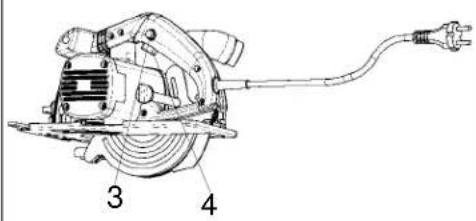

Inn- og utkopling

Innkopling: Trykk samtldig inn sperreknapp 3 og tast 4 Utkopling: Slipp sperreknappen og tasten

Garantitiden begynner med dagen da apparatet ble kjøpt og varer 2 år.

Garntiytelsen omfatter mangelfull utføring eller material- og funksjonsfeil. Reservedeler og faktisk arbeidstid som er nødvendig for å rette på slike mangler, blir ikke beregnet.

Ingen garanti for skader som forårsakes av feilaktig bruk.

Din samtalepartner hos kundenservice

GB EINHELL-WARRANTY CERTIFICATE

Tekniske endringer forbeholdes
