BRUGSANVISNING Global HK-G 55 EINHELL

Oversigtstegning Side 3

sikkerhedshenvisninger Side 37

Arbejds- og vedligeholdelseshenvisninger S. 38-39

Reservedelstegning Side 40

Reservedelsliste Side 41

Säkerhetsanvisningar:

Sagbladtykkelse 2,8 mm

Sikkerhetsanvisninger:

Gå lett og regelmessig framover med sirkelsagen.

Ta et prøvekutt med avfalltre

1. Håndtag
2. Typeskilt
3. Start/stop-knap
4. Spærreknap for start/stop-knap
5. Låseskrue til skæredybdeindstilling
6. Netledning
7. Spaltekniv
8. Pendulbeskyttelsesskærm
9. Unbracoskrue
   10.Savsko
   11.Flange
   12.Savklinge
   13.Parallelanslag
10. Läseskrue til parallelanslag
    15.Låseskruer til geringsindstilling
11. Tilslutning til støvafsugning
    17.Ekstrahåndtag
12. Aktiveringsbøjle til pendulbeskyttelsessksærm

Læs brugsvejledningen omhyggeligt igennem og vær specielt opmærksom på sikkerhedshenvisningerne. Opbevar brugsanvisningen sammen med håndrundsaven.

Tekniske data:

Netspænding 230 V - 50 Hz

Skæredybde ved 45° 32 mm

Savklinge 160 mm ∅

Savklingeaksel 20 mm ∅

Savklingetykkelse 2,8 mm

Lydtryksniveau LPA 98 dB (A)

Lydeffektniveau LWA 101 dB (A)

Vibration a_w 3,2 m/s ^2

Vægt 4,8 kg

Mål 33 x 22,5 x 22 cm

Dobbeltisoleret

Udstyr:

Parallelanslag

Anvendelsesområde

Händrundsaven er egnet til savning af lige snit i træ, trælignende materialer og kunststofffer.

Sikkerhedshenvisninger:

• Spaltekniven skal indstilles, så afstanden til tandkransen på savklingen ikke overstiger 5 mm og dens nederste punkt ikke er mere end 5 mm bagved tandkransen.
• Revnede savklinger eller klinger som har ændret form, må ikke anvendes.
• Savklinger af highspeed stål (HSS stål) må ikke anvendes.
• Savklinger som ikke opfylder de i denne brugsanvisning anførte krav, må ikke anvendes.
• Det skal sikres, at alle bevægelige dele på savklingebeskyttelsen fungerer uden at klemme.
• Det skal sikres, at alle anordninger som dækker savklingen, virker korrekt.
• Spaltekniven skal, bortset fra indsætningsskæringer, altid bruges og indstilles korrekt.
  ●Rundsaven må ikke bruges i områder med dampe eller brændbare væsker.
• Der må kun bruges skarpe savklinger og egnet tilbehør.
  ●Før alle former for omstillings-, rengørings- og indstillingsarbejder skal stikket trækkes ud af stikdåsen.
• Beskyt netledningen mod beskadigelser Olie og syre kan beskadige ledningen.
• Savklinger hvis basis er tykkere eller hvis udlægning er mindre end spalteknivens tykkelse, må ikke anvendes.
• Stikket må ikke tages ud af stikdåsen ved at trække i netledningen og saven må ikke bæres i netledningen.
  ●Reparationer må kun udføres af fagfolk.
  ●Hvis De anvender kabeltromle, skal ledningen rulles helt ud. Ledningstværsnit min. 1,5 mm². Sikring maks. 16 A.
• Alle emner skal sikres tilstrækkeligt og maskinen må ikke overbelastes.
• Bær egnet tøj og beskyttelsesbriller og brug støvmaske ved støvfrembringende arbejder.
  ●Brug høreværn for at beskytte Deres ører.
• Ved længerevarende bearbejdning af træ eller støvudviklende materialer, skal elektroværktøjet tilsluttes til en egnet støvafsugning. (I Tyskland kræves der til træstøv afsugningsanordninger som er afprøvet i.h.t. TRGS 553).

DK

Arbejde med håndrundsaven

●Hold altid ved rundsaven med et fast greb.
- Pendulbeskyttelsesskærmen skubbes automatisk tilbage af emnet.
●Brug ikke magt!

Bevæg rundsaven fremad let og regelmæssigt.

• Affaldsstykket skal befinde sig på højre side af rundsaven, så den brede del af savbordet støtter på hele sin flade.
  ●Hvis der saves efter opstregning, skal rundsaven føres efter kærven.
• Små træemner spændes fast før bearbejdningen. De må aldrig holdes fast med hånden.
• Sikkerhedsforskrifterne skal altid overholdes! Bær beskyttelsesbriller.
• Benyt ikke defekte savklinger eller klinger som har revner eller hakker.
• Anvend ikke flanger/flangemøtrikker, hvis hul er større eller mindre end hullet i savklingen.
  ●Savklingen må ikke bremses manuelt eller ved tryk på siden af savklingen.
• Pendulbeskyttelsen må ikke klemme og skal efter afsluttet arbejde befinde sig i udgangsposition igen.
  ●Før rundsaven tages i brug, kontrolleres pendulbeskyttelsens funktion med stikket trukket ud.

●Før maskinen tages i brug skal De hver gang forvisse Dem om, at sikkerhedsanordningerne, som f. eks. pendulbeskyttelse, spaltekniv, flange og justeringsanordninger fungerer, resp. er korrekt indstillet og fastspændt.
- Der kan tilsluttes en egnet støvafsugning til beskyttelsesskærmen. Check at støvafsugningen er tilsluttet sikkert og korrekt.
- Den bevægelige pendulbeskyttelsesskærm må ved savning ikke klemmes fast i den tilbagetrukne beskyttelsesskærm.

Vedligeholdelse

• Ventilationsslidserne på motorhuset skal holdes fri og ren. Med mellemrum blæses slidserne rene.
• Ved for stor gnistdannelse skal kulbørsterne kontrolleres af et specialværksted.
• Slidte kulbørster må kun udskiftes af et specialværksted eller af vores serviceafdeling.
  ●Hold altid Deres rundsav ren.
• Brug ikke ætsende midler til rengøring af kunststoffet.
  ●Hvis De konstaterer beskadigelser, kan De ved hjælp af vedlagte eksplosionstegning samt komponentlisten nøgagtigt specificere reservedelene og bestille dem hos vor kunderserviceafdeling.

Vigtigt!
Benyt høreværn og beskyttelsesbriller.

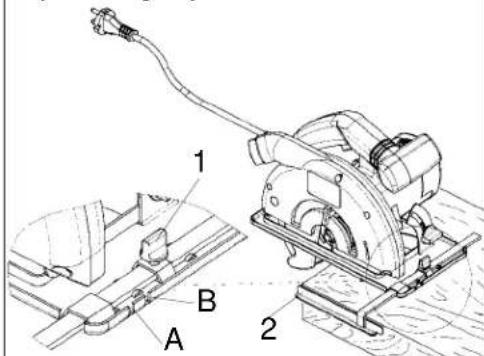

1. Løsn låseskruen 1
2. Ved 90° snit: indstil parallelanslag 2 på mærke A på skalaen. ved 45° snit: indstil parallelanslag 2 på mærke B på skalaen. husk savklingebredden.
3. Stram lâseskruen

Vigtigt!

Foretag et prøvesnit med et stykke affaldstræ

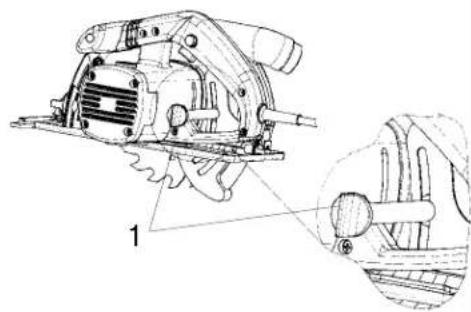

Indstilling af skæredybde

1. Løsn låseskrue 1
2. Drej savskoen nedad.
3. Indstil skæredybden efter skalaen. Tandspidsen skal rage ca. 2 mm ud af træet.
4. Stram láseskruen.

Justering af savskoen (skråsnit)

1. Løsn låseskruerne 1
2. Indstil savskoen på det ønskede gradtal 0 - 45.
3. Stram låseskruerne 1 godt

Vigtigt!
Træk stikket ud, før De begynder at arbejde på rundsaven!

er korrekt monteret, at de bevægelige dele går let og at spændskruerne er strammet godt. 1 2 3 4

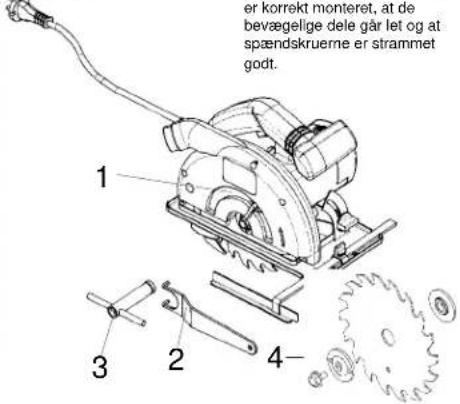

Skift af savklinge:

1. Åbn pendulbeskyttelsesskærmen 1 og hold den fast
2. Med specialnøgle 2 laves der modhold på savklingen
3. Sæt stiknøgle 3 i og løsn skruen
4. Træk flangen 4 og savklingen nedenud
5. Rengør flangen og sæt ny savklinge i. Vær opmærksom på rotationsretningen (se pilen på beskyttelsesskærmen)
6. Stram skruen og check rotationen

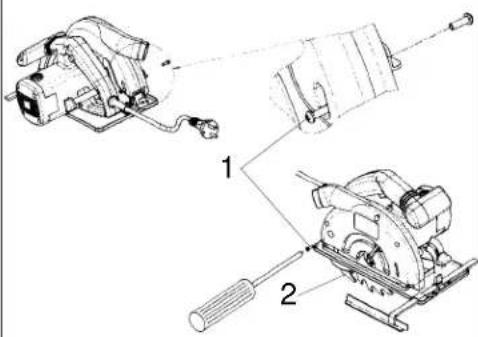

Isætning og udtagning af spaltekniven

1. Løsn krydskærvskruerne 1 og tag dem ud
2. Træk spaltekniven 2 nedenud
3. Isætning af spaltekniven sker i modsat rækkefolge

Start og stop

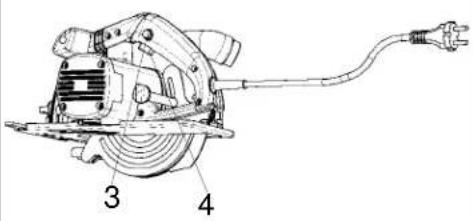

Start: Tryk samtidig på spærreknappen 3 og knappen 4 Stop: Slip spærreknappen og knappen

Garantiperioden regnes fra købsdatoen og er gældende i 2 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE
