MANUALE UTENTE Global HK-G 55 EINHELL

Disegno illustrativo Pag. 3

Descrizione, dati tecnici, avvertenze

sulla sicurezza Pag. 34

Avvertenze sull'utilizzo e sulla

manutenzione Pag. 35-36

Disegno degli accessori Pag. 40

Elenco pezzi di ricambio Pag. 41

Dichiarazione di conformità CE Pag. 42-43

Certificato di garanzia Pag. 44-45

Descrizione esplicativa:

1. Impugnatura
2. Targhetta del modello
3. Interruttore Acceso/Spento
4. Tasto bloccainterruttore Acceso/Spento
5. Vite d'aggiustaggio regolazione profondità di taglio
6. Cavo elettrico
7. Cuneo di spacco
8. Carter protettivo a pendolo
9. Vite della macchina
10. Pattino della segatrice
11. Flangia
12. Disco di taglio
13. Battuta taglio in parallelo
14. Vite di bloccaggio battuta taglio in parallelo
15. Viti di bloccaggio regolazione giunto ad angolo
16. Raccordo di aspirazione polvere
17. Impugnatura addizionale
18. Staffa di attivazione carter protettivo a pendolo

Si prega di leggere alla lettera le istruzioni d'utilizzo, osservando particolarmente le avvertenze sulla sicurezza. Conservate le istruzioni d'utilizzo assieme alla Segatrice circolare a mano.

Dati tecnici

Tensione di rete: 230 V \~ 50 Hz

Assorbimento potenza: 1020 Watt

Numero giri marcia a vuoto: 4000 min

Profondità di taglio a 0°: 52 mm

Profondità di taglio a 45°: 32 mm

Disco di taglio: 160 mm di ∅

Testa portadisco: 20 mm di ∅

Spessore disco di taglio: 2,8 mm

Livello intensità acustica: LPA 98 dB(A)

Livello potenza acustica: LWA 101 dB(A)

Vibrazione a_w : 3,2 m/s

Peso: 4,8 kg

Dimensioni: 33 x 22,5 x 22 cm

Dotata di isolamento protettivo

In dotazione:

Battuta taglio in parallelo

Campo d'applicazione

La Segatrice circolare a mano è adatta per effettuare tagli, sia rettilinei su legno e materiali affini, che su materiali sintetici.

Avvertenze sulla sicurezza

●Regolare il cuneo di spacco di modo che la distanza sulla corona dentata del disco di taglio non superi i 5 mm e che il proprio punto più basso non sia posticipata di 5 mm nei confronti della corona dentata stessa.
●Non utilizzare dischi di taglio con spacchi oppure quelli che avessero eventualmente modificato la propria forma.
●Non utilizzare dischi di taglio in acciaio altamente legato e per taglio rapido (acciaio HSS).
●Non devono venire utilizzati i dischi di taglio non corrispondenti ai dati tecnici specificati nelle presenti istruzioni d'utilizzo.
- Ci si deve accertare che tutte le parti mobili del carte proteggidisco della segatrice si muovino senza ostruzione alcuna.
- Ci si deve accertare che tutti i dispositivi, determinanti la copertura del disco di taglio, funzionino alla perfezione.
- Il cuneo di spacco lo si deve sempre impiegare e dovutamente regolare, eccetto nei cosiddetti tagli d'inserimento.
●Non impiegarla nelle vicinanze di vapori e liquidi infiammabili.
- Utilizzare soltanto dischi di taglio adeguatamente affiliati ed accessorio idoneo.
- Prima di effettuare lavori di modifica, di pulizia o di manutenzione, staccare innanzitutto la spina dalla presa di rete.
●Proteggete i cavi elettrici da eventuali danneggiamenti. Olio ed acidi possono danneggiare il cordone.
●Non utilizzare i dischi di taglio i di cui corpi di base sono più spessi o le di cui allicciature sono inferiori allo spessore del cuneo di spacco.
●Non staccare la spina dalla presa di rete agendo sul cordone stesso, e non portare l'apparecchio prendendolo per il cordone elettrico stesso.
●Fare eseguire eventuali riparazioni solo a personale specializzato.
- Utilizzando un tamburo avvolgicavo srotolarne completamente il cavo. Sezione del cavo minima 1,5 mm². Valvola di sicurezza max. 16 A.
- Bloccare sufficientemente i pezzi in lavoro e non sovraccaricare elettricamente la macchina.
- Portate indumenti adatti ed occhiali protettivi, utilizzando una maschera antipolvere dovendo eseguire lavori polverosi.
- Portate un dispositivo proteggiudito che protegga le Vostre orecchie.
●Lavorando a lungo legno o materiale che provochi della polvere, collegare l'apparecchio elettrico ad un idoneo impianto aspirapolvere. (In Germania, per via della TRGS 553, vengono richiesti impianti aspirapolvere dovutamente collaudati.)

Lavorando con la Segatrice circolare a mano

• Tenere sempre saldamente la Segatrice circolare.
• Il carter protettivo a pendolo viene automaticamente spinto indietro dal pezzo in lavoro.
  ●Non impiegare forza alcuna! Procedere leggermente ed uniformemente con la Segatrice circolare.
• Il pezzo di scarto si dovrebbe trovare sul lato destro della Segatrice circolare, affinché la parte larga del tavolo d'appoggio ne abbracci completamente la superficie.
• Segando seguendo una linea pretracciata, fare scorrere la Segatrice circolare lungo l'apposita scanalatura.
• Morsettare saldamente i pezzi di legno piccoli. Non tenerli con la sola mano.
• È assolutamente necessario osservare le norme di sicurezza! Portare occhiali protettivi!
  ●Non utilizzate dischi di taglio inoperanti oppure quelli evidenzianti spacchi o screpolature.
  ●Non utilizzate flange o madreflange con foro maggiore o minore a quello del rispettivo disco di taglio.
  ●Non si deve fermare il disco di taglio con la sola mano o premendovi lateralmente sullo stesso.
• Il carter protettivo a pendolo deve scorrere liberamente e, al termine di ogni fase lavorativa, si dovrà trovare nella posizione iniziale di partenza.
• Prima di utilizzare la Segatrice circolare, previo stacco della spina dalla presa di corrente, verificare il giusto funzionamento del carter protettivo.

- Prima di ogni utilizzo della macchina, accertarsi che i dispositivi di sicurezza, quali ad es. il carter a pendolo, cuneo di spacco, flangia e dispositivi di regolazione siano regolati e fissati bene e funzionino alla perfezione.

- Potete collegare al carter protettivo un idoneo dispositivo di aspirazione polvere. Rassicurarsi che codesto dispositivo di aspirazione polvere sia sicuramente e regolamentarmente collegato.

- Segando, non si deve morsettare il mobile carter protettivo a pendolo nel carter protettivo tirato indietro.

Manutenzione

• Tenere liberi e puliti le fenditure di ventilazione sulla cassa del motore. Di tanto in quanto soffiarne via le impurità.
• In caso di eccessiva formazione di scintille, fate controllare le spazzole di carbone da una officina autorizzata.
• La sostituzione delle spazzole di carbone può avvenire soltanto da un'officina autorizzata o dal nostro Servizio Clientela.
• Tenete in Vostro apparecchio sempre pulito.
  ●Per pulire le parti in plastica non usare prodotti caustici.
  ●Avendo rilevato dei danni, potete ordinare il pezzo in questione presso il nostro Servizio Clientela, definendolo esattamente con l'ausilio del disegno in esploso e dell'elenco pezzi di ricambio qui allegati.

Attenzione!
Portare occhiali protettivi e dispositivo

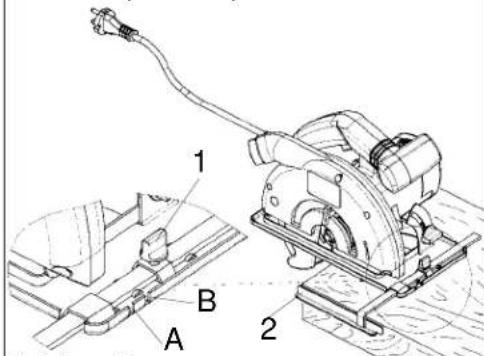

Taglio in parallelo
1. Allentare la vite di fissaggio 1
2. Con taglio a 90°, regolare la battuta taglio in parallelo 2 sulla tacca della scala A, con taglio a 45°, regolare la battuta taglio in parallelo 2 sulla tacca della scala B, attenersi alla larghezza del disco di taglio.
3. Serrare la vite di fissaggio.
Attenzione!
Effettuare un taglio di prova con un pezzo di legno da buttare.

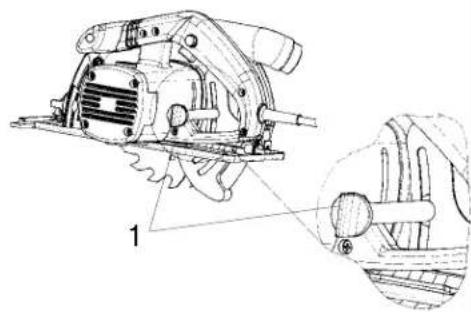

Regolazione profondità di taglio

1. Allentare la vite di flssaggio 1
2. Girare all'insù il pattino della segatrice
3. Regolare la profondità di taglio con l'ausilio della scala. La punta del dente deve fuoriuscire di ca. 2 mm dal legno
4. Serrare la vite di fissaggio

Registraggio del pattino della segatrice (taglio obliquo)

1. Allentare le viti di fissaggio 1
2. Regolare Il pattino della segatrice sulla regolazione obliqua voluta 0-45°
3. Serrare le viti di fissaggio 1

Montaggio/Smontaggio del cuneo di spacco

1. Svitare le viti a testa cava esagonale 1 e prelevarle

2. Tirare fuori dal disotto il cuneo di spacco 2

3. Effettuare il rimontaggio in modo analogo inverso

Attenzione!
Prima di lavorare con la Segatrice circolare, staccare la spina dalla presa!
Avviamento
Prima di azionare l'interruttore Acceso/Spento, accertarsi che il disco di taglio sia giustamente montato, che le parti mobili si muovino facilmente e che le vlti di bloccaggio sia perfettamente serrate.

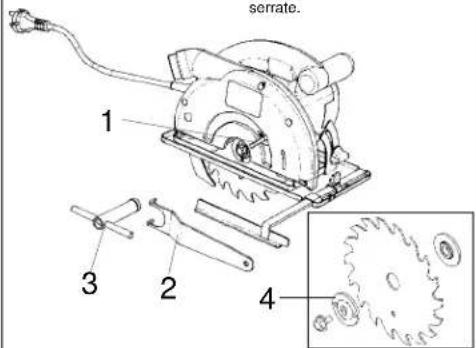

Sostituzione del disco di taglio

1. Aprire il carter protettivo a pendolo 1 e tenerlo fermo

2. Fare contro al disco di taglio con la chiave a doppla leva 2

3. Posizionare la chiave a tubo 3 e svitare la vite

4. Prelevare dal disotto flangia 4 e disco di taglio

5. Pulire la flangia, introdurre un nuovo disco di taglio.

Fare attenzione alla direzione di rotazione (vedi freccia sul carter protettivo)

1. Serrare la vite, facendo attenzione che la rotazione sia perfettamente circolare.

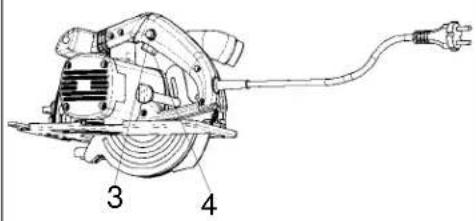

Accensione/Spegnimento
Accensione: premere contemporaneamente bottone di bloccaggio 3 e tasto 4
Spegnimento: lasciare bottone di bloccaggio e tasto.

I periodo di garanzia inizia nel glomo dell'acquisto e dura 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

Con riserva di apportare modifiche tecniche
