MANUAL DE UTILIZADOR Global HK-G 55 EINHELL

Descrição, dados técnicos,

instruções de segurança Página 19

Instruções de trabalho e manutenção Página 20-21

Desenho de peças sobressalentes Página 40

Lista de peças sobressalentes Página 41

Declaração de conformidade da CE Página 42-43

1 Punho
2 Placa de características
3 Interruptor
4 Tecla de bloqueio do interruptor
5 Parafuso de fixação para ajuste da profundidade de corte
6 Cabo de ligação à rede
7 Cunha abridora
8 Cobertura de protecção móvel
9 Parafuso de máquina
10 Sapata
11 Flange
12 Disco de serra
13 Esbarro paralelo
14 Parafuso de fixação do esbarro paralelo
15 Parafusos de fixação para ajuste do corte enviesado
16 Conexão ao equipamento de aspiração de pó
17 Punho suplementar
18 Manípulo da cobertura de protecção móvel

Leia o manual de operação com atenção e observe especialmente as instruções de segurança.

Conserve o manual de operação junto com a serra circular.

Dados técnicos:

Tensão da rede: 230 V c.a. 50 Hz

Potência: 1020 watts

Número de rotações em vazio: 4000 r.p.m.

Profundidade de corte em 0° 52 mm

Profundidade de corte em 45° 32 mm

Disco de serra: ∅ 160 mm

Assento do disco de serra: ∅ 20 mm

Espessura do disco de serra: 2,8 mm

Nível da pressão acústica: LPA 98 dB(A)

Nível de ruído: LWA 101 dB(A)

Vibração a_w 3,2 m/s ^2

Peso 4,8

Dimensões 33 x 22,5 x 22 cm

Com isolamento de protecção

Equipamento:

Esbarro paralelo

Campo de aplicação:

A serra circular de mão é adequada para fazer cortes rectos em madeira, materiais semelhantes à madeira e plásticos.

Instruções de segurança:

• Ajuste a cunha abridora de modo que o seu afastamento dos dentes do disco de serra não seja superior a 5 mm e o seu ponto inferior não fique mais de 5 mm atrás dos dentes.
• Não é permitido usar discos de serra com gretas ou torcidos.
• Não é permitido usar discos de serra de aço rápido com alto teor de liga (aço HSS).
• Não é permitido usar discos de serra que não correspondem às características técnicas indicadas neste manual de operação.
• Todas as peças móveis da protecção do disco de serra devem funcionar sem emperrar.
• Todos os dispositivos que cobrem o disco de serra devem funcionar perfeitamente.
• Use sempre a cunha abridora, excepto para cortes em imersão, e ajuste-a correctamente.
• Não trabalhe em áreas onde existem vapores ou líquidos inflamáveis.
• Use somente discos de serra afiados e acessórios adequados.
• Antes de ajustar, limpar ou mudar a posição da máquina, tire a ficha da tomada.
  ●Proteja o cabo eléctrico de ligação à rede. Oleo e ácidos podem danificar esse cabo.
• Não use discos de serra cuja espessura for maior ou cuja travação for mais estreita que a cunha abridora.
• Não tire a ficha da tomada, puxando o cabo de ligação à rede e não transporte a máquina, segurando o cabo de ligação à rede.
  ●Reparações só devem ser feitas por um técnico especializado.
• Ao usar um tambor para cabos, desenrole completamente o cabo eléctrico. Secção mínima dos condutores: 1,5 mm ^2 . Protecção fusível máx.: 16 A.
  ●Fixe bem todas as peças a cortar e não sobrecarregue a máquina.
• Use roupa adequada, óculos de protecção e uma máscara respiratória para trabalhos em que se produzir pó.
• Use um protector dos ouvidos.
• Ao cortar, durante um tempo mais prolongado, madeira ou outros materiais que produzem pó, ligue a máquina a um equipamento de aspiração de pó adequado. (Na Alemanha, são necessários equipamentos de aspiração examinados conforme a TRGS 553).

P

Trabalho com a serra circular de mão

• Segure sempre firmemente a serra circular.
• A peça a cortar empurra automaticamente a cobertura móvel para trás.
• Não exerça força.

Avance de modo suave e uniforme com a serra circular.

• Os desperdícios devem ficar à direita da serra, para que a parte larga da base da máquina assente com toda a sua superfície.
• Ao cortar seguindo uma linha desenhada, guie a serra ao longo do entalhe correspondente.
• Antes de cortar peças de madeira pequenas, fixe-as bem. Nunca segure-as com a mão.
• Observe sem falta as instruções de segurança! Use óculos de protecção!
• Não use discos de serra defeituosos ou que apresentam gretas e rachas.
• Não use flanges/porcas de flanges com furo maior ou menor que o do disco de serra.
• Não pare o disco de serra com a mão ou fazendo pressão lateralmente sobre o disco de serra.
• A cobertura móvel não deve emperrar e depois da operação deve estar outra vez na sua posição inicial.

• Antes de usar a serra, tire a ficha da tomada e controle o funcionamento da cobertura móvel.

• Cada vez, antes de usar a máquina, verifique se os dispositivos de protecção, como a cobertura móvel, a cunha abridora, os flanges e os dispositivos de ajuste funcionam, estão ajustados correctamente e fixos.

• Pode-se ligar um equipamento adequado de aspiração de pó à cobertura de protecção. Certifique-se de que o equipamento de aspiração de pó está ligado de modo seguro e regulamentar.
• Antes de serrar, não é permitido imobilizar a cobertura de protecção móvel na cobertura de protecção puxada para trás.

Manutenção:

●Mantenha limpas e desimpedidas as fendas de ventilação da carcaça do motor. Limpe as fendas de vez em quando com ar comprimido.
- Se houver formação excessiva de faíscas, mande examinar as escovas de carvão numa oficina especializada.
- As escovas de carvão desgastadas só devem ser substituídas numa oficina especializada ou pelo nosso serviço de assistência técnica.
●Mantenha a sua máquina sempre limpa.
- Não use produtos cáusticos para limpar as peças de plástico.
- Se observar danos, veja o desenho detalhado anexo e a lista de peças, para definir exactamente e pedir as peças sobressalentes ao nosso serviço de assistência técnica.

Atenção!
Use um protector dos ouvidos e óculos de protecção.

1 B A 2

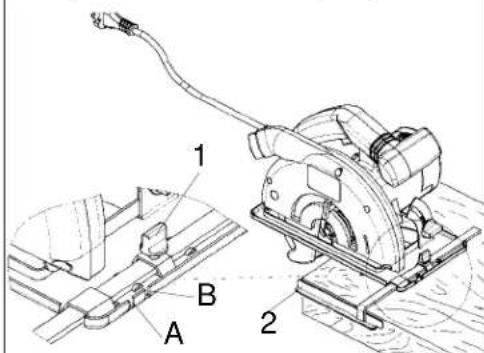

Corte paralelo

1. Solte o parafuso de fixação 1.
2. Para corte em 90°, ajuste o esbarro paralelo 2 cf. a escala ao entalhe A. Para corte em 45°, ajuste o esbarro paralelo 2 cf. a escala ao entalhe B. Observe a espessura do disco de serra.
3. Aperte o paraíuso de fixação.

Atenção!

Faça um corte de ensaio com um resto de madeira

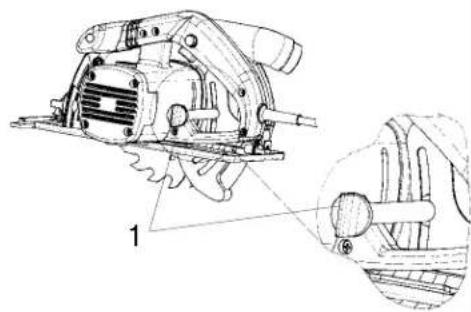

Ajuste da profundidade de corte

1. Solte o parafuso de fixação 1.
2. Gire a sapata para baixo.
3. Ajuste a profundidade de corte conforme a escala.
   A ponta do dente deve sobressair aprox. 2 mm da madeira.
4. Aperte o parafuso de fixação.

1. Solte os parafusos de fixação 1.
2. Ajuste a sapata à graduação desejada, entre 0-45°.
3. Aperte bem os parafusos de fixação

Atenção!

Antes de fazer qualquer trabalho na máquina, tire a ficha da tomada!

Ligação

Antes de accionar o interruptor, verifique se o disco de serra está montado correctamente, se as peças móveis se deslocam facilmente e se os parafusos de fixação estão bem apertados.

Antes de fazer qualquer trabalho na máquina, tire a ficha da tomada! 1 2 3 4 Antes de accionar o interruptor, verifique se o disco de serra está montado correctamente, se as peças móveis se deslocam facilmente e se os parafusos de fixação estão bem apertados.

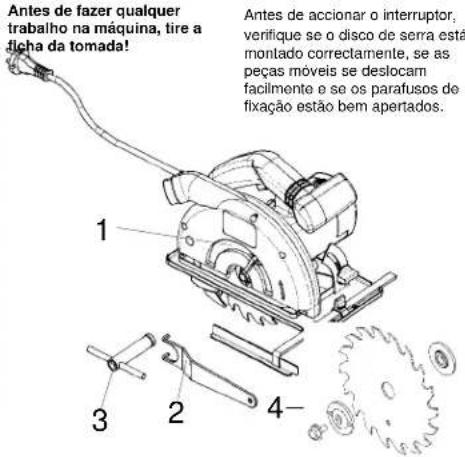

Troca do disco de serra

1. Abra a cobertura de protecção móvel 1 e segure-a.
2. Segure o disco de serra com a chave de espigas 2.
3. Aplique a chave de encaixe 3 e solte o parafuso
4. Tire o flange 4 e o disco de serra para baixo.
5. Limpe o flange e monte o novo disco de serra. Observe o sentido de rotação (veja a flecha na cobertura de protecção).
6. Aperte o parafuso e controle a rotação concêntrica.

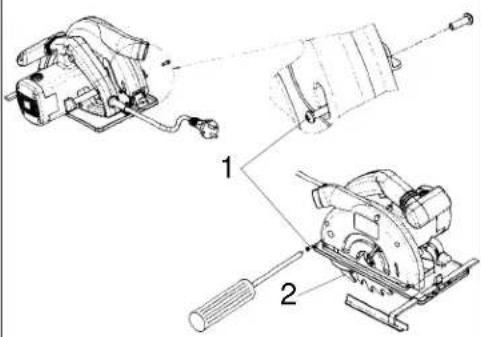

Desmontagem/montagem da cunha abridora

1. Solte e retire os parafusos de lendas em cruz 1.
2. Retire a cunha abridora 2 para baixo.
3. Proceda à montagem na ordem inversa.

Ligação e desligação

Ligação: Aperte simultaneamente o botão fixador 3 e a tecla 4. Desligação: Solte o botão fixador e a tecla.

A garantia começa no dia da compra do aparelho e cobre um período de 2 anos.

Prestamos garantia em caso de execução defeituosa ou defeitos de material ou de funcionamento. Neste caso não faturamos os custos para sobressalentes e o trabalho necessários. Não nos responsabilizamos por danos em consequência da utilização do aparelho.

O seu serviço de assistência técnica

SF EINHELL-TAKUUTODISTUS

Rua dos Tercos, 638 Canelas

P-4405 Valadares

Suomen Einhell OY

Hepolamminkatu 20

SF-33720 Tampere

① Einhell Italia s.r.l.

Via Fermi, 9

I-22077 Olgiata Comasco (Co)

DK Danks Handel Silkeborg a/s

Løvsvinget 7

DK-8653 Them

Salvaguardem-se alterações técnicas
