Produkttyp	Handcirkelsåg
Märke	Einhell
Modell	Global HK-G 55
Nätspänning	230 V ~ 50 Hz
Effektförbrukning	1020 W
Tomgångshastighet	4000 min⁻¹
Skärdjup vid 0°	52 mm
Skärdjup vid 45°	32 mm
Klingdiameter	160 mm
Klinghål	20 mm
Klingtjocklek	2,8 mm
Ljudtrycksnivå	98 dB(A)
Ljudeffektsnivå	101 dB(A)
Vibrationer	3,2 m/s²
Vikt	4,8 kg
Mått (L × B × H)	33 × 22,5 × 22 cm
Dubbelisolering	Ja
Medföljande utrustning	Parallellanslag, stiftnyckel, hylsnyckel
Användningsområde	Trä, liknande material, plaster
Inställningar	Skärdjup, snittvinkel (0–45°), parallellanslag
Underhåll	Rengör ventilationsöppningarna, låt kontrollera kolborstarna
Garanti	2 år

Vanliga frågor - Global HK-G 55 EINHELL

Vilken typ av klinga kan jag använda på cirkelsågen Global HK-G 55?

Använd endast klingor med 160 mm diameter, med ett klinghål på 20 mm och en tjocklek på 2,8 mm. Undvik HSS-stålklingor eller sådana som är spruckna eller deformerade.

Hur ställer man in skärdjupet?

Lossa fästskruven, vrid plattan nedåt och ställ in önskat djup på skalan. Tandspetsarna ska sticka ut cirka 2 mm från träet. Dra åt skruven.

Hur byter man sågklingan?

Koppla bort apparaten. Öppna det rörliga skyddskåpan och håll den. Lås klingan med stiftnyckeln, lossa skruven med hylsnyckeln. Ta bort flänsen och klingan. Rengör flänsen, montera den nya klingan enligt rotationsriktningen, dra sedan åt skruven.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd skyddsglasögon, hörselskydd och dammask. Kontrollera att skyddskåpan och rivkniven fungerar korrekt. Bär inte apparaten i kabeln och koppla bort den före inställningar.

Kan jag använda sågen för att skära metall?

Nej. Användningsområdet är begränsat till sågning av trä, liknande material och plaster. Använd inte sågen för metall.

Hur ställer man in plattan för snedskärning?

Lossa plattans fästskruvar, ställ in lutningen mellan 0 och 45° enligt skalan, dra sedan åt skruvarna. Gör en provskärning för att kontrollera inställningen.

Vad gör man om sågen producerar överdrivna gnistor?

Det kan indikera slitna kolborstar. Låt dem kontrolleras och bytas av en fackverkstad eller eftermarknadsservice.

Hur underhåller man cirkelsågen?

Håll ventilationsöppningarna rena genom att blåsa dem med tryckluft. Använd inte frätande medel för att rengöra plasdelar. Kontrollera regelbundet att skyddskåpan fungerar korrekt.

Vad är det maximala skärdjupet vid 0° och 45°?

Vid 0° är det maximala skärdjupet 52 mm. Vid 45° är det 32 mm.

Kan jag beställa reservdelar?

Ja. Använd sprängskissen och reservdelslistan som medföljer i manualen för att identifiera delarna, beställ dem sedan från eftermarknadsservice.

BRUKSANVISNING Global HK-G 55 EINHELL

⑤Innehållsförteckning

Översiktsritning Sida 3

Beskrivning, tekn. data,

säkerhetsanvisningar Sida 22

Arbets- och underhållsanvisningar Sida 23-24

Reservdelsritning Sida 40

Reservdelslista Sida 41

EU-överensstämmelsedeklaration Sida 42-43

Garantibevis Sida 44-45

1. Handtag
2. Typskylt
3. Start/stoppknapp
4. Spärrknapp för start/stoppknapp
5. Arreteringsskruv till skärdjupsinställning
6. Nätkabel
7. Klyvkniv
8. Pendlingsskyddskåpa
9. Insexskruv
10. Sågsula
11. Fläns
12. Sägklinga
13. Parallellanslag
14. Arreteringsskruv till parallellanslag
15. Arreteringsskruvar till geringinställning
16. Anslutning för dammutsugning
17. Extrahandtag
18. Aktiveringsbygel till pendlingsskyddskåpa

Läs noggrant igenom bruksanvisningen och var särskilt uppmärksam på säkerhetsanvisningarna. Förvara bruksanvisningen tillsammans med handcirkelsågen.

Tekniska data:

Nätspänning 230 V - 50 Hz

Tillförd effekt 1020 Watt

Tomgångsvarv 4000 v/min

Skärdjup vid 0° 52 mm

Skärdjup vid 45° 32 mm

Sågklinga 160 mm ∅

Sågklingeaxel 20 mm ∅

Sågklingans tjocklek 2,8 mm

Ljudtrycksnivå LPA 98 dB (A)

Ljudeffektsnivå LWA 101 dB (A)

Vibration a_w 3,2 m/s ^2

Vikt 4,8 kg

Mått 33 x 22,5 x 22 cm

Dubbel isolering

Utrustning:

Parallellanslag

Användningsområde

Handcirkelsågen är avsedd för sågning av räta snitt i trä, träliknande material och plast.

●Klyvkniven ska ställas in så att avståndet till sågklingans tandkrans inte överskrider 5 mm och dess lägsta punkt inte är mer än 5 mm bakom tandkransen.
- Spruckna sågklingor eller klingor som har ändrat form får inte användas.
- Sågklingor av höglegerat snabbstål (HSS-stål) får inte användas.
- Sågklingor som inte uppfyller de krav som anges i denna bruksanvisning får inte användas.

- Det ska säkerställas att alla rörliga delar på sågklingeskyddet fungerar utan att fastna.

- Det ska säkerställas att alla anordningar som täcker sågklingan fungerar felfritt.

- Klyvkniven ska, utom vid insättningsskärningar, alltid användas och ställas in korrekt.

- Cirkelsägen får inte användas i närheten av ångor eller brännbara vätskor.

- Endast skarpa sågklingor och därför avsedda tillbehör får användas.

- Dra ur kontakten från uttaget före alla omställnings-, rengörings- och underhållsarbeten.

- Skydda nätkabeln från skador. Olja och syra kan skada kabeln.

- Sågklingor vars stomme är tjockare eller vars skränkning är mindre än klyvknivens tjocklek får inte användas.

- Kontakten får inte tas ur uttaget genom att man drar i nätkabeln och sågen får inte bäras i nätkabeln.

●Reparationer får endast utföras av fackfolk.

- Vid användning av en kabeltrumma ska hela kabeln rullas av. Kabelns tvärsnitt minst 1,5 mm ^2 . Säkring max 16 A.

- Alla arbetsstycken ska säkras tillräckligt och maskinen får inte överbelastas.

- Bär lämplig klädsel och skyddsglasögon och använd dammask vid dammproducerande arbeten.

●Använd hörselskydd för att skydda Era öron!

- Vid bearbetning av trä eller dammproducerande material under längre tid ska det elektriska verktyget anslutas till en dammutsugningsanordning. (I Tyskland krävs utsugningsanordningar som testats enligt TRGS 553 för trädamm).

S

Arbete med handcirkelsågen

●Häll alltid cirkelsägen i ett fast grepp.
- Pendlingsskyddskåpan skjuts automatiskt tillbaka av arbetsstycket.
●Bruka inte våld!

För cirkelsägen framåt lätt och jämnt.

• Stycket som sågas av ska befinna sig till höger om cirkelsågen så att den breda delen av sågbordet har stöd under hela ytan.
• Om Ni sågar efter en ritad linje så för cirkelsågen så att linjen ligger mitt i skåran.
• Små trädelar spänns fast före bearbetningen. Håll aldrig fast dem med handen.
• Följ ovillkorligen säkerhetsföreskrifterna! Bär skyddsglasögon.
  ●Använd inte defekta sågklingor eller klingor som har sprickor eller hack.
• Använd inte flänsar/flänsmuttrar vars hål är större eller mindre än hålet i sägklingan.
• Sågklingan får inte bromsas manuellt eller genom tryck från sidan.
• Pendlingsskyddet får inte fastna och måste åter befinna sig i utgångspositionen efter avslutat arbetsförlopp.
• Kontrollera pendlingsskyddets funktion med kontakten urdragen innan cirkelsågen tas i bruk.
• Kontrollera före varje användning av maskinen att säkerhetsanordningarna, som t ex pendlingsskydd, klyvkniv, flåns och justeringsanordningar fungerar resp är korrekt inställda och fastspända.

Viktigt! Använd hörselskydd och skyddsglasögon.

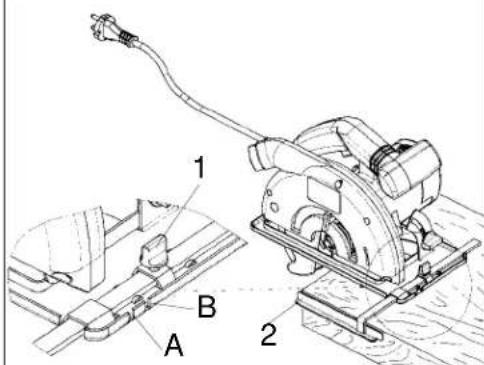

1. Lossa arreteringsskruven 1
2. Vid 90° skärning: Ställ in parallellanslaget 2 på skåra A på skalan. Vid 45° skärning: Ställ in parallellanslaget 2 på skåra B på skalan. Var uppmärksam på sågklingans bredd.
3. Dra åt arreteringsskruven

Viktigt!

Gör en provskärning i en bit avfallsträ

• Ni kan ansluta en dammutsugningsanordning på skyddskåpan. Kontrollera att dammutsugningen är säkert och korrekt ansluten.
• Den rörliga pendligsskyddskåpan får inte klämmas fast i den tillbakadragna skyddskåpan vid sågning.

Underhåll

• Ventilationsspringorna på motorhuset ska hållas fria och rena. Blås med jämna mellanrum ren springorna.
• Låt en specialverkstad kontrollera kolborstarna om gnistbildningena är för stor.
• Slitna kolborstar får endast bytas ut av en specialverkstad eller av vår serviceavdelning.
  ●Håll alltid cirkelsågen ren.
  ●Använd inte frätande medel för rengöring av plasten.
• Om Ni skulle upptäcka skador kan Ni exakt konstatera vilken reservdel det rör sig om med hjälp av den bifogade sprängskissen samt reservdelsistan och sedan beställa den hos vår kundtjänst.

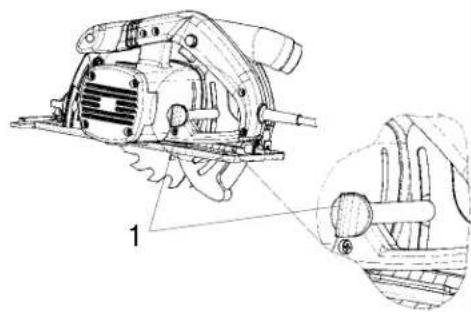

Inställning av skärdjup

1. Lossa arreterlingsskruven 1
2. Sväng sågsulan nedåt.
3. Ställ in skärdjupet efter skalan.
   Tandspetsen måste sticka ut ca 2 mm ur träet.
4. Dra at arreteringsskruven.

Justering av sågsulan (snedskärning)
1. Lossa arreteringsskruvarna 1
2. Ställ in sågsulan på önskat gradtal 0 - 45°.
3. Dra åt arreteringsskruvarna 1 hårt.

Viktigt!

Dra ur kontakten före alla arbeten på cirkelsågen!

Start

Innan Ni trycker på start/stoppknappen måste Ni kontrollera att sågklingan är korrekt monterad, att de rörliga delarna går lätt och att spännskruvarna är hårt åtdragna.

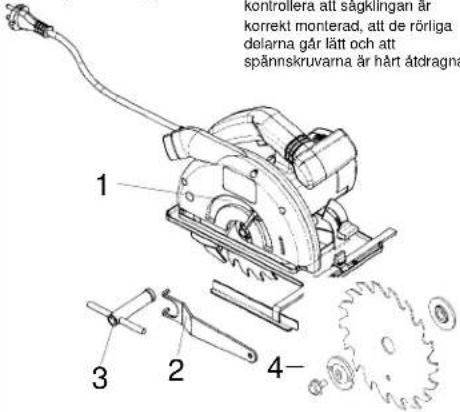

Byte av sågklinga:

1. Öppna pendlingsskyddskåpan 1 och håll fast den

2. Häll emot sågklingan med specialnyckel 2

3. Sätt i T-nyckeln 3 och lossa skruven

4. Ta ur flänsen 4 och sågklingan nedåt

5. Gör ren flånsen och sätt i en ny sågkinga. Var uppmärksam på rotatlonsriktningen (se plien på skyddskåpan)

6. Dra åt skruven och kontrollera att klingan roterar

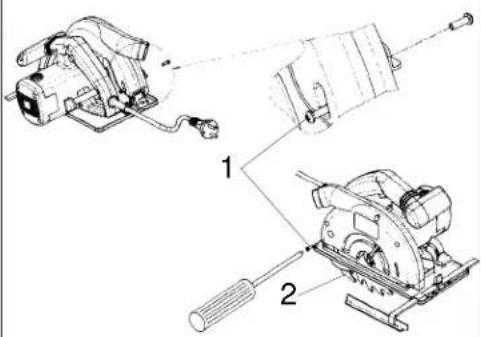

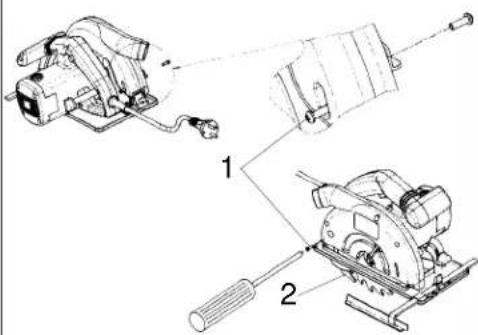

1. Lossa stjärnskruvarna 1 och ta ur dem

2. Dra ur klyvkniven 2 nedåt

3. Hopmontering sker i omvänd ordningsföljd

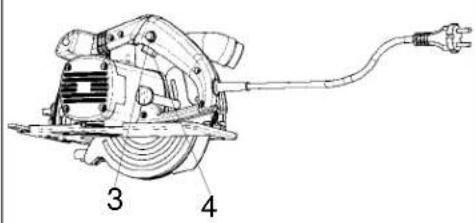

Start och stopp
Start: Tryck samtidigt på spärrknappen 3 och knappen 4 Stopp: Släpp spärrknappen och knappen

Justering av sagskoen (skråkutt)

1. Lösne låseskruen 1
2. Still inn sagskoen på ønsket gradetail 0 - 45.
3. Dra til låseskruen.

Garantitiden omfattar >et 2 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänstpartner

Förbehåll för tekniska förändringar
