KÄYTTÖOHJE Global HK-G 55 EINHELL

FIN Sisällysluettelo

Yleiskuva s. 3

Erittely, tekniset tiedot, turvallisuusohjeet s. 25

Työ- ja huolto-ohjeet s. 26-27

Varaosapiirro s. 40

Varaosaluettelo s. 41

EY-standardinmukaisuustodistus s. 42-43

Takuutodistus s. 44-45

1. Kahva
2. Tyyppikilpi
3. Päälle-/pois-kytkin
4. Päälle-/pois-kytkimen sulkunäppäin
5. Leikkaussyvyyden säätöruuvi
6. Verkkojohto
7. Halkaisukiila
8. Teränsuojakotelo
9. Kuusiokoloruuvi
10. Sahakenkä
11. Laippa
12. Sahanterä
13. Sivuvaste
14. Sivuvasteen säätöruuvi
15. Viisteen säätöruuvi
16. Poistoimuliitäntä
17. Lisäkahva
18. Teränsuojuksen liikutusvipu

Lukekaa käyttöohje huolellisesti läpi ja huomioikaa erikoisesti turvallisuusohjeet. Säilyttäkää käyttöohje käsipyörösahan yhteydessä.

Tekniset tiedot:

Verkkojännite: 230 V - 50 Hz

Ottoteho: 1020 Watt

Tyhjäkierrosluku: 4000 min

Leikkaussyvyys: 0° kulma: 52 mm

Leikkaussyvyys: 45° kulma: 32

Sahanterä: 160 mm ∅

Terän istukka: 20 mm ∅

Terän paksuus: 2,8 mm

Melunpainetaso: LPA 98 dB(A)

Melutehotaso: LWA 101 dB(A)

Tärinä aw 3,2 m/s ^2

Paino: 4,8 kg

Mitat: 33 x 22,5 x 22cm

Suojaeristetty

Lisävaruste:

Sivuvaste

Käyttöalue

Käsipyörösaha soveltuu suorien leikkausten teke- miseen puuhun ja puun kaltaisiin materiaaleihin sekä muoveihin.

Turvallisuusohjeet:

• Halkaisukiila on asetettava niin, että sen välimatka sahanterän hammaskehään ei ole suurempi kuin 5 mm ja ettei sen alin kohta ole kauempana kuin 5 mm terän hammaskehästä.
• Repeilleitä tai muotonsa menettäneitä sahanteriä ei saa käyttää.
• Ei saa käyttää runsasseosteisesta pikaleikkausteräksestä (HSS-teräksestä) valmistettuja sahan teriä.
• Ei saa käyttää sahanteriä, jotka eivät vastaa tässä käyttöohjeessa annettuja tunnuskoodeja.
• On varmistuttava siitä, että kaikki sahanterän suojuksen liikkkuvat osat toimivat juuttumatta paikoilleen.
• On varmistuttava siitä, että kaikki sahanterän suojaukseen tähtäävät laitteet toimivat moitteettomasti.
• Halkaisukiilaa on käytettävä aina ja ohjeiden mukaisesti, paitsi pistoleikkauksessa.
• Ei saa käyttää höyryjen tai palavien nesteiden läheisyydessä.
• Käyttäkää aina teräviä sahanteriä ja sopivia lisä laitteita.
• Ennen kaikkia muutos-, puhdistus- ja säätötöitä on pistoke irroitettava sähkörasiasta.
• Suojatkaa verkkojohto vaurioilta. Öljy ja happo volvat vahingoittaa johtoa.
• Ei saa käyttää sahanteriä, joiden kanta on pak sumpi kuin halkaisukiila tai joiden haritus on pienempi kuin halkaisukiilan paksuus.
• Pistoketta ei saa irroittaa sähkörasiasta vetämällä johdosta, eikä laitetta saa kantaa johdosta.
• Korjaukset saa suorittaa vain alan asiantuntija.
• Kaapelikelaa käytettäessä on johto purettava kelalta kokonaan. Johtimen halkaisija vähintäin 1,5 mm², varoke kork. 16A.
• Varmistakaa kaikki työstettävät kappaleet riittä västi älkääkä ylikuormittako konetta.
• Käyttäkää sopivia vaatteita sekä suojalaseja sekä pölysuodatinta pölyä tuottavissa töissä.
• Käyttäkää korvienne suojana suojakuulokkeita!
• Kun puuta tai pölyä tuottavaa materiaalia työstetään pitkään, on sähkötyökone liitettävä sopivaan pölynimulaitteistoon. (Saksassa vaaditaan puupölyä työstettäessä TRGS 553-määräysten mukaisesti koestetut imulaitteistot.)

FIN

Käsipyörösahan käyttö

●Pitäkää pyörösaha aina tukevassa otteessa.
- Työstökappale työntää liikkuvan suojuksen auto maattisesti taaksepäin.
- Alkää käyttäkö raakaa voimaa! Siirtäkää pyörösahaa eteenpäin kevyesti ja tasaisesti.
● Poisputoavan kappaleen tulee olla pyörösahan oikealla puolella, jotta työtason leveä osa on tuettuna koko pinnaltaan.
●Sahattaessa merkittyä viivaa myöten on pyörösahaa kuljetettava vastaavaa uraa pitkin.
●Pienet puukappaleet on kiinnitettävä hyvin ennen työstöä. Ei koskaan saa pitää niitä käsin paikallaan.
- Turvallisuusmääräyksiä on ehdottomasti nouda tettava! Käytettävä suojalaseja!
- Älkää käyttäkö viallisia sahanteriä tai sellaisia, joissa on repeämiä tai halkeamia.
-Älkää käyttäkö sellaisia laippoja tai laippa-muttereita, joiden poraus on suurempi tai pienempi kuin sahanterän poraus.
●Sahanterää ei saa jarruttaa kädellä tai painamalla sitä sivuittain.
- Liikkuva suojus ei saa juuttua kiinni, vaan sen on palattava takaisin alkuasemaansa työstöjakson päättyessä.
- Ennen pyörösahan käyttöä on tarkistettava liik kuvan suojuksen toiminta pistokkeen ollessa irroitettuna.

- Varmistakaa ennen koneen joka käyttöä, että turvalaitteet, kuten esim. liikkuva suojus, halkaisukiila, laippa ja säätõlaitteet toimivat tai on asennettu ja kiinnitetty oikein.

- Voitte liittää suojukseen sopivan pölynimulaitteiston. Huolehtikaa siitä, että pölynimulaitteisto on liitetty paikalleen turvallisesti ja ohjeitten mukaisesti.

- Liikkuvaa teränsuojusta ei saa lukita sahaamisen ajaksi taaksevedettyyn suojukseen.

Huolto

●Moottorinkotelon ilmaraot on pidettävä auki ja puhtaina. Ne puhdistetaan aika ajoin paineilmalla.
- Jos kipinöitä esiintyy hyvin runsaasti, on hiiliharjat tarkastettava alan korjaamoliikkeessä.
●Vain alan korjaamoliike tai meidän huolto-palvelumme saa suorittaa kuluneiden hiiliharjojen vaihdon.
●Pitäkää koneenne aina puhtaana
- Alkää käyttäkö muoviosien puhdistukseen syövyttäviä aineita.
- Jos toteatte vaurioita, voitte määrittää tarvittavat varaosat oheistetun sarjaleikkauspiirroksen sekä varaosaluettelon avulla ja tilata ne huoltopalvelustamme.

Huomio! Käyttäkää kuulosuojuksia ja suojalaseja.

1 B A 2

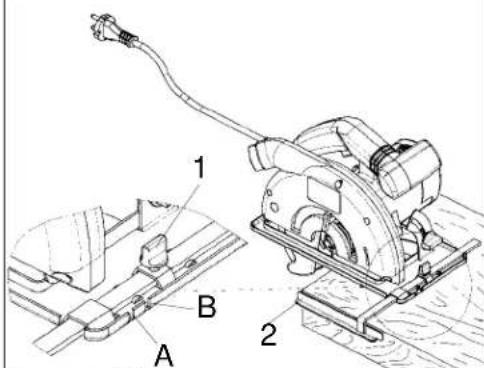

Samansuuntaisleikkaus

1. Säätöruuvi 1 avataan
2. Leikkaus: sivuvaste 2 asetetaan uran A kohdalle asteikon mukaan, 45° leikkaus: sivuvaste 2 asetetaan uran B kohdalle asteikon mukaan, huomioidaan sahanterän leveys
3. Säätöruuvi kiristetään.

Huomio!

Tehkää koeleikkaus jätepuupalaan

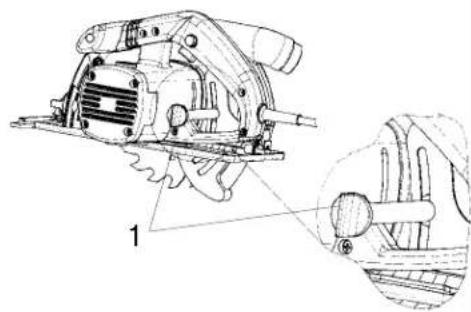

Leikkaussyvyyden säätö

1. Avataan säätöruuvi 1
2. Käännetään sahakenkä alaspäin
3. Säädetään leikkaussyvyys asteikon mukaan: hampaan kärjen tulee pistää n. 2 mm puusta ulos
4. Kiristetään säätöruuvi

Sahakengän säätö (vinoleikkaus)

1. Irroitetaan säätöruuvit 1
2. Asetetaan sahakenkä haluttuun astelukemaan 0-45°
3. Kiristetään säätöruuvit 1 tiukasti

Huomio! Ennen kaikkia pyörösahatöitä on pistoke irroitettava!

sahanterä on asennettu olkein liikkuvat osat eivät juu- tu kiinni ja pinneruuvit on kirstetty tiukasti.

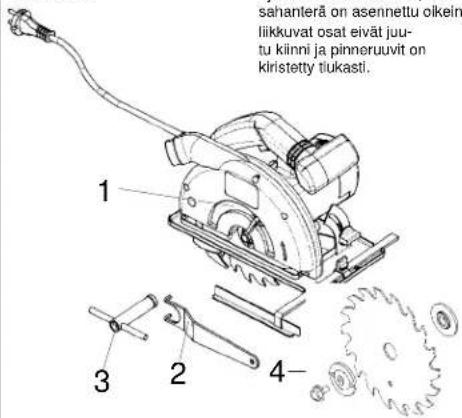

Sahanterän vaihto

1. Avataan liikkuva suojus 1 ja kiinnitetään ylös
2. Pidetään sahanterää reikäkanta-avaimella 2 vastaan
3. Irroitetaan mutteri holkkiavaimella 3
4. Otetaan laippa 4 ja sahanterä alaspäin pois
5. Puhdistetaan laippa, asetetaan uusi sahanterä paikalleen.
   Huomloldaan pyörimäsuunta (kts. suojuksen nuolta)
6. Kiristelään ruuvi, tarkistelaan tasainen pyörintä

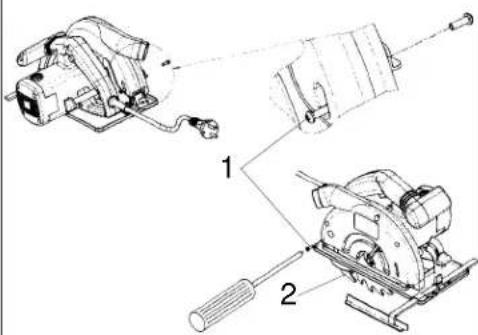

Halkaisukiilan asennus / poisto

1. Irroitetaan ristikantaruvit 1 ja otetaan ne pois
2. Vedetään halkaisukiila 2 alaspäin pois
3. Kokoonpano suoritetaan päinvastaisessa järjestyksessä

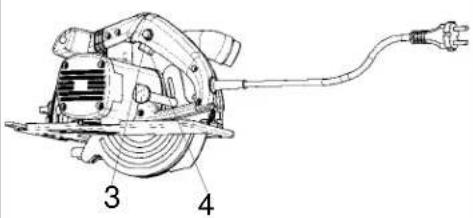

Päälle-/polskytkentä

Päällekytkentä: Painetaan sulkunäppäintä 3 ja näppäintä 4 samanaikaisesti

Poiskytkentä: Päästetään sulkunäppäin ja näppäin irti.

Takkuuaika alkaa ostopäivänä ja sen pituus on 2 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

©Εγγύηση EINHELL

Oikeus teknisiin muutoksiin pidätetään
