BRUKSANVISNING EURO 403/100D EINHELL

1. Undvik oavsiktlig start

●Rengöring av insugningsfilter

OBS! Ved bruk av denne kompressoren må følgende elementære sikkerhetstiltak for beskyttelse mot elektriske støt, skade- og brannfare tas hensyn til. Vennligst les og ta disse henvisningene til følge før apparatet tas i bruk.

1. Hold orden på Deres arbeisområde
2. Uorden på arbeidsområdet betyr ulykkesfare.
3. Ta hensyn til påvirkning av omgivelsene
4. Ikke utsett kompressoren for regn. Ikke bruk kompressoren i fuktig eller våte omgivelser. Sørg for er god belysning. Ikke bruk kompressoren i nærheten av brennbar væske eller antennelige gasser.
5. Beskytt Dem selv mot elektriske støt
6. Unngå kroppsberøring med jordete deler som f.eks. rør, radiatorer, komfyrer og kjøleskap.
7. Hold barn unna!
8. Ikke la andre personer berøre kompressoren eller kabelen, hold dem unna arbeidsområdet.
9. Oppbevar Deres kompressor på et trygt sted - En kompressor som ikke er i bruk bør oppbevares i tørre, låste rom, og utilgjengelig for barn.
10. Ikke utsett Deres kompressor for overbelastning
11. Det arbeides bedre og tryggere innenfor det oppgitte ytelsesområde.
12. Bruk egnete arbeidsklær

13. Ikke bruk vide klær eller smykker. Disse kan tas fatt i av bevegelige deler. Når det arbeides utendørs, anbefales det bruk av gummihansker og sklisikre sko. Bruk et hårnett hvis De har langt hår.

14. Bruk en beskyttelsesbrille

15. Bruk en gassmaske när De arbeider med støvende materialer.
16. Ikke bruk kabelen til ikke tiltenkte formål
17. Ikke trekk kompressoren etter kabelen, og ikke bruk denne for å trekke stikkontakten ut av støpselet. Beskytt kabelen mot varme, olje og skarpe kanter.
18. Ikke avvik fra Deres arbeidsposisjon
19. Unngå en anormal kroppsholdning. Sørg for å stå trygt, og hold balansen til enhver tid.
20. Plei Deres kompressor med omhu
21. Hold kompressoren ren slik at det kan arbeides på en god og trygg måte. Følg vedlikeholdsforskriftene. Kontrollér stikkontakten og kabelen regelmessig, og få skader utbedret av en anerkjent fagmann. Kontrollér forlengringskabelen regelmessig og erstatt den ved ødeleggelse.
22. Trekk ut stikkontakten
23. Trekk ut stikkontakten när apparatet ikke brukes, eller för vedlikeholdsarbeider.
24. Ikke sett igjen verktøynøkler - Kontrollér at nøkler og innstillingsverktøy er fjernet før igangsetting.
25. Unngå en utilsiktet start
26. Sørg for at bryteren er slått av ved strømtilkoblingen.
27. Bruk av en forlengrings-kabel utendørs
28. Bruk utelukkende tillatte og dertil kjennetegnede folengringskabler når De arbeider utendørs.
29. Vær alltid oppmerksom

30. Følg med på arbeidet. Fremgå på en fornuftig måte. Ikke bruk kompressoren när De ikke er fullt ut konsentrert.

31. Kontrollér kompressoren for skader

32. Kontrollér kompressorens beskyttelsesinnretninger eller lett ødelagte deler omhyggelig for en feilfri funksjon i henhold til formålet. Sjekk at funksjonen av bevegelige deler er i orden, at disse ikke sitter fast, eller at deler er ødelagte. Alle delene må være riktig montert for å sikre apparatets bruksbetingelser. ∅delagte beskyttelsesinnretninger og - deler må repareres eller byttes ut på en fagmessig måte i et serviceverksted dersom det ikke fremgår noe annet fra bruksanvisningen. Ikke bruk verktøy som ikke har en bryter til å slå på og av.
33. OBS!
34. For Deres sikkerhet, bruk utelukkende tilbehør og tilleggsutstyr som er oppgitt i bruksanvisningen, eller som er anbefalt og oppgitt av produsenten. Bruk av annet verktøy eller tilbehør enn det som er anbefalt i bruksanvisningen eller i katalogen kan bety skadefare for Dem selv.
35. Reparasjoner må kun foretas av en elektro-fagmann
36. Reparasjoner må kun gjennomføres av elektro-fagmannen, ellers kan brukeren utsettes for ulykker.
37. Tilkobling av en støv-fjerningsinnretning
38. Dersom det finnes innretninger for tilkobling av støvsuging, sørg for at disse er tilkoblet og brukes.
39. Støy
40. Kompressorens støy måles i hht. IEC 59 CO 11, IEC 704, DIN 45635, del 2f, NFS 31-031 (84/537/EEC). Støyen kan overskride 85 dB (A) på arbeidsplassen. I dette tilfellet er beskyttelsestiltak nødvendige for brukeren.
    Oppbevar disse sikkerhets-henvisningene trygt.

- Ved kompressorens undersøkelse av en sakkyndig fra et offentlig kontrollsted må disse attestene fremvises. Se dertil også produsentattesten „Anmerkninger for brukeren“.

Sikkerhetshenvisninger vedr. arbeider med trykkluft og farge-sprøyting

OBS! Vennligst observér UVV-VBG 16!

Kompressoren og ledninger oppnår en høy temperatur under driften. Berøring medfører forbrenninger.

Gasser og damper som ble oppsuget av kompressoren må holdes fri for blandinger som kan føre til brann i kompressoren, eller eksplosjoner.

Når slangekoplingen løsnes, må koplingsstykket holdes for hånd for å unngå skader som følge av

den tilbakeslengende slangen. Bruk en beskyttelsesbrille når De arbeider med utblåsingspistolen. Det kan lett oppstå skader som følge av fremmedelementer og utblåste deler.

Ikke rett utblåsingspistolen mot personer, eller rengjør klær som sitter på kroppen.

Bemerk sikkerhets- henvisningene ved fargesprøyting

OBS! UVV-VBG 23

• Ikke bearbeid lakker eller løsningsmidler som har et flammepunkt på under 21°C.
  ●Lakker og løsningsmidler må ikke varmes opp.
  ●Dersom man bearbeider helsefarlige væsker, må det brukes et filterutstyr (ansiktsmaske) som beskyttelse. Bemerk også beskyttelsesinformasjonene til produsenten av slike stoffer.

N

●Under sprøyteprosessen og i arbeidsrommet må man ikke røyke. Fargedamper er lett brennbare.
- Det må ikke arbeides ved ildsteder, med åpent lys eller gnistdannende maskiner.
- Spisevarer eller drikke må ikke oppbevares i arbeidsrommet. Fargedamper er skadelige.
- Arbeidsrommet må være større enn 30 m ^3 , og det må sørges for en tilstrekkelig utlufting ved sprøytearbeider og under tørkingen. Ikke sprut mot vindretningen. Generelt må bestemmelsene fra den lokale politietaten følges ang. sprøyting med brennbare eller farlig sprøytemidler.
- Det må ikke bearbeides stoffer som testbensin, butylalkohol og metylklorid i forbindelse med PVC-trykkslanger (minsker levetiden).

Bruk av trykkbeholder i hht. trykkbeholder-bestemmelsene (§ 13)

1. Brukeren av en trykkbeholder må sørge for å holde den i forskriftsmessig tilstand, bruke den i hht. forskriftene, overvåke den, og foreta de nødvendige vedlikeholdsarbeidene hhv. reparasjonsarbeider, samt å følge de nødvendige sikkerhetstiltak i hht. omstendighetene.
2. Det offentlige kontrollstedet kan i enkelte tilfeller beordre nødvendige overvåkingstiltak.

3. En trykkbeholder må aldri brukes dersom den oppviser mangler som er til fare for ansatte eller tredjemann.

4. Dersom trykkbeholder av gruppen III, IV, VI og VII oppviser skader på trykkbærende vegger som fører til at de må settes ut av drift i hht. § 13, avsnitt 3, må brukeren informere en sakkyndig for å avgjøre nødvendige tiltak.

Ved igangsetting

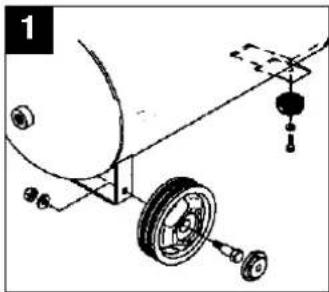

Montering av løpehjulene, gummibufferen:

Vedlagte løpehjul må monteres i henhold til illustrasjon 1. Sørg for at ventilen ligger utvendig. Vedlagte gummibuffere må monteres på støttefoten i henhold til illustrasjon 1.

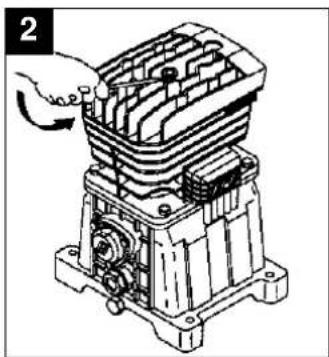

Fjern blindpluggen på topplokket (fig. 2) ved hjelp av en skrutrekker og press den grønne blindpluggen inn i oljepåfyllingsåpningen (fig. 3).

Kontroller at rotasjonsretningen er korrekt før oppstart. Se pilen som viser retningen på remdekslet eller på viftehjulet.

Trefase-vekselstrømmotoren beskyttes ved svikt på fase, overbelastning og kortslutning mot skader på viklingen ved hjelp av en overbelastningsbryter. Ved overskridelse av nominell strøm kopler overbelastningsbryteren kompressoren ut.

Etter en kort avkjølingstid kan kompressoren startes igjen ved at man vriir på PÅ/AV-bryteren på trykkbryteren.

Lange strømkabler, skjøteledninger, kabeltromler osv. forårsaker spenningsfall og kan være til hinder for at motoren starter. Ved lave temperaturer under 0 °C kan start av motoren være vanskelig på grunn av tung bevegelighet.

Viktig!

Bemerk den riktige dreier-etningen. Se retningspil på kilerembeskyttelsen!

N

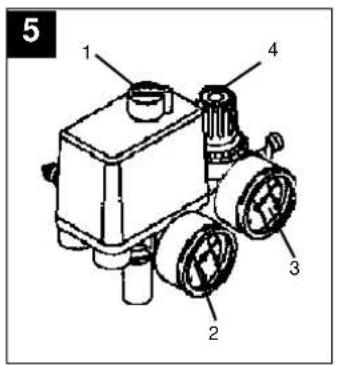

Forklaring av trykkluft-armaturen

1 Trykkbryter
2 Sikkerhetsventil
3 Manometer (avlesing av beholdertrykket)
4 Manometer (avlesing av det innstilte trykket)
5 Trykkminsker (trykkinnstilling)
6 På / Av-bryter

5 1 4 3 2

Vedlikehold og pleie

●Kondensvann:

Kondensvannet må tømmes daglig ved å åpne tømmeventilen (trykkbeholderens underside).

●Sikkerhetsventil:

Sikkerhetsventilen er innstilt på det maksimalt tillatte trykket. Det er ikke tillatt å forandre sikkerhetsventilen, eller å fjerne dennes plombering.

●Regelmessig kontroll av oljenivået:

Oljenivået må være synlig i synsglasset mellom det røde oljenivåkontrollpunktet og synsglassets øvre rand. Oljeskift: anbefalt olje: SAE 15W/40 eller en likeverdig olje. Førstegangs påfylling må skiftes etter 100 driftstimer. Deretter tømmes oljen for hver 500 driftstime, og ny olje

påfylles.

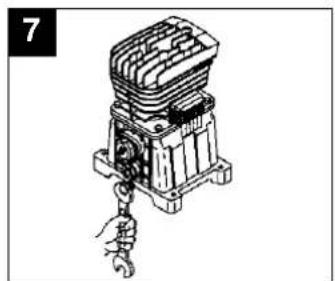

Slå av motoren og trekk støpselet ut av nettkontakten. Etter tømming av et eventuelt lufttrykk, kan oljetømmingsskruen (synsglass) skrues ut på kompressorpumpen. For å unngå at olje strømmer ukontrollert ut, holdes en liten blikkrenne under og oljen tømmes i en beholder. Dersom oljen ikke tømmes fullstendig, anbefaler vi å holde kompressoren litt på skrått.

Fjerning av gammel olje gjøres ved et relevant mottakssted for gammel olje.

Når oljen er blitt tomt, må oljetommingsskrue (synsglass) settes på igjen.

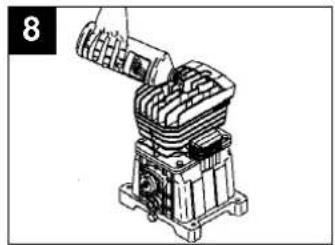

Fjern lokket til oljepäfyllings-

skruen ved hjelp av en skrutrekker, og påfyll olje helt til oljenivået er nådd det røde punktet i synsglasset. Sett deretter lokket igjen på oljepåfyllingsskruen.

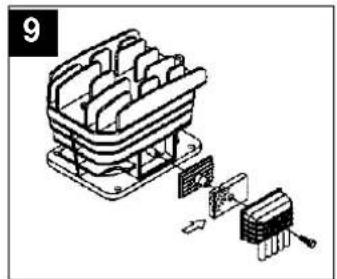

●Rengjøring av innsugingsfilteret

Innsugingsfilteret forhindrer at støv og urenheter blir oppsugd. Det er nødvendig å rengjøre filteret minst for hver 300 driftstime. Et tilstoppet innsugingsfilter minsker kompressorens ytelse betraktelig.

Filteret tas av i hht. illustrasjon 9. Vask filteret med vaskebensin og sett det på igjen.

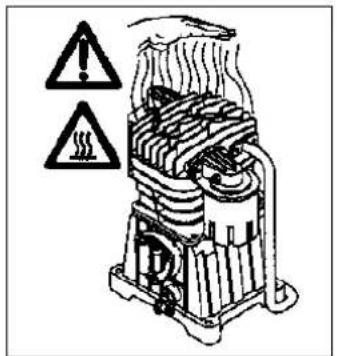

OBS! Vent til kompressoren er helt nedkjølt! Fare for forbrenninger!

9

N

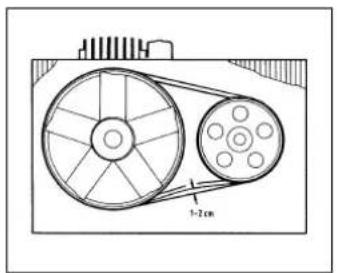

●Etterspenning av

kileremmen:

Trekk ut stikkontakten. Fjern kilerembeskyttelsen. De fire motorfesteskruene løsnes, og motoren trykkes bakover mellom pumpen og motoren ved hjelp av en trekile inntil kileremmen er spent slik at den ennå kan gjennomtrykkes ca.1-2 cm ved hjelp av fingrene.

1-2cm

etter en nedkjølingspause.

Unngå berøring av varme aggregatdeler og rørledninger.

Reservedelsbestilling

Følgende informasjoner må oppgis ved en reservedelsbestilling:

●Apparatets type
●Apparatets artikkelnummer
●Apparatets identifikasjons-nummer
- Reservedelsnummeret til den ønskede reservedelen

Mulige avbrytel- sesårsaker

som fører til motorens

overbelastning og derved til reaksjon av overlastbeskyttelsen:

●for høy nettspenning
●for høy omgivelsestemperatur og utilstrekkelig lufttilførsel
●defekte kompressorventiler eller utett tilbakeslagsventil
●minimalt oljenivå, stempelstanglageret er tungkjørt

Vekselstrømmotoren slås på igjen

GR

Dem om, at kontakten er slukket ved tilslutning til strømnettet.

Vedligeholdelse og pasning

Garantitiden begynner med dagen da apparatet ble kjøpt og varer 2 år.

Garntiytelsen omfatter mangelfull utføring eller material- og funksjonsfeil. Reservedeler og faktisk arbeidstid som er nødvendig for å rette på slike mangler, blir ikke beregnet.

Ingen garanti for skader som forårsakes av feilaktig bruk.

Din samtalepartner hos kundenservice

GB EINHELL-WARRANTY CERTIFICATE

Tekniske endringer forbeholdes
