GEBRUIKSAANWIJZING EURO 403/100D EINHELL

Algemene veiligheidsvoorschriften

Let op! Bij gebruik van deze compressor dienen de volgende principiële veiligheidsmaatregelen in acht te worden genomen als bescherming tegen elektrische schok, verwondings- en brandgevaar. Lees deze voorschriften en neem ze in acht alvorens het toestel in gebruik te nemen.

1. Hou Uw werkplaats netjes opgeruimd
2. Wanorde in het werkbereik veroorzaakt gevaar voor ongevallen.
3. Hou rekening met de invloeden van de omgeving
4. Stel de compressor niet bloot aan de regen. Gebruik de compressor niet in en vochtige of natte omgeving. Zorg voor een goede verlichting. Gebruik de compressor niet in de nabijheid van brandbare vloeistoffen of gassen.
5. Beschermt U zich tegen elektrische schok
6. Vermijd fysiek contact met geaarde delen zoals b.v. buizen, radiators, fornuizen, frigo's.
7. Hou kinderen op afstand
8. Vermijd dat andere personen de compressor of de kabel raken, hou ze weg van Uw werkgebied.
9. Berg Uw compressor op een veilige plaats
10. Het is aan te raden de niet gebruikte compressor in een droog, gesloten ruimte en voor kinderen niet bereikbaar te bergen.
11. Overbelast Uw compressor niet
12. Uw werkt beter en veiliger in het opgegeven vermogensgebied.
13. Draag de gepaste werkkledij
14. Draag geen wijde kleren of sieraden. Ze kunnen door de beweegbare onderdelen worden gegegrepen. Als U in open lucht werkt, draagt U best rubberhandschoenen en slipvrij schoeisel. Draag bij lang haar een haarnet.
15. Draag een veiligheidsbril

16. Gebruik bij stofverwekkende werkzaamheden een stofmasker.

17. Onttrek de kabel niet aan zijn eigenlijke bestemming

18. Trek de compressor niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.
19. Sta altijd veilig
20. Vermijd elke abnormale lichaamshouding. Zorg voor een veilige stand en bewaar altijd Uw evenwicht.
21. Onderhou Uw compressor zorgvuldig
22. Hou Uw compressor schoon om goed en veilig te werken. Volg de onderhoudsvoorschiften op. Controleer regelmatig de stekker en de kabel en laat deze in geval van beschadiging door een erkende vakman vervangen. Controleer de verlengkabel regelmatig en vervang elke beschadigde kabel.
23. Trek de netstekker uit het stopcontact
24. Bij niet-gebruik, telkens vóór onderhoudswerkzaamheden.
25. Laat geen gereedschaps- sleutel steken
26. Vóór het inschakelen dient U zich ervan te vergewissen dat de sleutels en instelgereed- schappen verwijderd zijn.
27. Vermijd het ongewild starten van de compressor - Vergewis U zich ervan dat de schakelaar uitgeschakeld is als U de compressor aan het stroomnet aansluit.
28. Verlengkabel in open lucht
29. Gebruik in open lucht slechts verlengkabels die daarvoor goedgekeurd en overeen- komstig gekenmerkt zijn.
30. Wees altijd waakzaam
31. Hou Uw werk in het oog. Ga verstandig te werk. Gebruik de compressor niet als U ongeconcentreerd bent.
32. Controleer Uw compressor op beschadigingen
33. Alvorens de compressor verder te gebruiken controleer de veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun perfecte en doelmatige werkwijze.
    Vergewis U zich ervan dat beweegbare onderdelen goed functioneren, dat ze niet

vastgeklemd zijn of dat onderdelen niet beschadigd zijn. Alle onderdelen moeten behoorlijk gemonteerd zijn om alle voorwaarden van het toestel te vervullen. Beschadigde veiligheidsinrichtingen en onderdelen dienen deskundig door en service-werkplaats te worden hersteld of vervangen, indien in de gebruiksaanwijzing niets anders vermeld is. Beschadigde schakelaars dienen door en service-werkplaats te worden vervangen. Gebruik geen gereedschappen waarvan de schakelaar niet in- en uitgeschakeld kan worden.
18. Let op! - Voor Uw veiligheid gebruik slechts accessoires en hulptoestellen vermeld in de gebruiksaanwijzing of aanbevolen of vermeld door de fabrikant. Het gebruik van andere inzetgereedschappen of accessoires dan vermeld in de gebruiksaanwijzing of aanbevolen in de catalogus kan voor U een persoonlijk verwondingsgevaar betekenen.
19. Herstellingen alleen door een elektrovakman - Herstellingen mogen slechts door een elektrovakman worden uitgevoerd, anders bestaat er gevaar voor ongevallen voor de bediener.
20. Sluit de stofzuiginrichtingen aan - Als inrichtingen voor het aansluiten van stofzuiginrichtingen voorhanden zijn, dient U zich ervan te vergewissen dat deze aangesloten zijn en gebruikt worden.
21. Geluid - Het geluid van de compressor wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS 31-031 (84/537/EWG). Het geluid aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de bediener vereist.
Bewaar de veiligheidsvoorschriften goed.

NL

Lees zeker de gebruiksaanwijzing zorgvuldig alvorens de compressor in gebruik te nemen!

Technische gegevens 403/50 D 403/100 D
Netaansluiting 400 V ~ 50 Hz 400 V ~ 50 Hz
Motorvermogen kW/PS 2,2 / 3 2,2 / 3
Compressor-toerental 1/min 1000 1000
Bedrijfsdruk bar 10 10
Drukvatcapaciteit (in liter) 50 90
Eff. luchtopbrengst bij 6 bar l/min 240 240
Theor. aanzuigvermogen l/min. 400 400
Geluidsvermogen LWA in dB (A) 97 97
Geluidsdrukniveau LPA in dB (A)	88 88
Afmetingen van het toestel in cm	115 x 47 x 76	115 x 54 x 87
Gewicht van het toestel in kg	54,7	63,0
Artikelnummer:	40.312.10	40.316.10
Ident-nr.	01021 01021

Het toestel is ontstoord volgens de EG-richtlijnen 82/499 EWG.

Conform artikel 3 van de EG-richtlijn 2000/14/EG is het toestel niet bedoeld om in open lucht te worden gebruikt.

Aanwijzingen omtrent de installatie

• Controleer het toestel op transportschade. Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmee de compressor werd geleverd.
• Vóór ingebruikneming dient het oliepeil in de compressor-pomp te worden ge-controleerd.
• De compressor dient nabij de verbruikers te worden geïnstalleerd.
  ●Vermijd lange luchtkabels en toevoerleidingen (verlengingen).
• Let op droge en stofvrije aanzuiglucht.
• De compressor niet in een vochtige of natte ruimte installeren.
• Het model van de complete compressor is reeds goedgekeurd. Een andere controle voor ingebruikneming door een deskundige van de Technische Keuringsdienst (TÜV) hoeft niet. De bijgaande fabriekscertificaten en keuringsrapporten zeker bewaren.

- Bij een controle van de installatie door een deskundige van de arbeidsinspectie van de ongevallenverzekering moeten deze certificaten getoond worden. Zie ook certificaat van de fabrikant "Opmerkingen voor de exploitant".

Veiligheidsvoorschriften omtrent het werken met perslucht en verfspuiten

Let op! UVV-VBG 16 in acht nemen!

Compressor en leidingen bereiken tijdens het bedrijf hoge temperaturen. Aanrakingen leveren verbrandingen op. De gassen of dampen aangezogen door de compressor dienen vrij van bijmengsels te worden gehouden die in de compressor brand of ontploffingen kunnen veroorzaken.

Bij het losdraaien van de slangkoppeling moet het koppelingsgedeelte van de slang met de hand worden vastgehouden teneinde verwondingen door de

terugsspringende slang te vermijden.

Bij het werken met de uitblaaspistool veiligheidsbril dragen. Door vreemde lichamen en weggeblazen deeltjes kunnen gemakkelijk verwondingen worden veroorzaakt. Met de uitblaaspistool geen personen aanblazen of kleren aan het lichaam schoonmaken.

Veiligheidsvoorschriften bij het verfspuiten opvolgen!

Let op! UVV-VBG 23

• Geen lakken of oplosmiddelen met een vlampunt van minder den 21° C verwerken.
  ●Lakken en oplosmiddelen niet verwarmen.
• Indien vloeistoffen worden verwerkt die schadelijk zijn voor de gezondheid, zijn filtertoestellen (gezichtsmasker) vereist. Volg eveneens de aanwijzingen van de fabrikant van dergelijke stoffen op wat betreft veiligheidsmaatregelen.

●Tijdens het spuiten alsook in de werkruimte mag niet worden gerookt. Ook verfdampen zijn brandbaar.
● Stookplaatsen, open licht of vonkenslaande machines mogen niet voorhanden of in werking zijn.
- Spijs en drank niet in de werkruimte bewaren of consumeren. Verfdampen zijn schadelijk.
- De werkruimte moet groter zijn dan 30 m ^3 en bij het spuiten en drogen moet een voldoende luchtverversing gewaarborgd zijn. Niet tegen de wind spuiten. Principieel dienen bij het spuiten van brandbare of gevaarlijke spuitgoederen de bepalingen van de locale politieautoriteiten te worden opgevolgd.
- In verbinding met de PVC-drukslang geen medium zoals white spirit, butylalcohol en methyleenchloride verwerken (verminderde levensduur).

Bedrijf van drukvaten volgens verordening voor drukvaten (§ 13)

1. Wie met een drukvat werkt is verplicht deze in behoorlijke toestand te houden, naar behoren te gebruiken, in het oog te houden, noodzakelijke onderhouds- en herstelwerkzaamheden onmiddellijk uit te voeren en alle veiligheidsmaatrege-len te nemen die naargelang de omstandigheden vereist zijn.
2. De inspectiedienst kan per geval vereiste controle-maatregelen verordenen.

3. Een drukvat mag niet worden gebruikt als het gebreken vertoond waardoor werknemers of derden in gevaar worden gebracht.

4. Als drukvaten van de categoriën III, IV, VI en VII schade aan drukdragende wanden vertonen die leiden tot buitengebruikneming volgens § 13 alinea 3, dient de exploitant de deskundige te verwittigen en met hem de vereiste maatregelen af te stemmen.

Voor de ingebruikneming

Montage van de loopwielen, rubberbuffers:

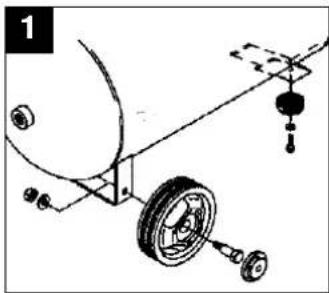

De bijgeleverde loopwielen dienen overeenkomstig fig. 1 te worden gemonteerd. Let erop dat de klep buiten komt te liggen! De bijgeleverde rubberbuffers dienen overeenkomstig fig. 1 onder de steunvoet te worden gemonteerd.

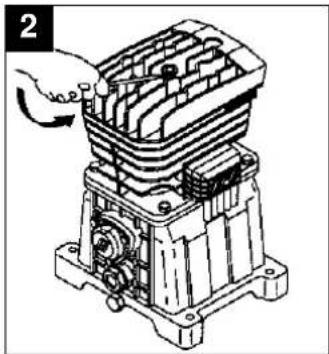

Verwijder de blinde stop op de cilinderkop (fig. 2) m.b.v. een schroevendraaier en druk de groene blinde stop het olievulgat in (fig. 3)

Elektrische aansluiting:

De compressor wordt geleverd met een netkabel met CEE stekker.

Belangrijk!

Voor inbedrijfstelling op de juiste draairichting letten. Zie richtingpijl op de riemafdekking of op de ventilator.

De draaistroommotor wordt beschermd tegen schade aan de wikkeling d.m.v. een overbelastingsschakelaar als een fase uitvalt, bij overbelasting en kort-sluiting. Bij het overschrijden van de nominale stroom schakelt de overbelastingsschakelaar de compressor uit.

Na een korte koeltijd kan de compressor opnieuw worden ingeschakeld door de AAN/UIT-schakelaar op de drukschakelaar van de compressor te draaien.

Lange toevoerleidingen alsook verlengkabels, kabeltrommels enz. leiden tot spanningsverlies en kunnen het starten van de motor beletten. Bij temperaturen onder 0°C start de motor eventueel moeilijk tengevolge van stroefheid.

Belangrijk!

Op de juiste draairichting letten. Zie richtingspijl op de afdekking van de v-snaar!

NL

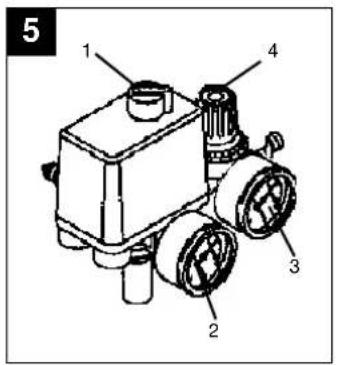

L Verklaring van de pneumatische uitrusting

1 IN-/UIT-schakelaar
2 Manometer (aflezen van de keteldruk)
3 Manometer (ingestelde druk kan hier worden afgelezen)
4 Drukregelaar (instellen van de druk)

5 1 4 3 2

Onderhoud

●Condenswater:

Het condenswater moet dagelijks worden afgetapt door de aftapklep te openen (aan de bodemkant van het drukvat).

- Veiligheidsklep:

De veiligheidsklep is afgesteld op de toelaatbare maximumdruk van het drukvat. Het is niet toegestaan de veiligheidsklep anders af te stellen of zijn plombe te verwijderen.

●Oliepeil regelmatig

controleren: Het oliepeil moet in het kijkglas zichtbaar zijn tussen het rode oliepeil-controlepunt en de bovenste rand van het kijkglas. Olie verversen: aanbevolen olie: SAE 5W/40 of equivalent. De eerste vulling moet na 100 bedrijfsuren worden ververst. Daarna de olie om de 500 bedrijfsuren aflaten en verse olie ingieten.

●Olie verversen:

Schakel de motor uit en trek de netstekker uit de wandcontactdoos. Nadat U de eventueel nog voorhanden zijnde luchtdruk hebt afgelaten kunt U de olieaftapplug op de compressorpomp eruit schroeven. Om te voorkomen dat de olie ongecontroleerd eruit loopt plaats er een kleine plaatgoot onder en verzamel de olie in een bak.

Indien de olie er niet volledig uit loopt raden wij U aan de compressor lichtjes te kantelen.

De afgewerkte olie dient bij de desbetreffende inleverings-dienst voor afgewerkte olie te worden afgeleverd.

Als de olie eruit is gelopen, draait U de olieaftapplug/kijkglas weer in.

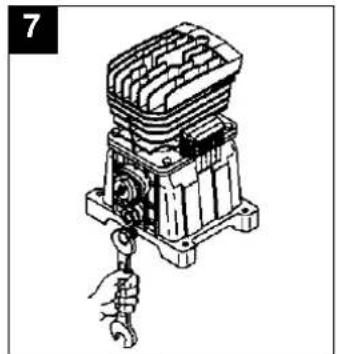

Trek de groene blinde stop de cilinderkop uit en giet verse olie in tot het oliepeil in het kijkglas het rode punt heeft bereikt (fig. 6). Vervolgens drukt u de groene blinde stop het olievulgat in.

●Schoonmaken van het aanzuigfilter

Het aanzuigfilter voorkomt het aanzuigen van stof en vuil. Dit filter moet minstens om de 300 bedrijfsuren worden schoongemaakt. Een verstopt geraakt aanzuigfilter vermindert aanzienlijk het vermogen van de compressor.

Het filter kan worden gedemonteerd zoals in fig. 9 getoond.

Let op! Wacht totdat de

compressor helemaal is afgekoeld! Verbrandingsgevaar!

●Aanspannen van de v-snaar

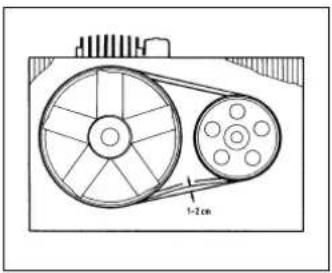

Netstekker trekken. Verwijder de v-snaarafdekking. Draai alle vier motorbevestigings- schroeven los en duw de motor met een houten spie tussen pomp en motor naar achteren totdat de v-snaar zodanig gespannen is dat zij nog ca. 1-2 cm met de vingers kan worden doorgedrukt.

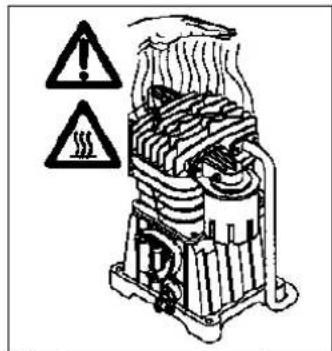

Wisselstroommotoren na de afkoelpauze weer inschakelen. Vermijd warme onderdelen van het aggregaat en buisleidingen aan te raken.

1-2 cm

Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

●Type van het toestel
●Artikelnummer van het toestel
●ldent-nummer van het toestel
●Wisselstuknummer van het benodigde stuk

Mogelijke uitvaloorzaken

die leiden tot een overbelasting van de motor en daardoor tot het afslaan van de contactverbreker:

●te hoge netspanning
- te hoge omgevingstemperaturen en onvoldoende luchttoevoer
●defecte compressorkleppen of ondichte terugslagklep
●oliepeil minimaal, drijfstanglager stroef

E

De garantieduur beginnt op de koopdatum en bedraagt 2 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.
