Tuotetyyppi	Ilmakompressori
Merkki	Einhell
Malli	EURO 403/100D
Syöttöjännite	400 V ~ 50 Hz
Moottorin teho	2,2 kW / 3 CV
Kompressorin pyörimisnopeus	1000 min⁻¹
Käyttöpaine	10 bar
Paineilmasäiliön tilavuus	90 litraa
Tehollinen ilmavirta 6 bar:lla	240 l/min
Teoreettinen imuteho	400 l/min
Äänitehotaso LWA	97 dB(A)
Äänenpainetaso LPA	88 dB(A)
Mitat (P x L x K)	115 x 54 x 87 cm
Paino	63 kg
Moottorityyppi	Kolmivaiheinen suojakytkimellä
Suositeltu öljy	SAE 5W/40 tai vastaava
Öljynvaihtoväli	Ensimmäinen öljynvaihto 100 h jälkeen, sitten 500 h välein
Imusuodattimen puhdistus	Joka 300 käyttötunnin jälkeen
Turvaventtiili	Säädetty sallittuun enimmäispaineeseen (10 bar)
Takuu	2 vuotta

Usein kysytyt kysymykset - EURO 403/100D EINHELL

Mitä öljyä käyttää Einhell EURO 403/100D -kompressorissa?

Käytä SAE 5W/40-öljyä tai vastaavaa. Ensimmäinen öljynvaihto tehdään 100 käyttötunnin jälkeen, sitten 500 tunnin välein.

Kuinka tyhjentää kondenssivesi?

Avaa säiliön alla oleva tyhjennysventtiili päivittäin kondenssiveden poistamiseksi.

Mikä on suurin käyttöpaine?

Suurin käyttöpaine on 10 bar. Turvaventtiili on säädetty tähän paineeseen eikä sitä saa säätää.

Kuinka puhdistaa imusuodatin?

Puhdista suodatin puhdistusbensiinillä 300 käyttötunnin välein. Varmista, että kompressori on täysin jäähtynyt ennen toimenpiteitä.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista pyörimissuunta (katso nuoli suojuksesta), verkkojännite, suojakytkin ja ympäristön lämpötila (alle 0°C voi haitata käynnistystä).

Voinko käyttää jatkojohtoja tämän kompressorin kanssa?

Kyllä, mutta pitkät jatkojohdot tai kaapelikelat voivat aiheuttaa jännitehäviöitä ja estää käynnistyksen. Käytä tarvittaessa ulkokäyttöön hyväksyttyjä kaapeleita.

Kuinka kiristää kiilahihna?

Irrota laite verkkovirrasta, poista hihnasuojus, löysää moottorin neljä ruuvia, työnnä moottoria taaksepäin puukiilalla, kunnes hihnassa on 1–2 cm välystä painettaessa.

Mitä lisävarusteita voin käyttää tämän kompressorin kanssa?

Käytä vain suositeltuja tai ohjekirjassa mainittuja lisävarusteita. Luvattomien lisävarusteiden käyttö voi aiheuttaa loukkaantumisvaaran.

Soveltuuko kompressori ulkokäyttöön?

Ei, EY-direktiivin 2000/14/EY mukaan laite ei ole tarkoitettu ulkokäyttöön. Se on asennettava kuivaan ja hyvin tuuletettuun tilaan.

Kuinka huoltaa turvaventtiili?

Turvaventtiili on sinetöity ja säädetty tehtaalla. Älä säädä sitä. Tarkista säännöllisesti sen toiminta ja vaihdata se tarvittaessa ammattilaisella.

KÄYTTÖOHJE EURO 403/100D EINHELL

Yleiset turvallisuusohjeet

Huomlo! Tätä kompressorla käytettäessä on noudatettava seuraavia periaatteellisia turvallisuusmääräyksiä sähkölskujen, vammojen ja palovaaran välttämiseksi. Lue ja huomioi nämä ohjeet ennen laitteen käyttöä.

1. Pidä työalue siistinä

- Työalueen epäjärjestys lisää onnettomuusriskejä.

2. Huomioi ympäristövaikutukset

- Älä aseta kompressoria alttiiksi sateelle. Älä käytä kompressoria kosteassa tai märässä ympäristössä. Huolehdi hyvästä valaistuksesta. Älä käytä kompressoria helposti syttyvien nesteiden tai kaasujen lähellä.

3. Suojaudu sähköiskun varalta

- Vältä koskettamasta maadoitettuihin kappaleisiin, kuten esim. putkiin, lämmittimiin, liesiin ja jääkaappeihin.

4. Pidä lapset poissa!

- Älä anna muitten koskea kompressoriin tai johtoihin, pidä heidät poissa työalueelta.

5. Sällytä kompressori turvallisessa paikassa

- Käytön väliaikoina tulee kompressori säilyttää kuivassa, suljetussa tilassa poissa lasten ulottuvilta.

6. Älä ylikuormita kompressoria

- Työskentelet helpommin ja turvallisemmin annetulla tehoalueella.

7. Käytä sopivaa työvaatetusta - Älä käytä väljiä vaatteita tai koruja, ne voivat takertua liikkuviin osiin.

Työskennellessä ulkona suositellaan kumikäsineitä ja pitäviä jalkineita. Käytä hiusverkkoa, jos hiuksesi ovat pitkät.

8. Käytä suojalaseja

- Käytä pölyävissä töissä myös hengityssuojusta.

9. Älä käytä johtoa väärin

- Älä vedä kompressoria johdosta, äläkä irroita pistoketta vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

10. Älä yritä venyä yli ulottuvuutesi

- Vältä outoja asentoja. Huolehdi tukevasta alustasta ja säilytä aina tasapaino.

11. Hoida kompressoria huolella

- Pidä kompressori puhtaana voidaksesi työskennellä hyvin ja turvallisesti. Noudata huoltomääräyksiä. Tarkista pistoke ja johto säännöllisin väliajoin, ja toimita ne asiantuntevan ammattilikkeen vaihdettavaksi, jos huomaat vaurioita. Tarkista jatkojohdot säännöllisesti ja vaihda vahingoittunut johto.

12. Irroita kaikki verk- kopistokkeet

- kun kompressoria ei käytetä tai sitä huolletaan.

13. Älä jätä työkaluavainta paikalleen

Tarkista ennen käynnistystä, että kaikki avaimet ja säätökalut on poistettu.

14. Vältä tahatonta käynnistystä

- Varmistu siitä, että laite on kytketty pois ennen verkkoliitäntää.

1. Jatkojohto ulkona Käytä ulkona vain tähän soveltuvia, vastaavasti merkittyjä jatkojohtoja.

16. Ole aina valppaana

Seuraa työsi kulkua. Työskentele järkevästi. Älä käytä kompressoria, jos olet hajamielinen.

17. Tarkista kompressorin vauriot

- Ennen kompressorin käytön jatkamista on suoja varusteiden tai vähän vahingoittuneiden osien esteetön, säännönmukainen

FIN

toiminta tarkistettava.

Tarkasta, että liikkuvien osien toimento on häiriötön ja etteivät ne jää kiinni tai ole vahingoittuneet. Kaikkien osien tulee olla oikein asennettuja ja niiden tulee täyttää niille asetetut edellytykset.

Vahingoittuneet turvalaitteet ja osat on korjattava tai vaihdettava asianmukaisesti ammattiliikkeessä, mikäli käyttöohjeessa ei ole toisin sanottu. Vahingoittuneet kytkimet on korjattava ammattiliikkeessä. Älä käytä sellaisia työkaluja, joiden kytkin ei toimennu oikein.

18. Huomio!

Oman turvallisuutesi vuoksi käytä aina vain valmistajan ohjeissa suositeltuja lisävarusteita ja lisälaitteita. Muiden kuin käyttöohjeessa tai luettelossa mainittujen työkalujen tai lisätarvikkeiden käyttö voi aiheuttaa loukkaantumisvaaran.

19. Korjaukset tekee vain alan ammattimies

- Korjaukset saa suorittaa vain asiantunteva sähkömies, muuten voi niistä aiheutua käyttäjälle onnettomuuksia.

20. Käytä pölynimulaitetta

- Jos sinulla on pölynimulaitteisto, varmista, että se liitetään ja sitä käytetään.

21. Melu

- Tämän kompressorin käyntiääni mitataan seuraavien standardien mukaan: IEC 59 CO 11, IEC 704, DIN 45635 osa 21, NFS 31-031 (84/537/EWG). Työpaikalla vallitseva melu voi ylittää 85 dB(A). Tässä tapauksessa ovat käyttäjää suojaavat melunestotoimet välttämättömiä.

Säilytä nämä turvallisuusohjeet hyvin.

FIN

Lue ohje huolellisesti läpi ennen käyttöönottoa!

Tekniset tiedot 403/50 D 403/100 D
Verkkoliitäntä 400 V ~ 50 Hz 400 V ~ 50 Hz
Moottorin teho kW/HV 2,2 / 3 2,2 / 3
Kompressorin kierrosluku min ^-1	1000 1000
Käyttöpaine baria 10 10
Painesäilion tilavuus (litraa) 50 90
Todellinen ilmananto 6 barin paineella l/min. 240 240
Laskettu imuteho l/min 400 400
Aänen tehotaso LWA, dB(A) 97 97
Äänenpaineen taso LPA, dB(A)	88 88
Laitteen mitat cm	115 x 47 x 76	115 x 54 x 87
Laitteen paino kg	54,7	63,0
Tuotenumero:	40.312.10	40.316.10
Tunnusnumero:	01021 01021

Laite on kipinäsuojattu EY-ohjesäännön 82/499 EWG mukaisesti.

Laitetta ei ole tarkoitettu ulkona käytettäksi Euroopan neuvoston direktiivin 2000/14/EY 3 artiklan mukaisesti

Asennusohjeet

●Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle.
- Ennen käyttöönottoa on kompressorin pumpun öljymäärä tarkistettava.
- Kompressori tulee asettaa kulutuslaitteen lähistölle.
●On vältettävä pitkiä ilmajohtoja ja pitkiä tuontijohtoja (jatkojohtoja).
●Huolehdi siitä, että imuilma on kuivaa ja pölytöntä.
- Älä asenna kompressoria kosteaan tai märkään tilaan.
- Kompressori on jo käyttömallitarkastettu. Ennen käyttöönottoa ei muita tarkastuksia tarvita. Oheistetut valmistajan- ja tarkastustodistukset on ehdottomasti säilytettävä.

●Nämä todistukset on esitettävä elinkeinovalvontalautakunnan tarkastajalle mahdollisen tarkastuksen aikana. Kts. myös valmistajan selvitystä luvussa „Ohjeita käyttäjälle“.

Paineilma- ja maali- ruiskutyötä koskevat turvallisuusohjeet

Huomio! On ehdottomasti noudatettava UVV-VBG-määräyksiä!

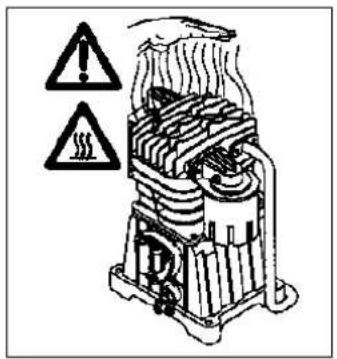

Ahtimen ja johtojen käyttö- lämpötilat ovat korkeat. Kosketus aiheuttaa palovammoja.

Ahtimen imemien kaasujen tai höyryjen on oltava ilman aineosia, jotka voivat johtaa ahtimen paloon tai räjähdykseen.

Letkuliitosta irroitettaessa on liitoskappaleesta pidettävä kiinni, ettei se aiheuta vammoja sinkoutumalla irti.

Paineilmapistoolia käsitellessä on käytettävä suojalaseja. Roskat ja poispuhallettu lika voivat helposti aiheuttaa vammoja.

Paineilmapistoolia ei saa suunnata kohti ihmisiä, eikä sillä myöskään saa puhdistaa päällepuettuja vaatekappaleita.

Noudata ruiskumaalauksen turvallisuusohjeita!

Huomio UVV-VGB 23

• Älä työstä maalia tai liuotetta, jonka syttymispiste on alle 21°C.
  -Älä lämmitä maalia tai liuotteita.
• Terveydelle vaarallisia nesteitä työstettäessä on käytettävä suojana suodattimia (kasvonaamaria). Noudata myös tällaisten aineiden valmistajan antamia turvaohjeita.

●Ruiskutuksen aikana tai työtiloissa ei saa tupakoida. Maalihöyrytkin ovat helposti syttyviä.
- Avoliekkihellat, avotuli tai kipinöitä aikaansaavat koneet on poistettava tai niitä ei saa käyttää.
●Ruokia ja juomia ei saa säilyttää tai nauttia työtiloissa. Maalihöyryt ovat vahingollisia.
- Työtilan on oltava suurempi kuin 30 m ^3 , ja ruiskutuksen sekä kuivauksen aikana on huolehdittava riittävästä ilmanvaihdosta. Ei saa ruiskuttaa vastatuuleen. Helposti syttyviä tai muuten vaarallisia ruiskutusaineita käsitellessä on noudatettava paikallisen poliisilaitoksen määräyksiä.
●PVC-muovisella paineletkulla ei saa käyttää koestusbensiiniä, butyylialkoholia tai metyleenikloridia (lyhentää elinikää).

Painesäiliöiden käyttö painesäiliöasetuksen mukaan (§13)

1. Painesäiliön käyttäjän on pidettävä säiliö asianmukaisessa kunnossa, käytettävä ja valvottava sitä ohjeiden mukaisesti, suoritettava tarpeelliset kunnossapito- ja korjaustyöt viipymättä ja noudatettava tilanteen mukaisia turvallisuusmääräyksiä.
2. Valvontavirasto voi määrätä yksittäistapauksessa tarvittavia valvontatoimenpiteitä.

3. Painesäiliötä ei saa käyttää, jos siinä on käyttäjiä tai muita henkilöitä vaarantavia puutteita.

4. Jos luokkaan III, IV, VI tai VII kuuluvan painesäiliön paineseinämissä on vaurioita, jotka §13 momentin 3 mukaan aiheuttavat käytöstäoton, on käyttäjän ilmoitettava tästä valvojalle ja sovittava hänen kanssaan tarvittavista toimenpiteistä.

Käyttöönotosta

Pyörien, Kumipuskurien asennus:

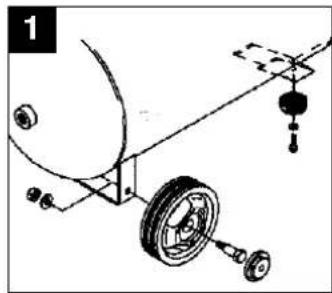

Oheistetut pyörät on asennettava kuvan 1 mukaan. Huolehdi siitä, että venttiili on ulkosivulla! Oheistetut kumitassut on asennettava tukijalkaan kuvan 1 mukaan.

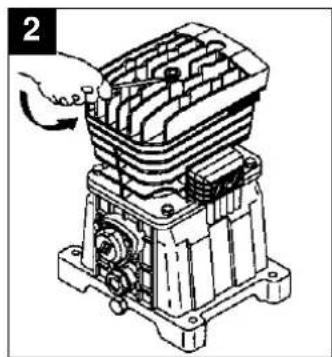

Poista ruuvimeisselin avulla sylinterinpäässä (kuva 2) oleva umpitulppa ja paina vihreä umpitulppa öljyn täyttöaukkoon (kuva 3).

Kompressori toimitetaan verkkojohdolla, jossa on CEE-pistoke.

Tärkeää!

Ennen käyttöönottoa tulee tarkastaa, että kiertosuunta on oikea. Katso hihnan suojuksessa tai tuulettimen roottorissa olevaa suuntanuolta.

Vaihtovirtamoottori on suojattu jakson sähkökatkon, ylikuormituksen tai lyhytsulun aiheuttamilta kierrevaurioilta ylikuormituskatkaisimella. Ylikuormituskatkaisin toimentuu, kun nimellisvirta ylitetään.

Lyhyen jäähdytystauon jälkeen voit käynnistää kompressorin uudelleen kääntämällä painekytkimessä olevaa päälle-/pois-katkaisinta.

Pitkät verkkojohdot, jatkojohdot, kaapelirullat jne. aiheuttavat jännitehäviöitä ja saattavat täten estää moottorin käynnistymisen. Kun lämpötila laskee alle 0°C, on moottorin käynnistyminen vaikeaa tai jopa mahdotonta sen raskaslikkeisyyden vuoksi.

Tärkeää!

Huolehdi olkeasta kierto-suunnasta. Kts. suuntanuolta tuulettimen hihnan suojuksessa!

FIN

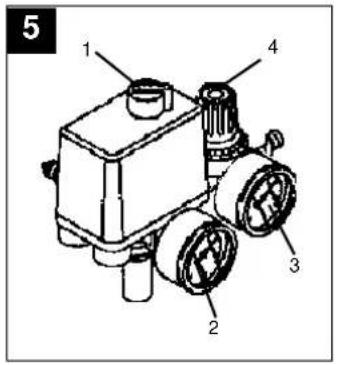

1 Päälle/pois-kytkin
2 Manometri (säiliön pai- neen lukema)
3 Manometri (säädetyn paineen lukema)
4 Paineensäädin

Huolto ja hoito

●Tiivistevesi:

Tiivistevesi on poistettava päivittäin avaamalla vedenpoistoventtiili (painesäilion pohjapuoli)

●Turvaventtiili:

Turvaventtiili on säädetty painesäilion suurimmalle sallitulle paineelle. Turvaventtiilin säädön muutos tai lyijykkeen poisto on kielletty.

●Tarkasta öljymäärä

säännöllisesti:

Öljyn pinnan on oltava merkkilasin punaisen merkin ja lasin yläreunan välillä. Öljynvaihto: suositellaan öljyä SAE 5W/40 tai samanarvoista. Ensiöljy on vaihdettava 100 käyttötunnin jälkeen. Sen jälkeen on öljy vaihdettava aina 500 käyttötunnin jälkeen.

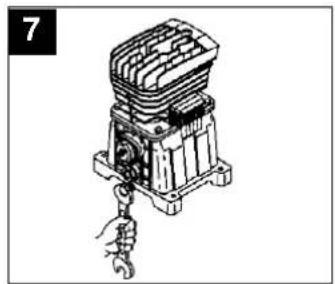

Sammuta moottori ja irroita verkkopistoke pistorasiasta. Päästä mahdollinen paine pois, ja tämän jälkeen voit kiertää ahdinpumpun öljynlaskuruuvin auki. Jotta öljy ei valu vapaasti maahan, aseta pieni peltikouru ruuvin alle ja kerää öljy astiaan. Ellei kaikki öljy virtaa ulos itsekseen, voi kompressoria kallistaa.

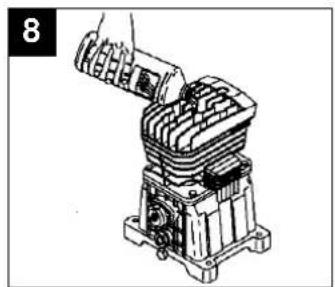

Vedä vihreä umpitulppa sylinterinpäästä ja täytä koneeseen puhdasta öljyä, kunnes tarkastuslasissa näkyvä öljyn pinta nousee punaiseen pisteeseen asti (kuva 6). Paina sitten vihreä umpitulppa öljyn täyttöaukkoon.

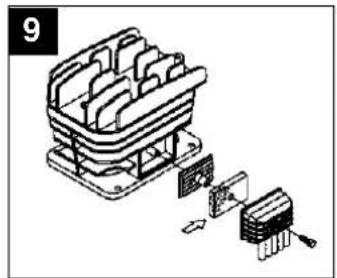

●Imusuodattimen puhdistus

Imusuodatin estää pölyn ja lian imemisen. Tämä suodatin on puhdistettava vähintäin 300 käyttötunnin välein. Tukkiutunut imusuodatin vähentää kompressorin tehoa huomattavasti. Puhdista suodatin bensiinillä ja pane se takaisin paikalleen. Kts. kuvaa 9. Huomio! Odota, kunnes ahdin on täysin jäähtynyt! Palovaara!

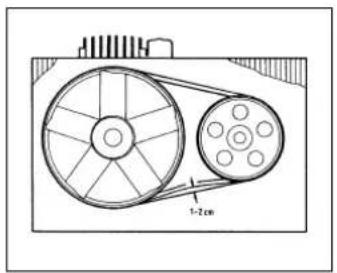

●Tuulettimen hihnan kiristys: Irroita verkkopistoke. Poista tuulettimen hihnan suojus. Irroita moottorin 4 kiinnitysruuvia ja paina moottoria pumpun ja moottorin väliin työnnetyn puukiilan avulla taaksepäin, kunnes hihna on niin kireällä, että sitä voi paina sormella enää 1-2 cm alaspäi

Vaihtovirtamoottorin voi käynnistää jällen jäähdytystauon jälkeen. Vältä koskemasta kuumiin laitten osiin ja johtoihin.

Varaosatilaus

Varaosia tilatessa tulee ilmoittaa seuraavat tiedot:

●laitteen tyyppi
●laitteen tuotenumero
●laitteen tunnusnumero
●tarvittavan varaosan varaosanumero

Mahdolliset häiriön syyt

jotka voivat johtaa moottorin ylikuormittumiseen ja ylikuormasuojan laukeamiseen:

●liian korkea verkkojännite
●liian korkea ympäristön lämpötila ja liian vähäinen ilmantuonti
●vialliset ahdinventtiilit tai vuotava takaiskuventtiili
-öljymäärä minimissä, kampilaakeri jäykkä.

Takkuuaika alkaa ostopäivänä ja sen pituus on 2 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.
