BRUGSANVISNING EURO 403/100D EINHELL

Generelle sikkerhets-henvisninger

Oppstillingshenvisninger

• Kontrollér apparatet for transportskader. Eventuelle skader må meldes omgående til transportselskapet som leverte kompressoren.
  ●Før igangsettingen må kompressorpumpens oljestand kontrolleres.
• Oppstilling av kompressoren bør være i nærheten av brukeren.
• Unngå både lange luftslanger og lange tilslutningsledninger (forlengringskabler).
  ●Sørg for tørr og støvfri innsugingsluft.
• Kompressoren må ikke stilles opp i et fuktig eller vått rom.
• Hele kompressoren er allerede kontrollert på byggemodellen. Derfor er en ytterligere testing av en teknisk instans ikke nødvendig før kompressoren tas i bruk. Vedlagte produsent- og testattester må absolut oppbevares.

Generelle sikker-hedshen-visninger

Obs! Ved brugen af denne kompressor skal følgende, grundlæggende sikkerhedsforanstaltninger overholdes som beskyttelse mod elektrisk stød og fare for tilskadekomst og brand. Læs og følg disse henvisninger, før De bruger apparatet.

1. Hold Deres arbejdsom-råde i orden

- Uorden i arbejdsområdet medfører risiko for uheld.

1. Tag hensyn til påvirkninger fra omgivelserne

- Udsæt ikke kompressoren for regn. Brug ikke kompressoren i fugtige eller våde omgivelser. Sørg for god belysning. Benyt ikke kompressoren i nærheden af brændbare væsker eller gasser.

1. Beskyt Dem mod elektrisk stød

Undgå berøring med jordede aggregater, som for eksempel rør, varmelegemer, ovne, køleskabe.

1. Hold børn væk!

Lad ikke andre personer berøre kompressoren eller kablet, hold dem borte fra Deres arbejds-område.

Den ubenyttede kompressor bør opbevares i et tørt, aflåset rum og uden for børns rækkevidde.

1. Overbelast ikke Deres kompressor

De arbejder bedre og mere sikkert i det angivne effektområde.

1. Bær egnet arbejdstøj

Bær ikke løst tøj eller smykker. De kan blive fanget af bevægelige dele. Ved arbejde i det fri anbefales brug af gummihandsker og solidt fodtøj. Brug hårnet, hvis De har langt hår.

1. Brug beskyttelsesbriller

Anvend åndedrætsmaske ved støvende arbejde

1. Brug ikke kablet til forkerte formål

Træk ikke i kompressoren ved hjælp af kablet og brug det ikke til at trække stikket ud af stikkontakten. Beskyt kablet mod varme, olie og skarpe kanter.

1. Stræk Dem ikke for langt Undgå unormale kropsstillinger. Sørg for at stå sikkert, og hold altid balancen.

2. Pas Deres kompressor omhyggeligt

Hold Deres kompressor ren, så De kan arbejde godt og sikkert. Følg vedligeholdelsesforskrifterne. Kontrollér regelmæssigt stik og kabel og lad en fagmand udskifte dem, hvis de er beskadigede. Kontrollér regelmæssigt forlængerledninger og udskift dem hvis de er beskadigede.

1. Træk netstikket udnår den ikke bruges og før servicearbejde.

2. Efterlad ikke værktøjs-nøgler

Kontrollér før start at nøgler og indstillingsværktøjer er fjernet.

1. Undgå utilsigtet startforvis

1. Forlængerkabel i det fri Anvend kun godkendte og tilsvarende mærkede forlængerkabler i det fri.

2. Vær altid opmærksomHold øje med

Deres arbejde. Brug den sunde fornuft. Brug ikke kompressoren, hvis De er ukoncentreret.

1. Kontrollér Deres kom- pressor for beskadigelser

Før fortsat brug af kompressoren skal beskyttelsesanordningerne eller let beskadigede dele kontrolleres omhyggeligt med hensyn til forsvarlig og bestemmel-

sesmæssig funktion.

Kontrollér, om bevægelige dele fungerer korrekt, at de ikke klemmer eller om der er dele som er beskadiget. Alle dele skal være monteret korrekt og alle betingelser for kompressoren skal opfyldes. Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes af et serviceværksted, hvis ikke andet er angivet i betjeningsvejledningerne. Beskadigede kontakter skal udskiftes af et serviceværksted. Benyt ikke værktøj, hvor kontakten ikke kan tændes og slukkes.

1. Obs!

For Deres egen sikkerheds skyld bør De kun anvende tilbehør og ekstraudstyr, som angives i betjeningsvejledningen eller anbefales eller oplyses af producenten. Brugen af andre end de i betjeningsvejledningen eller i kataloget anbefalede indsatsværktøjer eller tilbehør kan medføre en fare for tilskadekomst for Dem personligt.

1. Reparationer kun hos elfagmanden

Reparatio-ner må kun udføres en elektriker, ellers kan der ske ulykker for brugeren.

Hvis der forefindes mekanismer til tilslutning af støvudsugningsanordninger, skal De sikre Dem, at disse også tilsluttes og bruges.

1. Støj

Støjen fra denne kompressor måles iht. IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/E∅F). Støjen kan overskride 85 dB (A) på arbejdspladsen. I så fald er støjbeskyttelsesforanstaltninger for operatøren nødvendige.

Opbevar sikkerhedshen- visningerne omhyggeligt

DK

Læs vejledningen omhyggeligt før ibrugtagning!

Tekniske data 403/50 D 403/100 D
Nettilslutning 400 V ~ 50 Hz 400 V ~ 50 Hz
Motorydelse kW/HK 2,2 / 3 2,2 / 3
Kompressor-omdrejningstal o/min. 1000 1000
Driftstryk bar 10 10
Trykbeholdervolumen (i liter) 50 90
Effektiv luftmængde ved 6 bar i l/min. 240 240
Teoretisk indsugningskapacitet l/min. 400 400
Lydeffektniveau LWA i dB (A) 97 97
Lydtrykniveau LPA i dB (A)	88 88
Apparatets mål i cm	115 x 47 x 76	115 x 54 x 87
Apparatets vægt i kg	54,7	63,0
Art.nr.	40.312.10	40.316.10
Ident.nr.	01021 01021

Apparatet er radiostøjdæmpet iht. EU-direktiv 82/499 E∅F.
Apparatet er ikke beregnet til udendørs brug, jvf. artikel 3 i EF-direktiv 2000/14/EF.

Henvisninger vedr. opstilling

• Kontrollér apparatet for transportskader. Eventuelle skader skal straks meldes til transportfirmaet som leverede kompressoren.
  ●Før ibrugtagning skal oliestanden i kompressor-pumpen kontrolleres.
• Opstillingen af kompressoren bør ske i nærheden af forbrugeren.
• Lang luftledning og lange tilledninger (forlængere) skal undgåes.
• Sørg for tør og støvfri indsugningsluft.
• Opstil ikke kompressoren i et fugtigt eller vådt rum.
• Den komplette kompressor er allerede typegodkendt. Yderligere kontrol før ibrugtagning af en TÜV-sagkyndig er ikke nødvendig. De vedlagte fabriks- og prøvningsattester skal altid opbevares.

- Ved kontroller af anlægget udført af en medarbejder fra Arbejdstilsynet skal disse attester forevises. Se også producentattesten „Bemærkninger til ejeren/brugeren“.

Sikkerhedshenvisninger vedr. arbejdet med trykluft og farvesprøjter

Obs! Overhold UVV-VBG 16!

Kompressor og ledninger når op på høje temperaturer under driften. Berøring medfører forbrændinger.

De af kompressoren indsugede luftarter eller dampe skal holdes fri for tilsætninger som kan føre til brand eller eksplosion i kompressoren.

Når slangekoblingen løsnes, skal De holde fast på slangens koblingsstykke med hånden for at undgå kvæstelser fra den tilbagespringende slange. Ved arbejde med blæsepistolen

skal De bruge beskyttelsesbriller. Fremmedlegemer og bortblæste dele kan let forårsage tilskadekomst.

Blæs ikke på andre personer med blæsepistolen og rengør ikke tøj på kroppen.

Overhold sikkerhedshenvisningerne, når De arbejder med farvesprøjte!

Vigtigt UVV - VBG 23

●Anvend ikke lakker eller opløsningsmidler med et flammepunkt under 21°C.
- Opvarm ikke lakker og opløsningsmidler.
●Arbejdes der med sundhedsskadelige væsker, skal der bruges filteraggregater til beskyttelse (ansigtsmasker). Følg også anvisningerne fra producenterne af sådanne stoffer vedr. beskyttelsesforanstaltninger.

• Der må ikke ryges under sprøjtningen og i arbejdsrummet. Også malingsdampe er brandfarlige.
  ●Der må ikke forefindes ildsteder eller åben ild, og der må ikke arbejdes med gnistdannende maskiner
• Der må ikke opbevares eller indtages mad og drikkevarer i arbejdsrummet. Malingsdampe er skadelige.
• Arbejdsrummet skal være på mere end 30 m ^3 og der skal ske et tilstrækkeligt luftskifte. Sprøjt ikke op mod vinden. Ved påsprøjtning af brændbare resp. farlige sprøjtematerialer, skal de lokale politimydigheders bestemmelser overholdes.
  ●Anvend ikke medier som ekstraktionsbenzin, butyl-alkohol og methylenklorid sammen med PVC-trykslangen (reduceret levetid)

Brug af trykbeholdere iht. trykbeholderfor- ordningen (§ 13)

1. Den som anvender en tryk- beholder skal holde denne i forsvarlig stand, anvende den korrekt og inspicere den, skal straks udføre nødvendige vedligeholdelses- og reparationsarbejder samt træffe de efter omstændig- hederne nødvendige sikker- hedsforanstaltninger.
2. Tilsynsmyndighederne kan i enkelte tilfælde foreskrive påkrævede overvågningsforanstalt-ninger.

3. En trykbeholder må ikke bruges, hvis den udviser mangler, som kan bringe ansatte eller trediemand i fare.

4. Hvis trykbeholdere i gruppe III, IV VI og VII har skader på trykbærende vægge, som medfører ud-af-drifttagning iht. § 13, afsnit 3, skal ejeren/brugeren underrette den sagkyndige og aftale de nødvendige forholdsregler med denne.

Vedr. ibrugtagning

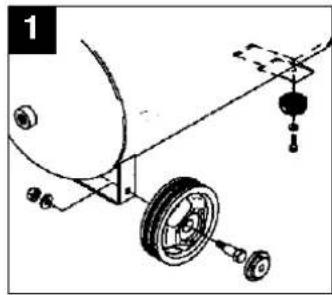

Montering af hjulene, af gummiklodserne:

De medleverede hjul skal monteres som vist på tegning 1. Sørg for, at ventilen sidder udvendigt! De medleverede gummiklodser skal monteres på støttefoden som vist på tegning 1.

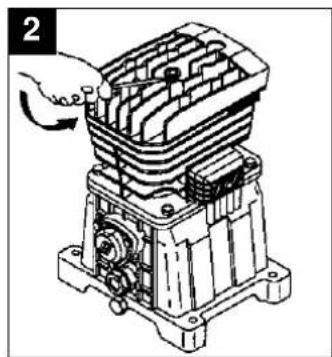

Med en skruetrækker fjernes blindproppen på cylindertopstykket (fig. 2). Den grønne blindprop presses ind i oliepåfyldningsåbningen (fig. 3).

Vær opmærksom på korrekt omdrejningsretning, før maskinen sættes i drift. Se retningspil på overdækning til drivrem eller på ventilatorhjul.

I tilfælde af faseudfald, overbelastning og kortslutning beskyttes drejestrømsmotoren mod viklingsskader af en overbelastningsafbryder. Hvis mærkestrømmen overskrides, kobler overbelastningsafbryderen fra.

Efter en kort afkølingstid kan kompressoren sluttes til igen ved at dreje på TIL/FRA-kontakten på trykafbryderen.

Lange tilledninger samt forlængere, kabeltromler osv. forårsager spændingsfald og kan forhindre motorstart. Ved lave temperaturer under 0_C er motorstart besværliggjort som følge af træghed.

Vigtigt!

Check at omdrejningsretningen er rigtig. Se retningspilen på kileremsskærmen!

DK

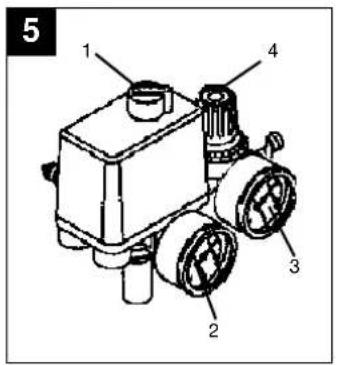

Forklaring til trykluft-armaturet

1. Ind/ud-kontakt
2. Manometer (aflæsning af kedeltrykket)
3. Manometer (det indstillede tryk kan aflæses)
4. Trykreduktionsventil (trykindstilling)

5 1 4 3 2

● Kondensvand:
Kondensvandet skal tømmes af hver dag ved at åbne afvandingsventilerne på undersiden af trykbeholderen.

● Sikkerhedsventil:

Sikkerhedsventilen er indstillet på det højest tilladte tryk for trykbeholderen. Det er ikke tilladt at stille på sikkerhedsventilen eller at fjerne dens plombe.

● Regelmæssig kontrol af oliestanden:

Oliestanden skal være synlig i skueglasset mellem det røde oliestandskontrolpunkt og den øverste kant af skueglasset. Olieskift: Anbefalet olie: SAE 5W/40 eller tilsvarende. Den oprindelige olie skal skiftes efter 100 driftstimer. Derefter skal olien tømmes af for hver

500 driftstimer og ny olie fyldes på.

- Olieskift:

Stands motoren og træk stikket ud af stikkontakten. Når De har elimineret det eventuelle lufttryk, kan De skrue olieaftapningsskruen på kompressorpumpen af. For at olien ikke skal løbe ukontrolleret ud, skal De holde en lille pladerende under og opsamle olien i en beholder. Hvis ikke al olien løber ud, anbefaler vi at vippe kompressoren lidt.

Spildolien afleverer De til en modtagestation for spildolie. Nar olien er lobet ud, skruer De olieaftapningsskruen / skue- glasset i igen.

Den grønne blindprop trækkes af cylindertopstykket. Olie fyldes i, indtil oliestanden når op til det røde mærke i skueglasset (fig. 6). Dernæst presses den grønne blindprop ind i oliepåfyldningsåbningen.

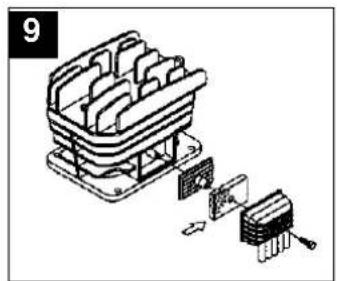

● Rengøring af indsugningsfilteret

Indsugningsfilteret forhindrer indssugning af støv og snavs. Det er nødvendigt at rense dette filter mindst for hver 300 driftstimer. Et tilstoppet indsugningsfilter reducerer kompressorens effekt betydeligt. Filteret kan tages ud som vist på fig. 9, vask filteret i rensebenzin og sæt det i igen.

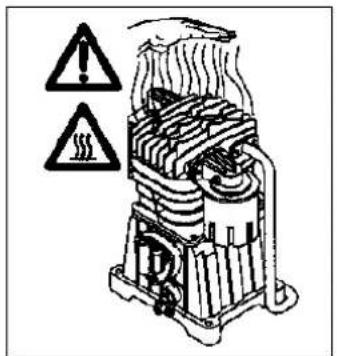

Vigtigt! Vent til kom- pressoren er fuldstændigt afkølet! Forbrændingsfare!

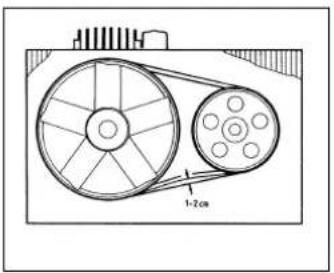

● Efterspænding af kileremmen:

Træk stikket ud. Fjern kileremsafskærmningen. Løsn de fire motorfastgørelsesbolte og tryk motoren bagud med en trækile mellem pumpe og motor, indtil kileremmen er så stram, at den kan trykkes ca. 1 - 2 cm ned med fingrene.

1-2cm

nummer
- Reservedelsnummeret på den ønskede reservedel

Mulige fejlårsager

som kan føre til en overbelastning af motoren og dermed til, at overbelastningssikringen reagerer:

●For høj netspænding
●For høje

omgivelsestemperaturer og utilstrækkelig lufttilførsel

●Defekte kompressorventiler eller utæt kontraventil
- Oliestanden minimal, plejlstangslejet går tungt

Start vekselstrømsmotorerne igen efter afkølingspausen. Undgå at røre ved varme aggregatdele og rørledninger.

Reservedelsbestilling

Ved bestilling af reservedele skal der gives følgende oplysninger:

●Apparattype
●Apparatets varenummer
●Apparatets identifikations-

Garantiperioden regnes fra købsdatoen og er gældende i 2 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer
