BRUKSANVISNING EasySpiritLevel BOSCH
Svensk .... Sidan 66
Norsk....Side 72
Suomi ....Sivu 79
Produkt- og ydelsesbeskrivelse
(6) Knap til signaltone
Tekniske data
Vedligeholdelse og service
Vedligeholdelse og rengøring
Kundeservice og anvendelsesrådgivning
Alle anvisningene må leses og følges. Hvis måleverktøyet ikke brukes i samsvar med de foreliggende anvisningene, kan de integrerte beskyttelsesinnretningene bli skadet. TA GODT VARE PÅ ANVISNINGENE.
▶ Reparasjon av måleverktøyet må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. På den måten opprettholdes sikkerheten til måleverktøyet.
Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damp.
Produktbeskrivelse og ytelsesspesifikasjoner
Se illustrasjonene i begynnelsen av bruksanvisningen.
Forskriftsmessig bruk
Måleverktøyet er beregnet for kontroll og innretting av vannrette og loddrette linjer.
Måleverktøyet er egnet for bruk innen- og utendørs.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene refererer til bildet av måleverktøyet på illustrasjonssiden.
(1) LED-helningsindikator (overside)
(2) Batterideksel
(3) Lås for batterideksel
(4) LED-helningsindikator (freemside)
(5) Av/på-knapp
(6) Knapp for lydsignal
Tekniske data
| Digital helningsmåler EasySpiritLevel | |
| Artikkelnummer | 3 603 F67 0... |
| Måleområde ved 0°/90°/180°/270° ±3° | |
| Målenøyaktighet ved 0°/90°/180°/270°A) | ±0,1° |
| Driftstemperatur -10 °C ... +50 °C | |
| Lagringstemperatur -20 °C ... +70 °C | |
| Maks. brukshøyde over referansehøyde | 2000 m |
| Maks. relativ luftfuktighet. 90 % | |
| Forurensningsgrad i henhold til IEC 61010-1 | 2B) |
| Batterier 2 × 1,5 V LR6 (AA) | |
| Driftstid ca. 20 t | |
| Automatisk utkobling etter ca. 20 min | |
74 | Norsk
Digital helningsmåler EasySpiritLevel
| Vekt i samsvar med EPTA-Procedure01:2014 | 0,46 kg |
Mål (lengde × bredde × høyde) 400 × 32 × 64 mm
A) Ved alle andre måleområder er målenøyaktigheten ±0,2°.
B) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens.
Montering
Sette inn / bytte batterier
Det anbefales å bruke alkaliske manganbatteriet til måleverktøyet. For å åpne batteridekselet (2) trykker du på låsen (3) og vipper opp batteridekselet. Sett inn batteriene. Pass på riktig polaritet, som vist på innsiden av batterirommet.

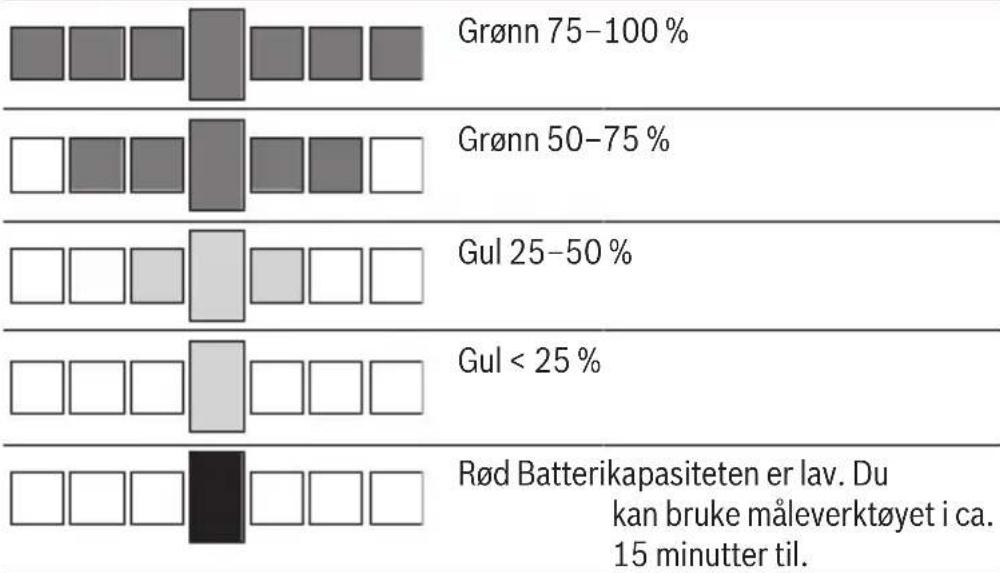

Batteriindikator
LED-helningsindikatoren (4) blinker när den er slått på og viser gjeldende status for batteriene i 3 sekunder på følgende måte:
Visning Farge Kapasitet
bar
| Category | Value (%) | |---|---| | Grønn | 75-100 | | Grønn | 50-75 | | Gul | 25-50 | | Gul | < 25 | | Rød Batterikapasiteten er lav. Du kan bruke måleverktøyet i ca. 15 minutter til. | |Skift alltid ut alle batteriene samtidig. Bruk bare batterier fra samme produsent og med samme kapasitet.
Ta batteriene ut av måleverktøyet når du ikke skal bruke det på lengre tid. Batteriene kan korrodere ved lengre tids lagring i måleverktøyet og utlades automatisk.
Bruk
Igangsetting
▶ Beskytt måleverktøyet mot fuktighet og direkte sollys.
Måleverktøyet må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel ikke ligge lenge i bilen. Ved store temperatursvingninger bør måleverktøyet tempereres før det brukes. Ved ekstreme temperaturer eller temperatursvingninger kan målevertøyets presisjon svekkes.
Sørg for at kontaktflatene og anleggskantene til måleverktøyet alltid er rene. Beskytt måleverktøyet mot slag og støt. Smusspartikler eller deformeringer kan føre til feilmålinger.
▶ Unngå kraftige støt mot måleverktøyet, og unngå at det faller ned. Etter sterk ytre påvirkning på måleverktøyet bør du alltid foreta en kalibrering før du fortsetter arbeidet.
Inn-/utkobling
For å slå på eller av måleverktøyet trykker du på av/på-knappen (5). Hvis ingen knapp på måleverktøyet trykkes inn i løpet av ca. 20 minutter eller måleverktøyet beveges, kobles måleverktøyet automatisk ut, slik at batteriene spares.
Slå lydsignal på/av
Trykk på knappen for lydsignal (6) for å slå på eller av lydsignalet. Når du slår på måleverktøyet, er lydsignalet som standard slått av.
Helningsindikator
Legg måleverktøyet oppå den loddrette eller vannrette overflaten som skal måles.
Måleverdien oppdateres hver gang måleverktøyet beveges. Måleverdien gjengis optisk ved hjelp av LED-helningsindikatorene på oversiden (1) og fremsiden (4) og akustisk med et lydsignal på følgende måte:
76 | Norsk
| Visning Farge Lydsignal Måleverd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grønn Kontinuerlig lyd ±0,1° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grønn Kontinuerlig lyd 0,1°-0,2° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gul/grønn Korte lyder raskt etter hverandre | 0,2°-0,6° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gul/grønn Lange lyder sakte etter hverandre | 0,6°-1,0° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gul/grønn Kort lyd 1,0°-1,4° | 0,6°-1,0° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gul Kort lyd 1,4°-1,8° | 0,6°-1,0° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rød/gul Kort lyd 1,8°-2,2° | 0,6°-1,0° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rød/gul KORT lyd 2,2°-2,6° | 0,6°-3,0° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rød/gul KORT lyd 2,6°-3,0° | 0,6°-3,0° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rød Ingen lyd >3,0° | 0,6°-3,0° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Klistremerkene som følger med, inneholder anvisninger om helningsindikatoren.
Kalibrering av måleverktøyet
Kontroller måleverktøyets nøyaktighet før kritiske målinger, etter store temperaturendringer og etter harde støt.
For å kontrollere nøyaktigheten utfører du en måling. Drei måleverktøyet 180° rundt den loddrette aksen, og utfør den samme målingen på nytt.
Flaten du setter måleverktøyet på, må ikke avvike mer enn 3° fra vannrett stilling. Nærmere informasjon om kalibrering står på klistremerkene som følger med.
- Slå på måleverktøyet.
- Trykk på knappen for lydsignalet (6) og hold knappen inntrykt i 5 sekunder. Alle LED-ene på LED-helningsindikatoren (4) blinker grønt.
- Legg måleverktøyet på en vannrett flate.
- Trykk kort på knappen for lydsignalet (6) for å starte kalibreringen. LEDene på LED-helningsindikatoren (4) blinker etter hverandre.
- Når den første kalibreringen er avsluttet med vellykket resultat, blinker alle LED-ene på LED-helningsindikatoren (4) grønt samtidig, og et kort lydsignal høres.
- Drei måleverktøyet 180° rundt den loddrette aksen: LED-helningsindikatoren på oversiden (1) peker fremdeles opp, LED-helningsindikatoren på forsiden (4) befinner seg på den siden som vender bort fra deg.
– Trykk kort en gang til på knappen for lydsignal (6). LED-ene på LED-helningsindikatoren (4) blinker på nytt etter hverandre. - Når den andre kalibreringen er fullført med vellykket resultat, lyser alle LED-ene på LED-helningsindikatoren (4) konstant grønt, og to kort lydsignal høres. Måleverktøyet er nå klart til bruk.
- Merknad: Hvis kalibreringen mislyktes, går måleverktøyet tilbake til måledrift. Kalibreringen må startes på nytt.
Som kontroll kan det gjennomføres en andre kalibrering på en loddrett flate. Da utføres trinnene ovenfor på en loddrett flate, som ikke avviker med mer enn 3° fra loddrett, og måleverktøyet må dreies 180° rundt den vannrette aksen.
Service og vedlikehold
Vedlikehold og rengjøring
Sørg for at måleverktøyet alltid er rent.
78 | Norsk
Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler.
Hvis måleverktøyet skulle utsettes for regn over lengre tid, kan funksjonen bli begrenset. Etter at det er helt tørket kan imidlertid måleverktøyet igjen brukes uten begrensninger. En kalibrering er ikke nødvendig.
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com
Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Du finner adresser til andre verksteder på:
Lever måleverktøyet, tilbehøret og emballasjen til gjenvinning.
Måleverktøy og batterier må ikke kastes som vanlig husholdningsavfall!
Bare for land i EU:
Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må måleverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte.
Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.
