BEDIENUNGSANLEITUNG EasySpiritLevel BOSCH

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

Deutsch......Seite 5

Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. BEWAHREN SIE DIESE ANWEISUN-

GEN GUT AUF.

▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Prüfen und Ausrichten von Waagerechten und Senkrechten.

Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

(1) LED-Neigungsanzeige (Oberseite)
(2) Batteriefachdeckel
(3) Arretierung des Batteriefachdeckels
(4) LED-Neigungsanzeige (Vorderseite)

6 | Deutsch

(5) Ein-/Aus-Taste
(6) Taste Signalton

Technische Daten

Digitaler Neigungsmesser EasySpiritLevel
Sachnummer	3 603 F67 0...
Messbereich bei 0°/90°/180°/270° ±3°
Messgenauigkeit bei 0°/90°/180°/270°A)	±0,1°
Betriebstemperatur -10 °C ... +50 °C
Lagertemperatur -20 °C ... +70 °C
max. Einsatzhöhe über Bezugshöhe 2000 m
relative Luftfeuchte max. 90 %
Verschmutzungsgrad entsprechend IEC 61010-1	2B)
Batterien 2 × 1,5 V LR6 (AA)
Betriebsdauer ca. 20 h
Abschaltautomatik nach ca. 20 min
Gewicht entsprechend EPTA-Procedure 01:2014	0,46 kg
Maße (Länge × Breite × Höhe) 400 × 32 × 64 mm

A) Bei allen anderen Messbereichen beträgt die Messgenauigkeit ±0,2°.
B) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

Zum Öffnen des Batteriefachdeckels (2) drücken Sie die Arretierung (3) und klappen den Batteriefachdeckel auf. Setzen Sie die Batterien ein.

Deutsch | 7

Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.

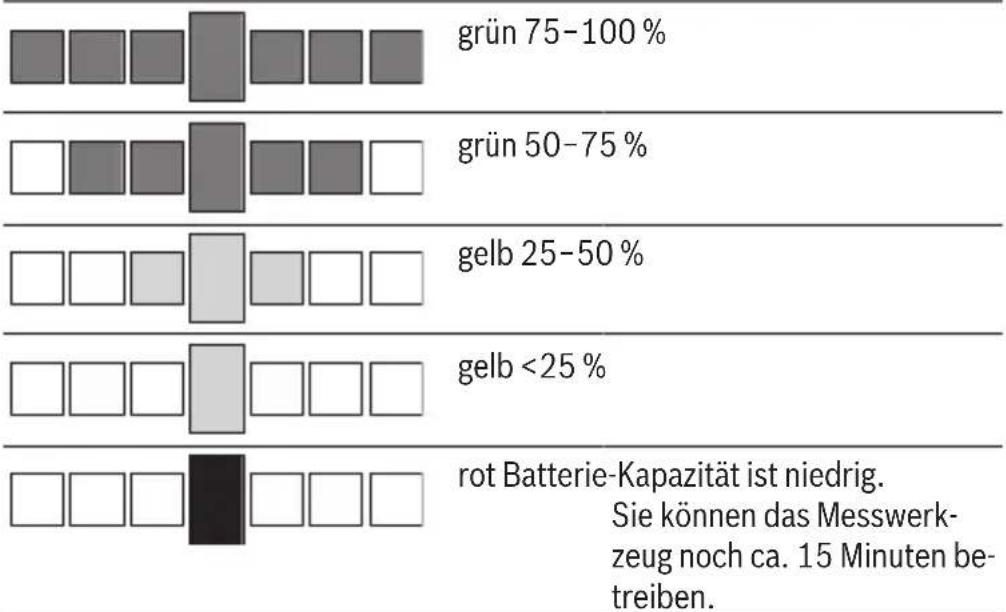

Batterie-Anzeige

Die LED-Neigungsanzeige (4) blinkt nach dem Einschalten und zeigt für 3 Sekunden den aktuellen Status der Batterien wie folgt an:

Anzeige Farbe Kapazität

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

▶ Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

▶ Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei

8 | Deutsch

extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.

▶ Halten Sie die Auflageflächen und Anlegekanten des Messwerkzeugs sauber. Schützen Sie das Messwerkzeug vor Stoß und Schlag.

Schmutzpartikel oder Verformungen können zu Fehlmessungen führen.

▶ Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Kalibrierung durchführen.

Ein-/Ausschalten

Drücken Sie zum Ein- bzw. Ausschalten des Messwerkzeugs die Ein-/Aus-Taste (5).

Wird ca. 20 min lang keine Taste am Messwerkzeug gedrückt oder das Messwerkzeug bewegt, dann schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab.

Signalton ein-/ausschalten

Drücken Sie die Taste Signalton (6), um den Signalton ein- oder auszuschalten.

Wenn Sie das Messwerkzeug einschalten, ist der Signalton standardmäßig ausgeschaltet.

Neigungsanzeige

Stellen Sie das Messwerkzeug auf die zu messende senkrechte oder waage-rechte Oberfläche.

Der Messwert wird bei jeder Bewegung des Messwerkzeugs aktualisiert. Der Messwert wird optisch über die LED-Neigungsanzeigen an der Oberseite (1) und der Vorderseite (4) und akustisch über einen Signalton wie folgt wiedergegeben:

grün durchgehender ±0,1^ Ton

grün durchgehender 0,1°- Ton 0,2°

Deutsch | 9

Anzeige Farbe Signalton Messwer-				te
		gelb / grün	schnell aufeinanderfolgende Töne	0,2° - 0,6°
		gelb / grün	langsam aufeinanderfolgende Töne	0,6° - 1,0°
		gelb / grün	kurzer Ton 1,0° -	1,4°
		gelb kurzer Ton 1,4° -		1,8°
		rot / gelb kurzer Ton 1,8° -		2,2°
		rot / gelb kurzer Ton 2,2° -		2,6°
		rot / gelb kurzer Ton 2,6° -		3,0°
		rot kein Ton >3,0°

Die mitgelieferten Aufkleber enthalten Hinweise zur Neigungsanzeige.

Kalibrierung des Messwerkzeugs

Überprüfen Sie die Genauigkeit des Messwerkzeugs vor kritischen Messungen, nach starken Temperaturänderungen sowie nach starken Stößen.

Um die Genauigkeit zu überprüfen, führen Sie eine Messung durch. Drehen Sie das Messwerkzeug 180° um die senkrechte Achse und führen Sie die gleiche Messung erneut durch. Vergleichen Sie die zwei Messwerte. Wenn die Messwerte nicht identisch sind, führen Sie eine Kalibrierung durch.

Kalibrierung durchführen

Die Fläche, auf die Sie das Messwerkzeug auflegen, darf nicht mehr als 3° von der Waagerechten abweichen. Weitere Hinweise zur Kalibrierung finden Sie auf den mitgelieferten Aufklebern.

10 | Deutsch

– Schalten Sie das Messwerkzeug ein.
- Drücken Sie die Taste Signalton (6) und halten Sie die Taste für 5 Sekunden gedrückt. Alle LEDs der LED-Neigungsanzeige (4) blinken grün.
– Legen Sie das Messwerkzeug auf eine waagerechte Fläche.
- Drücken Sie kurz die Taste Signalton (6), um die Kalibrierung zu starten. Die LEDs der LED-Neigungsanzeige (4) blinken nacheinander auf.
- Wenn die erste Kalibrierung erfolgreich abgeschlossen ist, blinken alle LEDs der LED-Neigungsanzeige (4) gleichzeitig grün und ein kurzer Signalton ist zu hören.
- Drehen Sie das Messwerkzeug 180° um die senkrechte Achse: Die LED-Neigungsanzeige auf der Oberseite (1) zeigt weiterhin nach oben, die LED-Neigungsanzeige auf der Vorderseite (4) befindet sich auf der zu Ihnen abgewandten Seite.
- Drücken Sie erneut kurz die Taste Signalton (6). Die LEDs der LED-Neigungsanzeige (4) blinken erneut nacheinander auf.
- Wenn die zweite Kalibrierung erfolgreich abgeschlossen ist, leuchten alle LEDs der LED-Neigungsanzeige (4) durchgängig grün und zwei kurze Signaltöne sind zu hören. Das Messwerkzeug kann nun betrieben werden.
- Hinweis: Wenn die Kalibrierung fehlgeschlagen ist, kehrt das Messwerkzeug zurück in den Messbetrieb. Die Kalibrierung muss erneut gestartet werden.

Zur Verifizierung kann eine zweite Kalibrierung an einer senkrechten Fläche durchgeführt werden. Dafür die oben genannten Schritte durchführen an einer senkrechten Fläche, die nicht mehr als 3° von der Senkrechten abweicht und das Messwerkzeug um 180° um die waagrechte Achse drehen.

Wartung und Service

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Sollte das Messwerkzeug über längere Zeit dem Regen ausgesetzt sein, kann es zur Beeinträchtigung seiner Funktion kommen. Nach dem vollständigen

Abtrocknen ist das Messwerkzeug jedoch wieder uneingeschränkt einsatzbereit. Eine Kalibrierung ist nicht erforderlich.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr

12 | Deutsch

gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m ^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen

mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.
