KULLANIM KILAVUZU EasySpiritLevel BOSCH

tr Orijinal işletme talimatı

Türkçe...... Sayfa 93

عربية 104

۱۱۱ فارسی کفحه

(1) (2) (3) (4) (5) (6) (4)

4

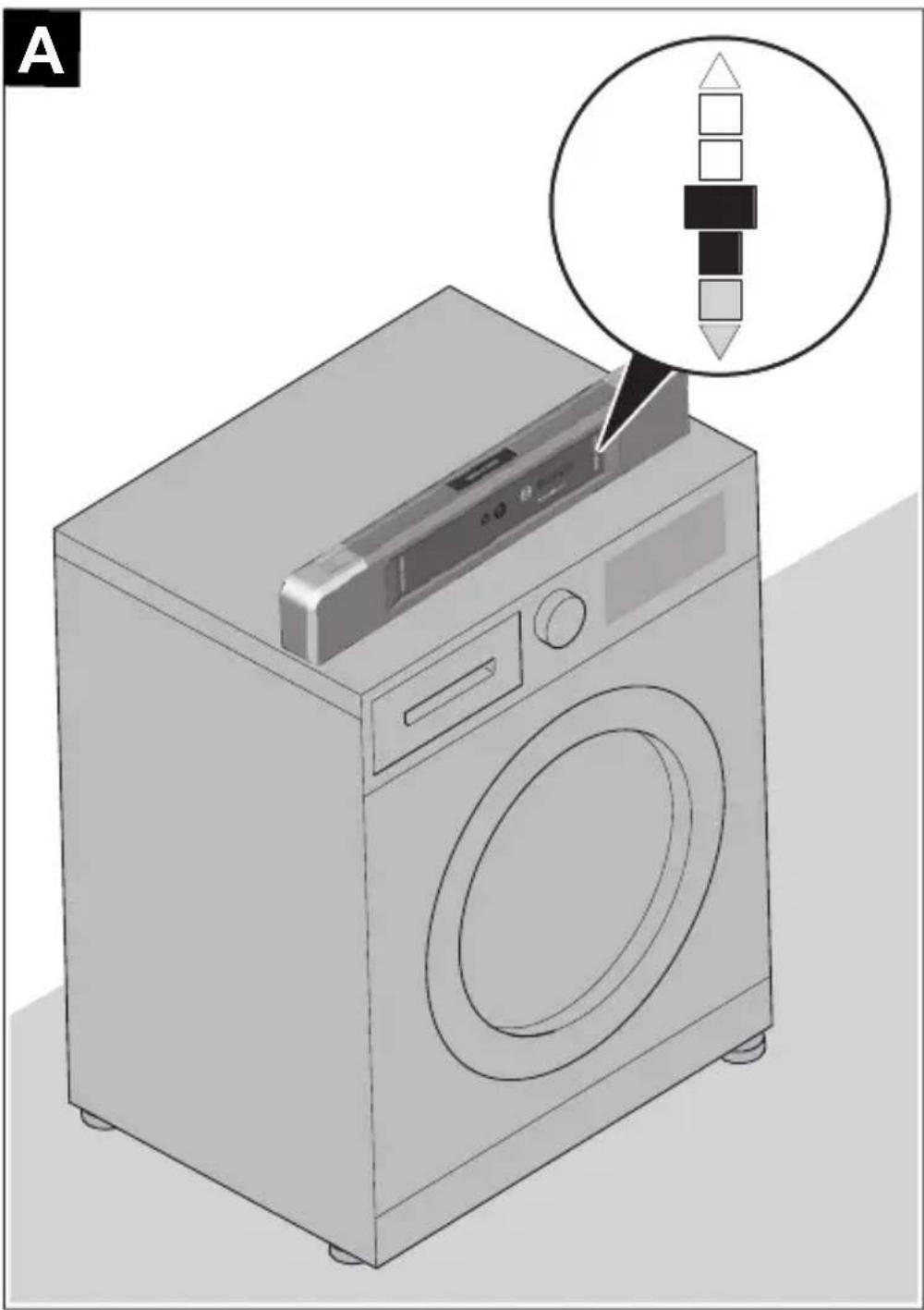

A

Deutsch

Sicherheitshinweise

Bütün talimat ve uyarılar okunmalı ve bunlara uyulmalıdır. Ölçme cihazı bu güvenlik talimatına uygun olarak kullanılmazsa, ölçme cihazına entegre koruyucu donanımların işlevi kısıtlanabilir. BU TALİMATI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN.

Ölçme cihazının sadece kalifiye uzman personel tarafından ve orijinal yedek parçalarla onarılmasını sağlayın. Bu sayede ölçme cihazının güvenliğini sağlarsınız.

94 | Türkçe

Ölçme cihazı ile içinde yanıcı sıvılar, gazlar veya tozlar bulunan patlama riski bulunan ortamlarda çalışmayın. Ölçme cihazı içinde tozu veya buharları tutuşturabilecek kıvılcımlar oluşabilir.

Ürün ve performans açıklaması

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu ölçme aleti yatay ve dikeylerin kontrol edilmesi ve hizalanması için tasarlanmıştır.

Bu ölçme cihazı kapalı mekanlarda ve açık havada kullanılmaya uygundur.

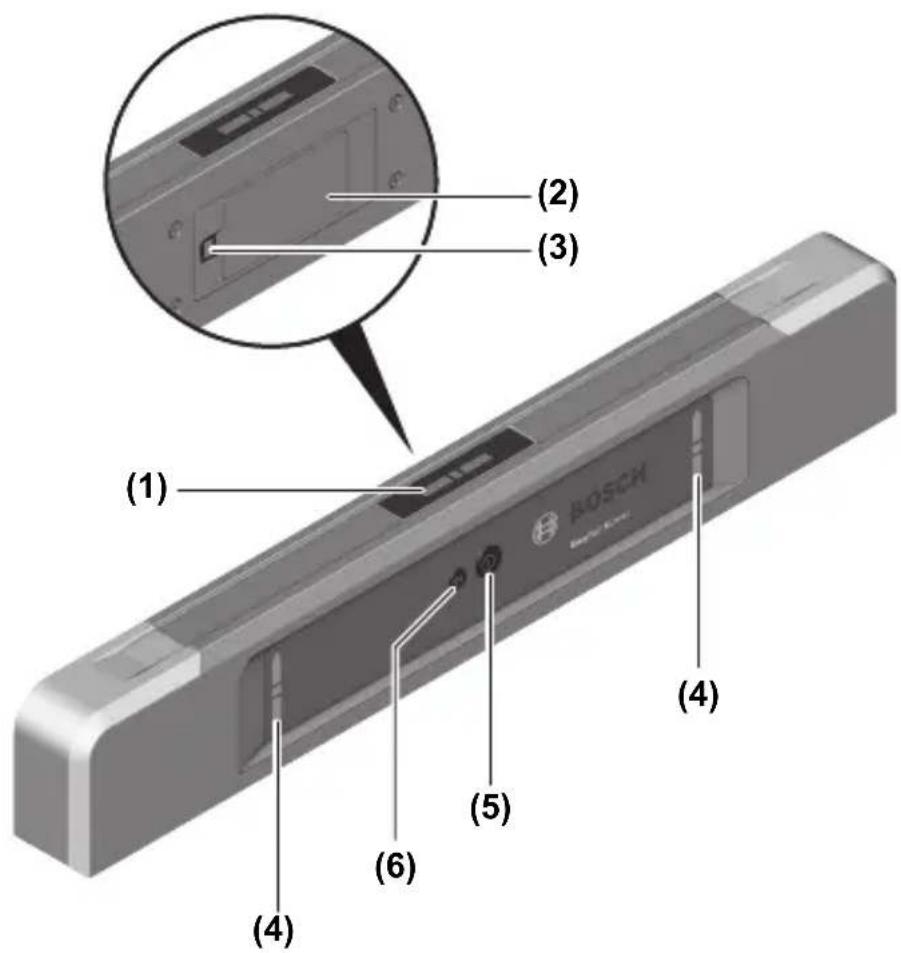

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları ile grafik sayfasındaki ölçme cihazı resmindeki numaralar aynıdır.

(1) LED eğim göstergesi (üst taraf)
(2) Pil haznesi kapağı
(3) Pil haznesi kapağı kilidi
(4) LED eğim göstergesi (ön taraf)
(5) Açma/kapama tuşu
(6) Sinyal sesi tuşu

Teknik veriler

Dijital eğim ölçer EasySpiritLevel
Sipariş numarası	3 603 F67 0...
0^/90^/180^/270^ de ölçüm aralığı ± 3^
0^/90^/180^/270^ de ölçüm hassasiyeti A)	± 0,1^
Çalışma sıcaklığı -10^ ... +50 °C
Saklama sıcaklığı -20^ ... +70 °C
Referans yükseklik üzerinde maks. uygulama yüksekliği	2000 m

1 609 92A 7GE | (01.09.2022) Bosch Power Tools

Türkçe | 95

Dijital eğim ölçer EasySpiritLevel
Bağıl hava nemi maks. %90
IEC 61010-1 uyarınca kirlenme derecesi	2^B)
Piller 2 × 1,5 V LR6 (AA)
İşletme süresi, yakl. 20 sa
Otomatik kapanma, yaklaşık. 20 dak
Ağırlığı EPTA-Procedure 01:2014 uyarınca	0,46 kg
Ölçüleri (uzunluk × genişlik × yükseklik)	400 × 32 × 64 mm

A) Diğer tüm ölçüm aralıkları için ölçüm hassasiyeti ±0,2°dir.
B) Zaman zaman yoğunlaşma nedeniyle iletkenlik görülebilmesine rağmen, sadece iletken olmayan bir kirlenme ortaya çıkar.

Montaj

Pillerin takılması/değiştirilmesi

Bu ölçme cihazının alkali mangan bataryalarla çalıştırılması tavsiye olunur. Pil haznesi kapağını (2) açmak için kilidin (3) üzerine bastırın ve pil haznesi kapağını yukarı kaldırın. Pilleri yerlerine yerleştirin.

Batarya gözünün iç tarafındani şekilde bakarak doğru kutuplama yapın.

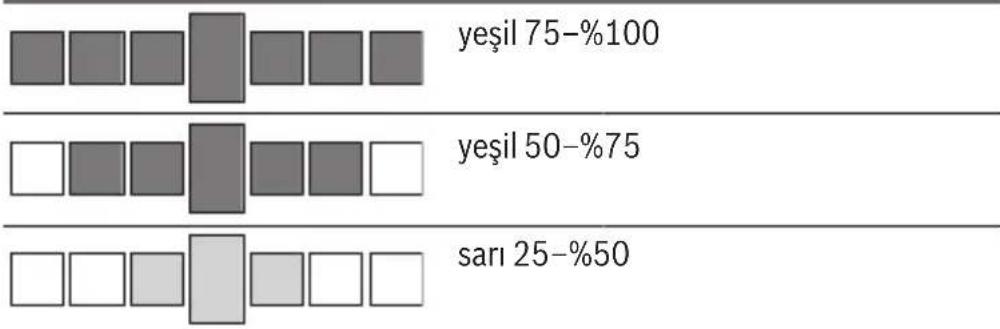

Pil göstergesi

LED eğim göstergesi (4) açıldıktan sonra yanıp söner ve pillerin mevcut durumunu 3 saniye boyunca aşağıdaki şekilde gösterir:

Gösterge Renk Kapasite

Bosch Power Tools 1 609 92A 7GE | (01.09.2022)

96 | Türkçe

Gösterge Renk Kapasite

kırmızı Pil kapasitesi düşük. Ölçme aletini yaklaşık 15 dakika daha çalıştırabilirsiniz.

Bütün bataryaları daima eşzamanlı olarak değiştirin. Daima aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

Uzun süre kullanmayacaksanız pilleri ölçüm aletinden çıkarın. Piller uzun süre ölçüm aleti içinde kullanım dışı kaldırlarında korozyona uğrayabilir ve kendiliğinden boşalabilir.

işletim

Çalıştırma

Ölçme cihazını nemden ve doğrudan gelen güneş ışınından koruyun.
Ölçme cihazını aşırı sıcaklıklara veya sıcaklık dalgalanmalarına maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık dalgalanmalarından sonra ölçme cihazını tekrar çalıştırmadan önce ortam sıcaklığına uyum göstermesini bekleyin. Aşırı sıcaklıklarda veya sıcaklık dalgalanmalarında ölçme cihazının hassaslığı olumsuz yönde etkilenebilir.
Ölçüm aletinin dayama yüzeyini ve dayama kenarını her zaman temiz tutun. Ölçüm aletini darbe ve çarpmalardan koruyun. Kir parçacıkları ve deformasyonlar hatalı ölçme sonuçlarına neden olabilir.
Ölçme aletinin şiddetli çarpma ve düşmeye maruz kalmamasına dikkat edin. Ölçme aletine dışarıdan şiddetli etki olduğunda, çalışmaya devam etmeden önce daima bir kalibrasyon yapmalısınız.

Açma/kapama

Ölçüm aletini açmak veya kapatmak için açma/kapatma tuşuna (5) basın. Ölçme aletindeki hiçbir düğmeye yakl. 20 dak. boyunca basılmazsa veya ölçme aleti hareket ettirilirse pilleri korumak için ölçme aleti otomatik olarak kapanır.

Sinyal sesinin açılması/kapatılması

Sinyal sesini açmak veya kapatmak için sinyal sesi (6) tuşuna basın.

Ölçme aletini açtığınızda sinyal sesi de standart olarak kapanır.

Eğim göstergesi

Ölçme aletini ölçülecek dikey veya yatay yüzeye yerleştirin.

Ölçme değeri her ölçme aletinin her hareketinde güncelleşir. Ölçme değeri, üst (1) ve ön (4) taraftaki LED eğim göstergeleri aracılığıyla görsel olarak ve bir sinyal sesi aracılığıyla akustik olarak aşağıdaki gibi yansıtılır:

Gösterge Renk Sinyal sesi Ölçme

değeri

kırmızı ses yok > 3,0°

Verilen etiketler eğim göstergesi hakkında bilgi içerir.

Ölçme aletinin kalibre edilmesi

Kritik ölçmelerden önce, aşırı sıcaklık değişikliklerinden sonra ve şiddetli çarpmalardan sonra ölçüm aletinin hassasiyetini kontrol edin.

Hassasiyeti kontrol etmek için bir ölçüm yapın. Ölçme aletini dikey eksen etrafında 180° döndürün ve aynı ölçümü tekrar yapın. İki ölçme değerini karşılaştırın. Ölçme değerleri aynı değilse bir kalibrasyon gerçekleştirin.

Kalibrasyonun gerçekleştirilmesi

Ölçme aletini dayadığınız yüzey, yataylıktan 3°'den fazla sapmamalıdır. Kalibrasyonla ilgili daha fazla bilgiyi birlikte verilen etiketlerde bulabilirsiniz.

• Ölçme aletini açın.
• Sinyal sesi (6) tuşuna basın ve 5 saniye boyunca basılı tutun. LED eğim göstergesinin (4) tüm LED'leri yeşil renkte yanıp söner.
  – Ölçme aletini yatay bir yüzeye dayayın.
• Kalibrasyonu başlatmak için sinyal sesi (6) tuşuna kısa süreli basın. LED eğim göstergesinin (4) LED'leri birbiri ardına yanıp söner.
• İlk kalibrasyon başarıyla tamamlandığında, LED eğim göstergesinin (4) tüm LED'leri aynı anda yeşil renkte yanıp söner ve kısa bir sinyal sesi duyulur.
• Ölçme aletini dikey eksen etrafında 180° döndürün: Üst taraftaki (1) LED eğim göstergesi yukarı bakmaya devam eder, ön taraftaki (4) LED eğim göstergesi sizden uzağa bakan taraftadır.
• Sinyal sesi (6) tuşuna yeniden kısa süreli olarak basın. LED eğim göstergesinin (4) LED'leri yeniden birbiri ardına yanıp söner.
• İkinci kalibrasyon başarıyla tamamlandığında, LED eğim göstergesinin (4) tüm LED'leri sabit yeşil yanacak ve iki kısa sinyal sesi duyulacaktır. Ölçme aleti artık çalıştırılabilir.
  – Bilgi: Kalibrasyon başarısız olursa ölçme aleti ölçüm moduna geri döner. Kalibrasyon yeniden başlatılmalıdır.

Doğrulama için dikey bir yüzey üzerinde ikinci bir kalibrasyon gerçekleştirilebilir. Bunu yapmak için, yukarıdaki adımları dikeyden 3° den fazla sapmayan dikey bir yüzey üzerinde gerçekleştirin ve ölçme aletini yatay eksen etrafında 180° döndürün.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını her zaman temiz tutun.

Ölçme cihazını suya veya başka sıvılar içine daldırmayın.

Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Ölçüm aleti uzun süre yağmur altında kalacak olursa işlevlerinde aksamalar olabilir. Tam olarak kuruduktan sonra ölçüm aleti işlevlerini tam olarak yerine getirir. Bu gibi durumlarda bir kalibrasyon gerekli değildir.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar.

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok.No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bağrı açıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu / Konya

100 | Türkçe

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Akgül Motor Bobinaj San. Ve Tİc. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer / Bursa

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERI

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd.

Sti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Türkçe | 101

Aydinevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 Iskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun / HATAY

Tel:[phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

102 | Türkçe

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

İŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez / ADANA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Ölçme cihazları, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Ölçme cihazını ve bataryaları evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

Atık elektrikli ve elektronik cihazlara ilişkin 2012/19/EU sayılı Avrupa yönetmeliği ve ulusal hukuktaki uygulaması uyarınca, kullanım ömrünü tamamlamış ölçme aletleri ve 2006/66/EC sayılı Avrupa yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı ayrı toplanmalı ve çevre kurallarına uygun şekilde imha edilmek üzere bir geri dönüşüm merkezine gönderilmelidir.

Türkçe | 103

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.
