MANUAL DE USUARIO EasySpiritLevel BOSCH
Español ...... Página 29
Indicaciones de seguridad
Lea y observe todas las instrucciones. Si el aparato de medición no se utiliza según las presentes instrucciones, pueden menoscabarse las medidas de seguridad integradas en el aparato de medición. GUARDE BIEN ESTAS INSTRUCCIONES.
Sólo deje reparar el aparato de medición por personal técnico calificado y sólo con repuestos originales. Solamente así se mantiene la seguridad del aparato de medición.
No trabaje con el aparato de medición en un entorno potencialmente explosivo, en el que se encuentran líquidos, gases o polvos inflamables. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.
Descripción del producto y servicio
Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.
Utilización reglamentaria
El aparato de medición ha sido diseñado para comprobar y alinear líneas horizontales y verticales.
El aparato de medición es apropiado para ser utilizado en el interior y a la in-temperie.
Componentes principales
La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.
(1) Indicador LED de inclinación (lado superior)
(2) Tapa del compartimento de las pilas
(3) Enclavamiento de la tapa del compartimento de las pilas
30 | Español
(4) Indicador LED de inclinación (lado delantero)
(5) Tecla de conexión/desconexión
(6) Tecla de señal acústica
Datos técnicos
| Inclinómetro digital EasySpiritLevel | |
| Número de artículo | 3 603 F67 0... |
| Margen de medición para 0^/90^/180^/270^ | ± 3^ |
| Precisión de medición para 0^/90^/180^/270^°A) | ± 0,1^ |
| Temperatura de servicio -10^ +50^ | |
| Temperatura de almacenamiento -20^ +70^ | |
| Altura de aplicación máx. sobre la altura de referencia | 2.000 m |
| Humedad máx. relativa del aire. 90 % | |
| Grado de contaminación segúnIEC 61010-1 | 2^B) |
| Pilas 2 × 1,5 V LR6 (AA) | |
| Duración del servicio aprox. 20 h | |
| Sistema automático de desconexióntras aprox. | 20 min |
| Peso según EPTA-Procedure01:2014 | 0,46 kg |
| Medidas (longitud × ancho × altura) 400 × 32 × 64 mm | |
A) Para todos los demás márgenes de medición, la precisión de la medición es de ±0,2°.
B) Sólo se produce un ensuciamiento no conductor, sin embargo ocasionalmente se espera una conductividad temporal causada por la condensación.
Montaje
Colocar/cambiar las pilas
Para el funcionamiento de la herramienta de medición se recomiendan pilas alcalinas de manganeso.
Para abrir la tapa del compartimento de las pilas (2) pulse el bloqueo (3) y abra la tapa del compartimento de las pilas. Coloque las pilas.
Observe en ello la polaridad correcta conforme a la representación en el lado interior del compartimiento de pilas.

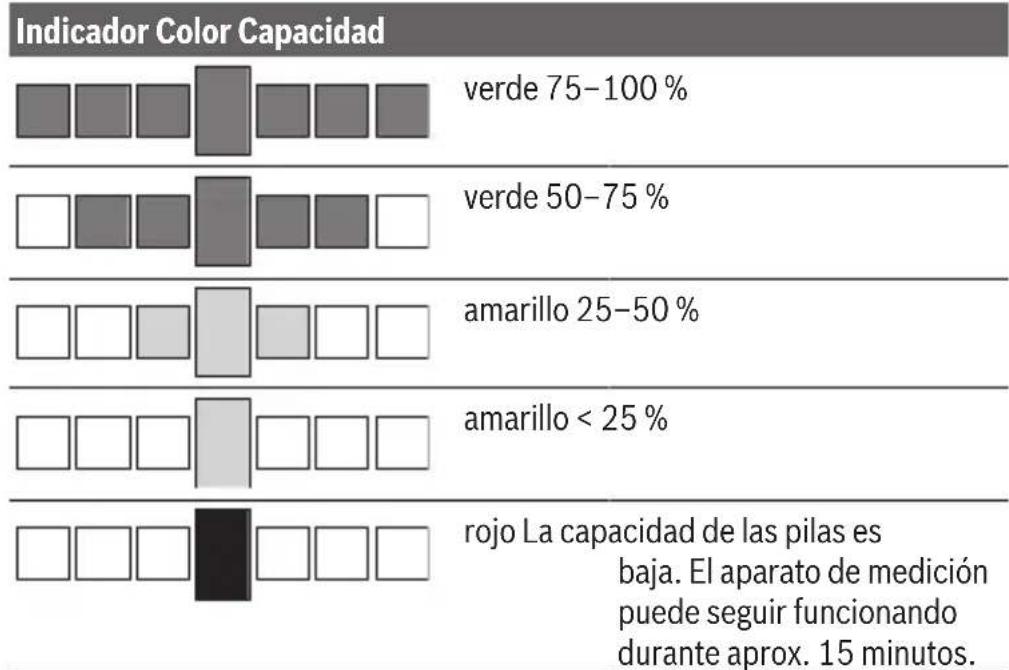

Indicación de pila
El indicador LED de inclinación (4) parpadea tras la conexión e indica el estado actual de las pilas durante 3 segundos de la siguiente manera:
bar
Indicator Color Capacidad | Indicator | Color Capacidad (%) | | :--- | :--- | | verde | 75-100 | | verde | 50-75 | | amarillo | 25-50 | | amarillo | < 25 | | rojo La capacidad de las pilas es baja. El aparato de medición puede seguir funcionando durante aprox. 15 minutos.Reemplace siempre simultáneamente todas las pilas. Utilice sólo pilas de un fabricante y con igual capacidad.
▶ Retire las pilas del aparato de medición, si no va a utilizarlo durante un periodo largo. Si las pilas se almacena durante mucho tiempo en el aparato de medición, pueden corroerse y autodescargarse.
32 | Español
Funcionamiento
Puesta en marcha
▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición a temperaturas extremas o fluctuaciones de temperatura. No la deje, por ejemplo, durante un tiempo prolongado en el automóvil. En caso de fuertes fluctuaciones de temperatura, deje que se estabilice primero la temperatura de la herramienta de medición antes de la puesta en servicio. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la exactitud del aparato de medición.
Mantenga limpias las superficies de apoyo y los bordes de apoyo del aparato de medición. Proteja el aparato de medición ante choques y golpes. Las partículas de suciedad o una deformación pueden provocar medidas erróneas.
Evite que el aparato de medición reciba golpes o que se caiga. Si el aparato de medición padece fuertes impactos externos, deberá realizar siempre una calibración antes de continuar con los trabajos.
Interruptor de conexión/desconexión
Para conectar o desconectar el aparato de medición, pulse la tecla de conexión/desconexión (5).
Si no se presiona ninguna tecla del aparato de medición o se mueve el aparato de medición durante aprox. 20 minutos, entonces el aparato de medición se apaga automáticamente para proteger las pilas.
Conexión/desconexión de la señal acústica
Presione la tecla tono de señal (6)/, para conectar o desconectar el tono de señal.
Al conectar el aparato de medición, el tono de señal está desactivado por defecto.
Indicador de inclinación
Coloque el aparato de medición en la superficie vertical u horizontal a medir. El valor de medición se actualiza con cada movimiento del aparato de medición. El valor de medición se indica visualmente a través de los indicadores
LED de inclinación situados en el lado superior (1) y en el lado delantero (4), y acústicamente a través de un tono de señal, como se indica a continuación:
| Indicador Color Tono de señal Valor de | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| verde tono continuo ±0,1° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| verde tono continuo 0,1°-0,2° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| amarillo/ verde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| amarillo/ verde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| amarillo/ verde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| amarillo/ verde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| amarillo/ verde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| amarillo/ verde | amarillo/ tono corto 1,4°-1,8° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| amarillo/ tono corto 1,4°-1,8° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| rojo/ama-rillo | rojo/ama-rillo | tono corto 1,8°-2,2° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| rojo/ama-rillo | tono corto 2,2°-2,6° | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | rojo/ama-rillo | ROJO/INGUN | tono >3,0° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Los adhesivos suministrados contienen indicaciones sobre el indicador de inclinación.
34 | Español
Calibración del aparato de medición
Siempre controle la precisión del aparato de medición antes de realizar mediciones muy precisas y tras un cambio brusco de temperatura o de un fuerte golpe.
Para comprobar la precisión, tome una medición. Gire el aparato de medición 180° alrededor del eje vertical y vuelva a realizar la misma medición. Compare los dos valores de medición. Si los valores de medición no son idénticos, realice una calibración.
Realizar la calibración
La superficie sobre la que coloca el aparato de medición no debe diferir más de 3° de la horizontal. En los adhesivos suministrados se encuentran indicaciones adicionales sobre la calibración.
- Conecte la herramienta de medición.
- Pulse la tecla tono de señal (6) y manténgala pulsada durante 5 segundos. Todos los LEDs del indicador de inclinación (4) parpadean en verde.
- Deposite el aparato de medición sobre una superficie horizontal.
- Pulse brevemente la tecla tono de señal (6), para iniciar la calibración. Los LEDs del indicador de inclinación (4) parpadean uno tras otro.
- Una vez completada con éxito la primera calibración, todos los LEDs del indicador LED de inclinación (4) parpadean simultáneamente en verde y se escucha un breve tono de señal.
- Gire el aparato de medición 180° alrededor del eje vertical: el indicador de inclinación LED del lado superior (1) sigue apuntando hacia arriba, el indicador de inclinación LED del lado delantero (4) se encuentra en el lado opuesto al de usted.
- Pulse de nuevo brevemente la tecla tono de señal (6). Los LEDs del indicador LED de inclinación (4) parpadean de nuevo uno tras otro.
- Una vez que se ha completado con éxito la segunda calibración, todos los LEDs del indicador LED de inclinación (4) se iluminan permanentemente en verde y se escuchan dos tonos de señal. El aparato de medición se puede utilizar ahora.
- Indicación: Si la calibración ha fallado, el aparato de medición vuelve al modo de medición. La calibración debe reiniciarse.
Para la verificación, se puede realizar una segunda calibración en una superficie vertical. Para ello, realice los pasos anteriores en una superficie vertical
que no se desvíe más de 3° de la vertical y gire la herramienta de medición 180° alrededor del eje horizontal.
Mantenimiento y servicio
Mantenimiento y limpieza
Mantenga limpio siempre el aparato de medición.
No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No utilice ningún detergen- te o disolvente.
En caso de que el aparato de medición haya quedado expuesto prolongadamente a la lluvia, puede que ello afecte a su funcionamiento. Sin embargo, una vez que se haya secado del todo, es posible utilizar el aparato de medición sin restricción alguna. No es necesario recalibrarlo.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com
El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
Direcciones de servicio adicionales se encuentran bajo:
Recomendamos que los aparatos de medición, los accesorios y los embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
¡No arroje los aparatos de medición y las pilas a la basura!
Sólo para los países de la UE:
De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y su realización en la legislación nacional y la directiva europea 2006/66/CE, los aparatos de medición que ya no son aptos para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.
El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.
