MANUALE UTENTE EasySpiritLevel BOSCH
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
Avvertenze di sicurezza
Leggere e osservare tutte le avvertenze e le istruzioni. Se lo strumento di misura non viene utilizzato confor- memente alle presenti istruzioni, ciò può pregiudicare i dispositivi di protezione integrati nello strumento stes- so. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI.
Far riparare lo strumento di misura solamente da personale tecnico specializzato e soltanto utilizzando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura.
▶ Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili.
Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.
Descrizione del prodotto e dei servizi forniti
Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.
Utilizzo conforme
Lo strumento di misura è concepito per la verifica e l'orientamento di linee orizzontali e verticali.
Lo strumento di misura è adatto per l'impiego in ambienti interni ed all'esterno.
Componenti illustrati
La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.
(1) Indicatore di inclinazione a LED (lato superiore)
(2) Coperchio vano batterie
(3) Bloccaggio del coperchio vano batterie
(4) Indicatore di inclinazione a LED (lato anteriore)
(5) Tasto di accensione/spegnimento
(6) Tasto segnale acustico
Dati tecnici
| Goniometro digitale EasySpiritLevel | |
| Codice prodotto | 3 603 F67 0... |
| Campo di misurazione a 0^/90^/180^/270^ | ± 3^ |
| Precisione di misurazione a 0^/90^/180^/270^A) | ± 0,1^ |
| Temperatura di esercizio -10^ +50^ | |
| Temperatura di magazzinaggio -20^ +70^ | |
| Altitudine d'impiego max. sul livello del mare | 2.000 m |
| Umidità atmosferica relativa max. 90% | |
| Grado di contaminazione secondo IEC 61010-1 | 2^B) |
| Batterie 2 × 1,5 V LR6 (AA) | |
| Autonomia, circa 20 h | |
Bosch Power Tools 1 609 92A 7GE | (01.09.2022)
46 | Italiano
Goniometro digitale EasySpiritLevel
| Spegnimento automatico dopo circa 20 min | |
| Peso secondo EPTA-Procedure01:2014 | 0,46 kg |
| Dimensioni (lunghezza × larghezza × altezza) | 400 × 32 × 64 mm |
A) In tutti gli altri campi di misurazione, la precisione di misurazione è pari a ±0,2°.
B) Presenza esclusivamente di contaminazioni non conduttive, ma che, in alcune occasioni, possono essere rese temporaneamente conduttive dalla condensa.
Montaggio
Introduzione/sostituzione delle batterie
Per l'impiego dello strumento di misura si raccomanda di utilizzare pile alcaline al manganese.
Per aprire il coperchio del vano batterie (2) esercitare pressione sul bloccaggio (3) e quindi sollevare il coperchio stesso. Introdurre le batterie.
Durante tale fase, prestare attenzione alla corretta polarità, riportata sul lato interno del vano batterie.

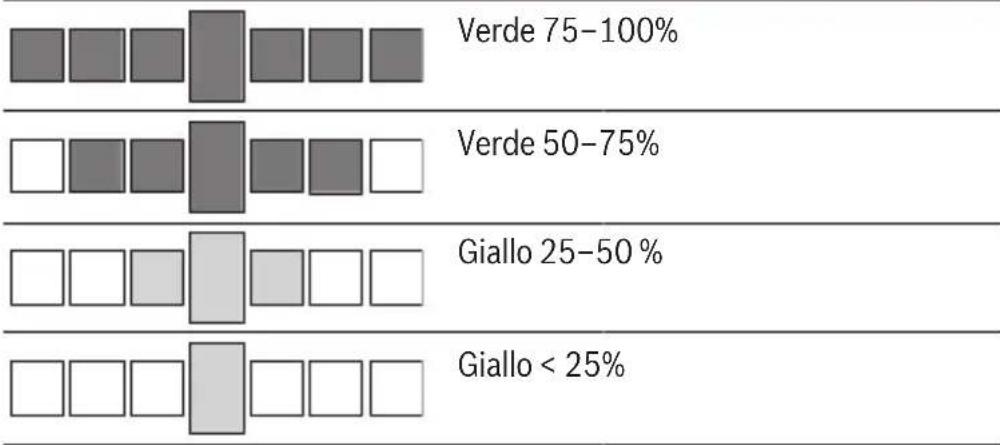

Indicazione batteria
L'indicatore di inclinazione a LED (4) lampeggia dopo l'accensione e mostra per 3 secondi lo stato attuale delle batterie, come segue:
Indicazione Colore Capacità
bar
| Region | Percentage (%) | | :--- | :--- | | Verde 75-100% | 100 | | Verde 50-75% | 75 | | Giallo 25-50% | 50 | | Giallo < 25% | < 25 |Indicazione Colore Capacità
Rosso Capacità batterie bassa. È possibile utilizzare lo strumento di misura per ancora 15 minuti circa.
Sostituire sempre tutte le pile contemporaneamente. Utilizzare esclusivamente pile dello stesso produttore e con la stessa capacità.
Se lo strumento di misura non viene impiegato per lunghi periodi, rimuovere le pile dallo strumento stesso. Qualora le batterie rimangano per lungo tempo all'interno dello strumento di misura si possono verificare fenomeni di corrosione e di autoscaricamento.
Utilizzo
Messa in funzione
▶ Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari.
Non esporre lo strumento di misura a temperature o ad oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all'interno dell'auto. In caso di forti oscillazioni di temperatura, lasciare che lo strumento di misura raggiunga la normale temperatura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura.
Mantenere puliti le superfici di appoggio e i bordi di appoggio dello strumento di misura. Proteggere lo strumento di misura da impatti ed urti. Particelle di sporco o deformazioni possono provocare errori di misurazione.
Evitare di urtare violentemente o di far cadere lo strumento di misura. Qualora lo strumento di misura abbia subito forti influssi esterni, prima di riprendere il lavoro andrà sempre effettuata una calibrazione.
Accensione/spegnimento
Per accendere o spegnere lo strumento di misura, premere il tasto di accensione/spegnimento (5).
48 | Italiano
Se per circa 20 min non verrà premuto alcun tasto sullo strumento di misura o quest'ultimo non verrà spostato, lo strumento stesso si spegnerà automaticamente, per salvaguardare le batterie.
Attivazione/disattivazione del segnale acustico
Premere il tasto del segnale acustico (6) per attivare o disattivare il segnale acustico.
Quando lo strumento di misura viene acceso, il segnale acustico viene disattivato di default.
Indicatore di inclinazione
Posizionare lo strumento di misura sulla superficie verticale o orizzontale da misurare.
Il valore misurato viene aggiornato ad ogni spostamento dello strumento di misura. Il valore misurato viene riprodotto otticamente tramite gli indicatori di inclinazione a LED sul lato superiore (1) e sul lato anteriore (4) e acusticamente tramite un segnale, come segue:
| Indicazione Colore Segnale acustico Valori mi-surati | |||
| Verde Suono continuo ±0,1° | |||
| Verde Suono continuo 0,1°-0,2° | |||
| Giallo/ verde | Suoni in rapida successione | 0,2°-0,6° | |
| Giallo/ verde | Suoni in succes-sione lenta | 0,6°-1,0° | |
| Giallo/ verde | Suono breve 1,0°-1,4° | ||
| Giallo Suono breve 1,4°-1,8° | |||
| Rosso/ giallo | Suono breve 1,8°-2,2° | ||
1 609 92A 7GE | (01.09.2022) Bosch Power Tools
Italiano | 49
Indicazione Colore Segnale acustico Valori mi-
surati
 | Rosso/ giallo | Suono breve 2,2°–2,6° |
 | Rosso/ giallo | Suono breve 2,6°–3,0° |
 | Rosso Nessun suono >3,0° | |
Gli adesivi in dotazione contengono avvertenze sull'indicatore di inclinazione.
Calibrazione dello strumento di misura
Controllare la precisione dello strumento di misura prima di misurazioni critiche, dopo forti variazioni di temperatura e dopo forti urti.
Per verificare la precisione, eseguire una misurazione. Ruotare lo strumento di misura di 180° intorno all'asse verticale ed eseguire nuovamente la stessa misurazione. Confrontare i due valori misurati. Se i valori misurati non sono identici, eseguire una calibrazione.
Esecuzione della calibrazione
La superficie su cui appoggiare lo strumento di misura non deve scostarsi per più di 3º in riferimento alla linea orizzontale. Ulteriori avvertenze sulla calibrazione sono riportate sugli adesivi in dotazione.
- Accendere lo strumento di misura.
- Premere il tasto del segnale acustico (6) e mantenerlo premuto per 5 secondi. Tutti i LED dell'indicatore di inclinazione a LED (4) lampeggiano in verde.
- Posizionare lo strumento di misura su una superficie orizzontale.
- Premere brevemente il tasto del segnale acustico (6) per avviare la calibrazione. I LED dell'indicatore di inclinazione a LED (4) lampeggiano in successione.
- In caso di esito positivo della prima calibrazione, tutti i LED dell'indicatore di inclinazione a LED (4) lampeggiano contemporaneamente in verde e viene emesso un breve segnale acustico.
50 | Italiano
- Ruotare lo strumento di misura di 180° intorno all'asse verticale: l'indicatore di inclinazione a LED sul lato superiore (1) punta ancora verso l'alto, mentre quello sul lato anteriore (4) si trova sul lato opposto a quello dell'utilizzatore.
- Premere di nuovo brevemente il tasto del segnale acustico (6). I LED dell'indicatore di inclinazione a LED (4) lampeggiano nuovamente in successione.
- In caso di esito positivo della seconda calibrazione, tutti i LED dell'indicatore di inclinazione a LED (4) si illuminano permanentemente in verde e vengono emessi due brevi segnali acustici. A questo punto, è possibile utilizzare lo strumento di misura.
- Avvertenza: in caso di calibrazione errata, lo strumento di misura torna in modalità di misurazione. Occorre avviare nuovamente la calibrazione.
Per la verifica, è possibile eseguire una seconda calibrazione su una superficie verticale. A tal fine, eseguire le fasi summenzionate su una superficie verticale che non si scosta per più di 3º rispetto alla linea verticale e ruotare lo strumento di misura di 180º intorno all'asse orizzontale.
Manutenzione ed assistenza
Manutenzione e pulizia
Avere cura di tenere lo strumento di misura sempre pulito.
Non immergere in alcun caso lo strumento di misura in acqua, né in alcun altro liquido.
Pulire eventuali impurità utilizzando un panno morbido inumidito. Non utilizzare detergenti, né solventi.
Se lo strumento di misura verrà esposto alla pioggia per lungo tempo, ciò potrà comprometterne il funzionamento. Una volta asciugato completamente, lo strumento di misura sarà comunque nuovamente pronto all'uso senza limitazioni. Non occorrerà eseguirne la calibrazione.
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com
Italiano | 51
Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Per ulteriori indirizzi del servizio assistenza consultare:
Strumenti di misura, accessori e confezioni non più utilizzabili andranno avviati ad un riciclaggio rispettoso dell'ambiente.
Non gettare gli strumenti di misura, né le pile, nei rifiuti domestici.
Solo per i Paesi UE:
Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli strumenti di misura non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel rispetto dell'ambiente.
In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
