CVS 651 Bp - Feiemaskin Kärcher - Gratis bruksanvisning og manual

Produkttype	Sugende feiemaskin
Merke	Kärcher
Modell	CVS 651 Bp
Tiltenkt bruk	Tørrrensing av tepper og innvendige tekstilgulv, profesjonell bruk
Mål (L × B × H)	980 × 675 × 1070 mm
Tomvekt	39 kg
Maksimal totalvekt	54 kg
Strømforsyning	Litium-ion-batteri 36 V, 7,5 Ah (modell Battery Power+ 36/75)
Driftstid	Opptil 60 minutter
Arbeidsbredde	450 mm (med sidekost: 625 mm)
Maksimalt overflateareal per time	2500 m²/t
Støvbeholder volum	20 L (maks. last 15 kg)
Filtrering	Flatfiltret i polyesterfilt med PTFE-belegg (støvklasse M), forfilter
Lydtrykknivå	72 dB(A)
Hånd-arm-vibrasjoner	< 2,5 m/s²
Hovedfunksjoner	Antistatisk børsterulle med trykkjustering, sidekost, automatisk rengjøring av forfilter, LED-visning av kontakttrykk, På/Av-bryter
Vedlikehold og rengjøring	Rengjør støvfilteret hver ~10 t, bytt hvis skadet; kontroller og bytt børster og kost etter slitasje; juster tetningslister
Sikkerhet	Dekselbryter (stopp hvis åpen), På/Av-bryter, overbelastningsbeskyttelse (elektronisk), instruksjoner for skråninger og farlige stoffer
Reservedeler og reparerbarhet	Originale Kärcher-tilbehør (koster, filter, poser, batteri, lader); autorisert ettersalgsservice
Generell informasjon	Garanti i henhold til landets vilkår; må ikke kastes med husholdningsavfall; EU-samsvar

Ofte stilte spørsmål - CVS 651 Bp Kärcher

Hvordan starter jeg feiemaskinen CVS 651 Bp?

Sett det ladede batteriet inn i rommet til det klikker. Slå ned og juster styret til ønsket høyde. Trykk på På/Av-bryteren i posisjon I. Børsterullen og sidekosten roterer. Skyv apparatet fremover for å feie.

Hvordan justerer jeg trykket på børsterullen?

Bruk det roterende justeringshåndtaket: løft det, drei det for å justere trykket. LED-en på displayet viser innstillingen: av = for høy, grønn = riktig, rød = for lav. Juster til du får grønt.

Hvordan tømmer jeg støvbeholderen?

Trekk låsen på beholderen bakover, vipp beholderen og trekk den ut. Tøm støvet eller ta ut den valgfrie resirkuleringsposen. Sett beholderen tilbake ved å skyve den helt inn til den klikker.

Hvordan rengjør eller bytter jeg støvfilteret?

Slå av apparatet og åpne dekselet. Åpne låsene på filterhuset, drei lokket og ta ut filterkassetten. Støvsug eller bank filteret for å rengjøre det (ikke vask det). Bytt filteret hvis det er skadet eller veldig skittent. Monter på nytt i henhold til monteringsretningen.

Hvilken type batteri bruker CVS 651 Bp?

Den bruker et litium-ion-batteri Kärcher Battery Power+ 36/75 (36 V, 7,5 Ah). Tilsvarende lader er Battery Power+. Batteriet plasseres i det dedikerte rommet.

Hva er viktige sikkerhetstiltak?

Bruk aldri utendørs eller i fuktige omgivelser. Ikke fei væsker, eksplosive gasser, metallstøv eller glødende gjenstander. Apparatet skal brukes av opplært personell. Slå alltid av og fjern batteriet før vedlikehold.

Hvordan transporterer jeg feiemaskinen?

Slå av apparatet, hev børsterullen (drei håndtaket helt mot klokken). Fest apparatet med kiler på hjulene og stropper på forankringspunktene foran (under dekselet) og bak (styretområdet). Følg vekten på 39 kg.

Hvor finner jeg tilbehør eller reservedeler?

Bruk utelukkende originale Kärcher-tilbehør og reservedeler. De er tilgjengelige på nettsiden www.kaercher.com eller hos en autorisert forhandler. Referansene er oppført i bruksanvisningen (for eksempel sidekost 2.884-355.0, filter 6.907-449.0).

Hva gjør jeg hvis børsterullen ikke roterer?

Kontroller at På/Av-bryteren er i posisjon I, at batteriet er ladet og riktig innsatt, og at apparatets deksel er ordentlig lukket (dekselbryter). Hvis LED-en blinker, har elektronikken oppdaget en overbelastning: slå av, hev børsterullen, og slå på igjen. Fjern også eventuelle inntullede bånd.

Hva er arbeidsbredden til CVS 651 Bp?

Arbeidsbredden til børsterullen er 450 mm. Med sidekosten nede når den 625 mm. Dette gjør det mulig å rengjøre store flater som kontorer, hoteller eller haller effektivt.

BRUKSANVISNING CVS 651 Bp Kärcher

Pleje og vedligeholdelse 63

Hjælp ved fejl 64

Tilbehør / reservedele.... 65

Tekniske data.... 65

EU-overensstemmelseserklæring.... 65

Tilbehør og reservedele

Informationer om tilbehør og reservedele findes på www.kaercher.com.

Faregrader

⚠️FARE

②Opbevaringsnet (ikke til reservebatteri)

⑳Rum til reservebatteri (med holdestrop)

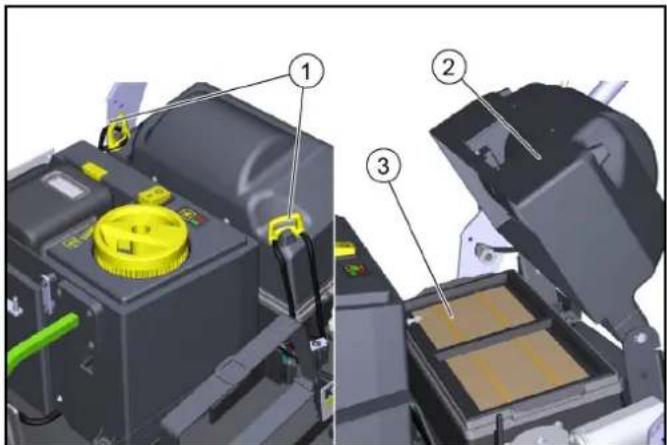

- for at udskifte/rengøre støvfilter og forfilter

• for at kunne opbevare et reservebatteri.

1. Åbning af maskinhjelm: Tag fat i grebfordybningen på maskinhjelmen, og drej den langsomt helt frem. En strop holder maskinhjelmen fast.

2. Lukning af maskinhjelmen: Drej langsomt maskinhjelmen bagud.

Standsning og placering

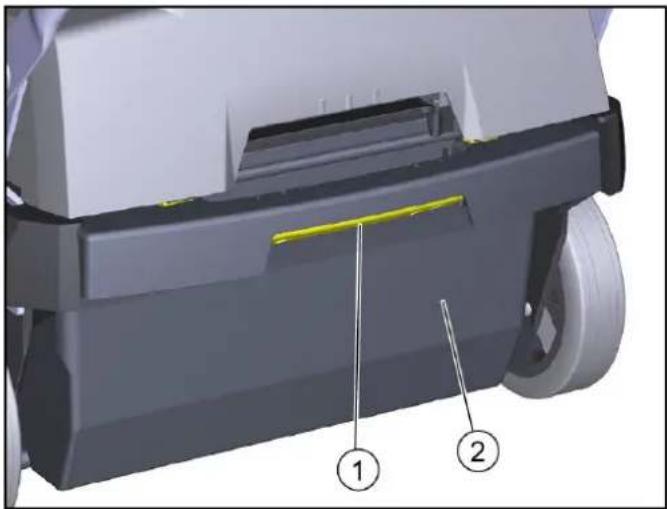

①Lås til snavsbeholder
②Snavsbeholder

Fare for tilskadekomst og beskadigelse

a Forrest på rammen under maskinhjelmen.

Fare for tilskadekomst og beskadigelse

Pleje og vedligeholdelse

• Daglig vedligeholdelse

• Ugentlig vedligeholdelse

1. Kontrollér støvfilter og forfilter.

Fare for tilskadekomst og beskadigelse

Fare for tilskadekomst og beskadigelse

Tilbehør / reservedele

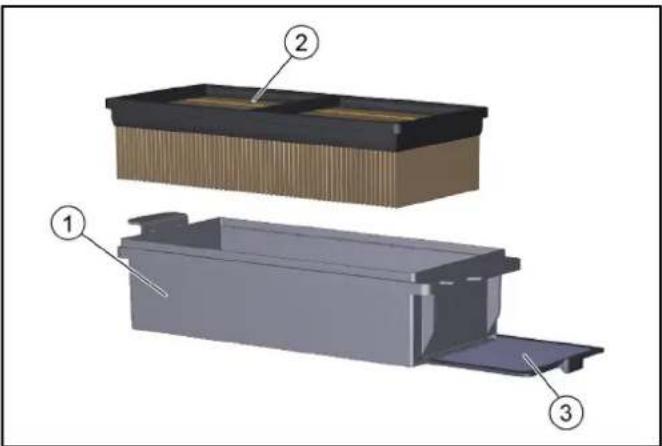

Filter og sugesystem

Filtersystem		Fladt fol-defilter
Filterareal	m^2	0,95
Støvklasse		M

EU-overensstemmelseserklæring

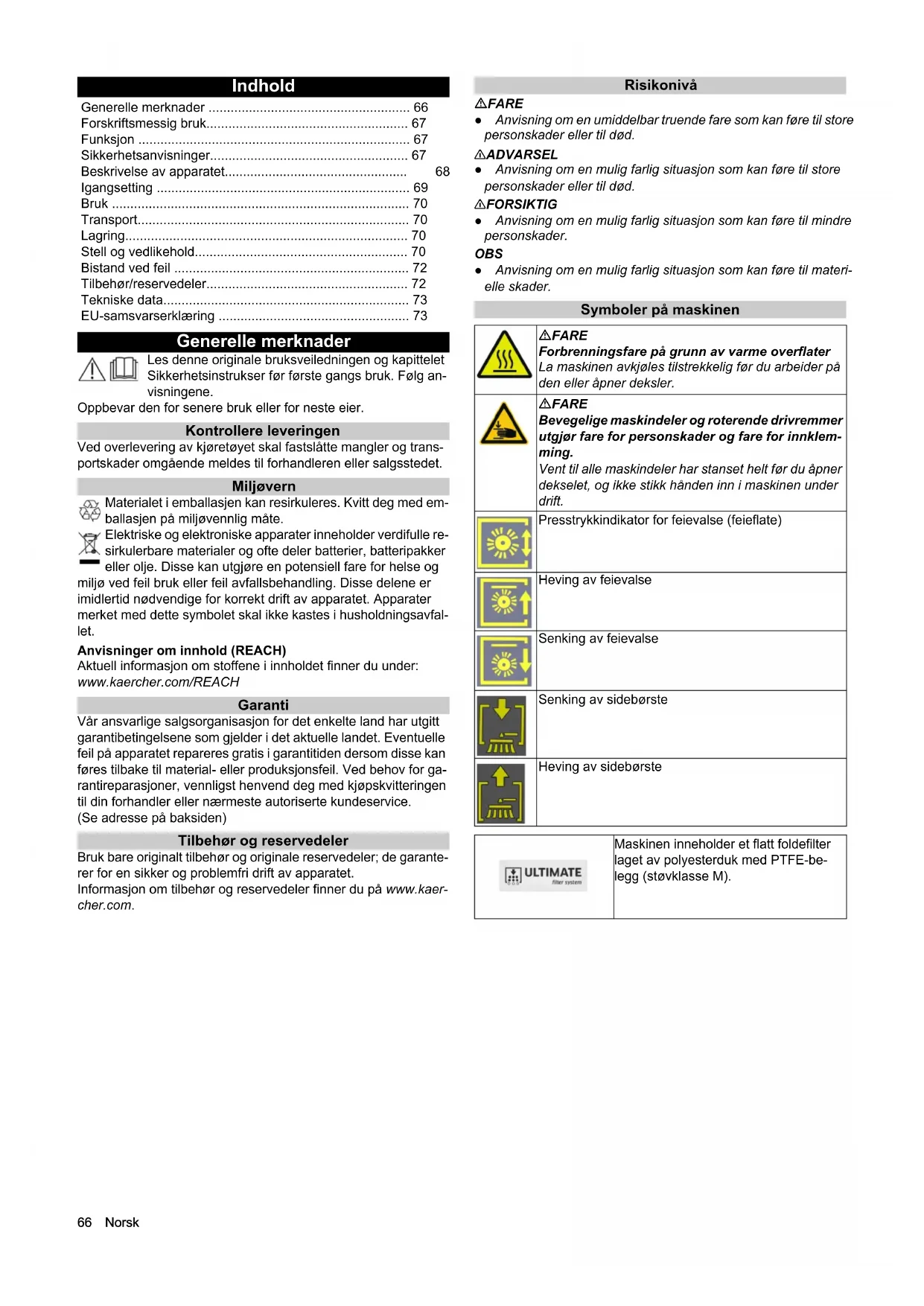

Beskrivelse av apparatet.... 68

Igangsetting 69

Bruk 70

Transport....70

Lagring....70

Stell og vedlikehold.... 70

Bistand ved feil 72

Tilbehør/reservedeler.... 72

Tekniske data.... 73

EU-samsvarserklæring 73

Generelle merknader

Les denne originale bruksveiledningen og kapittelet Sikkerhetsinstrukser før første gangs bruk. Følg anvisningene.

Oppbevar den for senere bruk eller for neste eier.

Kontrollere leveringen

Ved overlevering av kjøretøyet skal fastslåtte mangler og transportskader omgående meldes til forhandleren eller salgsstedet.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og

miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garante- rer for en sikker og problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Risikonivå

⚠️FARE

- Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

- Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.

⚠FORSIKTIG

- Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

- Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Symboler på maskinen

⚠️FARE

Forbrenningsfare på grunn av varme overflater La maskinen avkjøles tilstrekkelig før du arbeider på den eller åpner deksler.

⚠️FARE

Bevegelige maskindeler og roterende drivremmer utgjør fare for personskader og fare for innklemming.

Vent til alle maskindeler har stanset helt før du åpner dekselet, og ikke stikk hånden inn i maskinen under drift.

Presstrykkindikator for feievalse (feieflate)

Heving av feievalse

Senking av feievalse

Senking av sidebørste

Heving av sidebørste

Maskinen inneholder et flatt foldefilter laget av polyesterduk med PTFE-belegg (støvklasse M).

Forskriftsmessig bruk

Denne batteridrevne maskinen er en feiemaskin for rengjøring av tepper og forskjellige tekstilgulv innendørs. Den har en antistatisk feievalse og et innebygd støvfilter.

Maskinen skal kun brukes til tørrengjøring.

Denne feiemaskinen må kun brukes iht. denne bruksveiledningen. All bruk ut over dette anses som ikke forskriftsmessig. Produsenten fraskriver seg ansvar for skader som skyldes slik bruk, denne risikoen bærer brukeren alene.

Det er ikke tillatt å utføre endringer på feiemaskinen.

Det må kun kjøres på de flater bedriften eller dennes representant har tillatt at maskinen brukes på.

Forutsigbar feil bruk

Denne maskinen er kun beregnet for tørrengjøring og må ikke brukes eller plasseres utendørs i fuktige omgivelser.

Maskinen er ikke laget for kjøring i stigninger.

Det må aldri feies eller suges opp eksplosiv væske, gass, ufortynnet syre eller løsemidler (f.eks. bensin, malingstynner, fyringsolje), da de danner eksplosive damper eller blandinger i forbindelse med innsugingsluften.

Ikke fei eller sug opp aceton, ufortynnede syrer og løsemidler, da disse angriper og skader materialer som er brukt i maskinen.

Det må aldri feies eller suges opp reaktivt metallstøv (f.eks. aluminium, magnesium, sink), i forbindelse med sterkt alkaliske eller sure rengjøringsmidler vil de danne eksplosive gasser.

Brennende eller glødende gjenstander må ikke feies eller suges opp, fare for brann.

Ikke fei opp helsefarlige substanser.

Det er forbudt å oppholde seg i fareområder. Bruk i eksplosjonsfarlige rom er forbudt.

Det er ikke tillatt å bruke denne maskinen til å skyve/trekke eller transportere gjenstander.

Feiemaskinen arbeider etter overlappingsprinsippet.

1. Den roterende sidekosten rengjør hjørner og kanter på feieflaten og frakter avfallet inn i banen til feievalsen.

2. Den roterende feievalsen frakter smusset direkte inn i feieavfallsbeholderen.

3. Støvet som virvles opp i feieavfallsbeholderen, skilles ut via et støvfilter og et forfilter, og viften suger opp den filtrerte, rene luften.

4. Forfilteret rengjøres ved innkobling av apparatet og automatisk under arbeidet etter en fastsatt tid.

5. Ved hjelp av de utstående bakhjulene kan den transporteres bekvemt i trapper.

6. Smusset som tas opp, ledes inn i smussbeholderen. Feieavfallsbeholderen kan eventuelt utstyres med en avfallspose.

ADVARSEL • Bruk apparatet slik det er tiltenkt. Ta hensyn til lokale omstendigheter og vær obs. på tredjeperson, særlig barn når du arbeider med apparatet. • Maskinen skal alltid beskyttes mot sol, regn og andre værpåvirkninger, både under drift og når den står i ro. Parker maskinen i tørre og beskyttede rom. Denne maskinen er kun beregnet for tørrengjøring og må ikke brukes eller plasseres utendørs i fuktige omgivelser. • Kontroller at maskinen med arbeidsanordningene er i korrekt stand og at driften er sikker. Er tilstanden ikke feilfri, må du ikke bruke maskinen.

- Vær oppmerksom på sikkerhetsforskriftene i farlige områder (f.eks. bensinstasjoner). Maskinen skal aldri brukes i eksplosjonsfarlige rom. - Apparatet skal ikke brukes av personer med innskrenkede fysiske, sensoriske eller intellektuelle evner eller personer som mangler erfaring og / kunnskap. - Apparatet skal bare brukes av personer som har fått opplæring i bruk av apparatet eller kan dokumentere evner til bruk, og som uttrykkelig har fått i oppdrag å bruke apparatet.OBS - Før arbeidet startes skal brukeren kontrollere at alle sikkerhetsinnretninger er korrekt på satt og fungerer. - Brukeren av maskinen er ansvarlig for skader på andre personer eller materielle skader.ADVARSEL - Påse at brukeren bruker tettsittende klær og solide sko. Unngå bruk av løstsittende klær. - Barn skal holdes under tilsyn for å sikre at de ikke leker med apparatet. - Barn og ungdom skal ikke bruke maskinen.OBS - Kontroller arbeidsområdet før du starter kjøringen (f.eks. barn). Sjekk at du har tilstrekkelig sikt!FORSIKTIG

- Ikke bruk maskinen i områder der det er mulighet for å bli truffet av gjenstander som faller ned.

Beskrivelse av apparatet

Maskinen er tilgjengelig i 2 forskjellige varianter:

• CVS 65/1 Bp Pack (1.517-300.0)

Batteri og lader inkludert

• CVS 65/1 Bp (1.517-301.0)

uten batteri og lader

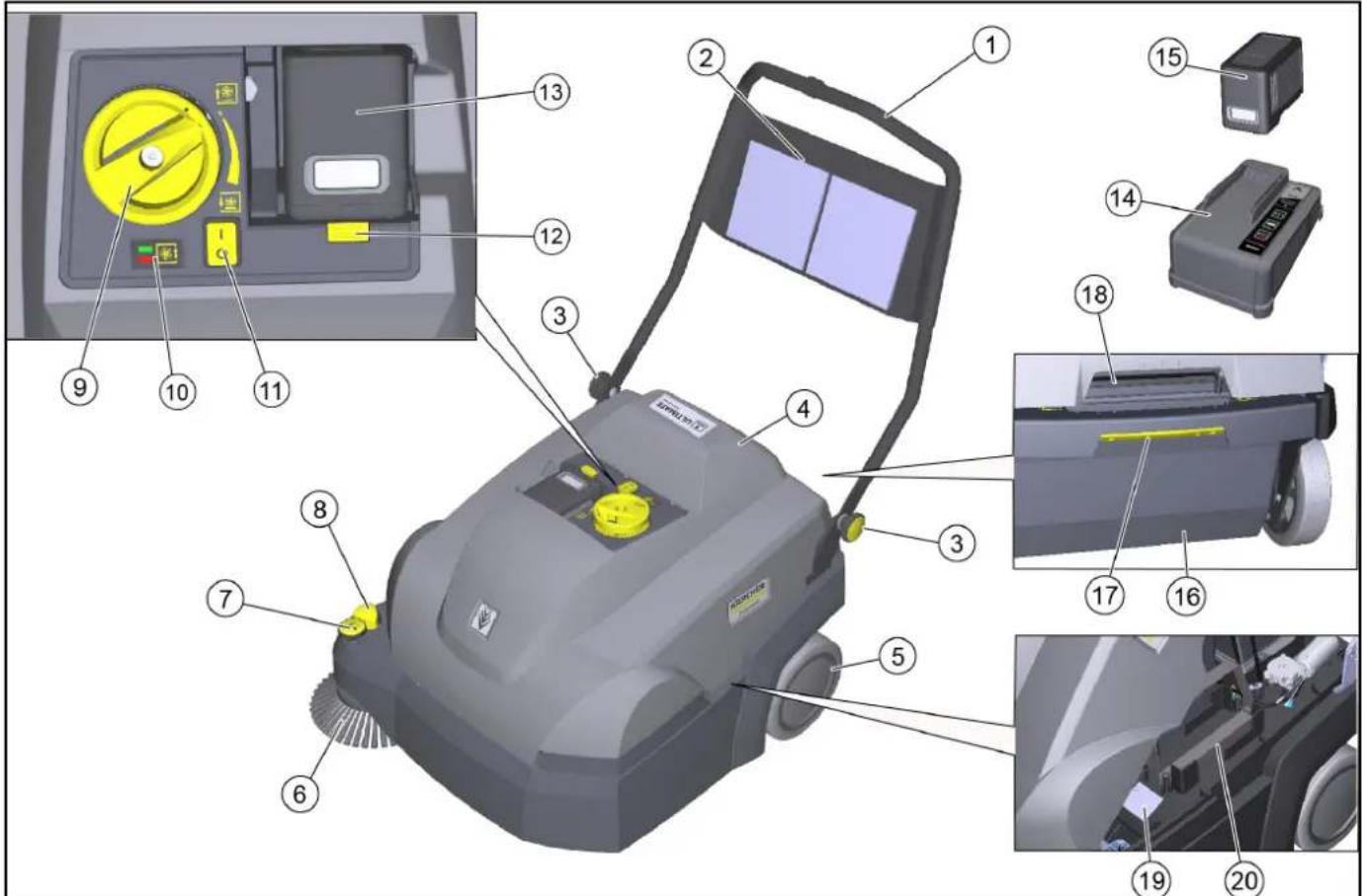

Maskinbilde

②Oppbevaringsnett (ikke for reservebatteri)

③Stjerneskruer for innstilling av skyvebøyle (2x)

④Maskindeksel

⑤Bakhjul (2x)

⑥ Sidekoster, høyre

⑦Innstilling av sidebørste

Still inn presstrykket

- Løft sidekosten

⑧Senking av sidebørste

⑨Innstilling av presstrykk for feievalse (feieflate)

⑩ Visning av presstrykk for feievalse

- LED grønn: riktig innstilling

- LED rød: Løft feievalsen

⑪På-/Av-bryter

⑫Opplåsing av batteri

⑬Batterirom

- En avfallspose (tilleggsutstyr) kan legges i feieavfallsbeholderen.

⑰Opplåsing av feieavfallsbeholderen

⑱Innfelt håndtak i apparatdekselet

⑲Typeskilt

⑳Rom for reservebatteri (med festestropp)

Sikkerhetsinnretninger

Sikkerhetsinnretninger skal beskytte brukeren og må derfor ikke settes ut av drift eller omgås.

Følg sikkerhetsanvisningene i kapitlene!

Dekselbryter

Dekselbryteren forhindrer at maskinen starter när dekselet er åpent.

På-/Av-bryter

På/av-bryteren forhindrer at maskinen startes utilsiktet. Slå av på/av-bryteren når du setter fra deg maskinen eller i tilfelle fare.

Elektronikk

Ved overbelastning av feievalsen slår elektronikken av maskinen, og LED-lampen blinker.

I dette tilfellet må du slå av maskinen med på/av-bryteren. Før du slår den på igjen, må feievalsen kjøres helt opp med innstillingen for presstrykk.

Igangsetting

Innstille skyvehåndtaket

Merknad

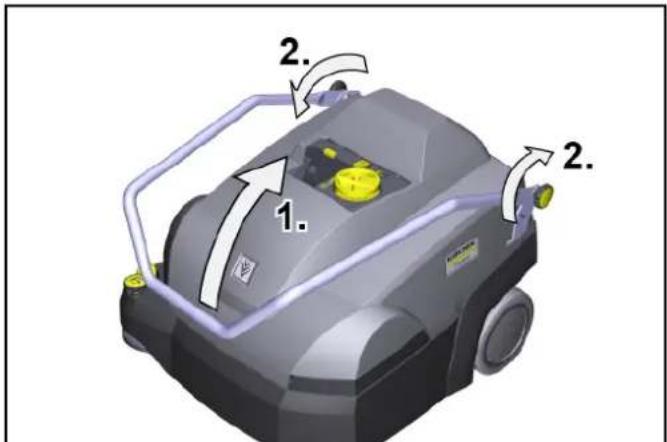

Ved levering av maskinen er skyvehåndtaket vippet ned. Det kan stilles inn på 3 forskjellige høyder for arbeidet.

1. 2. 2.

1. Vipp opp skyvehåndtaket til ønsket posisjon. Forsikre deg om at sporene griper riktig inn i boltene (fiksering).

2. Trekk stjerneskruene håndfast til.

Åpne/lukke maskindekselet

⚠FORSIKTIG

Kvestefare ved innklemming av fingre

Berør maskindekselet kun ved tiltenkt gripesenkningen ved åpning og lukking.

OBS

Fare for forbrenninger pga. varm drivmotor

Drivmotoren kan bli varm under drift.

Ikke berør varme overflater. Vær oppmerksom på varselssymbolene.

Merknad

Det er nødvendig å åpne maskindekselet:

• for vedlikeholds- og rengjøringsarbeid

- for skifte/rengjøring av støvfilter og forfilter

• for oppbevaring av et reservebatteri

1. Åpne maskindekselet: Ta tak i maskindekselet i det innfelte håndtaket, og sving det langsomt helt frem. Et bånd holder maskindekselet.

2. Lukke maskindekselet: Skyv maskindekselet langsomt bakover.

Montere sidekoster

Sidekosten følger med maskinen ved levering, og må festes på maskinen før idriftsetting.

Se kapittelet "Skifte sidekost".

Lade opp / sette inn batteriet

Lad opp batteriet før idriftsetting.

En beskrivelse av dette finner du i de separate bruksanvisningene for batteri og lader.

"CLICK"

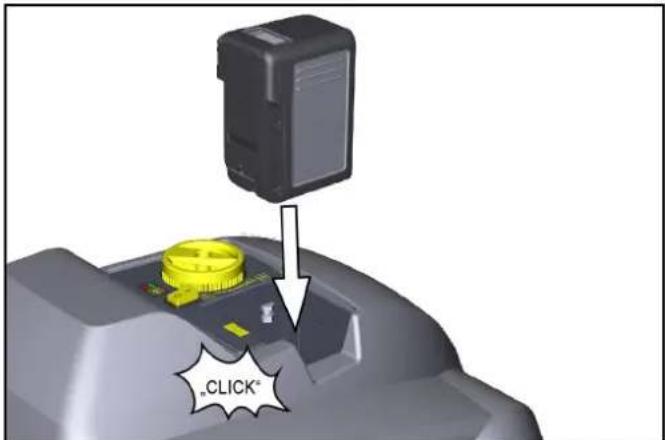

1 Sett det oppladde batteriet i batteriholderen, og skyv det helt inn til det klikker på plass.

Avfallspose (tilleggsutstyr)

En avfallspose kan legges inn i feieavfallsbeholderen for enkel og sikker kassering av feieavfallet.

1. Betjen låsen på feieavfallsbeholderen (trekk bakover).

2. Vipp feieavfallsbeholderen bakover og trekk den ut.

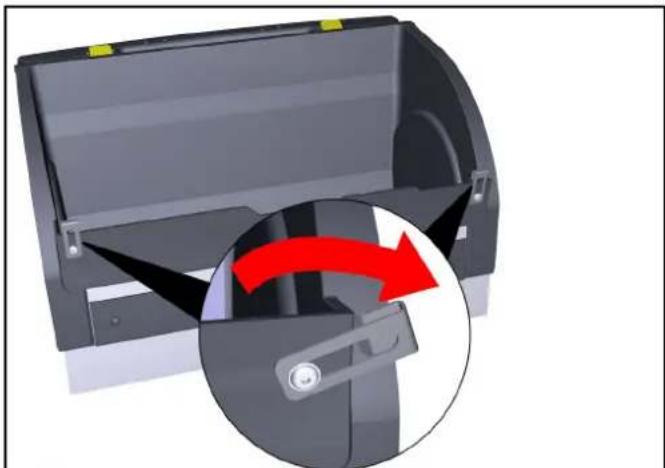

3. Vipp festeklemmene på forsiden av feieavfallsbeholderen utover.

1. Lukk festeklemmen igjen.

2. Sett inn feieavfallsbeholderen og skyv den helt frem.

3. Kontroller at feieavfallsbeholderen er smettet på plass.

Bruk

Instruksjoner for feiing

⚠FORSIKTIG

Fare for materielle skader

Utfør rengjøringsarbeid fremover i kjøreretningen.

Ikke foreta rengjøringsarbeid när feieavfallsbeholderen er tatt ut.

Ikke la maskinen kjøre på stedet med feievalsen slått på.

Ikke fei opp pakkebånd, snorer eller lignende (skader på feiemekanismen).

Merknad

For å oppnå et optimalt rengjøringsresultat må feiehastigheten tilpasses betingelsene.

Feiing med feievalse og sidekost

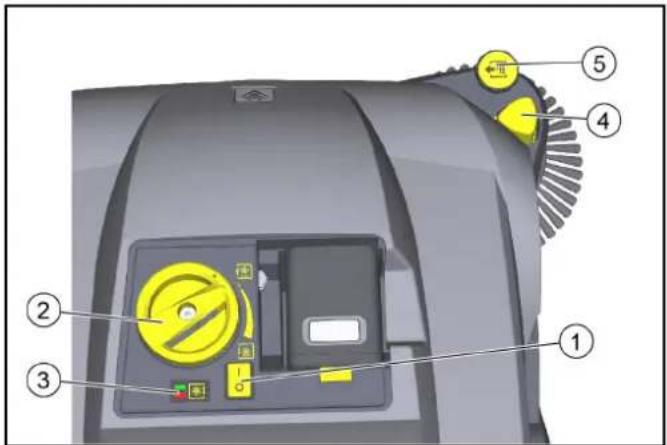

①På-/Av-bryter
②Innstilling av presstrykk feievalse (dreiehåndtak)
③Indikator for presstrykk feievalse

• LED lyser ikke: Senk feievalsen ytterligere
• Grønn LED: riktig innstilling
• Rød LED: Løft feievalsen

- Stille inn presstrykket

- Løfte sidékost

1. Slå på maskinen med på/av-bryteren (posisjon I). a Feievalse og sidekoster roterer.
2. Skyv maskinen med skyvehåndtaket, og start rengjøringen. Still inn presstrykket på feievalsen avhengig av teppebusten. a Løft og vri på dreiehåndtaket for å justere innstillingen. b Riktig presstrykk indikeres med en grønn LED.
3. Ved rengjøring i nærheten av kanter senkes sidekosten ved å trykke på sidekostsenkingen.

a Ved behov kan du benytte innstillingen av sidekosten og stille inn presstrykket.

1. For å ta opp større gjenstander (20 mm) trykkes skyvehåndtaket litt ned, slik at feievalsen kan flytte gjenstandene inn i feieavfallsbeholderen.
2. Automatisk rengjøring av forfilteret muliggjør kontinuerlig arbeid.
3. Lad alltid opp batteriet i god tid.

a Under feiingen viser displayet i batteriet gjenværende tid i minutter.

Stanse og parkere maskinen

1. For å avslutte arbeidet, slås maskinen av med på/av-bryteren (posisjon 0).
2. Sett maskinen på et flatt underlag.
3. Løft dreiehåndtaket på feievalsen, og vri det helt opp mot urviseren.
4. Trekk den senkede sidekosten opp med innstillingen. Side-kosten smekker på plass.
5. Tøm feieavfallsbeholderen.
6. Rengjør støvfilteret og forfilteret.
7. Lad batteriet.

Tømme feieavfallsbeholderen

1. Betjen läsen på feieavfallsbeholderen (trekk bakover).
2. Vipp feieavfallsbeholderen bakover og trekk den ut.
3. Tøm feieavfallsbeholderen eller ta ut avfallsbeholderen (tilleggsutstyr).
4. Sett inn feieavfallsbeholderen og skyv den helt frem. Ved behov må du sette inn avfallsposen (tilleggsutstyr) på forhånd som beskrevet i kapitlet "Avfallspose (tilleggsutstyr)".
5. Kontroller at feieavfallsbeholderen er smettet på plass.

Transport

△FORSIKTIG

Fare for personskader og materielle skader

Ta hensyn til maskinenes vekt under transport.

1. Slå av maskinen med på/av-bryteren.
2. Løft dreiehåndtaket på feievalsen, og vri det helt opp mot urviseren.
3. Sikre maskinen med kiler på hjulene.
4. Sikre maskinen med tau eller remmer. a Foran på rammen under maskindekselet. b Bak ved festet til skyvehåndtaket.
5. Sikre apparatet så det ikke kan skli eller velte iht. de gyldige retningslinjene ved transport i kjøretøy.

Lagring

ADVARSEL

Fare for personskader og materielle skader

1. Parker maskinen på en beskyttet, jevn og tørr plass.
2. Ta ut batteriet.

a Følg anvisningene for lagring i bruksanvisningen for batteri-et.

1. Rengjør maskinen innvendig og utvendig.
2. Løft dreiehåndtaket på feievalsen, og vri det helt opp mot urviseren.

Stell og vedlikehold

Generelle merknader

⚠️FARE

Fare for ulykker eller skader hvis maskinen beveges ved en feil

Slå av maskinen og ta ut batteriet før service- eller vedlikeholds-arbeid påbegynnes.

Rens apparatet

△FORSIKTIG

Vannstråler utgjør fare for kortslutning

Ikke rengjør apparatet med slange- eller høytrykksvannstråle.

⚠️FARE

Støv utgjør helsefare

Bruk støvmaske og vernebrille under rengjøring med trykkluft.

OBS

Fare for skader på overflatene

Ikke bruk skurende eller aggressive rengjøringsmidler.

1. Blås innsiden av maskinen ut med trykkluft.

2. Rengjør maskinen innvendig og utvendig med en fuktig klut og mild rengjøringsblanding.

Vedlikeholdsintervaller

Vedlikehold utført av kunden

Merknad

Alt service- og vedlikeholdsarbeid skal utføres av en kvalifisert fagperson. Ved behov kan du til enhver tid ta kontakt med en Kärcher-forhandler.

• Daglig vedlikehold

1 Kontroller feievalsen og sidekostene for innsurrede bänd.

2 Kontroller funksjonen til alle betjeningselementer.

- Ukentlig vedlikehold

1 Kontroller at bevegelige deler lar seg lett bevege.

2 Kontroller innstilling for og slitasje på tetningslister i feieområdet.

3 Kontroller feievalse og sidekoster for slitasje.

4 Kontroller filterkassetten, rengjør forfilteret om nødvendig.

5 Kontroller støvfilteret og rengjør det om nødvendig (avhengig av bruksfrekvens etter ca. hver 10. time).

• Månedlig vedlikehold

1 Demonter feievalsen og fjern smuss fra drivtappen (se kapittelet "Kontrollere/skifte feievalse")

• Vedlikehold etter slitasje

1 Juster eller bytt tetningslistene.

2 Skift feievalsen

3 Skift sidekostene.

Merknad

Beskrivelser finnes i kapittelet «Vedlikeholdsarbeid».

Vedlikehold utført av kunden

Merknad

For at garantikrav skal aksepteres, må alt service- og vedlike-holdsarbeid i løpet av garantitiden utføres av autorisert kundeservice.

1 Få utført vedlikeholdsarbeid i henhold til inspeksjonssjekklisten.

Vedlikeholdsarbeid

Rengjør/skift støvfilter

FARE

Støv utgjør helsefare

Bruk støvmaske og vernebriller under arbeid på filteranlegget.

1. Parker apparatet og slå det av med PÅ/Av-bryteren.
2. Äpne apparathetten.
3. Åpne låsene.
4. Sving dekselet opp.
5. Ta filterkassetten med støvfilter opp og ut.

①Filterpatron
②Støvfilter
③Uttrekkbart forfilter
6. Kontroller støvfilter og forfilter.

a Støvsug støvfilteret for å rengjøre det, eller bank av det sammen med filterkassetten (ikke vask).

b Trekk ut forfilteret og rengjør det.

1. Kontroller og rengjør filteravstrykeren.
2. Sett inn et nytt støvfilter eller forfilter i filterkassetten ved skade eller kraftig tilsmussing.
3. Ta hensyn til monteringsretningen for filterkassetten ved montering.

Skifte sidekost

a Åpne: vri mot urviseren

b Lukke: vri med urviseren

1. Ta av sidekosten.
2. Rengjør festet ved behov.
3. Sett den nye sidekosten inn i holderen, og fest den med låsen.

Kontrollere/skifte pumpen

Kontroller og skift feievalsen ved tippet apparat.

OBS

Fare for personskader og materielle skader

Fjern batteriet og feiebeholderen før du tipper apparatet.

④Avstand mellom tetningslist og festeplate – Nominelt: 28–30 mm

1. Ta ut batteriet.
2. Fjern feieavfallsbeholderen.
3. Vipp apparatet bakover og sikre det så det ikke kan velte.
4. Fjern båndene og snorene som er viklet inn i feievalsen.
5. Fjern smuss fra drivtappen.
6. For å skifte ut feievalsen må du ta tak i basiselementet for feievalsen. Trykk mot venstre og trekk den nedover og ut.
7. Sett den nye feievalsen på drivtappen (venstre). På den motsatte siden må skal lagerskålen gå i inngrep i boringen på feievalsevingen.
8. Når apparatet er tippet, må du kontrollere innstillingen av den fremre tetningslisten, etterjuster ved behov.

Skifte/stille inn tetningslister

Tetningslister Innstillingsverdler
Tetningslister på siden Avstand til bakken 1 - 2 mm
Fremre tetningslist	Avstand mellom tetningslist og festeplate 28 - 30 mm
Bakre tetningslist kan ikke stilles	inn

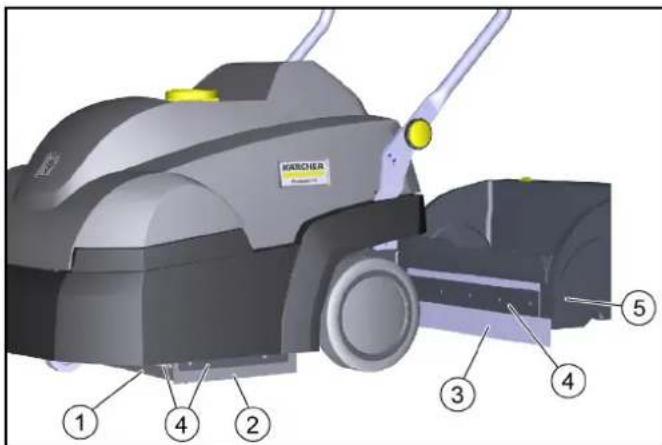

MACHER ① ② ③ ④ ⑤

①Fremre tetningslist
②Tetningslister på siden
③Bakre tetningslist (kan ikke stilles inn)
④Feste
⑤Feieavfallsbeholder

1. Løsne festet til tetningslistene.
2. Still inn tetningslisten ved å forskyve den i langhullene. a Se tabellen for verdier.
3. Stemmer innstillingene, fester du tetningslistene.

Bistand ved feil

Merknad

• Slå på på/av-bryteren (posisjon I).
  ● Lad opp batteriet.
• Smekk batteriet ordentlig på plass.
• Elektronikken har koblet ut maskinen på grunn av overbelastning (LED-lampen blinker). Vær oppmerksom på følgende ved gjeninnkobling:

a Slå av maskinen med på/av-bryteren.
b Løft feievalsen ved å løfte dreiehåndtaket og vri det helt opp mot urviseren.
c Slå på apparatet med på-/av-bryteren.

• Kontroller feievalsen / sidekostene for innsurrede bänd.
• Kontroller remmen.
  ● Lukk maskindekselet (dekselbryter).

Støv under feiing / utilstrekkelig sugeeffekt

• Tøm feieavfallsbeholderen.
- Kontroller/bytt tetningene på filterkassett og feieavfallsbeholder.
- Kontroller/rengjør/bytt støvfilter og forfilter.

a Kontroller at støvfilter og forfilter sitter korrekt.
b Rengjør støvfilter og forfilter ved lett tilsmussing.
c Skift ut støvfilter og forfilter ved skader eller sterk tilsmussing.

• Kontroller tetningslistene for slitasje, juster eller skift dem ut.
  ● Vifte defekt, ta kontakt med kundeservice.

• Still inn feieflaten for feievalsen og sidebørsten riktig med justeringsmuligheten.
• Feievalsen og sidebørsten har for mye slitasje, skift dem.
• Kontroller tetningslistene for slitasje, juster / skift ut ved behov.

Tilbehør/reservedeler

Nedenfor følger en oversikt (i utdrag) over slitedeler eller tilbehør som fås som ekstrautstyr.

Tilbehør Beskrivelse	Bestil-	lingsnr.
Sidekost For innvendige tekstilbelegg		2.884-355.0
Feievalse For innvendige tekstilbelegg		2.886-002.0
Støvfilter	Flatt foldefilter (PFTE)	6.907-449.0
Forfilter		5.745-280.0
Avfallspose	10 stk. avfallsposer i settet	2.884-358.0
Reservebatteri "Battery Power+ 36/75 DW"	Høyeffektbatteri 36 V, 7,5 Ah	2.445-043.0
Lader "Battery Power+"	Hurtiglader 36 V *EU	2.445-045.0

Tekniske data

Effektspesifikasjoner apparat

Driftstid med fulladet batteri Minutter opp til 60

Arbeidsbredde mm 450

Arbeidsbredde med en sidekost mm 625

Teoretisk flateeffekt

Flatekapasitet (maks.) m	^2 /h 2500
Batteri
Batteritype Litium-ion
Batterikapasitet Ah 7,5
Batterispenning V 36

Omgivelsesbetingelser

Hånd-arm-vibrasjonsverdi	m/s2	< 2,5
Lydtrykknivå L_pA	dB(A)	56
Usikkerhet K_pA	dB(A)	2
Lydeffektnivå L_WA + usikkerhet K_WA	dB(A)	72
Usikkerhet K_WA	dB(A)	2

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Undertegnede handler på vegne av og med fullmakt fra ledelsen.

H. Jenner

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
