BRUKSANVISNING MagicWatch MWE890 DOMETIC

Monterings- og bruksanvising. 124

Parkkitutka

MagicWatch er beregnet til montering i personbiler.

1 Rad om sikkerhet og montering 125
2 Leveringsomfang. 126
4 Tiltenkt bruk. 127
5 Rad for montering 127
6 Montere parkeringsassistent 128
7Koble til parkeringsassistant 128
8 Maleomrade 130
9 Stille inn systemet 130
10 Testefunksjon 132
11 Bruke parkeringsassistant 133
12 Feilsøking 134
13 Garanti. 135
14 Deponering. 135
15 Tekniske spesifikasjoner 136

1 Råd om sikkerhet og montering

Følgende tekst supplierer illustrasjonene i vedlegget. Enkeltvis er de ingen fullstendig montasje- og betjeningsveiledning! Illustrasjonene i vedlegget på følges!

Følg rådene og betingelsene som kjøretøyprodusenten og motorvognprodusenten har bestemt!

Følg gjeldende lover og forskritter.

Produsenten tar i følgende tilfeller intet ansvar for skader:

• Skader på produitet på grunn av mekanisk påvirkning og overspenninger
• Endringer på produitet uten at det er gitt uttrykkelig godkjenning av produsenten
• Bruk til andre formal enn det som er beskrevet i veiledningen

FORSIKTIG!

• Fest delene til parkeringsassistenten som er montert i kjoretøyet, slick at de/DDke under noen omstendighet (brabremsing, trafikkuhell) I'sner og skader passasjerene.

• De delene til parkeringsassistenten som er montert i kjoretyet, på不同程度 monteres i virkningsområdet til en kollisjonspute. Den kan bliskaret detningar kollisjonsputen utløses.

• Parkeringsassistenten skal gi deg ekstra hjelp, men apparatet fritar deg/DDiFRAANSVAREDuHaRfAaVareForsiktigved krypekjoring.

PASS PÄ!

• På kjøretøy med LED-baklys kan innmontering av parkeringsassistent føre til feil.
• Parkeringsassistenten er sekse egnet for montasje i metallstøtfangere.
• Styreelektronikkenmökke utsettes for fuktigkeit.
• Styreelektronikkenmökke installeres i umiddelbar nærhet av andre styringsmodulera.
  Følerne må ikke dekke noen signallamper.
• Ved montering av følerne ma du pase at det ikke befinner seg noe fast-monter utstyr på kjøretøyet følernes registraringsområde. Visning av faste gjenstander som f.eks. trekkanordninger kan undertrykkes.
  Pafor litt fett i skrueforbindelsene til sensorene.

2 L e v e r i n g s

Se fig. 1

Nr. Antall Betegnelse Artikkelnr.
1 4 Ultralydfølere 9101500043
2 1 Styreelektronikk
	MWE820	9101500044
	MWE860	9101500046
	MWE890	9101500047
3 1 Høytaler 9101500051
4 1 Tilkoblingskabel styreelektronikk
5	4 Tilkoblingskabel fjølere
6 1 Festemateriell
7	1	Hullbor 21,5 mm
8	1	Display (bare MWE860)

3 T i l b e h 0 r

Tilgengelig som tilbehør (ikke inkludert i leveransen):

Betegnelse	Artikelnr.
Stanseverktøy 22 mm	9101500024
Ekstern knapp (bare MWE890)	9101500049
Display (bare MWE890)	9101500045
Forlengelseskabel display, 5 m (bare MWE860, 890)	9101500053
Tilkoblingskabel føler, 250 cm (bare MWE820, 860)	9101500048
Tilkoblingskabel føler, 450 cm (bare MWE890)	9101500050

4 T i l t e n k t b

MagicWatch er en parkeringsassistent basert på ultralyd. Under rygging overvåker den område

MWE820, 860: Bak kjørretøyet
MWE890: Foran kjoretyet

Den varsler akustisk og optisk om hindringer som registreres av apparatet.

MagicWatch er beregnet for innmontering i personbiler.

5 Råd før montering

5.1 Finn montasjested for følerne

For at apparatet skal fungere feilfritt er det viktig at folverne er korrekt rettet.

När disse peker mot bakken, indikeres f. eks. ujevnheter i bakken som en hindring. När de peker for langt oppover, registreres/DDke eksisterende hindringer.

Vær oppmerksom på følgende ved montering:

• Avstanden mellom følerne og bakken skal vare 50 cm (fig. 3).
• For optimal funksjon bør følernes vinkel til kjørebanen ære 90^ (fig. 3). Vinkelen på ikke ære mindfulnessen enn 90^ , da vil kjørebanen bl registryrert som en hindring av føleren.
  Vær oppmerksom på plasseringen av følerne (fig. 4).

5.2 Lakkere følerne

Se fig. 2

MERK

Følerne kan lakkeres. Produsenten anbefaler at følerne lakkeres av et fagverksted.

6 Montere parkeringsassistent

• Ved stansing eller boring på不经 omgivelsestemperaturen vaere under 18^ .
  Vi anbefaler a bruke stanseverktoyet.
  Pase at stanseverktoyet ikke vidper under bruk.

Fjern gradene pa hullene.

Skrå av hullene litt for á fá bedre gjennomføringsnøyaktighet nede på støtfange-rens innside. Na kan følerhuset skyves inn ltt skrätt nedover.

PASS PÀ! Fare på grunn av funksjonsfeit!

Vær oppmerksom på at følerne ma ha en bestemt justering. Oversiden av føleren er merket med en ▲.

7 Koble til parkeringsassistant

MERK

MWE820, 860: Pä en del kjøretøyer fungerer ryggelyset bare när tenningen er pà. I sä fall mä du slå pä tenningen for a finne pluss- og jordledningen.
MWE890: Da hastighetssignalet ble koblet til styreelektronikken, deaktiveres folerne automatisk ved en hastighet på over ca. 15km / t Straks hastigheten synker under ca. 15km / t , aktiveres folerne igjen.

MWE820, 860: Du finner hele koblingsskjemaet i fig. 12.

Nr. Betegnelse

1 Styreelektronikk
2 R y g g e I y s
3 Svart/blå leder: Tilkobling til koblet pluss (+12 V)
4 Brun leder: Tilkobling til jord
5 Rød/grå leder: Tilkobling til mute-tilkoblingen til radioen (ekstra)
6 Gulleder fra hoyttaler
7 Blå leder fra høyttaler
8 Display (bare MWE860)
9 Følere

MWE 890: Du finner hele koblingsskjemaet i fig. 13.

Nr. Betegnelse

1 Styreelektronikk
2 Svart/blå leder: Tilkobling til koblet pluss (+12 V)
3 Brun leder: Tilkobling til jord
4 Gulleder fra hoyttaler
5 Blå leder fra høyttaler
6 Rød/grå leder: Tilkoblig til mute-tilkoblingen til radioen (ekstra)
7 Gul/blå leder: Tilkobling til ryggelys (ekstra)
8 Svart/gul leder: Tilkobling til tachometerets hastighetssignal (ekstra)
9 Følere

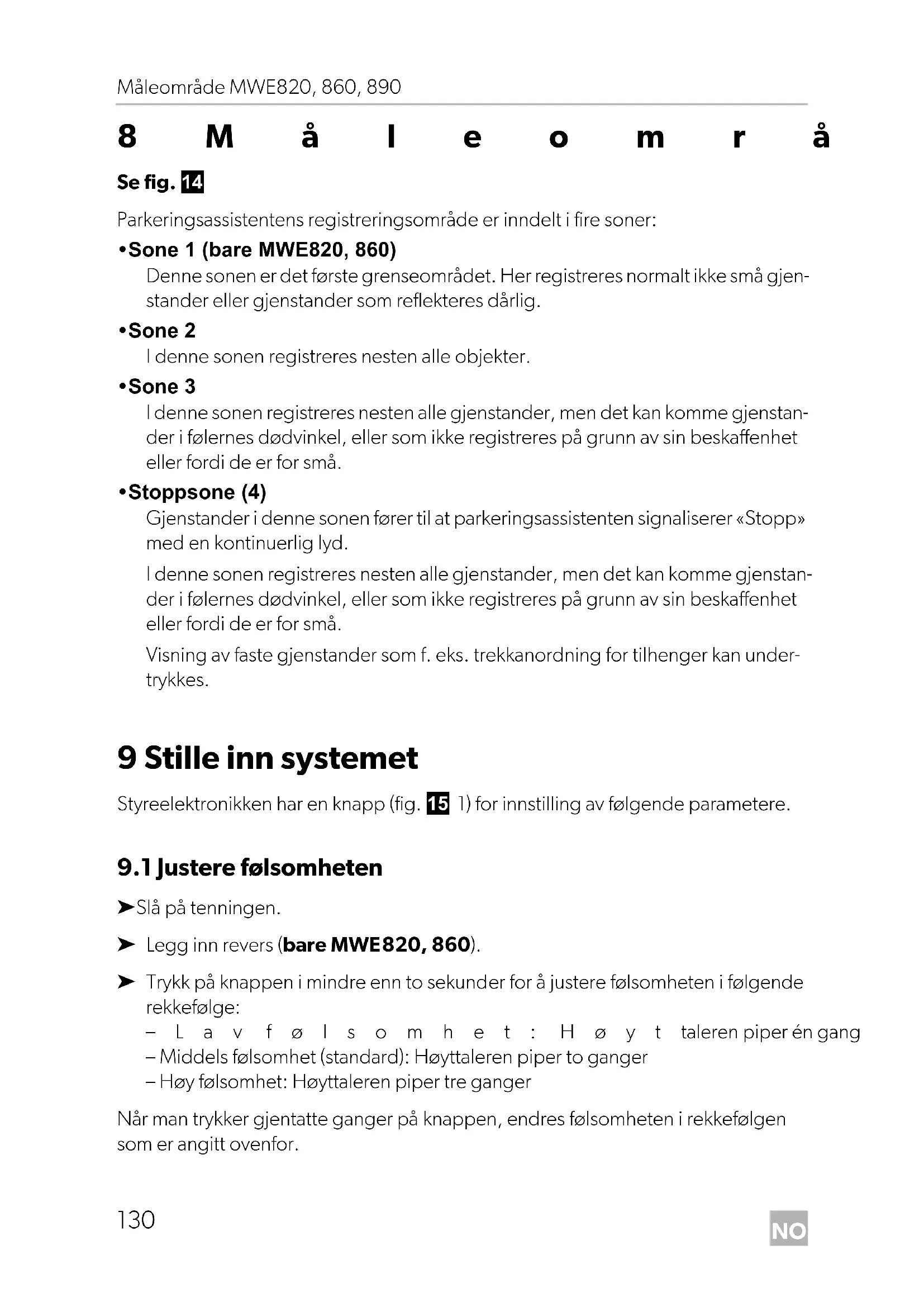

8 M Å I e o m r Å

Se fig. 14

Parkeringsassistentens registraringsområde er inndelt i fire soner:

Sone 1 (bare MWE820, 860)

Denne sonen er det første greNSEområdet. Her registreres normalt ikke små gjenstander eller gjenstander som reflekteres)darylig.

Sone 2

Idenne sonen registrereresnesten alle objekter.

Sone 3

Iienne sonen registreres nesten alle gjenstander, men det kan komme gjenstander i følernes dødvinkel, eller som ikke registreres på grunn av sin beskaffenhet aller fordi de er for små.

- Stoppsone (4)

Gjenstander i dette sonen fører til at parkeringsassistenten signaliserer «Stopp» med en kontinuereglig lyd.

Iienne sonen registreres nesten alle gjenstander, men det kankommen gjenstander i folarsnes dødvinkel, eller som ikke registreres på grunn av sin beskaffenhet ellerefordi de er for små.

Visning av faste gjenstander som f. eks. trekkanordning for tilhenger kan undertrykkes.

När man trykker gjentatte ganger på knappen, endres følsomheten irekkefolgen som er angitt ovenfor.

9.2 Undertrykke indikering av faste gjenstander (f.eks. trekkanordning) (bare MWE820, 860)

PASS PAI!

För justeringen mä du forsikre deg om at det/DD befinner seg noen gjenstander i stoppsonen, f.eks. personer erler andre kjorety.

Slapa tenningen.
Legg inn revers.
Trykk på knappen lenger enn to sekunder, men kortere enn fire sekunder, til høytaleren avgir en kort pipelyd.
Høyttaleren avgir flere korte pipetoner.
Systemet initialiserer den faste gjenstanden.
For a avslutte justeringen kobler du ut revers igjen etter minimum tre sekunder.

9.3 Gjenopprette fabrikinnstilling

MWE820, 860

Slapa tenningen.
Legg inn revers.
Trykk pa knappen longer enn fire sekunder.
Høyttaleren avgir flere pipetoner.
Koble ut revers.
Legg inn revers igjen.
Systemet ble tilbakestilt til fabrikinnstillingene.

MWE890

MERK

Hvis hastighetssignalet til tachometeret ble koblet fra styreelektronikken, mA fabrikinnstillingen gjenopprettes for a sikre at folverne skal fungere korrekt.

Slapa tenningen.
Trykk pa knappen longer enn to sekunder.
Høyttaleren avgir flere pipetoner.
Slipp knappen igjen.
Systemet ble tilbakestilt til fabrikinnstillingene.

9.4 Speile displayindikering (bare MWE860)

Ved første igangkjøring ma du derfor vare svært forsiktig og gjore deg kjent med de forskjellige tonemønstrene (fig. 14).

11 Bruke parkeringsassistent

For à bruke en av disse to funksjonene holder du knappen på styre- elektronikken innate i 2 sekunder (se kapittel «Gjenopprette fabrikkinnstilling» på side 131).

När man kjörer nærmere, forandres tonemønsteret og blinkefrekvensen etter hvilken sone hindringen befinner seg i, og signaliserer dermed en avstand (fig. 13).

MWE860 (valgfritt MWE890): I displayet lyser flere lamper jo naermere hind-ringenkommen.

PASS PÄ!

Stans kjoretyet umiddelbart og kontroller situasjonen (evt. gå ut)ningar følgende skjer ved krypkjøring:

Ved krypekjøring indikerer apparatet først og fremst en hindring, og tonemønsteret blir normalt raskere (f. eks. skifter fra sakte til middels tonemønster). Plutselig skifter signaltonen til sakte tonemønster eller det indikerer ingen hindring i det—hele+tatt lenger.

Det betyr at den opprinnelige hindringen ikke befinner seg i@maleområdet til følerne lenger (konstruksjonsavhengig), men de kan fortsatt blipakjørt.

12 Feilsøking

Apparatet fungerer为之.

• For eksempel smuss aller frost på følerne.
  Rengjor folerne.
  Følnerne ble montert feil.
  Tilpass innrettingen av ellher hoyden til folerne (fig. 3).
  Folerne har kontakt med kjoretoysjassiet.

  Skill følnerne fra sjassiet.

Gjenstander på kjøretøyet (f. eks. reservehjul) fører til feilalarmer.

Still inn systemet sik at faste gjenstander ikke lenger indikeres (se kapittel «Stille inn systemet» på side 130).

13 Garanti

Lovmessig garantitid gjelder. Hvisproduktet skulle vare defekt,kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler.

Ved henvendelser vedrorende reparasjon aller garanti, ma du sende med falgende:

• defektkomponenter,
• kopi av kvitteringen med kjøpsdato,
  -arsak til reklamasjonen aller beskrivelse av feilen.

14 Deponering

Lever emballasje til resirkulering sá langt det er mulig.

Når du tar produitet ut av drift for siste gang, på du sörge for Å fä informasjon om deponeringsforskrifter hos nærmestre resirkuleringsstasjon eller hos din faghandler.

15 Tekniske spesifikasjoner

	MagicWatch
	MWE820 MWE860 MWE890
Artikelnr.: 9600000353 960	0000354 9600000355
Måleområde: ca. 0,40 m til 1,6	m ca. 0,35 m til		0,75 m
Ultralydfrekvens: 40 kHz
Forsyningsspenning: 10-24 V
Strømforbruk: maks. 120 mA
Driftstemperatur:	-25 °C til +70 °C
Godkj Henning:	E 8 030117

MERK

Følerne kan lakkeres. Produsenten anbefaler at følnere lakkeres av et fagverksted.
