HKM 680 - Feiemaskin ATIKA - Gratis bruksanvisning og manual

BRUKSANVISNING HKM 680 ATIKA

Original brugsanvisning – Sikkerhetsinformasjoner – Reservedeler

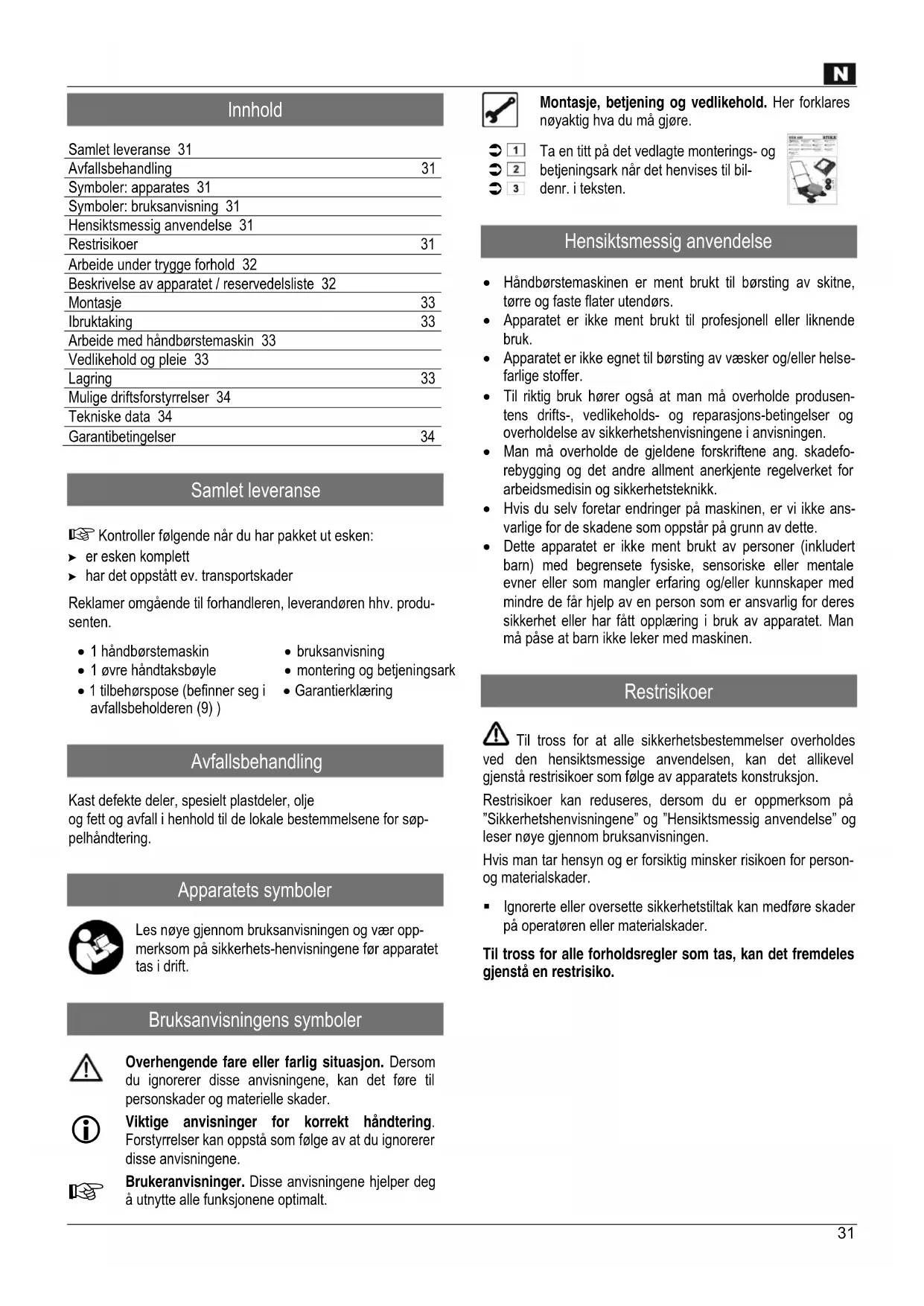

Side 31

Handveegmachine

Samlet leveranse 31
Avfallsbehandling	31
Symboler: apparates 31
Symboler: bruksanvisning 31
Hensiktsmessig anvendelse 31
Restrisikoer	31
Arbeide under trygge forhold 32
Beskrivelse av apparatet / reservedelsliste 32
Montasje	33
Ibruktaking	33
Arbeide med håndbørstemaskin 33
Vedlikehold og pleie 33
Lagring	33
Mulige driftsforstyrrelser 34
Tekniske data 34
Garantibetingelser	34

Samlet leveranse

▶ er esken komplett
▶ har det oppstätt ev. transportskader

• 1 håndbørstemaskin
  • 1 øvre håndtaksbøyle

• 1 tilbehørspose (befinner seg i avfallsbeholderen (9))

• bruksanvisning
  • montering og betjeningsark
  • Garantierklæring

Avfallsbehandling

Kast defekte deler, spesielt plastdeler, olje og fett og avfall i henhold til de lokale bestemmelsene for søppelhåndtering.

Apparatets symboler

Les nøye gjennom bruksanvisningen og vær opp- merksom på sikkerhets-henvisningene før apparatet tas i drift.

Bruksanvisningens symboler

Overhengende fare eller farlig situasjon. Dersom du ignorerer disse anvisningene, kan det føre til personskader og materielle skader.

Viktige anvisninger for korrekt håndtering. Forstyrrelser kan oppstå som følge av at du ignorerer disse anvisningene.

Brukeranvisninger. Disse anvisningene hjelper deg å utnytte alle funksjonene optimalt.

Montasje, betjening og vedlikehold. Her forklares nøyaktig hva du må gjøre.

Hensiktsmessig anvendelse

• Händbørstemaskinen er ment brukt til børsting av skitne, tørre og faste flater utendørs.
• Apparatet er ikke ment brukt til profesjonell eller liknende bruk.
• Apparatet er ikke egnet til børsting av væsker og/eller helsefarlige stoffer.
• Til riktig bruk hører også at man må overholde produsentens drifts-, vedlikeholds- og reparasjons-betingelser og overholdelse av sikkerhetshenvisningene i anvisningen.
• Man må overholde de gjeldene forskriftene ang. skadeforebygging og det andre allment anerkjente regelverket for arbeidsmedisin og sikkerhetsteknikk.
• Hvis du selv foretar endringer på maskinen, er vi ikke ansvarlige for de skadene som oppstår på grunn av dette.
• Dette apparatet er ikke ment brukt av personer (inkludert barn) med begrensete fysiske, sensoriske eller mentale evner eller som mangler erfaring og/eller kunnskaper med mindre de får hjelp av en person som er ansvarlig for deres sikkerhet eller har fått opplæring i bruk av apparatet. Man må påse at barn ikke leker med maskinen.

Restrisikoer

⚠ Til tross for at alle sikkerhetsbestemmelser overholdes ved den hensiktsmessige anvendelsen, kan det allikevel gjenstå restrisikoer som følge av apparatets konstruksjon.

Restrisikoer kan reduseres, dersom du er oppmerksom på "Sikkerhetshenvisningene" og "Hensiktsmessig anvendelse" og leser nøye gjennom bruksanvisningen.

Hvis man tar hensyn og er forsiktig minsker risikoen for person- og materialskader.

- Ignorerte eller oversette sikkerhetstiltak kan medføre skader på operatøren eller materialskader.

Til tross for alle forholdsregler som tas, kan det fremdeles gjenstå en restrisiko.

Arbeide under trygge forhold

! OBS!

Les nøye gjennom følgende anvisninger og forskrifter til forebygging av ulykker hhv. de gjeldende sikkerhetsbestemmelsene i de forskjellige landene.

Formidle sikkerhetsanvisningene til alle som arbeider med maskinen.

i Ta godt vare på disse sikkerhetsanvisningene.

- Gjør deg kjent med apparatet ved hjelp av bruksanvisningen før du tar det i bruk.

- Vær oppmerksom. Pass på hva du gjør. Vær fornuftig i omgang med apparatet. Ikke benytt apparatet når du er sliten eller er påvirket av narkotiske stoffer, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet kan medføre alvorlige skader.

- Ikke bruk sagen til ting den ikke er beregnet til (se "Riktig bruk").

Gjør deg kjent med omgivelsene og ta hensyn til mulige farer.

- Apparatet må ikke benyttes i eksplosjonsfarlig omgivelse, hvor det finnes brennbare væsker, gass eller støv.

Den som betjener maskinen er ansvarlig for tredjemann i maskinenes arbeidsområde.

■ Rengjøring og brukervedlikehold får ikke utføres av barn

- Hold andre personer og dyr borte fra arbeidsområdet. Ikke la andre personer, spesielt barn, berøre verktøyet.

■ La aldri apparatet stå uten tilsyn.

- Ta hensyn til påvirkning fra omgivelsene - Ikke bruk trimmeren i fuktige og våte omgivelser.

- Ikke benytt apparatet på väte flater.

- Arbeid kun under tilstrekkelige sikkerhetsforhold, sørg for god belysning.

- Før børsting må man fjerne fremmedlegemer (f. eks. steiner, kvister, wire osw.). Under arbeidet må du se opp for andre fremmedlegemer.

- Hvis det finnes fremmedlegemer, må man stanse apparatet og fjerne fremmedlegemet. Før du benytter apparatet igjen må du kontrollere om det finnes skader og disse må repareres.

- Apparatet må kun benyttes med komplett og korrekt festete verneinnretninger (f. eks. avfallsbeholder) og ikke endre noe på maskinen som kan påvirke sikkerheten.

- Du må ikke endre regulatorinnstillingen til motoren, for dette regulerer den sikre, maksimale arbeidshastigheten og beskytter motoren og alle deler som dreies mot skader pga. for stor hastighet. Ta kontakt med kundeservice hvis det oppstår problemer.

- Ikke forta endringer på apparatet eller apparatets deler.

- Før aldri hender eller føtter på eller under deler som dreier seg.

- Hold här, klær og hansker borte fra bevegelige deler.

■ Skyv alltid apparatet forover mens det er i drift. Trekk det aldri til deg eller bak deg.

- Unngå en uvanlig kroppsholdning. Sørg for at du står sikkert og hold alltid likevekten..

- Ikke børst bort brennede eller glødende gjenstander.

- kontroller omhyggelig om beskyttelsesan-ordningene fungerer feilfritt og hensiktsmessig før du forsetter driften av apparatet. Til dette hører også oppsamlingssekken, hvis den finnes.

- Kontroller om deler er skadet eller defekt. Alle deler må være riktig montert og oppfylle alle betingelsene for at man skal kunne sikre feilfri drift.

- beskyttelsesanordninger og deler som er skadet må repareres eller skiftes ut av et godkjent verksted, såfremt ikke noe annet er angitt i bruksanvisningen

– Pass på at alle muttere, bolter og skruer sitter godt fast.

- Pass på at håndtakene er frie for olje og fett.

- Følg vedlikeholdsforskriftene.

Ikke foreta andre reparasjoner på maskinen enn som er beskrevet i kapittelet "Vedlikehold". For andre reparasjoner må du ta kontakt med produsenten eller ansvarlig kundetjeneste..

Benytt kun originale reservedeler. Bruken av andre reservedeler og annet tilbehør kan føre til ulykker for brukeren. Produsenten er ikke ansvarlig for skader som oppstår som følge av dette.

1 Beskrivelse av apparatet / reservedelsliste

Pos	Betegnelse Bestillingsnr.
1.	Håndtaksbøyle nede 386723
2.	Håndtaksbøyle oppe 386722
3.	Flatrundskrue M8 x 40 386702
4.	Avstandsstykke	386701
5.	Rillemutter M8 386700
6.	Håndtaksarretering venstre 386737
7.	Håndtaksarretering høyre 386738
8.	Hjul	386729
9.	Avfallsbeholder	386724
10.	Tallerkenbørste	386727
11.	Skruepose (6x ST3,9 x 16)	386736
12.	Tallerkenbørstefeste
13.	Rem	386728
14.	Børsterull	386731
15.	Styrerull	386726
16.	Tilbehørspose

Montasje

2 Fjern avfallsbeholderen (9) fra apparatet og ta ut tilbehørsposen (16).
3 Snu apparatet på hodet og fest begge tallerkenbørstene (10) til tallerkenbørstefestet (12) med de vedlagte skruene ST3,9 x 16 (11).
4 Snu apparatet igjen, slik at det står på hjulene og sett inn avfallsbeholderen (9) igjen.
5 Sett på den nedre håndtaksbøylen (1) og fest den i håndtaksarreteringen (6+7).
6 Sett den øvre håndtaksbøylen (2) på den nedre håndtaksbøylen (1) og fest den med en flatrundskrue (3) per side. Dermed har du ved respektivt utvalg av hull i øvre håndtaksbøylen (2) to muligheter når det gjelder høydejustering.
7 Plasser avstandsstykket (4) på en slik måte på flatrundskruene (3), at de avrundete sidene ligger på den øvre håndtaksbøylen (2). Fest så forbindelsen på begge seider med respektivt en rillemutter (5).

Ibruktaking

⚠️ Før arbeidet påbegynnes må du ta hensyn til følgende sikkehetsinformasjoner, for å holde faren for skader på et så lavt nivå som mulig.

• Forsikre deg om at hele apparatet er montert på en forskriftsmessig måte.
• Kontroller før hver bruk:

- er apparatet ev. skadet

Arbeide med håndbørstemaskin

• Hold alltid apparatet med begge hender.
• Arbeid på tørt, sklisikkert og jevnt underlag.
• Unngå en uvanlig kroppsholdning. Sørg for at du står sikkert og hold alltid likevekten.
• Skyv apparatet foran deg i normalt gåtempo (ca. 4 km/t) over den flaten som skal børstes.

① Kun när apparatet skyves fremover, børstes det.

• Smuss på kanter eller hjørner nås med tallerkenbørstene (10) og rengjort.
  ■ 2 Tøm avfallsbeholderen (9) regelmessig etter hver børsting eller när den er full.

Vedlikehold og pleie

Før hvert vedlikeholds- og rengjøringsarbeid

- Vente til apparatet står helt stille

Ytterligere vedlikeholds- og rengjøringsarbeider som beskrives i dette kapittelet, må kun gjennomføres av kundeservice.

Sikkerhetsinnretninger som er vedlikeholdt og rengjort må monteres igjen på riktig måte og kontrolleres.

Man må kun bruke originaldeler. Bruk av andre deler kan føre til uforutsette person- og materialskader.

Vedlikehold

Gjennomfør følgende vedlikeholdsarbeid regelmessig, for å sikre lang og pålitelig bruk av maskinen..

Kontroller maskinen for å finne åpenbare mangler som

• løst feste
  — slitte eller skadete komponenter
• brukne eller skadete deler

Nødvendige reparasjoner eller vedlikeholdsarbeider må gjennomføres før maskinen brukes.

Rengjøring

Ta hensyn til følgende, for å holde apparatet din funksjonssikker:

■ rengjør regelmessig på alle bevegelige deler
- Rengjør huset med en myk børste eller en tørr klut.
- Ikke rengjør maskinen med rennende vann og høytrykksspyler.
- Ikke bruk løsningsmidler (bensin, alkohol, osv.) på kunststoffdeler, da kunststoffdelene kan skades..
- Hold håndtakene frie for olje og fett.

Du må ikke bruke vann, løsningsmiddel og pole-ringsmiddel.

Lagring

• Oppbevar maskiner som ikke er i bruk på et tørt, lukket sted utilgjengelig for barn.
  ■ 2 Tøm avfallsbeholderen (9) før hver lagring.
  ■ 9 For en plassparende lagring, klapper du håndtaksbøylen (1+2) forover og og still apparatet vertikalt inntil en vegg.
• Før lagring over lengre tid, må du ta hensyn til følgende for å forlenge apparatets levetid og sikre at betjeningen går lett:

– Gjennomfør en grundig rengjøring.

Mulige driftsforstyrrelser

Før hver retting av feil

- Vente til rørepinnen står helt stille

Etter at feilen er rettet må du alltid ta i bruk og sjekke alle sikkerhetsinnretninger.

Forstyrrelser Mulig årsak	Tiltak
Apparatet børster ikke riktig	⇒ for langsom og rask gang⇒ avfallsbeholderen (9) er full⇒ tallerkenbørste (10) og/eller børsterull (14) er svært slitt	⇒ Skyv apparatet foran deg i normalt gåtempo (ca. 4 km/t)⇒ Tøm avfallsbeholderen (9)⇒ Bytt ut tallerkenbørste (10) og/eller børsterull (14).
Tallerkenbørsten (10) dreier seg ikke	⇒ Rem (13) har falt av eller er slitt av	⇒ Stram eller bytt ut remmen (13)
Det er vanskelig å manøvre-re apparatet	⇒ Styrerullen (15) er skitten eller defekt	⇒ Rengjør eller bytt ut styrerullen (15)

Tekniske data

Type / Modell HKM 680
Byggeår se siste side
Drev manuelt
Børsteytelse 2200 m2/t (ved 4 km/t)
Arbeidsbredde 680 mm
Tallerkenbørster ∅ 230 mm
Børsterull ∅ 108 mm x 380 mm
Avfallsbeholder (volum) 12 l
Vekt	9,4 kg

Garantibetingelser
