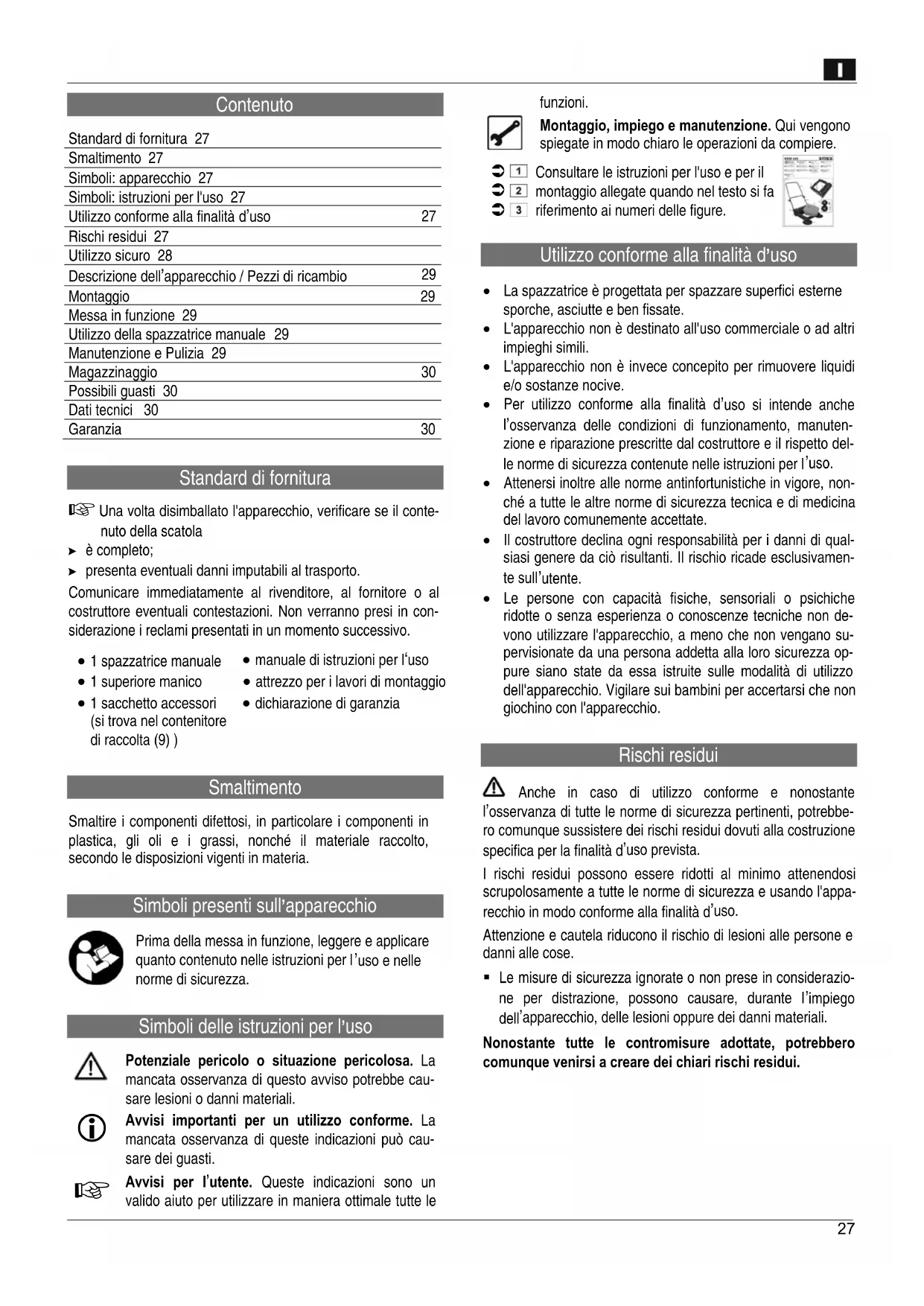

MANUALE UTENTE HKM 680 ATIKA

Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio

Pagina 27

Håndbørstemaskin

Standard di fornitura 27
Smaltimento 27
Simboli: apparecchio 27
Simboli: istruzioni per l'uso 27
Utilizzo conforme alla finalità d'uso	27
Rischi residui 27
Utilizzo sicuro 28
Descrizione dell'apparecchio / Pezzi di ricambio	29
Montaggio	29
Messa in funzione 29
Utilizzo della spazzatrice manuale 29
Manutenzione e Pulizia 29
Magazzinaggio	30
Possibili guasti 30
Dati tecnici 30
Garanzia	30

Standard di fornitura

Una volta disimballato l'apparecchio, verificare se il contenuto della scatola

▶ è completo;
- presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

• 1 spazzatrice manuale
• 1 superiore manico
- 1 sacchetto accessori (si trova nel contenitore di raccolta (9))

• manuale di istruzioni per l'uso
• attrezzo per i lavori di montaggio
• dichiarazione di garanzia

Smaltimento

Smaltire i componenti difettosi, in particolare i componenti in plastica, gli oli e i grassi, nonché il materiale raccolto, secondo le disposizioni vigenti in materia.

Simboli presenti sull'apparecchio

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l'uso e nelle norme di sicurezza.

Simboli delle istruzioni per l'uso

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di queste indicazioni può causare dei guasti.

Avvisi per l'utente. Queste indicazioni sono un valido aiuto per utilizzare in maniera ottimale tutte le

funzioni.

Montaggio, impiego e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

→ 1 Consultare le istruzioni per l'uso e per il
2 montaggio allegate quando nel testo si fa
3 riferimento ai numeri delle figure.

Utilizzo conforme alla finalità d'uso

• La spazzatrice è progettata per spazzare superfici esterne sporche, asciutte e ben fissate.
• L'apparecchio non è destinato all'uso commerciale o ad altri impieghi simili.
• L'apparecchio non è invece concepito per rimuovere liquidi e/o sostanze nocive.
• Per utilizzo conforme alla finalità d'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l'uso.
• Attenersi inoltre alle norme antinfortunistiche in vigore, non-ché a tutte le altre norme di sicurezza tecnica e di medicina del lavoro comunemente accettate.
• Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull'utente.
• Le persone con capacità fisiche, sensoriali o psichiche ridotte o senza esperienza o conoscenze tecniche non devono utilizzare l'apparecchio, a meno che non vengano supervisionate da una persona addetta alla loro sicurezza oppure siano state da essa istruite sulle modalità di utilizzo dell'apparecchio. Vigilare sui bambini per accertarsi che non giochi con l'apparecchio.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

- Le misure di sicurezza ignore o non prese in considerazione per distrazione, possono causare, durante l'impiego dell'apparecchio, delle lesioni oppure dei danni materiali.

Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Utilizzo sicuro

Avvertenza!

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi.

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.

i Conservare le presenti norme di sicurezza in buono stato.

• Prima dell'uso, acquisire familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
• Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.
• Non utilizzare l'apparecchio per scopi diversi da quelli previsti (si veda "Utilizzo conforme alla finalità d'uso").
• Familiarizzare con l'ambiente di lavoro e fare attenzione ai possibili pericoli.
• Non usare l'apparecchio in ambienti a rischio di esplosione, in cui si trovino liquidi, gas o polveri infiammabili.
• L'operatore è responsabile nei confronti di terzi nella zona di lavoro.
• Tenere i bambini lontani dall 'apparecchio.
• Non affidare ai bambini le operazioni di pulizia e manutenzione.
  ■ Tenere lontane altre persone e animali dall'area di lavoro.
• Non lasciare che altre persone, in particolare i bambini, tocchino l'utensile.
• Interrompere l'utilizzo della macchina in prossimità di persone, soprattutto bambini o animali domestici, e quando si cambia area di lavoro.
• Non lasciare mai l'apparecchio senza sorveglianza.
• Non lavorare con l'apparecchio quando si è scalzi o si indossano sandali leggeri.

• Tenere in considerazione gli influssi ambientali:

• non usare la tagliapiastrelle radiale in ambienti umidi o bagnati.

• Non usare l'apparecchio su superfici bagnate.

• lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un'illuminazione adeguata.

• Prima dell'uso rimuovere tutti i corpi estranei (per es., pietre, rami, fili metallici, ecc.). Durante l'utilizzo, verificare la presenza di altri corpi estranei.

• Se si incontrano corpi estranei, spegnere l'apparecchio e rimuovere il corpo estraneo. Tuttavia, prima di riaccendere l'apparecchio, verificare eventuali danni e far eseguire le dovute riparazioni.
• Mettere in funzione l'apparecchio solo in presenza di tutti i dispositivi di protezione al completo e correttamente montati (ad es. Contenitore di raccolta); sull'apparecchio non modificare nulla che possa comprometterne la sicurezza.
• Non modificare I 'apparecchio o parti di esso.

• Non mettere mai le mani o i piedi vicino o sotto alle parti rotanti.

• Tenere lontani capelli, vestiti e guanti da parti in movimento dell'apparecchio.

• Durante il funzionamento, spingere l'apparecchio sempre in avanti. Non tirarlo verso se stessi né trascinarlo.
• Evitare di assumere posizioni anomale. Garantire un supporto sicuro e mantenere in ogni momento l'equilibrio.
• Non usare la spazzatrice su oggetti infiammabili o incandescenti.
• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

• Controllare se la macchina presenta danneggiamenti:

• Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni o le parti leggermente danneggiate funzionano in modo corretto e secondo le disposizioni. Di questi fa parte anche il sacco di raccolta se presente.

• Verificare che i componenti non siano danneggiati o difettosi, accertarsi che tutti i componenti siano montati correttamente e che tutte le condizioni siano state soddisfatte al fine di garantire un corretto funzionamento.
• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
• Sostituire le etichette di sicurezza danneggiate o illeggibili.

■ Utilizzare con cura l'apparecchio:

• accertarsi che tutti i dadi, i bulloni e le viti siano ben saldi,
• Mantenere le maniglie asciutte e libere da olio e grasso.
• attenersi alle norme di manutenzione.

Non eseguire nessun'altra riparazione che non sia contemplata nel capitolo "Manutenzione", ma rivolgersi direttamente al produttore o al centro di assistenza autorizzato.

Utilizzare solo accessori originali. L'utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

▶ 1 Descrizione dell'apparecchio / Pezzi di ricambio

Pos.	Denominazione N.	ordinazione
1.	inferiore manico 386723
2.	superiore manico 386722
3.	Vite con testa a calotta piatta M8 x 40	386702
4.	Distanziale	386701
5.	Dado zigrinato M8 386700
6.	Blocco a sinistra 386737
7.	Blocco a destra 386738
8.	Ruota	386729
9.	Contenitore di raccolta 386724
10.	Spazzola a disco 386727
11.	Confezione di viti (6x ST3,9 x 16) 386736
12.	Supporto per spazzola a disco
13.	Cinghia	386728
14.	Spazzola	386731
15.	Rullo di guida 386726
16.	Sacchetto accessori

Montaggio

Prestare attenzione alle istruzioni di montaggio allegate!

▶ 2 Rimuovere il contenitore di raccolta (9) dall'apparecchio e togliere il sacchetto accessori (16).
3 Capovolgere l'apparecchio e fissare le due spazzole a disco (10) al relativo supporto (12) con le viti ST3,9 x 16 in dotazione (11).
4 A questo punto rigirare l'apparecchio in modo che poggi sulle ruote e reinserire il contenitore di raccolta (9).
▶ 5 Montare il manico inferiore (1) e fissarlo nei blocchi (6+7).
6 Montare il manico superiore (2) sul manico inferiore (1) e fissarlo con una vite con testa a calotta piatta (3) per lato. Grazie alla disposizione dei fori nel manico superiore (2), esistono due possibilità di regolazione in altezza.
7 Posizionare i distanziali (4) sulle viti con testa a calotta piatta (3) in modo che i lati arrotondati poggino sul manico superiore (2). A questo punto fissare il collegamento sui due lati con un dado zigrinato (5).

Messa in funzione

Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e avere montato l'apparecchio nel modo descritto!

• Accertarsi che l'apparecchio sia montato completamente e correttamente.
  ■ Prima di ogni utilizzo, controllare:

• se l'apparecchio presenta danni

• se il contenitore di raccolta, i manici e le spazzole sono saldamente serrati

Utilizzo della spazzatrice manuale

• Impugnare sempre saldamente l'apparecchio con entrambe le mani durante il lavoro.
• Lavorare su una base asciutta, antiscivolo e piana.
• Evitare di assumere posizioni anomale. Garantire un supporto sicuro e mantenere in ogni momento l'equilibrio.
  ■ 8 Spostare l'apparecchio in avanti sulla superficie da spazzare procedendo a passo d'uomo (ca. 4 km/h).
  i La spazzatura ha luogo solo se l'apparecchio viene spostato in avanti.
• 8 Le spazzole a disco (10) permettono di rilevare ed eliminare lo sporco da bordi e angoli.
• 2 Svuotare regolarmente il contenitore di raccolta (9) dopo ogni utilizzo oppure quando è pieno.

Manutenzione e Pulizia

Prima di ogni intervento di manutenzione e pulizia

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal servizio di assistenza.

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

Manutenzione

Per garantire un uso prolungato ed affidabile dell'apparecchio, eseguire regolarmente i seguenti interventi di manutenzione.

Per accertarsi che l'apparecchio lavori in sicurezza, controllare regolarmente l'eventuale presenza di danneggiamenti visibili come

• fissaggi allentati;
• componenti usurati o danneggiati.
  — parti rotte o danneggiate

Le riparazioni necessarie o gli interventi di manutenzione devono essere eseguiti prima dell'utilizzo dell'utensile elettrico.

Magazzinaggio

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso fuori dalla portata dei bambini.
  ■ 2 Svuotare il contenitore di raccolta (9) prima di riporlo.
• Per uno stoccaggio con il minimo ingombro, piegare i manici (1+2) in avanti e appoggiare l'apparecchio contro una parete in posizione verticale.
• Prima di un periodo di conservazione di lunga durata presta-re attenzione a quanto segue per prolungare il ciclo di vita della apparecchio e garantire un facile azionamento della stessa:
• Effettuare una pulizia di fondo.

Possibili guasti

Prima di rimuovere qualsiasi guasto

- Attendere l'arresto del frullino agitatore

Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Problema Possibile causa	Eliminazione
L'apparecchio non spazza bene	⇒ Marcia troppo lenta o veloce⇒ Contenitore di raccolta (9) pieno⇒ Spazzole a disco (10) e/o rullo (14) molto usurati	⇒ Spostare l'apparecchio in avanti a passo d'uomo (ca. 4 km/h).⇒ Svuotare il contenitore di raccolta (9)⇒ Sostituire le spazzole a disco (10) e/o il rullo (14)
Le spazzole a disco (10) non ruotano	⇒ Cinghia (13) distaccata o lacerata	⇒ Tendere o sostituire la cinghia (13)
L'apparecchio si manovra con difficoltà	⇒ Rullo di guida (15) sporco o difettoso	⇒ Pulire o sostituire il rullo di guida (15)

Dati tecnici

Tipo / Modello HKM 680
Anno di costruzione vedere ultima pagina
Azionamento	manuale
Prestazioni	2200 m^2/h (a 4 km/h)
Larghezza di lavoro	680 mm
Spazzole a disco	230 mm
Rullo	108 mm x 380 mm
Contenitore di raccolta (capacità)	12 l
Peso	9,4 kg

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.
