BEDIENUNGSANLEITUNG HKM 680 ATIKA

Handkehrmaschine Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile

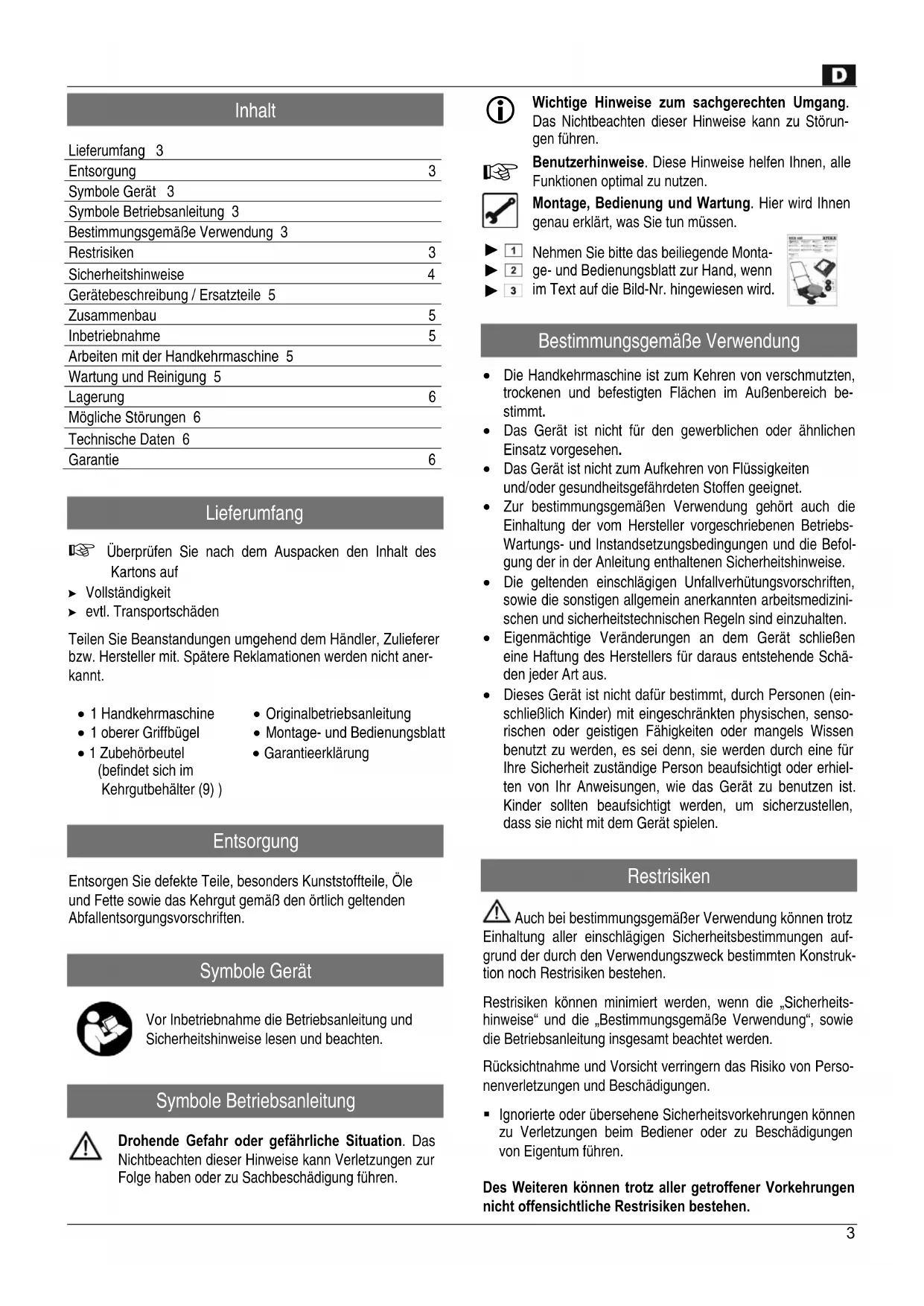

Nadomestni deli Stran 513 Inhalt Lieferumfang 3 Entsorgung 3 Symbole Gerät 3 Symbole Betriebsanleitung 3 Bestimmungsgemäße Verwendung 3 Restrisiken 3 Sicherheitshinweise 4 Gerätebeschreibung / Ersatzteile 5 Zusammenbau 5 Inbetriebnahme 5 Arbeiten mit der Handkehrmaschine 5 Wartung und Reinigung 5 Lagerung 6 Mögliche Störungen 6 Technische Daten 6 Garantie 6

Lieferumfang Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf Vollständigkeit evtl. Transportschäden Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht aner- kannt. 1 Handkehrmaschine Originalbetriebsanleitung 1 oberer Griffbügel Montage- und Bedienungsblatt 1 Zubehörbeutel (befindet sich im Kehrgutbehälter (9) ) Garantieerklärung

Entsorgung Entsorgen Sie defekte Teile, besonders Kunststoffteile, Öle und Fette sowie das Kehrgut gemäß den örtlich geltenden Abfallentsorgungsvorschriften.

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störun- gen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen. Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Monta- ge- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. hingewiesen wird.

Bestimmungsgemäße Verwendung Die Handkehrmaschine ist zum Kehren von verschmutzten, trockenen und befestigten Flächen im Außenbereich be- stimmt. Das Gerät ist nicht für den gewerblichen oder ähnlichen Einsatz vorgesehen. Das Gerät ist nicht zum Aufkehren von Flüssigkeiten und/oder gesundheitsgefährdeten Stoffen geeignet. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs- Wartungs- und Instandsetzungsbedingungen und die Befol- gung der in der Anleitung enthaltenen Sicherheitshinweise. Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizini- schen und sicherheitstechnischen Regeln sind einzuhalten. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus entstehende Schä- den jeder Art aus. Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhiel- ten von Ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Restrisiken Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen auf- grund der durch den Verwendungszweck bestimmten Konstruk- tion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheits- hinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Perso- nenverletzungen und Beschädigungen. Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen. Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.4 Sicherheitshinweise

Lesen und beachten Sie vor Inbetriebnahme dieses Er- zeugnisses die folgenden Hinweise und die Unfallverhü- tungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit dem Gerät arbeiten.

Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanlei- tung mit dem Gerät vertraut. Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Mo- ment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. Benutzen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“). Machen Sie sich mit Ihrer Umgebung vertraut, und achten Sie auf mögliche Gefahren. Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden be- nutzen. Der Bedienende ist im Arbeitsbereich des Gerätes gegen- über Dritten verantwortlich. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern durchgeführt werden. Halten Sie andere Personen und Tiere von Ihrem Arbeitsbe- reich fern. Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug berühren. Unterbrechen Sie den Gebrauch des Gerätes, wenn Perso- nen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereich wechseln. Lassen Sie das Gerät nie unbeaufsichtigt. Arbeiten Sie mit dem Gerät nicht barfüßig oder in leichten Sandalen. Berücksichtigen Sie Umgebungseinflüsse: Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung. Betreiben Sie das Gerät nicht auf nassen Flächen. Arbeiten Sie nur bei ausreichenden Sichtverhältnissen, Sorgen Sie für gute Beleuchtung. Entfernen Sie vor dem Kehren alle Fremdkörper (z.B. Stei- ne, Äste, Draht, usw.). Achten Sie während der Arbeit auf weitere Fremdkörper. Falls Sie auf Fremdkörper treffen, stoppen Sie das Gerät und entfernen Sie den Fremdkörper. Bevor Sie das Gerät wieder benutzen, prüfen Sie es auf eventuelle Beschädi- gungen und lassen Sie notwendige Reparaturen durchfüh- ren. Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen (z. B. Kehrgutbehälter) und ändern Sie an dem Gerät nichts, was die Sicherheit be- einträchtigen könnte. Das Gerät bzw. Teile des Gerätes nicht verändern. Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie Haare, Kleidung und Schmuck fern von sich bewegenden Teilen. Schieben Sie das Gerät während des Betriebes immer vorwärts. Ziehen Sie es nicht zu sich hin oder hinter sich her. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Kehren Sie keine brennenden oder glühenden Gegenstän- de auf. Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf. Überprüfen Sie das Gerät auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Gerätes müssen Schutz- vorrichtungen sorgfältig auf ihre einwandfreie und be- stimmungsgemäße Funktion untersucht werden. Dazu gehört auch der Kehrgutbehälter. Überprüfen Sie, ob bewegliche Teile einwandfrei funkti- onieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb si- cherzustellen. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repa- riert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist. Pflegen Sie Ihr Gerät mit Sorgfalt: Achten Sie darauf, dass alle Muttern, Bolzen und Schrauben fest sitzen. Halten Sie die Handgriffe frei von Öl und Fett. Befolgen Sie die Wartungsvorschriften. Nehmen Sie keine weiteren Reparaturen, als im Kapi- tel „Wartung“ beschrieben sind, an dem Gerät vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst. Nur Originalersatz-, Zubehör- und Sonderzubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benut- zer entstehen. Für hieraus resultierende Schäden haf- tet der Hersteller nicht.5 ► Gerätebeschreibung / Ersatzteile

Pos. Bezeichnung Bestell.-Nr.

Griffbügel unten 386723

Griffbügel oben 386722

Flachrundschraube M8 x 40 386702

Rändelmutter M8 386700

Griffarretierung links 386737

Griffarretierung rechts 386738

Kehrgutbehälter 386724

Tellerbürstenaufnahme

Beachten Sie das beigelegte Montage- und Bedienungs- blatt! ► Entfernen Sie den Kehrgutbehälter (9) vom Gerät und entnehmen Sie den Zubehörbeutel (16).

Drehen Sie das Gerät auf den Kopf und befestigen Sie die beiden Tellerbürsten (10) an die Tellerbürstenaufnahmen (12) mit den mitgelieferten Schrauben ST3,9 x 16 (11).

Drehen Sie nun das Gerät wieder um, so dass es auf den Rädern steht und setzen Sie den Kehrgutbehälter (9) wieder ein.

Stellen Sie den unteren Griffbügel (1) auf und fixie- ren Sie ihn in den Griffarretierungen (6+7).

Setzen Sie den oberen Griffbügel (2) auf den unte- ren Griffbügel (1) und fixieren Sie ihn mit jeweils einer Flachrundschraube (3) pro Seite. Dabei haben Sie durch entsprechende Auswahl der Bohrungen im oberen Griffbü- gel (2) zwei Möglichkeiten der Höheneinstellung.

Platzieren Sie die Distanzstücke (4) so auf die Flach- rundschrauben (3), dass die abgerundeten Seiten an dem oberen Griffbügel (2) anliegen. Befestigen Sie nun die Ver- bindung auf beiden Seiten mit jeweils einer Rändelmutter (5).

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben! Vergewissern Sie sich, dass das Gerät komplett und vor- schriftsmäßig montiert ist. Überprüfen Sie vor jedem Gebrauch: das Gerät auf eventuelle Beschädigungen ob der Kehrgutbehälter, der Griffbügel und die Bürsten fest angebracht sind

Arbeiten mit der Handkehrmaschine

Halten Sie das Gerät immer mit beiden Händen fest. Arbeiten Sie auf trockenem, rutschfestem und ebenem Un- tergrund. Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichge- wicht. Schieben Sie das Gerät über die zu kehrende Fläche, in normaler Schrittgeschwindigkeit (ca. 4 km/h), vor sich her. Nur wenn das Gerät vorwärts geschoben wird, findet ein Kehren statt. Verschmutzungen an Kanten oder in Ecken werden durch die Tellerbürsten (10) erfasst und gesäubert. Entleeren Sie den Kehrgutbehälter (9) regelmäßig nach jedem Kehren oder wenn dieser voll ist.

Wartung und Reinigung

Vor jeder Wartungs- und Reinigungsarbeit: - Stillstand des Gerätes abwarten Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden. Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden. Nur Originalteile verwenden. Andere Teile können zu unvorher- sehbaren Schäden und Verletzungen führen.

Wartung Damit eine lange und zuverlässige Nutzung des Gerätes ge- währleistet ist, führen Sie die folgenden Wartungsarbeiten re- gelmäßig aus. Überprüfen Sie das Gerät auf offensichtliche Mängel wie lose Befestigungen verschlissene oder beschädigte Bauteile gebrochene oder beschädigte Teile Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz des Gerätes durchzuführen.6 Reinigung Beachten Sie Folgendes, um die Funktionsfähigkeit des Gerätes zu erhalten. Reinigen Sie regelmäßig alle beweglichen Teile. Reinigen Sie das Gehäuse mit einer weichen Bürste, einem trockenen oder feuchten Lappen. Das Gerät nicht mit fließendem Wasser oder Hoch- druckreinigern reinigen. Verwenden Sie für die Kunststoffteile keine Lösungsmittel (Benzin, Alkohol, usw.), da diese die Kunststoffteile be-schädigen können. Halten Sie die Handgriffe frei von Öl und Fett. Wasser, Lösungsmittel und Poliermittel dürfen nicht verwendet werden. Lagerung Bewahren Sie das Gerät an einem trockenen, ver-schlossenen Ort außerhalb der Reichweite von Kindern auf. Entleeren Sie den Kehrgutbehälter (9) vor jeder Lagerung. Für eine platzsparende Lagerung, klappen Sie den Griffbügel (1+2) nach vorne und stellen das Gerät senkrecht an eine Wand. Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Maschine zu verlängern und ein leicht gängiges Bedienen zu gewährleisten: Führen Sie eine gründliche Reinigung durch.

Vor jeder Störungsbeseitigung Stillstand des Gerätes abwarten Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Problem Mögliche Ursache Beseitigung Das Gerät kehrt nicht richtig zu langsamer oder schneller Gang Kehrgutbehälter (9) voll Tellerbürsten (10) und/oder Bürstenrolle (14) stark abgenutzt Schieben Sie das Gerät in normaler Schrittgeschwindigkeit (ca. 4 km/h) vor sich her Kehrgutbehälter (9) entleeren Tellerbürsten (10) und/oder Bürstenrolle (14) ersetzen Die Tellerbürsten (10) dre-hen sich nicht Riemen (13) abgesprungen oder gerissen Riemen (13) einspannen oder ersetzen Das Gerät lässt sich schwer manövrieren Lenkrolle (15) verschmutzt oder defekt Lenkrolle (15) reinigen oder ersetzen

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung. Bei Fragen Telefon: 0 82 22 / 41 47 08 – 603 0 82 22 / 41 47 08 – 612 – 605 – 613 – 607 – 628

Technische Daten Typ / Modell HKM 680 Baujahr siehe letzte Seite Antrieb manuell Kehrleistung 2200 m²/h (bei 4 km/h) Arbeitsbreite 680 mm Tellerbürsten Ø 230 mm Bürstenrolle Ø 108 mm x 380 mm Kehrgutbehälter (Fassungsvermögen) 12 l Gewicht 9,4 kg
