BRUKSANVISNING Solo 442 AL-KO

3.5 Sikkerhed for personer, dyr og ting .... 192

8 Service og vedligeholdelse ...................... 198

1.2 Symboler og signalord

Rygning er forbudt, når benzinen håndteres.

net. Fastgør bæreselen på opsamlerposen(10)

1. Monter sugerør og opsamlerpose (se kapitel

Åbn opsamlerposens lynlås, og tøm po- sen.

Bær beskyttelseshandsker.

5.1 Kontroll av redskapet .........................212

8.1 Rengöring/byte av luftfilter (20) .......... 215

2.4 Symboler på redskapet

4.2 Demontering av blåsröret

5.1 Kontroll av redskapet

8.1 Rengöring/byte av luftfilter (20)

1. Demontering av luftfilter:

4. Montering av luftfilter:

7.2 "Arbete med sugdrift (19)",

2.2 Mulig og påregnelig feil bruk .............. 223

3.4 Sikkerhet på arbeidsplassen .............. 226

3.5 Sikkerhet for personer, dyr og eien-

4.2 Demontering av blåserørene.............. 227

4.3 Montering for sugedrift ....................... 228

4.4 Demontering av oppsamlingssekken

5.2 Lage og fylle på bensin-olje-blanding. 229

8.2 Vedlikehold av tennplugg (21)............ 232

Den tyske versjonen er den originale bruks- anvisningen. Alle andre språkutgaver er over- settelse av den originale bruksanvisningen.

Oppbevar bruksanvisningen alltid slik at du kan slå opp i den når du trenger informasjon om maskinen.

Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.

Symbol Betydning Les grundig gjennom bruksanvis- ningen før oppstart. Dette er forut- setningen for sikkert arbeid og feilfri håndtering. Bruksanvisning Ikke bruk det bensindrevne appara- tet i nærheten av åpen ild eller var- mekilder.2500043_d 223 Produktbeskrivelse

1.2 Tegnforklaringer og signalord

FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig si- tuasjon som kan føre til død eller alvorlige per- sonskader hvis den ikke unngås. FORSIKTIG! Viser til en potensielt farlig si- tuasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås. MERK Spesiell informasjon for bedre forstå- elighet og håndtering. 2 PRODUKTBESKRIVELSE Dette suge-/blåseapparatet er et bærbart hage- redskap til både å blåse bort og suge opp og hak- king av løv og avfall. Apparatet drives av en forbrenningsmotor. For- brenningsmotoren genererer en luftstrøm med høy hastighet ved hjelp av en rotor. Takket være den roterende hakkekniven montert på rotorakse- len tritureres det oppsugde løvet og avfallet og samles i en oppsamlingssekk. Med tilbehørsdeler som kan settes på og tas av, kan apparatet omrustes til suge- eller blåsedrift.

Dette suge-/blåseapparatet er laget for privat bruk. Det kan brukes til:

blåse bort og samle opp løv, gress, smuss og søppel. I blåsedrift kan apparatet bæres med én hånd.

suge opp og triturere tørt løv og gress. I su- gedrift må apparatet bæres med to hender. Oppsamlingssekken må henge på venstre skulder . Monter de respektive, medfølgende tilbehørsde- ler før arbeidet begynner uansett om du skal bru- ke blåse- eller sugedrift. Enhver annen anvendelse, så vel som ikke god- kjent om- og påbygging, anses upassende, og har til følge at garantien utløper, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskri- ver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.

2.2 Mulig og påregnelig feil bruk

Suge-/blåseapparatet er ikke egnet til økonomisk virksomhet i offentlige parker, sportsanlegg, jord- eller skogbruk. Ta fremfor alt hensyn til at:

Apparatet må ikke – både for blåse- og suge- drift – brukes uten tilbehørsdeler.

Apparatet må ikke brukes av flere personer, men bare av en person. FARE! Eksplosjons- og brannfare. Opp- sugede eksplosive og antennelige produkter, varm aske, forbrenningsrester uten åpen flamme eller glødende sigaretter fører til umiddelbar ek- splosjons- og brannfare.

Sug ikke opp produkter som nevnt over eller liknende. ADVARSEL! Fare for personskader. I blå- sedrift kan utblåste gjenstander skade personer eller dyr via sugegitteret og via blåserørene.

Hold ingen gjenstander foran sugegitteret i blåsedrift.

Bruk kun maskinen når det ikke befinner seg noen personer eller dyr i arbeidsområdet.

Ikke bruk apparatet i nærheten av sykehus, aldershjem eller liknende institusjoner. ADVARSEL! Fare for skader på apparatet. Hvis apparatet suger opp væsker, skades appa- ratet. Vått løv eller gress blokkerer apparatet. Oppsugede grener, glasskår, skarpkantede gjen- stander, metallstykker, steiner eller andre gjen- stander skader hakkekniven samt rotoren.

Sug ikke opp gjenstander som nevnt over el- ler liknende.

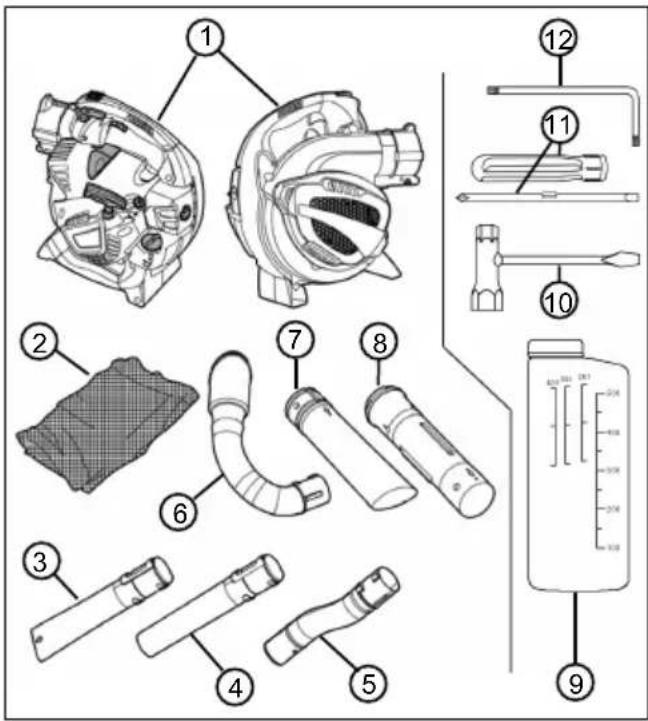

Apparatet leveres i en kasse med alle tilbehørs- deler. Leveransen omfatter posisjonene som erNO 224 2500043_d Produktbeskrivelse listet opp her. Sjekk om alle posisjonene er om- fattet:

På/av-vippebryter. Denne bryteren står alltid på PÅ "I". Når bryteren vippes til "0", slår apparatet seg straks av. Symbol Betydning Symbol på gasslåsespaken. I den nedre stillingen kan motorturtallet endres vilkårlig med gasspaken. I den øvre, låste stillingen kjører moto- ren med maks. turtall. Pil på innsugningsgitteret. Skyv skrutrekkeren i den øv- re, laterale åpningen av inn- sugningsgitteret for å åpne det.

L = reduksjon av driv- stoffandel i bensin-/olje- blandingen ved varm motor

H = økning av drivstof- fandel i bensin-/olje- blandingen ved kald motor 4,8 kg Symbol på typeskiltet: Vekt apparat uten tilbehørsdeler

Nr. Komponent 1 Motorkledning 2 Apparatstuss for øvre blåserør og lufterør 3 Gasslåsespak 4 Av / på-bryter 5 Gasshendel 6 Tennplugghette 7 Pumpeknapp 8 Luftfilterskrue 9 Luftfilterhus 10 Drivstofftank 11 Lokk til drivstofftanken 12 Chokedreieknapp 13 Starthåndtak 14 Nedre håndtak 15 Øvre håndtak 16 Sugegitter. Under sugegitteret: hakkekniv og rotor 3 SIKKERHETSANVISNINGER FORSIKTIG! Fare for hørselskader. Appa- ratet er ekstremt støyende i drift. Dette kan frem- kalle hørselskader hos brukeren og hos personer og dyr som oppholder seg i nærheten.

Arbeid med hørselsvern.

Hold sikkerhetsavstand til personer og dyr, eller slå av maskinen når du nærmer deg personer eller dyr. MERK Gjør deg kjent med bruken av appa- ratet. Les spesielt hvordan apparatet kan stanses umiddelbart.

Ungdom under 16 år eller personer som ikke kjenner til bruksanvisningen skal ikke bruke maskinen. Følg eventuelle sikkerhetsforskrif- ter med hensyn til brukerens minimumsalder som måtte gjelde i landet.

For å unngå skader på hodet og lemmer samt hørselvern, skal korrekte klær og verne- utstyr brukes.

Hørselsvern (f.eks. øreplugger), spesielt ved en daglig arbeidstid på over 2,5 timer

Faste arbeidshansker, vibrasjons- og støtdempende

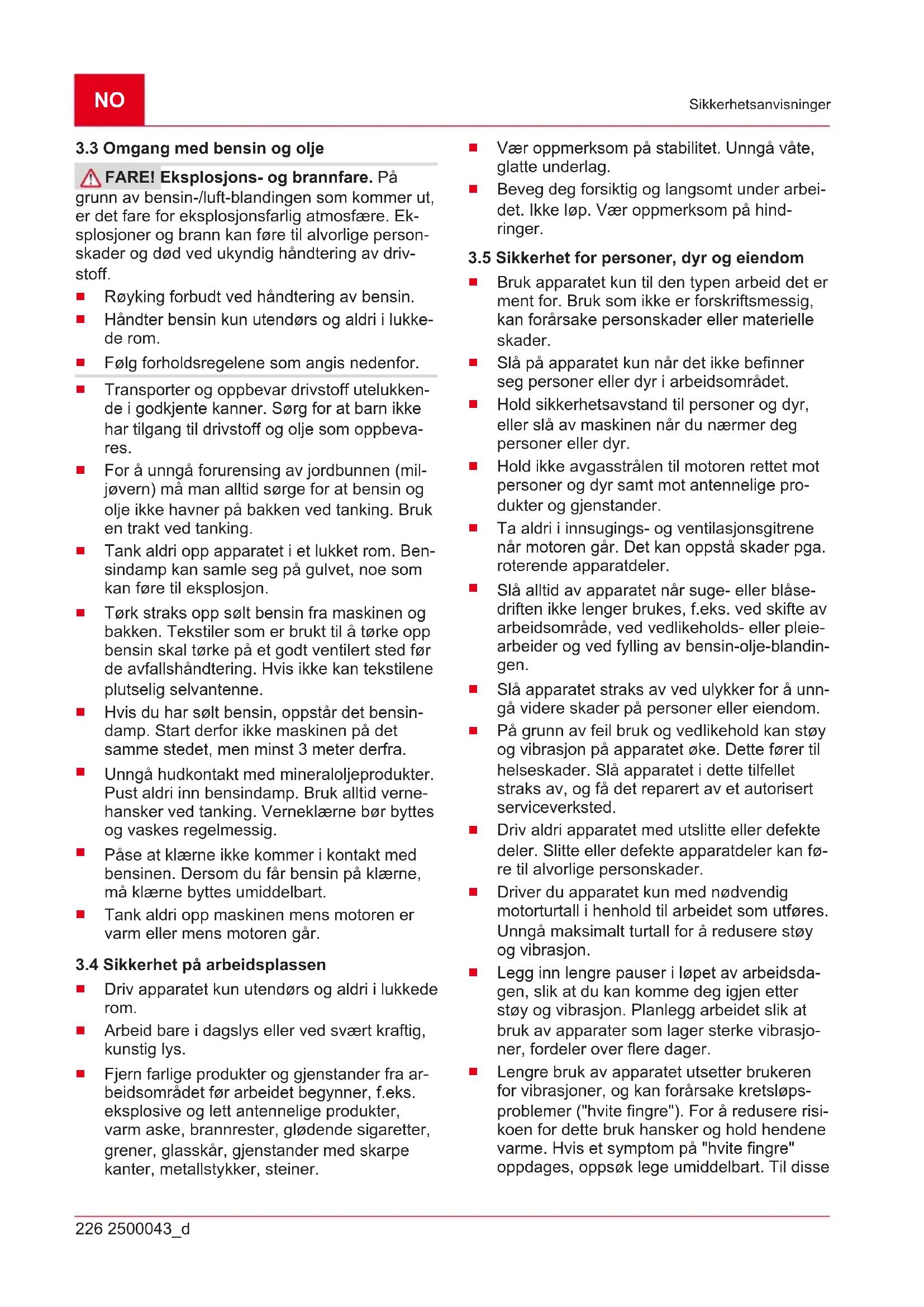

3.3 Omgang med bensin og olje

FARE! Eksplosjons- og brannfare. På grunn av bensin-/luft-blandingen som kommer ut, er det fare for eksplosjonsfarlig atmosfære. Ek- splosjoner og brann kan føre til alvorlige person- skader og død ved ukyndig håndtering av driv- stoff.

Røyking forbudt ved håndtering av bensin.

Transporter og oppbevar drivstoff utelukken- de i godkjente kanner. Sørg for at barn ikke har tilgang til drivstoff og olje som oppbeva- res.

For å unngå forurensing av jordbunnen (mil- jøvern) må man alltid sørge for at bensin og olje ikke havner på bakken ved tanking. Bruk en trakt ved tanking.

Tank aldri opp apparatet i et lukket rom. Ben- sindamp kan samle seg på gulvet, noe som kan føre til eksplosjon.

Tørk straks opp sølt bensin fra maskinen og bakken. Tekstiler som er brukt til å tørke opp bensin skal tørke på et godt ventilert sted før de avfallshåndtering. Hvis ikke kan tekstilene plutselig selvantenne.

Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid verne- hansker ved tanking. Verneklærne bør byttes og vaskes regelmessig.

3.4 Sikkerhet på arbeidsplassen

Arbeid bare i dagslys eller ved svært kraftig, kunstig lys.

Fjern farlige produkter og gjenstander fra ar- beidsområdet før arbeidet begynner, f.eks. eksplosive og lett antennelige produkter, varm aske, brannrester, glødende sigaretter, grener, glasskår, gjenstander med skarpe kanter, metallstykker, steiner.

Vær oppmerksom på stabilitet. Unngå våte, glatte underlag.

Beveg deg forsiktig og langsomt under arbei- det. Ikke løp. Vær oppmerksom på hind- ringer.

3.5 Sikkerhet for personer, dyr og eiendom

Ta aldri i innsugings- og ventilasjonsgitrene når motoren går. Det kan oppstå skader pga. roterende apparatdeler.

Slå alltid av apparatet når suge- eller blåse- driften ikke lenger brukes, f.eks. ved skifte av arbeidsområde, ved vedlikeholds- eller pleie- arbeider og ved fylling av bensin-olje-blandin- gen.

Slå apparatet straks av ved ulykker for å unn- gå videre skader på personer eller eiendom.

På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.

Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.

Legg inn lengre pauser i løpet av arbeidsda- gen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjo- ner, fordeler over flere dager.

Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløps- problemer ("hvite fingre"). For å redusere risi- koen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse2500043_d 227 Montering og demontering symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer øker faren.

Oppbevar elektroverktøy utilgjengelig for barn.

Blokker aldri luftinntaks- og ventilasjonsgitte- ret under drift for å unngå en overopphetning av motoren.

Driv aldri apparatet med utslitte eller defekte deler. Bytt alltid defekte deler ut med origina- le reservedeler fra produsenten. Hvis appara- tet drives med utslitte eller defekte deler, kan ingen garantikrav gjøres gjeldende ovenfor produsenten.

4 MONTERING OG DEMONTERING

Legg ned suge-/blåseapparatet på et jevnt og stabilt underlag for montering og demontering. Tilbehørsdelene er uhåndterlige. Pass derfor på tilstrekkelig plass for å kunne håndtere tilbehørs- delene.

1. Rett det øvre blåserøret [krummet] (01/1) mot

apparatstussen (01/2) slik at fjær (01/3) og spor (01/4) står overfor hverandre. De to nup- pene (01/5) på det øvre blåserøret må peke ned.

2. Skyv det øvre blåserøret (01/1) inn på appa-

1. Rett det nedre blåserøret (02/1) mot apparat-

stussen (02/2) slik at det langsgående sporet (02/3) og kammen (02/4) står overfor hver- andre.

2. Skyv det nedre blåserøret (02/1) over det øv-

re blåserøret (02/2) til anslagsringen (02/5), men ikke videre. Kammen (02/4) befinner seg i denne posisjonen nøyaktig på det frem- re, tverrgående sporet (02/6).

4.2 Demontering av blåserørene

Løsne nedre blåserør fra øvre blåserør(03)

1. Skru det nedre blåserøret(03/1) mot urvise-

ren 90°. Kammen (03/2) til det øvre blåserø- ret (03/3) befinner seg i denne posisjonen i det avlange sporet (03/4).

2. Trekk det nedre blåserøret (03/1) av det øvre

blåserøret (03/3). Fjerne øvre blåserør fra apparatstussen(04)

merkbar motstand. Sperreklinken frigjør detNO 228 2500043_d Montering og demontering øvre blåserøret (04/3). Skrutrekkeren blir stå- ende.

sugerøret (05/2) slik at begge pilene (05/3) og (05/4) står overfor hverandre. I denne po- sisjonen står overfor hverandre:

sporet (05/7) på nedre sugerør og kam- men (05/8) på øvre sugerør

2. Skyv de to sugerørene kraftig i sammen til

det følgende oppstår:

Det øvre sugerøret støter mot begrens- ningsringen (05/9) på det nedre sugerø- ret. De to sugerørene er nå fast forbundet med hver- andre. Det er ikke forutsatt at disse skal løsnes fra hverandre igjen. Åpne innsugningsgitteret til apparatet(06)

len kraftig i den øvre, laterale åpningen (06/3) på innsugningsgitteret (06/4). MERK Skyv ikke skrutrekkeren i den fremre, laterale åpningen, som pilen peker mot, som er på sugegitteret.

3. Trykk den innskjøvne skrutrekkeren bort fra

apparatet sammen med innsugningsgitteret. Innsugningsgitteret svinger bort. Sette øvre sugerør på apparatet(07)

1. Hold det bortsvingte innsugningsgitteret fast.

2. Rett det øvre sugerøret (07/1) mot husåpnin-

gen (07/2) slik som vist:

Åpningene (07/3) til de tverrgående spo- rene og nuppene på husåpningen (07/4) står overfor hverandre.

Sugerøret er dreid slik at de to pilene (05/3) og (05/4) befinner seg oppe.

(08/2) slik at fjær (08/3) og spor (08/4) står overfor hverandre. De to nuppene (08/5) på lufterøret må peke ned.

1. Åpne borrelåsbåndet (09/1) på inn-

blåsningsåpningen (09/2) til oppsamlingssek- ken.

2. Skyv innblåsningsåpningen (09/2) til oppsam-

lingssekken så langt over utblåsningsstussen (09/3) til lufterøret til borrelåsbåndet (09/1) befinner seg bak den tykkere delen (09/4). Glidelåsen og bæreselen til oppsamlingssek- ken må peke oppover.

4. Trekk i oppsamlingssekken for å kontrollere

om den nå er fast festet til utblåsningsstus- sen (09/3) til lufterøret.

5. Lukk glidelåsen til oppsamlingssekken der-

som den er åpen. Feste bæreselen på oppsamlingssekken(10)

1. Hekt karabinkrokene (10/1) til bæreselen i

ringene (10/2) på oppsamlingssekken.

2. Ta tak i apparatet, og bær oppsamlingssek-

ken over venstre skulder. Ved å forskyve spennen (10/3) justerer du lengden til bære- selen slik at du kan bære oppsamlingssekken komfortabelt.

4.4 Demontering av oppsamlingssekken og

(11/2). Det er ikke nødvendig å ta lufterøret av oppsam- lingssekken. Fjerne sugerøret fra husåpningen(12)

1. Drei sugerøret (12/1) kraftig mot urviseren til

det åpner og lar seg fjerne. Innsugningsgitte- ret (12/2) klapper igjen.

2. Trykk innsugningsgitteret (12/2) mot appara-

Kontroller før arbeidet begynner:

Sitter alle skruer fast? Trekk til løse skruer.

Er gasspaken lett å bevege og går den raskt tilbake til utgangsposisjonen etter du slipper den opp? Rengjør den hvis ikke. Få den re- parert hvis den er defekt.

Lar på/av-knappen seg lett bevege fra I- til 0- posisjonen, og går den deretter automatisk tilbake igjen? Hvis dette ikke er tilfelle, få den reparert.

Er luftfilteret rent? Rengjør det hvis det er skittent.

Er oppsamlingssekken festet godt på luf- terøret? Hvis ikke, skyv innblåsningsåp- ningen til oppsamlingssekken videre på lufterøret, og trekk til borrelåsbåndet.

Er oppsamlingssekken lukket? Lukk gli- delåsen til oppsamlingssekken.

5.2 Lage og fylle på bensin-olje-blanding

ADVARSEL! Fare for motorskader. Ren ben- sin fører til at motoren skades og bryter fullsten- dig sammen. I dette tilfellet kan ingen garantikrav gjøres gjeldende ovenfor produsenten.

90. Bensin lagret lengre enn 2 måneder fører

Kvalitativ høyverdig, syntetisk olje for 2-takts motorer Av disse delene må du lage en bensin-/olje-blan- ding med forholdet 40:1.

Les av den påfylte mengden på høyre bensinskala (13/2) "100 – 500" [i ml].

Fyll på bensin til streken 300, 400 eller 500 ml (f.eks.400ml, se grafikk).

ket på drivstofftanken må peke oppover.

3. Tørk av lokket til drivstofftanken, drivstofftan-

7. Ta trakten (14/3) ut av åpningen på drivstofft-

anken (14/2), og skru lokket (14/1) godt igjen.

8. Tørk av ev. sølt bensin-olje-blanding fra ap-

Sett apparatet på bakken før motoren startes. Blåse- eller sugerørene montert på apparatet må ha bevegelsesrom. Kaldstart (15, 16, 17) Når motoren er kald, dvs. når den ikke har vært i bruk på mer enn 5 minutter, utføres en "kaldstart".

2. Trykk pumpeknappen (15/2) ca. 7 til 10 gan-

Med den andre hånden trekker du start- håndtaket (16/2) først forsiktig og lang- somt til en sporbar motstand, og deretter bestemt og raskt loddrett oppover til du igjen merker en motstand (ca. 1 armleng- de).

La startsnoren rulle opp igjen uten å slip- pe opp starthåndtaket (16/2).

4. Gjenta det forrige trinnet flere ganger til mo-

toren starter, men stopper igjen.

Trykk apparatet fast ned mot bakken på det øvre håndtaket (16/1) med en hånd, og trykk gasspaken (17/1) helt ned.

Med den andre hånden trekker du start- håndtaket (16/2) først forsiktig og lang- somt til en sporbar motstand, og deretter bestemt og raskt loddrett oppover til du igjen merker en motstand (ca. 1 armleng- de).

La startsnoren rulle opp igjen uten å slip- pe opp starthåndtaket (16/2).

7. Gjenta det forrige trinnet flere ganger til mo-

toren starter og deretter kjører hele tiden.

8. La motoren kjøre seg varm:

Hold gasspaken (17/1) helt nede en stund slik at motoren kjører seg varm.

Slipp gasspaken (17/1) langsomt løs. Trykk den ned på nytt hvis motoren ikke kjører.

Slipp gasspaken (17/1) løs når motoren er kjørt varm. Den går da med tomgangs- turtall. Varmstart (15, 16, 17) Når motoren fortsatt er driftsvarm, dvs. kort tid et- ter den er slått av, utføres en "varmstart". Choken brukes da ikke.

1. Kontroller at chokedreieknappen befinner seg

i utgangsposisjonen. Hvis ikke, drei den mot urviseren helt til endes.

2. Trykk pumpeknappen (15/2) ca. 2 til 3 ganger

Med den andre hånden trekker du start- håndtaket (16/2) først forsiktig og lang- somt til en sporbar motstand, og deretter bestemt og raskt loddrett oppover til du igjen merker en motstand (ca. 1 armleng- de).

La startsnoren rulle opp igjen uten å slip- pe opp starthåndtaket (16/2).

4. Gjenta det forrige trinnet flere ganger til mo-

toren starter, men stopper igjen.

Trykk apparatet fast ned mot bakken på det øvre håndtaket (16/1) med en hånd, og trykk gasspaken (17/1) helt ned.

Med den andre hånden trekker du start- håndtaket (16/2) først forsiktig og lang- somt til en sporbar motstand, og deretter bestemt og raskt loddrett oppover til du igjen merker en motstand (ca. 1 armleng- de).

La startsnoren rulle opp igjen uten å slip- pe opp starthåndtaket (16/2).

6. Gjenta det forrige trinnet flere ganger til mo-

toren starter og deretter kjører hele tiden. MERK Hvis choken utilsiktet stod på: Drei chokedreieknappen mot urviseren i utgangsposi- sjonen, og gjenta varmstarten flere ganger til mo- toren starter.

6.2 Endre motorturtallet

Bruk et lavt motorturtall for lett, tørt materiale og avfall. Bruk et høyt motorturtall for tungt, vått ma- teriale og avfall.2500043_d 231 Driftsmoduser Regulere turtallet trinnløst(17)

1. Trykk gasspaken (17/1) ned til ønsket turtall

er nådd. På gasspakens endeanslag kjører motoren med maksimalt turtall.

2. Ved skifte av ståplass i blåse- eller sugedrift:

2. For å koble ut maksimalt turtall: Trykk gasslå-

Trykk gasslåsespaken (17/2) ned, eller

2. Sett på/av-knappen (17/3) i "0", og hold den

trykket til motoren stanser.

7.1 Arbeide i blåsedrift (18)

I blåsedrift kan apparatet bæres med én hånd. ADVARSEL! Fare for alvorlige person- skader pga. roterende apparatdeler. Ved åpent sugegitter og blokkert sikkerhetsbryter kan hak- kekniven og rotoren forårsake alvorlige person- skader.

Driv aldri apparatet med åpent sugegitter og blokkert sikkerhetsbryter. FORSIKTIG! Fare for personskader og materielle skader. Luftstrålen og materialer som blåses bort, kan skade og skitne til personer eller dyr.

4. Tilpass motorturtallet under arbeidet til mate-

rialet som skal blåses bort (se Kapittel 6.2 "Endre motorturtallet", side230):

lavt motorturtall for lett, tørt materiale, f.eks. løv, plenklippeavfall, spon, korn og smuss

høyt motorturtall for tungt eller vått mate- riale, f.eks. nysnø og grov smuss

Sug ikke opp gjenstander som nevnt over el- ler liknende. MERK Sug ikke opp smådyr.

1. Monter sugerørene og oppsamlingssekken

Trekk lufterøret til oppsamlingssekken ut av apparatstussen slik at du kan ha ap- paratet på bakken for å starte motoren.

3. Bær oppsamlingssekken i bæreselen (19/1)

over venstre skulder. Oppsamlingssekken må henge fritt ned på skulderen, og må ikke ha vridninger slik at den kan fylles uhindret.

4. Løft apparatet med høyre hånd i øvre hånd-

5. Skyv lufterøret til oppsamlingssekken inn på

Driv apparatet med middels/høyt motor- turtall.

Fyll ikke oppsamlingssekken fullstendig. Ved fullstendig fylt oppsamlingssekk re- duseres sugeeffekten.

Etter oppsuging av en farlig gjenstand: Stopp straks motoren, og fjern gjenstan- den. Kontroller om hakkekniven eller ro- toren er skadet.

8. Tømme oppsamlingssekk:

Trekk lufterøret til oppsamlingssekken ut av apparatstussen, og legg ned appara- tet.

Åpne glidelåsen til oppsamlingssekken, og rist ut materialet.

8 VEDLIKEHOLD OG PLEIE

Riktig vedlikehold og pleie er nødvendig for å opprettholde funksjonsdyktigheten og sikkerheten til apparatet. Overhold punktene nedenfor:

Utfør vedlikeholds- og pleiearbeider bare når du har nødvendige kunnskaper og verktøy.

Skift ut utslitte eller defekte apparatdeler bare med originale reservedeler fra produsenten.

Vedlikeholds- og pleiearbeider som ikke be- skrives i denne bruksanvisningen, må ikke ut- føres av brukeren. Oppsøk et autorisert ser- vicested for dette. Ved manglende overhol- delse bortfaller produsentens garanti. Intervallene for vedlikeholds- og pleiearbeidene finner du i vedlikeholdsplanen (se Kapittel 8.6 "Vedlikeholdsskjema", side233).

8.1 Rengjøre/skifte luftfilter (20)

1. Ta av luftfilteret:

Løsne luftfilterskruen (20/1) til luftfilterhu- set (20/2) er løst.

Trykk filtersvampen (20/3) ut, og vask den med såpe og vann. Bruk ikke bensin eller andre løsningsmidler.

La filtersvampen (20/3) tørke grundig helt til den ikke lenger inneholder vann. Et fuktig filter kan føre til at motoren har vanskelig for å starte.

8.2 Vedlikehold av tennplugg (21)

Hvis tennpluggen er lysebrun: Motoren arbeider riktig og tennpluggen er OK. Om nødvendig: Børst tennpluggen (21/3) for- siktig av med en fin stålbørste (21/4).

Hvis tennpluggen er defekt etter kort tid i bruk, må motoren og forgasserinnstillin- gene kontrolleres av et autorisert service- verksted.

Kontroller med et følerblad (21/5) om elektrodeavstanden (21/6) er på 0,6– 0,7mm. Hvis dette ikke er tilfellet, bank elektrodene forsiktig sammen, eller bøy dem forsiktig opp.2500043_d 233 Vedlikehold og pleie

4. Når det forskrevne intervallet er nådd eller

når tennpluggen er defekt:

Skru tennpluggen (21/3) inn igjen for hånd, og trekk den grundig til med tenn- pluggnøkkelen (21/2).

Sett tennplugghetten (21/1) på igjen.

1. Klargjøring av apparat:

For å tømme drivstofftanken: La motoren gå til den stopper av seg selv.

2) opp. La lokket (22/1) henge på driv-

Trekk sugekoppen (22/3) ut av drivstofft- anken (22/2) ved hjelp av ståltrådkrok.

4. Lage og fylle på bensin-olje-blanding:

På apparatet finnes følgende forgasserregule- ringsskruer:

På grunn av motorens vibrasjoner kan apparat- skruer løsnes. Til å kontrollere/stramme apparat- skruene finnes følgende verktøy inkludert i leve- ransen:

Skrutrekker med bitsinnsatser for vanlige skruer og stjerneskruer (24/2)

ren. MERK Forgasserreguleringsskruene bør ikke trekkes til. Derfor følger ikke med en pi- penøkkel for disse reguleringsskruene.

8.6 Vedlikeholdsskjema

Følgende anvisninger gjelder normale bruksfor- hold. Ved spesielle forhold, f.eks. spesielt lang arbeidstid daglig eller svært skittent arbeidsområ- de, må angitte vedlikeholdsintervaller reduseres tilsvarende. Ved utskifting av deler skal det bare brukes origi- nale reservedeler.NO 234 2500043_d Vedlikehold og pleie Intervall Komponenter Arbeider som skal utføres Før arbeidsstart

Vibrasjonsdempeelementer Kontroller Etter det daglige arbeidet

Hele maskinen Rengjøring Hver gang etter tanking

Tennplugg Skift Hver 12. måned

Luftfilter Rengjøring

Luftfilter Rengjøring

Alle skruer som kan nås (unntatt innstillingsskruene) Kontroller

Gasshendel Rengjøring eller utskiftning

Av / på-bryter Rengjøring eller utskiftning

Sikkerhetsklebemerke Skift2500043_d 235 Feilsøking Intervall Komponenter Arbeider som skal utføres Ved behov

Luftfilter Rengjøring eller utskiftning

Kjøleluftinnløp Rengjøring

Alle skruer som kan nås (unntatt innstillingsskruene) Ettertrekkes

Beholder for bensin og 2- taktsolje Rengjøring

1) Denne prosedyren skal foretas av forhandle-

ren eller av et autorisert serviceverksted 9 FEILSØKING Feil Årsak Utbedring Motoren starter ikke, eller med vanskeligheter. Motorstart utføres ikke riktig. se Kapittel 6.1 "Starte motoren", side230 Tennpluggen er tilsmusset, de- fekt eller elektrodeavstanden er feil. se Kapittel 8.2 "Vedlikehold av tennplugg (21)", side232 Luftfilteret er tilsmusset. se Kapittel 8.1 "Rengjøre/skifte luftfilter (20)", side232 Forgasserinnstillingene er ikke riktige. Oppsøk et autorisert ser- vicested. Innløpsgitteret er åpent, og su- gerøret er ikke stukket inn. Lukk innløpsgitteret, eller mon- ter sugerøret (se Kapittel 4.3 "Montering for sugedrift", si- de228). Blåserør er ikke satt i. Monter blåserøret (se Kapittel

4.1 "Montering for blåsedrift", si-

de227). Motor starter, men motoref- fekten er lav. Luftfilteret er tilsmusset, eller fil- tersvampen er slitt. se Kapittel 8.1 "Rengjøre/skifte luftfilter (20)", side232 Forgasserinnstillingene er ikke riktige. Oppsøk et autorisert ser- vicested.NO 236 2500043_d Transport Feil Årsak Utbedring Motoren går ikke jevnt og motorturtallet økes ikke ved hjelp av gassen. Tennpluggen er tilsmusset, de- fekt eller elektrodeavstanden er feil. se Kapittel 8.2 "Vedlikehold av tennplugg (21)", side232 Forgasserinnstillingene er ikke riktige. Oppsøk et autorisert ser- vicested. Oppsamlingssekken er full eller tilsmusset. Tøm oppsamlingssekken (se Kapittel 7.2 "Arbeide i sugedrift (19)", side231). Rist godt ut av oppsamlingssek- ken. Fjern fastsittende, innsuget materiale med en feiekost. Motoreksosen oser sterkt, ser blåaktig ut. Oljeandelen i bensin-/olje-blan- dingen er for høy. Fyll på bensin-olje-blanding med riktig blandingsforhold. se Kapittel 12 "Tekniske data", side237 se Kapittel 5.2 "Lage og fylle på bensin-olje-blanding", side229 Forgasserinnstillingene er ikke riktige. Oppsøk et autorisert ser- vicested. Motoren starter å vibrere unormalt og kraftig. Apparat-/motordeler er løsnet, og/eller påført skader.

2. Undersøk apparatet for ska-

Kapittel 8.2 "Vedlikehold av tennplugg (21)", side232).

4. Oppsøk et autorisert ser-

vicested. 10 TRANSPORT Transport av maskinen mellom to arbeidsområder

Unngå hindring av personer med suge- eller blåserørene.

Bruk aldri suge- eller blåserørene til å støte mot gjenstander. Transport av apparatet i et kjøretøy

Ta suge- og blåserørene samt lufterøret og oppsamlingssekken av apparatet.

Sett fra deg apparatet, og fest det. Dermed unngår du at det velter ved kjøring slik at bensin-olje-blandingen lekker ut.

Legg alle tilbehørsdelene (så langt størrelsen tillater det) i oppsamlingssekken, og lukk sek- ken. Dermed unngår du at disse beveger seg ukontrollert under kjøringen. 11 LAGRING Hvis du ikke skal bruke apparatet på 2 – 3 måne- der, er følgende arbeider nødvendige for å unngå skader:

La motoren gå til den stopper av seg selv. Da er det ingen bensin-/olje-blan- ding igjen i drivstofftanken og i forgasse- ren, og det kan da ikke dannes avleirin- ger.

2. Rengjør apparatet:

Rist godt ut av oppsamlingssekken. Fjern fastsittende, innsuget materiale med en feiekost.

Fjern smuss fra alle åpningene på appa- ratet (f.eks. innsugningsgitter og kjøleåp- ninger for motoren).

Åpne innsugningsgitteret, og rengjør hak- kekniven og rotoren. Smør hakkekniven ved hjelp av en pussefille.

Drypp noen dråper olje inn i tennpluggåp- ningen.

Trekk langsomt i starthåndtaket slik at stemplet beveger seg og oljen fordeler seg i sylinderen.

Skru tennpluggen fast igjen, og sett på tennplugghetten.

4. Apparatet bør oppbevares på et tørrest mulig

med tilbehør for blåsedrift

A [dB(A)] Måleusikkerhet 93,9

Maksimal lufthastighet [m/s] 72 Målt vibrasjonsnivå [m/s

Nedre håndtak Måleusikkerhet 2,0 1,4 1,5NO 238 2500043_d Kundeservice/service 13 KUNDESERVICE/SERVICE Ved spørsmål om garanti, reparasjon eller reser- vedeler henvend deg til det nærmeste AL-KO- serviceverkstedet. Dette finner du på Internett på følgende adresse: www.al-ko.com/service-contacts 14 MILJØVERN Miljøvernet er et relevant og prioritert forhold ved bruken av apparatet, og bidrar til både godt nabo- skap og kommer vårt livsrom til gode.

Unngåelse av støy er aktivt miljøvern. Støy forårsaker helseskader. Utsett naboene dine minimalt for støy. Driv apparatet bare innen- for tillatte, lokale driftstider og bare i den grad det er nødvendig.

Følg sikkerhetsanvisningene for håndtering av bensin og olje (se Kapittel 3.3 "Omgang med bensin og olje", side226). Unngå å kon- taminere jordsmonnet.

Avhend gammel olje iht. miljøvernbestem- melsene.

Kast ikke gammel olje i husholdningsav- fallet. Hell den ikke i sluken, på bakken eller i avløpet.

Følg lokale bestemmelser for kassering av løv og gress. Dette må kastes atskilt fra det vanlige husholdningsavfallet på lokalt be- stemte innsamlingsstasjoner.

Kast ikke utskiftede apparatdeler og appara- tet ved endt levetid i omgivelsene, men lever dem inn på kommunalt avfallsmottak. 15 GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldel- sesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldel- sesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved:

overholdelse av bruksanvisningen

Bruk av originale reservedeler Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk

Egenutførte tekniske endringer

Lakkskader som skyldes normal slitasje
