BRUKSANVISNING Solo LB 4250 AL-KO

1.2 Symboler og signalord

Sæt først batteriet i apparatet, når apparatet er helt monteret!

2.2 Mulig og påregnelig feil bruk .............. 200

3.1.2 Sikkerhet for personer, dyr og ei-

3.4 Sikkerhetsinstruksjoner for batteri og

6.1 Legg på det batteridrevne belte-

6.3 Opprette spenningstilførsel (07, 08)... 207

11.1 Oppbevaring av batteri og lader .........209

Den tyske versjonen er den originale bruks- anvisningen. Alle andre språkutgaver er over- settelse av den originale bruksanvisningen.

Oppbevar bruksanvisningen alltid slik at du kan slå opp i den når du trenger informasjon om maskinen.

Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.

Symbol Betydning Les grundig gjennom bruksanvis- ningen før oppstart. Dette er forut- setningen for sikkert arbeid og feilfri håndtering. Bruksanvisning

FARE! Viser til en umiddelbart farlig situasjon som fører til død eller alvorlige person- skader hvis den ikke unngås.NO 200 LB 4250 Produktbeskrivelse ADVARSEL! Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personska- der hvis den ikke unngås. FORSIKTIG! Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate per- sonskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås. MERK Spesiell informasjon for bedre forståelig- het og håndtering. 2 PRODUKTBESKRIVELSE Denne bruksanvisningen beskriver en håndholdt batteridrevet løvblåser.

Den batteridrevne løvblåseren er laget for privat bruk. Den kan brukes til

blåse bort og samle opp løv, gress, smuss og søppel. Monter medfølgende tilbehørsdeler før arbeidet begynner. Enhver annen anvendelse, så vel som ikke god- kjent om- og påbygging, anses upassende, og har til følge at garantien forfaller, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskri- ver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.

2.2 Mulig og påregnelig feil bruk

Maskinen er verken konsipert for profesjonell an- vendelse i offentlige parker og idrettsarenaer eller til bruk innen jord- og skogbruk.

Også ved forskriftsmessig bruk av maskinen fin- nes det en viss restfare som ikke kan utelukkes. Som følge av maskinens type og konstruksjon kan følgende potensielle farer avledes alt etter bruk:

Utslyngning av kuttmaterialer, jord og små steiner

Innånding av kuttmaterialpartikler når det ikke brukes åndedrettsvern.

Hørselsskader når det ikke brukes hørsels- vern.

2.4 Sikkerhets- og beskyttelsesanordninger

ADVARSEL! Fare for personskader! Defekte sikkerhets- og beskyttelsesan- ordninger som er satt ut av kraft kan for- årsake alvorlige skader.

Sørg for å få reparert defekte sikker- hets- og beskyttelsesanordninger.

Aldri sett sikkerhets- og beskyttelse- sanordninger ut av funksjon.

2.5 Symboler på maskinen

Symbol Betydning Vær spesielt forsiktig ved håndte- ring! Les bruksanvisningen før driften settes i gang! Fare pga. gjenstander som kastes ut! Hold tredjepersoner unna fareområ- det! Ikke grip inn i viften. Fare som følge av roterende deler. Les bruksanvisningen før vedlike- holdsarbeider. Bruk vernebriller og hørselsvern!442509_a 201 Sikkerhetshenvisninger Symbol Betydning Beskytt apparatet mot regn og fukt!

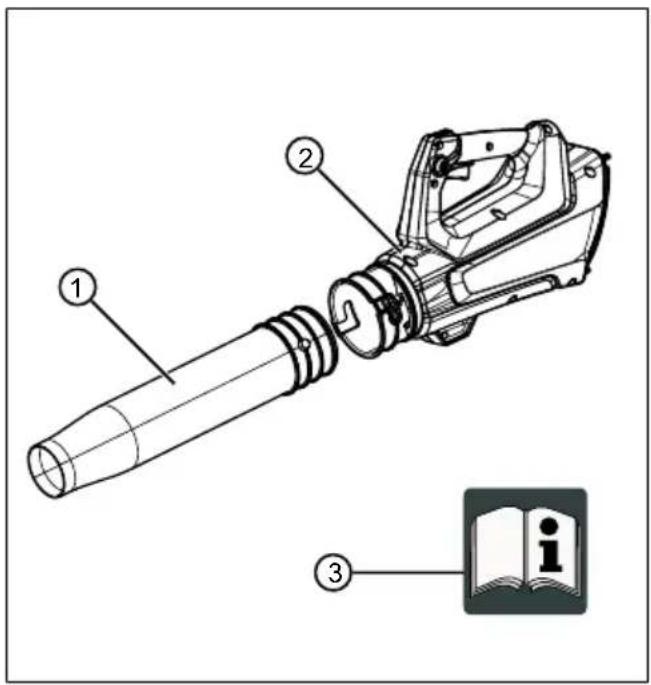

2.6 Leveransens omfang

Leveransens omfang omfatter posisjonene som her ramses opp. Sjekk om alle posisjonene er omfattet:

Nr. Komponent 1 Blåserør 2 Basismaskin 3 Bruksanvisning MERK Batteri, lader og beltesystem er ikke med i leveringsomfanget, og må derfor kjøpes i tillegg. Under følgende artikkelnumre får du:

Alle medfølgende dokumenter må oppbevares for fremtidig bruk.

3.1 Sikkerhetshenvisninger

for batteridrevet løvblåser Operatør

Les nøye gjennom disse sik- kerhetshenvisningene. Gjør deg kjent med betjenings- og innstillingselementene og rik- tig bruk av apparatet.NO 202 LB 4250 Sikkerhetshenvisninger

Dette apparatet må ikke bru- kes av barn, personer med svekkede fysiske, sensoriske eller mentale evner eller uten tilstrekkelig erfaring og kunn- skap eller personer som ikke er kjent med anvisningene. Lokale forskrifter kan sette en aldersbegrensning for bruke- re.

Brukeren er selv ansvarlig for ulykker hvor andre personer eller utstyr er involvert. Forberedelse

Kontroller alltid før drift om verneinnretninger og -deksler er skadet, mangler eller satt på feil. Skadde verneinnret- ninger og -deksler må erstat- tes, manglende verneinnret- ninger og -deksler skal settes riktig på.

Ta aldri apparatet i bruk mens personer, spesielt barn og husdyr, befinner seg i umid- delbar nærhet.

Før arbeidet skal du fjerne far- lige gjenstander fra arbeids- området, f.eks. grener, glass- og metallgjenstander, steiner. Drift

Bruk apparatet aldri når verneinnretninger og -deksler er skadet eller mangler.

alltid før apparatet blir etter- latt uten oppsyn

før fjerning av blokkeringer

før apparatet kontrolleres, rengjøres eller det gjøres arbeid på det

alltid hvis apparatet begyn- ner å vibrere uventet

Kontroller alltid at ventila- sjonsåpningene på apparatet er frie for fremmedlegemer.

Etter kontakt med farlige gjen- stander og fremmedlegemer skal du se etter skader på ap-442509_a 203 Sikkerhetshenvisninger paratet. Få apparatet reparert hvis det er skadet. Vedlikehold og oppbevaring

Koble apparatet fra strømfor- syningen, dvs. trekk evt. ut strømstøpselet, sett på inn- koblingssperren, fjern uttakba- re batteripakker eller batterier, før det utføres vedlikeholds- og rengjøringsarbeider.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og ren- gjøringsarbeider.

Bruk bare reserve- og tilbe- hørsdeler anbefalt av produ- senten.

Kontroller og vedlikehold ap- paratet regelmessig. Appara- tet må bare repareres av et AL-KO serviceverksted.

Oppbevar apparatet utenfor barnas rekkevidde når det ikke er i bruk.

Arbeid bare i dagslys eller ved svært kraftig, kunstig lys.

Fjern farlige produkter og gjenstander fra arbeidsområ- det før arbeidet begynner, f.eks. eksplosive og lett anten- nelige produkter, varm aske, brannrester, glødende sigaret- ter, grener, glasskår, gjen- stander med skarpe kanter, metallstykker, steiner.

Driv maskinen bare på fast og jevnt underlag, og ikke i skrå- ninger.

Vær oppmerksom på stabili- tet.

Beveg deg forsiktig og lang- somt under arbeidet. Ikke løp. Vær oppmerksom på hind- ringer.

Arbeide i skråninger:

Arbeid aldri i glatt bakke el- ler skråning.

Du er ansvarlig for ulykker og farer for andre personer eller din eiendom.

Hold sikkerhetsavstand til per- soner og dyr, eller slå av mas- kinen når du nærmer deg per- soner eller dyr.

Blås aldri avfall i retning av til- skuere eller husdyr.

Hold øyne og ører på avstand fra sugeåpningen under drift.

Ta aldri i innsugings- og venti- lasjonsgitrene når motoren går. Det kan oppstå skader pga. roterende apparatdeler.

Slå alltid av apparatet når det ikke lenger brukes, f.eks. ved skifte av arbeidsområde, ved vedlikeholds- eller pleiearbei- der.

Slå apparatet straks av ved ulykker for å unngå videre skader på personer eller eien- dom.

Oppbevar elektroverktøy util- gjengelig for barn.

Slå apparatet av før kryssing av grusveier.

Blokker aldri luftinntaks- og ventilasjonsgitteret under drift for å unngå en overopphet- ning av motoren.

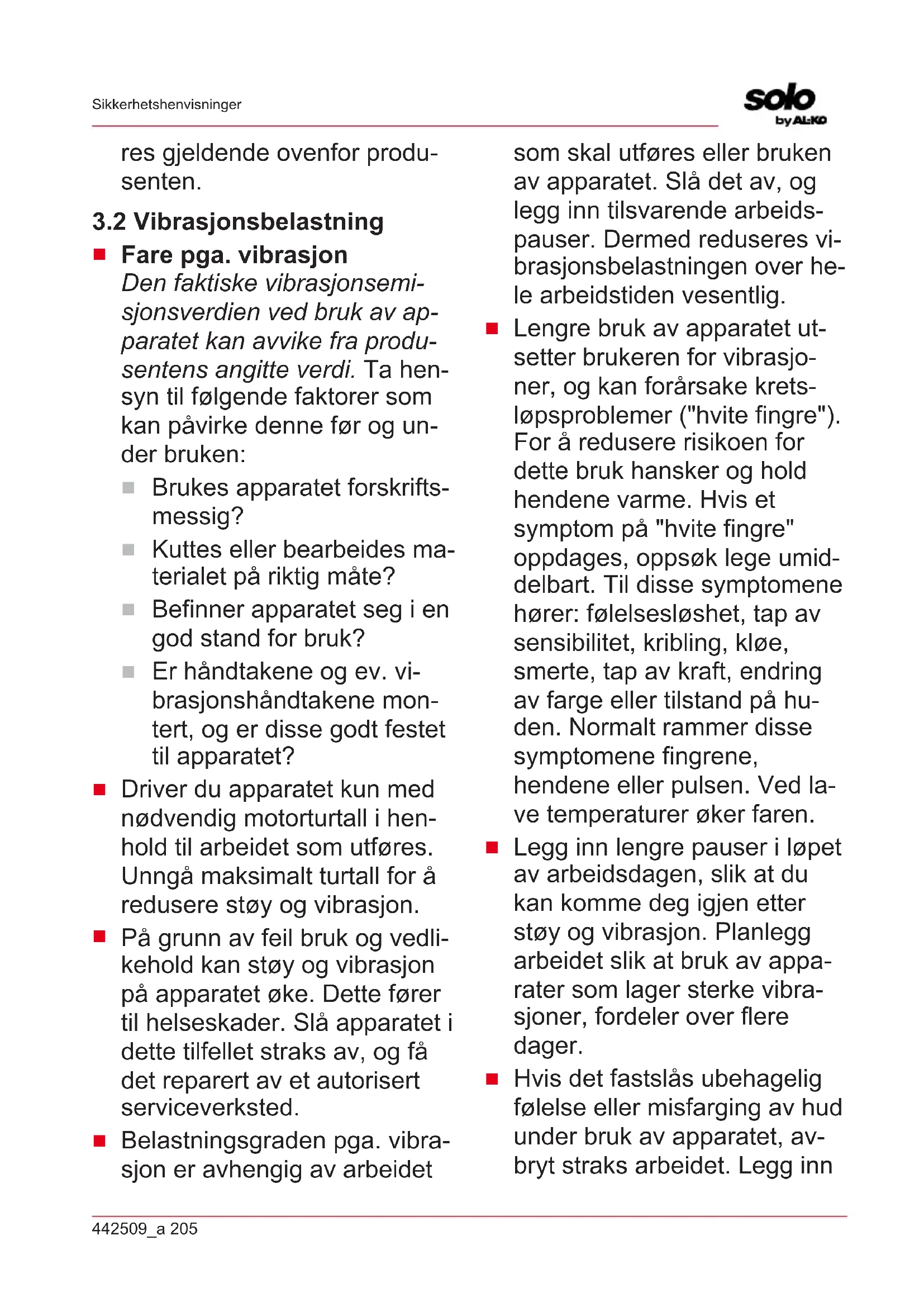

3.2 Vibrasjonsbelastning

Fare pga. vibrasjon Den faktiske vibrasjonsemi- sjonsverdien ved bruk av ap- paratet kan avvike fra produ- sentens angitte verdi. Ta hen- syn til følgende faktorer som kan påvirke denne før og un- der bruken:

Brukes apparatet forskrifts- messig?

Kuttes eller bearbeides ma- terialet på riktig måte?

Befinner apparatet seg i en god stand for bruk?

Er håndtakene og ev. vi- brasjonshåndtakene mon- tert, og er disse godt festet til apparatet?

Driver du apparatet kun med nødvendig motorturtall i hen- hold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.

På grunn av feil bruk og vedli- kehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.

Belastningsgraden pga. vibra- sjon er avhengig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsvarende arbeids- pauser. Dermed reduseres vi- brasjonsbelastningen over he- le arbeidstiden vesentlig.

Lengre bruk av apparatet ut- setter brukeren for vibrasjo- ner, og kan forårsake krets- løpsproblemer ("hvite fingre"). For å redusere risikoen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umid- delbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på hu- den. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved la- ve temperaturer øker faren.

Legg inn lengre pauser i løpet av arbeidsdagen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av appa- rater som lager sterke vibra- sjoner, fordeler over flere dager.

Hvis det fastslås ubehagelig følelse eller misfarging av hud under bruk av apparatet, av- bryt straks arbeidet. Legg innNO 206 LB 4250 Montering tilstrekkelige arbeidspauser. Uten tilstrekkelige arbeidspau- ser kan det oppstå et hånd- arm-vibrasjonssyndrom.

Minimer risikoen for å bli ut- satt for vibrasjoner. Stell ap- paratet i henhold til anvisnin- gene i bruksanvisningen.

Hvis apparatet brukes hyppig, kontakt forhandler for å an- skaffe deg antivibrasjonstilbe- hør (f.eks. håndtak).

Unngå å arbeide med appara- tet ved temperaturer under 10°C. Sett opp en arbeids- plan slik at vibrasjonsbelast- ningen kan begrenses.

Overhold hviletider, og be- grens arbeidets varighet til det nødvendige.

Bruk egnet hørselsvern til per- sonlig beskyttelse og til be- skyttelse i nærheten av perso- ner.

3.4 Sikkerhetsinstruksjoner

for batteri og lader Følg sikkerhetsanvisningene for batteri og lader i de separate bruksanvisningene. 4 MONTERING ADVARSEL! Fare på grunn av ufullstendig monte- ring! Å drive en ufullstendig montert maskin kan føre til alvorlige personskader.

Før innkobling kontrolleres alle sik- kerhets- og beskyttelsesanordnin- ger, for å se at de er på plass og fungerer!

4.1 Montere blåserør (11)

1. Skyv inn blåserøret (11/1) i apparatet til stopp

2. Lås blåserøret (11/1) ved å vri på det (11/b).

3. Kontroller at det festede blåserøret sitter som

MERK Følg den detaljerte informasjonen i de separate bruksanvisningene til batteri og lader. MERK Batteriet er beskyttet mot overlading som følge av den automatiske registre- ringen av ladetilstanden ved lading, og kan dermed forbli forbundet med laderen i en viss tid, men ikke hele tiden. MERK Lad opp batteriet helt etter første gangs bruk. Batteriet kan lades i enhver ladetil- stand. Avbrutt lading skader ikke batteri- et.442509_a 207 Betjening 6 BETJENING ADVARSEL! Fare for personskader forårsaket av apparatdeler som løsner Apparatdeler som løsner under drift, kan føre til alvorlige personskader.

6.1 Legg på det batteridrevne beltesystemet

(02) til (05) Legg på det batteridrevne beltesystemet i sam- svar med bilde (02) til (05).

1. Trykk og hold utløsertasten (06/3) på batteri-

6.3 Opprette spenningstilførsel (07, 08)

(07/1) justeres på føringstappene og førings- sporet til støpslet til det batteridrevne belte- systemet (07/2), og dreies noe med urviseren inntil låse- og utløserbryteren (07/3) går hør- bart i lås.

1. Dra låse- og utløserbryteren (07/3) bakover

(07/b), vri støpslet noe mot venstre og trekk det ut (07/c).

2. Dra låse- og utløserbryteren (08/3) bakover

(08/b), vri støpslet noe mot venstre og trekk det ut (08/c) av koblingskontakten til appara- tet (08/2).

6.4 Betjene løvblåseren (09, 10)

er slått av. 7 ARBEIDSFREMTREDEN OG ARBEIDSTEKNIKK

Sving redskapen til høyre og venstre for å blåse løvet.

Fjern batteriet og kontroller apparatet for ska- der etter bruk.

Etter bruk skal batteriet tas ut, og apparatet kontrolleres for skader.NO 208 LB 4250 Feilsøking

Kontroller elektriske kontakter på apparatet for korrosjon, ev. rengjør dem med en fin pensel og deretter spray inn med kontakt- spray. 9 FEILSØKING FORSIKTIG! Fare for personskader! Apparatdeler med skarpe kanter og be- vegelige apparatdeler kan føre til ska- der.

Bruk alltid vernehansker ved vedli- keholds-, stelle- og rengjøringsarbei- der. MERK Ved feil som ikke er oppført i denne ta- bellen, eller som du ikke selv kan ut- bedre, må du kontakte vår kundeservice. Feil Årsak Utbedring Apparatet blåser ikke. Munnstykket tilstoppet. Rengjør munnstykket. Innsugingsgitteret tilstoppet. Rengjør innsugingsgitteret. Motoren går ikke. Batteri er tomt. Lad opp batteri. Batteriet mangler eller sitter ikke korrekt. Sett inn batteriet korrekt. Batteriet er for kaldt eller for varmt. Varm opp batteriet litt eller la det av- kjøles. Motoren går ikke jevnt. Lufthastighetsregulatoren er defekt. Oppsøk AL-KO serviceverksted. Motoren slår seg av. Motorvernbryteren har koblet ut. Vent til motorvernbryteren slår redska- pen på igjen. Ventilasjonsåpningene er til- smusset. Rengjør apparatet. Batteriets driftstid reduseres betydelig. Batteri utladet siden det ikke ble brukt over lengre tid. Lad opp batteri. Batteriets levetid er utløpt. Bytt batteri. Bruk kun originaltilbehør fra produsen- ten. Batteriet kan ikke lades opp. Batterikontaktene er tilsmus- set. Oppsøk AL-KO serviceverksted. Defekt batteri eller lader. Bestill reservedeler. Oppsøk AL-KO serviceverksted. Batteriet er for varmt. La batteriet bli kaldt. 10 TRANSPORT Utfør følgende tiltak før transport:

Oppbevaring MERK Den nominelle effekten til batteriet er mer enn 100 Wh! Følg derfor de etterføl- gende transportmerknadene! Det medfølgende li-ion-batteriet er underlagt for- skriftene til transport av farlig gods, kan dog transporteres under forenklede betingelser:

Batteriet kan transporteres av den private brukeren på veien uten ytterligere krav når det er riktig pakket inn i originalpakningen og transporten er i privat øyemed.

Kommersielle brukere som utfører transpor- ten i sammenheng med hovedbeskjeftigelsen (f.eks. leveranser av og til byggeplasser og demonstrasjoner), kan også gjøre denne for- enklingen gjeldende. I begge tilfellene må tiltak treffes for å forhindre frigjøring av innholdet. I andre tilfeller skal for- skriftene til transport av farlig gods overholdes strengt! Ved manglende overholdelse kan sen- deren og transportøren stå overfor betydelige straffer. Flere merknader om transport og forsendelse

Bruk utelukkende den originale esken til transport av batteriet, eventuelt en egnet es- ke for farefullt gods (ikke påkrevd hos batteri- er med mindre enn 100 Wh nominell energi).

Lim over åpne batterikontakter for å hindre en kortslutning.

Sikre batteriet mot å skli på innsiden av for- pakningen, for slik å hindre at batteriet ska- des.

Sørg for riktig merking og dokumentasjon av sendingen ved transport eller forsendelse (f.eks. med budservice eller spedisjon).

Informer deg på forhånd om det er mulig med en transport med tjenesteyteren du ønsker, og vis forsendelsen. Vi anbefaler deg å bruke en fagmann på farefullt gods til klargjøring av forsendelsen. Følg også eventuelle mer detaljerte, nasjonale forskrifter. 11 OPPBEVARING Etter bruk skal maskinen rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen. Oppbevar apparatet på et tørt sted som kan låses og som er utenfor rekkevidden til barn. Gjennomfør følgende arbeider før driftspauser som varer lenger enn 30 dager:

Rengjør apparatet grundig og oppbevar det i et tørt rom.

11.1 Oppbevaring av batteri og lader

FARE! Fare for eksplosjon og brann! Personer dør eller får alvorlige skader hvis batteriet eksploderer på grunn av lagring i nærheten av åpen ild eller var- mekilder.

Oppbevar batteriet på et tørt og frostfritt sted ved foreskrevet lagertemperatur (se batteri- ets bruksanvisning) og med en ladetilstand på ca. 40–60%.

Lagre ikke batteriet i nærheten av gjenstan- der av metall eller med syreinnhold på grunn av kortslutningsfaren.

Eiere eller brukere av elektro- og elektronikk- apparater er forpliktet av lov til retur etter av- sluttet bruk av apparatene.

Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle appara- tet som deponeres.NO 210 LB 4250 Kundeservice/service Symbolet med søppelspann med strek over betyr at elektro- og elektronikkapparater ikke kan kas- tes i husholdningsavfallet. Elektro- og elektronikkapparater kan leveres gra- tis inn på følgende steder.

offentlige avfallshåndterings- eller innsam- lingssteder (f.eks. kommunale renovasjons- stasjoner)

butikker for elektroapparater (fysiske og virtu- elle) såfremt butikken er forpliktet til retur el- ler tilbyr dette frivillig. Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger krave- ne i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmel- ser for avfallsbehandling av elektro- og elektro- nikkapparater gjelde. 13 KUNDESERVICE/SERVICE Ved spørsmål om garanti, reparasjon eller reser- vedeler henvend deg til det nærmeste AL-KO- serviceverkstedet. Dette finner du på Internett på følgende adresse: www.al-ko.com/service-contacts 14 GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldel- sesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldel- sesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved:

overholdelse av bruksanvisningen

Bruk av originale reservedeler Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk

Egenutførte tekniske endringer

Lakkskader som skyldes normal slitasje

Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgiven- de. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.442509_a 211 Oversettelse av original EU-/EC-samsvarserklæring
