BRUKSANVISNING BR 3512 C Bp Kärcher

dB(A) 84 83DA– 10 Hermed erklærer vi, at den nedenfor nævn- te maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 EU- overensstemmelseserklæring Produkt: Skuresugningsmaskine Type: 1.783-xxx Gældende EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2011/65/EU 2014/53/EU (TCU) Anvendte harmoniserede standarder EN 60335–1 EN 60335–2–72 EN 60335-2-29 EN 55012: 2007 + A1: 2009 EN 55014-1:2006 + A1: 2009 + A2:2011 EN 55014–2: 1997 + A1: 2001 + A2: 2008 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Anvendte tyske standarder TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Chairman of the Board of Management Director Regulatory Affairs & Certification 84 DA– 1 Før første gangs bruk av appa- ratet, les denne originale bruks- anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier. Før maskinen tas i bruk for første gang, må du lese nøye gjennom denne bruksanvis- ningen og følge vedlagte brosjyre med sik- kerhetsanvisninger for gulvskuremaskiner, 5.956-251.0 몇 ADVARSEL Ikke bruk maskinen i stigninger. Maskinen må først tas i bruk etter at be- holderen og alle deksler er satt på plass. FARE Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 ADVARSEL Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død. 몇 FORSIKTIG Anvisning om en mulig farlig situasjon som kan føre til mindre personskader. OBS Anvisning om en mulig farlig situasjon som kan føre til materielle skader. Maskinen har innebygde litium-ione batteri- er. Disse er underlagt spesielle betingelser. Demontering. montering, og kontroll av de- fekte batterier skal kun foretas av Kärcher kundeservice eller en fagmann. Anvisninger om lagring og transport får du fra Kärcher kundeservice. FARE – Ombygging og endringer av maskinen er ikke tillatt. – Ikke åpne batteriet, det er fare for kort- slutning, i tillegg kan irriterende damper eller etsende væsker strømme ut. Ikke utsett batterier for direkte sol- lys, varme eller åpen ild, det består eksplosjonsfare. – Ladeapparatet skal ikke brukes i ek- splosjonsfarlige omgivelser. – Sørt for tilstrekkelig ventilasjon under ladingen. – Bruk ikke ladeapparat i skitten eller våt tilstand. – Man må ikke håndtere åpen flamme, lage gnister eller røyke i nærheten av et batteri eller i et batteriladerom. Eksplo- sjonsfare. 몇 ADVARSEL – Før all bruk skal maskinen og strømka- bel kontrolleres for skader. Skadede maskiner skal ikke brukes, skadede de- ler skal bare repareres av fagfolk. Hold barn borte fra batterier og batteri- lader. Ikke lad skadede batterier. Skadede batterier skal skiftes av Kärcher kunde- service. – Defekte batterier skal ikke kasetes i husholdningsavfallet, kontakt Kärcher kundeservice. – Unngå kontakt med væske som komm- mer ut av defekte batterier. Ved ufrivillig kontakt må du straks skylle bort væs- Innholdsfortegnelse Sikkerhetsanvisninger. . . . . . . NO 1 Funksjon . . . . . . . . . . . . . . . . . NO 2 Forskriftsmessig bruk . . . . . . . NO 2 Miljøvern . . . . . . . . . . . . . . . . . NO 2 Garanti . . . . . . . . . . . . . . . . . . NO 2 Tilbehør og reservedeler. . . . . NO 2 Betjeningselementer . . . . . . . . NO 3 Før den tas i bruk . . . . . . . . . . NO 4 Drift . . . . . . . . . . . . . . . . . . . . . NO 4 Stans av driften . . . . . . . . . . . . NO 6 Transport. . . . . . . . . . . . . . . . . NO 6 Lagring . . . . . . . . . . . . . . . . . . NO 6 Pleie og vedlikehold . . . . . . . . NO 6 Avfallshåndtering. . . . . . . . . . . NO 7 Feil . . . . . . . . . . . . . . . . . . . . . NO 7 Tilbehør. . . . . . . . . . . . . . . . . . NO 8 Tekniske data . . . . . . . . . . . . . NO 9 EU-samsvarserklæring . . . . . . NO 9 Sikkerhetsanvisninger Risikotrinn Anvisninger for batteri (oppladbart) og ladeapparat 85NO– 2 ken ved hjelp av vann. Ved kontakt med øynene skal du kontakte lege. 몇 FORSIKTIG – Denne bruksanvisningen skal alltid føl- ges. Følg lovpålagte retningslinjer om håndtering av batterier. – Nettspenningen må stemme overens med angitt spenning på typeskiltet på maskinen. – Ladeapparatet skal bare brukes til la- ding av godkjente batteripakker. – Det oppladbare batterier skal kun bru- kes sammen med denne maskinen, an- nen bruk er forbudt og farlig. Når sikkerhetsbryteren slippes vil børstene slås av. Slipesugemaskinen er beregnet for våtren- gjøring av jevne gulv. Den kan ved innstilling av vannmengden enkelt tilpasses en hver rengjøringsoppga- ve. En arbeidsbredde på 350 mm og frisk- og spillvanntank på 12 liter, muliggjør en effek- tiv rengjøring med lange arbeidsøkter. Batteriet kan lades ved hjelp av en innebyg- get batterilader i en 230 V stikkontakt. Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksan- visning. – Denne maskinen egner seg til industri- elt bruk, f.eks. i hoteller, skoler, syke- hus, fabrikker, butikker, kontorer og ut- leiefirmaer. – Maskinen må kun brukes til rengjøring av ikke fuktighetsømfintlige, plane gulv. – Dette apparatet er ment for bruk innen- dørs. – Maskinen er ikke egnet til rengjøring av frosne gulv (f.eks. i kjølerom). – Til maskinen må det kun brukes origi- nalt tilbehør og originale reservedeler. Materialet i emballasjen kan resirku- leres. Ikke kast emballasjen i hus- holdningsavfallet, men lever den inn til re- sirkulering. Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Dis- se bør leveres inn til gjenvinning. Gamle maskiner skal derfor avhendes i eg- nede innsamlingssystemer. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.de/REACH Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på tilbehøret blir reparert gratis i garanti- tiden dersom disse kan føres tilbake til ma- terial- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. Bruk bare originalt tilbehør og originale re- servedeler; de garanterer for en sikker og problemfri drift av maskinen. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com. Sikkerhetsinnretninger Funksjon Forskriftsmessig bruk Miljøvern Garanti Tilbehør og reservedeler 86 NO– 3 1 Deksel friskvanntank 2 Losil 3 Ratt 4 Stjernehåndtak, høyderegulering ratt 5 Stjernehåndtak, transportstilling ratt 6 Opplåsing, deksel spillvannstank 7 Deksel spillvanntank 8 Spillvannstank 9 Bærehåndtak bruktvannstank 10 Dreiehåndtak børstetrykk (1=min, 4=max) 11 Vannfordelingslist 12 Låseknapp, børstevalse 13 Børstevalse 14 Grovsmussbeholder 15 Pedal sugebomheving 16 Sugebom 17 Nivåanvisning rentvann 18 Kobling, avtapping av rent vann 19 Stigtrinn 20 Batterieladeindikator 21 Kabelkroker, dreibare 22 Sikkerhetsbryter Betjeningselementer 87NO– 4 1 Dosering rengjøringsvæske 2 Bryter rengjøringsmiddelløsning 3 Kontrollampe Påføre rengjøringsløs- ning 4 Kontrollampe suging Grønn: Sugeturbin i drift Oransje, blinkende: Sugeturbin overbe- lastet 5 Kontrollampe børstedrift Grønn: Børsten roterer Oransje, blinkende: Børste overbelas- tet 6 Batteritilstands-indikator Grønn: Lade batteri Oransje: Batteri nesten tomt Rød: Maskinen slår seg av - lad batteri 7 Kontrollampe Eco modus 8 Bryter Eco modus 9 Apparatbryter Merknad: Maskinen har en utladingsbeskyttelse, dvs. at hvis det minimumsgrensen for kapasitet nås, blir maskinen slått av. Ladetiden er på omtrent 3 timer. Laderen avslutter ladeprosessen automa- tisk. Ved behov kan maskinen også brukes igjen før batteriet er helt oppladet. Sett støpselet i stikkontakten. 1 Batteriet er ladet (grønn) 2 Batteriet lades (gul, blinkende) 3 Feil (rød) Løsne stjernehåndtak for transportstil- ling. Rett opp rattstammen. Skru til stjernehåndtaket. 몇 ADVARSEL Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. For andre regngjørings- midler tar brukeren den økte risikoen for driftssikkerhet, fare for ulykke og redusert levetid på maskinen. Bruk kun rengjørings- midler som er frie for løsemidler, saltsyre og flusssyre. Følg sikkerhetsanvisninger på rengjørings- middelet. Merknad: Det må ikke brukes sterkt skummende ren- gjøringsmidler. Følg doseringsanvisningene. Sving opp bærehåndtaket på spill- vannstanken. Løft av spillvannstanken og sving den til side. Ta av deksel på rentvannstank. Fyll på rent vann (maksimalt 50º C). Fyll også på rengjøringsmiddel. Ta hen- syn til doseringsanvisningen. Anbefalte rengjøringsmidler: Før den tas i bruk Lade batteriet Batterieladeindikator Drift Påfylling av driftsmidler 88 NO– 5 Rengjøringsmiddel kjøpes hos en faghandel. Lukk dekselet på friskvanntanken. Sett spillvannstanken på maskinen. Løsne stjernehåndtaket for høyderegu- lering av rattet. Still inn rattet til ønsket høyde. Skru til stjernehåndtaket. Still inn dosering av rengjøringsløsnin- gen i forhold til gulvbeleggets type og tilsmussing. Dreiehåndtak for børstetrykk stilles til ønsket verdi. Børstetrykket skal kun reguleres med løftet rengjøringshode. Merknad: Dersom maskinen trekker for sterkt forover ved bruk, reduser trykket. Sett bryteren for Eco modus i ønsket stilling. Normaldrift: Maskinen arbeider med maksi- malt børsteturtall og høyeste sugeeffekt. Eco: Maskinen arbeider med redusert børsteturtall og sugeeffekt. Da reduse- res også strømforbruket. Den mulige brukstiden med en batteriladning øker. OBS Fare for skade på gulvbelegget. La ikke maskinen gå på samme sted. Fare for skade. Løft sugebommen før mas- kinen skal trekkes bakover over en lang strekning. Sett maskinbryteren i stilling ”I”. Koble til bryter Rengjøringsløsning. Slå på bryter sugeturbin, suging starter.

Trykk ned bakenden av pedalen for suge- bomheving for å senke sugebommen. Trekk i sikkerhetsbryteren for rattet, børstedrift og påføring av rengjørings- løsning starter (dersom innstilt). Skyv maskinen forover til parkerings- støtten klappes inn og rengjøringshodet berører bakken. Beveg maskinen over flaten som skal rengjøres. Merk: Dersom rattet dreies 180°, kjører maskinen også bakover. Slipp sikkerhetsbryteren. Kjør maskinen enda 1 – 2 meter for- over, for å suge opp vannrester. Trykk ned forenden av pedalen for su- gebomheving for å løfte sugebommen. OBS Sugeleppene og børsten kan bli permanent deformert. Parker alltid maskinen med ut- vippet parkeringsstøtte. Sett maskinbryteren i stilling ”0”. Sett foten i stigtrinnet og løft maskinen foran ved å trekke i rattet til parkerings- støtten vippes ut. 몇 ADVARSEL Ta hensyn til de lokale utslippsforskrifter. Sving opp håndtaket på spillvannstan- ken og la det gå i lås. Ta av bruktvannstanken. Anvendelse Rengjørings- middel Vedlikeholdsrengjøring (også ved alkalisk øm- fintlige gulv) RM 745 RM 746 Rengjøring av fettholdig smuss

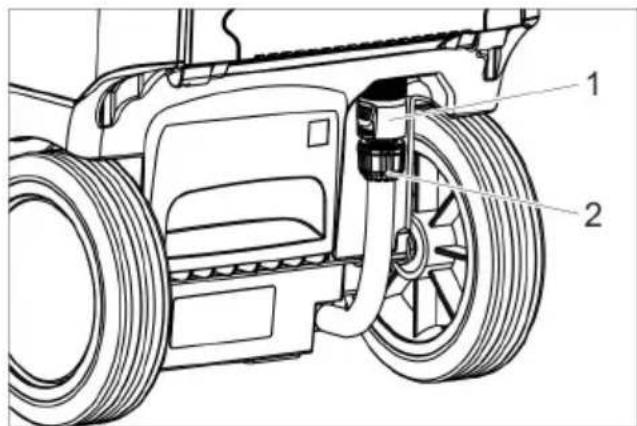

RM 69 ASF Hovedrengjøring (strip- ping) av alkalisk bestan- dige gulvbelegg RM 752 Hovedrengjøring (strip- ping) av linoleum RM 754 Grunnrengjøringsmid- del, surt RM 751 Desinfiseringsmiddel RM 732 Innstillinger Rengjøring Stansing og parkering Tømming av spillvannsbeholderen 89NO– 6 Ta av deksel på spillvannstanken. Tøm bruktvannstanken. Sving spillvannstanken til siden ved tømming, slik at tanken tømmes helt. Skyll bruktvannstanken med rent vann. Sett soillvannstaken på maskinen igjen. 몇 ADVARSEL Ta hensyn til de lokale utslippsforskrifter. 1 Kobling, avtapping av rent vann 2 Nivåanvisning rentvann Skyv ned koblingen. Trekk av slangen på nivåindikatoren og sving den ned. Ved fare for frost: Tøm rentvanns- og bruktvannstanken. Oppbevar maskinen på et frostfritt sted. For å redusere plassbehovet ved transport og lagring kan rattstammen legges om. Løsne stjernehåndtak for transportstil- ling. Sving rattet helt frem. Skru til stjernehåndtaket. Lad opp batteriet fullstendig før drifts- pauser som varer i flere uker. Sett maskinbryteren i stilling ”0”. OBS Fare for skade på batteriet ved total utlad- ning. Maskinbryteren skal alltid stilles på «0» nårdet tas pause i driften. 몇 FORSIKTIG Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport. Demonter børste for å forhindre at bør- sten skades. Ved transport i kjøretøyer skal appara- tet sikres mot å skli eller velte etter de til enhver tid gjeldende regler. 몇 FORSIKTIG Fare for personskade og materiell skade! Pass på vekten av apparatet ved lagring. Dette apparatet skal kun lagres innendørs. FARE Fare for personskader. Før det foretas arbei- der på maskinen må maskinbryteren settes i "0"-stilling, ta ut kabelen fra ladeapparatet. OBS Fare for skader på maskinen ved vann som renner ut. Tapp av brukt vann og resten av rent vann før det utføres arbeider på maskinen. Sett høytrykksvaskeren på et jevnt un- derlag. OBS Fare for skade. Maskinen må ikke rengjø- res med vannstråle og det må ikke brukes aggressive rengjøringsmidler. Tapp brukt vann.

Ta av lokket på spillvannstanken og spyl insiden av lokket og flottøren med vann. Skyll spillvannstanken med rent vann. Rengjør sugebommen.

Ta ut grovsmussbeholderen og tøm den. Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding. Rengjør og kontroller sugelepper for ev. slitasje og skift ved behov. Rengjør børste. Kontroller børster for ev. slitasje og skift ved behov (se "Vedlikeholdsarbeider"). Lad opp batterier ved behov. Tømming av ferskvannstanken Frostbeskyttelse Legg om rattstammen Stans av driften Transport Lagring Pleie og vedlikehold Vedlikeholdsplan Når jobben er gjort 90 NO– 7 Trekk av vannfordelingslisten på ren- gjøringshodet og rengjør vannkanalen. 1 Ferskvannsfilter 2 Losil Rengjør friskvannsfilter. Rengjør losil. Kontroller pakninger mellom brukt- vannstank og lokk og skift ved behov. La en servicemontør fra Kärcher utføre den foreskrevne inspeksjonen.

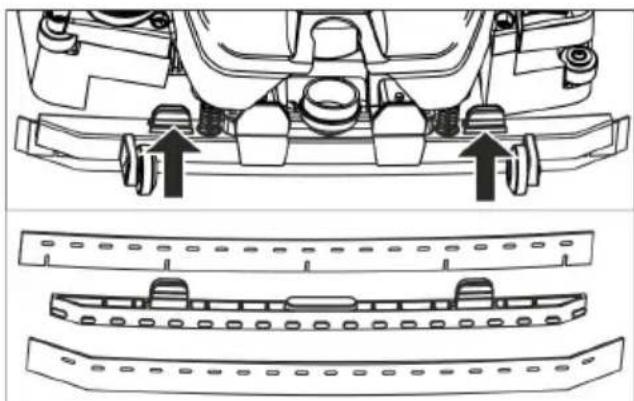

Trykk sammen festeelementene og trekk sugeleppene ned og av sugebommen. Trekk sugeleppene av holderen. Merknad: Sugeleppene er sikret mot forbytting ved hjelp av hullmønsteret. De kan ikke snus og brukes om igjen. Skift ut sugeleppene. Sett inn holderen med sugeleppene i sugebommen og lås på plass. 몇 ADVARSEL Klemfare ved innfolding av parkeringsstøt- ten ved børsteskifte. Vri rattet 90° til venstre før skifte av børste.

Låseknapp børstevalse trykkes og børste- valsen svinges ned og tas av medføreren. Sett ny børstevalse på medføreren og la den gå i lås på motsatt side. For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din Kärcherforhandler. FARE Demontering av batteriet skal kun gjøres av Kärcher kundeservice eller en fagmann. Å fastslå om batteriet er skadet må foretas av en autorisert montør fra kundeservice. Følg alltid kapittelet "Sikkerhetsanvisnin- ger" ved håndtering av batterier. 1 Skrue 2 Deksel Skru ut 2 skruer. Sving dekselet ned. Løsne batteripluggen og trekk den av. Ta ut batteriet. Brukte batterier skal avhendes i hen- hold til gjeldende bestemmelser. FARE Fare for personskader. Før det foretas arbei- der på maskinen må maskinbryteren settes i "0"-stilling, ta ut kabelen fra ladeapparatet. Ukentlig Månedlig Årlig Vedlikeholdsarbeider Skifting av sugelepper Skifte børstevalse Vedlikeholdskontrakt Avfallshåndtering Demontere batterier Feil 91NO– 8 OBS Fare for skader på maskinen ved vann som renner ut. Tapp av brukt vann og resten av rent vann før det utføres arbeider på maskinen. Dersom det oppstår feil som ikke kan utbe- dres ved hjelp av denne tabellen, vennligst ring serviceavdeling. Maskinen kan utstyres med forskjellig tilbe- hør, avhengig av den enkelte rengjørings- oppgave. Spør etter vår katalog eller besøk oss på Internett på www.kaercher.com. Feil Retting Maskinen lar seg ikke starte Slå på maskinbryterem vent 3 sekunder og kontroller ladenivået på batteriet. Utilstrekkelig vann- mengde Kontroller friskvannsnivået, fyll opp tank hvis nødvendig. Koble til bryter Rengjøringsløsning. Åpne dosering for rengjøringsløsning. Rengjør friskvannsfilter. Utilstrekkelig sugeef- fekt Senk sugebommen. Tøm bruktvannstanken. Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig. Rengjør, dved behov snu eller skift sugelepper på sugebom. Kontroller sugeslange og sugebom for tilstopping, fjern tilstopping om nødvendig. Kontroller sugeslange for tetthet ev. skift ved behov. Utilstrekkelig rengjø- ringseffekt Kontroller/reguler børstetrykk. Kontroller at børstetype og rengjøringsmiddel er egnet. Kontroller børster for ev. slitasje og skift ved behov. Børste roterer ikke Trekk ut sikkerhetsbryter på rattet. Kontroller om børstevalsen blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig Slå av bryter for børstedrift, vent litt, slå på bryteren igjen. Tilbehør Betegnelse Best.nr. Beskrivelse Børstevalse, hvit (myk) 4.037-036.0 Til polering av gulv Børstevalse, rød (middels, standard) 4.037-031.0 Til rengjøring av lite skitne eller ømfintlige gulv Børstevalse, grønn (hard) 4.037-038.0 Til rengjøring av meget skitne gulv Børstevalse, svart (ekstra hard) 4.037-039.0 til rengjøring av meget skitne gulv Børstevalse, oransje (høy/lav) 4.037-037.0 Til skrubbing av strukturgulv (sikkerhetsfliser osv.) Mikrofibervalse 4.037-040.0 Spesielt for keramiske fliser, rengjøringsbørste av mikrofiber med spesiell høy rengjøringseffekt. Padvalseaksel 4.762-009.0 For festing av valsepads Valsepad, rød (middels) 6.369-047.0 til rengjøring av lite skitne gulv. Valsepad, grønn (hard) 6.369-052.0 Til rengjøring av normalt til meget skitne gulv Valsepad, gul (myk) 6.369-053.0 Til polering av gulv Påfyllingsslangen 6.680-124.0 For fylling av rentvannstanken Sugeleppesett 4.037-035.0 Som erstatning 92 NO– 9 Vi erklærer hermed at maskinen angitt ned- enfor oppfyller de grunnleggende sikker- hets- og helsekravene i de relevante EU-di- rektivene, med hensyn til både design, kon- struksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet. Undertegnede handler på vegne av og med fullmakt fra styret. Ansvarlig for dokumentasjon: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Tekniske data Effekt Nettspenning V 25,9 Batterikapasitet Ah(5h) 22 Batteritype Li-ione Gjennomsnittlig effekt- behov W 500 Beskyttelsesklasse - 1 Sugemotoreffekt W 280 Børstemotoreffekt W 185 Brukstemperaturområde °C 0...40 Støvsuging Sugeeffekt, luftmengde l/sek. 20 Sugeeffekt, vakuum kPa 8 Rengjøringsbørster Arbeidsbredde mm 350 Børstediameter mm 96 Børsteturtall o/min. 1050 Batterilader Spenning V/Hz 220...240/

Effektuttak W 300 Mål og vekt Teoretisk flateeffekt m

/t 1400 Volum rent-/brukt- vannstank l12 Tillatt totalvekt kg 48 Transportvekt kg 36 Lengde x bredde x høy-

0,2 Støytrykksnivå L

dB(A) 2 Støyeffektnivå L
