| Produkttype | Feiemaskin / Gulvrenholder |
| Merke | Kärcher |
| Modell | B 40 W Bp Dose |
| Nominell spenning | 24 V |
| Anbefalt batterikapasitet | 70 Ah, 80 Ah eller 105 Ah (5h) |
| Rentvannstank | 40 L |
| Skittenvannstank | 40 L |
| Maks vanntemperatur | 50 °C |
| Maks vanntrykk | 5 bar (0,5 MPa) |
| Tomvekt (med batterier 105 Ah) | 164 kg |
| Totalvekt i drift | 204 kg |
| Teoretisk rengjøringsareal | opptil 2200 m²/t |
| Maksimal stigning i arbeidsområdet | 2 % |
| Kjøremotor (B 40 W) | 130 W |
| Sugemotor | 500 W |
| Børstemotor | 600 W |
| Børstehastighet (variant BR) | 600 - 1200 o/min |
| Børstehastighet (variant BD) | 180 o/min |
| Arbeidsbredde | 430 til 550 mm (avhengig av hode) |
| Lydtrykknivå LpA | 68 dB(A) |
| Lydeffektnivå LWA + usikkerhet | 85 dB(A) |
| Strømforsyning | Batteri 24 V (2 x 12 V) |
| Assistert kjøring | Ja (modell B 40 W) |
| Dosersystem | Integrert dose |
Ofte stilte spørsmål - B 40 W Bp Dose Kärcher
Brukerspørsmål om B 40 W Bp Dose Kärcher
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Feiemaskin i PDF-format gratis! Finn veiledningen din B 40 W Bp Dose - Kärcher og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. B 40 W Bp Dose av merket Kärcher.
BRUKSANVISNING B 40 W Bp Dose Kärcher
Pleje og vedligeholdelse ..... DA 6
Frostbeskyttelse DA 8
Fejl. DA 8
Tekniske data ..... DA 10
EU-overensstemmelses-erklæ-
ring. DA 10
Tilbehør og reservedele. . . . . DA 10
Standse og stille til siden
Pleje og vedligeholdelse
⚠️FARE
→ Aftøm og bortskaf snavsevand og resterende friskvand.
→ Aftøm og bortskaf snavsevand og resterende friskvand.
EU-overensstemmelses- erklæring
Tilbehør og reservedele
Informationer om tilbehør og reservedele findes www.kaercher.com

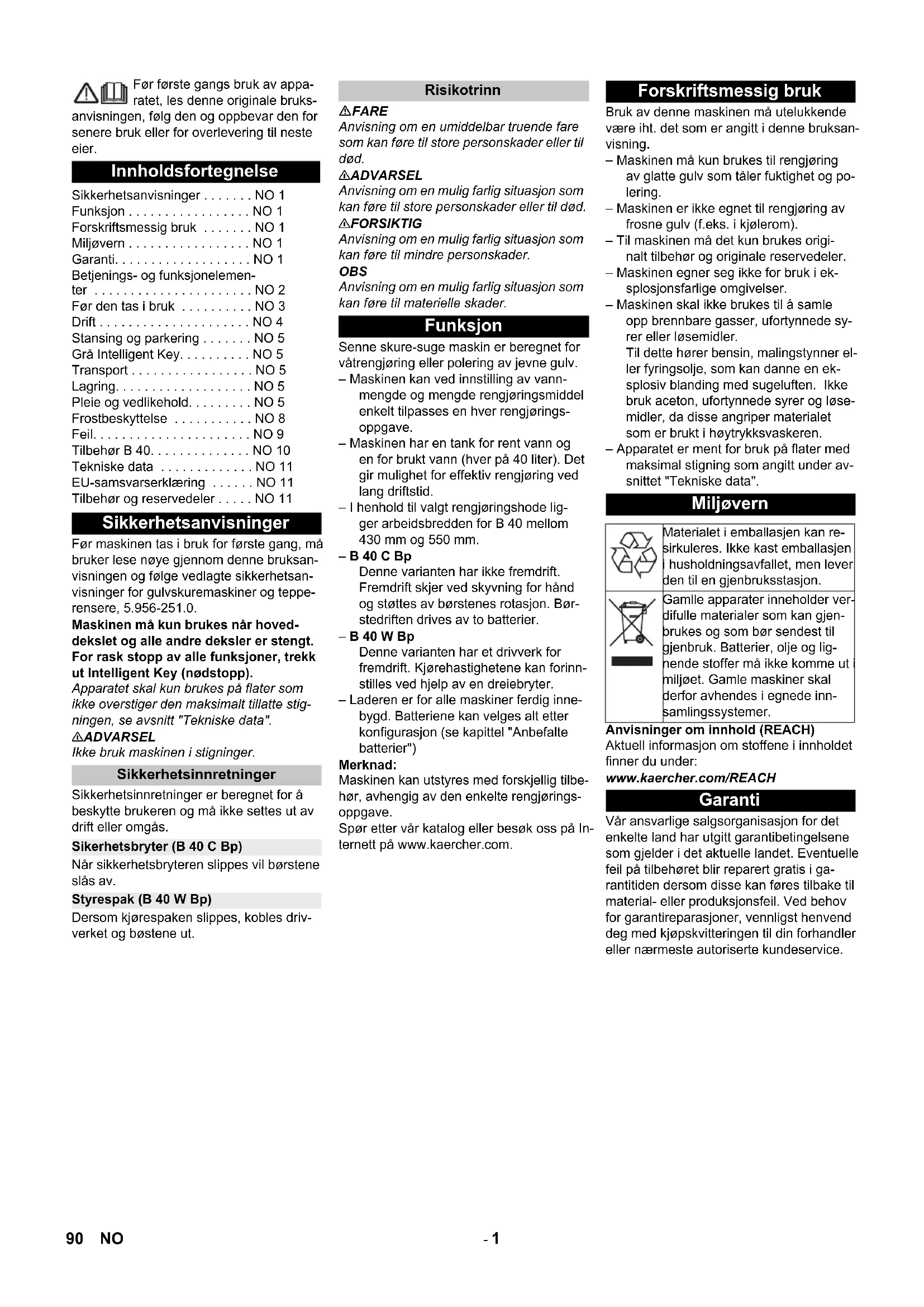

Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.
Innholdsfortegnelse
| Sikkerhetsanvisninger | NO 1 |
| Funksjon | NO 1 |
| Forskriftsmessig bruk | NO 1 |
| Miljøvern | NO 1 |
| Garanti. | NO 1 |
| Betjenings- og funksjonelementer | NO 2 |
| Før den tas i bruk | NO 3 |
| Drift | NO 4 |
| Stansing og parkering | NO 5 |
| Grå Intelligent Key | NO 5 |
| Transport | NO 5 |
| Lagring | NO 5 |
| Pleie og vedlikehold | NO 5 |
| Frostbeskyttelse | NO 8 |
| Feil | NO 9 |
| Tilbehør B 40 | NO 10 |
| Tekniske data | NO 1 |
| EU-samsvarserklæring | NO 1 |
| Tilbehør og reservedeler | NO 1 |
Før maskinen tas i bruk for første gang, må bruker lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for gulvskuremaskiner og tepperensere, 5.956-251.0.
Maskinen må kun brukes når hoveddekslet og alle andre deksler er stengt. For rask stopp av alle funksjoner, trekk ut Intelligent Key (nødstopp).
Apparatet skal kun brukes på flater som ikke overstiger den maksimalt tillatte stigningen, se avsnitt "Tekniske data".
ADVARSEL
Ikke bruk maskinen i stigninger.
Sikkerhetsinnretninger
Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås.
Sikerhetsbryter (B 40 C Bp)
Når sikkerhetsbryteren slippes vil børstene slås av.
Styrespak (B 40 W Bp)
Dersom kjørespaken slippes, kobles drivverket og bøstene ut.
Risikotrinn
⚠️FARE
Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.
ADVARSEL
Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.
⚠FORSIKTIG
Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.
OBS
Anvisning om en mulig farlig situasjon som kan føre til materielle skader.
Funksjon
Senne skure-suge maskin er beregnet for våtrengjøring eller polering av jevne gulv.
- Maskinen kan ved innstilling av vannmengde og mengde rengjøringsmiddel enkelt tilpasses en hver rengjøringsoppgave.
- Maskinen har en tank for rent vann og en for brukt vann (hver på 40 liter). Det gir mulighet for effektiv rengjøring ved lang driftstid.
- I henhold til valgt rengjøringshode ligger arbeidsbredden for B 40 mellom 430 mm og 550 mm.
-B 40 C Bp
Denne varianten har ikke fremdrift. Fremdrift skjer ved skyvning for hånd og støttes av børstenes rotasjon. Børstedriften drives av to batterier.
- B 40 W Bp
Denne varianten har et drivverk for fremdrift. Kjørehastighetene kan forinnstilles ved hjelp av en dreiebryter.
– Laderen er for alle maskiner ferdig innebygd. Batteriene kan velges alt etter konfigurasjon (se kapittel "Anbefalte batterier")
Merknad:
Maskinen kan utstyres med forskjellig tilbehør, avhengig av den enkelte rengjøringsoppgave.
Spør etter vår katalog eller besøk oss på Internett på www.kaercher.com.
Forskriftsmessig bruk
Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisning.
- Maskinen må kun brukes til rengjøring av glatte gulv som tåler fuktighet og polering.
- Maskinen er ikke egnet til rengjøring av frosne gulv (f.eks. i kjølerom).
– Til maskinen må det kun brukes originalt tilbehør og originale reservedeler. - Maskinen egner seg ikke for bruk i eksplosjonsfarlige omgivelser.
- Maskinen skal ikke brukes til å samle opp brennbare gasser, ufortynnede syrer eller løsemidler.
Til dette hører bensin, malingstynner eller fyringsolje, som kan danne en eksplosiv blanding med sugeluften. Ikke bruk aceton, ufortynnede syrer og løsemidler, da disse angriper materialet som er brukt i høytrykksvaskeren.
- Apparatet er ment for bruk på flater med maksimal stigning som angitt under avsnittet "Tekniske data".
Miljøvern
Materialet i emballasjen kan re- sirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den til en gjenbruksstasjon.
Gamlle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Batterier, olje og lignende stoffer må ikke komme ut miljøet. Gamle maskiner skal derfor avhendes i egnede inn-samlingssystemer.
Anvisninger om innhold (REACH)
Aktuell informasjon om stoffene i innholdet finner du under:
Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på tilbehøret blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.
Betjenings- og funksjonelementer
1 Hendel for senking av sugebommen
2 Deksel spillvanntank
3 Holdeskinne for Homebase
4 Losil
5 Bruktvannstank spylesystem (tilleggsutstyr)
6 Fleksibel lås spylesystem (tilleggsutstyr)
7 Låsing bruktvannstank
8 Flottør
9 Skyvebøyle
10 Grovsmussil
11 Spillvanntank
12 Påfyllingsåpning rentvannstank
13 Sugeslange rengjøringsmiddelflaske (kun Dose-varianter)
14 Rengjøringsmiddelflaske (kun DOSE-varianter)
15 Lås rentvannstank med filter
16 Holder rengjøringsmiddelflaske
17 Rentvannstank
18 Feste for tank
ekstra sikret med plate og skrue
19 Rengjøringshode (symbolsk illustrasjon) *
20 Børstevalse (BRvarianter), skivebørster (BDvarianter)*
21 Grovsmussbeholder (kun BR)
22 Batteriepolsikring
23 Batteri *
24 Nivåanvisning rentvann
25 Pedal for heving/senking av rengjø-ringshodet
26 Dreiehåndtak for justering av vinkel på
sugebom
27 Vingemuttere for festing av sugebom
28 Sugeslange
29 Sugebom*
30 Tilkoblingskabel for lader
31 Fylleautomatikk rentvannstank (opsjon)
32 Reguleringsknapp for vannmengden
33 Styrespak (B 40 W Bp)
Sikerhetsbryter (B 40 C Bp)
34 Betjeningspanel
35 Plasseringsflate for rengjøringssett "Homebase Box"
36 Kabelkroker
37 Tappeslange bruktvann med doseringsinnretning
- Betjeningselementer for rengjøringsprosessen er gule.
- Betjeningselementer for vedlikehold og service er lysegråe.
Betjeningspanel
2 Intelligent Key
gul - bruker
grå - forarbeider
3 Display
4 Programvalgbryter
5 Infoknapp
Programvalgbryter
Apparatet er slått av.
2 Transportmodus
(kun B 40 W)
For kjøring til brukstedet.
3 Eco-modus
Gulv rengjøres vått (med redusert børsteturtall) og sug opp brukt vann (med redusert sugeeffekt).
4 Normalmodus
Våtrengjøring av gulvet og oppsuging av spillvann.
5 Intensivmodus
Våtrengjøring av gulv og tid til å la ren-gjøringsmiddelet virke.
6 Sugemodus
Suge opp smuss.
7 Poleringsmodus
Polering av gulv uten påføring av væske.
Før den tas i bruk
Montering av børste
BD variant
Skivebørste må monteres før igangsetting (se "Vedlikeholdsarbeid").
BR variant
Børstene er montert.
Montere batterier
Montere batteri (se "Stell og vedlikehold / Sette inn og koble til batterier").
Stille inn ladeeffektkurve
Før første gangs bruk, etter service-reset eller ved skifte til en annen batteritype må alltid ny ladeeffektkurve stilles inn.
→ Bruk grå Intelligent Key.
→ Stille inn ladeeffektkurve (se kapittel "Grå Intelligent Key/Stille inn ladeeffektkurve").
Bruk av batterier fra andre produsenter
Vi anbefaler bruk av våre batterier som angitt i kapittelet "Stell og vedlikehold/Anbefalte batterier").
Merknad:
Ved bruk av andre batterier (f. eks. fra andre produsenter) må utladingsbeskyttelsen for det enkelte batteri innstilles på nytt.
Lade batteriet
Merknad:
Maskinen er utstyrt med utladingsbeskyttelse, dvs. at børstemotoren og turbinen kobles ut när batterikapasiteten när et minstemål.
→ Kjør maskinen direkte til oppladingsstedet, og unngå stigninger ved slik kjøring.
⚠️FARE
Fare for personskade gjennom elektrisk støt. Pass på nettspenning og sikringer som angitt på maskinens typeskilt.
Ladeapparatet må kun brukes i tørre rom med tilstrekkelig ventilasjon!
Lading
– Ladetiden er gjennomsnittlig ca. 10-15 timer.
- Den innebygde laderen er elektronisk styrt og egnet for alle de anbefalte batteriene, den avslutter ladingen automatisk.
- Det monterte batteriet vises i displayet ved lading, dersom det ikke skjer må la-deeffektkurven velges (se "Stille inn la-deeffektkurve").
- Apparatet kan ikke brukes under ladingen.
Anbefaling for første gangs lading
Ved første gangs ladiong ved styringen ennå ikke hvilken type batteri som er montert. Lad batteriene til displayet viser full lading.
△FARE
Eksplosjonsfare!
Før lading av vedlikeholdslave batterier skal tanken svinges opp (se kapittel "Sette inn og koble til batterier"). Derved unngås det at det samles farlige gasser under tanken ved ladingen.
Når vanntanken er vippet opp er all rengjøring med vann forbudt.
Ved lading av vedlikeholdsfrie batterier er det ikke nødvendig å vippe opp vanntanken.
→ Det lades helt til displayet viser full la- ding.
Vedlikeholdslette batterier (syrefylte batterier)
ADVARSEL
Fare for skade!
- Etterfylling av vann på batteriene i utladet tilstand kan føre til at syren renner over.
- Bruk vernebriller og ta hensyn til forskriftene ved omgang med batterier, for å unngå personskader skader på klær.
- Syresprut på hud eller klær må skylles av med store vannmengde umiddelbart.
- Etterfylling av vann på batteriene i utladet tilstand kan føre til at syren renner over. - Bruk vernebriller og ta hensyn til forskriftene ved omgang med batterier, for å unngå personskader skader på klær. - Syresprut på hud eller klær må skylles av med store vannmengde umiddelbart.
OBS
Fare for skader!
- Det må kun brukes destillert eller avmineralisert vann (EN 50272-T3) til etterfylling på batteriene.
- Det må ikke brukes fremmede tilsetninger (såkalte forbedringsmidler), hvis ikke bortfaller garantien.
- Batteriene må alltid skiftes ut med samme batteritype. Ellers må ladeeffektkurven stilles inn på nytt av kundeservice
- Det må kun brukes destillert eller avmineralisert vann (EN 50272-T3) til etterfylling på batteriene. - Det må ikke brukes fremmede tilsetninger (såkalte forbedringsmidler), hvis ikke bortfaller garantien. - Batteriene må alltid skiftes ut med samme batteritype. Ellers må ladeeffektkurven stilles inn på nytt av kundeservice
Montering av sugebom
→ Sett sugebommen slik i sugebomopphenget at formplaten ligger over opphenget.
→ Stram vingemutrene.
→ Sett sugebommen slik i sugebomopphenget at formplaten ligger over opphenget. → Stram vingemutrene.
Fare for personskader. For rask stopp av alle funksjoner, trekk ut Intelligent Key.
→ Innsetting og tilkobling av batterier (se "Før igangsetting").
→ Innsetting og tilkobling av batterier (se "Før igangsetting"). → Legg den lange sidebretten på forpakningen som rampe fra pellen.
→ Legg den korte bretten som støtte under rampen.
→ Fjern trelistene fra hjulene.
→ Løft rengjøringshodet ved å trykke ned pedalen. Ved R-rengjøringshode, ta av kartongen.
→ Feest rampen på pallen med spiker. → Legg den korte bretten som støtte under rampen. → Fjern trelistene fra hjulene. → Løft rengjøringshodet ved å trykke ned pedalen. Ved R-rengjøringshode, ta av kartongen.
B 40 C Bp
→ Skyv maskinen fra pallen og over rampen.
B 40 W Bp
→ Programvalgbryter settes til transportmodus.
→ Betjen kjøreretningsbryteren og kjør maskinen langsomt ned fra rampen.
→ Trekk ut Intelligent Key.
→ Sett inn Intelligent Key. → Programvalgbryter settes til transport- modus. → Betjen kjøreretningsbryteren og kjør maskinen langsomt ned fra rampen. → Trekk ut Intelligent Key.
Drift
⚠️FARE
Fare for personskader. Pedal for løfting/senking av rengjøringshode skal alltid bare trykkes med en fot. Den andre foten skal bli stående fast og sikkert på gulvet. Ved fare, slipp sikkerhetsbryteren/kjøre-spaken.
KJøring med motordrift (kun B 40 W Bp)
OBS
Fare for skade. Sugebommen må heves for kjøring bakover.
Merknad:
Maskinen er slik konstruert at rengjøringsho- det står lengst til høyre. Dette muliggjør over- siktlig arbeid inntil kanten på høyre side.
→ Sett inn Intelligent Key.
→ Velg hastighet på dreiebryteren Kjøre-hastighet.
→ Programbryter settes i stilling transport-modus.
→ Kjøring av maskinen.
Forover:
Trykk kjørehendelen forover.
Bakover:
Trykk kjørehendelen bakover.
Merknad:
Maskinen beveger seg først når kjørehendelen er beveget til 15°.
→ Stanse maskinen: Slipp kjørehendelen.
Påfylling av driftsmidler
Friskvann
Med fylleautomatikk rentvannstank (tilleggsutstyr)
→ Koble slangen til fyllingsautomatikken og åpne vanntilførselen (maksimalt 50 °C, maks. 5 bar).
→ Overvåk maskinen, fyllingsautomatikken avbryter vanntilførselen när tanken er full.
→ Steng vanntilførselen og koble slangen fra maskinen.
Rengjøringsmiddel
ADVARSEL
Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv risiko for driftssikkerhet og ulykkesfare ved bruk av andre rengjøringsmidler.
Det må kun brukes rengjøringsmidler som er frie for løsemidler, saltsyre og andre syrer.
Følg sikkerhetsanvisninger på rengjøringsmiddelet.
Merknad:
Det må ikke brukes sterkt skummende rengjøringsmidler.
| Anvendelse Rengjø- | ringsmiddel |
| Vedlieholdsrengjøring av alle gulv som tåler vann | RM 746RM 780 |
| Vedlikeholdsrengjøring av glinsende overflater (f. eks. granitt) | RM 755 es |
| Vedlikeholdsrengjøring og grunnrengjøring av industri-gulv | RM 69 ASF |
| Vedlikeholdsrengjøring og grunnrengjøring av kera-mikkfliser | RM 753 |
| Vedlikeholdsrengjøring av fliser i baderom o.l. | RM 751 |
| Rengjøring og desinfisering av baderom o.l. | RM 732 |
| Stripping av alle alkaliehol-dige underlag (f.eks. PVC) | RM 752 |
| Stripping av linoleumsgulv R | RM 754 |
Apparat med doseringsinnretning DOSE (ekstrautstyr)
Friskvannet tilsettes rengjøringsmiddel på veien til rengjøringshodet ved hjelp av en doseringsinnretning.
Merknad:
Det kan maksimalt doseres 3% rengjøringsmiddel med doseringsinnretningen. Ved høyere dosering må rengjøringsmiddelet tilsettes i ferskvannstanken.
→ Sett flasken med rengjøringsmiddel i holderen.
→ Skru av dekselet på flasken.
→ Sett sugeslangen fra doseringsinnretningen i flasken.
Merknad:
Når friskvanntanken er tom stanser tilsettingen av rengjøringsmiddel. Rengjøringshodet fortsetter å arbeide uten at det tilføres væske.
Varianter uten doseringsinnretning
→ Tilsett rengjøringsmiddel i rentvanns- tanken.
Innstilling av vannmengde
→ Innstill vannmengden i forhold til gulvbeleggets tilskitningsgrad ved hjelp av reguleringsknappen.
Merknad:
Utfør første rengjøringsforsøk med sparsom vannmengde. ∅k vannmengden trinn for trinn, til ønsket rengjøringsresultat er oppnådd.
Rengjøringsmiddelpumpe på doseringsinnretningen jobber først fra en minimum vannmengde.
Innstilling av sugebom
Skråstilling
For å forbedre oppsugingsresultatet på fli-ser, kan sugebommen settes i en skråstil-ling på inntil 5°.
→ Løsen vingeskruer.
→ Drei sugebommen.
→ Trekk til vingeskruene.
Helling
Ved utilstrekkelig oppsugningsresultat kan den rette sugebommens helling endres.
I maskinen er det forinnstilt parametere for de ulike rengjøringsprogrammene.
Alt etter autorisering av den gule Intelligent Key kan enkelte parametere endres.
Dersom parametere skal endres permanent, må det brukes en grå Intelligent Key. Innstillingen er beskrevet i avsnitt "Grå Intelligent Key".
Merk:
Nesten alle displaytekster for parameter-innstillingene er selvforklarende. Eneste unntak er parameter FACT:
– Fine Clean: Lavt børsteturtall for fjerning av gråslør på fint steintøy.
- Whisper Clean: Middels børsteturtall for vedlikeholdsrengjøring med redusert støynivå.
– Power Clean: Høyt børsteturtall for polering, krystallisering og feiing.
→ Drei programvalgbryteren til ønsket rengjøringsprogram.
→ Info-knappen dreies til den ønskede parameteren vises.
→ Trykk på infoknappen - den innstilte verdien blinker.
→ Still inn ønsket verdi ved å vri på infoknappen.
→ Bekreft endrede innstillinger ved å trykke på infoknappen eller vent til den innstilte verdien aktiveres automatisk etter 10 sekunder.
Rengjøring
OBS
Fare for skade på gulvbelegget. La ikke maskinen gå på samme sted.
→ Drei programvalgbryteren til ønsket rengjøringsprogram.
Senk rengjøringshodet
→ Pedal for senking av rengjøringsholdet trykkes litt ned, og beveges deretter til venstre. Pedalen låses da opp. Pedalen slippes langsomt opp.
Rengjøringshodet senkes ned.
Merknad:
Ved maskinstopp og overbelastning stanser børstemotoren.
Senking sugebommen
→ Trekk ut hendelen; sugebommen senkes.
Merknad:
Ved rengjøing av flislagte gulv, må den rette sugebommen innstilles slik at den ikke rengjør i rett vinkel på fugene.
Sugebommens skråstilling og helling kan justeres (se "Innstilling av sugebom") for å forbedre oppsugingsresultatet.
Når bruktannnstanken er full, stenger en flottør sugeåpningen og sugeturbinen går med høyt turtall. I så fall, slå av sugingen og få tömt brukstvannstanken.
Innstilling av fremdriftshastigheten (bare BD-rengjøringshode)
→ Senking av hastighet: Vri bryteren i retning "-".
→ ∅king av hastighet: Vri bryteren i retning "+".
Stansing og parkering
→ Steng reguleringsknappen for vannmengde.
→ Slipp kjørehendel/sikkerhetsbryter.
→ Sett programvalgsbryter til suging.
→ Hev rengjøringshodet.
→ Kjør kort fremover og sug opp det resterende vannet.
→ Hev sugebommen. Sugeturbinen går i 10 sekunder videre for å suge ut restvann i sugebom og sugeslange.
→ Trekk ut Intelligent Key.
→ Eventuelt lad batteriet.
Tapping av brukt vann
ADVARSEL
Ta hensyn til de lokale utslippsforskrifter.
→ Ta avløpsslangen ut av holderen og legg den ned i et egnet sluk.
→ Trykk sammen eller knekk doseringsinnretningen.
→ Åpne lokket på doseringsinnretningen.
→ Tapp ut det brukte vannet - reguler vannmengden ved å trykke eller knekke. Skyll til slutt bruktvannstanken med rent vann.
→ Spyl ut bruktvannstanken med rnt vann, eller rengjør bruktvannstanken med spylesystemet (tilleggsutstyr).
Tapping av rent vann
→ For spyling av rentvannstanken, ta lokket helt av og ta ut rentvannsfilteret.
Grå Intelligent Key
→ Velg ønsket funksjone ved å dreie infoknappen.
De enkelte funksjonene er beskrevet i det følgende.
Nøkkelmeny >>
Under dette menypunktet godkjennes tilgang for gul Intelligent Key.
→ Under visning "Nøkkelmeny >>", trykk på infoknappen.
→ Trekk ut grå Intelligent Key og sett inn gul Intelligent Key som skal programmeres.
→ Menypunkt som skal endres velges ved å dreie infoknappen.
→ Trykk på infoknappen.
→ Innstilling av menypunktet velges ved å dreie infoknappen.
→ Bekreft innstillinger ved å trykke på menypunktet.
→ Neste menypunkt som skal endres velges ved å dreie infoknappen.
→ For å lagre tilgangsretter, hent meny "Lagre innstillinger" ved å dreie på infoknappen, og trykk så på infoknappen.
→ For å gå ut av menyen, velg "Avslutte meny" ved å dreie på infoknappen, og trykk på infoknappen.
Cleaning App >>
Parameter som er innstilt med grå Intelli- gent Key, vil beholdes til det velges en an- nen innstilling.
→ Drei programvalgbryteren til ønsket rengjøringsprogram.
→ Drei infoknappen til "Cleaning App >>" vises.
→ Trykk infoknappen – den første innstillbare paramteren vises.
→ Trykk på infoknappen - den innstilte verdien blinker.
→ Still inn ønsket verdi ved å vri på infoknappen.
→ Bekreft endrede innstillinger ved å trykke på infoknappen eller vent til den innstilte verdien aktiveres automatisk etter 10 sekunder.
→ Velg neste parameteren ved å vri på infoknappen.
→ Etter endrign av alle ønskede parameter, drei infoknappen til "Avslutte meny" vises.
→ Trykk infoknappen – menyen avsluttes.
Velge språk
→ Trykk på infoknappen - den innstilte verdien blinker.
→ Still inn ønsket språk ved å vri på infoknappen.
→ Bekreft endrede innstillinger ved å trykke på infoknappen eller vent til den innstilte verdien aktiveres automatisk etter 10 sekunder.
Børste etterkjøring
Still inn etterkjøring på børstene.
→ Innstilling som for "Velge språk".
Stille inn ladeeffektkurve
→ Drei infoknappen til batterimenyen vises.
→ Trykk infoknappen – velg ladeeffektkurve i henhold til montert batteri.
Merk: Innstilling av ladeeffektkurve skal kun skje etter kontakt med Kärchers kundeservice. Spesielt dersom batteriet ikke er angitt i menyen.
→ Bekreft endrede innstillinger ved å trykke på infoknappen eller vent til den innstilte verdien aktiveres automatisk etter 10 sekunder.
LOAD DEFAULT
Gjennopprett grunninnstillinger.
Transport
⚠️FARE
Fare for personskade! Maskinen skal brukes for på/avlessing kun på stigninger opp til maksimalverdi (se tekniske data). Kjør langsomt.
⚠FORSIKTIG
Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport.
→ Hev rengjøringshodet for åunngå skader på børstene.
→ Demonter børste for å forhindre at børsten skades.
→ Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.
Lagring
⚠FORSIKTIG
Fare for personskade og materiell skade! Pass på vekten av apparatet ved lagring. Dette apparatet skal kun lagres innendørs.
Pleie og vedlikehold
⚠️FARE
Fare for personskade! Før alt arbeid på maskinen, trekk ut Intelligent Key og trekk ut støpselet på laderen.
→ Tapp bruktvann og restene av friskvann og avhend på riktig måte.
Vedlikeholdsplan
Vedlikeholdsintervaller
Anbefalte rengjøringsarbeider vises på displayet etter bestemte rengjøringsintervaler.
→ Når den aktuelle medlingen vises, utfør det angitte vedlikeholdet.
→ Trykk inforknappen for å tilbakestille displayet. Etter det angitte tidsintervallet vil meldingen vises på nytt.
| Displayanvisning Vise alle | |
| Rengjøre sugebommen | 20 timer |
| Rengjør losilen 20 timer | |
| Rengjør vannfilteret 50 | timer |
| Kontroller sugelepper 100 | timer |
| Kontrollere børster 100 | timer |
| Service reset 200 timer | |
Merk: Service reset tilbaksetiller alle vedlikeholdsintervallene.
Etter hver bruk
OBS
Fare for skade. Maskinen må ikke rengjøres med vannstråle og det må ikke brukes aggressive rengjøringsmidler.
→ Tapp brukt vann.
→ Spyl ut bruktvannstanken med rnt vann, eller rengjør bruktvannstanken med spylesystemet (tilleggsutstyr).
→ Ta ut og rengjøer grovsmussilen i brukt-vannstanken.
→ Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding.
→ Kontroller losilen og rengjør ved behov.
→ Kun BR-variant: Ta ut grovsmussbeholderen og tøm den.
→ Kun BR-variant: Rengjør vannforde-lingsrenne (se avsnitt "Vedlikeholdsar-beider").
→ Rengjør sugeleppe og avstrykerleppe, kontroller for slitasje og skift ved behov.
→ Kontroller børster for ev. slitasje og skift ved behov.
→ Trykk inn låsen på bruktvannstanken og lukke lokket på bruktvannstanken slik at det er en åpen sprekk for tørking.
→ Ved regelmessig bruk skal batteriet la- des opp helt og uten avbrudd minst en gang i uken.
Månedlig
→ Kontroller batteripolene for oksidering, børst av ved behov. Kontroller at forbindelseskablene sitter som de skal.
→ Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig.
→ Kontroller syrevekten på cellene på ikke-vedlikeholdsfrie batterier.
→ Rengjør børstetunnellen (kun BR-vari-anter).
→ Skal apparatet ikke brukes over lengre tid, skal det kun settes bort med fulladet apparat. Batteriet skal lades helt opp på nytt minst en gang i måneden.
Årlig
→ La en servicemontør fra Kärcher utføre den foreskrevne inspeksjonen.
Vedlikeholdsarbeider
Bruktvannstank spylesystem (tilleggsutstyr)
→ Tapp av bruktvann, se avsnitt "Tappe av bruktvann".
→ Åpne lokket på bruktvannstanken.
→ Trekk av fleksibel lås på spylesystemet.
→ Koble vanntslangen til spylesystemet.
→ Äpne vanntilførselene og spyl brukt-vannstanken i ca. 30 sekunder.
Gjenta spylingen 2 til 3 ganger om det er nødvendig.
→ Steng vanntilførselen og koble slangen fra maskinen.
→ Sett på igjen den fleksible låsen på koblingen. La lokket på bruktvannstanken ha en liten åpen spalte.
Skift eller snu sugeleppe
2 Sugelippe
Sugelippene skal skiftes eller snus när de er slitt ned til slitemerket.
→ Ta av sugebommen.
→ Skru ut stjernegrepskruene.
Rengjøre vannfordelingsrenne
→ Trekk av gummilist og rengjør rennen med en klut. Etter rengjøringen, trykk gummilisten jevnt på plass igjen.
Skifting av børstevalse
→ Hev rengjøringshodet.
→ Trykk på läsetasten på lagerlokk.
→ Sving av lagerlokk.
→ Trekk ut børstevalsen.
Merk: Skift ut børstevalsene när børstelengden har nädd 10 mm.
→ Sett inn ny børstevalse.
→ Sving tilbake lagerlokk og trykk på trykknappen.
Skifte skivebørste
→ Hev rengjøringshodet.
→ Pedal for børsteskifte trykkes ned over motstandspunktet.
→ Trekk ut skivebørster sidevies under rengjøringshodet.
→ Hold ny skivebørste under rengjøringshodet, trykk opp og la den gå i lås.
Montere rengjøringshode
→ Skyv maskinen ca. 2 m forover, slik at styrehjulene peker bakover.
→ Pedal for senking av rengjøringsholdet trykkes litt ned, og beveges deretter til venstre. Pedalen låses da opp. Pedalen slippes langsomt opp.
Løftearmen på rengjøringshodet senkes ned.
→ Tøm rentvanns- og bruktvannstanken.
→ Løsne festet for tanken og swing tanken opp.
→ Legg rengjøringshodet midt foran mas-kinen.
→ Ta av deksel på koblingsboks.
→ Dampkontakt på rengjøringshodet kobles til maskinen.
→ Sett på deksel på koblingsboks.
→ Koble slangekoblingen på rengjøringshodet til slangen på apparatet.
→ Skyv skyvebøyle inn i holderen på ren-gjøringshodet.
→ Vipp ned fjærelement og la det gå i lås.
→ Løftearm på rengjøringshodet rettes inn mot holderen på oversiden av rengjøringshodet.
→ Sikringsstift settes inn og låses.
→ Stille inn rengjøringshodet: still inn i ønsket stilling med reguleringsskruen.
→ Sving vanntanken helt ned og kontroller låsen.
Demontere rengjøringshode
Videre demontering skjer i motsatt rekkefølge av monteringen.
⚠FORSIKTIG
Ved demontering av rengjøringshodet kan maskinen bli ustødig, pass på at den står trygt.
Legg noe under apparatet bak for å hindre at det velter.
Batterier
| Følg anvisningene på batteriet, i bruksanvisningen og i maskin-bruksanvisningen. | |
| Bruk vernebriller | |
| Hold barn unna syre og batterier | |
| Eksplosjonsfare | |
| Åpen ild, gnister, åpent lys og røy-king er forbudt. | |
| Fare for personskader | |
| Førstehjelp | |
| Varselmerket | |
| Avfallshåndtering | |
| Batterier må ikke kastes i husholds-ningsavfallet. |
FARE
Eksplosjonsfare. Verktøy o.l. må ikke legges på batteriet, dvs. på poler eller cellebro. Fare for personskader. Pass på at sår aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.
Innsetting og tilkobling av batterier
→ Skyv maskinen ca. 2 m forover, slik at styrehjulene peker bakover.
→ Ta av rengjøringshode.
→ Tøm rentvanns- og bruktvannstanken.
→ Løsne festet for tanken og swing tanken opp.
→ Sett batteriene godt inn i karet i rengjø-
ringshodet, sett inn de medfølgende
holdeklossene for å feste.
⚠FORSIKTIG
Ved demontering/montering av batteriene kan maskinen bli ustødig, pass på at den står trygt.
Pass på riktig polaritet!
Fare for skader ved maskin som velter, de- monter kun batteri når det er satt rengjø- ringshode på maskinen.
→ Trekk ut Intelligent Key.
→ Skyv maskinen ca. 2 m forover, slik at styrehjulene peker bakover.
→ Ta av rengjøringshode.
→ Løsne festet for tanken og swing tanken opp.
→ Kabel kobles fra minuspolen på batteriet.
→ Koble fra de andre kablene fra batteriene.
→ Ta av festeklør eller skumgummi.
→ Ta ut batterier.
△FORSIKTIG
Ved demontering/montering av batteriene kan maskinen bli ustødig, pass på at den står trygt.
→ Brukte batterier skal avhendes i henhold til gjeldende bestemmelser.
Vedlikeholdskontrakt
For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din Kärcherforhandler.
Frostbeskyttelse
Ved fare for frost:
→ Tøm rentvanns- og bruktvannstanken.
→ Oppbevar maskinen på et frostfritt sted.
Feil
⚠️FARE
Fare for personskade! Før alt arbeid på maskinen, trekk ut Intelligent Key og trekk ut støpselet på laderen.
→ Tapp bruktvann og restene av friskvann og avhend på riktig måte.
Feil med anvisninger på displayet
| Display-visning Retting | |
| ERR_I_BÜRSTE_049 Kontroller om børstene blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig | |
| ERR_I_TURB_050 Kontroller sugeturbin for tilsmussing, eventuelt rengjør. | |
| ERR_U_BATT_001 Kontroller batteri, og lad opp ved behov. | |
Viser displayet andre feilmeldinger, eller dersom feilen ikke lar seg rette:
→ Trekk ut Intelligent Key.
→ Vent 10 sekunder.
→ Sett inn Intelligent Key.
→ Dersom det allikevel skulle komme opp en feilanvisning, ta kontakt med en servicetekniker.
Feil uten anvisninger på displayet
| Feil Retting | |
| Maskinen lar seg ikke starte | Ventestilling. Slå av maskinen og sett inn Intelligent Key på nytt.Programvalgbryter settes til ønsket program. |
| Kontroller batteri, og lad opp ved behov. | |
| Kontroller at batteripolene er tilkoblet. | |
| Utilstrekkelig vann-mengde | Kontroller friskvannsnivået, fyll opp tank hvis nødvendig. |
| ∅k vannmengden via reguleringsknappen for vannmengde. | |
| Åpne lås på rentvannstank. Kontroller og rengjør friskvannsfilter. Filter settes inn og låsen skrus på. | |
| Trekk av vannfordelingslisten på rengjøringshodet og rengjør vannkanalen (kun R-rengjøringshode). | |
| Kontroller slangene for tilstopping, rengjør ved behov. | |
| Ingen dosering av ren-gjøringsmiddel | ∅k vannmengden, slik at doseringspumpen aktiveres. |
| Kontroller nivå av rengjøringsmiddel | |
| Utilstrekkelig sugeeffekt | Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig. |
| Bruktvannstanken er full, slå av maskinen og tøm bruktvannstanken | |
| Rengjør losil. | |
| Rengjør ev. skift sugelepper på sugebom. | |
| Kontroller slangene for tilstopping, rengjør ved behov. | |
| Kontroller sugeslange for tetthet ev. skift ved behov. | |
| Kontroller om lokket på tappeslangen for bruktvannstanken er lukket. | |
| Kontroller sugebommens innstilling. | |
| Utilstrekkelig rengjø-ringseffekt | Kontroller børster for ev. slitasje og skift ved behov. |
| Børstene roterer ikke Kon | Kontroller om børstene blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig |
| Dersom jordfeilbryteren i elektronikken er utløst, sett programvalgbryter til "OFF", og deretter tilbake til ønsket program. | |
| Vibrasjon ved rengjø-ring | Evtl. bruk mykere børster. |
| Dersom det oppstår feil som ikke kan utbedres ved hjelp av denne tabellen, vennligst ring serviceavdeling. | |
| Betegnelse Best.nr. | Arbeidsbred-de 450 mm | Best.nr.Arbeidsbred-de 550 mm | Beskrivelse | Emballasjeenhet | Maskinen trenger |
| Børstevalse, rød (middels, stan-dard) | 4.762-392.0 4. | 762-393.0 For | vedlikeholdsrengjøring også av svært skitne gulv. 1 2 | ||
| Børstevalse, hvit (myk) 4.762-405. | 0 4.762-409.0 | Til polering og | vedlikeholdsrengjøring av ømfintlige gulv | 1 | 2 |
| Børstevalse, oransje (høy/lav) 4.762-406.0 4.762-410.0 Til skru | 62-406.0 4.762-410.0 | Til skru | bbing av strukturgulv (sikkerhetsfliser osv.) 1 2 | ||
| Børstevalse, grønn (grit) 4.762-407.0 4.762-411.0 | 7.0 4.762-411.0 | Til hovedreng | gjøring av meget skite gulv og til stripping | 1 | 2 |
| Børstevalse, grå (1 mm grit) 4.762-408.0 4.762-412.0 1 2 | (f.eks. fjerning av voks, akrylat) | ||||
| Padvalseaksel 4.762-413.0 4.762-415.0 For festing av valsepads 1 2 | |||||
| Valsepad, hvit (svært myk) 6.367-108.0 6.369-735.0 For rengjøring og polering av ømfintlige gulv 1 2 | |||||
| Valsepad, gul (myk) 6.367-105.0 6.369-732.0 Til polering av gulv 1 2 | |||||
| Valsepad, rød (middels) 6.367-107.0 6.369-734.0 Til rengjøring av lite skitne gulv 1 2 | |||||
| Valsepad, grønn (hard) | 6.367-106.0 | 6.369-733.0 | Til rengjøring av normalt til meget skitne gulv | 1 | 2 |
| Betegnelse | Best.nr. Arbeidsbred- de 430 mm | Best.nr. Arbeidsbred- de 510 mm | Beskrivelse | Emballasjeenhet | Maskinen trenger |
| Skivebørste, natur (myk) | 4.905-023.0 | 4.905-027.0 | Til polering av gulv | 1 | 1 |
| Skivebørste, hvit | 4.905-024.0 | 4.905-028.0 | Til polering og vedlikeholdsrengjøring av ømfintlige gulv | 1 | 1 |
| Skivebørste, rød (middels, standard) | 4.905-022.0 | 4.905-026.6 | Til rengjøring av lite skitne eller ømfintlige gulv | 1 | 1 |
| Skivebørste, sort (hard) | 4.905-025.0 | 4.905-029.0 | Til rengjøring av meget skitne gulv | 1 | 1 |
| Pute-drivskive | 4.762-533.0 | 4.762-534.0 | For montering av pads | 1 | 1 |
BR/BD-maskin B 40 (sugebom tilbehør)
| Betegnelse | Best.nr. Arbeidsbredde 850 mm | Beskrivelse | Embal-lasjeen-het | Maskinen trenger |
| Gummileppe, blå | 6.273-213.0 | Standard | Par | 1 par |
| Gummileppe, transparent, med spor | 6.273-207.0 | Oljebestandig | Par | 1 par |
| Gummileppe, transparent | 6.273-229.0 | Antistriper | Par | 1 par |
| Gummileppe, transparent | 6.273-290.0 | For problemgulv | Par | 1 par |
| Sugebom, rett 4.777-401.0 Standard | 1 1 | |||
| Sugebom, bøyd | 4.777-411.0 | Standard | 1 | 1 |
Tekniske data
| BR-maskin B 40 BD-maskin B 40 | |||||
| R 45 R | 55 D 43 D 51 | ||||
| Effekt | |||||
| Nettspenning V 24 | |||||
| Batterikapasitet Ah(5h) 70, 80; 105 | |||||
| Middels effektforbruk B 40 W (B 40 C) W 1400 (1300) | |||||
| Nominell effekt drivmotor B 40 W (B 40 C) W 130 (---) | |||||
| Sugemotoreffekt W 500 | |||||
| Børstemotoreffekt W 600 | |||||
| Støvsuging | |||||
| Sugeeffekt, luftmengde (maks.) | l/sek. | 22 | |||
| Sugeeffekt, vakuum, maks. | kPa (mbar) | 12,0 (120) | 11,5 (115) | ||
| Rengjøringsbørster | |||||
| Børsteturtall | o/min. | 600 - 1200 | 180 | ||
| Mål og vekt | |||||
| Teoretisk flateeffekt | m^2/h | 1800 | 2200 | 1800 | 2200 |
| Maks. arbeidsområde stigningB 40 C; B 40 W | % | 2 | |||
| Volum rent-/bruktvannstank | l | 40/40 | |||
| Maks. vanntemperatur | °C | 50 | |||
| maks. vanntrykk | MPa (bar) | 0,5 (5) | |||
| Tom vekt (transportvekt) | kg | 164 (med batterier 105 Ah) | |||
| Totalvekt (driftsklar) | kg | 204 (med batterier 105 Ah) | |||
| Registerte verdier etter EN 60335-2-72 | |||||
| Svingningsverdi | m/s^2 | 0,3 | |||
| Usikkerhet K | m/s^2 | 0,1 | |||
| Støytrykksnivå L_pA | dB(A) | 68 | |||
| Usikkerhet K_pA | dB(A) | 2 | |||
| Støyeffektnivå L_WA + usikkerhet K_WA | dB(A) | 85 | |||
| Det tas forbehold om tekniske endringer! | |||||
EU-samsvarserklæring
Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.
Produkt: Rengjøringsmaskin til gulv
Type: B 40 C Bp
B 40 W Bp
Anvendte nasjonale normer
Undertegnede handler på vegne av og med fullmakt fra styret.
H. Jenner
Ansvarlig for dokumentasjon:
S. Reiser
Alfred Kärcher SE & Co. KG
Tilbehør og reservedeler
Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen.
Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.
→ Vrid på infoknappen tills "Cleaning App >>" visas.
Visning på displayen Visning av alla
1 Buton de deblocare capac lagår
2 Perie
