Produkttype	Trådløs gresstrimmer (kantklipper)
Merke	Metabo
Modell	RTD 18 LTX BL 30
Nominell spenning	18 V
Kuttetrådens diameter	2 mm
Trådlengde som stikker ut etter opprulling	13 cm på hver side
Batteritype	Li-Ion (CAS-system)
Kompatible batterikapasiteter	4.0 Ah, 5.5 Ah, 8.0 Ah, 10.0 Ah (LiHD); 4.0 Ah, 5.2 Ah (Li-Ion)
Anbefalt lader	ASC 55, ASC 145 (eller andre CAS-ladere)
Variabel rotasjonshastighet	Ja, ved trykk på bryteren
Klippebredde	Ikke spesifisert
Vekt (med minste batteri)	Ikke spesifisert
Inkludert utstyr	Todelt stang, klippehode, beskyttelsesdeksel, plantebeskyttelsesbøyle, skulderrem, unbrakonøkkel, skrutrekker, batteri ikke inkludert
Automatisk trådjustering	Ja (bank hodet mot bakken)
Integrert trådkutter	Ja
Sprutbeskyttelse	Beskyttelsesdeksel
Garantert lydeffektnivå LWA(G)	Se side 4 i bruksanvisningen
Batterikapasitetsindikator	LED på batteri
Stang som kan demonteres i to deler	Ja, for transport/lagring
Samsvar	EU-direktiver (2000/14/EF)
Vedlikehold	Rengjør etter hver bruk med en tørr klut; ikke bruk vann; smøring er ikke nødvendig
Reservedeler tilgjengelige	Kuttetråder (ref. 628423000, 628430000), komplett klippehode (ref. 628429000), stropp (ref. 628427000), ryggsekkstropp (ref. 628428000), batterier, ladere
Reparasjoner	Kun av elektriker med originale Metabo-deler
Oppbevaring	På et tørt sted, utilgjengelig for barn

Ofte stilte spørsmål - RTD 18 LTX BL 30 METABO

Hvordan montere stangen på gresstrimmeren?

Sett sammen de to endene av stangen til utløserknappen klikker på plass, og stram deretter vingeskruen. For demontering, løsne vingeskruen, trykk på utløserknappen og skill endene.

Hvordan bytte kuttetråd?

Drei lokket på klippehodet med klokken til markeringene er på linje. Stikk enden av tråden inn i hullet merket 'LINE IN', trekk for å jevne ut begge ender, drei deretter lokket for å rulle inn til det gjenstår 13 cm på hver side.

Hvordan justere rotasjonshastigheten?

Hastigheten justeres ved å variere trykket på bryteren (6). Jo mer du trykker, jo høyere er hastigheten.

Hvilke batterier kan jeg bruke?

Bruk utelukkende Metabo- eller CAS-batterier (Cordless Alliance System) på 18 V. Anbefalte kapasiteter er: 4.0 Ah, 5.5 Ah, 8.0 Ah, 10.0 Ah (LiHD) eller 4.0 Ah, 5.2 Ah (Li-Ion).

Hvordan lade batteriet?

Bruk en egnet Metabo- eller CAS-lader (f.eks. ASC 55, ASC 145). Se laderens bruksanvisning for instruksjoner. Anbefalt ladetemperatur er mellom 0 °C og 40 °C.

Hva er de viktigste sikkerhetsinstruksjonene?

Bruk alltid vernebriller og hørselsvern. Ikke arbeid i regn. Hold mennesker og dyr minst 15 meter unna. Bruk kun ikke-metalliske tråder. Fjern batteriet før vedlikehold.

Hvordan vedlikeholde gresstrimmeren?

Rengjør apparatet etter hver bruk med en tørr klut. Bruk aldri vann. Kontroller skruer og muttere regelmessig. Ingen smøring er nødvendig. Oppbevar apparatet på et tørt sted.

Hva gjør jeg hvis maskinen vibrerer kraftig?

Dette kan skyldes ujevn kuttetråd. Juster tråden ved å banke hodet mot bakken eller bytte den. Hvis problemet vedvarer, stopp maskinen, fjern batteriet og kontroller tilstanden til klippehodet.

Kan jeg bruke et metallblad på dette apparatet?

Nei, bruk av metallblad eller sirkelsager er forbudt. Bruk utelukkende klippehoder og kuttetråder anbefalt av Metabo (diameter 2 mm).

Hvordan transportere og oppbevare apparatet?

For kompakt transport, demonter stangen i to deler (se bruksanvisning). Fjern batteriet. Rengjør apparatet. Oppbevar det på et tørt sted, utilgjengelig for barn. For transport, fest det godt.

BRUKSANVISNING RTD 18 LTX BL 30 METABO

no Original bruksanvisning 73

da Original brugsanvisning 80

22 Skruvar (for montering av skyddskapa)

6.1 Montering/demontering av stangen (1) (bild B)

Montering:

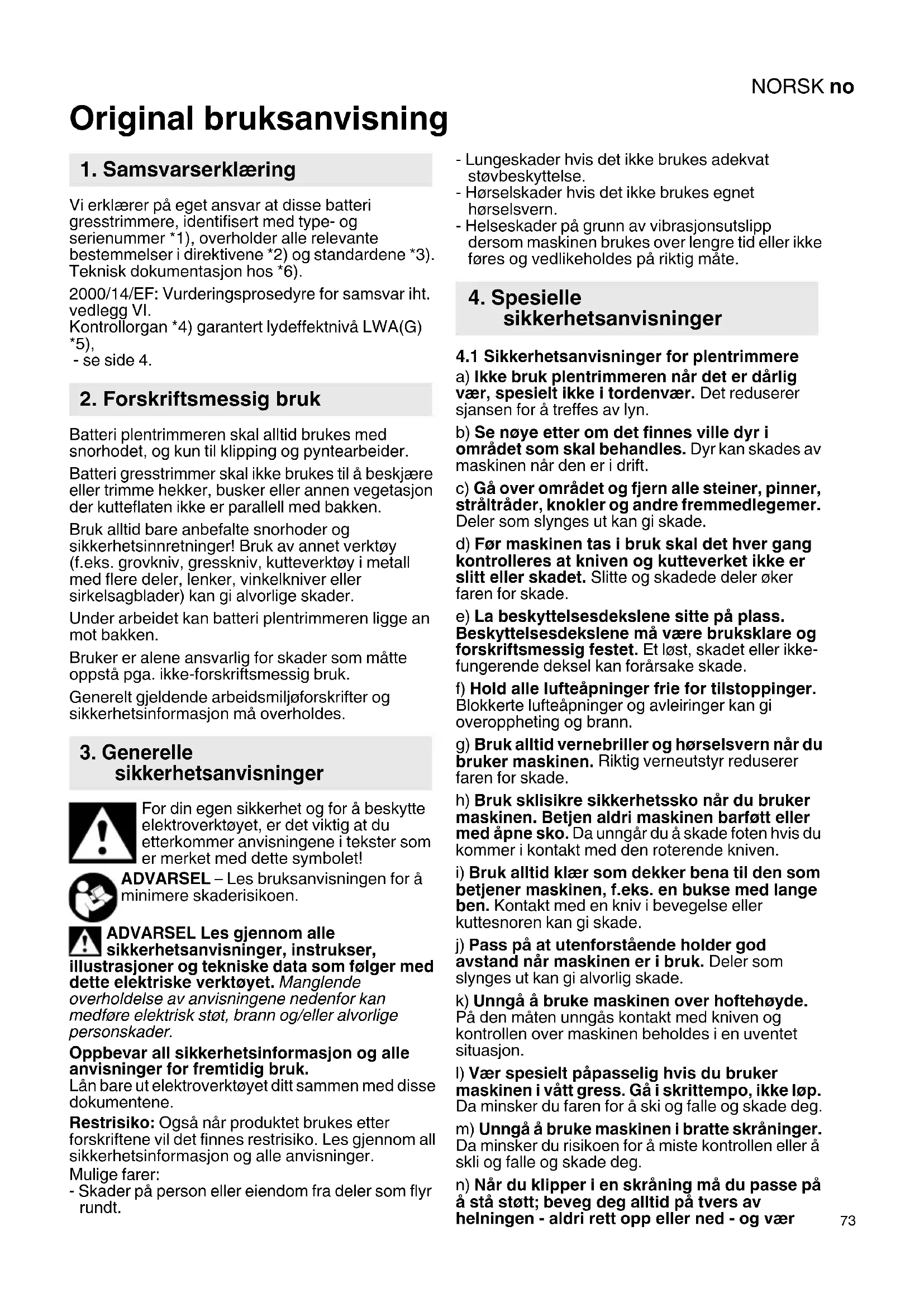

Original bruksanvisning

1. Samsvarserklaering

Vi erklær på eget ansvar at disse batteri gresstrimmere, identifisert med type- og serienummer *1), overholder alle relevante bestemmelse direktivene *2) og standardene *3). Teknisk dokumentasjon hos *6).

2000/14/EF: Vurderingsprosedyre for samsvar iht. vedlegg VI.

Kontrollorgan *4) garantert lydefeftnivå LWA(G) *5),

-se side 4.

2. Forskriftsmessig bruk

Batteri plentrimmeren skal alltid brukes med snorhodet, og kun til klipping og pyntearbeider.

Batteri gresstrimmer skal不解 brukes til a beskjaere ell trimme hekker, busker ell annen vegetasjon der kutteflaten不解 er parallell med bakken.

Bruk alltid bare anbefalte snorhoder og sikkerhetsinnretninger! Bruk av annet verktoy (f.eks. grovkniv, gresskniv, kutteverktoy i metall med flere deler, lenker, vinkelkniver eller sirkelsagblader) kan gi alvorlige skader.

Under arbeitet kan batteri plentrimmeren ligge an mot bakken.

Bruker er alene ansvarlig for skader som matte oppsta pga. nikke-forskriftsmessig bruk.

Generelt gjeldende arbeidsmiljøforskritter og sikkerhetsinformasjon ma overholds.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte elektroverktoyet, er det viktig at du etterkommer anvisingene i tekster som er merket med dette symbolet!

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser,trasjoner og tekniske data som folger mede elektriske verktoyet. Manglende holdelse av anvisingene nedenfor kan fore elektrisk stot, brann og/ller alvorlige onskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektronverktøyet dittSAM men med dissedokumentene.

Restrisiko: Ogsa nár produktet brukes etter forskriftene vil det finnes restrisiko. Les gjennom all sikkerhetsinformasjon og alle anvisninger. Mulige farer:

• Skader på person eller eiendom fra deler som flyr rundt.

• Lungeskader hvis det ikke brukes adekvat støvbeskyttelse.

• Horselskader hvis det ikke brukes egnet horselsvern.
  Helsinkier grunn av vibrasjonsutslipp dersom maskinen brukes over lengre tid aller ikke og vedlikeholdes på riktig mæte.

4. Spesielle sikkerhetsanvisninger

4.1 Sikkerhetsanvisninger for plentrimmere

a) Ikke bruk plentrimmeren nár det er tatsächig vær, spesielt ikke i tordenvær. Det reduserer sjansen for á treffes av lyn.
b) Se nøye etter om det finnes ville dyr i området som skal behandles. Dyr kan skades av maskinen nr den er i drift.
c) Gå over området og fjern alle steiner, pinner, stråltråder, knokler og andre fremmedlegemer. Deler som slyngses ut kan gi skade.
d) Før maskinen tas i bruk skal det hver gang kontrolleres at kniven og kutteverket ikke er slitt eller skadet. Slitte og skadede deler øker faren for skade.
e) La beskyttelsesedeksiene sitte plass. Beskyttelsesedeksiene ma vare bruisklare og forskriftsmessig festet. Et lost, skadet aller ikkefungerende deksel kan forarsake skade.
f) Hold alle lufteapninger frie for tilstoppler. Blokkerte lufteapninger og avleiringer kan gi overopppehing og brann.
g) Bruk alltid vernebriller og horselsvern nr du bruker maskinen. Riktig verneutstyr reduserer faren for skade.
h) Bruk sklisikre sikkerhetssko nár du bruker maskinen. Betjen aldri maskinen barfott ell er med apne ske. Da unngar du a skade foten hvis du kommer i kontakt med den roterende kniven.
i) Bruk alltid klær som dekker bena til den som betjener maskinen, f.eks. en bukke med lange ben. Kontakt med en kniv i bevegelseller kuttesnoren kan gi skade.
j) Pass på at utenforstående holder god avstand'nar maskinen er i bruk. Deler som slyngnes ut kan gi alvorlig skade.
k) Unngå Å bruke maskinen over hoftehøyde.
På den maten unngås kontakt med kniven og kontrollen over maskinen beholdes i en uventet situasjon.
I) Vær spesielt pappasselig hvis du bruker maskinen i vätt gress. Gåi skrittempo, ikke løp. Da minsker du faren for á ski og falle og skade deg.
m) Unngå Å bruke maskinen i bratte skräninger. Da minsker du risikoen for Å miste kontrollen eller Å skli og falle og skade deg.
n) Nár du klipper i en skråning má du passer pa à stå stöttt; beveg deg alltid på tvers av helningen - aldri rett opp eller ned - og vær

NORSKno

• Les nôve gjennom bruksanvisingen. Gjör deg kjent med Betjeningselementene og med riktig bruk av maskinen.
  Pass på at maskinen ikke brukes av barn, personer med reduserte fysiske eller psykiske evner eller manglende erfaring og/eller kunnskap,ller personer som ikke er kjent med这部分bruksanvisningen. Lokale forskritter kan eventuelt regulere brukers alder.
  Barn skal holds under oppsyn for a unnga at de leker med maskinen.
• Ikke bruk maskinen hvis det er personer, spesielt barn, eller husdyr i naerheten.
• Bruker er ansvarlig for skader på personer eller eiendom.
• Foreta ingen endringer på apparatet.
• Nasjona forskrifterkan utstyret.

4.3 Forberedelse

• Bruk ikke l OST sittende klær eller klær med lose snorer og band. Bruk ansiktbeskyttelseller vernebriller. Bruk vernehansker.
• Bytt aldri den ikke-metaliske kappesnoren med en kappesnor i metall. Bruk kun originalt tilbehør.
• Tren på alle arbeidsteknikker. Hvis du ikke har noen erfaring med slikt utstyr, bør du førstiske hjelp hos folk som har slik erfaring.

4.4 Bruk

• Bruk ikke maskinen,hvis det regner eller ersvært vätt. Vann som trenger inn i maskineninnebærer fare for elektrisk støt og farlige feilfunkjsoner.
• Maskinen skal bare brukes i dagslys eller godt kunstig lys.

• Hold fremmedlegemer borte fra luftapningene.

• Ikke bruk elektroverktøy'nar du er trett eller er påvirket av narkotika, alkohol eller medikamenteer. Et oyeblikks uoppmerksomhet ved bruk av elektroverktoyet kan fore til alvorlige skader.

• Bruk alltid bærereimen / skulderstroppen som følger med.
• Unngå unnormal kroppsholdning. Sørg for Å stå stødig og i balanse, spesielt hvis du arbeider i en skräning.
• Sørg for á stá stótt. Hvis du mister balansen, má du slippe bryter (6) med en gang.
  Vær noye med arbeidsstillingen din; ta hvilepauser og skift posisjon.
• Ikke klipp i nærheten av bratte bakker, groper erller skrenter.
  Vær oppmerksom pa hull, furer, steinblokker og andre skjulte objekter som du kan snuble i. Fjern alle hindringer sik som steiner og kvister.
• Hold alltid snorhodet nær bakken.
• Bruk aldri maskinen med hvis beskyttelsessinnrettingene er skadet aller mangler (f.eks. beskyttelsesedeksel, handtak).
• Slå på motoren forsiktig iht. instruksjönene og stå med føttene langt unna kniven.
• Fare fra deler som roterer. Ta aldri pa deler i bevegelse. Fd du tar pa maskinen ma alle deler ha stanset og batteriet vare tatt ut.

• Skru av motoren, ta ut batteriet. Forsikre deg om at alle bevegelige deler har stoppet halt:

• när maskinen ikke er unter tilsyn;

• för du fjerner blokkeringen;
• för du kontrollerer maskinen, för rengjöring ellereparasjoner;
• hvis duTraffic et fremmedlegeme aller maskinen falt i bakken. Kontroller maskinen for skade og gjør nadvendige reparasjoner for du fortsetter arbeidet.

• hvis maskinen begyinner á vibrere sterkt.

• Hvis maskinen begynner Å vibrere uvanlig kraftig, ma den kontrolleres omgående:

vt. besetter skader'ay

• -skift ellre reparer skadede deler;
• sorg for at alle muttere, bolter og skruer er strammet godt.
  Ved ulykke erler driftsforstyrrelse skal maskinen umiddelbart skrus av og batteriet tas ut.

4.5 Vedlikehold og oppbevaring

Vær noye med vedlikeholdet av elektroverktoyet og tilbehoret. Darlig vedlikeholdte elektroverktoy er arsaken til mange uhell.
- Alle muttere, bolter og skruer ma alltid vare strammet godt for a sikre at maskinen er i en sikker driftstilstand.
- Ta batteriene ut av maskinen og vent til alle bevegelige deler har stanset for du gjør=noen form for innstillinger, omstillinger, rengjaring ell er vedlikehold ell er du legger den bort for lagring.
- Slitte eller skadede deler skal skiftes av sikkerhetsgrunner. Bruk bare originale reserveog tilbehorsdeler.

4.6 Bruk og handtering av laderen

• Lad bare batteriet i ladere som er anbefalt av produsenten. Det oppstar brannfare hvis en lader som er ment for en bestemt type batterier, brukes med andre batterier.
• Bruk derfor alltid bare riktig type batterier i elektriske verktoy. Bruk av andre batterier kan medfrole personskader og brannfare.
• Hold batteriet som ikke er iBruk unna binders, mynter, nokler, spikre, skruer og andrea sma metallgjenstander som kan skape en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan fore til forbrenninger eller brann.
• Ved feil bruk kan det komme væske ut av batteriet. Ved tilfeldig kontakt ma det skylles med vann. Ved tilfeldig kontakt ma det skylles med vann. Hvis det kommer væske i øynene, ma du i tillegg oppsoke en lege. Batterivæske som renner ut, kan fore til irritasjoner på huden eller forbrenninger.
• Bruk aldri batterier som er skadet eller manipulert. Ødelagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.
• Utsett aldri batterier for apen ild aller hoye temperaturer. Ekspponering for ild ellertemperaturer over 130^ (265^) kan forarsake eksplosjon.
• Følg anvisingene om lading og lad aldri opp batteriet eller -verktøyet ved temperaturer som går ut over området som angis ibruksanvisingen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.
• Unngå at maskinen startes ved en feiltagelse. Se til at maskinen er slätt av for du setter inn batteriet, løfter eller bærer den. Hvis du holder fingeren på bryteren när du bærer maskinen, eller kobler maskinen til strømforsyningen iinnkoblet tilstand, kan dette fore til ulykker.

• Ta batteriet ut av maskinen...

• ...før alle former for innstilling, verktoybytte, vedlikehold aller rengjaring.

• ...nár operatøren fjerner seg fra maskinen.
• ... før fjerning av blokkeringer.
  ...etter beraring av et fremmedlegeme for a kontrollere maskinen for skader.
• ...for øyeblikelig kontroll nr maskinen begynner á vibrere for mye.

Batteriene mä beskyttes mot fuktighet!

Ikke utsett batteriene for apen ild!

• Ikke bruk defekte eller deformerte batterier!
• Ikke apne batteriene!
• Kontaktene i batteriene pågressive berøres eller kortsluttes!

du vaske med rent vann og straks oppske tegel!

Transport av Li-ion battery:

• Frakt av Lithium-Ion-batterier er underlagt bestemmelser for frakt av farlig gods (UN 3480 og UN 3481). Gjør deg kjent med gjeldende forskrifter ved frakt av Lithium-Ion-batterier. Ta eventuelt Kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje.
• Send bare med batteriet hvis maskinhuset er uskadet og det ikke lekker væske. Ta batteriet ut av maskinen.nr den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape).

4.7 Symboler

ADVARSEL - Generelle farer!

Se til at ingen kan bli skadet pga. fremmedlegemer som slynges ut. Hold andre personer vekk.

Hold personer og husdyr som er i nærheten av apparatet pa sikker avstand.

Hold andre personer vekk. Overhold en avstand pa minst 15 m til andre

personer og gjenstander.

Beskytt apparatet mot fuktighet. Beskyttes mot regn.

Bruk vernebriller.

Bruk hørselsvern. Pávirkning av stoy kan gi hørselskader.

Bruk hjelm hvis det er fare for at deler fallen.

Bruk sklisikker fotbeskyttele.

Bruk-ilke kniver eller sagbladerimetal.

Bruk hansker.

5. Oversikt

Se side 2 og 3.

NORSKno

1 Stang (todelt)
2 Handtak
3 Oppengspunkt
4 Handtak
5 Brytersperre
6 Bryter (av og pà, innstilling av turtall)
7 Opplasing av batterier
8 Knapp for kapasitetsindikator *
9 B a t t e r i *

10 Kapasitets- og signalindikasjon
11 Pilen peker i dreieretningen for snorhodet
12 Snorkutter (ADVARSEL! Fare for ulykke med skarp kniv)
13 Beskyttelsesdeksel
14 Snorhode
15 Plantebeskyt tese
16 Snor (kappesnor)
17 Hette (på snorhode)
18 Spole (på snorhode)
19 Utløserknapp
20 Vingeskrue
21 Skrutrekker
22 Skruer (for montering av beskyttelsesdeksen)
23 Flens (beskytttesesdeksel)
24 Drivaksel
25 Hull (for lasing av drivaksel)
26 Innvendig seksskantnokkel
27 Skruer på handtak
28 Huller (for plassering av plantebeskyttelse)
29 Skulderstropp
30 Karabinkrok
*modellavhengig

6. Ta i bruk

ADVARSEL! Slá av maskinen og ta ut batteriet (9). Uønsket start kan forårsake store skader.

ADVARSEL! Fare for skade fra skarpe skjæerekanter på snorkutteren (12). Bruk

vernehansker.

6.1 Montere/demontere stangen (1) (fig.B)

Montere:

1. Skyv endene pa stengene inn i hverandre, sa utlosertasten (19) gar i inngrep.
2. Stram vingeskruen (20).

1. Løsne vingeskruen (20).
2. Trykk på utloserknappen (19) samtidig som du trekker stang-endene fra hverandre.

6.2 Montere beskyttelsendekselet (13) (fig. C)

ADVARSEL! Fare for skade fra skarpe kanter på snorkutter og kniver (12). Bruk

vernehansker.

1. Sett beskyttelsesdekselet (13) på flensen (23).
2. Sett inn skruen (22) og trekk godt til med skrutrekkeren (21).

6.3 Montere/demontere snorhodet (14) (fig. D)

Montere

1. Lase drivakslen (24):

2. Stikk den innvendige sekskantnokkelen som folger med (26) inn i hullet (25).

3. Drei drivakselen (24) for hand, til staven (26) gär i ingrep og aktelsen ikke longer kan dreies.

4. Skru pa snorhodet (14) i retning mot klokken sik det vises, og trekk til for hand.

5. Løsne drivakselen:

6. Trekk ut den innvendige sekskantnokkelen (26).

Demontere

Gjør tilsvarende som for montering, men skru i retning med klokken.

6.4 Sette inn kappesnoren (16) i snorhodet (14) (fig. A)

1. Hold i spolen (18). Drei hetten (17) i retning med klokken, til trekant-markeringene star rett mot hverandre (og/eller sporet pa sider av trykkhodet er i flukt med trekanten pa hetten pa snorhodet).
2. Rett ut enden av snoren (for a lettere kinne skyve den inn). Skyve snorenden (16) inn i apningen som er merket med "LINE IN". ADVARESL Se fig. A: Skyv noyaktig sik pilen viser (litt pa skra)! Resultat: Snorenden kommt ut igjen i apningen pa motsatt side.
3. Trekk den korteste snorenden sa langt ut av de to snorendene er like Lange.
4. Hold i spolen (18). Drei hetten (17) med klokken: Snoren vikles opp innate i spolen. Stans nár det fremdeles er igjen 13cm (5,1^ ) snor på begge sider. (Snorkutteren (12) kutter automatisk for Lange snorerder fsigma gang maskinen startes opp).

6.5 Montere händtaket (fig. E):

1. Velg riktig stilling, se kapittel 7.1
2. Sett handtaket (2) på stangen (1), som vist, og trekk skruene (27) godt til med den indre sekskantnokkelen (26) som folger med.

6.6 Sette pã/justere plantebeskyttelsen (15) (fig.F)

Montering:

Trekk endene pa plantebeskyttelsen (15) litt fra hverandre og stikk dem inn i hullene i kassen (28).

Innstilling

Vipp plantebeskyttelsen (15) opp-ller nedover etter behov.

6.7 Batteri

Før bruk ma batteriet lades opp.

Lad opp batteriet pa nytt hvis effekten avtar.

Anvisninger om lading av batteriet finner du i braksanvisningen til Metabo-laderen.

Ved li-ion batterier med visning av kapasitet og signal (10) (avhengig av utstyr):

• Trykk på tasten (8) for Å lese av ladenivået ved hjelp av LED-lampene (10).
• Hvis en LED-lampe lyser, er batteriet nesten tomt og ma lades opp igjen.

Sette inn og ta ut batteriet

ADVARSEL! Før du tar ut eller setter inn batterier: Skru av maskinen og vent til motoren står stille.

Sette inn: Skyv inn batteriene (9) sä langt det gär. Løsne: Trykk på knappen (7) som lser ut batteriet (9) og ta det ut.

7. Bruk

ADVARSEL! Bruk øyebeskyttelse narnaskinen er i bruk. Bruk alltid bar en

skulderstropp. Bær alltid bare maskinen - ikke noe annet utstyr.

7.1 Tilpassemaskinentilbrukeren (fig.G)

1. Ta på skulderstroppen (29). Still inn lengden, sä karabinkroken (30) befindner seg omtrent en handbredde under hoften.
2. Hekt karabinkroken (3) inn i opphengspunktet.

3. Finn balansepunktet:

4. Løsne skruen på opphengspunktet (3).

5. Forskyv oppenhengspunktet, til snorhodet (14)
   ligger i balanse,lett mot bakken.

6. Trekk til skruen i opphengspunktet igjen

7. Still handtaket i en behagelig stilling. Se kapittel 6.5.

Merk: For a trekke ut skulderstroppen, hektes karabinkroken ut av opphengspunktet (3).

1. Hold maskinen med høyre帽子 i handtaket (4) og med venstre帽子 i handtaket (2).
2. Trykk inn sperrekappen (5) og hold deninne.
3. Trykk inn bryteren (6) for á slá pá. Hastigheten forandres ved á trykke.

7.3 Stopp maskinen

Slipp bryteren (6). Hold maskinen i handtakenemed begge hender og vent til den har stanset welt.

7.4 Klippe

Hold alltid snorhodet (14) nær bakken. Beveg snorhodet (14) frem og tilbake med jevne bevegelser. Gå langsomt og forsiktig forover.

7.5 Etterjustere kappesnoren

Tapp snorhodet (14) lett mot bakken mens maskinen er i gang: det mates inn ca. 3 cm snor. Snorkutteren (12) kutter automatisk for Lange snorender.

Hvis snorene er for korte eller rives av rett ved snorhodet, ma de trekkes ut for hand:

ADVARSEL! Ta ut batteriet (9). Uønsket start kan forårsake store skader. Maskinen ma stå stille.

• Skru av maskinen og la motoren stanse helt, ta ut batteriene (9).
• Trykk på hetten (17) og hold deninne.

-Trekk snoren ut for hand.
- Hvis det ilk er mer snor: se kapittel 6.4.

8. Rengjøring, transport og oppbevaring

ADVARSEL! Ta ut batteriet (9). Uønsket start kan forårsake store skader. Maskinen ma sta

ADVARSEL! Fare for skade fra skarpe kanter.
på snorkutter og kniver (12). Bruk
behansker.

8.1 Rengjoring

Gjør den ren erter hver gangs bruk: Fjern rester av gress, blader, smuss og annet som har festet seg.

8.2 Transport og oppbevaring

• Maskinen skal vedlikeholds og rengjores før lagring.
• Kappesnoren skal holds fuktig. En tørk kappaesnor ryker raskere og blir raskere slitt. F.eks. kan kappesnoren tas ut av spolen og legges i en skål med vann.
  Forsikre deg om at maskinen ikke har[IseEll skadde deler.

Ved behov:

Skift ut deler som er skadet.

• Stram skruene.

• Ved behov kontaktes et fagverksted for reparasjon.

• Maskinen skal oppbevares på et tört sted.
  Forsikre deg om at barn ikke kankommen i nærheten av maskinen.

• Stangen (1) kan deles i to for plassbesparende oppbevaring og transport. Se kapittel 6.1.
• Festes i en sikker stilling for transport.

9. Vedlikehold

OBS! Ta ut batteriet (9). Uønsket start kan forårsake store skader. Maskinen ma stå stille.

ADVARSEL! Fare for skade fra skarpe kanter.
på snorkutter og kniver (12). Bruk
behansker.

9.1 Generelt vedlikehold

• Kontroller maskinen før haver bruk med tanke paskadde, manglende eller lose deler sik som skruer, muttere, bolter og hetter.
• Før haver gangs bruk skal maskinen kontrolleres for skade og slitasje og eventuelt settes i stand pa et fagverksted.
• Trekk til alle fester og hetter pa riktig mæte.
• Rengjør maskinen med en tørr klut. Ikke bruk vann
  Gjør aldri vedlikehold på skadede batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

NORSKno

9.2 Bytte kappesnor

Se kapittel 6.4.

Bestillingsnr., se kapittel 11.

9.3 Smoring

Smoring er/DDvendig.

10. Problemer og feil

Det blinker en lysdiode (10) i kapasitetsindikatoren.

Tomt batteri.

• Lade opp batteriet.

Maskinen støyer.

Batterieffekten er for svak.
- Lade opp batteriene.

Maskinen vbrerer kraftig.

Kappesnoren (16) er/DDke like lang pabegge sider.
- Etterjustere kappesnoren. Se kapittel (7.5).

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som angis i/DDne braksanvisingen.

A Kappesnor 2mm , spiralformet (reserve)

Best.nr.: 628423000

F Batterier med ulik kapasitet. Kjop bare batterier med spunning som passer til ditt elektroverktoy.

Best.nr.: 6253670004,0 Ah (LiHD)

Best.nr.: 6253680005,5 Ah (LiHD)

Best.nr.: 6253690008,0 Ah (LiHD)

Best.nr.: 62554900010,0 Ah (LiHD)

OSV.

Reparasjoner på elektriske maskiner skal kun utfores av elektriker!

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta Kontakt med en representant for Metabo. Adresser finner du pa www.metabo.com.

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

og elektroniskeprodukter og omsetting til nasjona rett, ma kassert elektroverktoy samles spesielt og brings til miljovenlig gjenvinning.

För du kasserer batteriet, ma det lades ut i elektroverktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

14. Tekniske data

Forklaringer til opplysningene pà side 4.

Vi forbeholder oss retten til Å gjøre endringer som følgave tekniisk utvikling.

U = spenting

B = skjaerebrede

H = maks. lenght pa kappesnor

Hx = kappesnor-diameter

n0 = h a s t i g h e t

m = vekt (med minste batteri)

máleverdier i henhold til EN 62841-4-4; 2000/14/

EC.

Tillatt omgivelsestemperatur ved bruk:

-20°C til 50°C (begrenset ytelse ved temperatur under 0°C). Tillatt omgivelsestemperatur ved lagring: 0°C til 30°C

Angitte tekniske data kan variere (i henhold til degjeldende standardene).

A Utslippsverdier

Disse verdiene gjør det mulig a ansla emisjonen fra maskinen og a sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen vare hoyere eller lavere. Ta hensyn til arbeidspauser og perioder medindre belastning när du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurdereginsverdier, f.ecs. organisatoriske tiltak.

Totalverdi for vibrasjon (vektorsum i tre retninger):

a_h = emisjonsverdi svingning

K_h = usikkerhet (vibrasjon)

Den batteridrevne graestrimmer er udelukkende beregnet til anvendelse sammen med tradhovedet til graessläning og -trimning.

Resterende risici: Resterende risici kan forekomme selv ved arbejde med apparatet, som er

4.5 Vedligeholdelse og opbevaring

4.6 Anvendelse og behandling af batteridrevne maskiner

personer og genstande.

10 Kapacitets- og signalindikator

11 Pilen viser skærerådens omdrejningsretning

17 Afdækning (på tradhovedet)

Gör det samme som ved montering, fjern dog tradhovedet med uret.

9.1 General vedligheholdelse
