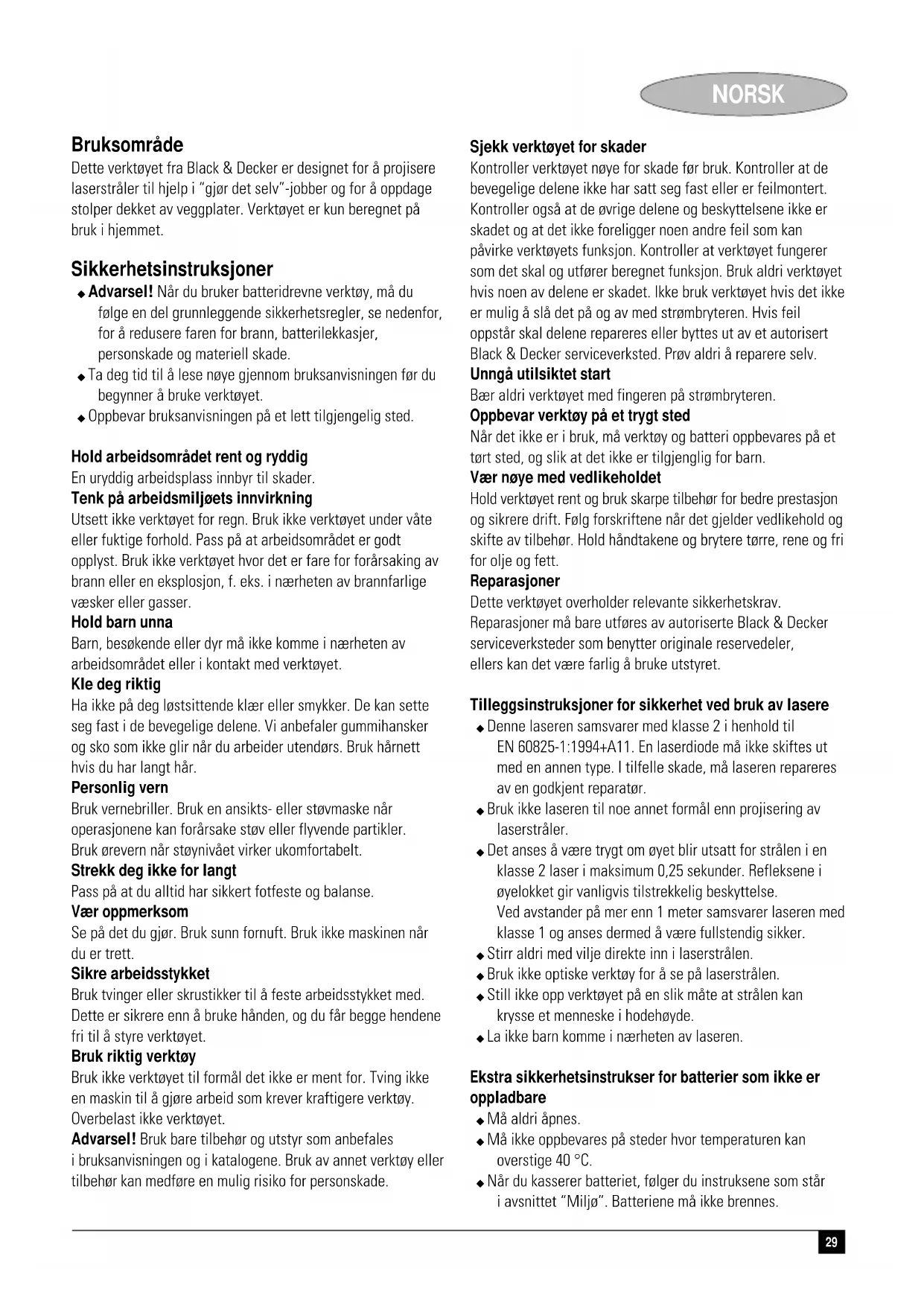

Dette verktøyet fra Black & Decker er designet for å projisere laserstråler til hjelp i "gjør det selv"-jobber og for å oppdage stolper dekket av veggplater. Verktøyet er kun beregnet på bruk i hjemmet.

Sikkerhetsinstruksjoner

• Advarsel! Når du bruker batteridrevne verktøy, må du følge en del grunnleggende sikkerhetsregler, se nedenfor, for å redusere faren for brann, batterilekkasjer, personskade og materiell skade.
  ◆ Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke verktøyet.
  ◆ Oppbevar bruksanvisningen på et lett tilgjengelig sted.

En uryddig arbeidsplass innbyr til skader.

Tenk på arbeidsmiljøets innvirkning

Utsett ikke verktøyet for regn. Bruk ikke verktøyet under våte eller fuktige forhold. Pass på at arbeidsområdet er godt opplyst. Bruk ikke verktøyet hvor det er fare for forårsaking av brann eller en eksplosjon, f. eks. i nærheten av brannfarlige væsker eller gasser.

Hold barn unna

Barn, besøkende eller dyr må ikke komme i nærheten av arbeidsområdet eller i kontakt med verktøyet.

Kle deg riktig

Ha ikke på deg løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir når du arbeider utendørs. Bruk hårnett hvis du har langt hår.

Personlig vern

Bruk vernebriller. Bruk en ansikts- eller støvmaske när operasjonene kan forårsake støv eller flyvende partikler. Bruk ørevern när støynivået virker ukomfortabelt.

Pass på at du alltid har sikkert fotfeste og balanse.

Vær oppmerksom

Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre verktøyet.

Bruk riktig verktøy

Bruk ikke verktøyet til formål det ikke er ment for. Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy. Overbelast ikke verktøyet.

Advarsel! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør kan medføre en mulig risiko for personskade.

Sjekk verktøyet for skader

Kontroller verktøyet nøye for skade før bruk. Kontroller at de bevegelige delene ikke har satt seg fast eller er feilmontert. Kontroller også at de øvrige delene og beskyttelsene ikke er skadet og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hvis noen av delene er skadet. Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strømbryteren. Hvis feil oppstår skal delene repareres eller byttes ut av et autorisert Black & Decker serviceverksted. Prøv aldri å reparere selv.

Unngå utilsiktet start

Bær aldri verktøyet med fingeren på strømbryteren.

Oppbevar verktøy på et trygt sted

Når det ikke er i bruk, må verktøy og batteri oppbevares på et tørt sted, og slik at det ikke er tilgjenglig for barn.

Vær nøye med vedlikeholdet

Hold verktøyet rent og bruk skarpe tilbehør for bedre prestasjon og sikrere drift. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Hold håndtakene og brytere tørre, rene og fri for olje og fett.

Reparasjoner

Dette verktøyet overholder relevante sikkerhetskrav.

Reparasjoner må bare utføres av autoriserte Black & Decker serviceverksteder som benytter originale reservedeler, ellers kan det være farlig å bruke utstyret.

Tilleggsinstruksjoner for sikkerhet ved bruk av lasere

• Denne laseren samsvarer med klasse 2 i henhold til EN 60825-1:1994+A11. En laserdiode må ikke skiftes ut med en annen type. I tilfelle skade, må laseren repareres av en godkjent reparatør.
  ♦ Bruk ikke laseren til noe annet formål enn projisering av laserstråler.
  Det anses å være trygt om øyet blir utsatt for strålen i en klasse 2 laser i maksimum 0,25 sekunder. Refleksene i øyelokket gir vanligvis tilstrekkelig beskyttelse. Ved avstander på mer enn 1 meter samsvarer laseren med klasse 1 og anses dermed å være fullstendig sikker.
  ◆ Stirr aldri med vilje direkte inn i laserstrålen.
  ♦ Bruk ikke optiske verktøy for å se på laserstrålen.
  ◆ Still ikke opp verktøyet på en slik måte at strålen kan krysse et menneske i hodehøyde.
  ◆ La ikke barn komme i nærheten av laseren.

◆Må aldri åpnes.
- Må ikke oppbevares på steder hvor temperaturen kan overstige 40 °C.
♦ Når du kasserer batteriet, følger du instruksene som står i avsnittet "Miljø". Batteriene må ikke brennes.

NORSK

Under ekstreme forhold kan batterilekkasje forekomme. Hvis du merker væske på batteriene, må du gjøre som følger: - Tørk forsiktig væsken med en klut. Unngå kontakt med huden.

Funksjoner

1. Strømbryter (laser)
2. Strømbryter (stolpesøker)
3. Batterilokk
4. LED-indikatorer
5. Innsatsholder
6. Merke-/hengeinnsats
7. Nøkkelhullinnsats
8. Distanseinnsats
9. Laseråpninger

Montering

Montere batteriet (fig. A)

• Trykk inn utløserknappen (10) og skyv batterilokket (3) av verktøyet.
  ♦ Koble batteriet til kontakten. Den store batterikontakten kobles til den noe mindre apparatkontakten.
  ◆ Sett på lokket igjen og la det klikke på plass.

Montere og ta av innsatser

Merke-/hengeinnsatsen brukes til å lage en markering på den horisontale linjen eller for å henge opp verktøyet med gipsplatepinnen som følger med. Nøkkelhullinnsatsen brukes til å henge verktøyet på andre veggtyper ved bruk av en skrue eller spiker. Distanseinnsatsen brukes til å forlenge laserstrålen.

Montere

• Sett innsatsen i holderen fra baksiden av verktøyet.
  ♦ Juster tappene i innsatsen mot sporene i innsatsholderen.
  ◆ La innsatsen klikke på plass.

Ta av

◆ Trykk og hold tappene på innsatsen inne.
◆ Skyv innsatsen ut av holderen.

Bruk

◆ Plasser verktøyet flatt mot veggen som vist.
♦ Skyv strømbryteren (1) opp for å slå verktøyet på.
Flytt verktøyet etter behov for å posisjonere laserstrålene.
- Om nødvendig, heng enheten på veggen ved bruk av den egnede innsatsen.

Merk: Laserstrålene blir bare i vater hvis verktøyet holdes innenfor 5° fra vertikalen.

Bruke distanseinnsatsen (fig. C)

Hvis du trenger å forlenge laserstrålen, bruk distanseinnsatsen som vist.

Merk: Stolpesøkeren kan ikke anvendes når distanseinnsatsen er montert.

Forbedre laserstrålens synlighet (fig. D)

Hvis det er vanskelig å se laserstrålen på grunn av belysningsforholdene, kan du bruke én av innsatsene, som vist, til å forbedre strålen.

Bruke stolpesøkerfunksjonen (fig. E)

Du kan bruke denne funksjonen til å finne tre- eller metallstolper gjennom gipsplater med en tykkelse på opptil 18 mm.

◆ Monter merkeinnsatsen (6).
◆ Plasser verktøyet flatt mot veggen som vist.
◆ Trykk inn strømbryteren (2) og hold den inne.

Den røde LED-indikatoren (4) begynner å lyse og verktøyet avgir én pipelyd mens det kalibrerer. Når dette er fullført:

♦ Skyv verktøyet langsomt i horisontal retning. Pass på å ikke vippe eller løfte verktøyet.
Når den røde LED-indikatoren (4) slår seg på, reduser farten og skyv verktøyet videre til det avgir en pipetone og den øvre, grønne LED-indikatoren begynner å lyse.

Dette angir posisjonen på én kant av stolpen.

♦ Merk denne posisjonen gjennom hullet i merkeinnsatsen (6).
◆ Flytt enheten videre til LED-indikatorene slår seg av.
◆ Mens du fremdeles holder strømbryteren (2) inne, flytt verktøyet i motsatt retning.
♦ Når den røde LED-indikatoren (4) slår seg på, reduser farten og skyv verktøyet videre til det avgir en pipetone og den øvre, grønne LED-indikatoren begynner å lyse.

Dette angir posisjonen på den andre kanten av stolpen.

♦ Merk denne posisjonen gjennom hullet i merkeinnsatsen (6).

Senteret på stolpen er mellom de to merkene.

Miljø

Verktøy

Når verktøyet ditt er utslitt, beskytt naturen ved ikke å kaste det sammen med vanlig avfall. Lever det til en oppsamlingsplass som finnes i din kommune eller der hvor du kjøpte verktøyet.

Batterier

Hvis du vil kassere verktøyet selv, må du fjerne batteriene som beskrevet ovenfor og deponere dem i henhold til gjeldende lover og regler.

♦ Legg batteriene i en egnet innpakning for å sikre at kontaktene ikke kan kortsluttes. Ta batteriene med til en lokal gjenvinningsstasjon.

Tekniske data

	LZR1
Spenning V 9
Batteristørrelse 6LR61
Laserklasse II
Driftstemperatur °C 0 - 40
Vekt kg 0,45

CE-sikkerhetserklæring

Black & Decker erklærer at disse verktøyer er konstruert i henhold til:

98/37/E∅F, 89/336/E∅F, 73/23/E∅F, EN 50144, EN 55014, EN 50260

Reservdeler / reparasjoner

Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter.

Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackdecker.no samt www.2helpU.com.

Garanti

Black & Decker garanterer at produktet ikke har material- og/ eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet.

Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden.

Garantien gjelder ikke for feil som kommer av:

◆ normal slittasje
◆ feilaktig bruk eller vedlikehold (mislighold)
◆ at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell

Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk.

Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted.

For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget. For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse: www.2helpU.com.
