GEBRUIKSAANWIJZING LZR1 BLACK & DECKER

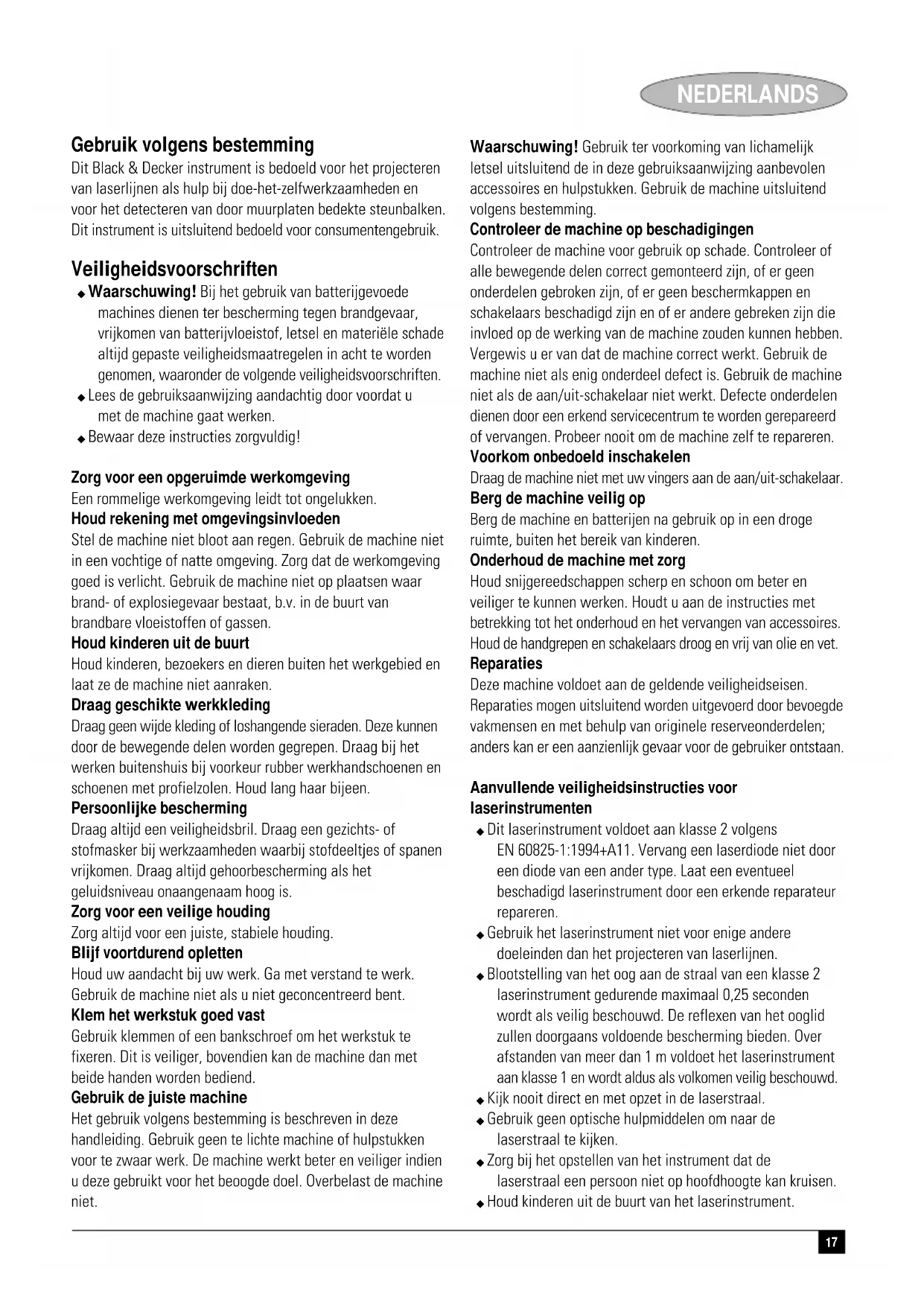

Gebruik volgens bestemming

Dit Black & Decker instrument is bedoeld voor het projecteren van laserlijnen als hulp bij doe-het-zelfwerkzaamheden en voor het detecteren van door muurplaten bedekte steunbalken. Dit instrument is uitsluitend bedoeld voor consumentengebruik.

Veiligheidsvoorschriften

- Waarschuwing! Bij het gebruik van batterijgevoede machines dienen ter bescherming tegen brandgevaar, vrijkomen van batterijvloeistof, letsel en materiële schade altijd gepaste veiligheidsmaatregelen in acht te worden genomen, waaronder de volgende veiligheidsvoorschriften.

- Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken.

◆ Bewaar deze instructies zorgvuldig!

Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

Houd rekening met omgevingsinvloeden

Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. Zorg dat de werkomgeving goed is verlicht. Gebruik de machine niet op plaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen.

Houd kinderen uit de buurt

Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine niet aanraken.

Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.

Persoonlijke bescherming

Draag altijd een veiligheidsbril. Draag een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. Draag altijd gehoorbescherming als het geluidsniveau onaangenaam hoog is.

Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.

Klem het werkstuk goed vast

Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

Gebruik de juiste machine

Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen te lichte machine of hulpstukken voor te zwaar werk. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Overbelast de machine niet.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming.

Controleer de machine op beschadigingen

Controleer de machine voor gebruik op schade. Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben. Vergewis u er van dat de machine correct werkt. Gebruik de machine niet als enig onderdeel defect is. Gebruik de machine niet als de aan/uit-schakelaar niet werkt. Defecte onderdelen dienen door een erkend servicecentrum te worden gerepareerd of vervangen. Probeer nooit om de machine zelf te repareren.

Voorkom onbedoeld inschakelen

Draag de machine niet met uw vingers aan de aan/uit-schakelaar.

Berg de machine veilig op

Berg de machine en batterijen na gebruik op in een droge ruimte, buiten het bereik van kinderen.

Onderhoud de machine met zorg

Houd snijgereedschappen scherp en schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de handgrepen en schakelaars droog en vrij van olie en vet.

Reparaties

Deze machine voldoet aan de geldende veiligheidseisen. Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan.

Aanvullende veiligheidsinstructies voor laserinstrumenten

- Dit laserinstrument voldoet aan klasse 2 volgens EN 60825-1:1994+A11. Vervang een laserdiode niet door een diode van een ander type. Laat een eventueel beschadigd laserinstrument door een erkende reparateur repareren.

- Gebruik het laserinstrument niet voor enige andere doeleinden dan het projecteren van laserlijnen.

Blootstelling van het oog aan de straal van een klasse 2 laserinstrument gedurende maximaal 0,25 seconden wordt als veilig beschouwd. De reflexen van het ooglid zullen doorgaans voldoende bescherming bieden. Over afstanden van meer dan 1 m voldoet het laserinstrument aan klasse 1 en wordt aldus als volkomen veilig beschouwd.

◆ Kijk nooit direct en met opzet in de laserstraal.

- Gebruik geen optische hulpmiddelen om naar de laserstraal te kijken.

◆ Zorg bij het opstellen van het instrument dat de laserstraal een persoon niet op hoofdhoogte kan kruisen.

◆ Houd kinderen uit de buurt van het laserinstrument.

Aanvullende veiligheidsinstructies voor niet- oplaadbare batterijen

◆ Probeer nooit om batterijen te openen.
♦ Bewaar batterijen niet op plaatsen waar de temperatuur 40 °C kan overschrijden.
♦ Volg bij het afdanken van batterijen de instructies in de paragraaf "Milieu" op. Verbrand de batterijen niet.
- Onder extreme gebruiksondities kan er vloeistof uit de batterijen vrijkomen. Als u vloeistof op de batterijen opmerkt, gaat u als volgt te werk:
- Verwijder met behulp van een doekje voorzichtig de vloeistof van de batterijen. Vermijd huidcontact.

Onderdelen

1. Aan/uitschakelaar (laserinstrument)
2. Aan/uitschakelaar (steunbalkzoeker)
3. Deksel van het batterijcompartiment
4. LED-indicators
5. Inzetstukhouder
6. Markeer/ophanginzetstuk
7. Spiegatinzetstuk
8. Afstandinzetstuk
9. Laseropeningen

Assemblage

De batterij plaatsen (fig. A)

◆ Druk op de ontgrendelingsknop (10) en schuif het deksel van het batterijcompartiment (3) van het instrument af.
- Sluit de batterij op de connector aan. De grotere batterijaansluiting wordt op de kleinere aansluiting van de connector aangesloten.
◆ Plaats de deksel weer terug en klik deze op de plaats.

Inzetstukken aanbrengen en verwijderen

Het markeer/ophanginzetstuk wordt gebruikt om een markering op de waterpaslijn aan te brengen of om het instrument met behulp van de bijgeleverde gipsplatenpen aan een gipsplaat op te hangen. Het spiegatinzetstuk wordt gebruikt om het instrument met een schroef of een spijker op andere soorten muren op te hangen. Het afstandinzetstuk wordt gebruikt om de laserlijn te verlengen.

Montage

◆ Plaats het inzetstuk vanaf de achterzijde van het instrument in de houder.
- Lijn de inkepingen op het inzetstuk met de uitsparingen in de inzetstukhouder uit.
◆ Klik het inzetstuk op zijn plaats.

Verwijderen

◆ Houd de inkepingen op het inzetstuk ingedrukt.

◆ Druk het inzetstuk uit de houder.

Gebruik

Toepassing van de waterpasstelfunctie van het laserinstrument (fig. B)

◆ Plaats het instrument vlak tegen de muur zoals weergegeven.
◆ Druk om het instrument aan te zetten de aan/uitschakelaar (1) in.
◆ Beweeg het instrument zover nodig om de laserlijnen correct te plaatsen.
◆ Hang indien nodig het instrument met behulp van het juiste inzetstuk aan de muur.

Opmerking: de laserlijn zal alleen waterpas zijn als het instrument minder dan 5° van de verticale stand afwijkt.

Toepassing van het afstandinzetstuk (fig. C)

Gebruik als u de laserlijn wilt verlengen het inzetstuk zoals weergegeven.

Opmerking: de steunbalksensor kan niet worden gebruikt als het afstandinzetstuk is geplaatst.

De straal beter zichtbaar maken (fig. D)

Als door de lichtomstandigheden de laserlijn moeilijk te zien is, kunt u met gebruikmaking van één van de inzetstukken de lijn duidelijker zichtbaar maken, zoals weergegeven.

Toepassing van de steunbalkzoekfunctie (fig. E)

U kunt deze functie gebruiken om houten of metalen steunbalken door gipsplaten van maximaal 18 mm dik op te sporen.

◆Monteer het markeerinzetstuk (6).
◆ Plaats het instrument vlak tegen de muur zoals weergegeven.
◆ Houd de aan/uitschakelaar (2) ingedrukt.
De rode LED-indicator (4) gaat branden en het instrument geeft één piep tijdens het kalibreren. Nadat dit is voltooid:
♦ Schuif het instrument langzaam in horizontale richting. Zorg ervoor dat het instrument niet kantelt of wordt opgetild.
◆ Vertraag als de rode LED-indicator (4) gaat branden en schuif het instrument verder tot het instrument een piep geeft en de bovenste groene LED-indicator gaat branden.
Dit geeft de positie van één kant van de steunbalk aan.

◆ Markeer deze positie via het gat in het markeerinzetstuk (6).
- Verschuif het instrument verder tot de LED-indicators uitgaan.
♦Beweeg terwijl u de aan/uitschakelaar (2) nog steeds ingedrukt houdt het instrument in tegengestelde richting.

- Vertraag als de rode LED-indicator (4) gaat branden en schuif het instrument verder tot het instrument een piep geeft en de bovenste groene LED-indicator gaat branden.

Dit geeft de positie van de andere kant van de steunbalk aan.

◆ Markeer deze positie via het gat in het markeerinzetstuk (6).

Het midden van de steunbalk ligt tussen de twee markeringen.

Milieu

Machine

Black & Decker biedt de mogelijkheid tot recyclen van afgedankte Black & Decker producten. Deze service is kosteloos. Om gebruik van deze service te maken, dient u het product aan een van onze servicecentra te sturen, die voor ons de inzameling verzorgen.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com.

Batterijen

Als u het gereedschap later zelf wilt weggooien, moet u de batterijen verwijderen zoals hierboven beschreven en ze vervolgens in overeenstemming met de plaatselijke voorschriften af laten voeren.

- Plaats de batterijen in een geschikte verpakking, zodat de contacten niet kunnen worden kortgesloten. Breng de batterijen naar een plaatselijk verwerkingscentrum voor klein chemisch afval.

Technische gegevens

	LZR1
Spanning V 9
Batterijmaat 6LR61
Laserklasse II
Bedrijfstemperatuur °C 0 - 40
Gewicht kg 0,45

EG-verklaring van overeenstemming

Black & Decker verklaart dat deze machines in overeenstemming zijn met:

98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014, EN 50260

Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij:

◆ Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden;
◆ Het product onoordeelkundig is gebruikt;
◆ Het product is beschadigd door invloeden van buitenaf of door een ongeval;
◆ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker personeel.

Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com.
