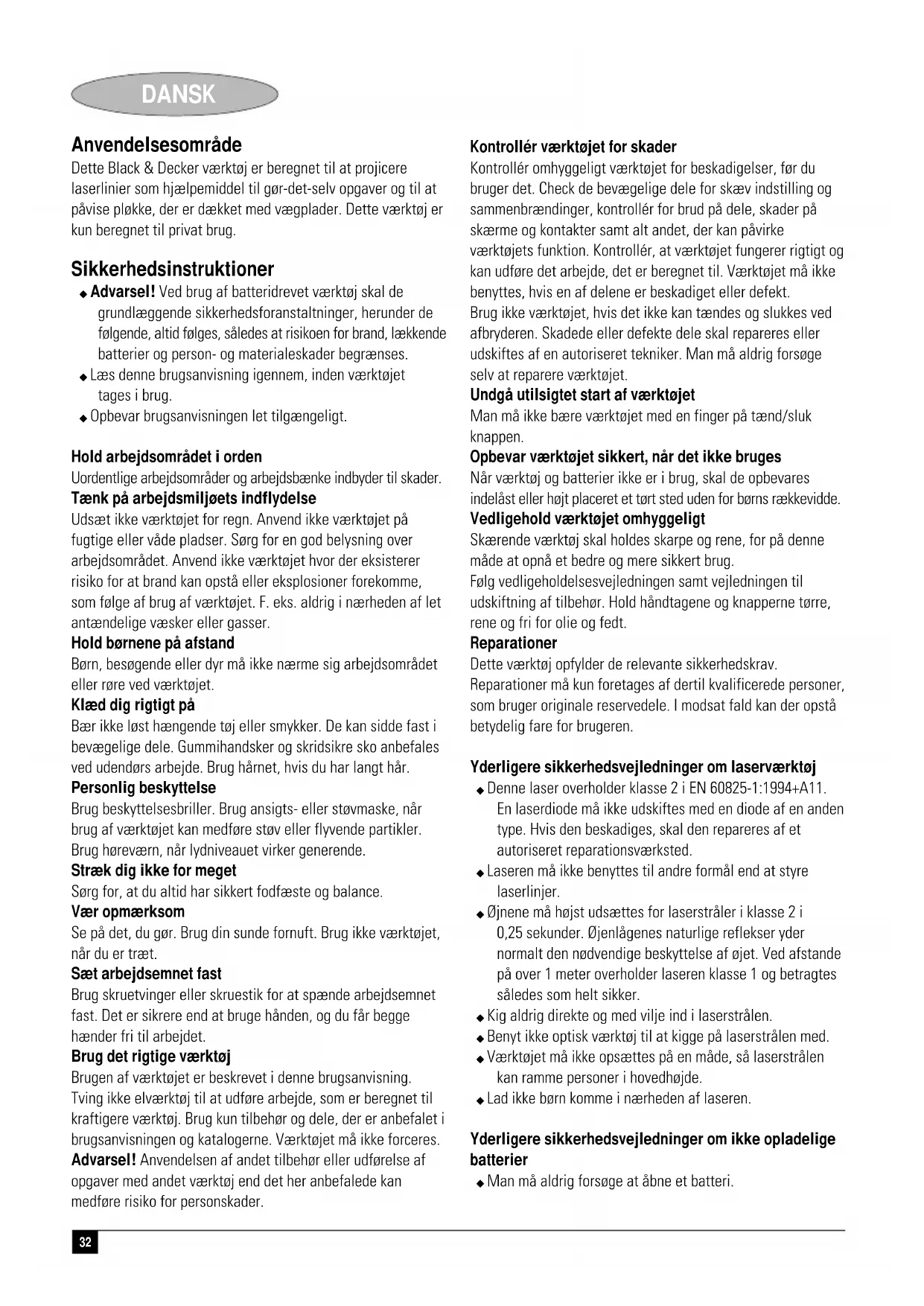

Dette Black & Decker værktøj er beregnet til at projicere laserlinier som hjælpemiddel til gør-det-selv opgaver og til at påvise pløkke, der er dækket med vægplader. Dette værktøj er kun beregnet til privat brug.

Sikkerhedsinstruktioner

• Advarsel! Ved brug af batteridrevet værktøj skal de grundlæggende sikkerhedsforanstaltninger, herunder de følgende, altid følges, således at risikoen for brand, lækkende batterier og person- og materialeskader begrænses.
• Læs denne brugsanvisning igennem, inden værktøjet tages i brug.
  ◆ Opbevar brugsanvisningen let tilgængeligt.

Hold arbejdsområdet i orden

Uordentlige arbejdsområder og arbejdsbænke indbyder til skader.

Tænk på arbejdsmiljøets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke værktøjet hvor der eksisterer risiko for at brand kan opstå eller eksplosioner forekomme, som følge af brug af værktøjet. F. eks. aldrig i nærheden af let antændelige væsker eller gasser.

Hold børnene på afstand

Børn, besøgende eller dyr må ikke nærme sig arbejdsområdet eller røre ved værktøjet.

Klæd dig rigtigt på

Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår.

Brug beskyttelsesbriller. Brug ansigts- eller støvmaske, när brug af værktøjet kan medføre støv eller flyvende partikler. Brug høreværn, när lydniveauet virker generende.

Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

Vær opmærksom

Se på det, du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt.

Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

Brug det rigtige værktøj

Brugen af værktøjet er beskrevet i denne brugsanvisning. Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Værktøjet må ikke forceres.

Advarsel! Anvendelsen af andet tilbehør eller udførelse af opgaver med andet værktøj end det her anbefalede kan medføre risiko for personskader.

Kontrollér værktøjet for skader

Kontrollér omhyggeligt værktøjet for beskadigelser, før du bruger det. Check de bevægelige dele for skæv indstilling og sammenbrændinger, kontrollér for brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke værktøjets funktion. Kontrollér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjet må ikke benyttes, hvis en af delene er beskadiget eller defekt. Brug ikke værktøjet, hvis det ikke kan tændes og slukkes ved afbryderen. Skadede eller defekte dele skal repareres eller udskiftes af en autoriseret tekniker. Man må aldrig forsøge selv at reparere værktøjet.

Undgå utilsigtet start af værktøjet

Man må ikke bære værktøjet med en finger på tænd/sluk knappen.

Opbevar værktøjet sikkert, når det ikke bruges

Når værktøj og batterier ikke er i brug, skal de opbevares indelåst eller højt placeret et tørt sted uden for børns rækkevidde.

Vedligehold værktøjet omhyggeligt

Skærende værktøj skal holdes skarpe og rene, for på denne måde at opnå et bedre og mere sikkert brug.

Følg vedligeholdelsesvejledningen samt vejledningen til udskiftning af tilbehør. Hold håndtagene og knapperne tørre, rene og fri for olie og fedt.

Reparationer

Dette værktøj opfylder de relevante sikkerhedskrav.

Reparationer må kun foretages af dertil kvalificerede personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren.

Yderligere sikkerhedsvejledninger om laserværktøj

• Denne laser overholder klasse 2 i EN 60825-1:1994+A11. En laserdiode må ikke udskiftes med en diode af en anden type. Hvis den beskadiges, skal den repareres af et autoriseret reparationsværksted.
  ◆ Laseren må ikke benyttes til andre formål end at styre laserlinjer.
  ♦ ∅jnene må højst udsættes for laserstråler i klasse 2 i 0,25 sekunder. ∅jenlågenes naturlige reflekser yder normalt den nødvendige beskyttelse af øjet. Ved afstande på over 1 meter overholder laseren klasse 1 og betragtes således som helt sikker.
  ◆ Kig aldrig direkte og med vilje ind i laserstrålen.
  ◆ Benyt ikke optisk værktøj til at kigge på laserstrålen med.
  ◆ Værktøjet må ikke opsættes på en måde, så laserstrålen kan ramme personer i hovedhøjde.
  ◆ Lad ikke børn komme i nærheden af laseren.

Yderligere sikkerhedsvejledninger om ikke opladelige batterier

◆ Man må aldrig forsøge at åbne et batteri.

◆ Det må ikke opbevares i lokaler, hvor temperaturen overstiger 40 °C.
♦ Ved bortskaffelse af batterier skal man følge vejledningen i afsnittet "Miljø". Brænd ikke batterierne.
◆ Under ekstreme forhold kan der forekomme batteriutætheder. Hvis man opdager væske på batterierne, skal man gå frem på følgende måde: - Tør forsigtigt væsken af med en klud. Undgå kontakt med huden.

Funktioner

1. Afbryder (laser)
2. Afbryder (pløkpåviser)
3. Batterilåg
4. Lysindikatorer
5. Tilbehørsholder
6. Markerings- og ophængningstilbehør
7. Nøglehulstilbehør
8. Afstandsstykketilbehør
9. Laseråbninger

Montering

Montering af batteriet (fig. A)

◆ Tryk på udløseren (10), og skub batterilåget (3) af værktøjet.
- Slut batteriet til konnektoren. Den store batteripol skal sluttes til den lille konnektorpol.
◆ Sæt låget på igen, og lad det klikke på plads.

Montering og afmontering af tilbehør

Markerings- og ophængningstilbehøret bruges til at lave en markering på nivelleringslinjen eller til ophængning af værktøjet på en gipsplade med den medfølgende gipspladestift. Nøglehulstilbehøret bruges til ophængning af værktøjet på andre vægtyper ved hjælp af en skrue eller et søm. Afstandsstykketilbehøret bruges til forlængelse af laserlinjen.

Montering

◆ Sæt tilbehøret i holderen fra bagsiden af værktøjet.
- Justér rillerne på tilbehøret efter markeringerne i tilbehørsholderen.
◆ Lad tilbehøret klikke på plads.

Demontering

◆ Hold rillerne på tilbehøret trykket ind.
◆ Tryk tilbehøret ud af holderen.

Brug

Brug af lasernivelleringsfunktionen (fig. B)

◆ Sæt værktøjet fladt op ad væggen som vist.
◆ Tryk afbryderen (1) op for at tænde for værktøjet.

◆ Flyt værktøjet efter behov for at placere laserlinjen.
◆ Hæng eventuelt enheden på væggen ved hjælp af det mest velegnede tilbehør.

Bemærk: Laserlinjen bliver kun vandret, hvis værktøjet holdes inden for 5 fra lodret.

Brug af afstandsstykketilbehøret (fig. C)

Hvis du har behov for at forlænge laserlinjen, bruges afstandsstykketilbehøret som vist.

Bemærk: Pløksensoren kan bruges med afstandsstykketilbehøret påmonteret.

Bedring af strålens synlighed (fig. D)

Hvis det på grund af lysforholdene er vanskeligt at se laserlinjen, kan du bruge en af tilbehørsdelene som vist til at forbedre linjen.

Brug af pløkpåvisningsfunktionen (fig. E)

Du kan bruge denne funktion til at finde træ- eller metalpløkke gennem gipsplader, der er op til 18 mm tykke.

◆ Montér markeringstilbehøret (6).
◆ Sæt værktøjet fladt op ad væggen som vist.
◆ Hold afbryderen (2) trykket ind.

Den røde lysindikator (4) lyser, og værktøjet bipper én gang, mens det kalibrerer. Når det er sket, gøres følgende:

♦ Skub langsomt værktøjet vandret. Sørg for ikke at tippe eller løfte værktøjet.

♦ Når den røde lysindikator (4) lyser, skubbes værktøjet langsomt videre, indtil det bipper, og den øverste grønne lysindikator lyser.

Dette indikerer placeringen af den ene ende af pløkken.

◆ Markér denne position gennem hullet i markeringstilbehøret (6).
◆ Flyt enheden videre, til lysindikatorerne slukker.
◆ Mens afbryderen (2) stadig holdes nede, skubbes værktøjet i modsat retning.
♦ Når den røde lysindikator (4) lyser, skubbes værktøjet langsomt videre, indtil det bipper, og den øverste grønne lysindikator lyser.

Dette indikerer placeringen af den anden ende af pløkken.

◆ Markér denne position gennem hullet i markeringstilbehøret (6).

Midten af pløkken er mellem de to markeringer.

Miljø

Værktøj

Når dit værktøj er udtjent, beskyt da naturen ved ikke at smide det ud sammen med det almindelige affald. Aflevér det til de opsamlingssteder, der findes i din kommune eller der hvor du købte værktøjet.

Batterier

Hvis du selv ønsker at bortskaffe værktøjet, skal batterierne afmonteres som beskrevet ovenfor og bortskaffes i overensstemmelse med gældende miljøbestemmelser.

♦ Læg batterierne i en dertil egnet emballage for at undgå, at polerne kortsluttes. Bring batterierne til en lokal genbrugscentral.

Tekniske data

LZR1

Spænding V 9

Batteristørrelse 6LR61

Laserklasse II

Driftstemperatur ° C 0 - 40

Vægt kg 0,45

Black & Decker erklærer, at disse værktøjer er konstrueret i henhold til: 98/37/E∅F, 89/336/E∅F, 73/23/E∅F, EN 50144, EN 55014, EN 50260

Reservedele kan købes hos autoriserede Black & Decker serviceværksteder, som giver forslag til omkostninger og reparerer vore produkter. Oversigt over vore autoriserede værksteder findes på internettet på vor hjemmeside www.blackdecker.dk samt www.2helpU.com.

Garanti

Black & Decker garanterer, at produktet er fri for materielle skader og/eller fabrikationsfejl ved levering til kunden. Garantien er et tillæg til konsumentens lovlige rettigheder og påvirker ikke disse. Garantien gælder indenfor medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde.

Hvis et Black & Decker produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specifikationen, inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst muligt besvær for kunden.

Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med:

◆ normal slitage
◆ uheldige følger efter unormal anvendelse af værktøjet
◆ overbelastning, hærværk eller overdrevent intensivt brug af værktøjet
◆ ulykkeshændelse

Garantien gælder ikke hvis reparationer er udført af nogen anden end et autoriseret Black & Decker værksted.

For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted, senest 2 måneder efter at fejlen opdages. For information om nærmeste autoriserede værksted: kontakt det lokale Black & Decker kontor på den adresse som er opgivet i brugsanvisningen. Liste over alle autoriserede Black & Decker serviceværksteder samt servicevilkår er tilgængelig på internettet, på adressen www.2helpU.com.
