MANUALE UTENTE LZR1 BLACK & DECKER

Questo utensile Black & Decker è stato progettato per proiettare linee laser e agevolare le operazioni di fai da te, nonché rilevare montanti da laminati per rivestimenti. Questo utensile é destinato esclusivamente ad uso individuale.

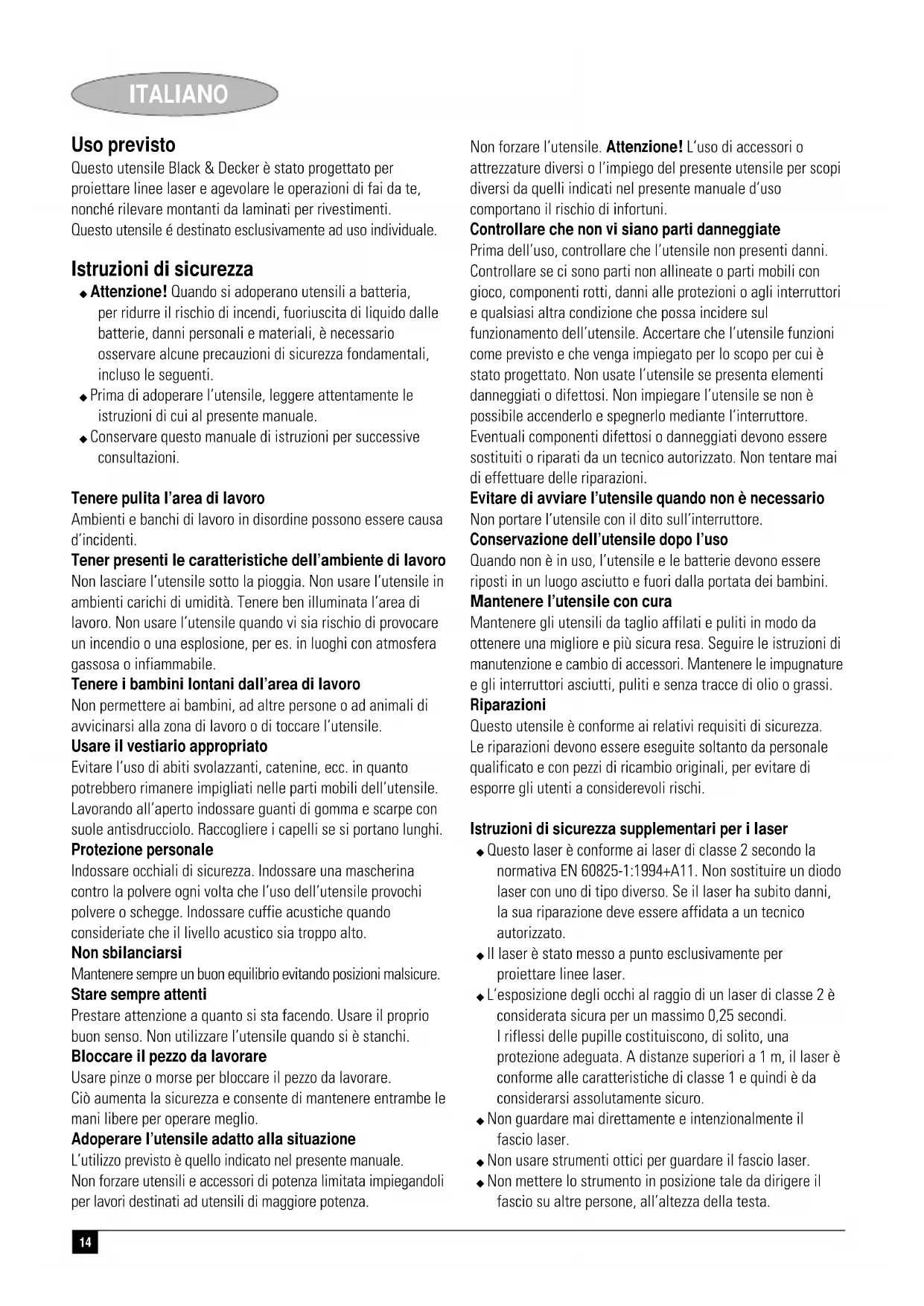

Istruzioni di sicurezza

• Attenzione! Quando si adoperano utensili a batteria, per ridurre il rischio di incendi, fuoriuscita di liquido dalle batterie, danni personali e materiali, è necessario osservare alcune precauzioni di sicurezza fondamentali, incluso le seguenti.
  ♦ Prima di adoperare l'utensile, leggere attentamente le istruzioni di cui al presente manuale.
  ◆ Conservare questo manuale di istruzioni per successive consultazioni.

Tenere pulita l'area di lavoro

Ambienti e banchi di lavoro in disordine possono essere causa d'incidenti.

Tener presenti le caratteristiche dell'ambiente di lavoro Non lasciare l'utensile sotto la pioggia. Non usare l'utensile in ambienti carichi di umidità. Tenere ben illuminata l'area di lavoro. Non usare l'utensile quando vi sia rischio di provocare un incendio o una esplosione, per es. in luoghi con atmosfera gassosa o infiammabile.

Tenere i bambini lontani dall'area di lavoro

Non permettere ai bambini, ad altre persone o ad animali di avvicinarsi alla zona di lavoro o di toccare l'utensile.

Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell'utensile. Lavorando all'aperto indossare guanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.

Protezione personale

Indossare occhiali di sicurezza. Indossare una mascherina contro la polvere ogni volta che l'uso dell'utensile provochi polvere o schegge. Indossare cuffie acustiche quando consideriate che il livello acustico sia troppo alto.

Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando posizioni malsicure.

Stare sempre attenti

Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzare l'utensile quando si è stanchi.

Bloccare il pezzo da lavorare

Usare pinze o morse per bloccare il pezzo da lavorare. Ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio.

Adoperare l'utensile adatto alla situazione

L'utilizzo previsto è quello indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza.

Non forzare l'utensile. Attenzione! L'uso di accessori o attrezzature diversi o l'impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d'uso comportano il rischio di infortuni.

Controllare che non vi siano parti danneggiate

Prima dell'uso, controllare che l'utensile non presenti danni. Controllare se ci sono parti non allineate o parti mobili con gioco, componenti rotti, danni alle protezioni o agli interruttori e qualsiasi altra condizione che possa incidere sul funzionamento dell'utensile. Accertare che l'utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. Non usate l'utensile se presenta elementi danneggiati o difettosi. Non impiegare l'utensile se non è possibile accenderlo e spegnerlo mediante l'interruttore. Eventuali componenti difettosi o danneggiati devono essere sostituiti o riparati da un tecnico autorizzato. Non tentare mai di effettuare delle riparazioni.

Evitare di avviare l'utensile quando non è necessario

Non portare l'utensile con il dito sull'interruttore.

Conservazione dell'utensile dopo l'uso

Quando non è in uso, l'utensile e le batterie devono essere riposti in un luogo asciutto e fuori dalla portata dei bambini.

Mantenere l'utensile con cura

Mantenere gli utensili da taglio affilati e puliti in modo da ottenere una migliore e più sicura resa. Seguire le istruzioni di manutenzione e cambio di accessori. Mantenere le impugnature e gli interruttori asciutti, puliti e senza tracce di olio o grassi.

Riparazioni

Questo utensile è conforme ai relativi requisiti di sicurezza. Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi.

Istruzioni di sicurezza supplementari per i laser

• Questo laser è conforme ai laser di classe 2 secondo la normativa EN 60825-1:1994+A11. Non sostituire un diodo laser con uno di tipo diverso. Se il laser ha subito danni, la sua riparazione deve essere affidata a un tecnico autorizzato.
• Il laser è stato messo a punto esclusivamente per proiettare linee laser.
  ♦ L'esposizione degli occhi al raggio di un laser di classe 2 è considerata sicura per un massimo 0,25 secondi. I riflessi delle pupille costituiscono, di solito, una protezione adeguata. A distanze superiori a 1 m, il laser è conforme alle caratteristiche di classe 1 e quindi è da considerarsi assolutamente sicuro.
  ◆ Non guardare mai direttamente e intenzionalmente il fascio laser.
  ◆ Non usare strumenti ottici per guardare il fascio laser.
  Non mettere lo strumento in posizione tale da dirigere il fascio su altre persone, all'altezza della testa.

◆ Non consentire ai bambini di avvicinarsi.

Ulteriori istruzioni di sicurezza per le batterie non ricaricabili

◆ Non tentare mai di aprirle, per nessun motivo.
Non conservarle in luoghi in cui la temperatura può superare i 40 °C.
♦ Prima di buttare le batterie, consultare le istruzioni riportate nella sezione "Protezione dell'ambiente". Non bruciare le batterie.
In condizioni estreme, le batterie possono perdere liquido. Se si rileva la presenza di liquido sulle batterie, procedere come segue:
- Asciugare con cura il liquido usando un panno. Evitare il contatto con la pelle.

Funzioni

1. Interruttore on/off (laser)
2. Interruttore on/off (rilevatore di montanti)
3. Coperchio della batteria
4. Indicatori a LED luminoso
5. Supporto dell'inserto
6. Perno di tracciatura/fissaggio
7. Perno scanalato
8. Perno distanziatore
9. Aperture del laser

Montaggio

Installazione della batteria (fig. A)

◆ Spingere il pulsante di sblocco (10) e far scivolare il coperchio della batteria (3) via dall'utensile.
♦ Collegare la batteria al connettore. Il polo più grande della batteria va collegato con la placca più piccola del connettore.
◆ Reinstallare il coperchio e farlo scattare in posizione.

Montaggio e smontaggio dei perni

Il perno di tracciatura/fissaggio viene usato per eseguire una linea orizzontale o per fissare l'utensile su un muro a secco, usando l'apposito perno in dotazione. Il perno scanalato può essere adoperato per fissare l'utensile su altri tipi di parete usando una vite o un chiodo. Il perno distanziatore serve a prolungare il fascio del laser.

Montaggio

♦ Collocare il perno nel supporto sul lato posteriore dello strumento.
◆ Allineare le tacche del perno ai fori del supporto per l'inserto.
◆ Il perno deve scattare in posizione.

Rimozione

◆Mantenere premute le tacche sul perno.
◆ Spingere il perno sino a farlo fuoriuscire dal supporto.

Uso

Utilizzo della livella (fig. B)

◆ Collocare l'apparecchio contro la parete, come illustrato.
◆ Premere l'interruttore on/off (1) per accendere l'apparecchio.
◆ Spostare il laser come necessario per posizionare i fasci luminosi.
◆ Se necessario, fissare l'unità alla parete usando l'apposito perno.

Nota: i raggi laser saranno orizzontali solo se l'apparecchio è inclinato al massimo di 5° in verticale.

Uso del perno distanziatore (fig. C)

Se è necessario usare un fascio laser più lungo, usare il perno distanziatore come mostrato.

Nota: il sensore di rilevamento montanti non può essere usato se è installato il distanziatore.

Visibilità del fascio laser (fig. D)

Se il raggio laser è poco visibile a causa delle condizioni ambientali, per aumentarne la visibilità è possibile usare uno dei perni.

Utilizzo della funzione di rilevamento montanti (fig. E)

Questa funzione può essere adoperata per individuare montanti di metallo o di legno attraverso muri a secco spessi fino a 18 mm.

◆ Inserire il perno di tracciatura (6).
♦ Collocare l'apparecchio contro la parete, come illustrato.
◆Mantenere premuto il pulsante on/off (2).

L'indicatore a LED rosso (4) si illumina e l'attrezzo emette un breve segnale acustico mentre esegue la taratura. A taratura completata:

◆ Far scivolare lentamente lo strumento in direzione orizzontale. Fare attenzione a non inclinare né sollevare lo strumento.

- Quando si accende l'indicatore a LED rosso (4), rallentare e far scivolare ulteriormente l'utensile finché non emette un breve suono acustico e non si accende l'indicatore a LED verde.

Ciò indica la posizione di un'estremità del perno.

♦ Contrassegnare questa posizione attraverso il foro del perno di tracciatura (6).
♦ Spostare ancora l'unità finché gli indicatori a LED non si spengono.
- Continuare a mantenere premuto il pulsante on / off (2) e, contemporaneamente, spostare lo strumento in direzione opposta.

ITALIANO

- Quando si accende l'indicatore a LED rosso (4), rallentare e far scivolare ulteriormente lo strumento finché non emette un breve suono acustico e non si accende l'indicatore a LED verde.

Ciò indica la posizione dell'altra estremità del montante.

- Contrassegnare questa posizione attraverso il foro del perno di tracciatura (6).

Il centro del montante è tra i due contrassegni.

Protezione dell'ambiente

Utensili

Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Il servizio viene offerto gratuitamente. Per utilizzarlo, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.

Batterie

Se si desidera liberarsi dell'attrezzo, rimuoverne le batterie come descritto di seguito e smaltirle conformemente alle norme locali.

◆ Confezionare le batterie in modo che i terminali non possano essere cortocircuitati. Portare le batterie presso un impianto di riciclaggio locale.

Dati tecnici

	LZR1
Tensione V 9
Dimensione delle batterie 6LR61
Classe del laser II
Temperatura di funzionamento °C 0 - 40
Peso kg 0,45

Dichiarazione CE di conformità

Black & Decker dichiara che questi utensili sono stati costruiti in conformità a: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014, EN 50260

Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

• Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
• Il prodotto non sia stato usato in modo improprio o scorretto;
• Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
• Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.
