MANUAL DE USUARIO LZR1 BLACK & DECKER

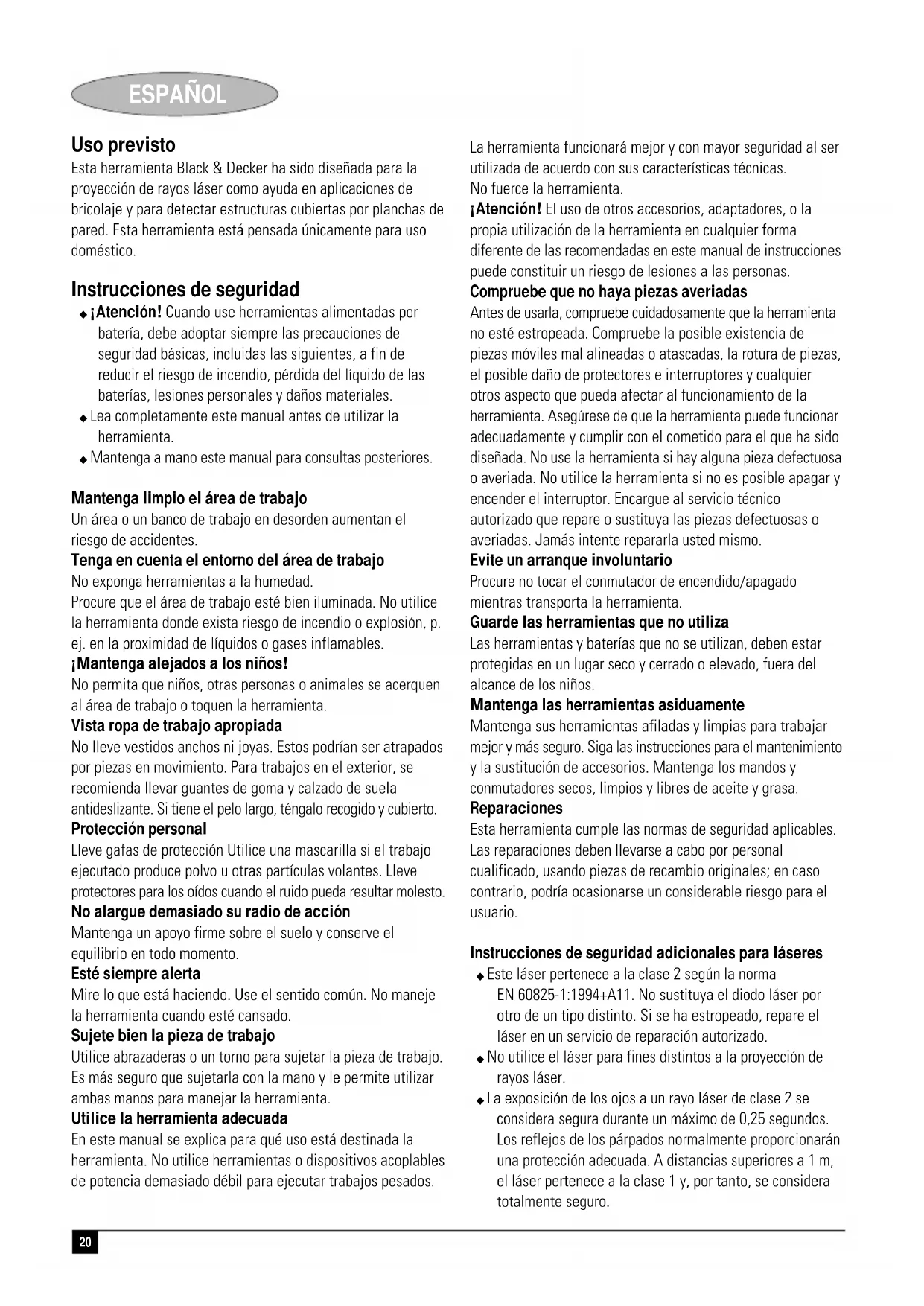

Esta herramienta Black & Decker ha sido diseñada para la proyección de rayos láser como ayuda en aplicaciones de bricolaje y para detectar estructuras cubiertas por planchas de pared. Esta herramienta está pensada únicamente para uso doméstico.

Instrucciones de seguridad

• ¡Atención! Cuando use herramientas alimentadas por batería, debe adoptar siempre las precauciones de seguridad básicas, incluidas las siguientes, a fin de reducir el riesgo de incendio, pérdida del líquido de las baterías, lesiones personales y daños materiales.
• Lea completamente este manual antes de utilizar la herramienta.
  ◆ Mantenga a mano este manual para consultas posteriores.

Mantenga limpio el área de trabajo

Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes.

Tenga en cuenta el entorno del área de trabajo

No exponga herramientas a la humedad.

Procure que el área de trabajo esté bien iluminada. No utilice la herramienta donde exista riesgo de incendio o explosión, p. ej. en la proximidad de líquidos o gases inflamables.

¡Mantenga alejados a los niños!

No permita que niños, otras personas o animales se acerquen al área de trabajo o toquen la herramienta.

Vista ropa de trabajo apropiada

No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos en el exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto.

Protección personal

Lleve gafas de protección Utilice una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes. Lleve protectores para los oídos cuando el ruido pueda resultar molesto.

No alargue demasiado su radio de acción

Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento.

Esté siempre alerta

Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando esté cansado.

Sujete bien la pieza de trabajo

Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta.

Utilice la herramienta adecuada

En este manual se explica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas.

No fuerce la herramienta.

¡Atención! El uso de otros accesorios, adaptadores, o la propia utilización de la herramienta en cualquier forma diferente de las recomendadas en este manual de instrucciones puede constituir un riesgo de lesiones a las personas.

Compruebe que no haya piezas averiadas

Antes de usarla, compruebe cuidadosamente que la herramienta no esté estropeada. Compruebe la posible existencia de piezas móviles mal alineadas o atascadas, la rotura de piezas, el posible daño de protectores e interruptores y cualquier otros aspecto que pueda afectar al funcionamiento de la herramienta. Asegúrese de que la herramienta puede funcionar adecuadamente y cumplir con el cometido para el que ha sido diseñada. No use la herramienta si hay alguna pieza defectuosa o averiada. No utilice la herramienta si no es posible apagar y encender el interruptor. Encargue al servicio técnico autorizado que repare o sustituya las piezas defectuosas o averiadas. Jamás intente repararla usted mismo.

Evite un arranque involuntario

Procure no tocar el conmutador de encendido/apagado mientras transporta la herramienta.

Guarde las herramientas que no utiliza

Las herramientas y baterías que no se utilizan, deben estar protegidas en un lugar seco y cerrado o elevado, fuera del alcance de los niños.

Mantenga las herramientas asiduamente

Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Mantenga los mandos y conmutadores secos, limpios y libres de aceite y grasa.

Reparaciones

Esta herramienta cumple las normas de seguridad aplicables. Las reparaciones deben llevarse a cabo por personal cualificado, usando piezas de recambio originales; en caso contrario, podría ocasionarse un considerable riesgo para el usuario.

Instrucciones de seguridad adicionales para láseres

- Este láser pertenece a la clase 2 según la norma EN 60825-1:1994+A11. No sustituya el diodo láser por otro de un tipo distinto. Si se ha estropeado, repare el láser en un servicio de reparación autorizado.

◆ No utilice el láser para fines distintos a la proyección de rayos láser.

◆ La exposición de los ojos a un rayo láser de clase 2 se considera segura durante un máximo de 0,25 segundos. Los reflejos de los párpados normalmente proporcionarán una protección adecuada. A distancias superiores a 1 m, el láser pertenece a la clase 1 y, por tanto, se considera totalmente seguro.

◆ No mire nunca el rayo láser directamente ni de manera intencionada.

◆ No utilice herramientas ópticas para ver el rayo láser.

◆ No sitúe la herramienta en posiciones en las que el rayo láser pueda alcanzar a alguna persona a la altura de su cabeza.

◆ No permita que los niños se acerquen al láser.

Instrucciones de seguridad adicionales para baterías no recargables

◆ Nunca, por ningún motivo, trate de abrirla.

◆ No las almacene en lugares donde la temperatura pueda exceder los 40 °C.

- Cuando deseche las baterías, siga las instrucciones indicadas en la sección "Protección del medio ambiente". No arroje la batería al fuego.

Bajo condiciones extremas, la batería podría perder líquido. Si observa que la batería ha perdido líquido, proceda del modo siguiente:

- Limpie cuidadosamente el líquido con un paño. Evite el contacto con la piel.

Características

1. Botón de encendido/apagado (láser)

2. Botón de encendido/apagado (detector de estructuras)

3. Tapa de batería

4. Indicadores luminosos

5. Porta-accesorios

6. Accesorio de marcar/colgar

7. Accesorio de agujero

8. Accesorio espaciador

9. Aperturas del láser

Montaje

Instalación de la batería (fig. A)

◆ Pulse el botón de apertura (10) y retire la tapa de la batería (3) de la herramienta.

◆ Conecte la batería al conector. El terminal grande de la batería se conecta al terminal pequeño del conector.

◆ Vuelva a instalar la tapa colocándola en su posición original.

Instalación y retirada de los accesorios

El accesorio de marcar/colgar sirve para hacer una marca en la línea de nivel o para colgar la herramienta en una plancha de yeso de pared por medio de la clavija para planchas de yeso. El accesorio de orificio sirve para colgar la herramienta en otros tipos de pared mediante un tornillo o un clavo.

El accesorio espaciador sirve para ampliar el rayo láser.

Instalación

- Introduzca el accesorio en el porta-accesorios de la parte trasera de la herramienta.

◆ Alinee las muescas del accesorio con los huecos del porta-accesorios.

◆ Encaje el accesorio en su posición.

Retirada

◆ Mantenga presionadas las muescas del accesorio.

◆ Saque el accesorio del porta-accesorios.

Uso

Uso de la función de nivel del láser (fig. B)

◆Coloque la herramienta plana contra la pared, tal como se muestra.

◆ Pulse el botón de encendido/apagado (1) para encender la herramienta.

◆ Mueva la herramienta según sea necesario para situar los rayos láser.

- Si es necesario, cuelgue la unidad de la pared por medio del accesorio apropiado.

Nota: los rayos láser sólo estarán nivelados si la herramienta se mantiene como máximo a 5° de la vertical.

Uso del accesorio espaciador (fig. C)

Si necesita ampliar el rayo láser, utilice el accesorio espaciador tal como se muestra.

Nota: no se puede utilizar el detector de tachuelas con el accesorio espaciador instalado.

Mejora de la visibilidad del rayo (fig. D)

Si, debido a las condiciones luminosas, resulta difícil ver el rayo láser, puede utilizar uno de los accesorios que se muestran para mejorar el rayo.

Uso de la función de detector de estructuras (fig. E)

Puede utilizar esta función para encontrar estructuras de madera o de metal a través de planchas de yeso de pared de hasta 18 mm de espesor.

◆ Instale el accesorio de marcar (6).

◆Coloque la herramienta plana contra la pared, tal como se muestra.

◆ Mantenga pulsado el botón de encendido/apagado (2).

El indicador luminoso rojo (4) se encenderá y la herramienta emitirá un sonido único mientras está calibrando.

Cuando haya terminado:

◆ Deslice despacio la herramienta en dirección horizontal. Asegúrese de no inclinar ni levantar la herramienta.

- Cuando se encienda el indicador luminoso rojo (4), siga deslizando la herramienta más despacio hasta que ésta emita un sonido y se encienda el indicador luminoso verde superior.

Esto indica la posición de uno de los bordes de la estructura.

◆ Marque esta posición a través del orificio del accesorio de marcar (6).

ESPAÑOL

◆ Siga avanzando con la unidad hasta que los indicadores luminosos se apaguen.
◆ Manteniendo todavía pulsado el botón de encendido/apagado (2), mueva la herramienta en la dirección opuesta.
- Cuando se encienda el indicador luminoso rojo (4), siga deslizando la herramienta más despacio hasta que ésta emita un sonido y se encienda el indicador luminoso verde superior.

Esto indica la posición del otro borde de la estructura.

◆ Marque esta posición a través del orificio del accesorio de marcación (6).

El centro de la estructura se encuentra entre las dos marcas.

Protección del medio ambiente

Herramientas

Black & Decker proporciona facilidades para el reciclado de los productos Black & Decker que hayan llegado al final de su vida útil. Este servicio se proporciona de forma gratuita. Para poderlo utilizar, le rogamos entregue el producto en cualquier servicio técnico autorizado quien se hará carga del mismo en nuestro nombre.

Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnico autorizados e información completa de nuestros servicios de postventa y contactos:

www.2helpU.com.

Baterías

Si usted mismo quiere desechar la herramienta, deben desmontarse las baterías como se describe a continuación y desecharla de acuerdo con la legislación local.

♦ Coloque las baterías en un embalaje adecuado para garantizar que sus terminales no quedan en cortocircuito. Lleve las baterías al punto de reciclado local.

Características técnicas

	LZR1
Voltaje V 9
Tamaño de la batería 6LR61
Clase del láser II
Temperatura de funcionamiento °C 0 - 40
Peso kg 0,45

Declaración CE de conformidad

Black & Decker certifica que estas herramientas han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014, EN 50260

Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es una añadido, y en ningún caso un perjuicio para sus derechos estatutarios. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio.

Si un producto Black & Decker resultará defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que:

◆ El producto haya sido utilizado con propósitos comerciales, profesionales o de alquiler;
◆ El producto haya sido sometido a un uso inadecuado o negligente;
◆ El producto haya sufrido daños causados por objetos o sustancias extrañas o accidentes;
◆ Se hayan realizado reparaciones por parte de personas que no sean los servicios de reparación autorizados o personal de servicios de Black & Decker;

Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al servicio técnico de reparaciones autorizado. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com.
