BRUKSANVISNING Leggera AIR 220 S DOMETIC

4. Fjern skarpe sten og andre rester for at beskytte

5. Fjern alle barduner og bånd.

12. Kontrollér, at alle dele er rene, før de pakkes i

• Silikonespray til lynlåsene

BORTE FRA TELTDUKEN. Sørg for å kjenne tiltakene for brannsikkerhet på stedet. Du må ikke tilberede mat i teltet eller bruke åpen ild. ADVARSEL! Kvelningsfare Sørg for at ventilasjonsåpninger er åpne hele tiden for å unngå kvelning. FORSIKTIG! Fare for personskade! Dette apparatet skal ikke brukes av personer (inkludert barn) med reduserte fysiske, sensoriske eller psykiske evner, eller også manglende erfaring eller kunnskap, med mindre de er under egnet oppsyn eller har fått anvisninger om bruk av apparatet av en person som er ansvarlig for deres sikkerhet. Ikke la barn leke rundt teltet, og påse at alle har på seg egnet beskyttende fottøy. Bardunlinjer er en snublefare og plugger kan være skarpe. Rengjøring og vedlikehold skal ikke utføres av barn uten at de er under oppsyn. Ikke blokker gjennomganger. 5 Leveringsomfang Grande AIR Tour, Rally AIR Tour Komponent Antall Fortelt 1 Pluggsett 1 Sidepanel 2 Frontpanel 2 Gardinsett 1 Snøskjørt (størrelse M ikke tilgjengelig) 1 Håndpumpe 1 Transportveske 1 Monterings- og bruksanvisning 1 Leggera AIR Tour Komponent Antall Fortelt 1 Pluggsett 1 Snøskjørt (størrelse M ikke tilgjengelig) 1 Håndpumpe 1 Transportveske 1 Monterings- og bruksanvisning 1 Rally AIR Tour DA Komponent Antall Fortelt 1 Pluggsett 1 6m koblingsstropp 3 Gardinsett 1 Sidepanel 2 Frontpanel 2 Dørpanel for tilkoblingstunnel 2 Monsunstang for tilkoblingstunnel 1 Håndpumpe 1 Transportveske 2 Monterings- og bruksanvisning 1 6 Tilbehør Tilgjengelig som tilbehør (ikke inkludert i leveransen): Komponent Art.nr. Leggera AIR 220-baldakin 9120000289 Leggera AIR 260-baldakin 9120000288 Grande AIR Tour EXT venstre side

Grande AIR Tour EXT høyre side

Air Tour høyt anneks 9120002348 Air Tour-anneks 9120002349 Air Tour Conservatory 9120002350 Festesett for storm, grå farge 9120002361 Frontpanelnetting Rally/Grande 390 9120000194 91NB MERK Ved festing til de fastmonterte forteltskinnene, er det mulig å bruke tilleggsutstyr som baldakinen, forlengelsen, anneksene og vinterhagen. Ved festing til kassettmarkiseskinner anbefales det å ikke bruke tilleggsutstyr som baldakinen, forlengelsen, anneksene og vinterhagen.

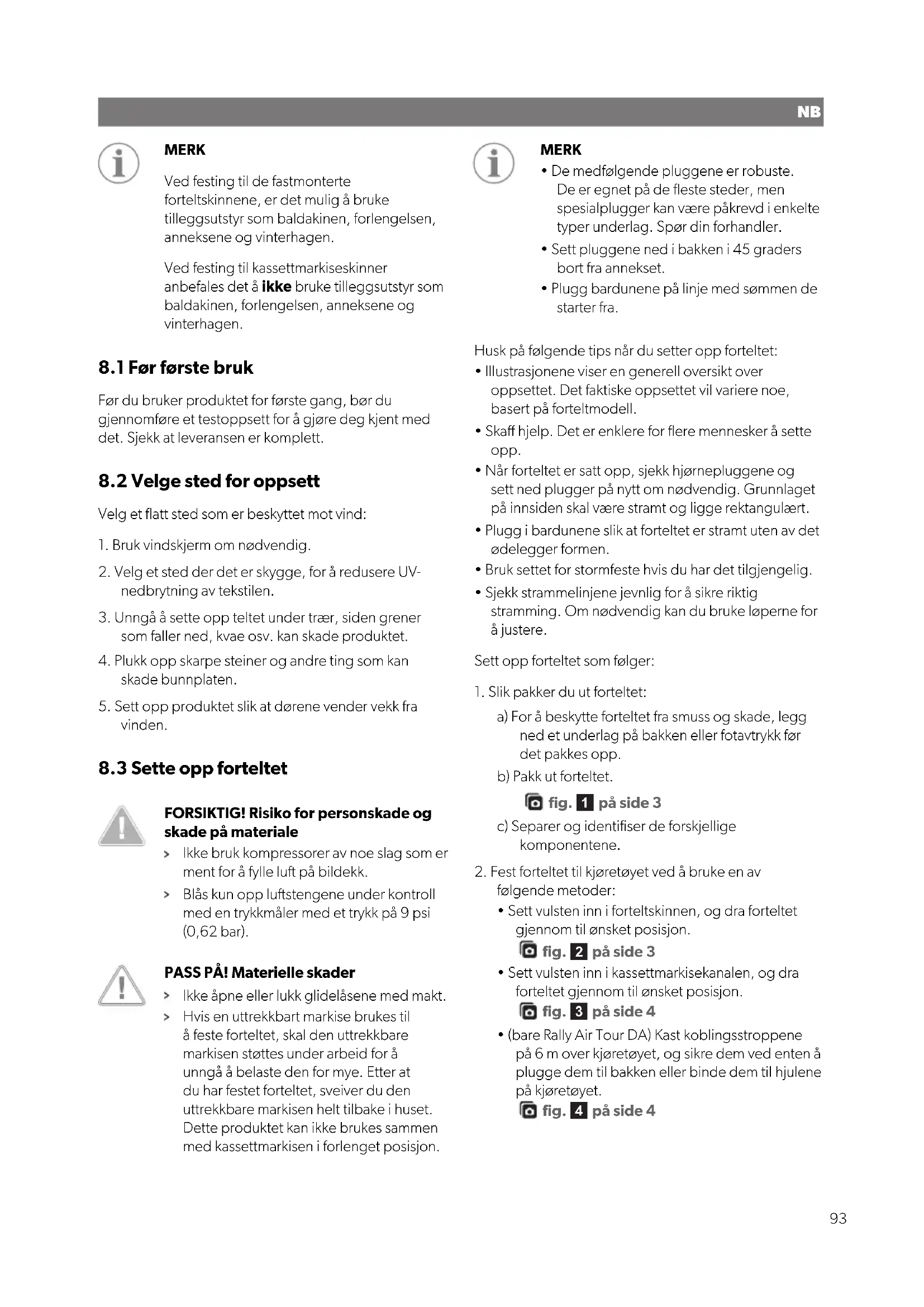

Før du bruker produktet for første gang, bør du gjennomføre et testoppsett for å gjøre deg kjent med det. Sjekk at leveransen er komplett.

8.2 Velge sted for oppsett

3. Unngå å sette opp teltet under trær, siden grener

som faller ned, kvae osv. kan skade produktet.

4. Plukk opp skarpe steiner og andre ting som kan

5. Sett opp produktet slik at dørene vender vekk fra

FORSIKTIG! Risiko for personskade og skade på materiale Ikke bruk kompressorer av noe slag som er ment for å fylle lu på bildekk. Blås kun opp lustengene under kontroll med en trykkmåler med et trykk på 9psi (0,62bar). PASS PÅ! Materielle skader Ikke åpne eller lukk glidelåsene med makt. Hvis en uttrekkbart markise brukes til å feste forteltet, skal den uttrekkbare markisen støttes under arbeid for å unngå å belaste den for mye. Etter at du har festet forteltet, sveiver du den uttrekkbare markisen helt tilbake i huset. Dette produktet kan ikke brukes sammen med kassettmarkisen i forlenget posisjon. MERK

• Illustrasjonene viser en generell oversikt over oppsettet. Det faktiske oppsettet vil variere noe, basert på forteltmodell.

• Skaff hjelp. Det er enklere for flere mennesker å sette opp.

• Når forteltet er satt opp, sjekk hjørnepluggene og sett ned plugger på nytt om nødvendig. Grunnlaget på innsiden skal være stramt og ligge rektangulært.

• Plugg i bardunene slik at forteltet er stramt uten av det ødelegger formen.

• Bruk settet for stormfeste hvis du har det tilgjengelig.

• Sjekk strammelinjene jevnlig for å sikre riktig stramming. Om nødvendig kan du bruke løperne for å justere. Sett opp forteltet som følger:

1. Slik pakker du ut forteltet:

a) For å beskytte forteltet fra smuss og skade, legg ned et underlag på bakken eller fotavtrykk før det pakkes opp. b) Pakk ut forteltet. fig. på side3 c) Separer og identifiser de forskjellige komponentene.

2. Fest forteltet til kjøretøyet ved å bruke en av

• Sett vulsten inn i forteltskinnen, og dra forteltet gjennom til ønsket posisjon. fig. på side3

• Sett vulsten inn i kassettmarkisekanalen, og dra forteltet gjennom til ønsket posisjon. fig. på side4

• (bare Rally Air Tour DA) Kast koblingsstroppene på 6m over kjøretøyet, og sikre dem ved enten å plugge dem til bakken eller binde dem til hjulene på kjøretøyet. fig. på side4 93NB

3. Sikre de to hjørnene ved å plugge båndstroppene til

bakken cirka 5cm under kjøretøyet. fig. på side4

4. Slik pumper du opp forteltet:

a) Lukk alle tappeventilene foran på forteltet. fig. på side5 b) Skru av topphetten på oppblåsningsventilen (vanligvis midt på forteltet). fig. på side5 c) Sett inn pumpen, og pump opp lustangen med et trykk på mellom 3psi og 4psi til å begynne med. fig. på side5 d) Lø forteltet på begge sider for å hjelpe det med å finne riktig form. fig. på side6 e) Fortsett å pumpe til 9psi. f) Fjern pumpen og sett på topphetten til oppblåsningsventilen. fig. på side6

6. (bare Grande AIR Tour, Rally AIR Tour og Leggera

AIR Tour (ikke størrelse M)) Slik fester du snøskjørtet: a) Fest snøskjørtet til forteltskinnen nederst på kjøretøyet ditt. b) Stram de øvre hjørnene ved å binde snorene til chassiset. c) Fest skjørtet ved hjelp av plugger, og stram det ved hjelp av båndstroppene. fig. på side10

3. Lukk alle dører og åpninger.

4. Hvis baldakinstang er montert, trykk den ut av

hylsen. Ikke dra i den.

5. Fjern alle linjer og stropper.

6. Fjern alle plugger mellom hjørnepluggene.

7. Åpne ventilene på hver stang.

10. Brett/rull sammen forteltet mot ventilen for å få ut

13. Hvis forteltet er vått eller fuktig, tørk helt så snart som

mulig. 9 Rengjøring og vedlikehold PASS PÅ! Materielle skader Ikke bruk skarpe eller harde gjenstander eller rengjøringsmidler til rengjøring. Ikke benytt alkoholbaserte materialer, kjemikalier, såper og rengjøringsmidler til rengjøring. Fjern fuglemøkk og kvae så snart som mulig, for å unngå permanent skade på materialet.

1. Ved behov kan produktet rengjøres med rent vann

2. Påfør impregnering mot vann og UV-stråling før hver

FORSIKTIG! Helsefare og fare for materielle skader! I et vått eller fuktig fortelt kan det raskt oppstå mugg Mugg kan også oppstå hvis forteltet står oppe i lange perioder med dårlig ventilasjon Sett opp forteltet helt for rengjøring. Rengjør forteltet på en varm og solrik dag for å være sikker på at materialet tørker godt.

1. Rengjør forteltet.

2. Lu forteltet godt, og sørg for at det er helt tørt før

det ikke utsettes for direkte sollys. 10 Feilretting MERK Under første eksponering for vann, kan det forekomme fuktighet i sømmene. På grunn av denne fuktigheten vil trådene svulme opp og fylle hullene som har oppstått i syprosessen. Et fullt utstyrt reservedelsett skal inneholde:

• reparasjonsteip og reparasjonsløsning

• silikonspray for glidelåsene

• Reserveplugger Alle disse reservedelene kan kjøpes hos enhver anerkjent forhandler av campingvogner og bobiler. Problem Løsningsforslag Det oppstår vanskelighe- ter med å fylle lu i forteltet Sjekk at ventilen er skrudd helt inn i luft- stangen. Sjekk om inflasjonsslan- gen er vridd ved venti- len. Dette kan indikeres ved lyd. Vri opp infla- sjonsslangen. Sjekk at håndpumpen fungerer. En del av forteltet fylles el- ler tømmes ikke for lu Sjekk at alle stengeven- tiler som kobler til luft- stengene, er åpne. Luftstengene har en knekk Fyll på mer lu (9psi / 0,62bar). Luftlekkasje Sjekk at ventilen er skrudd helt inn i luft- slangen og at ringpak- ningen er på plass. Kontroller at topphet- ten på ventilen er festet godt. Kontroller for punkte- ringer, se Reparere en punktering i luftstangen på side96. Kontroller om sømme- ne har lekkasjer, skadd teip eller fuktige områ- der. Vannlekkasje Hvis ikke du finner noen lekkasjer, se Kon- dens på side96. 95NB Problem Løsningsforslag Hvis du finner lekkasjer, påføres sømforsegling. Bruk reparasjonsteip for å forsegle tekstilen. Ri i tekstilen Få reparasjoner utført av en autorisert spesia- list.

• Et fall i temperatur Sterk kondens kan renne ned innsiden av taket og dryppe fra bindinger, tape og andre innvendige beslag og kan forveksles med lekkasje. Øk ventilering ved å åpne dører og/eller vinduer. Pass på at materialet ikke er kontinuerlig fuktig. Ved behov må du tørke det fullstendig for å unngå muggvekst. Installer et vanntett underlag.

oppblåsbare slangen skal bli synlig.

6. Fyll litt lu inn i den oppblåsbare slangen.

9. Bruk reparasjonsteipen og reparer løsningen for å

10. Lukk den oppblåsbare slangen inn i den

beskyttende hylsen igjen.

• Kopi av kvitteringen med kjøpsdato
