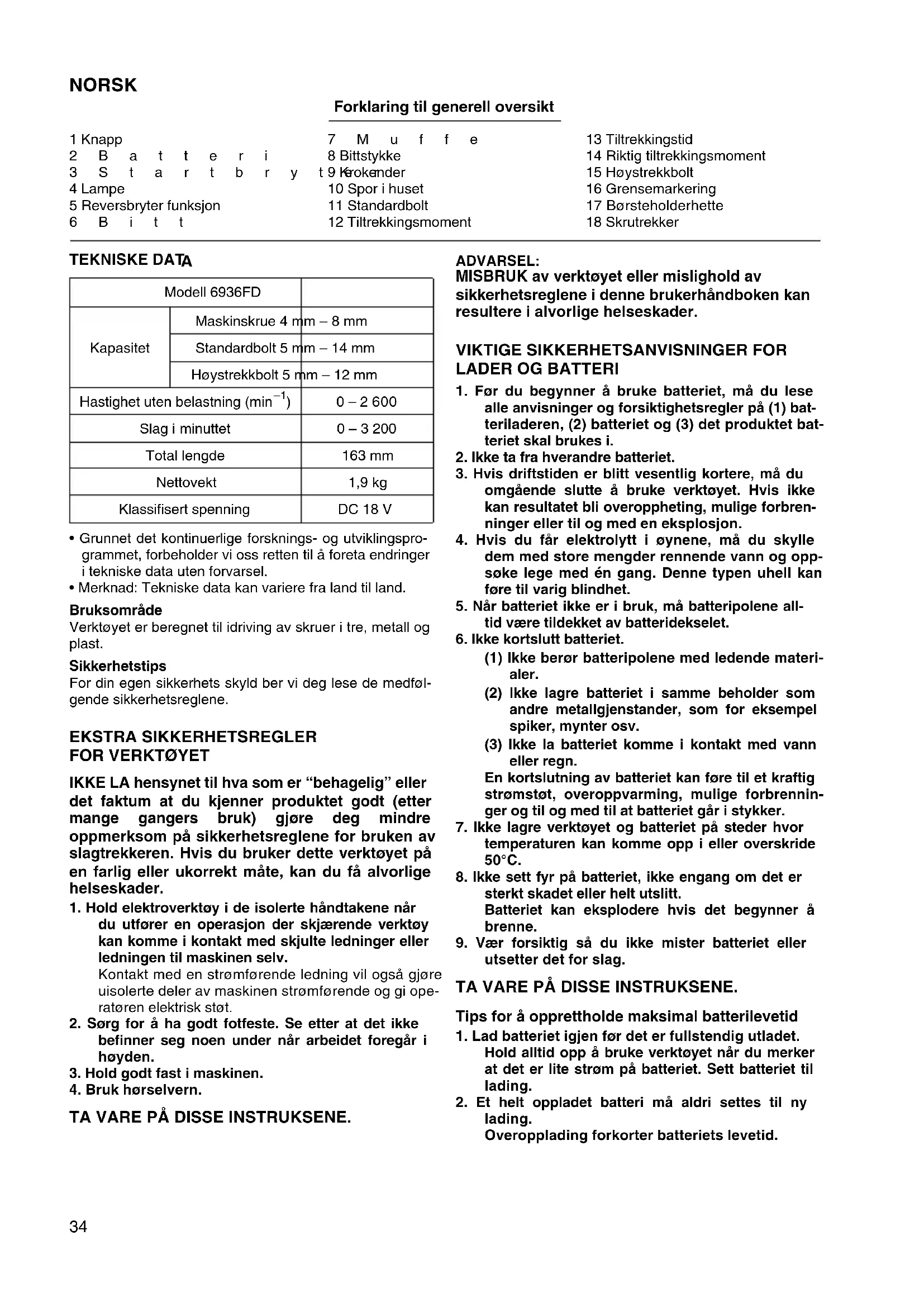

BRUKSANVISNING 6936FD MAKITA

sted, hvor temperaturen kan nå eller overstige 50°C.

gen og derved reduceres drejningsmomentet.

• Grunnet det kontinuerlige forsknings- og utviklingspro- grammet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.

• Merknad: Tekniske data kan variere fra land til land. Bruksområde Verktøyet er beregnet til idriving av skruer i tre, metall og plast. Sikkerhetstips For din egen sikkerhets skyld ber vi deg lese de medføl- gende sikkerhetsreglene. EKSTRA SIKKERHETSREGLER

IKKE LA hensynet til hva som er “behagelig” eller det faktum at du kjenner produktet godt (etter mange gangers bruk) gjøre deg mindre oppmerksom på sikkerhetsreglene for bruken av slagtrekkeren. Hvis du bruker dette verktøyet på en farlig eller ukorrekt måte, kan du få alvorlige helseskader.

1. Hold elektroverktøy i de isolerte håndtakene når

du utfører en operasjon der skjærende verktøy kan komme i kontakt med skjulte ledninger eller ledningen til maskinen selv. Kontakt med en strømførende ledning vil også gjøre uisolerte deler av maskinen strømførende og gi ope- ratøren elektrisk støt.

2. Sørg for å ha godt fotfeste. Se etter at det ikke

befinner seg noen under når arbeidet foregår i høyden.

TA VARE PÅ DISSE INSTRUKSENE. ADVARSEL: MISBRUK av verktøyet eller mislighold av sikkerhetsreglene i denne brukerhåndboken kan resultere i alvorlige helseskader.

1. Før du begynner å bruke batteriet, må du lese

alle anvisninger og forsiktighetsregler på (1) bat- teriladeren, (2) batteriet og (3) det produktet bat- teriet skal brukes i.

2. Ikke ta fra hverandre batteriet.

3. Hvis driftstiden er blitt vesentlig kortere, må du

omgående slutte å bruke verktøyet. Hvis ikke kan resultatet bli overoppheting, mulige forbren- ninger eller til og med en eksplosjon.

4. Hvis du får elektrolytt i øynene, må du skylle

dem med store mengder rennende vann og opp- søke lege med én gang. Denne typen uhell kan føre til varig blindhet.

5. Når batteriet ikke er i bruk, må batteripolene all-

tid være tildekket av batteridekselet.

6. Ikke kortslutt batteriet.

(1) Ikke berør batteripolene med ledende materi- aler. (2) Ikke lagre batteriet i samme beholder som andre metallgjenstander, som for eksempel spiker, mynter osv. (3) Ikke la batteriet komme i kontakt med vann eller regn. En kortslutning av batteriet kan føre til et kraftig strømstøt, overoppvarming, mulige forbrennin- ger og til og med til at batteriet går i stykker.

7. Ikke lagre verktøyet og batteriet på steder hvor

sterkt skadet eller helt utslitt. Batteriet kan eksplodere hvis det begynner å brenne.

9. Vær forsiktig så du ikke mister batteriet eller

utsetter det for slag. TA VARE PÅ DISSE INSTRUKSENE. Tips for å opprettholde maksimal batterilevetid

1. Lad batteriet igjen før det er fullstendig utladet.

Hold alltid opp å bruke verktøyet når du merker at det er lite strøm på batteriet. Sett batteriet til lading.

)0–2600 Slag i minuttet 0 – 3 200 Total lengde 163 mm Nettovekt 1,9 kg Klassifisert spenning DC 18 V35

3. Lad opp batteriet ved romtemperatur, dvs.

10°C – 40°C. Hvis batteriet er varmt, må det få avkjøle seg før lading.

4. Lad nikkelmetallhybrid-batteriet når du ikke har

brukt det på mer enn seks måneder. FUNKSJONSBESKRIVELSE NB!

• Forviss deg alltid om at verktøyet er slått av og at batte- riet er fjernet før du justerer verktøyet eller kontrollerer dets funksjoner. Installere eller fjerne batteriet (Fig. 1)

• Slå alltid av verktøyet før batteriet settes inn eller fjer- nes.

• Fjern batteriet ved å trekke det ut av verktøyet mens du trykker på knappene på begge sider av batteriet.

• Sett inn batteriet ved å holde tungen på batteriet kanti- kant med sporet i huset og la det gli på plass. Batteriet må alltid skyves helt inn, til det går i lås med et lite klikk. Hvis ikke, kan det komme til å falle ut av verktøyet og skade deg eller eller andre personer i nærheten.

• Ikke bruk makt når du setter i batteriet. Hvis batteriet ikke glir lett når det settes inn, betyr det at det ikke set- tes inn på riktig måte. Bruke startbryteren (Fig. 2) NB!

• Før du setter batteriet inn i verktøyet, må du alltid kon- trollere at startbryteren starter verktøyet som den skal og går tilbake til ”AV”-stilling når den slippes. Start verktøyet ved å klemme inn startbryteren. Verktøy- hastigheten økes ved å øke presset på startbryteren. Slipp startbryteren for å stoppe. Elektrisk brems Dette verktøyet er utstyrt med en elektrisk brems. Hvis verktøyet gjentatte ganger ikke stopper etter at startbry- teren er sluppet, må det til service i et autorisert Makita- serviceverksted. Tenne frontlampen (Fig. 3) NB!

• Unngå å se direkte mot lyset eller rett inn i lyskilden. Trykk inn startbryteren for å tenne lampen. Lampen lyser så lenge startbryteren holdes inne. MERKNAD:

• Bruk en tørr klut til å tørke urenheter av lampelinsen. Vær forsiktig så det ikke blir riper i lampelinsen, da dette kan redusere lysstyrken. Reversere dreieretningen (Fig. 4) Dette verktøyet har en reversbryter som brukes til å endre dreieretningen. Trykk inn reversbryteren fra A- siden for rotasjon med urviserne, og fra B-siden for rota- sjon mot urviserne. Når reversbryteren er i midtstilling, kan ikke startbryteren trykkes inn. NB!

• Før verktøyet tas i bruk, må alltid dreieretningen kon- trolleres.

• Bruk reversbryteren kun når verktøyet har stoppet helt. Hvis dreieretningen endres før verktøyet har stoppet helt, kan det bli ødelagt.

• Når verktøyet ikke er i bruk, skal reversbryteren alltid stilles i midtstilling. SAMMENSETTING NB!

• Forviss deg alltid om at verktøyet er slått av og at batte- riet er fjernet før du utfører noe arbeid på verktøyet. Installere eller fjerne skruebitt eller muffebitt (Fig. 5) Bruk kun skruebitt eller muffebitt som vist på figuren. Ikke bruk noen annen type skruebitt eller muffebitt. For land i Europa og Nord- og Sør-Amerika, Australia og New Zealand Gjelder andre land

1. Installer bittet ved å trekke muffen i pilens retning og

sette det inn i muffen så langt som mulig. Slipp så muffen for å låse fast bittet. (Fig. 6)

2. Installer bittet ved å trekke muffen i pilens retning og

sette bittstykket og bittet inn i muffen så langt de går. Bittstykket settes inn med den spisse enden først. Slipp deretter muffen for å låse fast bittet. (Fig. 7) Fjern bittet ved å trekke muffen i pilens retning og trekke bittet ut med en bestemt bevegelse. MERKNAD:

• Hvis bittet ikke er stukket dypt nok inn i muffen, vil ikke muffen gå tilbake til sin opprinnelige stilling, og bittet vil ikke være låst. I så fall må du prøve å sette inn bittet igjen i samsvar med instruksjonene ovenfor. Krok (Fig. 8) Kroken er praktisk å henge opp verktøyet med for kortere tid. Den kan fjernes uten bruk av verktøy. Den kan mon- teres på begge sider av verktøyet. Montere og avmontere kroken A) Avmontere Ta batteriet ut av verktøyet. Plasser verktøyet på en stabil og jevn overflate. Trekk den ene krokenden ut og skyv den nedover. (Fig. 9) Trekk ut den andre enden på samme måte. (Fig. 10) Hold kroken i denne stillingen og drei den til den står i 90° vinkel, og fjern den ved å trekke den i pilens retning, som vist på figuren. (Fig. 11, 12 og 13) B) Montere Ta batteriet ut av verktøyet. Plasser verktøyet på en stabil og jevn overflate. Hold begge krokendene i øvre stilling og trekk dem litt fra hverandre. (Fig. 14) Sett inn begge endene av kroken, en av gangen, i spo- rene i verktøyhuset. (Fig. 15 og 16) Hold kroken i denne stillingen og drei den oppover til den står i 90° vinkel, og skyv begge endene så langt de går i pilens retning, som vist på figuren. (Fig. 17 og 18) A= 12mm B= 9mm Bruk bare disse bitttypene. Følg pro- sedyre (1). (Merk!) Bittstykket er ikke påkrevet. A= 17mm B= 14mm Følg prosedyre (1) for å installere disse typene bitt. (Merk!) Makita-bitt er av denne typen. A= 12mm B= 9mm Følg prosedyre (2) for å installere disse typene bitt. (Merk!) Bittstykket er påkrevet for installering av bitt.36 BRUK Riktig tiltrekkingsmoment kan variere, avhengig av typen og størrelsen av skruen/bolten, materialet i det arbeids- stykket som skal festes osv. Forholdet mellom tiltrek- kingsmoment og tiltrekkingstid er vist på figurene. (Fig. 19 og 20) Hold verktøyet i et fast grep og plasser spissen av skrue- bittet i skruehodet. Legg så mye vekt forover på verktøyet at bittet ikke glir av skruen, og trykk på bryteren for å sette maskinen i gang. MERKNAD:

• Bruk riktig bitt for hodet til den skruen/bolten du ønsker å bruke.

• Når du skrur inn skruer av M8-størrelse eller mindre, må du forsiktig justere trykket på bryteren, så skruen ikke blir ødelagt.

• Hold verktøyet slik at det peker rett mot skruen.

• Hvis du strammer skruen lengre tid enn vist på figu- rene, vil skruen eller spissen av skruebittet muligens bli overbelastet, slitt, ødelagt el.l. Før jobben påbegynnes må du alltid teste for å finne riktig tiltrekkingstid for skruen. Tiltrekkingsmomentet påvirkes av en lang rekke faktorer, herunder følgende: Etter at skruen er trukket til, må du alltid kontrollere momentet med en momentnøkkel.

1. Når batteriet er nesten helt utladet, vil spenningen

Hvis det brukes et skruebitt eller muffebitt av feil størrelse, vil tiltrekkingsmomentet reduseres.

4. Måten verktøyet holdes på og materialets posisjon

5. Når verktøyet brukes ved lav hastighet, vil tiltrek-

kingsmomentet reduseres. VEDLIKEHOLD NB!

• Forviss deg alltid om at verktøyet er slått av og at batte- riet er fjernet før du foretar inspeksjon eller vedlikehold. Skifte kullbørster (Fig. 21 og 22) Fjern og kontroller kullbørstene med jevne mellomrom. Skift dem når de begynner å bli slitt ned mot grensemar- keringen. Hold kullbørstene rene, og la dem gli fritt i hol- derne. Begge kullbørstene bør skiftes samtidig. Bruk kun identiske kullbørster. Bruk en skrutrekker til å fjerne hettene på børstehol- derne. Ta ut de slitte kullbørstene, sett inn de nye og fest hettene på børsteholderne. For å opprettholde produktets SIKKERHET og PÅLITE- LIGHET, må reparasjoner og annet vedlikeholdsarbeid eller justeringer bare utføres av et Makita-godkjent servi- ceverksted, og det må alltid benyttes Makita reservede- ler. TILBEHØR NB!

• Dette tilbehøret eller utstyret anbefales til å brukes med ditt Makita-verktøy som er spesifisert i denne bruksan- visningen. Bruk av annet tilbehør eller utstyr kan med- føre risiko for personskader. Tilbehør og utstyr må bare bruk til de formål de er beregnet til. Kontakt nærmeste Makita-serviceverksted dersom du trenger videre opplysninger angående tilbehøret.

• Ulike typer originale batterier og ladere fra Makita.
