6936FD - Schroevendraaier MAKITA - Gratis gebruiksaanwijzing en handleiding

Producttype	Accu-slagbitschroevendraaier
Merk	Makita
Model	6936FD
Schroefcapaciteit (machinebout)	4 mm - 8 mm
Schroefcapaciteit (standaard bout)	5 mm - 14 mm
Schroefcapaciteit (hogesterktebout)	5 mm - 12 mm
Onbelast toerental	0 - 2 600 tpm
Slagen per minuut	0 - 3 200 slagen/min
Totale lengte	163 mm
Netto gewicht	1,9 kg
Nominale spanning	18 V gelijkstroom
Voeding	Lithium-ion accu (niet inbegrepen)
Elektrische rem	Ja
Variabele snelheid	Ja (progressieve trekker)
Rotatierichtingsomkeer	Ja (vooruit/achteruit + neutraalstand)
LED-verlichting	Ja (geïntegreerd)
Ophanghaak	Ja (verwijderbaar, links of rechts te installeren)
Type boorkop	Sleutelloos (zeskantige bitopname 6,35 mm)
Geluidsdrukniveau	94 dB(A)
Geluidsvermogensniveau	105 dB(A)
Trilling (gewogen versnelling)	6,5 m/s²
Onderhoud	Regelmatige vervanging van koolborstels (slijtstreep)
Reserveonderdelen	Koolborstels, koolborstelhouders, bits
Repareerbaarheid	Erkend Makita servicecentrum

Veelgestelde vragen - 6936FD MAKITA

Hoe installeer of verwijder ik de accu op de Makita 6936FD accu-slagbitschroevendraaier?

Zorg ervoor dat het gereedschap spanningsloos is. Om de accu te verwijderen, drukt u op de zijknoppen en trekt u deze naar buiten. Om deze te installeren, lijnt u de lip van de accu uit met de inkeping in de behuizing, schuif deze erin tot u een klik hoort. Forceer niet als deze niet gemakkelijk past.

Hoe stel ik de draairichting van de schroefmachine in?

Gebruik de omkeerschakelaar boven de trekker. Duw de hendel naar links (kant A) voor rechtsom, naar rechts (kant B) voor linksom. De neutrale stand vergrendelt de trekker. Verander alleen van richting nadat het gereedschap volledig tot stilstand is gekomen.

Hoe installeer ik een bit op de Makita 6936FD?

Trek de huls naar voren, steek de bit volledig in de bitopname, laat dan de huls los. Zorg ervoor dat de bit goed vergrendeld is. Voor lange bits gebruikt u indien nodig een bitverlengstuk.

Wat is de maximale schroefcapaciteit van dit gereedschap?

De schroefmachine kan machinebouten van 4 tot 8 mm, standaard bouten van 5 tot 14 mm en hogesterktebouten van 5 tot 12 mm schroeven. Het daadwerkelijke koppel hangt af van het materiaal en de aandraaitijd.

Hoe onderhoud ik de koolborstels van de Makita 6936FD schroefmachine?

Verwijder regelmatig de koolborstelhouders met een schroevendraaier. Controleer de slijtage van de koolborstels: vervang ze wanneer ze de slijtgrensstreep bereiken. Beide koolborstels moeten tegelijkertijd worden vervangen door identieke modellen.

Waarom stopt de schroefmachine niet onmiddellijk na het loslaten van de trekker?

De schroefmachine is uitgerust met een elektrische rem. Als deze niet snel stopt, is de rem mogelijk defect. Laat het gereedschap repareren in een erkend Makita servicecentrum.

Wat zijn de belangrijke veiligheidsmaatregelen die moeten worden nageleefd?

Draag een gehoorbeschermer, houd het gereedschap stevig vast, kijk niet rechtstreeks in de LED en zorg ervoor dat u geen verborgen elektrische draden raakt. Gebruik altijd Makita-onderdelen en volg de meegeleverde veiligheidsinstructies.

Hoe gebruik ik de ophanghaak van het gereedschap?

De verwijderbare haak dient om het gereedschap tijdelijk op te hangen. Om deze te installeren, steekt u de uiteinden van de haak in de groeven van de behuizing en draait u deze omhoog. Verwijderen doe je door de uiteinden uit elkaar te spreiden en omlaag te draaien.

Welk type accu is compatibel met de Makita 6936FD?

Gebruik alleen originele Makita-accu's van 18 V, bij voorkeur nikkel-metaalhydride of lithium-ion. Houd u aan de laadtemperaturen (10°C tot 40°C) en laad geen reeds volle accu op.

Hoe reinig en onderhoud ik de schroefmachine?

Verwijder voor onderhoud de accu. Reinig de LED-lens met een droge doek. Controleer regelmatig de koolborstels en vervang ze bij slijtage. Laat reparaties uitvoeren door een erkend servicecentrum om de veiligheid te garanderen.

GEBRUIKSAANWIJZING 6936FD MAKITA

1 K n o p
2 Accu
3 Trekschakelaar
4 L a m p
5 Omkeerschakelaar
6 Bit

Verklaring van algemene gegevens

7 Bus
8 Inzetstuk
9 Haakuiteinden
10 Groef in het huis
11 Standaardbout
12 Aandraaimoment

13 Aandraaitijd
14 Juiste aandraaimoment
15 Bout met hoge trekvastheid
16 Limietmarkering
17 Dop van koolborstelhouser
18 Schroevendraaier

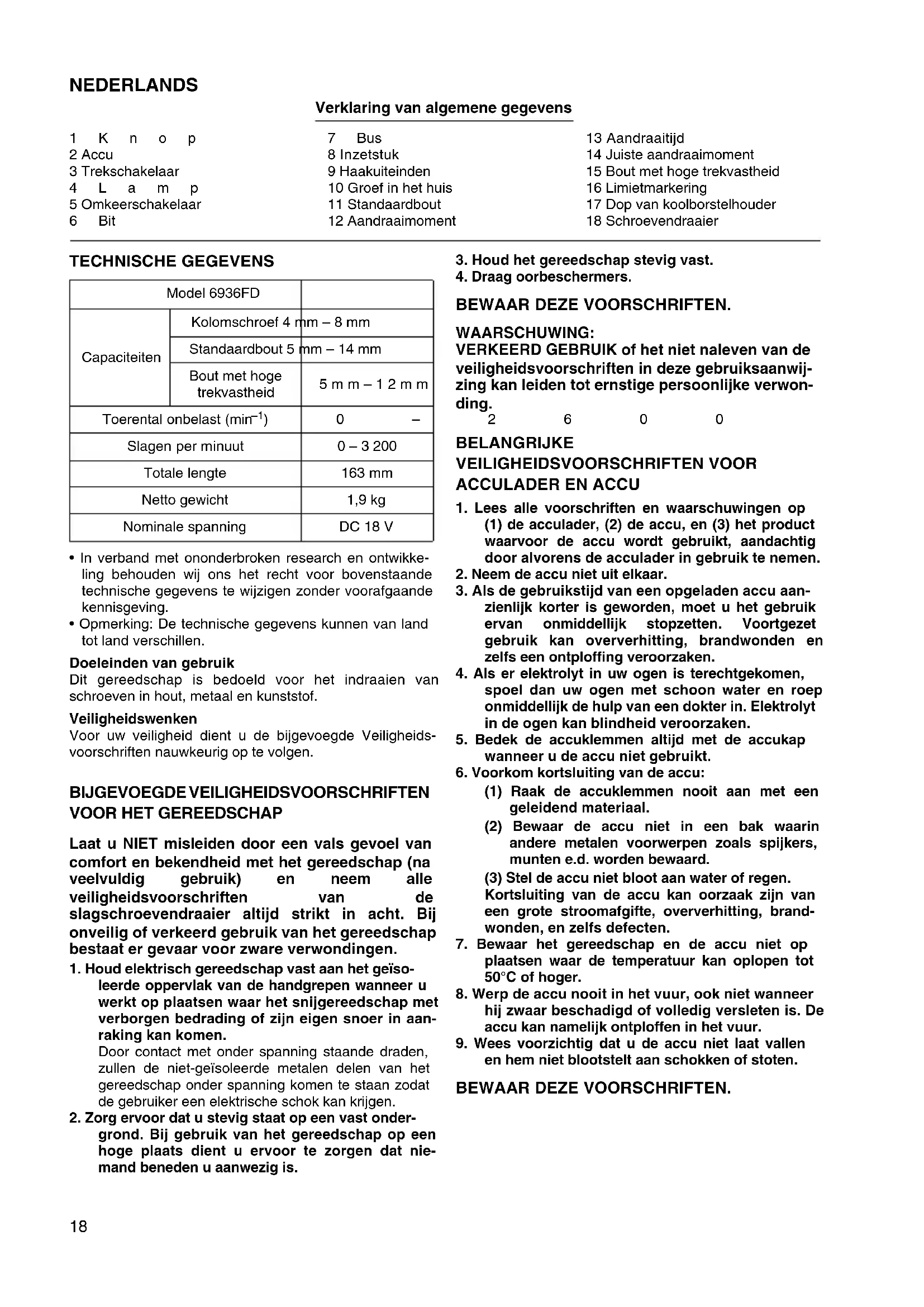

TECHNISCHE GEGEVENS

Model 6936FD
Capaciteiten	Kolomschroef 4 mm - 8 mm
	Standaardbout 5 mm - 14 mm
	Bout met hoge trekvastheid	5 m m - 1 2 m m
Toerental onbelast (min-1)		0 -
Slagen per minuut		0 - 3 200
Totale lengte		163 mm
Netto gewicht		1,9 kg
Nominate spanning		DC 18 V

• In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens konnen van land tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het indraaien van schroeven in hout, metaal en kunststof.

Veiligheidswenken

Voor uw veriligeid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.

BIJGEVOEGDE VEILIGHEIDSVOORSCHRIFTEN VOOR HET GEREEDSCHAP

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle verilgheidsvoorschriften van de slagschroevendraaier altijd strikt in alot. Bij onveilig of verkeerd gebruik van het gereedschap bestaat er gevaar voor zware verwondingen.

1. Houd elektrisch gereedschap vast aan het geisoleerde oppervlak van de handgrepen wanner u werkt opplaatsen waar het snijgereedschap met verborgen bedrading of zich eigenaenor in aanraking kan komen. Door contact met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

2. Zorg ervoor dat u stevig staat op een vast ondergrond. Bij gebruik van het gereedschap op een hogeplaats dient u ervoor te zorgen dat niemand beneden u aanwezig is.

3. Houd het gereedschap stevig vast.

4. Draag oorbeschemers.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

VERKEERD GEBRUIK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige persoonlijke verwonding.

2 6 0 0

BELANGRIJKE

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.
2. Neem de accu Niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden,要去 u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting,brandwonden en zichs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen isterechtgekomen, spoel dan uw ogen met schoon water en roep onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemen altijd met de accukap wanner u de accu Niet gebruikt.
6. Voorkom kortsluiting van de accu:

(1) Raak de accuklemen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.

(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zichn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook nicht wanneer hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet bloatstelt aan schokken of stoten.

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is.
   Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Als u de accu te veel oplaadt, za hij minder lang meegaan.
3. Laad de accu op bij een kamertemperatuur tussen 10^ en 40^ . Laat een warme accu afkoelen alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens wanner u hem langer dan zes maanden nicht hebt gebruikt.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

Installeren of verwijderen van de accu (Fig. 1)

• Schakel het gereedschap altijd uit alvorens de accu te installereren of te verwijderen.
• Om de accu te verwijderen, haalt u hem uit het gereed-schap verwijl u de knappen op beiden zichden van de accu indrukt.
• Om de accu erin te steken, past u de tong op de accu in de groef in het gereedschapshuis, en cervolgens schuift u de accu erin. Schuif de accu altijd zo ver möglichk erin totdat hij op+zijn plaats vastklikt. Als u dit Niet goed doet, kan de accu per ongeluk uit het gereedschap vallen zodat u of anderen in de omgeving verwondeningen oplopen.
• Probeer nooit om de accu met geweld erin te duwen. Als de accu er Niet gemakkelijk ingaat, betekent dit dat u hem nicht op de juiste wijze erin steekt.

Werking van de trekschakelaar (Fig. 2)

LET OP:

• Alvorens de accu in het gereedschap teplaatsen, moet u algtd controlleren of de trekschakelaar goed werk en bij het loslaten maar de "OFF" positie terugkeert.

Om het gereedschap te starten, drukt u gewoon de trekschakelaar in. Hoe harder u de schakelaar indrukt, hoe sneller het gereedschap draait. Laat de schakelaar los om het gereedschap te stoppen.

Elektrische rem

Dit gereedschap is uitergerust met een elektrische rem. Als het herhaaldelijk gebeurt dat het gereedschap na het los-laten van de trekschakelaar Niet direct stopt, moet u het gereedschap latent nazien door een Makita servicecentrum.

Aanzetten van de Voorlamp (Fig. 3)

LET OP:

• Kijk Niet direct in het lamplicht of in de Lichtbron.

Druk de trekschakelaar in om de lamp aan te zetten. De lamp blijft branden zolang als de trekschakelaar worden ingedrukt.

OPMERKING:

• Gebruik een droge doeck om vuil op de lamp eraf te vegen. Pas op dat u geen krassen maakt op de lampens,,ondat de verlichtingssterkte daardoor kan verminderen.

Werking van de omkeerschakelaar (Fig. 4)

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf zichde A voorrechtse draairichting, of vanaf zichde B voor linkse draairichting.

Wonneer deze schakelaar in de neutrale stand staat, kan de trekschakelaar Niet worden ingedrukt.

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te starten.
• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekommen. Als u de draairichting verandert verwijl het gereedschap nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar altijd in de neutrale stand wanner u het gereedschap Niet gebruikt.

INEENZETTEN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Aanbrengen of verwijderen van de schroefbit of schroefdop (Fig. 5)

Gebruik uitsluitend de schroefbit of schroefdop die hieronder is afgebeeld. Gebruik geen andere schroefbits of schroefdappen.

Voor Europese en Noord- en Zuid-Amerikaanse landen, Australie en Nieuw-Zeeland

A= 12 mm B= 9 mm

Gebruik alleen dit type bits. Volg proce- dure (1). (Opmerking) Een inzetstuk is nicht nodig.

Voor andere landen

A = 17 mm B = 14 mm	Volg procedure (1) om dit type bits aan te brengen. (Opmerking) Makita bits় van dit type.
A = 12 mm B = 9 mm	Volg procedure (2) om dit type bits aan te brengen. (Opmerking) Voor het aanbrengen van de bit is een inzetstuk nodig.

1. Om de bitaan te brengen, trekt u de bus in de rich- ting van de pijl en dan steekt u de bit zo ver möglichk in de bus. Laat daarna de bus los om de bit vast te zetten.(Fig.6)
2. Om de bit aan te brengen, trekt u de bus in de rich- ting van de pijl en dan steekt u het inzetstuk en de bit zo ver möglichk in de bus. Het inzetstuk dient met..., gespunte uiteinde waar binnen gekeerd in de bus te worden gestoken. Laat daarna de bus los om de bit vast te zetten. (Fig. 7)

Om de bit te verwijderen, trekt u de bus in de richting van de pijl en dan trekt u de bit krachtig eruit.

OPMERKING:

Als de bit Niet diep genoeg in de bus worden gestoken, za de bus Niet maarhaar oorspronkelijke positie terugkeren en zal de bit Niet goed vastzitten. In dat geval dient u de bit opniew erin te steken volgens de bovenstaande procedure.

Haak (Fig. 8)

De haak is nuttig om het gereedschap tijdelijk op te hangen. U knot de haak verwijderen wonneer u het gereed-schap Niet gebruikt. De haak kan aan een van beiden zichden van het gereedschap worden geinstalleerd.

Installeren en verwijderen van de haak

A) Verwijderen

Verwijder de accu van het gereedschap.

Plaats het gereedschap op een stabel en effen oppervlak.

Druk een uiteinde van de haak maar buiten en schuif tegelijk maar beneden. (Fig. 9)

Doe hetzelfde voor het andere uiteinde van de haak. (Fig. 10)

Draai de haak vanuit deze positie 90^ waar beneden en verwijder de haak door hem in de richting van de pijl te trekken zoals afgebeeld. (Fig. 11, 12 en 13)

B) Installeren

Verwijder de accu van het gereedschap.

Plaats het gereedschap op een stabel en effen oppervlak.

Houd de haak met beiden uiteinden maar boven en spreid het bovenste gedeelte van de haak. (Fig. 14)

Steek beiden uiteinden van de haak een voor een in de groeven in hetuis van het gereedschap. (Fig. 15 en 16)

Draai de haak vanuit deze positie 90^ maar boven en duw beiden haakuiteinden volledig in de richting van de pij zoals afgebeeld. (Fig. 17 en 18)

BEDIENING

Het juiste aandraaimoment kan verschillen afhankelijk van het soort en de maat van de schroef/bout, het materiaal van het te bevestigen werkstuk, enz. De verhoudingCUSen het aandraaimoment en de aandraaitijd is aangegeven in de figuren. (Fig. 19 en 20)

Houd het gereedschap stevig vast enplaats de punt van de schroefbit in de schroefkop. Oefen zoveel kracht op het gereedschapuit als nodig is om de schroefbit op+zijn plaats te honden. Schakel verwolgens het gereedschap in om de bediening te starten.

OPMERKING:

• Gebruik.altijd de bit die geschikt is voor de kop van de aan te draaien schroef/bout.
• Voor het vastdraaien van M8 ofkleinere schroeven, dient u met zorg de druk op de trekschakelaar te regelen zodat de schroef Niet beschadigd worden.
• Houd het gereedschap alsijdrecht op de schroef.
• Als u de in de figuren aangegeven aandraaaitijden overschrijdt, kan de schroef of de punt van de schroefbit overbelast worden, doldraaien, beschadigd raken, enz. Neem waarom eerst een proefje om de juiste aandraaaitijd voor de schroef te bepalen.

Het aandraaimoment wordt beinvloed door een groot aantal verschillende factoren, waaronder de volgende. Controller na het vastdraaien algijd het aandraaimoment met een momentsleutel.

1. Wanner de accu bjna leeg is, neemt de spanning af en verminder het aandraaimoment.
2. Schroefbit of schroefdop

Het aandraaimoment verminder als u Niet een schroefbit of schroefdop van de juiste maat gebruikt.

1. Bout

Zelfs wanner het koppelcoefficient overeenkomt met de boutklasse, hangt het juiste aandraaimoment af van de boutdiameter.
Zelfs wonneer de boutdiameters gelijk+zijn,hangt het juiste aandraaimoment af van het koppelcoeffcient,de boutklasse en de boutlengte.

1. De manier van vasthouden van het gereedschap en de positie waar de schroef in het materiaal worden gedraaid, hebben een invloed op het aandraaimoment.
2. Bij lagere toerentallen worden ook het aandraaimomentkleiner.

ONDERHOUD

LET OP:

• Zorg alltijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.

Vervangen van de koolborstels (Fig. 21 en 22)

Verwijder en controller regelmatig de koolborstels. Vervang de koolborstels wonneer ze tot aan de limietmarketing versleten zijn. Houd de koolborstels schoon zodat zo得益 in de houders gijden. Beide koolborstels dienen tegetelijkertijd te worden verrangen. Gebruik uitsluitend identieke koolborstels.

Gebruik een schroevendraaier om de dappen van de koolborstelhoulders te verwijderen. Haal de versleten borstels eruit, steek de neue erin, en zet de dappen weer goed vast.

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparations en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecentrum, en dat uitsluitend met gebruik van Makita verrangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijzijnde Makita Servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.

• Schroefbits
• Diverse types originele Makita accu's en acculaders
• Plastic draagkist

Wij verklaren hierbijuitsuitend op eigenverantwoordelijkheid dat dit Produk t voldoet aan de volgende normen van genormaliseerde documenten,

EN60745, EN55014

in overeenstemming met de richtlijnen van de Raad 89/336/EEC en 98/37/EC.
