Produkttyp	Sladdlös mutterdragare
Märke	Makita
Modell	6936FD
Skruvkapacitet (maskinskruvar)	4 mm - 8 mm
Skruvkapacitet (standardbultar)	5 mm - 14 mm
Skruvkapacitet (höghållfasta bultar)	5 mm - 12 mm
Tomgångsvarvtal	0 - 2 600 varv/min
Slag per minut	0 - 3 200 slag/min
Total längd	163 mm
Nettovikt	1,9 kg
Märkspänning	18 V DC
Strömförsörjning	Litiumjonbatteri (ingår ej)
Elektrisk broms	Ja
Varvtalsreglering	Ja (steglös avtryckare)
Rotationsomkopplare	Ja (fram/bak + neutralläge)
LED-belysning	Ja (inbyggd)
Upphängningskrok	Ja (avtagbar, montering vänster eller höger)
Chucktyp	Nyckelfri (sexkantshållare 6,35 mm)
Ljudtrycksnivå	94 dB(A)
Ljudeffektsnivå	105 dB(A)
Vibration (vägd acceleration)	6,5 m/s²
Underhåll	Regelbundet byte av kol (slitagemarkering)
Reservdelar	Kol, kolhållarlock, bits
Reparerbarhet	Makita auktoriserat servicecenter

Vanliga frågor - 6936FD MAKITA

Hur installerar eller tar jag bort batteriet på Makita 6936FD ?

Se till att verktyget är avstängt. För att ta bort batteriet, tryck på sidoknapparna och dra ut det. För att installera, rikta in batteriets flik mot hålet i höljet och skjut in det tills det klickar. Tvinga inte om det inte går lätt.

Hur ställer jag in rotationsriktningen på mutterdragaren?

Använd omkopplaren ovanför avtryckaren. Skjut spaken åt vänster (A-sidan) för medurs rotation, åt höger (B-sidan) för moturs. Neutralläget låser avtryckaren. Ändra endast riktning efter att verktyget har stannat helt.

Hur installerar jag ett bits på Makita 6936FD?

Dra hylsan framåt, sätt i bitsen helt i hållaren, släpp sedan hylsan. Kontrollera att bitsen är ordentligt låst. För långa bits, använd en bitsförlängare om det behövs.

Vilken är den maximala skruvkapaciteten för detta verktyg?

Mutterdragaren kan skruva maskinskruvar från 4 till 8 mm, standardbultar från 5 till 14 mm och höghållfasta bultar från 5 till 12 mm. Det faktiska vridmomentet beror på materialet och åtdragningstiden.

Hur underhåller jag kolen på Makita 6936FD?

Ta regelbundet bort kolhållarlocken med en skruvmejsel. Kontrollera kolens slitage: byt ut dem när de når slitagemärket. Båda kolen måste bytas samtidigt med identiska modeller.

Varför stannar inte mutterdragaren omedelbart när jag släpper avtryckaren?

Mutterdragaren är utrustad med en elektrisk broms. Om den inte stannar snabbt kan bromsen vara defekt. Låt verktyget repareras på ett auktoriserat Makita-servicecenter.

Vilka viktiga säkerhetsåtgärder bör jag följa?

Använd hörselskydd, håll verktyget stadigt, titta inte direkt på LED-lampan och se till att inte röra dolda elledningar. Använd alltid Makita reservdelar och följ medföljande säkerhetsanvisningar.

Hur använder jag verktygets upphängningskrok?

Den avtagbara kroken gör att du tillfälligt kan hänga upp verktyget. För att montera den, sätt in krokspetsarna i höljets spår och vrid den uppåt. Avlägsna genom att bredda spetsarna och vrida ner.

Vilken typ av batteri är kompatibel med Makita 6936FD?

Använd endast äkta Makita-batterier på 18 V, helst nickel-metallhydrid eller litiumjon. Följ laddningstemperaturerna (10°C till 40°C) och ladda inte ett redan fullt batteri.

Hur rengör och underhåller jag mutterdragaren?

Innan underhåll, ta bort batteriet. Rengör LED-lampans lins med en torr trasa. Kontrollera kolen regelbundet och byt ut dem vid slitage. Lämna reparationer till ett auktoriserat servicecenter för att garantera säkerheten.

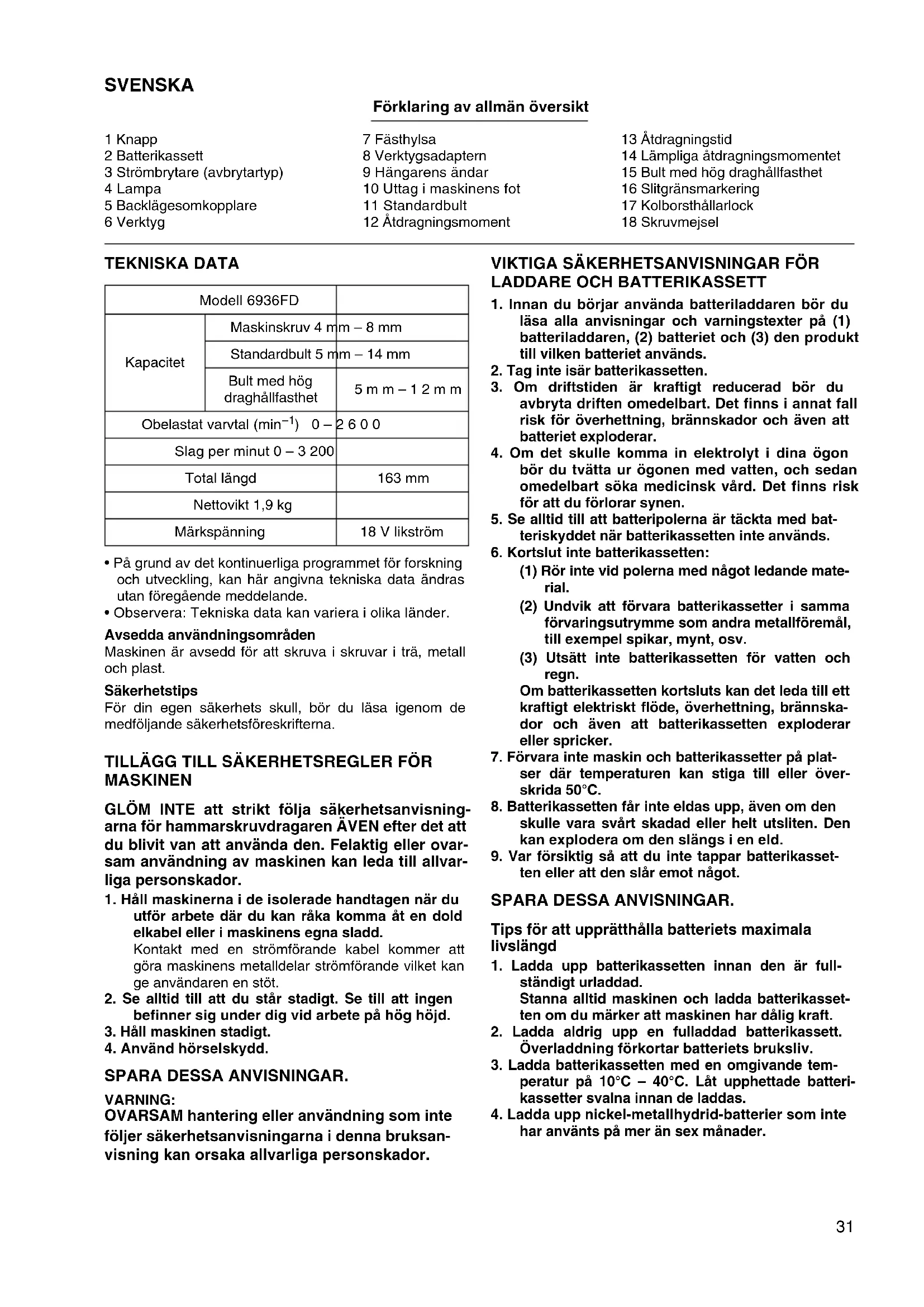

BRUKSANVISNING 6936FD MAKITA

Förklaring av allmän översikt

1 Knapp
2 Batterikassett
3 Strömbrytare (avbrytartyp)
4 Lampa
5 Backlagesomkopplare
6 Verktyg

7 Fästhylsa
8 Verktygsadaptern
9 Hangarens andar
10 Utag i maskinens fot
11 Standardbuilt
12 Åtdragningsmoment

13 Atdragningstid
14 Lämpliga Åtdragningsmomentet
15 Bult med hog draghalfasthet
16 Slitgransmarkering
17 Kolborsthällarlock
18 Skruvmejsel

TEKNISKA DATA

Modell 6936FD
Kapacitet	Maskinskruv 4 m	m - 8 mm
	Standardbult 5 m	m - 14 mm
	Bult med hög draghållfasstet	5 m m - 1 2 m m
Obelastat varvtil (min-1) 0 -		2 6 0 0
Slag per minut 0 - 3 200
Total Length		163 mm
Nettovikt 1,9 kg
Märkspänning		18 V likström

• På grund av det kontinueregiga programmet for forskning och utveckling, kan har angivna teknika data andras utan foregående meddelande.
• Observera: Tekniska data kan variera i olikaalander.

Avsedda användningsområden

Maskinen ar avsedd for att skruva i skruvar iTRA, metall och plast.

Sakerhetstips

För din egen sakerhets skull, bördu lasaigenom demedfoljande sakerhetsforeskrifterna.

TILLAGG TILL SÄKERHETSREGLER FÖR MASKINEN

GLÖM INTE att strikt följa sakerhetsanvisning-arna for hammarskruvdragaren ÅVEN after det att du blivit van att anvanda den. Felaktig aller ovar-sam användning av maskinen kan leda till allvar-liga persorskador.

1. Häll maskinerna i de isolerade handtagen nar du utfor arbete där du kan raka komma Åt en dold elkabel eller i maskinens egna sladd.

Kontakt med en strömforande kabelkommen att gōra maskinens metalldilar strömforande vilket kan ge användaren en stöt.

1. Se alltid till att du stared stadigt. Se till att ingen befinner sig under dig vid arbete på hög Höjd.
2. Håll maskinen stadigt.
3. Använd hörsksydd.

SPARA DESSA ANVISNINGAR.

WARNING:

OVARSAM hantering ell er anvandning som inte foljer sakerhetsanvisingarna ienna bruksanvising kan orsaka allvarlga personskador.

VIKTIGA SÄKERHETSANVISNINGAR FÖRLADDARE OCH BATTERIKASSETT

1. Innan du börjar anecdá batteriladdaren bör du lasa alla anvisningar och varningstexer pa (1) batteriladdaren, (2) batteriet och (3) den produit till vilken batteriet anecdotes.
2. Tag inte isär batterikassetten.
3. Om driftstiden ar kraftigt reducerad bör du avbryta driften omedelbart. Det finns i annat fall risk für overhettning, brännskador och även att batteriet exploderar.
4. Om det skulle komma in elektrolyt i dina ögon bör du tvätta ur ögonen med vatten, och sedan omedelbart söka medicinsk vard. Det finns risk För att du forlorar synen.
5. Se alltid till att batteripolerna ar tackta med batteriskyddet nar batterikassetten inte anvands.
6. Kortslut inte batterikassetten:

(1) Rör inte vid polerna med nagot ledande material.
(2) Undvik att forvara batterikassetter i sama forvaringsutrymme som andra metallforemål, till exempl spikar, mynt, osv.
(3) Utsatt inte batterikassetten for vatten och regn.

Om batterikassetten kortsluts kan det leda till ett kraftigt elektriskt flode, overhettning, brannskador och även att batterikassetten exploderar eller spricker.

1. Forvara inte maskin och batterikassetter på platser där temperaturen kan stiga till aller overskrida 50^
2. Batterikassetten fär inte eldas upp, även om den skulle vara svart skadad eller helt utslitten. Den kan explodera om den slängs i en eld.
3. Var försiktig sä att du inte tapper batterikasseten eller att den slår emot nagot.

SPARA DESSA ANVISNINGAR.

Tips for att upprätthälla batteriets maximala livslängd

1. Ladda upp batterikassetten innan den ar fullstandigt urladdad. Stanna alltid maskinen och ladda batterikassetten om du marker att maskinen har dalgikraft.
2. Ladda aldrig upp en fulladdad batterikassett. Overladdning forkortar batteriets brukslv.
3. Ladda batterikassenet med en omgivande temperatur pa 10^ - 40^ . Lat upphettade batterikassetter svalna innan de laddas.
4. Ladda upp nickel-metalhydrid-batterier som inte har anvants på mer'an sex manader.

FUNKTIONSBESKRIVNING

FÖRSIKTIGHET!

• Se alltid till maskinen ar avständ och batterikassetten urtagen innan du utfor nagra justeringar eller kontrollerar nagra Funktioner pa maskinen.

Isattning och urtagning av batterikassetten (Fig. 1)

• Stäng alltid av maskinen innan du sätter i aller tar ur batterikassetten.
• Batterikassenet tes ur genom att dra det fran maskinen, samtidigt som du haller knapparna på kassettens bada sider intryckta.
• Satt i batterikassenet genom att rikta in dess tunga mot sparet i maskinholjet, och sedan skjuta det pa plats. Satt alltid i kassetten sa langt det gár, tills den lasser fast i lage med ett litet klicklud. I annat fall kan det Handa att kassetten faller ur maskinen och orsakar skador pa dig sjalyller nagoon i din narhet.
• Tvingainte in batterikassetten. Om kassetten inte glider in latt satter du inte i den pa ratt satt.

• Kontrollera alltid att strombrytaren fungerar normalt, och atergar till det avstangda laget "OFF" nar den slapps, innan du satter i batterikassetten i maskinen.

Tryck pa strombrytaren for att starta maskinen. Varvtalet okar ju mer du trycker in strombrytaren (avtryckaren). Slapp strombrytaren for att stanna maskinen.

Elektrisk broms

Maskinen ar utrustad med en elektrisk broms. Om maskinen upprepade ganger inte stannar direkt after att strombrytaren har slappts bor du lamna in den pa service vid ett Makita servicecenter.

Att tanda frontlampan (Fig. 3)

FORSIKTIGHET!

• Tittainte direkt in i Ijuset aller Ijuskallan.

Tryck pa strombrytaren for att tanda lampan. Lampan fortssatter lysa sa lange strombrytaren ar intryckt.

OBSERVERA!

• Använd en torr tygduk for att torka bort smuts fran lampans lins. Var försiktig sä att du inte repar linsen, efter som det kan försämra Ijusnivān.

Maskinen har en backlagesomkopplare, for att andere rotationsriktningen. Tryck in backlagesomkopplaren sida A for medurs rotation, och sida B for moturs rotation. Nar backlagesomkopplaren ar i neutralt lage gär det inte att trycka in strombrytaren.

FÖRSIKTIGHET!

• Kontrollera alltid rotationsriktningen innan du pâborjar ett arbete.
• Använd aldrig backlagesomkopplaren forrän maskinen har stannat halt. Om rotationsriktningen andras innan maskinen har stannat halt kan det leda till skador på maskinen.
• Lát alltid backlagesomkopplaren stä i det neutrala laget nar maskinen inte används.

SAMMANSÄTTNING

FÖRSIKTIGHET!

• Kontrollera alltid att maskinen ar avstängd och att batterikassetten ar urtagen innan du utfor nagot arbete pa maskinen.

Montering och borttagning av skruvmejslar och hylsnycklar (Fig. 5)

Använd endast den skruvmejsel aller hylsa som visas i figuren. Använd inga andra typ er av skruvverktyg aller hylsverktyg.

I Europa, Nord- och Sydamerika, Australien och Nya Zeeland

A = 12 mm B = 9 mm

Använd endast dessa typé av verktyg. Följ procedur (1). (Obs!) Verktygsadaptern behöver inte** användas.

For andra lander

A = 17 mm B = 14 mm	Följ procedur (1) für att montera dessa typer av skruvverktyg. (Obs!) Makita-verktygär av dessa typer.
A = 12 mm B = 9 mm	Följ procedur (2) für att montera dessa typer av skruvverktyg. (Obs!) Verktygsadaptern krävs für mon-tering av skruvverktyget.

1. Dra fästhylsan i pilens riktning for att montera verktyget (skruv-ller hylsverktyget), och for in det sá langt det gár i fästhylsan. Slapp sedan fästhylsan for att lasa fast verktyget. (Fig. 6)
2. Dra fästhylsan i pilens riktning for att montera verktyget (skruv-ller hylsverktyget), och for in verktyget och verktygsadaptern sa langt det gar i fästhylsan. Verktygsadaptern ska foras in i fästhylsan med den spetsiga andan vänd inat. Slapp sedan fästhylsan for att lasa fast verktyget. (Fig. 7)

For att ta bort verktyget drar du fasthylsan i pilens riktning, och drar sedan ut verktyget med ett kraftigt ryck.

OBSERVERA!

• Om verktyget inte sats i tillräcklig djupt i fästhylsankommen fästhylsan inte att atergà till sin ursprungliga position, och verktyget ar darmed inte fastlast. Försök i sa fall satta i verktygetigen, i enlighet med beskrivningen oven.

Hängare (Fig. 8)

Hängaren ar praktisk att använda nar maskinen tillfälligt hangs upp. Inga verktyg behövs for att ta bort den. Den kan monteras på onskad sida av maskinen.

Satta fast och ta bort hangaren

A) Ta bort den

Ta bort batterikasseten fran maskinen.

Lagg maskinen pa en stabil och plan yta.

Dra ut hangarens bortre andere och skjut samtidigt nen den. (Fig. 9)

Dra ut den andraänden på samma satt. (Fig. 10)

Häll kvar hangaren i detta lage medan du vrid ner den 90 grader och ta bort den genom att dra den i pilens riktning enligt figuren. (Fig. 11, 12 och 13)

B) Satta fast den

Ta bort batterikassetten fran maskinen.

Lagg maskinen pa en stabil och plan yta.

Satt hangarens bada andar i den ovre positionen och draut hangarens overdel. (Fig. 14)

Satt in hangarens andar, en i taget, i uttagen i maskinens fot. (Fig. 15 och 16)

Häll kvar hangaren i detta lage medan du vrider upp den 90 grader och trycker in báda öndarna i pilens riktning enligt figuren. (Fig. 17 och 18)

DRIFT

Det lampliga Åtdragningsmomentet varierar beroende på skruvens/bultens typ och storlek, materialet i arbetsystycket)darskruven/bulten ska fasas,osv.Forhallandet mellan Åtdragningsmomentet och atdragningstiden visas i tabellen.(Fig.19 och 20)

Häll maskinen iett stadigt grepp, och placera skruvverktygets spets i skruhuvudet. Tryck framät mot maskinen, sä att skruvverktyget inte glider av skruven, och satt sedan på maskinen for att starta arbetet.

OBSERVERA!

• Användettverktyg som passarforhuvudetpdenbult/ skruv du avser att anvanda.
• Vid iskruvning av skruvar av storlek M8 ellerindre bör du vara försiktig Near du trycker in strömbrytaren sa att skruven inte skadas.
• Häll maskinen riktad rakt (vinkelrätt) mot skruven.
• Om du fortsetter dra i skruven langre an vad som anges i tabellen finns det risk for att skruven eller skruvverktygets spets overanstrangs, slits sonder, skadas osv Genomfor alltid en provdragnig for att avgora lamplig atdragningsid for din skruv innan du paborjar erabet.

Åtdragningsmomentet paverkas av en mängd olika faktorer, bland andra foljande. Kontrollera alltid Åtdragningen med en nyckel after avslutat arbete.

1. När batterikasseten ar i det tatsächne urladdad fal-ler spanningen, och atdragningsmomentet minskar.
2. Skruvverktyg aller hylsverktyg

Om inte ratt storlek på skruv-ller hylsverktyget anvands minskar atdragningsmomentet.

1. Bult

2. Aven om bultens átdragningskoefficienten och bulktklass ar sama varierar átdragnismomentet beroende på bultens diameter.

3. Aven om bultarnas diameter ar densamma variear atdragningsmomentet beroende pa bultarnas atdragningskoefficient, bulktlass och langd.

4. Hur du häller maskinen och materialet i det arbets-stycke som du skruvar fast paverkar också Åtdragningsmomentet.

5. Om maskinen används på lågt varvtil minskar atdragningsmomentet.

UNDERHÄLL

FORSIKTIGHET!

• Se alltid till att maskinen ar avstängd och att batterikassetten ar urtagen, innan du utfor nagon kontroll av ellernagot unterhall pa maskinen.

Utbyte av kolborstar (Fig. 21 och 22)

Ta ur kolborstarna och kontrollera dem med regelbundna intervall. Byt ut dem nar de ar nerslitna till slitgransmarkeringen. Se till att kolborstarna ar rena, och latt glider i sina hällare. Bada kolborstarna ska bytas ut samtidigt. Använd endast identiska kolborstar.

Tag bort kolborsthallarnas lock med en skruvmejsel. Tar ur de slitna kolborstarna, satt i de nya och satt Återigen fast kolborsthallarnas lock.

Fort uprattahalla produktens SAKERHET och PALITLIGHET bor alla reparationer, och allt annat underhalseller justeringsarbete utforas av en av Makita auktoriserad serviceverkstad, och Makita reservdlar bor alltid anvandas.

TILLBEHÖR

FÖRSIKTIGHET!

• Dessa tillbehör och tillsatser rekommenderas for användning med den Makita-maskin som anges i den har bruksanvisingen. Om andra tillbehör eller tillsatser används finns det risk for personskador. Använd endast tillbehören och tillsatserna for de ändamål de uttryckligen ar avsedda for.

Tillfråga din lokala Återförsäljare av Makita-produkter om du behöver ytterligare hjälp med eller mer detaljer angående dessa tillbehör.

• Skruvmejselverktyg
• Olika typ er av Makita originalbatterier och -laddare
• Barvaska av plast

Forklaring til generell oversikt
1 Knapp						7 M u f f e		13 Tiltrekkingstid
2 B a t t e r i						8 Bittstykke		14 Riktig tiltrekkingsmoment
3 S t a r t b r y						t 9 Krokender		15 Hoystrekk bolt
4 Lampe						10 Spor i huset		16 Greense Markering
5 Reversbryter funksjön						11 Standardbolt		17 Børsteholderhette
6 B i t t						12 Tiltrekkingsmoment		18 Skrutrekker

TEKNISKE DATA

Modell 6936FD
Kapasitet	Maskinskrue 4 mm – 8 mm
	Standardbolt 5 mm – 14 mm
	Høystrekk bolt 5 mm – 12 mm
Hastighet uten belastning (min-1)		0 – 2 600
Slag i minuttet		0 – 3 200
Total lengde		163 mm
Nettovekt		1,9 kg
Klassifisert speffening		DC 18 V

i enlighet med EG-direktiven 89/336/EEC och 98/37/EC.

NORSK

EUs SAMSVARS-ERKLÄERING

Buller och vibration

De typiska A-vagda bullernivaerna ar

Ijudtrycksniva: 94 dB (A)

Ijudeffektnivà: 105 dB (A)

Osakerheten ar 3 dB (A).

• Använd hörskydd -

Det typiskt vägda effektivvärdet for acceleration ar

6,5 m/s².
