BEDIENUNGSANLEITUNG 6936FD MAKITA

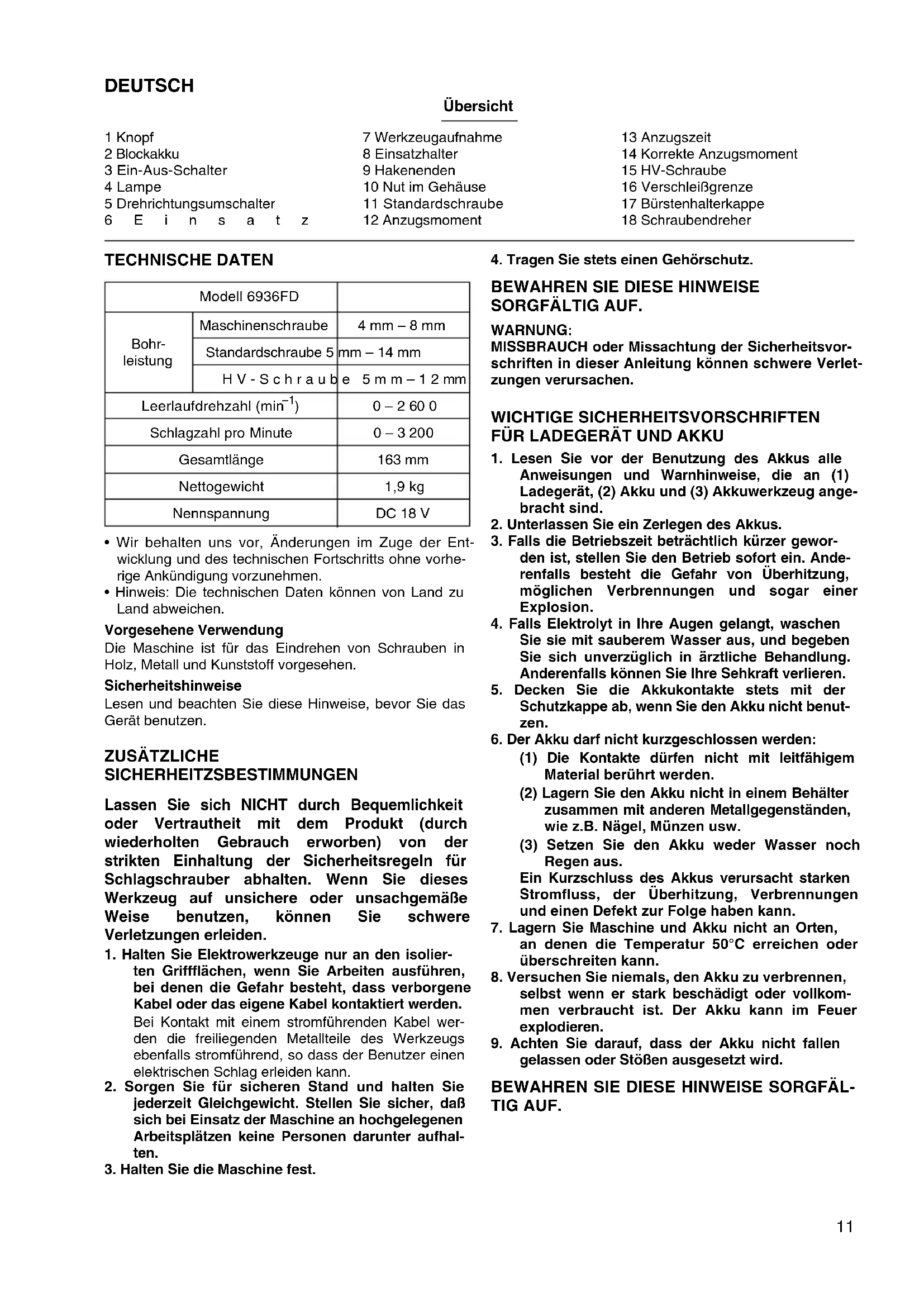

• Étui de transport en plastique11 DEUTSCH Übersicht 1 Knopf 2 Blockakku 3 Ein-Aus-Schalter 4 Lampe 5 Drehrichtungsumschalter 6Einsatz 7 Werkzeugaufnahme 8 Einsatzhalter 9 Hakenenden 10 Nut im Gehäuse 11 Standardschraube 12 Anzugsmoment 13 Anzugszeit 14 Korrekte Anzugsmoment 15 HV-Schraube 16 Verschleißgrenze 17 Bürstenhalterkappe 18 Schraubendreher TECHNISCHE DATEN

• Wir behalten uns vor, Änderungen im Zuge der Ent- wicklung und des technischen Fortschritts ohne vorhe- rige Ankündigung vorzunehmen.

• Hinweis: Die technischen Daten können von Land zu Land abweichen. Vorgesehene Verwendung Die Maschine ist für das Eindrehen von Schrauben in Holz, Metall und Kunststoff vorgesehen. Sicherheitshinweise Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. ZUSÄTZLICHE SICHERHEITZSBESTIMMUNGEN Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für Schlagschrauber abhalten. Wenn Sie dieses Werkzeug auf unsichere oder unsachgemäße Weise benutzen, können Sie schwere Verletzungen erleiden.

1. Halten Sie Elektrowerkzeuge nur an den isolier-

ten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel kontaktiert werden. Bei Kontakt mit einem stromführenden Kabel wer- den die freiliegenden Metallteile des Werkzeugs ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann.

2. Sorgen Sie für sicheren Stand und halten Sie

jederzeit Gleichgewicht. Stellen Sie sicher, daß sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen keine Personen darunter aufhal- ten.

3. Halten Sie die Maschine fest.

4. Tragen Sie stets einen Gehörschutz.

BEWAHREN SIE DIESE HINWEISE

SORGFÄLTIG AUF. WARNUNG: MISSBRAUCH oder Missachtung der Sicherheitsvor- schriften in dieser Anleitung können schwere Verlet- zungen verursachen. WICHTIGE SICHERHEITSVORSCHRIFTEN

FÜR LADEGERÄT UND AKKU

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug ange- bracht sind.

2. Unterlassen Sie ein Zerlegen des Akkus.

3. Falls die Betriebszeit beträchtlich kürzer gewor-

den ist, stellen Sie den Betrieb sofort ein. Ande- renfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Decken Sie die Akkukontakte stets mit der

Schutzkappe ab, wenn Sie den Akku nicht benut- zen.

6. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann.

7. Lagern Sie Maschine und Akku nicht an Orten,

an denen die Temperatur 50°C erreichen oder überschreiten kann.

8. Versuchen Sie niemals, den Akku zu verbrennen,

selbst wenn er stark beschädigt oder vollkom- men verbraucht ist. Der Akku kann im Feuer explodieren.

9. Achten Sie darauf, dass der Akku nicht fallen

gelassen oder Stößen ausgesetzt wird.

BEWAHREN SIE DIESE HINWEISE SORGFÄL-

TIG AUF. Modell 6936FD Bohr- leistung Maschinenschraube 4 mm – 8 mm Standardschraube 5 mm – 14 mm HV-Schraube 5mm–12mm Leerlaufdrehzahl (min

) 0–2600 Schlagzahl pro Minute 0 – 3 200 Gesamtlänge 163 mm Nettogewicht 1,9 kg Nennspannung DC 18 V12 Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.

2. Unterlassen Sie das erneute Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur zwi-

schen 10°C – 40°C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Der Nickel-Metallhydrid-Akku muss geladen wer-

den, wenn er länger als sechs Monate nicht benutzt worden ist. FUNKTIONSBESCHREIBUNG VORSICHT:

• Vergewissern Sie sich vor der Durchführung von Ein- stellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist. Anbringen und Abnehmen des Akkus (Abb. 1)

• Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen.

• Ziehen Sie den Akku zum Abnehmen von der Maschine ab, während Sie die Entrieglungsknöpfe auf beiden Seiten drücken.

• Richten Sie zum Einsetzen des Akkus dessen Füh- rungsfeder auf die Nut im Maschinengehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn stets vollständig ein, bis er mit einem hörbaren Klicken einrastet. Anderenfalls kann er aus der Maschine her- ausfallen und Sie oder umstehende Personen verlet- zen.

• Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet Schalterfunktion (Abb. 2) VORSICHT:

• Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, dass der Ein-Aus-Schalter ord- nungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt. Zum Einschalten der Maschine einfach den Ein-Aus- Schalter drücken. Die Drehzahl erhöht sich durch ver- stärkte Druckausübung auf den Ein-Aus-Schalter. Zum Ausschalten lassen Sie den Ein-Aus-Schalter los. Elektrische Bremse Diese Maschine ist mit einer elektrischen Bremse ausge- stattet. Falls die Maschine nach dem Loslassen des Ein- Aus-Schalters nicht sofort anhält, lassen Sie sie von einer Makita-Kundendienststelle warten. Einschalten der Frontlampe (Abb. 3) VORSICHT:

• Blicken Sie nicht direkt in die Lampe oder die Licht- quelle. Betätigen Sie den Ein-Aus-Schalter, um die Lampe ein- zuschalten. Die Lampe bleibt erleuchtet, solange der Ein- Aus-Schalter gedrückt gehalten wird. HINWEIS:

• Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert. Drehrichtungsumschalterbedienung (Abb. 4) Diese Maschine besitzt einen Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschal- ters für Rechtsdrehung, und auf die Seite B für Linksdre- hung. In der Neutralstellung des Drehrichtungsumschalters ist der Ein-Aus-Schalter verriegelt. VORSICHT:

• Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.

• Betätigen Sie den Drehrichtungsumschalter erst, nach- dem die Maschine völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufender Maschine kann die Maschine beschädigt werden.

• Stellen Sie den Drehrichtungsumschalter stets auf die Neutralstellung, wenn Sie die Maschine nicht benut- zen. MONTAGE VORSICHT:

• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass die Maschine ausgeschal- tet und der Akku abgenommen ist. Montage und Demontage von Einsatzwerkzeugen (Abb. 5) Verwenden Sie nur den in der Abbildung gezeigten Schraubendreher- oder Steckschlüsseleinsatz. Verwen- den Sie keinen anderen Schraubendreher- oder Steck- schlüsseleinsatz. Für europäische sowie nord- und südamerikanische Länder, Australien und Neuseeland Für andere Länder A= 12mm B = 9mm Nur diese Einsatztypen verwenden. Wenden Sie Verfahren (1) an. (Hinweis) Einsatzhalter wird nicht benö- tigt. A= 17mm B= 14mm Zur Montage dieser Einsatztypen wen- den Sie Verfahren (1) an. (Hinweis) Diese Makita-Einsatztypen sind erhältlich. A= 12mm B= 9mm Zur Montage dieser Einsatztypen wen- den Sie Verfahren (2) an. (Hinweis) Für die Montage des Einsat- zes wird ein Einsatzhalter benötigt.13

1. Ziehen Sie die Werkzeugaufnahme zum Anbringen

des Einsatzes in Pfeilrichtung, und führen Sie den Einsatz bis zum Anschlag in die Werkzeugaufnahme ein. Lassen Sie dann die Werkzeugaufnahme los, um den Einsatz zu sichern. (Abb. 6)

2. Ziehen Sie die Werkzeugaufnahme zum Anbringen

des Einsatzes in Pfeilrichtung, und führen Sie Ein- satzhalter und Einsatz bis zum Anschlag in die Werkzeugaufnahme ein. Der Einsatzhalter muss mit der spitzen Seite nach innen in die Werkzeugauf- nahme eingeführt werden. Lassen Sie dann die Werkzeugaufnahme los, um den Einsatz zu sichern. (Abb. 7) Ziehen Sie die Werkzeugaufnahme zum Abnehmen des Einsatzes in Pfeilrichtung, und ziehen Sie dann den Ein- satz kräftig heraus. HINWEIS:

• Wird der Einsatz nicht tief genug in die Werkzeugauf- nahme eingeführt, kehrt die Werkzeugaufnahme nicht zur Ausgangsstellung zurück, so dass der Einsatz nicht eingespannt wird. Versuchen Sie in diesem Fall, den Einsatz wie oben beschrieben neu einzuführen. Haken (Abb. 8) Der Haken ist praktisch, um das Werkzeug vorüberge- hend aufzuhängen. Er kann ohne ein Werkzeug entfernt werden. Der Haken kann auf beiden Seiten des Werk- zeugs angebracht werden. Anbringen und Abnehmen des Hakens A) Abnehmen Den Akku vom Werkzeug abnehmen. Das Werkzeug auf eine stabile und ebene Fläche legen. Das eine Hakenende nach außen spreizen und dabei nach unten schieben. (Abb. 9) Das andere Hakenende auf die gleiche Weise spreizen. (Abb. 10) Den Haken in dieser Position halten, um 90° nach unten drehen, und durch Ziehen in Pfeilrichtung abnehmen, wie in der Abbildung gezeigt. (Abb. 11, 12 und 13) B) Anbringen Den Akku vom Werkzeug abnehmen. Das Werkzeug auf eine stabile und ebene Fläche legen. Beide Hakenenden in der oberen Position halten und nach außen spreizen. (Abb. 14) Die beiden Hakenenden nacheinander in die Nuten des Werkzeuggehäuses einführen. (Abb. 15 und 16) Den Haken in dieser Position halten, um 90° nach oben drehen, und beide Enden vollständig in Pfeilrichtung drücken, wie in der Abbildung gezeigt. (Abb. 17 und 18) BETRIEB Das korrekte Anzugsmoment hängt u.a. von der Art oder Größe der Schrauben oder der Art der zu verschrauben- den Materialien ab. Der Zusammenhang zwischen Anzugsmoment und Anzugszeit ist aus den Diagrammen ersichtlich. (Abb. 19 u. 20) Halten Sie die Maschine mit festem Griff, und setzen Sie die Spitze des Schraubendrehereinsatzes in den Schrau- benkopf ein. Üben Sie Vorwärtsdruck auf die Maschine aus, so dass der Einsatz nicht von der Schraube abrutscht, und schalten Sie die Maschine ein, um mit der Schraubarbeit zu beginnen. HINWEIS:

• Verwenden Sie einen für den Kopf der zu verwenden- den Schraube passenden Einsatz.

• Üben Sie beim Anziehen von Schrauben der Größe M8 oder kleiner vorsichtigen Druck auf den Ein-Aus-Schal- ter aus, damit die Schraube nicht beschädigt wird.

• Halten Sie die Maschine gerade auf die Schraube gerichtet.

• Wird die in den Diagrammen angegebene Anzugszeit überschritten, können die Schraube oder die Spitze des Schraubendrehereinsatzes überlastet, ausgeris- sen oder beschädigt werden. Führen Sie vor Arbeitsbe- ginn stets eine Probeverschraubung durch, um die geeignete Anzugszeit für die jeweilige Schraube zu ermitteln. Das Anzugsmoment unterliegt einer Reihe von Einflüs- sen, einschließlich der folgenden. Überprüfen Sie das Anzugsmoment nach dem Anziehen stets mit einem Drehmomentschlüssel.

1. Wenn der Akku nahezu erschöpft ist, fällt die Span-

nung ab, und das Anzugsmoment verringert sich.

2. Schraubendreher- oder Steckschlüsseleinsatz

Die Verwendung eines Schraubendreher- oder Steckschlüsseleinsatzes der falschen Größe bewirkt eine Verringerung des Anzugsmoments.

• Selbst wenn der Drehmoment-Koeffizient und der Typ der Schraube gleich sind, ändert sich das Anzugsmoment je nach dem Durchmesser der Schraube.

• Selbst wenn Schrauben den gleichen Durchmes- ser haben, ist das korrekte Anzugsmoment je nach Drehmoment-Koeffizient, Typ und Länge der Schraube unterschiedlich.

4. Die Art und Weise, wie die Maschine oder das Mate-

rial der Verschraubungsposition gehalten wird, beeinflusst das Anzugsmoment.

5. Der Betrieb der Maschine mit einer niedrigen Dreh-

zahl hat eine Reduzierung des Anzugsmoments zur Folge.14 WARTUNG VORSICHT:

• Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist. Auswechseln der Kohlebürsten (Abb. 21 u. 22) Die Kohlebürsten müssen regelmäßig entfernt und über- prüft werden. Wenn sie bis zur Verschleißgrenze abge- nutzt sind, müssen sie erneuert werden. Halten Sie die Kohlebürsten stets sauber, damit sie ungehindert in den Haltern gleiten können. Beide Kohlebürsten sollten gleichzeitig erneuert werden. Verwenden Sie nur identi- sche Kohlebürsten. Drehen Sie die Bürstenhalterkappen mit einem Schrau- bendreher heraus. Nehmen Sie die abgenutzten Kohle- bürsten heraus, setzen Sie die neuen ein, und drehen Sie dann die Bürstenhalterkappen wieder ein. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita- Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Origi- nalersatzteilen ausgeführt werden. ZUBEHÖR VORSICHT:

• Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebe- nen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Ver- letzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zube- hörteile benötigen, wenden Sie sich bitte an Ihre Makita- Kundendienststelle.

• Schraubendrehereinsätze

• Verschiedene Original-Makita-Akkus und -Ladegeräte

TÄRKEITÄ TURVAOHJEITA AKULLE JA

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt wir unter unserer alleinigen Verantwor- tung, daß dieses Produkt gemäß den Ratsdirektiven 89/ 336/EWG und 98/37/EG mit den folgenden Normen von Normendokumenten übereinstimmen: EN60745, EN55014.

Ces valeurs ont été obtenues selon EN60745. Nur für europäische Länder Geräusch- und Vibrationsentwicklung Die typischen A-bewerteten Geräuschpegel betragen: Schalldruckpegel: 94 dB (A) Schalleistungspegel: 105dB (A) Die Abweichung beträgt 3 dB (A). – Gehörschutz tragen. – Der gewichtete Effektivwert der Beschleunigung beträgt 6,5 m/s
