Produkttyp	Akku-Schrauber
Marke	Makita
Modell	BFT120
Spannung	12 V
Drehmoment (max.)	30 Nm
Leerlaufdrehzahl	0–600 min⁻¹
Schlagzahl	0–6.000 min⁻¹
Bohrfutter	10 mm Schnellspannbohrfutter
Drehmomentstufen	18+1 (Schraub-/Bohrstufe)
Akku-System	Makita 12V CXT Li-Ion
Akkukapazität	1,5 Ah (Standard)
Ladezeit	ca. 60 Minuten
Gewicht (mit Akku)	1,2 kg
Abmessungen (L×B×H)	200 × 60 × 150 mm
Schraubendurchmesser (max.)	6 mm (in Weichholz)
Bohrdurchmesser (max.)	10 mm (in Holz)
Gürtelclip	Ja
LED-Arbeitslicht	Ja, mit Vorleuchtfunktion
Rechts-/Linkslauf	Ja
Entsorgung	Gemäß lokalen Vorschriften für Elektroschrott
Ersatzteile	Erhältlich über Makita Service
Sicherheitshinweise	Siehe Bedienungsanleitung

Häufig gestellte Fragen - BFT120 MAKITA

Welche Akkus sind mit dem Makita BFT120 kompatibel?

Der BFT120 verwendet Akkus des Makita 12V CXT Systems. Kompatibel sind alle 12V CXT Akkus, z.B. BL1015, BL1020B. Verwenden Sie nur Original Makita Akkus.

Wie lade ich den Akku des BFT120 richtig?

Verwenden Sie das mitgelieferte Ladegerät (z.B. DC10SB). Laden Sie den Akku nur in trockenen Räumen bei 10–40 °C. Die Ladezeit beträgt ca. 60 Minuten für 1,5 Ah. Nie unbeaufsichtigt laden.

Was ist die maximale Drehzahl des Schraubers?

Die Leerlaufdrehzahl beträgt 0–600 min⁻¹. Die Schlagzahl liegt bei 0–6.000 min⁻¹. Die Drehzahl variiert je nach Drehmomentstufe und Belastung.

Welche Drehmomentstufen hat der BFT120?

Der Schrauber verfügt über 18 Drehmomentstufen plus eine spezielle Bohrstufe. Wählen Sie die Stufe je nach Anwendung, um Überdrehen oder Schäden zu vermeiden.

Kann ich mit dem BFT120 auch bohren?

Ja, der BFT120 ist ein Schrauber mit Bohrfutter. Sie können bis zu 10 mm in Holz bohren. Für Metall verwenden Sie einen geeigneten Bohrer und geringere Drehzahl. Wechseln Sie in die Bohrstufe am Drehmomentring.

Wie reinige ich den Makita BFT120?

Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine scharfen Reiniger oder Wasser. Blasen Sie regelmäßig Staub aus den Lüftungsschlitzen mit Druckluft.

Was tun bei Akku-Ladegerät Fehleranzeige?

Bei dauerhaft rotem oder blinkendem Licht am Ladegerät: Akku entnehmen und auf Überhitzung prüfen. Lassen Sie Akku abkühlen. Falls Fehler bleibt, wenden Sie sich an den Makita Service.

Ist das Bohrfutter des BFT120 schnellspannend?

Ja, es handelt sich um ein 10 mm Schnellspannbohrfutter. Sie können bits und Bohrer ohne Schlüssel wechseln.

Wie lange hält der Akku bei normalem Gebrauch?

Mit einem 1,5 Ah Akku reicht die Laufzeit für ca. 30–50 Schraubvorgänge in Holz (abhängig von Material und Drehmoment). Für längere Arbeiten empfehlen wir einen 2,0 Ah Akku.

Welches Zubehör ist für den BFT120 erhältlich?

Makita bietet Bitsätze, Bohrer, Gürtelclip, Tragekoffer und Ersatz-Akkus an. Originalzubehör erhalten Sie im Fachhandel oder bei Makita Service Centern.

BEDIENUNGSANLEITUNG BFT120 MAKITA

DEUTSCH
Erklärung der Gesamtdarstellung

1-1. Akkublock	4-1. Lampe	9-2. Muffe
1-2. Taste	5-1. Umschalthebel der Drehrichtung	11-1. Grenzmarke
2-1. Roter Bereich	6-1. LED-Anzeige	12-1. Kohlenhalterdeckel
2-2. Taste	7-1. Einteilungen	12-2. Schraubenzieher
2-3. Akkublock	7-2. Einstellgriff
3-1. Schalter	9-1. Einsatz

TECHNISCHE DATEN

Modell	BFT120/BFT120F	BFT
Leerlaufdrehzahl (min ^-1 )	320	340
Anzugsdrehmoment 5 - 12 N•m 5 - 12 N•m
Abmessungen	174 mm x 65 mm x 256 mm (mit Akkublock BH9020A)174 mm x 65 mm x 279 mm (mit Akkublock BH9033/BH9033A)	174 mm x 71 mm x 265 mm (mit Akkublock BH1220)174 mm x 71 mm x 288 mm (mit Akkublock BH1233)
Netto-Gewicht	1,3 kg (mit Akkublock BH9020A)1,4 kg (mit Akkublock BH9033/BH9033A)	1,5 kg (mit Akkublock BH1220)1,7 kg (mit Akkublock BH1233)
Nennspannung Gleichspannung 9,6 V Gleichspannung 12 V

- Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten Veränderungen ohne Hinweis

- Anm.: Die technischen Daten können für verschiedene Länder unterschiedlich sein.

ENE033-1

Verwendungszweck

Das Werkzeug wurde für das Schrauben in Holz, Metall und Kunststoff entwickelt.

ENG001-1

Nur für europäische Länder

Geräusche und Vibrationen

Der typische Schalldruck beträgt höchstens 70 dB (A). Unter Arbeitsbedingungen kann der Schalldruckpegel 85 dB (A) überschreiten.

Verwenden Sie Hilfsmittel für den Gehörschutz.

Der typische gewogene Wert der Effektivbeschleunigung ist nicht größer als 2,5 m/s ^2 . ENH002-4

ÜBEREINSTIMMUNGSERKLÄRUNG MIT DEN EU-NORMEN

Wir erklären auf unsere eigene Verantwortung, dass dieses Produkt in Übereinstimmung mit den nachstehenden Normen oder standardisierten Dokumenten steht:

EN50260, EN55014 in Übereinstimmung mit den Richtlinien des Rates 89/336/EEC, 98/37/EC.

Yasuhiko Kanzaki CE2005

000087

Direktor

MAKITA INTERNATIONAL EUROPE LTD.

Verantwortlicher Hersteller:

Makita Corporation Anjo Aichi Japan

ENB026-1

ZUSÄTZLICHE

SICHERHEITSREGELN FÜR DAS WERKZEUG

1. Seien Sie sich dessen bewusst, dass dieses Werkzeug immer im Betriebszustand ist, da es nicht in eine Steckdose eingesteckt werden muss.

2. Halten Sie das Werkzeug an den isolierten Griffflächen, wenn Sie einen Vorgang ausführen, bei dem das Schnittwerkzeug verborgene Kabel berühren kann. Der Kontakt mit einem Strom führenden Kabel setzt hervorstehende Metallteile des Werkzeugs unter Strom und führt zu einem Stromschlag beim Bediener.

3. Achten Sie darauf, dass Sie immer einen festen Stand haben.

Wenn Sie in der Höhe arbeiten, achten Sie darauf, dass sich unter Ihnen niemand aufhält.

1. Halten Sie das Werkzeug fest in der Hand.

2. Nähern Sie die Hände nicht den sich

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

ENC002-3

WICHTIGE SICHERHEITSANWEISUNGEN FÜR LADEGERÄT UND AKKUBLOCK

1. BEWAHREN SIE DIESE ANLEITUNGEN GUT AUF – Dieses Handbuch enthält wichtige Sicherheitshinweise und Bedienungsanleitungen für das Akkuladegerät.
2. Lesen Sie vor der Verwendung des Akkuladegeräts alle Anweisungen und Sicherheitshinweise für (1) das Akkuladegerät, (2) den Akku und (3) das Produkt, für das der Akku verwendet wird.
3. ACHTUNG: Zur Vermeidung von Unfällen laden Sie ausschließlich wiederaufladbare Batterien von MAKITA auf. Andere Batterien können explodieren und so schwere Personen- oder Sachschäden verursachen.
4. Das Ladegerät darf weder Regen noch Schnee ausgesetzt werden.
5. Die Verwendung eines Aufsatzes wird durch den Hersteller des Ladegeräts nicht empfohlen oder verkauft und kann Brände, Stromschläge oder Personenschäden verursachen.
6. Zur Vermeidung einer Beschädigung am Elektrostecker oder -kabel, dürfen Sie zum Abtrennen des Ladegeräts nur am Stecker und nicht am Kabel ziehen.
7. Prüfen Sie, dass das Netzkabel so verlegt wurde, dass niemand darauf tritt, darüber stolpert oder das Kabel in sonstiger Weise beschädigt oder belastet.
8. Betreiben Sie das Ladegerät nicht mit einem beschädigten Kabel – ersetzen Sie das Kabel sofort.
9. Betreiben Sie das Ladegerät nicht, wenn es einen Schlag erhalten hat, heruntergefallen ist oder in sonstiger Weise beschädigt wurde; bringen Sie das Ladegerät zu qualifiziertem Servicepersonal.
10. Bauen Sie das Ladegerät oder den Akkublock nicht auseinander; überlassen Sie eventuell erforderliche Wartungs- oder Reparaturarbeiten qualifiziertem Fachpersonal. Ein falscher Zusammenbau kann zu Stromschlägen oder Bränden führen.
11. Zur Vermeidung eines Stromschlags trennen Sie das Ladegerät von der Netzsteckdose,

bevor Sie Wartungsarbeiten am Gerät vornehmen oder das Gerät reinigen. Durch Ausschalten der Steuerungseinheit wird das Risiko nicht verringert.

1. Kleinkinder oder gebrechlichen Personen dürfen das Ladegerät nicht ohne Aufsicht bedienen.
2. Kleinkinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Ladegerät spielen.
3. Falls die Betriebsdauer erheblich kürzer wird, beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie das Risiko möglicher Verbrennungen und sogar einer Explosion.
4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie diese mit klarem Wasser aus, und suchen Sie sofort einen Arzt auf. Andernfalls können Sie Ihre Sehfähigkeit verlieren.

WEITERE SICHERHEITSREGELN FÜR LADEGERÄT UND AKKUBLOCK

1. Laden Sie den Akkublock nicht auf, wenn die Temperatur UNTER 10° C (50° F) oder ÜBER 40° C (104° F) liegt.
2. Verwenden Sie keinen Aufspannungstransformator, Maschinendrehstromgenerator oder Gleichstromadapter.
3. Die Lüftungsschlitze des Ladegeräts dürfen niemals abgedeckt werden.
4. Der Akkublock darf nicht kurzgeschlossen werden.

(1) Die Kontakte dürfen nicht mit leitendem Material in Berührung kommen.
(2) Der Akkublock darf nicht in einem Behälter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispielsweise Nägel, Münzen usw. befinden.
(3) Der Akkublock darf weder Feuchtigkeit noch Regen ausgesetzt werden.

Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und sogar zu einer Zerstörung des Geräts führen.

1. Werkzeug und Akkublock dürfen nicht an Orten aufbewahrt werden, an denen die Temperatur 50 °C (122 °F) oder höher erreichen kann.
2. Selbst wenn der Akkublock schwer beschädigt oder völlig verbraucht ist, darf er nicht angezündet werden. Der Akkublock kann in den Flammen explodieren.
3. Lassen Sie den Akku nicht fallen, schütteln Sie ihn nicht und vermeiden Sie Schläge

gegen den Akku.

1. Nehmen Sie den Ladevorgang nicht in einer Kiste oder einem Container vor. Der Akku muss sich während des Ladevorgang an einem gut belüfteten Ort befinden.

FUNKTIONSBESCHREIBUNG

⚠️ACHTUNG:

- Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen.

Montage und Demontage des Akkublocks

• Schalten Sie das Werkzeug stets aus, bevor Sie den Akkublock einsetzen oder entfernen.
• Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Block nicht leicht hineingleitet, wird er nicht richtig eingesetzt.

Für Modelle BFT120(F)

Abb.1

• Zur Entfernung des Akkublocks müssen Sie diesen aus dem Gerät herausziehen, während Sie die Tasten auf beiden Seiten des Blocks betätigen.
• Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schieben. Setzen Sie den Block immer ganz ein, bis er mit einem Klick einrastet. Andernfalls kann der Block versehentlich aus dem Werkzeug fallen und Sie oder Personen in Ihrem Umfeld verletzen.

Für Modell BFT121F

Abb.2

• Zur Entfernung des Akkublocks müssen Sie diesen aus dem Werkzeug herausziehen, während Sie die Taste an der Seite des Blocks schieben.
• Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schieben. Setzen Sie den Block immer ganz ein, bis er mit einem Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Block nicht ganz eingerastet. Setzen Sie ihn ganz ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Block versehentlich aus dem Werkzeug fallen und Sie oder Personen in Ihrem Umfeld verletzen.

Ladevorgang

Lesen Sie vor der Verwendung des Akkuladegeräts alle Anweisungen und Sicherheitshinweise auf dem Akkuladegerät.

Tipps für den Erhalt der maximalen

Akku-Nutzungsdauer

1. Beenden Sie stets den Betrieb des Werkzeugs, und laden Sie den Akkublock auf, sobald Sie bemerken, dass die LED-Anzeige aufleuchtet.

2. Laden Sie einen voll geladenen Akkublock nicht noch einmal auf.
   Eine Überladung verkürzt die Lebensdauer des Akkus.

3. Laden Sie den Akkublock bei einer Zimmertemperatur von 10°C - 40°C (50°F - 104°F) auf.
   Lassen Sie einen heißen Akkublock vor dem Aufladen abkühlen.
4. Laden Sie den NiMH-Akkublock auf, wenn Sie diesen mehr als sechs Monate nicht verwenden.

Auffrischladen

• Der Auffrisch-Adapter (optionales Zubehör) kann einen inaktiven Akkublock auffrischen.
  • Die Auffrischladung sollte wöchentlich durchgeführt werden.
• Wenn Sie einen neuen Akkublock aufladen oder einen Akkublock, der lange Zeit nicht benutzt wurde, kann er möglicherweise nicht voll geladen werden. In diesem Fall muss eine Auffrischladung erfolgen. Der Akkublock kann die Werkzeugleistung vermindern, weil die chemische Substanz des Akkublocks inaktiv ist.

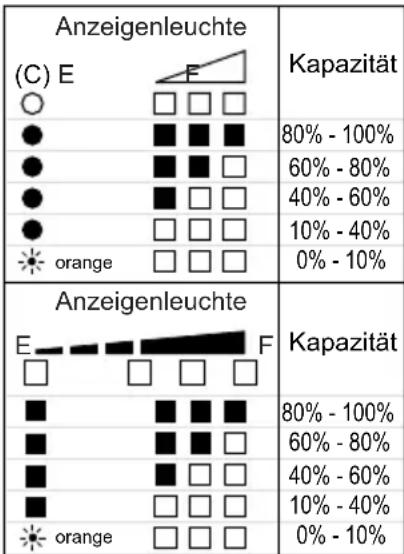

Prüfen der Akku-Restladung Für Akku 9020A/9033A

001254

Beim Laden

Zu Beginn des Ladevorgangs beginnt die erste (linke) Anzeigenleuchte zu flackern. Mit fortschreitendem Ladevorgang leuchten die andern Lampen nach und nach auf und zeigen den Ladezustand an.

Im Gebrauch

Bei eingeschaltetem Werkzeug leuchten die Lampen und zeigen den Ladezustand an. Wenn das Werkzeug ausgeschaltet wird, erlischt die Lampe. Wenn der Akku lange Zeit nicht benutzt wurde oder neu geladen werden muss, beginnt die orangene Lampe zu flackern. Verwenden Sie den Makita-Ladeadapter zum Laden des Akkus.

⚠️ ACHTUNG:

- Ein Akkublock, der aus einem Ladegerät entnommen wird, welches mit eingesetztem Akku vom Stromnetz getrennt wurde, zeigt wegen seiner Schutzfunktion nicht den Ladezustand des Akkus an, auch wenn das Werkzeug nach Einsetzen des Akkus eingeschaltet wird. Laden Sie in diesem Fall den Akkublock vor dem Gebrauch etwa fünf Sekunden lang auf.

ANMERKUNG:

- Nehmen Sie mit einem von Makita autorisierten Servicecenter oder einem Werksservicecenter Kontakt auf, wenn die Warnlampe des Akkublocks im Betrieb oder während des Ladens nicht aufleuchtet.

Einschalten

Abb.3

⚠️ACHTUNG:

- Achten Sie vor dem Einsetzen des Akkublocks in das Werkzeug darauf, dass sich der Auslöseschalter korrekt bedienen lässt und beim Loslassen auf die Position "OFF" (AUS) zurückkehrt.

Betätigen Sie zum Starten des Werkzeugs einfach den Auslöseschalter. Lassen Sie zum Ausschalten des Werkzeugs den Auslöseschalter los.

Einschalten der vorderen Lampe Nur für Modelle BFT120F/BFT121F

Abb.4

⚠️ ACHTUNG:

- Schauen Sie nicht direkt ins Licht oder die Lichtquelle.

Ziehen Sie zum Einschalten der vorderen Lampe den Auslöseschalter. Die Lampe leuchtet so lange, wie der Auslöseschalter gezogen wird. Die Lampe erlischt automatisch nach 10 - 15 Sekunden nach dem Loslassen des Auslöseschalters.

Umschalten der Drehrichtung

Abb.5

⚠️ ACHTUNG:

• Überprüfen Sie vor jedem Betrieb immer die Drehrichtung.
• Der Umschalter darf nur betätigt werden, wenn das Werkzeug ganz angehalten wurde. Wenn Sie die Drehrichtung ändern, solange das Werkzeug noch läuft, kann es beschädigt werden.
• Ist das Werkzeug nicht in Gebrauch, muss der Umschalthebel immer auf die neutrale Position gestellt werden.

Dieses Werkzeug verfügt über einen Umschalter, mit dem die Drehrichtung geändert werden kann. Stellen Sie für eine Drehbewegung im Uhrzeigersinn den Umschalthebel in die Stellung ⇌ (Seite A) und für eine Drehbewegung gegen den Uhrzeigersinn in die Stellung ⇌ (Seite B).

Wenn sich der Umschalthebel in der neutralen Position befindet, kann der Auslöseschalter nicht gezogen werden.

LED-Anzeige/Piepser

Abb.6

LED-Anzeige bzw. Piepser des Werkzeugs zeigen die folgenden Funktionen.

Funktion Status		Status von LED-Anzeige/Piepser		Auszuführende Maßnahme
		LED-Anzeige Piepser	-
Autostopp-Befestigung	Diese Funktion wird ausgelöst, wenn das Werkzeug das voreingestellte Anzugsdrehmoment erreicht hat und die Befestigung somit abgeschlossen ist. Auf diese Weise wird ein Überdrehen verhindert.	Leuchtet für etwa eine Sekunde grün auf.	—	—
Verzögerter Neustart	Nach der Autostopp-Befestigung lässt sich das Werkzeug etwa eine Sekunde lang nicht starten, auch wenn der Auslöseschalter gezogen wird.
Warnung über unzureichende Befestigung	Durch Loslassen des Auslöseschalters vor Erreichen des voreingestellten Anzugsdrehmoments ist die Befestigung unzureichend.	Leuchtet rot auf. Ein langer Piepston	—	Schraube neu anziehen
Warnung für Restladung des Akkublocks	Dies gibt den passenden Zeitpunkt zum Austausch des Akkublocks an, sobald dessen Leistung nachlässt.	Flackert langsam rot.	Eine Reihe langer Piepstöne	Ersetzen Sie den Akku durch einen geladenen.
Prüfen der Akku-Restladung, Autostopp	Diese Funktion wird aktiviert, wenn der Akku beinahe leer ist. Das Werkzeug wird dann sofort ausgeschaltet.	Leuchtet rot auf. Ein langer Piepston	—	Ersetzen Sie den Akku durch einen geladenen.
Prüfen des Betriebs von LED-Anzeige, Leuchte und Piepser	Diese Funktion dient zur Überprüfung der LED-Anzeige, der Leuchte und des Piepsers, wenn ein Akkublock in das Werkzeug eingesetzt wird.	Leuchtet erst grün, dann rot auf. (Dann leuchtet die Lampe.)	Eine Reihe sehr kurzer Piepstöne	—
Anti-Reset der Steuereinheit	Diese Funktion wird durch einen unnormalen Abfall der Akkuspannung ausgelöst und stoppt das Werkzeug.	Flackert abwechselnd rot und grün.	Eine Reihe kurzer Piepstöne	Ersetzen Sie den Akku durch einen geladenen.
Überhitzung	Diese Funktion wird durch hohe Temperaturen der Steuereinheit ausgelöst und stoppt das Werkzeug.	Flackert schnell rot.	Eine Reihe kurzer Piepstöne	Entfernen Sie den Akkublock sofort und lassen Sie das Werkzeug abkühlen.
Betriebsfehler des Auslöseschalters	Diese Funktion verhindert ein versehentliches Starten des Werkzeugs durch Einsetzen des Akkublocks bei gezogenem Auslöseschalter.	Flackert abwechselnd rot und grün.	Eine Reihe kurzer Piepstöne	Lassen die den Auslöseschalter los.

006388

Einstellen des Anzugsdrehmoments

Abb.7

Verwenden Sie einen optionalen Einstellgriff zum Einstellen des Drehmoments. Führen Sie die Stifte des Einstellgriffs in die Löcher vorne im Werkzeug ein.

Drehen Sie dann den Einstellgriff so, dass die Drehmomentanzeige das gewünschte Drehmoment mit den Zahlen 5 bis 12 anzeigt. Die Zahl entspricht dem ungefähren Anzugsdrehmoment in Newton-Meter (Nm).

Nehmen Sie nach Beenden der Einstellung immer etwa zwanzig Testschraubungen vor, um das Drehmoment stabil zu halten. Prüfen Sie dann das Drehmoment mit einem Drehmoment-Prüfgerät, bevor Sie mit der Arbeit beginnen.

MONTAGE

⚠️ACHTUNG:

- Schalten Sie das Werkzeug stets aus, und entfernen Sie den Akkublock, bevor Sie Arbeiten am Werkzeug ausführen.

Montage und Demontage des Einsatzes

Abb.8

Verwenden Sie den Dreh- oder Steckeinsatz nur wie in der Abbildung dargestellt. Verwenden Sie keinen anderen Dreh- oder Steckeinsatz.

Ziehen Sie zum Einsetzen des Einsatzes den Kranz in Pfeilrichtung und setzen Sie den Einsatz bis zum Anschlag in den Kranz ein. Lassen Sie dann den Kranz zur Sicherung des Einsatzes los.

Abb.9

Ziehen Sie den Kranz zum Entfernen des Einsatzes in Pfeilrichtung, und ziehen Sie den Einsatz heraus.

ARBEIT

Schraubendreherbetrieb

Abb.10

Setzen Sie die Spitze des Dreheinsatzes in den Schraubenkopf, und üben Sie Druck auf das Werkzeug aus. Schalten Sie dann das Werkzeug ein. Wenn die Kupplung unterbricht, stoppt der Motor automatisch. Lassen die dann den Auslöseschalter los.

ANMERKUNG:

- Vergewissern Sie sich, dass der Dreheinsatz gerade im Schraubenkopf sitzt. Andernfalls kann die Schraube und/oder der Einsatz beschädigt werden.

Einschränkungen der Befestigungskapazität

Verwenden Sie das Werkzeug innerhalb der Einschränkungen der Befestigungskapazität Wenn Sie das Werkzeug außerhalb dieser Einschränkungen verwenden, funktioniert die Kupplung nicht. Das Werkzeug kann dann nicht genügend Anzugsdrehmoment liefern.

003819

003820

ANMERKUNG:

- Der Drehwinkel ist der Winkel, um den Schrauben/Bolzen gedreht werden, wenn das Werkzeug von 50% auf 100% des gewünschten Drehmoments geht.

- Die Verwendung eines kalten Akkublocks kann zu einer Warnung hinsichtlich der Ladekapazität durch die LED-Anzeige und den Piepser führen, wonach das Werkzeug sofort anhält. In diesem Fall kann die Befestigungskapazität im Vergleich zu oben eingeschränkt sein, auch wenn der verwendete Akkublock geladen ist.

WARTUNG

⚠️ ACHTUNG:

- Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.

Kohlenwechsel

Abb.11

Nehmen Sie die Kohlen regelmäßig heraus und wechseln Sie sie. Wenn sie bis zur Grenzmarke verbraucht sind, müssen sie ausgewechselt werden. Die Kohlen müssen sauber sein und locker in ihre Halter hineinfallen. Die beiden Kohlen müssen gleichzeitig ausgewechselt werden. Verwenden Sie ausschließlich gleiche Kohlen.

Schrauben Sie mit einem Schraubenzieher den Kohlenhalterdeckel ab. Wechseln Sie die verschlissenen Kohlen, legen Sie neue ein und schrauben Sie den Deckel wieder auf.

Abb.12

Zur Aufrechterhaltung der SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts müssen die Reparaturen und alle Wartungen und Einstellungen von den autorisierten Servicestellen der Firma Makita und unter Verwendung der Ersatzteile von Makita durchgeführt werden.

ZUBEHÖR

⚠️ACHTUNG:

- Für Ihr Werkzeug Makita, das in dieser Anleitung beschrieben ist, empfehlen wir folgende Zubehörteile und Aufsätze zu verwenden. Bei der Verwendung anderer Zubehörteile oder Aufsätze kann die Verletzungsgefahr für Personen drohen. Die Zubehörteile und Aufsätze dürfen nur für ihre festgelegten Zwecke verwendet werden.

Wenn Sie nähere Informationen bezüglich dieses Zubehörs benötigen, wenden Sie sich bitte an Ihre örtliche Servicestelle der Firma Makita.

• Akku-Ladegerät DC14SA
• Akkublock BH9020A/BH9033/BH9033A
• Akkublock BH1220/BH1233
  • Automatischer Auffrischadapter ADP03
• Einstellgriff
  • Schutz
• Grifflächensatz
  • Griff 37
