Produkttype	Skruemaskin
Modell	MAKITA 6911HDB
Strømforsyning	Elektrisk
Effekt	350 W
Tomgangshastighet	0-600 o/min
Maksimalt dreiemoment	30 Nm
Batterikapasitet	Ikke aktuelt
Vekt	1,5 kg
Dimensjoner	250 x 70 x 200 mm
Anbefalt bruk	Møbelmontering, hobbyarbeid
Inkluderte tilbehør	Chuck, skrutrekkerspisser
Vedlikehold	Regelmessig rengjøring, kontroll av kabler
Sikkerhetsinstruksjoner	Bruk vernebriller, unngå fuktighet
Garanti	2 år

Ofte stilte spørsmål - 6911HDB MAKITA

Hvordan kan jeg endre rotasjonsretningen på MAKITA 6911HDB skruemaskin?

For å endre rotasjonsretningen, bruk bryteren på toppen av skruemaskinen. Flytt den til høyre for én retning og til venstre for den andre.

Hva er batterikapasiteten til MAKITA 6911HDB skruemaskin?

MAKITA 6911HDB skruemaskin er utstyrt med et 12 V batteri som gir god driftstid for skruing.

Hvordan vet jeg om batteriet på skruemaskinen min er fulladet?

Skruemaskinen har en ladeindikator. Hvis lyset er grønt, er batteriet fulladet. Hvis det er rødt, må batteriet lades.

Hva gjør jeg hvis skruemaskinen ikke fungerer når jeg trykker på avtrekkeren?

Sjekk først om batteriet er riktig ladet og satt inn. Hvis batteriet er i orden, sjekk sikringen på skruemaskinen eller se i manualen for andre løsninger.

Hvordan rengjør jeg MAKITA 6911HDB skruemaskin?

Bruk en tørr klut for å rengjøre utsiden av skruemaskinen. Unngå sterke kjemikalier. For innsiden anbefales det å kontakte en fagperson.

Kan jeg bruke MAKITA 6911HDB skruemaskin til å bore i harde materialer?

Skruemaskinen er hovedsakelig designet for skruing. For boring i harde materialer anbefales det å bruke en egnet drill.

Hvor kan jeg finne reservedeler til MAKITA 6911HDB skruemaskin?

Reservedeler kan bestilles hos autoriserte Makita-forhandlere eller direkte på Makitas offisielle nettside.

Hva er det maksimale dreiemomentet til MAKITA 6911HDB skruemaskin?

Det maksimale dreiemomentet til MAKITA 6911HDB skruemaskin er 30 Nm, noe som passer for de fleste skruoppgaver.

BRUKSANVISNING 6911HDB MAKITA

Anvendelse (Fig. 7 og 8)

Lasigenom de medfoljande sakerhetsforeskrifternafor din egen sakerhets skull.

VIKTIGA SAKERHETSANVISNINGAR FÜR LADDAREN OCH

BATTERIKASSETTEN

Forklaring til generell oversikt

Høystrekk bolt M6 - M12 M6 - M12

Firkantdtrev 12,7 mm 12,7 mm

Tomgangshastighet (turtall) 0-18000-1800

Slag per minut 0-25000-2500

Maks. tiltrekningsmoment 1 200 kg 1 200 kg

Total lengde 221 mm 221 mm

Nettovekt 1,8 kg

Utgangseffekt DC12V

Labetid . Ca.70 min.

cm

1,8 kg

DC12V

Ca. 65 min.

• Grunnet det kontinuierlige forsknings- og utviklingsprogrammet, forbeholder vi oss retten til a foreta endringer i tekniske data uten forvarsel.
• Merk: Tekniske data kan variere fra land til land.

Sikkerhetsplits

For din egen sikkerhets skyld ber vi deg lese demedfolgende sikkerhetsreglene.

VIKTIGE SIKKERHETSREGLER FOR LADER OG BATTERI

1. TA VARE PÄ DISSE ANVISINGENE — Denne driftshändboken inneholder viktige sikkerhetsregler og bruksanvisninger for batteriladeren.
2. Før batteriladeren tas i bruk, les alle instruk-sjoner og varselmerker pa (1) batteriladeren, (2) batteriet, og (3)produktet batteriet skal brukes til.
3. NB! Reduser faren for ulykker, lad bare opp MAKITA oppladbare batterier. Andre typer batterier kan eksplodere og forarsake skader bade på personer og omgivelser.
4. Utsett jegke laderen for regn eller snø.
5. Bruk av utstyr som ikke Selges eller anbefale avbatteriladerens produsent, kan medføre brannfare, risiko for elektrisk støt, eller persanskader.
6. For a unnga at stopslet aller ledningen odelegges, ma du trekke i selve stopslet og ikke i ledningen nár laderen skal kopies fra stikkontakten.
7. Sorg for at ledningen ligger sik at ingen trar pa uller snubler i den, ellr at den pa annen mate utsettes for belastninger.

8. Bruk/DDke laderen hvis ledningen ell er stopslet er skadet -skift ut straks.

9. Bruk ikke laderen,hvis den har vært utsatt for kraftige slag,har falt i gulvet eller pa annen mæte er kommet til skade;fa den sjekket av en kvalifisert fagperson.

10. DemonerPractice: overlat alle reparasjoner og servicearbeid til en kvalisert fagperson. Feil montering kan medfare fare for brann eller elektrisk stot.
11. Faren for elektrisk stôt ved rengjöring eller vedlikehold reduseres ved á trekke stopslet ut av stikkontakten. Det er ikke nok á skru av kontrollene.

EKSTRA SIKKERHETSREGLER FOR LADER OG BATTERI

1. Lad ikke batteriet opparentemperaturen er UNDER 10^ eller OVER 40^ .
2. Må ikke brukes med opptransformator, aggregat eller likestromskontakt.
3. Laderens ventilapninger ma ikke dekker til erller tilstoppes.
4. Dekk alltid til batteriterimalene med dekslet纳税 Batteriet icke er i bruk.

Dette kan medfrole at batteriet kortsluttes:

(1) Terminalene ma ikke komme i Kontakt med stromførende materialer.
(2) Unngå a oppbevare batteriet sammen med andre metallgjenstander som f.eks. spikre, mynter, etc.
(3) Batteriet ma ikke utsettes for vann eller regn.

Eventuell kortslutning av batteriet kan forarsake stor stromgjennomgang, overoppheting, mulige forbrenninger eller odelagt apparat.

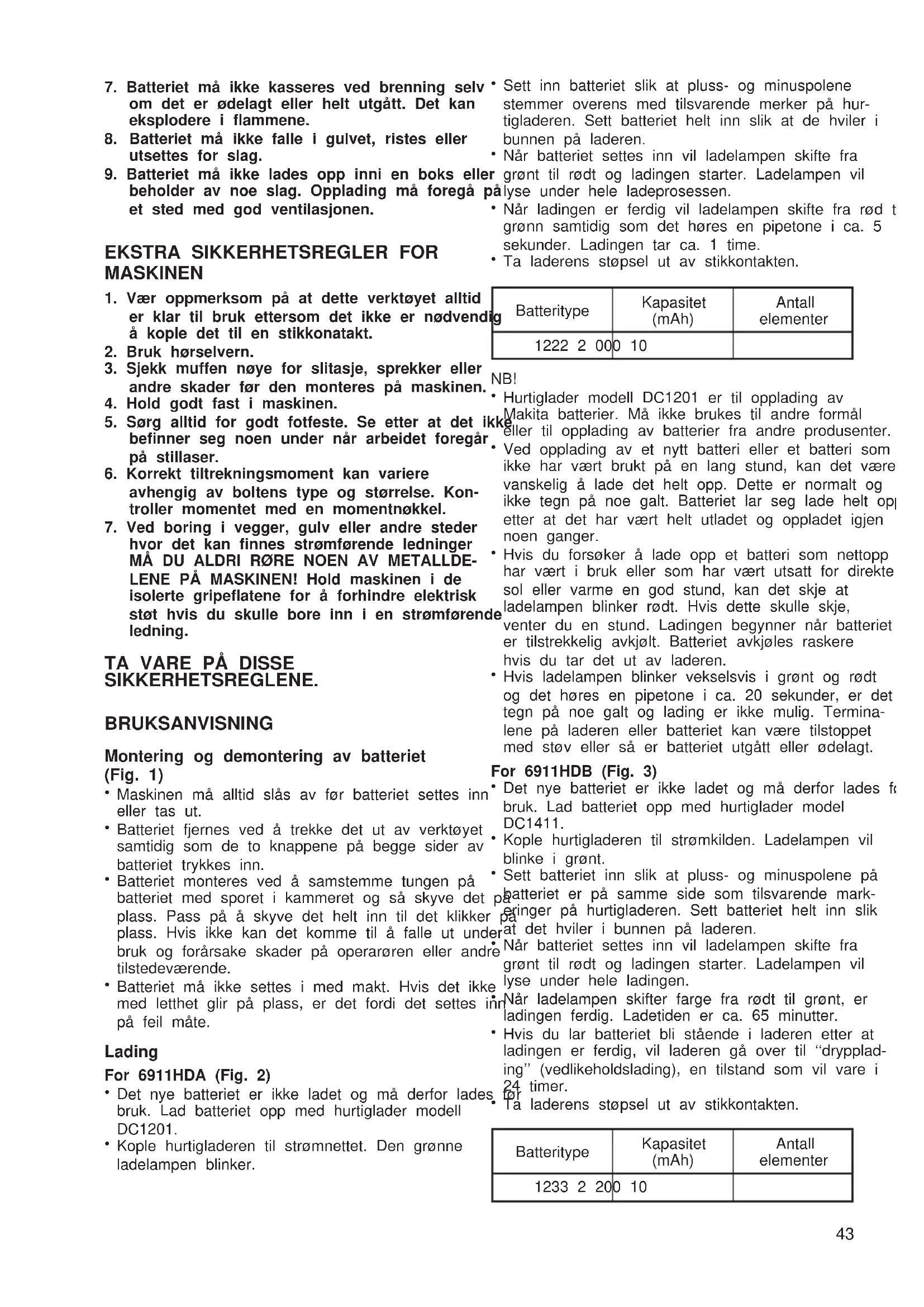

1. Maskinen og batteriet ma ikke oppbevares pa steder hvor temperaturen kankommen opp i ell er overskride 50^

2. Batteriet ma ikke kasseres ved brenning selv om det er ødelagt eller welt utgatt. Det kan eksplodere i flammene.

3. Batteriet ma ikke falle i gulvet, ristes aller utsettes for slag.
4. Batteriet magressive lades opp inni en boks elle beholder av noe slag. Oplading ma forega et sted med god ventilasjonen.

EKSTRA SIKKERHETSREGLER FOR MASKINEN

1. Vær oppmerksom på at dette verktøyet alltid er klar til bruk ettersom det ikke er nødvend i kople det til en stikkonatakt.
2. Bruk hørselvern.
3. Sjekk muffen nøye for slitasje, sprekker aller andre skader før den monteres pa maskinen.
4. Hold godt fast i maskinen.
5. Sorg alltid for godt fotfeste. Se etter at det i befinner seg noen under nár arbeidet foregån pa stillaser.
6. Korrekt tiltrekningsmoment kan variere avhengig av boltens type og størrelse. Kontroller momenet med en momentnokkel.
7. Ved boring i vegger, gulv eller andre steder hvor det kan finnes strømførende ledninger MÁ DU ALDRI RÖRE NOEN AV METALLDE-LENE PÁ MASKINEN! Hold maskinen i de isolerte gripeflatene for á forhindre elektrisk stød hvis du skulle bore inn i en strømførende ledning.

TA VARE PÄ DISSE SIKKERHETSREGLENE.

BRUKSANVISNING

Montering og demontering av batteriet (Fig. 1)

• Maskinen ma alltid slas av for batteriet settes inn erer tas ut.
• Batteriet fjernes ved à trekke det ut av verktøyet samtidig som de to knappene på begge sider av batteriet trykkes inn.
• Batteriet moneres ved Å samstemme tungen pa batteriet med sporet i kammeret og sa skyve det plass. Pass pa Å skyve det helt inn til det klikken plass. Hvis ikke kan detkommen til Å falle ut under bruk og forarsake skader pa operaroren eller andr tilstedeværende.
• Batteriet på旅游度假 settes i med makt. Hvis det旅游度假 med lethet glir på plass, er det fordi det settes i på feil på.

Lading

For 6911HDA (Fig. 2)

• Det nye batteriet er/DDet og ma derfor lades, bruk. Lad batteriet opp med hurtiglader modell DC1201.

• Kople hurtigladeren til stromnettet. Den gronne ladelampen blinker.

• Sett inn batteriet sik at pluss- og minuspolene stemmer overens med tilsvarende merker på hurtigladeren. Sett batteriet helt inn sik at de hviler i bunnen på laderen.

• När batteriet settes inn vil ladelampen skiffe fra der gront til röttt og ladingen starter. Ladelampen vil ödälyse under—hele ladeprossessen.
  När ladingen er fertig vil ladelampen skiffe fra rød t gronn samtidig som det hores en pipetone i ca. 5 sekunder. Ladingen tar ca. 1 time.
• Ta laderens stopsel ut av stikkontakten.

g Batteritype	Kapasitet (mAh)	Antall elementer
1222 2 000	10

NB!

Hurtiglader modell DC1201 er til opplading av Makita batterier. Ma ikke brukes til andre formaler til opplading av batterier fra andre produsenter.
- Ved opplading av et nytt batteri erler et batteri som/DDke har vert brukt pa en lang stund, kan det varevanskelig a lade det helt opp. Dette er normalt ogikke tegn pa noe galt. Batteriet lar seg lade helt opperter at det har vert helt utladet og oppladet igjen noen ganger.
Hvis du forsoker a lade opp et batteri som nettopp har vaert i bruk eller som har vaert utsatt for direkte sol eller varme en god stund, kan det skje at adelampen blinker rodt. Hvis dette skulle skje, venter du en stund. Ladingen begyinner nar batteriet er tilstrekkelig avkjolt. Batteriet avkjoles raskere hvis du tar det ut av laderen.
- Hvis ladelampen blinker vekselsvis i gront og rødt og det hores en pipetone i ca. 20 sekunder, er det tegn pa noe galt og lading er ikke mulig. Terminalene på laderen eller batteriet kan+vare tilstoppet med stov eller sa er batteriet utgatt aller ødelagt.

For 6911HDB (Fig. 3)

• Det nye batteriet er/DDie ladet og ma derfor lades fbruk. Lad batteriet opp med hurtiglader model DC1411.
• Kople hurtigladeren til strømkilden. Ladelampen vil blinke i gront.
• Sett batteriet inn slick at pluss- og minuspolene pä
  patteriet er pa samme side som tilsvarende mark-
  eringer pa hurtigcladeren. Sett batteriet helt inn slick
  pa erat det hviler i bunnen pa laderen.
  Nar batteriet settes inn vil ladelampen skiffe fra gront til rodt og ladingen starter. Ladelampen vill lyse under hele ladingen.
  Nar ladelampen skifter farge fra rodt til gront, er ladingen fertig. Ladetiden er ca. 65 minutter.
  Hvis du lar batteriet bli staende i laderen etter at ladingen er Ferdig, vil laderen gao over til "dryplading" (vedlikeholdslading), en tilstand som vil vare i 24 timer.
  Ta laderens stopsel ut av stikkontakten.

Batteritype	Kapasitet (mAh)	Antall elementer
1233 2 20	10

NB!

Hurtiglader modell DC1411 er til opplading av Makita batterier. Ma aldri brukes til andre formaler til opplading av batterier fra andre produser
- Ved opplading av et nytt batteri erer et batteri s:\ -/DD:\ -Ved opplading av et nytt batteri erer et batteri s:\ -Ikke har vært brukt pa en lang stund, kan det vært vanskelig à lade det helt opp. Dette er normalt à\ -Ikke tegn pa noe galt. Batteriet lar seg lade helt.\ -etter at det har vært helt utladet og oppladet igjat noen ganger.
- Hvis du forsaker à lade opp et batteri som netto har vært i bruk eller som har vært utsatt for dir sol aller annen varme en god stund, kan det skladelampen blinker rodt. Hvis dette skulle skje, venter du en stund. Ladingen vil begynne etter a batteriet er tilstrekkelig avkjølt. Batteriet avkjøles raskere hvis du tar det ut av laderen. - Hvis ladelampen blinker vekselsvis i gront og roer det tegn på noe galt og lading er ikke mulig. Terminalene på laderen aller batteriet kan vaere tilstoppet med støv eller sa er batteriet utgätt ell ødelagt.

Dryplading (vedlikeholdslading)

Hvis du lar batteriet ble liggende i laderen for a forhindre utlading etter at det er ladet helt opp, vil laderen gá over i "dryplading"-modus (vedlikeholdslading) sá batteriet til enhver tid er fullt oppladet.

Tips for à sikre maksimal batterilevetid

Bruk korrekt muffestørrelse til bolter og mutre. Feil storrelse kan resultere i unoyaktig og inkonsekvent tiltrekning og/eller skader pa bolt eller mutter.

Montering ellert demontering av muffen (Fig. 4)

Viktig:

Verktoyet ma alltid vare avslatt og batteriet fjernet for muffen monteres aller demonteres.

Flytt O-ringen ut av rillen i muffen og fjern stiften fra muffen. Sett muffen pa verktoyets an bolt sik at hullet i muffen stemmer overens med hullet i anbolten. Sett inn stiften via hullet i muffen og anbolten. Flytt sa O-ringen tilbake til sin oppinnelige posisjon i muffenrille sa stiften holds fast. Muffen demonteres ved a ffolge monteringsprosedyren i omvendtrekkefolge.

Bryter (Fig. 5)

NB!

För batteriet settes inn i verktøyet, ma du sjekke at bryteren virker som den skal og gär tilbake til "OFF" när den slippes.

Maskinen startes ved Å trykke inn bryteren. Maskinens hastighet øker med trykket pa bryteren. Slipp bryteren for Å stoppe.

NIB! Kontroller alltid rotasjonsretningen for bruk.

Reversbryteren ma bare aktiveres forst etter at maskinen har stoppet helt. Hvis rotasjonsretningen endres mens maskinen gär, kan maskinen odeleg

p ges.

Dehne maskinen er utstyrt med en reversbryter som zu endrer rotasjonsretningen. Skyv reversbryerten til stvenstre for medurs rotasjon aller til høyre for moturs rotasjon.

Korrekt tiltrekningsmoment kan variere avhengig av boltens type og størelse. Forholdet mellom tiltrekningsmoment og tiltrekningsid er vist i tabellen.

Hold godt fast i maskinen og plasser muffen over bolten eller mutteren. Sla maskinen pa og trekk til med korrekt tiltrekningstid.

MERKNAD:

• Hold maskinen i rett vinkel på bolten eller mutteren uten Å öve for stort trykk.
  For stort tiltrekningsmoment kan skade bolten/mutteren. Før det eigentlige arbeidet gjores, erbor du alltid foreta en prove for a finne passende tiltrekningshastighet og -tid til bolten eller mutteren.

9 Tiltrekningsmomentet påvirkes av forskjellige faktorer, inkludert falgende. Etter tiltrekningen bør du alltid siekke tiltrekningsmomentet med en momentnøkkel.

1. Nár batteriet er nesten utgätt, vil spennen gen synke og tiltrekningsmomentet reduseres.

2. Muffe

3. Hvis det/DDI:brukes korrekt muffestorrelse, vil tiltrekningsmomentet reduseres.

4. En slitt muffle (slitasje på sekskantenden aller firkantenden) vil forårsake reduset tiltrekningsmoment.

5. Bolt

6. Sely om tiltrekningsfaktoren og boltklassen er den samme, vil tiltrekningsmomentet variere avhengig av boltdiameteren.

7. Sely om boltdiametre er de samme, vil korrekt tiltrekningsmoment variere avhengig av tiltrekningsfaktoren, boltklassen og boltlengden.

Bruk av universalskjote eller forlengelsessstang vil til en viss grad redusere tiltrekningsmomentet på slagnokkelen. Kompenser ved Å bruke litt longer tiltrekningstid.

For a garantere at maskinen arbeider sikkert og pälitetig bør reparasjoner, servicearbeider ullinstlinger utfores av et autorisert Makita-serviceverksted.

GARANTI

Vi gir garanti på MAKITA's maskiner i henhold til lovfestede forskritter i det enkelte land. Skader og feilaktigheter som kan henfores til normal slitasje, overbelastning aller feil bruk omfattes ikke av denen garanti. Ved reklamasjon skal komplett maskin, ikke demontert,ammen med vedlagte GARANTIKORT, amat kvittering aller innkjopsbevis, sendes inn til din forhandler aller til et autorisert Makita-verksted.

① Painike
② Akku
③ Latausvalo
④ O-rengas
⑤ Holkki
