| Produkttype | Høytrykksvasker |
| Merke | Kärcher |
| Modell | K3 Home & Pipe |
| Forsyningsspenning | 220-240 V ~ 50-60 Hz |
| Strømforbruk | 6 A |
| Driftstrykk | 8 MPa (80 bar) |
| Maksimalt tillatt trykk | 12 MPa (120 bar) |
| Vannmengde | 5,7 l/min |
| Maksimal vannmengde | 6,3 l/min |
| Vaskemiddelmengde | 0,3 l/min |
| Maks. inngangstrykk | 1,2 MPa |
| Maks. inngangstemperatur | 40 °C |
| Mål (L x B x H) | 275 x 276 x 803 mm |
| Vekt (driftsklar) | 6,0 kg |
| Beskyttelsesklasse | II |
| Beskyttelsesgrad | IP X5 |
| Lydtrykknivå | 74 dB(A) |
| Lydeffektnivå | 90 dB(A) |
| Hånd-arm vibrasjoner | < 2,5 m/s² |
| Hovedfunksjoner | Høytrykksvask, vaskemiddelinnsug, trykkregulering (Vario Power), roterende dyse, vaskebørste, skumdyse |
| Sikkerhet | Hovedbryter, pistolhåndtakslåsing, avlastningsventil med trykkvakt |
| Vedlikehold og rengjøring | Rengjør jevnlig vanninntakssilen og vaskemiddelfilteret |
| Reservedeler og reparerbarhet | Originalt tilbehør og reservedeler tilgjengelig på www.kaercher.com |
| Generell informasjon | Bruksanvisning og manual gratis tilgjengelig for nedlasting |
Ofte stilte spørsmål - K3 Home & Pipe Kärcher
Brukerspørsmål om K3 Home & Pipe Kärcher
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Høytrykkspyler i PDF-format gratis! Finn veiledningen din K3 Home & Pipe - Kärcher og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. K3 Home & Pipe av merket Kärcher.
BRUKSANVISNING K3 Home & Pipe Kärcher
Miljobeskyttelse. DA 5
Pleje og vedligeholdelse. DA 8
Tilbehør ogreservede.. DA 8
Garanti. DA 9
Tekniske data DA 9
EU-overensstemmelseserklaering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sikkerhed
23 Armeret vandslange med almindelig kobling.
Diameter min. 1/2 tommer (13 mm)
- Laengde min. 7,5 m
Montering
Losekomponenter,som er vedlapt maskinen,skal for brugen monteres.
Se hertil figurerne pa siderne!
Figur A
Stik transporthjulene i og lad dem gai hak.
Figur B
Vandforsyning fra vandlesdning
Pleje og vedligeholdelse
△FARE
Tilbehør og reservedele
Informationer om tilbehør og reservationdele findes www.kaercher.com
Garanti
I de enkelte lande gelder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl pa apparatet afhjelpes Gratis inden for garantien, safremt fejen kan tilskrives en materiale-ller produktionsfejl. Hvis De onsker at gore garantien geldende, bedes De henvende Dem til Deres forhandler erer naermeste kundeservice medbringende kvittering for kobet. Adresser finder De under: www.kaercher.com/dealersearch
Tekniske data

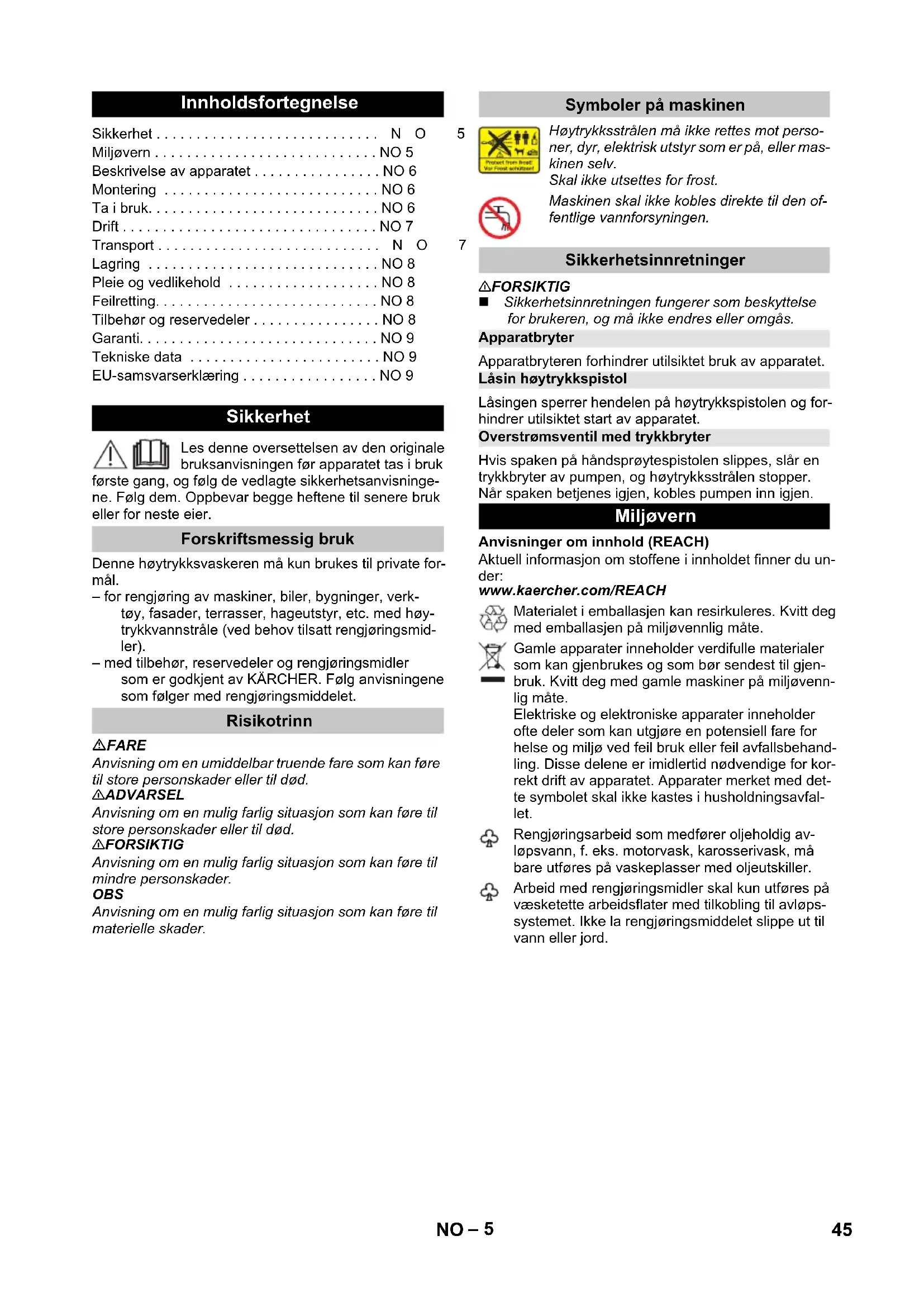

Beskrivelse av apparatet . NO 6
Montering . NO 6
Taibruk. NO6
Drift. NO 7
Transport. N O
Lagring NO 8
Pleie og vedlikehold NO 8
Feilretting. NO 8
Tilbehør ogreservedeler .NO 8
Garanti. NO 9
Tekniske data . NO 9
EU-samsvarserklaering .NO 9
Sikkerhet
Lesdenneoversettelsenavdenoriginale braupsanvisingenforapparatettasibruk
første gang, og følg de vedlagte sikkerhetsanvisningarne. Følg dem. Oppbevar begge heftene til senere bruk erler for nests eier.
Forskriftsmessig bruk
Denne høytrykksvaskeren mA kun brukes til private formal.
-
for rengjøring av maskiner, biler, bygninger, verktøy, fasader, terrasser, hageutstyr, etc. med høytrykkvannstråle (ved behov tilsatt rengjøringsmidler).
-
med tilbehør, reservedeler og rengjøringsmidler som er godkjent av KÄRCHER. Følg anvisingene som følger med rengjøringsmiddelet.
Risikotrinn
△FARE
Anvisning om en umiddelbar truende fare som kan fore til store persorskader eller til død.
ADVARSEL
Anvisining om en mulig farlig situasjon som kan.fore til store personskader eller til død.
△FORSIKTIG
Anvisining om en mulig farlig situasjon som kan.fore til mindre personskader.
OBS
Anvisining om en mulig farlig situasjon som kan.fore til materielle skader.
Symboler på maskinen
5
Hoytrykksstralen ma ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller maskinen selv.
Skal icke utsettes for frost.
Sikkerhetsinnretninger
△FORSIKTIG
Sikkerhetsinnretningen fungerer som beskyttelse forBrukeren,ogmaikkeendreselleromgas.
Apparabryter
Apparatabryteren forhindrer utilsiktet bruk av apparatet.
Läsin høytrykkspistol
Låsingen sperrer hendelen på høytrykkspistolen og for-hindrer utilsiktet start av apparatet.
Overstrømsventil med trykkbryter
Hvis spaken pa handsprytespistolen slilles, slar en trykkbryter av pumpen, og hoytrykssstralen stopper. Nar spaken betjenes igjen, kobles pumpen inn igjen.
Miljøvern
Anvisninger om innhold (REACH)
Aktuell informasjon om stoffene i innholdet finner du under:
Gamle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Kvitt deg med gamle maskiner på miljøvennlig mæte.
Elektriske og elektroniske apparater inneholder oft deler som kan utgjore en potensiell fare for helse og miljo ved feil bruk erller feil avfallsbehandling. Disse delene er imidlertid ndvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.
Rengjoringsarbeid som medforer oljeholdig avlopsvann, f. eks. motorvask, karosserivask, ma bare utfores pa vaskeplasser med oljeutskiller.
Arbeid med rengjoringsmidler skal kun utfores pa vasketette arbeidsflater med tilkobling til avlopsystemet. Ikke la rengjoringsmiddelet slippe ut til vann ell er jord.
Beskrivelse av apparatet
I denote bruksanvisingen er den maksimale utrustnigen beskrevet. Alt etter modell kan det vare ulike leveringsomfang (se emballasjen).
Leveringsomfang for apparatet er vist på emballasjen. Kontroller at innholdet i pakken er fullstendig,nardu pakker ut.
Ved manglende tilbehör eller ved transportskader, vennligst informer forhandleren.
Illustrasjonerseutfoldingssidene!
1 Høytrykksforsyning
2 Apparatbryter "0/OFF" / "I/ON"
3 Oppbevaringskroker for strømkabel
4 Oppbevaring for hoytrykkslange
5 Transportgrep
6 Vanntilkobling med innebygget sil
7 Sugeslange for rengjøringsmiddel, med rengjøringsmiddel-filter og deksel
8 Rengjøringsmiddel-tank
9 Koblingsdel for vanntilkoblingen
10 Oppbevaring for straleror
11 Oppbevaring for hoytrykkspistol
12 Strømledning med støpsel
13 Transporthjul
14 Høytrykkspistol
15 Läsin høytrykkspistol
16 Klammer for høytrykksslange
17 Høtrykksslange
18 Strålerør med trykkregulering (Vario Power) For enkle rengjøringsoppgaver. Arbeidstrykket er trinnløst regulerbar mellom "Min" og "Max". Rengjøringsmidedel kan doseres i stilling "Mix". For a regulere arbeidstrykket, slipp hendelen på høytrykkspistolen og drei strålerøret til onsket stilling.
19 Straleror med Rotojet For hardnakket smus
* Tilleggsutstyr
20 Vaskebørste
Egnet for bruk med rengjøringsmiddel.
21 Skumdyse
For kraftig rengjøringsskum.
22 Rengjoringsmiddel
** I tillegg kreves
23 Vevforsterket vannslange med alminnelig kobling.
- Minimumsdiameter 1/2 tome (13 mm).
- Minimumslength 7,5 m.
Montering
De Ise delene som fIgger apparatet skal monteres for det tas i bruk.
Illustrasjoner se utfoldingssidene!
Figur A
Transporhjul settes inn og lases.
Figur B
Transporthandtak settes pa og skrus fast.
Figur C
Skru den medfolgende koblingsdelen pa vanntilkoblingen pa hoytrykksvaskeren.
Figur D
Trekk ut klammer ffor hoytrykksslange fra hoytrykkspistolen.
Figur E
Sett hoytrykkslangen i hoytrykkspistolen.
Klammer trykkes inn til de gär i las. Kontroller sikker tikkobling ved a trekke i høytrykslangen.
Ta i bruk
Sett maskinen pa en jevn flate.
Figur F
Høytrykkslangen kobles til høytrykkskoblingen pa apparatet.
Sett stopselet i stikkontakten.
Vanntilforsel fra vannledning
Se typeskilt/tekniske data for tilkoblingsverdier.
Følg vannverkets forskritter.
OBS
Forurensning i vannet kan skade høytrykkspumpen og tilbehørt. For beskyttelse anbefales bruk av KAR-CHER vannfilter (spesialtilbehør, bestillingsnr. 4.730-059).
Koble vanntilforselsslangen til koblingen på vann-tilkoblingen.
Vannslangen kobles til vannforsyningen.
Apne vannkranen welt.
Drift
OBS
Törkrjöring i mer enn 2 minutter Förer til skader på høytrykkspumpen. Dersom maskinen ikke bygger opp trykk innen 2 minutter, slå av maskinen og gå frem som beskrevet i kapittel "Feilretting".
Drift med høytrykk
△FORSIKTIG
Hold en avstand på minst 30 cm ved rengjöring av lakkerte flater, for à unngà skader
OBS
Merk: Dersom du slipper hendelen igjen, vil apparatet stoppe. Høyt trykk beholdes i systemet.
Bruk av rengjøringsmiddel
Merknad: Rengjøringsmiddel kan kun tilsettes ved bruk av lavtrykk.
△FARE
Ved bruk av rengjøringsmidler skal sikkerhetsdatabla-det fra produsenten av rengjøringsmidler følges, spesielt anvisigner om verneutstyr.
Figur H
Fyll pa rengjoringsmiddel-losning i rengjoringsmiddeltanken (doseringsangivelser pa etikett pa ren-gjoringsmiddelet flegs).
Figur I
Sett lokket pa rengjoringsmiddeltanken.
Lás rengjöringsmiddeltank i apparatet.
Figur J
Bruk straleror med trykkregulering (Vario Power).
Drei stralerorettilstilling"Mix".
Merk: Derved vil rengjøringslosning blandes med vannstralen ved drift.
Tilleggsutstyr
Figur K
Koble skumdysen til rengjiringsmiddelbeholderen.
Sett inn skumdysen i høytrykkspistolen og fest det ved Å dreie 90^
Anbefalt rengjøringsmetode
Sprøyt litt rengjøringsmiddel pa den tøre overflaten og la det virke (men ikke tørke).
Spyl det opploste smuset vekk med hoytrykssstralen.
Drift med vaskebørste
OBS
Fare for lakskader
Ved arbeid med vaskebørste skal den vere fri for smuss og andre partikler.
Sett inn vaskebørsten i høytrykkspistolen og fest det ved a dreie 90^
Merk: Ved behov kan ogsa vaskebørsten brukes sammen med rengjoringsmiddel.
Opphold i arbeidet
→ Slipp spaken på handsprøytepistolen.
Lås spaken på händsprøytepistolen.
Sett høytrykkspistol i oppbevaring for høytrykkspistol.
Ved lengre arbeitspauser (mer enn 5 minutter) mahrhøytrykksvaskeren i tillegg slas av "0/OFF".
Etterbruk
△FORSIKTIG
Høytrykkslangen ma bare tas av høytrykkspistolen aller maskinen när det ikke er noe trykk i systemet.
Etter arbeide med rengjoringsmiddel: Kjør maskinen i ca. 1 minutt for a spyle den ren.
→ Slipp spaken på handsprøytepistolen.
→ Slà av apparatet "0/OFF",
Trekk ut stopselet fra veggkontakten.
Steng vannkranen.
Trykk inn spaken pa handsprøytepistolen for a utligne det gjenværende trykket i systemet.
Lås spaken på.Handsprøytepistolen.
Skill apparatuset fra vannforsyningen.
Transport
△FORSIKTIG
Fare for personskade og materiell skade!
Pass på vekten av apparatet ved transport.
Transport for hand
Trekkmaskinenitransporthandtaket.
Transportikjoretoy
Tøm rengjøringsmiddeltanken.
Sikre maskinen mot a skli erer vippe.
Lagring
FORSIKTIG
Fare for personskade og materiell skade!
Vær oppmerksom på vekten til apparatet ved lagring.
Oppbevaring av apparatet
Før lengre tids lagring, f.eks. om vinteren, pass på anvisingene i kapittelet Pleie.
Sett høytrykksvaskeren på et jevnt underlag.
Huset pa hurtigkoblingen for sugeslange trykkes i pilretningen, og trekk av høytrykkslangen.
Trykk skilletast på høytrykkpistolen og skill høytrykkslangen fra høytrykkpistolen.
Sett høytrykkspistol i oppbevaring for høytrykkspistol.
Settinnstraleroretistralerorholderen.
Lagre strømkabel, høytrykke lange og tilbehør med maskinen.
Frostbeskyttelse
OBS
Maskiner og tilbehør som ikke er helt tomt kan blø odelagt av frost. Tøm maskin og tilbehør komplett og sikre mot frost.
For a unnga skader:
Tømmé apparatet helt for vann: Slå på apparatet uten tilkoblet høytrykke slange og uten tilkoblet vann-forsyninf (maks 1 min.) og vent til det ikkekommen mer vann ut av høytrykke slangen. Slå av maskinen.
Oppbevar apparat med alt utstyr i et frostsikkert rom.
Pleie og vedlikehold
△FARE
Fare for elektrisk støt.
Før alt arbeide pa apparatet skal apparatet slas av og strömkabelen trekkes ut.
Rengjør sil i vanntilkobling
Rengjør sili vanntilkoblingen regelmessig.
Ta av koblingen fra vanntilkoblingen.
Figur L
OBS
Trekk ut silen med en flat tang.
Rengjør silen under rennende vann.
Sett inn igjen silen i vanntilkoblingen.
Rengjore rengjoringsmiddelfilter
Før langvarig oppbevaring, f. eks. over vinteren:
Ta ut filteret fra rengjøringsmiddel-sugeslangen og rengjør det under rennende vann.
Feilretting
Mindre funksjonsfeit kan du ved hjelp av følgende oversikt utbedre selv.
Ved tvilstifeller, ta Kontakt med autorisert kundeservice.
△FARE
Fare for elektrisk stot.
Før alt arbeide pa apparatet skal apparatet slas av og stromkabelen trekkes ut.
Apparatetgärikke
Betjen hendelen på høytrykkspistolen og maskinen starter.
Kontroller at spenningen som er oppgitt på typeskilit et overensstemmende med strømkildens spening.
Kontroller strømkabelen for skader.
Høytrykksvaskeren bygger ikke opp trykk
Kontroller innstilling pa straleroret.
Kontroller at vannforsyningen har tilstrekkelig matevolum.
Ta ut sugeinntaket i vanntilkoblingen med en flattang, og renjør det under rennende vann.
Lufte maskinen: Sla pa apparatet uten tilkoblet hoytrykslange og kjr det til det kommer ut vann (maks. 2 minutter) uten bobler fra hoytrykkstikoblingen. Sla av maskinen og koble pa hoytrykksslangen igjen.
Sterke trykksvingninger
Rengjore høytrykksdyse: Fjern smuss fra dysehulene med en nål, og skyll med vann i retning fra fremsiden.
Kontroller vanntilforselsmengde.
Apparatet er utett
Små utettheter i apparatet skyldes tekniske Årsaker. Ved større utettheter, ta kontakt med autorisert kundeservice.
Maskinen suger ikke rengjøringsmiddel
Bruk strålerør med trykkregulering (Vario Power). Drei strålerøret til stilling "Mix".
Rengjør filter på rengjøringsmiddelsugselange.
Kontroller at sugeslange for rengjoringsmiddel/DD er i klem ("knekk").
Tilbehør og reservedeler
Bruk bare originalt tilbehør og originale reservationder; de garanterer for en sikker og problemfri drift av maskinen. Informasjon om tilbehør og reservationder finner du på www.kaercher.com.
Garanti
Vár ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan fores til bilbake til material-ellerproduksjonsfeit. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. Adresser finner du under: www.kaearcher.com/dealersearch
Tekniske data
| Elektrisk tilkobling | |
| Spenning 220-240 | V |
| 1~50-60 Hz | |
| Strømforbruk 6 A | |
| Beskyttesesklasse IP X5 | |
| Beskyttesesklasse II | ☐ |
| Strømsikring (trege) 10 A | |
| Vanntilkobling | |
| Tilførselstrykk (max) 1,2 MPa | |
| Vanntilførsels-temperatur (max) 40 °C | |
| Tilførsmengde (min) 8 l/min | |
| Effektspesifikasjoner | |
| Arbeidstrykk 8 MPa | |
| Maks. tillatt trykk 12 MPa | |
| Vannmengde 5,7 l/min | |
| Matemengde maks | 6,3 l/min |
| Rengjøringsmiddelmengde | 0,3 l/min |
| Rekylkraft høytrykkspistol | 12 N |
| Mål og vekt | |
| Lengde | 275 mm |
| Bredde | 276 mm |
| Høyde | 803 mm |
| Vekt, driftsklar, med tilbehør | 6,0 kg |
| Registrente verdier etter EN 60335-2-79 | |
| Hånd-arm vibrasjonsverdi | <2,5 m/s2 |
| Usikkerhet K | 0,3 m/s2 |
| Støytrykksnivå LpA | 74 dB(A) |
| Usikkerhet KpA | 3 dB(A) |
| Støyeffektnivå LWA + usikkerhet KWA | 90 dB(A) |
Det tas forbehold om tekniske endringer.
EU-samsvarserklæring
Vi erklær hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til bade design, konstrujsjon og type markedsfort av oss. Ved endringer pa maskinen som er utfort uten vart samtykke, mister denen erklæringen sin gyldighet.
Produkt: Høytrykksvasker
Type: 1.676-xxx
De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.
CEO
Dokumentasjonsansvarlig:
S. Reiser
