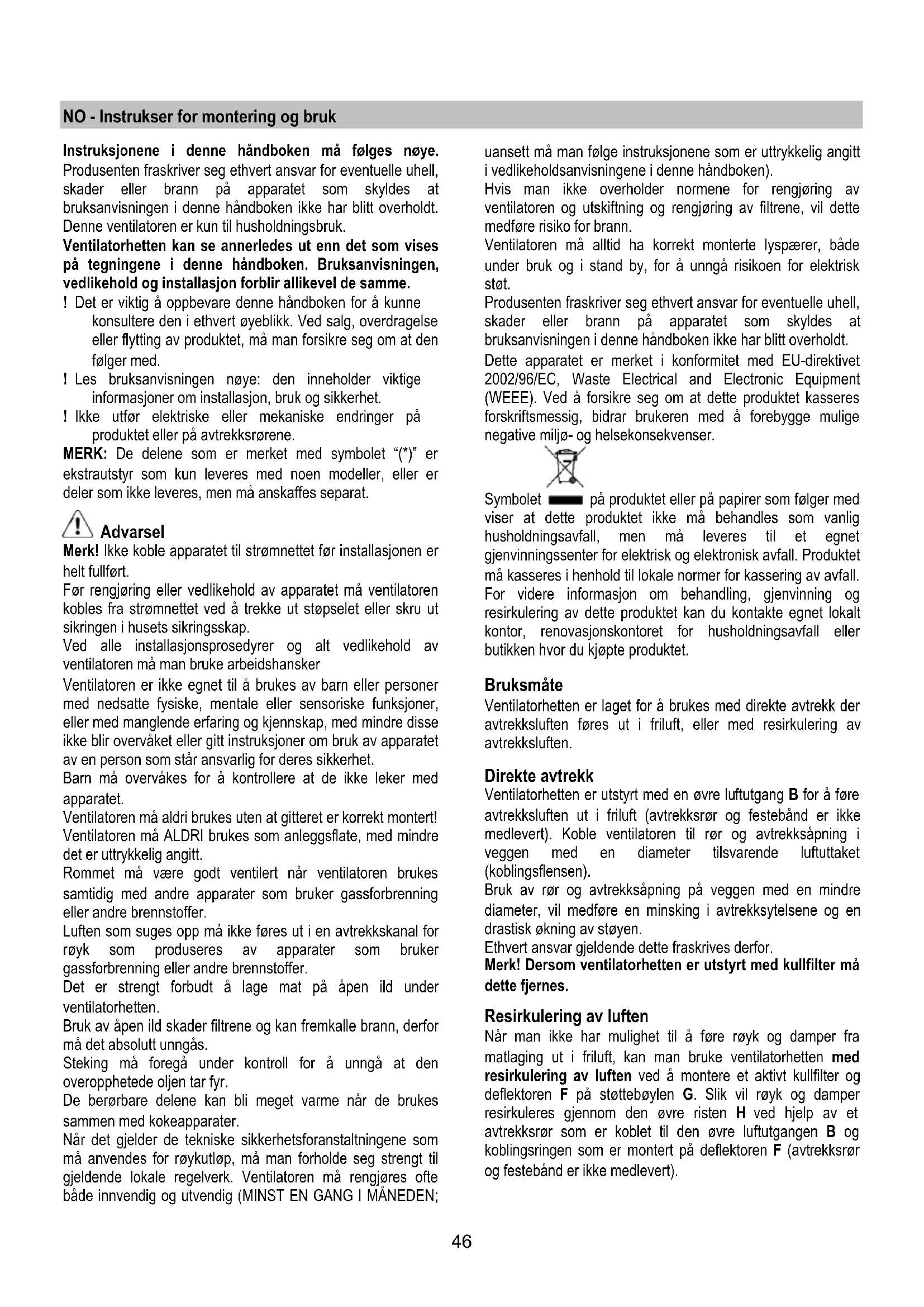

NO Instrukser for montering og bruk

NO - Instrukser for montering og bruk

Instruksjonene i dette handboken på følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes atbruksanvisningen i dette handboken ikke har blitt overholdt. Denne ventilatoren er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i dette handboken. Bruksanvisningen, vedlikehold og installationsjon forblir allikevel de samme.

! Det er viktig ø appbveare dette handboken for a kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flyting avproduktet, ma man forsikre seg om at den følger med.
! Les bruksanvisingen nøye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
! Ikke utfør elektriske eller mekaniske endringer på produitet eller på avtrekksrøre.

MERK: De delene som er merket med symbolet (^*) er ekstrautstyr som kun leveres med noen modeller, aller er deler som ikke leveres, men mA anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til stromnettet ffor installasjonen er helt fullfør.

Før rengjøring eller vedlikehold av apparatet ma ventilatoren kobles fra strømnettevadtrekke ut stopselet erler skru ut sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren ma man bruke arbeidshansker

Ventilatoren er ikke egnet til á brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, medindreppe icke blir overvåket eller gitt instruksjoner ombru k apparatet av en person som star ansvarlig foreres sikkerhet.

Barn ma overvåkes for a kontrollere at de ikke leker med apparatet.

Ventilatoren må aldri brukes uten at gitteret er korrekt monter! Ventilatoren må ALDRI brukes som anleggsflate, medindre det er uttrykkelig angitt.

Rommet må vår godt ventiliert när ventilatoren brukes samtidig med andre apparater somBruker gassforbrenning eller andre brennstoffer.

Luften som suges opp违法犯罪 uen avtrekkkanal for roryk som produseres av apparater som bruker gassforbrenning aller andre brennstoffer.

Det er strengt forbudt Å lage mat pa Åpen ild under ventilatorhetten.

Bruk av āpen ild skader filtrène og kan fremkalle brann, derfor ma det absolut unngas.

Steking mä foregå under kontroll for a unngå at den overopphete de oljen tar fyr.

De berorbare delene kan bli meget varme nár de brukes sammen med kokeapparater.

Når det gjelder de tekniske sikkerhetsforanstningene som mA anvendes for røy Kutlop, mA man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren mA rengjores ofte både innvendig og utvendig (MINST EN GANG I MANEDEN;

uansett mā man følge instruktjone som er uttrykkeig angitt i vedlikeholdsanvisningene i dette handboken).

Hvis man发展模式 for rengjoring av ventilatoren og utskifning og rengjoring av filtrene, vil dette medfrole risiko for brann.

Ventilatoren ma alltid ha korrekt monterte lyspaerer, bade under bruk og i stand by, for a unnga risikoen for elektrisk stot.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader aller brann pa apparatet som skyldes at bruksanvisningen iijke handboken ikke har blitt overholdt.

Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved a forsikre seg om at dette produit kasseres forskriftsmessig, bidrar brukeren med a forebygge mulige negative miljo- og helsekonsekvenser.

Symbolet – på produitet eller på papirer som følger med viser at dette produitet ikke má behandles som vanlig husholdningsavfall, men má leveres til et egnet gjenvinningsenter for elektrisk og elektronisk avfall. Produktet på kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon on behandling, gjenvinning og resirkulering av dette produitet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvör du kjøpte produitet.

Bruksmåte

Ventilatorhetten er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, ell er med resirkulering av avtrekksluften.

Direkte avtrekk

Ventilatorhetten er utstyrt med en øvre luftutgang B for a fere avtrekksluften ut i friluft (avtrekksrør og festeband er ikke medlevert). Koble ventilatoren til rør og avtrekksapning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksapning pa veggen med en mindrediameter, vil medfore en minsking i avtrekksytelsene og endrastisk økning av stoyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Merkl Dersom ventilatorhetten er utstyrt med kullfilter参加会议. dette fjernes.

Resirkulering av luften

När man ikke har mulighet til á före røyk og damper fra matlaging ut i friluft, kan man bruke ventilatorhetten med resirkulering av luften ved á montere et aktivt kullfilter og deflektoren F på stottebøyen G. Slik vil røyk og damper resirkuleres gjennom den øvre risen H ved hjelp av et avtrekksrør som er koblet til den øvre luftutgangen B og koblingsringen som er montert på deflektoren F (avtrekksrør og festebänd er/DDke medlevert).

Merk! Dersom ventilatorhetten ikke er utstyrt med kullfilter, på dette bestilles og monteres før bruk.

Modellene uten sugemotor fungerer kun med direkte avtrekk og må kobles til en eksentrisk sugeenhet (ikke medlevert).

Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjokkenventilatoren ma ikke vengeance på mindre enn 50cm nár det gjelder elektriske cokeplater og 65cm nár det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gasskokeapparat opererer med en storre avstand, maijke overholds.

Elektrisk tilslutning

Nettspenningen mä vare i samsvar med den elektriske penpeningen som angis på typeskiltet innate i ventilatoren. Hvis det følger med stopsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten mä vare lettuce tilgengelig ogsa etter installasjonen. Hvis det ikke følger med stopsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke erlett tilgengelig, mä man sette pa en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

Ventilatorhetten leveres i to versjoner: veggmodell og takmodell (Isola).

Førinstallasjonen:

• Kontroller at produit har passage störrelse i forhold til plassen du har valgt à installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se ogsa tilhorende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.)inne i ventilatorhetten etter Transporten. Ta det i sa fall ut og ta vare pa det.
• Dersom det er mulig, er det best a demontere og ta vekk moblene under og rundt ventilatorhettens installasjonsomrade for a ha bedre tilgengelighet til taket/veggen hvor ventilatorhetten skal installereres. Ellers ma man sa langt det er mulig beskytte moblene rundt og alle delene som berores av installasonen. Velg en flat overflate og dekk den med en beskyttele som du kan sette ventilatorhetten og tilbehorsutstyret pa.
• Kontroller dessuten at det er en tilgengelig stikkontakt i nærheten av ventilatorhettens installasjonsomrade (tilgengelig och att ventilatorhetten er montert) og at det er mulig a koble seg til en innretning for

• Gjør alle nødvendige murarbeider (f.eks.: installasjon av en stikkontakt og/eller boring av hull for avtrekksrør).

Ventilatorhetten er utstyrt med festeplugger som passer til de feste vegger/tak. Allikevel er det ncvendig a la en kualifisert tekniker kontrollere for a forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket ma vare sterkt nok til a tale ventilatorhettens vekt.

Installasjon av takmodellen (Isola)

Fig. 5-6-7

1. Reguler omfangent på ventilatorhettens støttestruktur, da ventilatorhettens endelige høyde kommt an på denne reguleringen.
   Merk: I noen tilfeller er den øvre seksjonen av rammen festet til den nedre seksjonen med 1 aller flere skruer. Dette ma man eventuelt kontrollere, og i sa tilfelle fjerne dem midlertidig for a muliggjore reguleringen av stottestrukturen.
2. Fest strukturens to seksjoner med totalt 16 skruer (4 for hvert hjørne).

Hvis stottestrukturens omfang er storre enn minsteomfange, ma man sette 1 aller 2 stottebøyler (etter hva som er medlevert) pa den overste seksjonen for a forsterke donne.

Merk: nár du setter pá plass og fester stottebøylen/stottebøylene, ma du kontrollere at disse ikke hinderer et problemfritt feste av avtrekksrøret (sugefunksjon) eller av deflektoren (filtrerende funksjon).

1. Hekt ventilatorhetten på rammen og kontroller at den er hektet ordentlich på. For a hekte ventilatorhetten på rammen, m am skru hardt til de 16 skruene (4 for hvert hjørne).
2. Sett hullskjemaet i taket loddrett over cokeplatene (skjemaets midtpunkt ma befinne seg over cokeplatenes midtpunkt, og sidene ma vare parallelle med cokeplatenes sider-skjemaets side med skriften FRONT tilsvarer widen med kontrollpanelet). Gjør klart for elektrisk tilslutning.
3. Bor hull som angitt (6 hull for 6 vegglugger-4 plugger for hvert hekte), skru til 4 skruer i de ytre hullene og la det vare et opprom pa circa 1 cm mellom skruehodet og taket.
4. Hekt rammen til taket på de 4 skruene (se operasjon 4).

5. Skru de 4 skruene hardt til.

6. Sett inn enda 2 skruer i de frie hullene for sikkerhetsfestene og skru dem hardt til.

7. Sett inn et avtrekksrør på innersiden av rammen og koble det til motorhusets koblingsring (avtrekksrør og festeband er ikke medlevert). Avtrekksrøret违法犯罪 langt nok tilå na utendørs (sugefunksjon) eller deflektoren F (filtrerende funksjon).
8. Kun for filtrerende funksjon: monter deflektoren F på rammen og fest den med 4 skruer til den dertil bestemte stottebøylen, koble til slutt avtrekksrøret til koblingsringen på deflektoren.
9. Utför elektrisk tilslutning. Man mä imidertid/DDke koble til strömmen ffor ferdig utfört installasjon.
10. Sett mutterne som er utstyrt med festekroker inn i de øvre og nedre skorsteinseksjonene pa linje med de rektangulare hullene, totalt skal det monteres 14 muttere.
11. Sett sammen de to Øvre seksjonene på skorsteinen sá de dékker rammen, sik at den ene av de to apningene på seksjonene stiller seg på samme side som betjeningspanelet, og den andere på motsatt side.

Skru de to seksjonene sammen med 8 skruer (4 for hverside-se ogsa kartet for sammensetning av de to seksjonene).

1. Fest hele den overste skorsteinen til rammen med to skruer (en for haver side), naertaket.
2. SettSAMmen de to nedre seksjonene pa skorsteinen sa de dekker rammen,bruk 6 skruer (3 for haver side,se ogsa kartet for sammensetting av de to seksjonene).
3. Sett den nedre seksjonen på skorsteinen på det dertil bestemte stedet sa den fullt dekker motorhuset og klemesken, og fest med to skruer fra ventilatorhettens innerside.
4. Sett på 2 merker (medlevert) som dekker festepunktene til seksjonene på den nedre skorsteinen (MERKI MERKENE TIL DEN NEDRE SKORSTEINEN ER LETT GJENKJENNELIGE FORDI DE ER TRANGERE OG IKKE SÄ DYPE).

De bredere og dypere merkene skal brukes til den ovre skorsteinen, disse skjærés ut etter mal.

1. Koble til strømmen igjen på den elektriske tavlen og kontROLLER at ventilatorhetten fungerer korrekt.

Installasjon av veggmodellen

När dampskjermen leveres umontert, skal den festes som pa figur a,b.

El-boksen skal festes som pa figur c,d,e.

Fig. 9

1. Tegt en linje pa veggen som gár helt opp til taket, som tilsvarer midtinjen; dette vil letteregjore installasjonen.
2. Sett hullskjemaet pa veggen: den vertikale midtlinjen pa hullskjemaet ma flukte med midtlinjen som er tegnet pa veggen. Dessuten ma den nederste kanten pa hullskjemaet flukte med den nederste kanten pa ventilatorhetten.
3. Bor hull som anvist på sjablonen,sett inn veggluggene og skru i 2 skruer i de overste hullene. La det vare et opprom på circa 1 cm mellom skruehodet og veggen.

Merk: Bor alltid alle hullene som er anvist på sjablonen: de 2 overste er ndvendige for a hekte på ventilatorhetten, mens de nederste hullene (vanligvis ett hull på midten aller flere hull på sidene) er sikkerhetsfester.

1. Sett stottebøylen for skorsteinene „G" mot veggen helt oppunder taket, og bruk这部分 som hullskjema (det lilte utgravde hullet på støtten, hvis det er et slikt, skal fluktte med linjen som ble tegnet opp på veggen først). Merk av 2 hull med blyant, bor hullene og sett inn de 2 pluggene.
2. Fest stottebøylen for skorsteinene til veggen med 2 skruer.
3. Hekt ventilatorhetten pà de 2 Øverste skruene (se installationsfase 3).
4. Sett inn skruen/skruene (med spennskve/-skiver!) i det nederste/de nederste hullet/hullene for definitivt feste. (OBLIGATORISK!!) Deretter, etter Å ha kontrollert at ventilatorhetten ikke er montert skjevt, SKRU HARDT TIL ALLE SKRUENE, både de nederste og de øverste.

Merk: de nederste festepunktene er synlige nr man tar vekk fetffiltrene, og de befinner seg pa sidene og/eller pa midten av ventilatorhetten (festepunktet pa midten ser man etter a ha fjernetdekselet til karbonfilteret, hvis det er et slikt).

For a oke ventilatorhettens stabilitet anbefales det i alle tilfeller a utnytte sidehullene, när disse finnes.

1. Koble til et avtreksror for roryk (r or og festeband medleveres icke og ma kjopes) til koblingsringen som sitter over sugemotoren.
   Den andre enden av roret ma kobles til en anordning som forer royken ut i friluft hvis man bruker ventilatorhetten i sugefunksjon. Dersom man vil bruke ventilatorhetten i filtrerende funksjon, ma man feste deflektoren F til stottebøylen for skorsteinene G, og koble den andre enden av roret til koblingsringen pa deflektoren F.
2. Utfør elektrisk tilslutning.
3. Sett på skorsteinene og fest dem med 2 skruer (10a) til stottebøyen for skorsteinene „G" (10b).
4. Skyy den nedre delen av skorsteinen inn sik at den dekker sugeviften noyaktig, og sett den inn pa den bestemte plassen over ventilatorhetten.
   Gjenmonter dekselet til karbonfilteret og fettfilteret/-filtrene, og kontroller at ventilatorhetten fungerer perfekt.

Beskrivelse av ventilatorhetten

Fig. 1

1. Kontrollpanel
2. Fettfilter
3. Frakoblingsgrep for fettfilteret
4. Halogen lyspaere
5. Dampskjerm
6. Teleskopskorstein
7. Luftutgang (kun for bruk med resirkulering av luften)

Funksjon

Bruk største hastiget ved hoy dampkonsentrasjon pa kjokkenet. Vi anbefaler a sla pa viften 5 minutter for du begynner a lage mat, og la den fortsette a virke i enda cirka 15 minutter etter du er fertig med matlagingen.

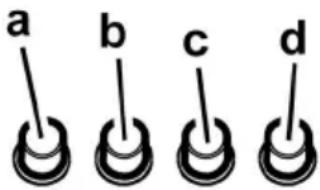

Modell med betjeningsboks med 4 taster

a. Lysbryter ON/OFF.
b. Bryter OFF/hastiget 1
c. Hastighetsvelger 2
d. Hastighetsvelger 3

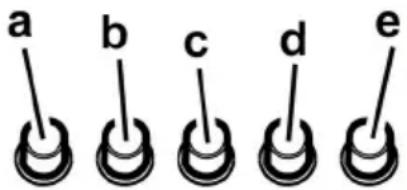

Modell med betjeningsboks med 5 taster

a. Lysbryter ON/OFF
b. Motorbryter OFF
c. Hastighetsvelger 1 (hvis det er lite damp og røyk)
d. Hastighetsvelger 2 (hvis det er middels mye damp og røyk)
e. Hastighetsvelger 3 (hvis det er mye damp og røyk)

Vedlikehold

Advarsell For enhver form for rengjoring eller vedlikehold ma ventilatorhetten frakobles strmnettet ved a dra ut ledningen ell er sla av husets hovedstrombryter.

Rengjoring

Ventilatoren mä rengjores javnlig, bade innvendig og utvendig (minst sá ofte som man utförer vedlikehold av fettfiltrene). Til rengjöring benyttes en klut faktet med et nøytralt rengjöringsmiddel.

Unngå bruk av slipende eller etsendeprodukter.

Advarsel: Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan detøre til brann. Det er derfor meget viktig à følgdeijke bruksanvisningen nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle skader pa motoren, brann som skyldes manglende vedlikehold aller andre skader som skyldes at instruksene over/DDke er blitt fulgt.

Fettfilteret

Fanger cokefettpartikler.

Dette ma rengjores en gang i maneden (eller nar dete elektroniske systemet viser at filteret er skittent - hvis din modell harijke funksjonen), med milde (ikke aggressive) rengjoringsmidler, for hand aller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristiker endres absolutt ikke.

For a demontere fettfilteret ma man dra i fjærhändtaket.

Fig. 2

Holder tilbake ubehagalige lukter fra matlaging.

Karbonfilteret kan vaskes annenhver maned i varmt vann og med egnede rengjoringsmidler, ell er i oppvaskmaskin ved 65^ (hvis man vasker det i oppvaskmaskin ma det vaskes med full syklus uten annihil oppvask i maskinen).

Ta vekk overflødig vann ut a odelegge filteret, ta deretter ut "madrassen" innate i plastikkdekselet og sett den i stekeovnen ved 100^ i 10 minutter for a tørke den ordentlich.

Skift ut "madrassen" hvert 3. År og ellers hvver gang stoffet er skadet.

Ta vekk filterdekselet ved a vri kulehandtakene (g) som fester det til ventilatorhetten 90^ rundt.

Sett "karbon-madrassen" (i) inn i dekselet (h) og gjenmonter alt der det var (j).

Det er mulig Å bruke et tradisjonelt karonfilter, som verken er vaskbart eller regenerativt, som ma skiftes ut hver 3.-4. maned.

"Madrassen" med dekselet sitterSAMen, derfor skal det eventuelle dekselet som leveres med ventilatorhetten icke brukes.

Ved bruk settes filteret inn i filterhuset og festes med de fertil bestemte innretningene.

Utskifting av lyspaerer

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspaeren er kald for du tar i den.

Fig. 4

Bruk bare halogene lyspærer på maks 12V -20W - G4, og pass på ä ikke røre dem med hendene.

1. Lukk beskyttelsesekselet igjen (fjaerfeste).

Dersom belysningen不解 skulle virke, kontroller at lyspaerene er satt korrekt på plass for du henvender deg til tekisk assistanse.
