LIETOŠANAS INSTRUKCIJA Sicilia TURBOAIR

Gaisa nosucejam var but estetieskie defekti, nekā ts ir uzradits sis gramatinas attelos, bet jebkurā gadijumā, lietošanas, tehniskās apkopes un instalacijas instrukcijas paliek tadas pašas.

I Ir svarigi saglabat so rokasgramatu, lai varetu ar to konsulteties jebkura bridi. Pardosanas, nodosanas vai parbrauksanas gadijumā, parliecinaties, ka paliek kopā ar produktu.
! Uzmanigi izlasit instrukcijas: ir svariga informacija par installesanu, lietoansun drošibu.
! Neveikt elektriskas vai mehaniskas izmainas uz produkta vai izlades caurlem.

Piezime: Ipaas detalias ar simbolu (*) ir optionali pigeonumi, kuri tiek piegadati tikai ar daziem modeliem, vai detalias, kuras nav piegadatas un, kuras ir jiaegadajas.

Drosibas bridinajumi

Uzmanibu! Nepieslegt ierici pie elektriska tikla, lidz ko ierikosana nav pilinigi pabeigta.

Pirms jebkuras tirišanas vai tehniskas apkalposanas operacijas, atslegt gaisa nosuceju no elektriska tikla, iznemot kontaktdaksu vai atsledzot majokla kopejo sledzi.

lerice nav domata, lai to izmantotu berni vai cilveki ar nepietiekamam fiziskam, sensorialam vai mentalam spejam, vai ar nepietiekoasam zinaesanam un pieredzi, iznemot gadijumus, kad tos pieskata vai iceres izmantoisanu apmaca cilveks, kurir atbildigs par vinu drosibu.

Berniem ir jabut pieskatitiem, lai tie nespelētos ar ierici.

Nekad neizmantot gaisa nosuceju, ja rezgis nav pareizi erikots!

Gaisa nosuces nekad netiek izmantots, kā atbalsta konstrukija, ja nu tikai tas ir skaidri norādīts.

Telpa ir jabut pietiekamai ventilacijai, kad gaisa nosucejs tiek vienlaicigi izmantots ar citam icercem, kuras darbojas ar gazi vai citam degvielam.

lesuktam gaisam nav jabut verstam caurule, kura tiek izmantota gazes vai citu degvielu ieriuc dumu izvadisanai.

Ir stingri aizliegts pagatavot edienus "flambē" veidā zem gaisa nosüceja.

Atlkātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrekus, tādē no tās jebkūrā gadijumā ir jaizvairas.

Cepšana ir jāveic to uzraugot, lái izvairitos no parkarsusas ellas degšanas.

Pieejamās dālas var ieverojami sasildities, kad tiek izmantotas kopā ar ierfcēm ediena gatavošanai.

Kas attiecas uz tehniskiem un drošibas noteikumiem, lai izvaditu dumus, tad ir nepieciesams stingri pietureties pie vietelo kompetento autorăsu noteikumiem.

Gaisa nosuccejs ir biezi jatir, gan no arpuses, gan no iekspuses (VISMAZ VIENU REIZI MENESJI,jebkuragadijumamemot vera to, kasir skaidri raktits sis

Šterice atbilst Eiropas Direktivai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Pärliecinoties, vai šis produkti tiek izmests ārā pareizā veidā, izmantājs veicina izvairísanos no negativajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, kā majas atkritumam, bet as ir janogadā uz tam domatu savakšanas puncttu, kur atkartoti izlieto elektriskas un elektroniskas ierices. Tas ir jazmet, respektjot vietējos likumus, kas attiecas uz atkritumu aizvakšanu. Pec papildus informacijas par produkta izmantošanu, apstradi un atkartotu izlietošanu, ir jagriežas vietēja iestāde ,kas nodarbojas ar attiecigo jautajumu, atkritumu atkartotas izlietošanas servisu, vai uz veikalu, kur produits tika iegadats.

Izmantošana

Gaisa nosucejs ir veidots, lai to izmantotu iesuksanas versija ar evakuaciju uz arpusi vai filtresanas versija ar iekejo recirkulaciju.

lesuksanas versija

Gaisa nosucejam ir gaisa augsejia izeja B, kas ir domata dumu izvadiisanai uz arpusi (izvadiisanas caurule un stiprinajuma spaies nav piegadatas). Pievienot gaisa nosucju pie izvadiisanas sienas caurulem un atverumiem andiametre, kas ir vienads gaisa izejas diametram (savienosanas atloks).

Sienas izvadisanas cauru un atverumu izmantošana ar mazaku diametu, noteiks iesuksanas rezultatu pazemināsanos un stipru troknu paaugstināsanos.

Tadel, tiek noraidita jebkura atbildiba šajā sakara.

Uzmanibu! Ja gaisa nosucejam ir ogles filtrs, tam ir jabut nonemtam

Versija ar filtru

Gadijumā, ja nav iespejams izvadīt dūmus un tvaikus uz ārpusi, var izmantot gaisa nosūcēju versija ar filtru, ierɪkojot aktivo oglu filtru un deflektoru F uz balsta (skavas) G, dūmi un tvaiki tiek attiriti caur augšejo režgi H, caur izplūdes cauruli, kas ir savienota ar augšeju gaisa izeju B un savienošanas gredzens ir ierikots uz deflektora F (izplūdes caurule un fiksěsanas aptveres nav dotas lidzi).

Uzmanibu! Ja gaisa nosucejam nav ogles filtra, tam in jabut pasutitam un ierikotam pirms izmantoanas.

Modeli bez iesuksanas motora darbojas tikai iesuksanas versija un tiem ir jabut pievienotiem pie periferiskas iesuksanas vienibas (nav piegadata ar ieri ci).

Gadjumā, ja ierikosanas instrukcijās gazes iericei tiek precizets lielaks attalums, ir nepiecesams to ieverot.

Elektriskā pieslēgsana

Tikla spriegumam ir jaatbilst spriegumam, kurš ir atzimets uz Tpañas etiketes, kura atrodas gaisa nosüceja iekspuse. Ja nosücejam ir kontaktdaksa, pievienot to Rozetei, kura atbilst pastavosiem likumiem un atrodas pieejama zona arī pec installesanas.

Ja gaisa nosucejam navkontaktdaksa (tie sa pieslegsana pie elektriskas sistemas) vai ari kontaktdaksa neatrodas pieejamazona, ari pec installesanas, pielietot normam atbilstoobipolaru sledzi, kurs nodrosina pilnu atslegsanu no tiklasprieguma, parslodzes kategorijas lll nosacijumos, saskaanarierikosanas likumiem.

Uzmanibu! pirms pieslegt gaisa nosucejau pie tikla barosanas un pirms pbaraudit ta pareizu darbojanos, vienmér pbaraudit ka tikla kabelis ir ierikots pareizi.

lerikosana

Gaisa nosucjam irdivas versijas: modelis sienai un modelis griestiem (Sala).

Pirms uzsakt ierikošanu:

• Parbaudit vai iegadatajam produktam ir piemeroiti izmeri izveletajai ierikosanaszonai.
• Nojem aktivas ogles filtru/s, ja tadi ir piegadati ar ierci (skat. attiecigu paragrafu). Tam/tiem ir jabut montetam/tiem atpakaj, tikai ja Jus velaties izmantot gaisa nosucju filtracijas versija.
• Parbaudit vai gaisa nosucējā nav (transportesanas del) pievienotu detalu (piem., maisini ar skruvēm, garantijas utt), gadijumā, ja tas tā ir, tie ir jaiznem un jāsaglabā.
  Ja ir iespejams, atvienot un parvietot mbeles, kuras atrodas gaisa nosucceja ierikosanas zonas apaksa un blakus, lai iegutu labaku pieejamibu pie griestiem/sienas, kur tiks ierikots gaisa nosucese. Pretejar gadijumaaizsargat cik vien tas ir iespejams mbeles un visas ierikosanas pielietojamas dalas. Izveleties plakanuvirsmu un pärklāt to ar aizsargu, kur velak piesliet gaisanosucceju un pievienotās detalas.
• Kā ārī, parbaudīt, vai gaisa nosūcēja ɪerɪkɔsanas zonas tuvumā (zona, kura ir pieejama ār ar ɪerɪkotu gaisa nosūcēju) būtu pieejama elektriskā Rozete un būtu iespējams pieslęgties pie mehanisma, kurš izvada dumus

uz arpusi (tikai iesuksanas versija).

Veikt visus nepiecesamos bvdarbus (piem., elektriskas Rozetes 1eriko'sana un/vai atveres 1eriko'sana izvadi'sanas caurules parejai).

Gaisa nošūcëjs ir apríkots ar fiksēsanas korkiem, kas ir piemēroti sienu/griestu lielakai dalai. Jebkura gadījumā, ir nepieciesams griezties pie kvalificeta tehnika, lai parliecinātos par materialu derīgumu sienu/griestu veidam. Sienai/griestiem ir jabut pietiekosi biezai/iem, lai noturetu gaisa nosūcëja svaru.

Modela 1erikosana griestiem (Sala)

Attels 5-6-7

1. Regulē gaisa nosucēja balsta struktūras garumu - no tāsBUS atkarīgs gaisa nosucēja galējais garums.
   Piezime: Dažos gadijumos, gaisa nosüceja balsta struktura ir piefiksêta pie apaksējās sekcjjas ar 1 vai vairakām skruvēm; nepieciesamības gadijumā pārbaudit un uz laiku nonemt, lai lautu balsta struktūras regulešanu.
2. Piestiprinat strukturas divas sekcjjas ar 16 skruvem (4 katram sturim).
   Ja garums ir lielaks par minimalu garumu, instalēt augsejā sekcjā 1 vai 2 skavas (atkarībā no tā, kas tiek dots lidzi gaisa nosūcējam), lai nostiprinatu struktūr.
   Piezime: transportešanas iemeslu del, 1 skava jau varétu but piefíksêta ar 2 skruvēm pie gaisa nosüceja balsta struktūras; péc nepieciešamības, parvietot to velamajā pozicijā vai pajeigt tās piestiprināsanu ar 6 papildus skruvēm.
   Sadam merkim rikoties sekoosā veida:
   a. Viegli paplašinat skavas, kuras ir japiefikse, tādā veidā, lai varētu tās pielietot uz struktūras arpuses.
   b. Novietot pastiprinajuma skavu uzreiz virs strukturas divu sekciju fikseshanas punkta un piefikset ar 8 skruvem (2 katram sturim).
   Ja tika iedota lidzi, piefiksēt otru pastipurinajuma skav vienā attaluma pozicijā starp pirmo pastipurinajuma skavu un gaisa nosüceja balsta struktūras augsejo dalu, piefiksēt ar 8 skruvēm (2 katram stūrim).
   Piezime: kad tiek novietota/s un piefikseta/s pastiprinajuma skavas, ir japarbauda, ka tās neliedz izpludes caurules (iesuksanas versija) vai deflektora (versija ar filtru) fikseshan.
3. Piekart gaisa nosuceju uz ta balsta strukturas un pärbaudit, ka tas ir labi piekarts. Lai piekartu gaisa nosuceju uz ta balsta strukturas, drosi pieskruvet 16 skruves (4 katram sturim).
4. Vertikali, virs ediana pagatavoanas virmas, novietot urbanas shemu uz griestiem (shemas centram ir jaatbilst ediana pagatavoanas virmas centram un saniem ir jabut paraleliem ediana pagatavoanas virmas saniem; shemas sanam ar uzrakstu FRONT ir jaatbilst kontroles paneja sanam). Sagatavot elektrisko pievienojumu.

5. Urbt, kā tas ir uzradīts (6 atverumi 6 sienas enkuriem-4 sienas enkuri piekarśanai), pieskrūvēt 4 skrūves uz ārejiem atverumiem, atstājot attalumu starp skrūves galvinu un griestiem aptuveni 1cm.

6. Piekart gaisa nosuceja balsta strukturu pie gristiem uz 4 skruvem (skatities operaciju 4).

7. Droši pieskrūvēt 4 skrūves.
8. levadit un drosi pieskruvet Citation 2 skruves uz atverumiem droisbas fikseshanai, kasir palikuši brvi.
9. levadit izpludes cauruli gaisa nosuceja balsta strukturas ieksdala un piestiprinat to dzineja nodjas savienosanas gredzenam (izpludes caurule un fiksanesas lentes nav dotas lidzi). Izpludes caurulei ir jabut pietiekosi garai, laisasniegtu arpusi (lesuksanas versija) vai deflektoru F (Versija ar filtru).
10. Tikai versijai ar filtru: montet deflektoru F uz gaisa nosuceja balsta strukturas un piestiprinat to ar 4 skruvem pie attiecigas skavas, pievienot izpludes cauruli pie savienosanas bredzena, kas atrodas uz deflektora.
11. Veikt elektrisko pieslēgumu pie majokla tikla; Elektriskajam tiklam ir jabut padevei tikai tad, kad montësana ir pabeigta.
12. Instalēt uzgriežnus ar fiksësanas Ākiem augsejo un apaksejo dumvadu sekciju iekspuse, atbilstoši taisnstura atverumiem; kopuma ir jabut montetiem 14 uzgriežniem.
13. Apvienot dumvada divas augsejās sekcjjas, kas parklas gaisa nosüceja balsta strukturu; atverumiem uz sekcjjam ir jaatrodas vienam uz komandu panela tās pañas puses un otram uz pretejas puses.
    Pieskruvetdivassekcijasar8skruvem(4katraspusei - skatitiesarshemuplanadivusekcijuapvienosanai).
14. Piefikset uz gaisa nosuceja balsta strukturas augsejā dumvada kopumu, griestu tuvumā, ar divam skruvēm (viena katrai pusei).
15. Apvienot dumvada divas apaksejas sekcjjas, kas parklas gaisa nosuceja balsta strukturu, izmantojot 6 skruves (3 katrai pusei, skatities ar shemu plana divu sekciju apvienosanai).
16. levadit dumvada apaksjo sekciju tam domata vieta, pilntba pärklajot dzineja nodalu un elektrisko savienojumu karbu; piefikset ar divam skruvem no gaisa nosuceja iekspuses.
17. Instalét 2 vaciinus (kas tiek doti lidzi), lai parklatu apaksejā dūmvada divu sekciju fiksésanas punktus (UZMANIBU! VACINI APAKSEJAM DūMVADAM IR ATPAZISTAMI, JO TIE IR SAURAKI UN MAZAK DZILI). Platakie un vairak dziji vaciini ir tie, kas tiek izmantoti augsejam dūmvadam un tiem ir jabut grieztiem vajadzīgajā izmērā.
18. Pieslęgt elektrības tiklu, rikojties uz centrā elektriskā paneja un pāraauditī gaisa nosūcēja pareizu darbosanos.

Sienes modela 1erikošana

Kad tvaiku ekrans ir dots lidzi izmontets, tas tiek piefiksets kā
tas ir noradits Att.a,b.

Elektriskas savienosanas karbaiir jabut fiksetakai ka tas ir noradits Att.c,d,e.

Attels 9

1. Ar zimuli, uzzimēt uz sienas liniju, lidz gristiem, kas atbilst centralai linijai, tas atvieglos ierikosanas operácijas.

2. Pielietot atveruma shemu uz sienas: centralai vertikalai linijai, kas ir iespiesta uz atveruma shemas, vajadzes atbilst centralai linijai, kas ir uzzimeta uz sienas, pietam atveruma shemas apaksejai malai ir jaatbilst gaisa nosuceja apaksejai malai.

3. Veikt atverumus, kā tas ir noradits uz šablona, ivietot sienas enkurus siena un pieskrüvet 2 skrves uz augsejiem atverumiem, atstajot aptuveni 1cm attalumustarp skrves galvinu un sienu.

Piezime: Vienmér veikt visus uz šablona noraditos atverumus: 2 augšejie ir domati gaisa nosucëja uzkarsanai, bet apakšejie (parasti 1 centralais vai vairaki malëjie) ir domati galfgai fiksësanai un drošibai.

1. Pielietot dumvada balsta skavu "G" pie sienas, kas pieslejas pie griestiem, izmantot balsta skavu, ka atveruma shemu (ja ir, mazam atverumam, kas ir izveidots uz balsta, ir jasaksrit ar liniju, kas tika pirms tam uzzimeta uz sienas) un atzimet ar zimuli 2 atverumus, veikt atverumus, ivietot 2 sienas enkurus.
2. Piefikset dumvada balsta skavu pie sienas ar divam skruvem.
3. Uzkart gaisa nosuceju uz divam augsejam skruvem (skat. ierikosanas fazi 3).
4. levadit un ieskruvet apaksja/os atveruma/os skruves (un starpliku/as!) galgai fiksesanai (OBLIGATI) pectam, kad gaisa nosuceja horizontalais slipums ir pbaraudits, LABI IEKSRUVET VISAS SKRUVES gan apaksja, gan augsejas.

Piezime: apaksejie fikseshanas punkti ir redzami, nonemot tauku filtrus, un atrodas uz gaisa nosucela malam un/vasi centrā (sajā pedejā gadijumā, pec oglu filtrar karkasa nonemshanas, ja tāds ir).

Jebkura gadijumā, ir ieteiks izmantot, kad ir pieejami, malas atverumus, lai paaugstinatu gaisa nosüceja stabilità.

1. Veikt caurules savienošanu (caurule un spailes fiksësanai nav dotas lfdzi, tãs ir jäiegādājas) dumu izvadišanai pie savienošanas gredzena, kas atrodas virs iesūkšanas dzinëja grupas.

Caurules otram galam ir jabut pievienotam pie dumu izvadiñas uz arpusi mehanisma, gadijumā, ja gaisa nosucëjs tiek izmantots iesukšanas versija. Gadijumā, ja ir velesanās izmantot gaisa nosucëju versija ar filtru, tatalad ir japiefiksê pie dumvada balsta skavas “G” deflektoru “F” un ir japieviento otrs caurules gals pie savienosanas gredzena, kas atrodas uz deflektora “F”.

1. Veikt elektrisko pieslegumu.
2. Pielietot dumvadus un piefikset tos augsa ar divam skruvem (10a) pie dumvada balsta skavas "G" (10b).
3. Slidinat apaksejo dvmada sekciju Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nella apposita sede sopra la cappa.

lerikot no jauna oglu filtra karkasu un tauku filtru/s un pärbaudit gaisa nosuceja izcilo darbošanos.

Gaisa nosucêja apraksts

Attels 1

1. Kontroles panelis
2. Prettauku filtrs
3. Rokturis prettauku filtra iznemsanai
4. Halogena lampa
5. Tvaiku ekrans
6. Teleskopisks dumvads
7. Gaisa izeja (tikai izmantošanai versijā ar filtru)

Darbošanās

Izmantot augstaku atrumu ipasas virtuves dumukoncentracijas gadijum. lesakam iesegt iesuksanu 5minutes pirmes ediana gatavoanas saksanas un nesegt toara vel 15 minutes pec ediana gatavoanas pabeiganas.

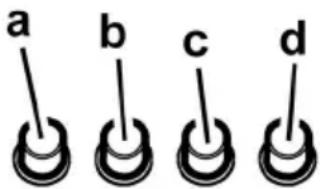

Modelis ar 4 taustu paneli

a. Gaismas sledzis ON/OFF.
b. Sledzis OFF/atrums 1
c. Atruma 2 izvele
d. Atruma 3 izvele

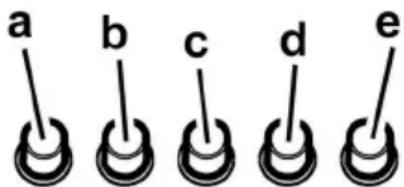

Modelis ar 5 taustu paneli

a. Gaismas ON/OFF sledzis.
b. Dzineja OFF slédzis.
c. 1. atruma sledzis (gadijumā, ja ir maz tvaika vai dumu)
d. 2. atruma sledzis (gadijumā, ja ir tvaika un dūmu videjs daudzums)
e. 3. atruma sledzis (gadijumā, ja ir tvaika un dumu liels daudzums)

Tecniskā apkalpošana

Pirms jebkura veida tehniskas apkalosanas darba, atslegt gaisa nosucju no elektribas.

Tirišana

Gaisa nosucejs ir biezi jatira (vismaz tikpat biezi, cik biezi tiek veikta tauku filtru tehniska apkalposana) gan no arpuses, gan no iekspuses. Tiriisanai ir jaizmanto mitrs audums, kur s in samitrinats ar neitraliem skidriem mazgasanas lidzekliem.

Neizmantot jebkuru abrazivus saturosu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanibu: lertces tirsanas un filtru nomaintisanas normu

neieverosana var vest pie ugunsgreka riskiem. Tatat ir ietecams pietureties pie ieteiktam instrukcjjam.

Tiek noraidita jebukra atbildiba par iespejamiem dzineja bojabumiem, ugunsgrekiem, kas tika provoceti neatbistosas tehniskas apkalposanas vai augstak mineto bridinajumu neieverosanas del.

Prettauku filtrs

Notur tauku dajñas, kasiek veidotas no ediana pagatavosanas.

Prettauku filtram ir jabut tiritam katru menei, ar neagresiviem lidzekliem, manuali vai tauku mazgajama masina, pie zemas temperatas un izmantojot iso ciklu. Ja tas tiek mazgats trauku mazgajama masina, prettauku filtra meta la detalias var kut nespodras, bet jabkura gadijumato spejas nemainas

Lai nonemtu tauku filtru, ir javelk deblokeesanas atspes rokturis.

Attels 2

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Attels 3

Notur nepatikamas smarzas, kuras veidojas no ediena gatavošanas.

Oglu filtru var mazgat katru otro menesi karsta udeni un ar piemerotiem mazgasanas lidzekliem vai trauku mazgajama masina pie 65^ (trauku mazgajamas masinas gadijuma, veikt pilnu mazgasanas ciklu bez traukiem taja).

Nonem parlieku edeni nebojajot filtru, pec kā nonem matrasiti, kas atrodas plastmasas šasija un novietot to krasnī uz 10 minūtēm pie 100^ , lai to pilinībā ižžavēt.

Noaminīt matrasīti katru 3.gadu un katru reizi, kad audums ir bojāts.

Nonemt karkasu, kas tur filtru, pagriezot apalos rokturus (g) uz 90^ , kas to fiksê pie gaisa nosucêja.

levietot ogla matraciti (i) karkasa (h) ieksa un iemontet visu atpakal tam domata vieta (j).

Ir iespējams izmantot tradiconāla veida oglu filtru, kas nav mazgajams un nav atjaunojams, tas ir jänomaina katru 3-4.menesi.

Karkass un oglu filtra matracitis ir sametinati kopā, tadēj iespejamais karkass, kas tiek dots lidzi ar gaisa nosucju netiek lietots.

Lietosanai, ievietot tam domata vieta un piefiksêt darbojotics uz tam domatiem mehannismiem.

Spuldzunomainisana

Atvienot ierici no elektriskas sistemas.

Uzmanibu! Pirms pieskarties spuldzēm, parliecināties, ka tās ir aukstas.

Attels 4

1. Iznem aizsardzibu, ar plakana skruvgrieza, vai lidziga prieksmeta palidzibu.
2. Nomainit bojatu spuldzi. Izmantot tikai 12V -20W max - G4 halogena spuldzes, uzmanoties lai neaiztiku tās ar rokām.
3. Aiztaisit aizsargu (fikseshana ar klikski).
   Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
