BRUKSANVISNING MD42598 MEDION

5.6 Drift med andre apparater

3.3 Fjernkontrollens taster og funksjoner 7............................................

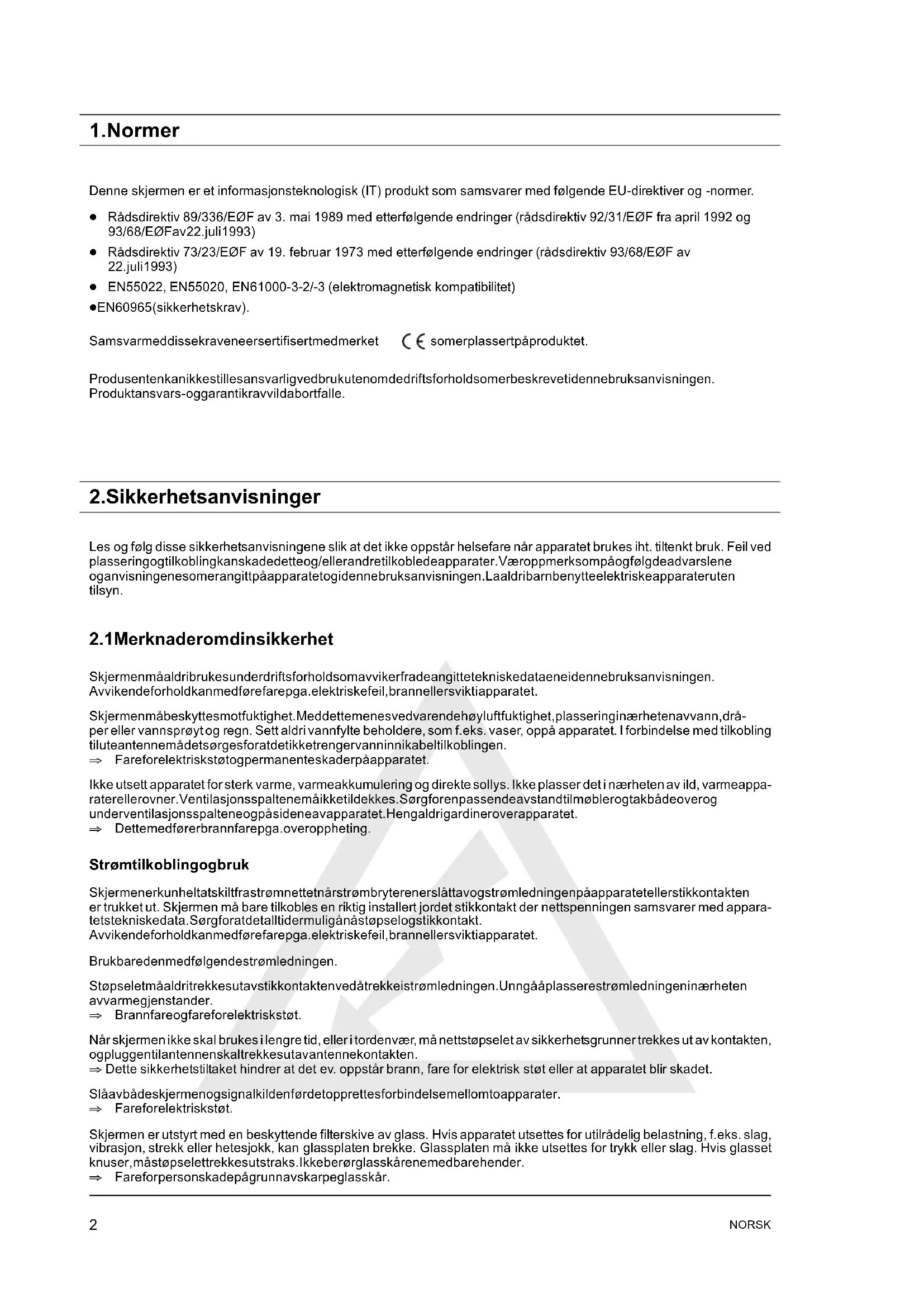

Les og følg disse sikkerhetsanvisningene slik at det ikke oppstår helsefare når apparatet brukes iht. tiltenkt bruk. Feil ved plassering og tilkobling kan skade dette og/eller andre tilkoblede apparater. Vær oppmerksom på og følg de advarslene og anvisningene som er angitt på apparatet og i denne bruksanvisningen. La aldri barn benytte elektriske apparater uten tilsyn.

2.1 Merknader o m din sikkerhet

Skjermen må aldri brukes under driftsforhold som avviker fra de angitte tekniske dataene i denne bruksanvisningen. Avvikende forhold kan medføre fare pga. elektriske feil, brann eller svikt i apparatet. Skjermen måbeskyttes mot fuktighet. Med dette menes vedvarende høy luftfuktighet, plassering i nærhetenav vann, drå- per eller vannsprøyt og regn. Sett aldri vannfylte beholdere, som f.eks. vaser, oppå apparatet. I forbindelse med tilkobling til uteantenne må det sørges for at det ikke trenger vann inn i kabeltilkoblingen. ⇒ Fare for elektrisk støt og permanente skader på apparatet. Ikke utsett apparatet for sterk varme, varmeakkumulering og direkte sollys. Ikke plasser det i nærheten av ild,varmeappa- rater eller ovner. Ventilasjonsspaltene må ikke tildekkes. Sørg for en passende avstand til møbler og tak både over og under ventilasjonsspaltene og på sidene av apparatet. Heng aldri gardiner over apparatet. ⇒ Dette medfører brannfare pga. overoppheting. Strømtilkobling og bruk Skjermen er kun heltatskiltfra strømnettetnårstrømbryteren er slåttav og strømledningenpåapparatetellerstikkontakten er trukket ut. Skjermen må bare tilkobles en riktig installert jordet stikkontakt der nettspenningen samsvarer med appara- tets tekniske data. Sørg for at det alltid er mulig å nå støpsel og stikkontakt. Avvikende forhold kan medføre fare pga. elektriske feil, brann eller svikt i apparatet. Bruk bare den medfølgende strømledningen. Støpseletmå aldri trekkes ut av stikkontakten ved å trekkei strømledningen.Unngå å plassere strømledningen i nærheten av varme gjenstander. ⇒ Brannfare og fare for elektrisk støt. Når skjermen ikke skal brukes i lengretid,elleri tordenvær, må nettstøpseletav sikkerhetsgrunner trekkes ut av kontakten, og pluggen til antennen skal trekkes ut av antennekontakten. ⇒ Dette sikkerhetstiltaket hindrer at det ev. oppstår brann, fare for elektrisk støt eller at apparatet blir skadet. Slå av både skjermen og signalkilden før det opprettes forbindelse mellom to apparater. ⇒ Fare for elektrisk støt. Skjermen er utstyrt med en beskyttende filterskive av glass. Hvis apparatet utsettes for utilrådelig belastning, f.eks. slag, vibrasjon, strekk eller hetesjokk, kan glassplaten brekke. Glassplaten må ikke utsettes for trykk eller slag. Hvis glasset knuser, må støpselet trekkes ut straks. Ikke berør glasskårene med bare hender. ⇒ Fare for personskade på grunn av skarpe glasskår.3 NORSK

2.2 Generelle henvisninger

Skjermen du har anskaffet oppfyller de høyeste kvalitetskravene i dette segmentet og er testet mht. feil på bildepunkter (pikselfeil). Selv om disse apparatene blir produsert med størst mulig omhu, kan det av tekniske grunner ikke utelukkes 100 % at noen bildepunkter er defekte. Vi ber om din forståelse for at slike følger, innenfor grensen av det som s pesifiseres i normen, ikke kan betraktes som apparatdefekter i henhold til garantien. Jo lenger en plasmaskjerm brukes, desto mindre lys avgir den. Plasmaskjermer arbeider på fosforbasis. Denne teknologien kan ved bestemte driftsbetingelser føre til innbrenninger. Slike driftsbetingelser kan være: D Et stillbilde står frosset lenge på skjermen D Samme bakgrunn vises konstant D Det brukes et format som ikke fyller hele skjermen (f.eks. 4:3) over lengre tid. Det er som regel ikke mulig å fjerne innbrenninger. For å unngå eller redusere innbrenninger bør du følge anvisningene og anbefalingene nedenfor: D I løpet av de første 100 driftstimene bør det i overveiende grad vises bilder i bevegelse eller stadig skiftende stillbil- der som fyller hele skjermen. D Bruk skjermen i et skjermfyllende format (16:9) D Bruker du en dataskjerm, må alltid skjermbeskytteren aktiveres D Vis bilder i bevegelse i størst mulig utstrekning D Slå alltid av skjermen når den ikke brukes D Reduser kontrast og lysstyrke så mye som mulig D Vis om mulig bilder med mange farger og fargenyanser Under visse betingelser kan det skje at skjermen begynner å avgi brummelyd. Denne brummingen kommer i de fleste tilfeller fra nettstrømforsyningen og kan oppstå som følge av at det er tilkoblet ulike typer jordkabler. Dette kan avhjelpes ved å bruke et strømfilter som hindrer “brumming” mellom den inngående antenneledningen og skjermens antenneinn- gang. Et slikt strømfilter kan kjøpes i spesialforretninger i form av en liten overgangsplugg. Det kan også oppstå teknisk relatert støy i selve apparatet. Den må imidlertid ikke overskride den verdien som er angitt i apparatets tekniske spesifikasjoner. Hvis skjermen er tilkobleten utvendig antenne, må denne kobles til jordfor å beskytte mot elektrisk støt og statiskelektrisi- tet. Jordforbindelsen skal være i samsvar med gjeldende forskifter. Feil Trekk støpselet ut av stikkontakten hvis skjermen er ødelagt. Trekk likeledes nettstøpselet ut av kontakten med en gang hvis det oppstår røyk, ubehagelig lukt eller uvanlige lyder fra apparatet. Følg samme prosedyre hvis det ikke kommer bilder på skjermen under bruk, eller når det er slått på. Forsøk ikke å forts ette bruken av skjermen i en slik tilstand. Forsøk aldri å åpne apparatet selv. Det finnes ingen komponenter inne i skjermen som kan vedlikeholdes eller skiftes av brukeren selv. Henvend deg alltid til vår servicetelefon eller et annet reparasjonsverksted. Rengjøring og vedlikehold Før installasjon, rengjøring og vedlikehold må skjermen slås av, og nettstøpselet skal trekkes ut av kontakten. Vent i noen minutter slik at kondensatorene i skjermen kan utlades helt, siden skjermen skaper høyspenning internt for gassutladin- gen. Skjermen må bare rengjøres med en lett fuktet, myk klut. Unngå å bruke kjemiske løse - eller rengjøringsmidler, fordi dette vil skade apparatets overflate. Trekk straks nettstøpselet ut av kontakten hvis det er kommet fremmedelementer som vann, andre væsker, metalldeler osv. inn i skjermen. Forsøk aldri å føre inn gjenstander i apparatet eller å stikke fingrene inn i det. ⇒ Fare for elektrisk støt. Batterier Brukte batterier skal straks fjernes fra fjernkontrollen, fordi de kan lekke og dermed forårsake skader. De medfølgende batteriene må ikke gjenopplades eller reaktiveres på annen måte, og de må ikke demonteres, kastes i åpen ild eller kortsluttes. Brukte batterier må ikke kastes sammen med husholdningsavfallet. Batteriene skal kasseres på egnede innsamlingssteder. NORSK4 NORSK Andre henvisninger Av ergonomiske grunneranbefales det ikke å bruke rødeellerblåskrifttyperellersymbolerpå en mørkbakgrunn.På grunn av den dårlige kontrasten gir et slik oppsett en svært dårlig lesbarhet, noe som raskt gjør øynene trette. Bruk derfor et skjermoppsett med så stor kontrast som mulig, som f.eks. svart skrift på hvit bakgrunn. Avstanden fra øynene til apparatet bør være fem til seks ganger bildeflatens diagonal. Dermed oppnås optimal blikkav- stand som ikke skaper smerter i øynene. I TV-rommet må det være så lyst at det også er mulig å lese. Ved for mye lys blir kontrasten dårligere. For lite lys anstrenger øynene på grunn av de skiftende lyse og mørke flatene på skjermen. Følg høyttaleruttakets tekniske data når du kobler til eksterne høyttalere. Hvis dimensjoneringen av høyttalerne ikke er tilstrekkelig, kan høyttalerne og/eller den innebygde fors terkeren bli ødelagt. Emballasje og pakkemidler som ikke lenger brukes, kan gjenvinnes og må leveres inn til resirkulering.5 NORSK

Plasmaskjermen byr på en lang rekke tilkoblingsmuligheter for PC, DVD-spiller, videoopptaker, videokamera osv. Både bilder fra TV, video og PC fremstilles sylskarpt og uten forvrengning på den helt flate skjermen. Samtidig har bildene en fremragende lysstyrke og usedvanlig klare farger. Den store skjermdiagonalen på 75 cm med et lengdeforhold på 16:9 og den svært beskjedne dybden er også verdt å legge merke til. Når skjermen skal brukes som TV-skjerm, må den kobles til antenne, satellittmottaker eller kabel-TV. Betjeningen skjer interaktivt via den medfølgende fjernkontrollen og On-Screen-menyen (OSD). Her kan det foretas mange forskjellige innstillinger av bildekvaliteten. Det nyutviklede kjølesystemetgjørat plasmaskjermen kan brukes uten forstyrrende viftestøy. Plasmaskjermen er like lyd - løs som et vanlig TV -apparat, og er derfor særdeles velegnet til bruk i stuer eller konferanserom. Egenskaper D Kvalitetskabinett av aluminium D Viftefri konstruksjon D Skjermdiagonal 106 cm D 16:9 format D Intergrert høyttalersystem D Horisontal/vertikal blikkvinkel 160 grader D Digitalt kamfilter D Kompatibel med PAL, SECAM og NTSC D Kompatibel med VGA, SVGA, WXGA og XGA D Tekst-TV D Automatisk programidentifikasjon og kanalsortering D Sleep timer D Skjermsparer D 2 x EURO SCART (SCART1 med RGB) D 1xY/C D 1 x YUV / CVBS D 1 x DVI (I) (analog og digital)

3.1 Følger med i esken

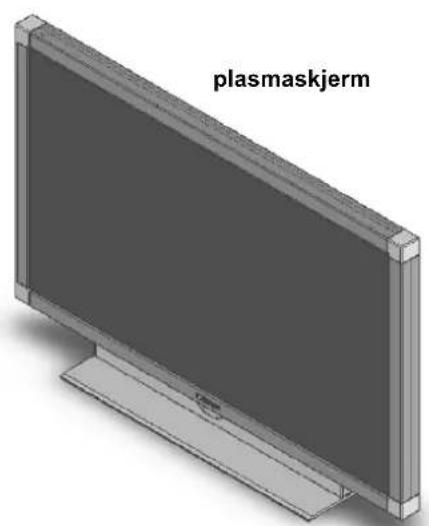

Når plasmaskjermenerpakket ut,må du kontrollere at alle delerermed i leveransen, og om skjermenev. har fåtttransport- skader. Leverandøren er bare ansvarlig for transportskader hvis det blir meldt fra om disse før apparatet tas i bruk. Hvis noe av leveransen mangler, må du ta kontakt med service-hotline. Oppbevar originalemballasjen til ev. senere bruk hvis skjermen skal transporteres. plasmaskjerm strømledning bruksanvisning, garantikort og installasjonsoversikt fjernkontroll batteri LR03 videokabel NORSKNORSK

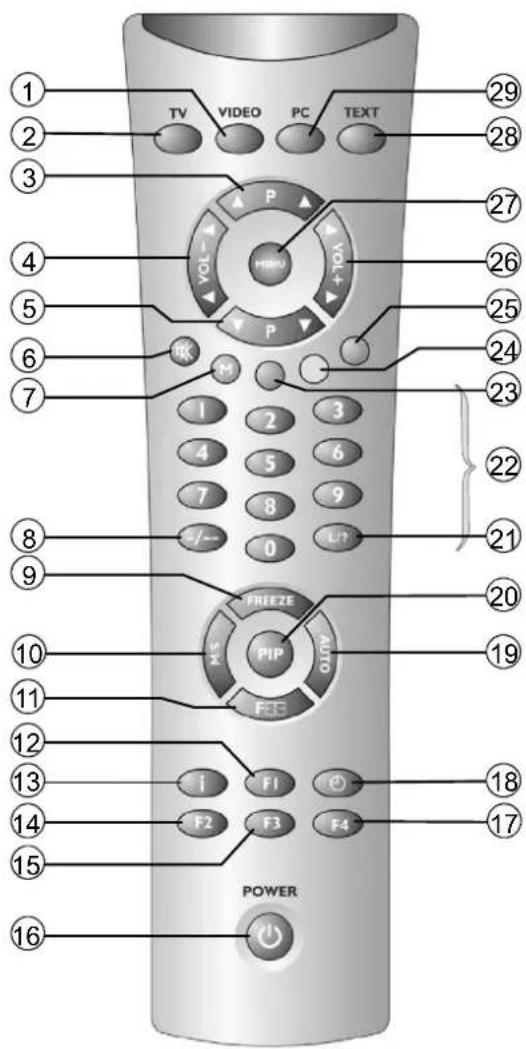

3.3 Fjernkontrollens taster og funksjoner

Plasmaskjermen kan bare styres via fjernkontrollen når støpselet er koblet til en stikkontakt og strømbryteren er slått på. Den infrarøde fjernkontrollen fungerer bare hvis det ikke er noen hindringer mellom betjeningsenheten og den infrarøde føleren (nederst) på forsiden av skjermen. Fjernkontrollens rekkevidde er ca. 7 m. Når batteriene blir svakere, blir fjernkontrollens rekkevidde redusert. I så fall må batteriene skiftes. Det må bare brukes 2 batterier av typen LR03 AAA 1,5 V. Brukte batterier må ikke kastes sammen med husholdningsavfallet. De skal kasseres på et innsamlingssted for brukte batterier, f.eks. på kommunale miljøst asjoner eller hos forhandleren. Tast til direkte valg av video Tast til direkte valg av TV Tast for programvalg, oppover Tast til redusering av volum / retningstast, venstre Tast for programvalg, nedover Tast til frakobling av lyden M-tast (memo), rød Tast til skifte mellom ensifrede og flersifrede programnumre FREEZE-tast, stillbilde TM/S-tast Velgertast for bildeformat F1, funksjonstaster for konfigurasjonsavhengig plassering Info-t ast F2, funksjonstaster for konfigurasjonsavhengig plassering F3, funksjonstaster for konfigurasjonsavhengig plassering Standby-tast F4, funksjonstaster for konfigurasjonsavhengig plassering Tast til visning av klokkeslett AUTO, aktivering av autojusteringsfunksjonene for ”PC (RBG)”-kilder samt fordobling av teksthøyden i tekst-tv -modus PIP-tast (bilde-i-bilde) Tast til funksjonen programliste for TV eller funksjoner i tekst-TV Programtaster 1 -9, 0 Grønn t ast, tekst-tv Gul tast, tekst-tv Blå tast, tekst- tv Tast til økning av volum / retningstast, høyre Menu-tast Tast til direkte valg av tekst-TV Tast til direkte valg av PC

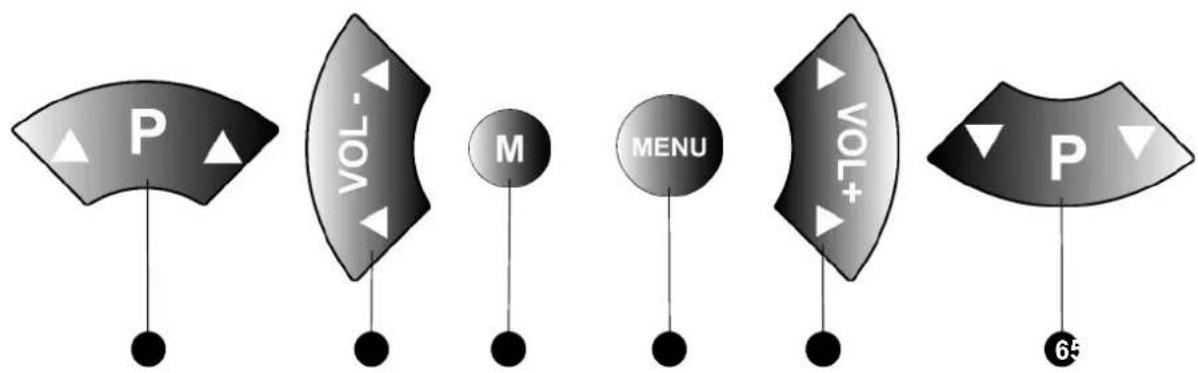

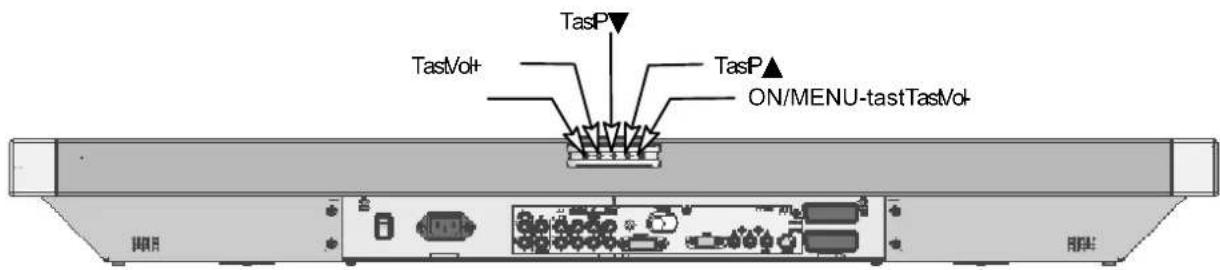

3.4 Taster på ap p aratet

Funksjonene til tastene på apparatet svarer til funksjonene på fjernkontrollen! NORSK

4. Første gangs bruk

Slå av alle apparater, inklusive plasmaskjermen, før apparatene kobles til hverandre.

4.1 Utpakking og oppstilling

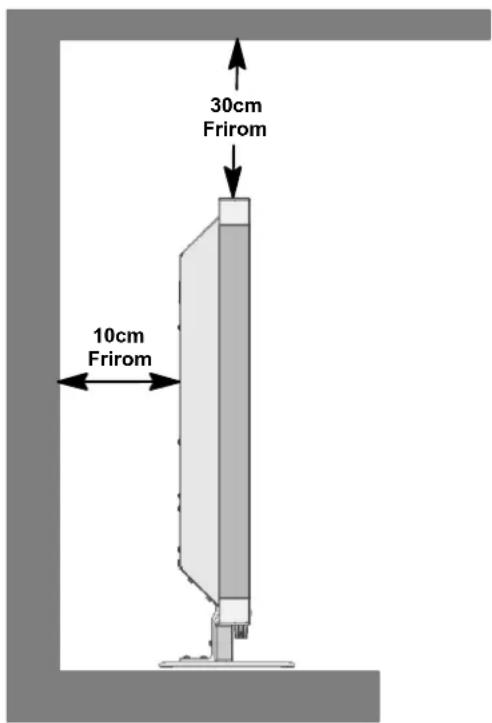

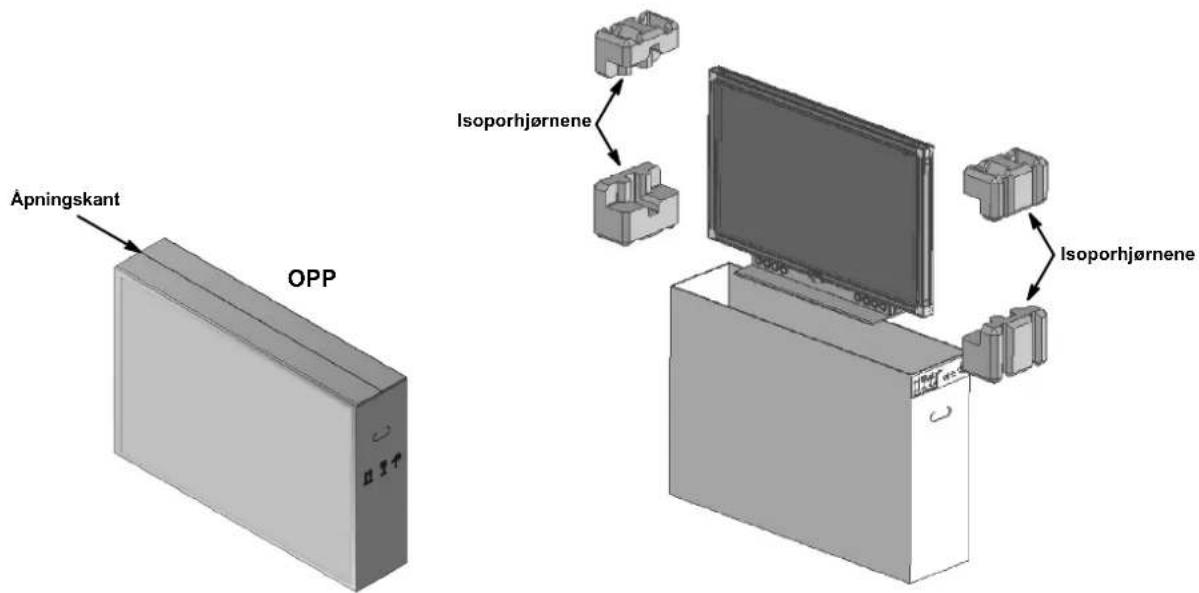

Blikkretning D Tross plasmaskjermens store visningsvinkel får brukeren best utbytte hvis skjermen betraktes med en blikkretning som er vinkelrett på skjermen. Plasser skjermen slik at den passer til mest brukte blikkretningen. Oppstillingssted D Lysreflekser Unngå å sette skjermen direkte vis -a-vis vinduer og andre lyskilder. D Adgang til stikkontakt Stikkontakt og strømbryter skal alltid være lett tilgjengelige. D Ventilasjon Sørg for en avstand på minst 10 cm til møbler både på siden og på baksiden av skjermen. På oversiden skal det være en avstand på minst 30 cm til møbler eller tak. D Omgivelsestemperatur Omgivelsestemperaturen skal ligge mellom 5 °C og 35 °C for at skjermen kan fungere både sikkert og stabilt. 30cm 10cm Frirom Frirom UTPAKKING . Legg esken loddrett med undersiden ned på et stabilt underlag. Eskens overside er merket med piler på langsiden. . Løsne båndet på åpningskanten og åpne kartongdekslet utover.9 NORSK . Fjern de to øverste isoporhjørnene og ta tilbehørskartongen ut av emballasjen. Denne befinner seg på siden på forsiden av skjermen. Åpningskant Isoporhjørnene Isoporhjørnene OPP OPPSTI LLING D Plasmaskjermen må løftes ut av emballasjen ved hjelp av to personer til. Du må aldri løfte skjermen alene. Forsøk på å løfte opp skjermen alene kan være helseskadelig. D Plasser sokkelen på et stabilt og vannrett underlag. Underlaget må være fast og statisk bæredyktig. D Forviss deg om at skjermen er slått av og at strømledningen og signalkabelen er frakoblet før monteringen. VEGGMONTERING Veggholder Skrue NORSKNORSK

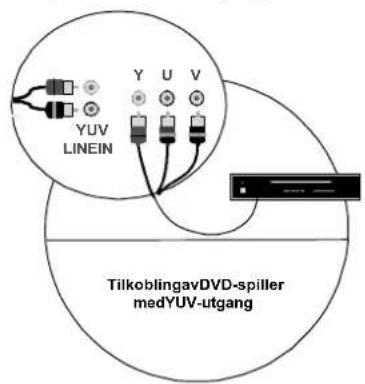

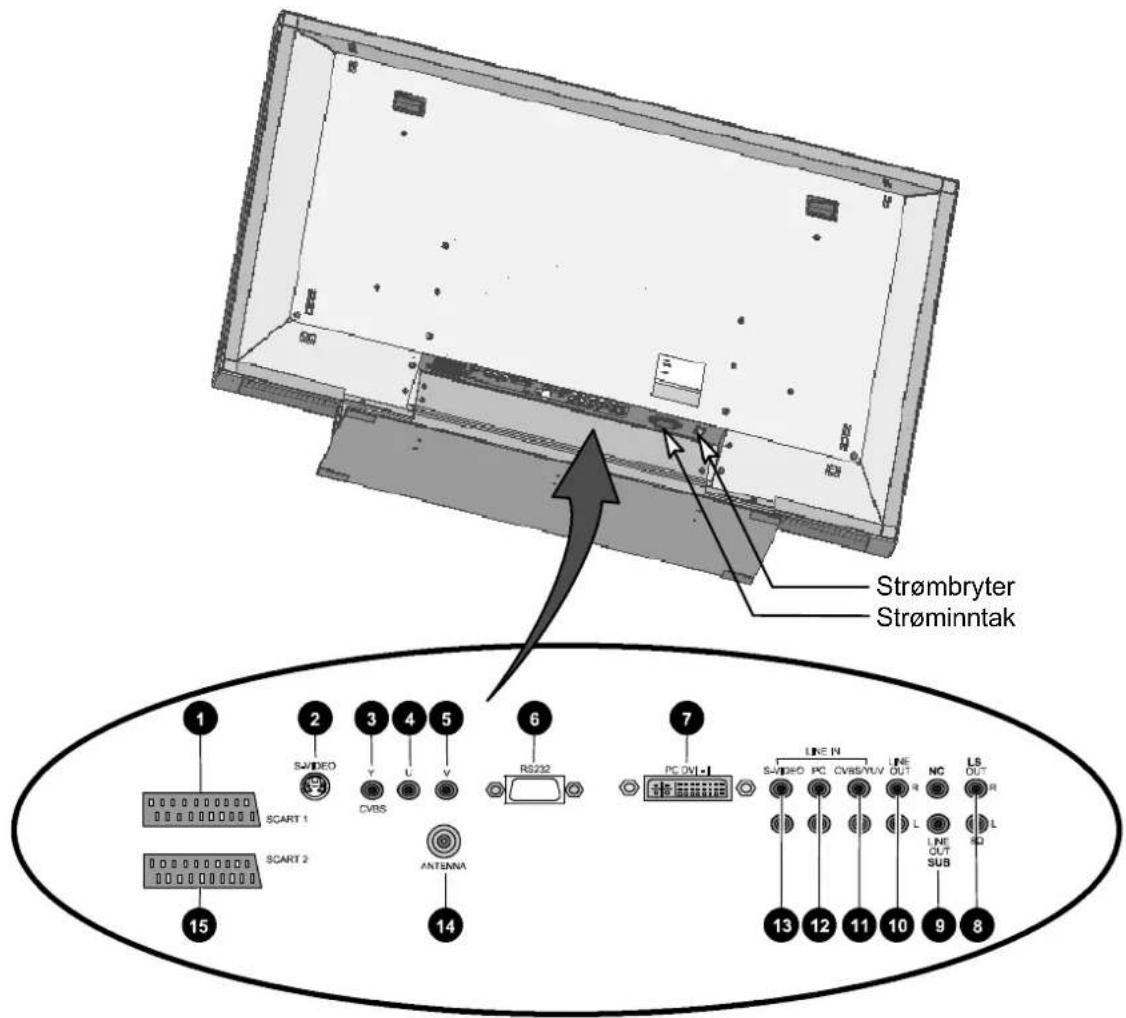

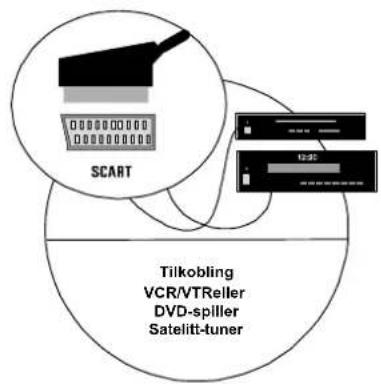

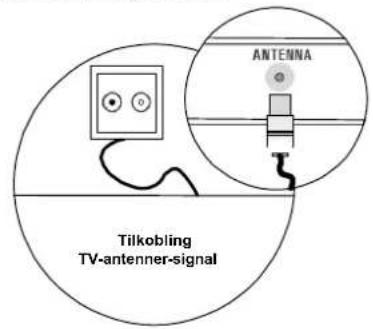

TILKOBLING (oversikt over tilkoblinger , se figur side 6) . Stikk nettledningen inn i strøminngangen på skjermen og nettstøpselet inn i en stikkontakt. D Kabeltilkobling / antenne Når du skal koble til kabel -TV eller antenne, bruker du inngangen ANTENNA. D Satellittmottaker Når fjernsynsprogrammet blir mottatt over satellitt, skal mottakeren tilkobles med SCART-kabel i SCART 1- eller SCART 2-inngangen. SCART 1 har i tillegg tilkobling for RGB-kilder, for eksempel en DVD- spiller. Kun SCART 2 kan brukes til tilkobling av dekoder. D DVD-spiller med YUV- utgang Bruk YUV -inngangen til skjermen når du kobler til en DVD -spiller eller en annen videokilde med YUV -utgang. D PC Ved tilkobling av en PC til skjermen brukes PC DVI -I-inngangen. Hvis PC -en er utstyrt med en VGA -utgang, brukes den 15-polete DVI-I HD-Sub-tilkoblingskabelen som følger med. Ved eldre PC -grafikkort kan det skje at pol 9 er sperret. I så fall må du ta kontakt med service-hotline. Tilkobling TV-antenner - signal Tilkobling VCR/VTR e ller DVD-spiller Satelitt-tuner YUV Tilkobling av DVD-spiller med YUV-utgang YUV LINE IN Tilkobling PC11 NORSK FORBEREDELSE . Dekselet over batterirommet på baksiden av fjernkontrollen lukkes opp, og de to vedlagte batterier (type LR03 Mikro AAA) legges i. Sørg for å plassere batteriene riktig i henhold til markeringene av polretning i bunnen av batterirommet. Lukk batterirommet igjen. TENN . Sett strømbryteren på baksiden av skjermen i posisjon ”I”. Skjermen er nå i standby-modus og kan slås på med fjernkontrollen. D Kabeltilkobling / antenne . Slå på skjermen med [TV]-tasten på fjernkontrollen. D Satellittmottaker . Slå på satellittmottakeren, og slå deretter på skjermen med [VIDEO]- tasten på fjernkontrollen. Vær oppmerksom på at [VIDEO]-tasten ev. må aktiveres flere ganger, avhengig av hvilken SCART-inngang motta- keren er koblet til. D PC . Slå på skjermen med [PC]-tasten på fjernkontrollen, og velg den aktuelle signalinngangen (PC(RGB) eller PC(DVI)). Dette gjøres ved å åpne skjermens OSD -meny via [MENU]-tasten på fjernkontrollen, og deretter kan inngangssignalet velges i undermenyen <INNSIGNAL>.

4.5 Innstillinger ved første gangs bruk

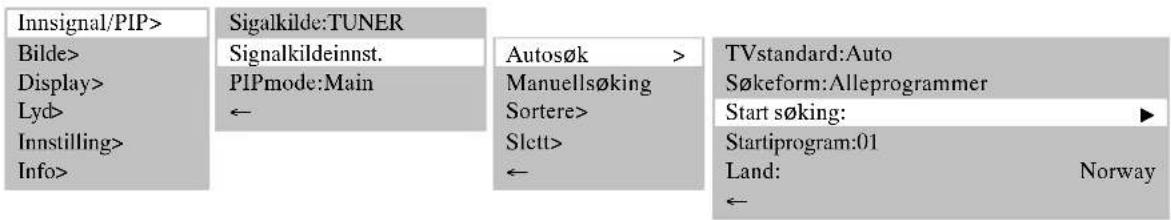

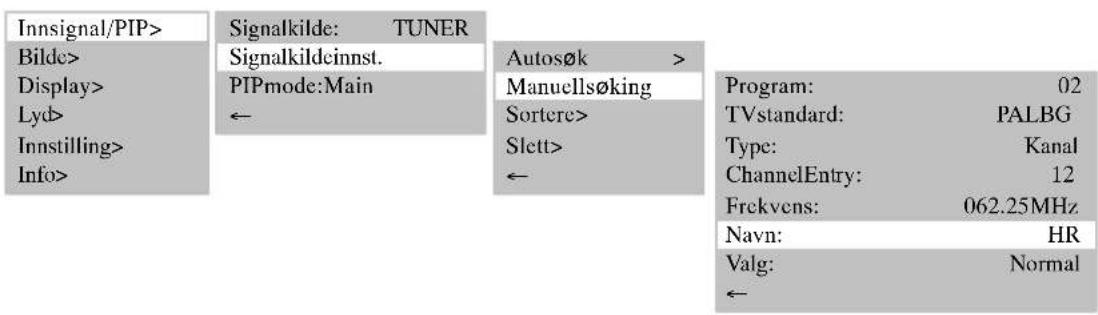

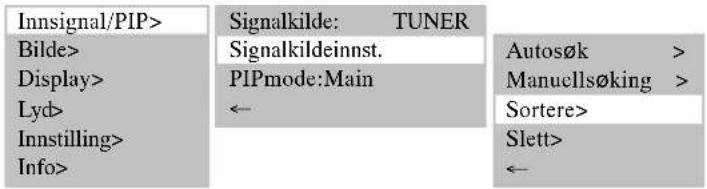

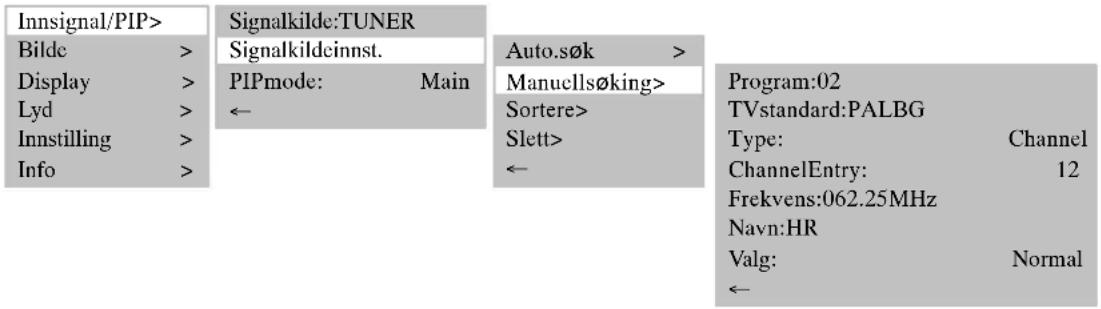

Auto søk> Manuell søking

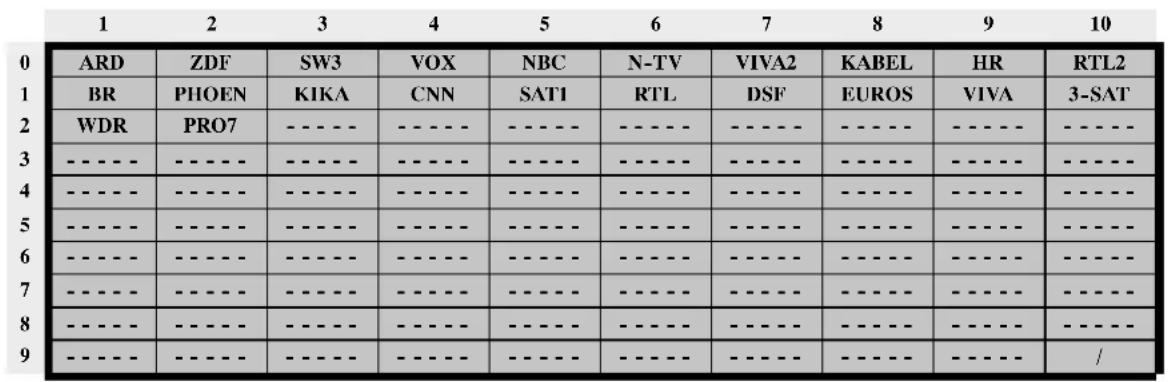

Følgende tabell åpnes:

Auto søk> Manuell søking

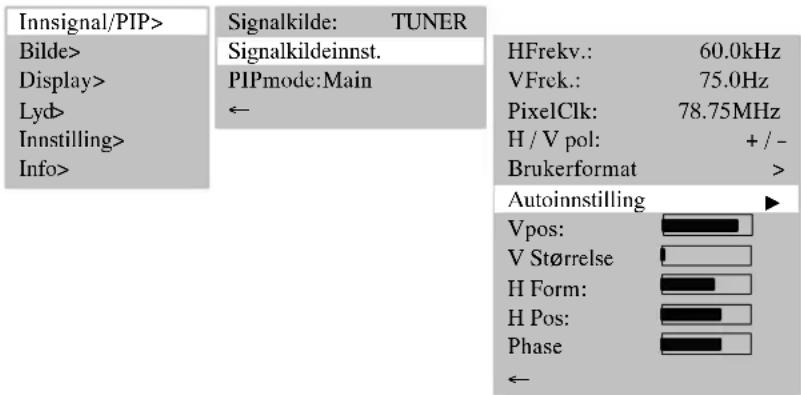

AUTOJUSTERINGSFUNKSJON Når et videoformat(RGB) blir brukt første gang, utfører skjermen automatisk en autojusteringsfunksjon. I dette tidsrommet beveger skjermbildet seg noe frem og tilbake for å finne den optimale posisjon for gjengivelsen. H/V (horisontal/vertikal) posisjon og bildestørrelse må innstilles manuelt for noen problematiske PC-formater. Det er en nær sammenheng mellom autojusteringsfunksjonen og bildegjengivel- sen. Bilder som fyller ut skjermen på alle kanter, er velegnete til gjengivelse. . Hvis du vil aktivere autojustering manuelt, velger du menyelementet <INNSIGNAL / PIP ' SIGNALKILDE INNST.' AUTO. INNSTILLING>. Signalkilde: TUNER Signalkilde innst.

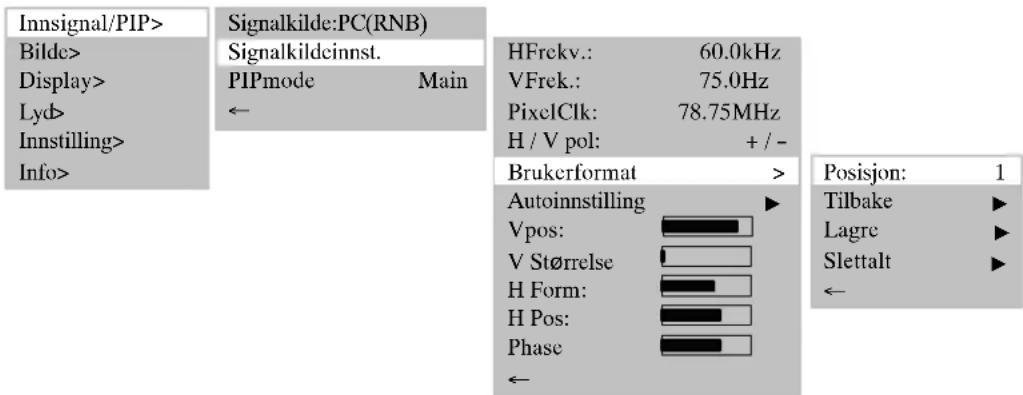

Det er mulig å lagre hyppig brukte formater som brukerdefinerte formater. Skjermen gjenkjenner de lagrede formatene og viser dem med det samme uten at det er nødvendig å utføre Auto-Setup -funksjonen først. . Velg menyelementet <INNSIGNAL / PIP> i hovedmenyen og åpne undermenyen <SIGNALKILDE INNST.>. Det vises enda en undermeny. . Aktiver menyelementet <BRUKER FORMAT>. . Nå kan det innstilte brukerdefinerte formatet f.eks. lagres under posisjon 1 (det finnes 8 posisjoner i alt) med menyelementet <POSISJON>. Ved å velge menyelementet <TILBAKE> kan du åpne et lagret brukerdefinert format, og med <SLETT ALT> kan du slette alle brukerdefinerte formater. Posisjon: 1 Tilbake " Lagre " Slett alt " H Frekv.: 60.0 kHz V Frek.: 75.0 Hz Pixel Clk: 78.75 MHz H/Vpol: +/-- Bruker format > Auto innstilling " V pos: VStørrelse HForm: HPos: Phase Signalkilde: PC (RNB) Signalkilde innst.

5.2 Innstilling av lyd

INNSTILLING AV VOLUM

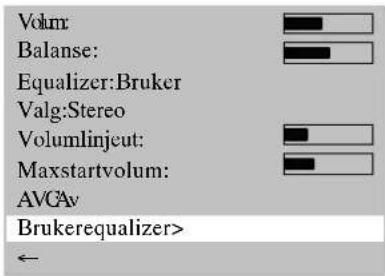

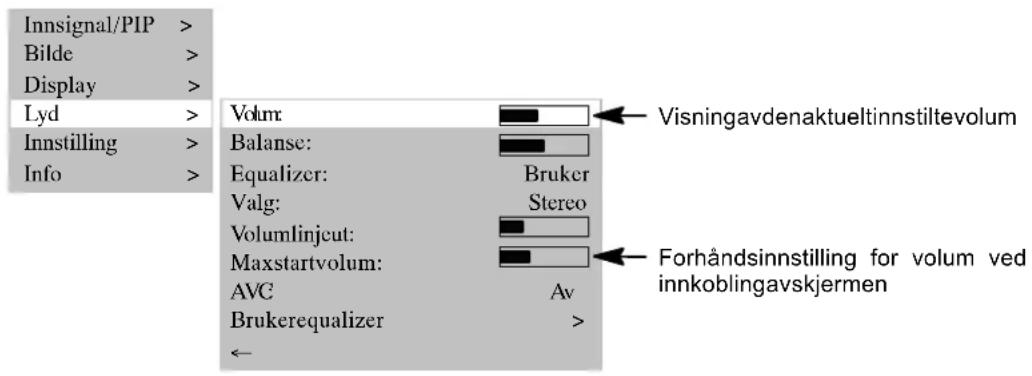

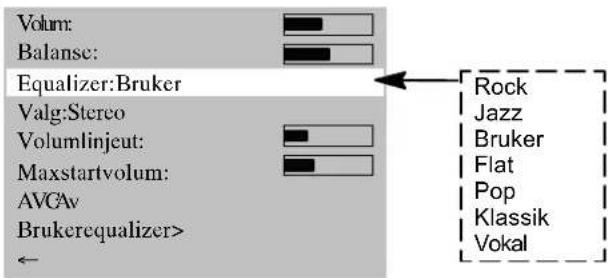

. Trykk på tasten [ A Vol - ] eller [ " Vol + ] på fjernkontrollen for å stille inn ønsket volum. Volum: Gjeldende voluminnstilling vises på skjermen. . Velg menyelementet <LYD 'VOLUM>. Her k an du stille inn aktuelt volum eller aktuelt innkoblingsvolum for skjermen. Volu m: Balanse: Equalizer: Bruker Valg: Stereo Volum linje ut: Max startvolum: AVC : Av Bruker equalizer > Visning av den aktuelt innstilte volum Forhåndsinnstilling for volum ved innkobling av skjermen Innsignal / PIP > Bilde > Display > Lyd > Innstilling > Info > ←17 NORSK

. Trykk på tasten [ ] på fjernkontrollen. Lyden slås av, og på skjermen vises følgende informasjonsvindu i ca. 5 sekunder:

STUMM . Lyden slås på igjen når du trykker på tasten [ ], [ A Vol - ] eller [ " Vol + ] på fjernkontrollen. På skjermen vises følgende Info-rute i ca. 5 sekunder:

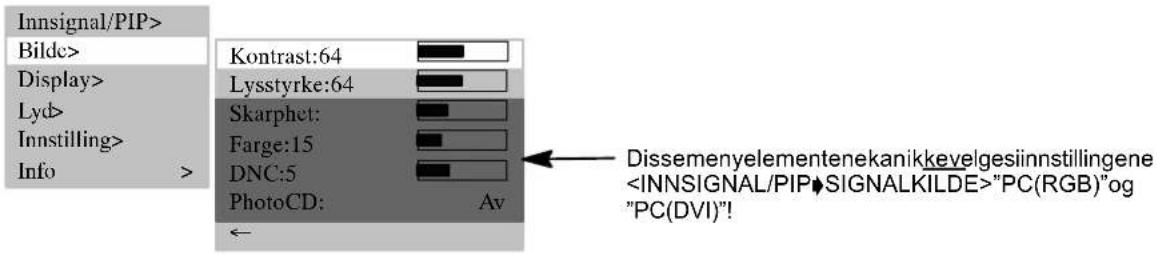

Når du kobler inn skjermen for første gang, stilles det inn grunnverdier for kontrast, lysstyrke, bildeskaprhet og farge. Du kan endre hver enkelt av disse verdiene alt etter smak og plassering av skjermen eller hvordan lyset treffer den, slik det beskrives nedenfor. KONTRAST . Hvis du trykker på tasten [ " ] , blir kontrasten større. . Hvis du trykker på tasten [ A ] , blir kontrasten mindre. LYSSTYRKE . Hvis du trykker på tasten [ " ] , blir bildet lysere. . Hvis du trykker på tasten [ A ], blir bildet mørkere. BILDESKARPHET . Hvis du trykker på tasten [ " ] , blir bildet skarpere. . Hvis du trykker på tasten [ A ] , blir bildet mindre skarpt. NORSKNORSK

STEREO . Trykk på tasten [ PY ]eller [ PB ] for å øke henholdsvis senke programnummeret med 1, eller velg . programnummeret direkte med siffertastene på fjernkontrollen. TEKST-TV Skjermen kan motta og vise TOP/FLOF tekst-TV-informasjon. . Velg en TV-stasjon med Tekst-TV. . Trykk på [TEXT[-tasten på fjernkontrollen for å hente frem tekst-TV på skjermen eller . velg de enkelte tekst-TV-sidene direkte med siffertastene. Den røde, grønne, gule og blå tasten på fjernkontrollen har, avhengig av tekst-TV-type, hver sin funksjon som blir vist i det nederste området av tekst-TV-siden.

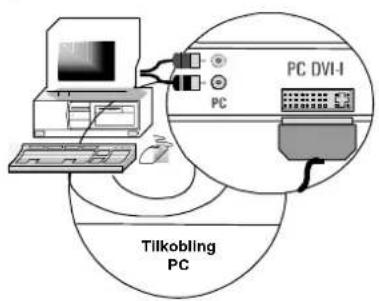

. SlåavskjermenogPC-en. . Koble PC-en til skjermen med videokabelen som følger med (DVI-pluggen i skjermen og HD-sub-pluggen i PC-en). . Slå deretter på skjermen og PC -en igjen. Menyelementet <INNSIGNAL / PIP ' SIGNALKILDE> må være innstiltpå PC (RGB).Nårdu slårpå skjermen,gjenkjenner skjermen automatisk det innstilte bildeformatet i PC -en. Denne informasjonen blir vist i info-ruten. PC (RGB) 1024 x 768

5.7 Ekstra funksjoner

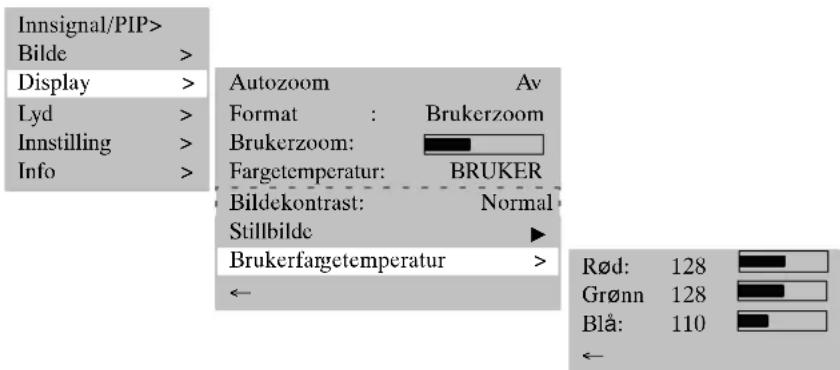

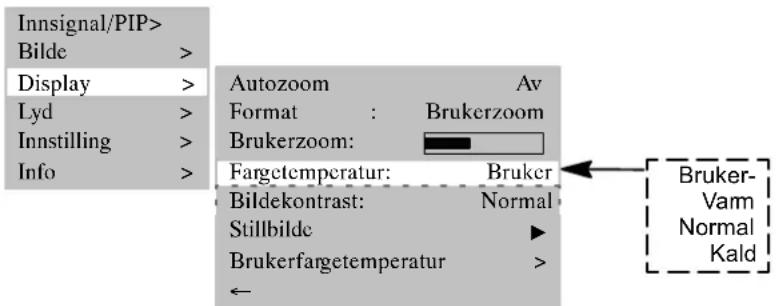

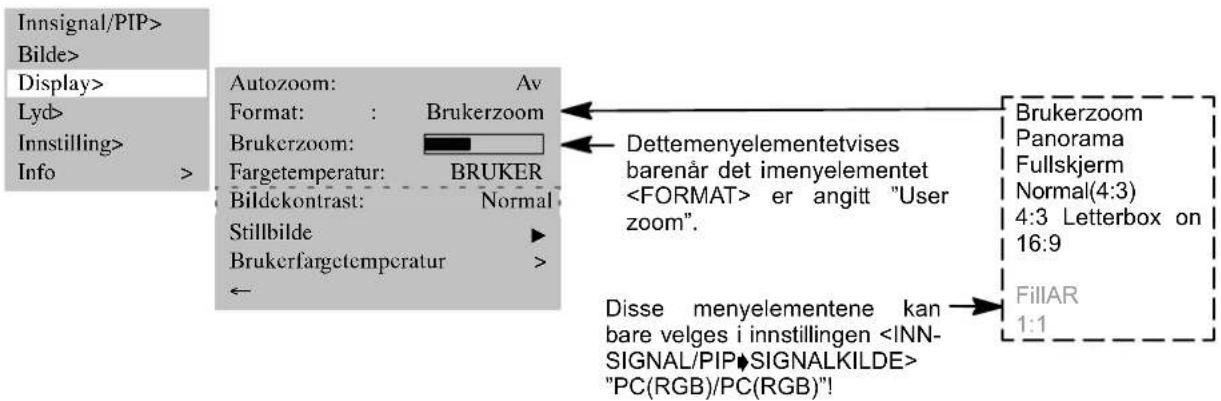

FARGETEMPERATUR Du kan velge mellom tre innstillinger for fargetemperatur eller fasts ette en verdiselvi menyelementet<FARGETEMPERA- TUR>. En lav verdi for fargetemperatur øker bildets rødtoner, noe som får bildet til å virke ”varmere”. En høy verdi for farge- temperaturen øker bildets blåtoner, noe som får bildet til å virke ”kaldere”. Bruker- Varm Normal Kald Rød: 128 Grønn 128 Blå:110 Auto zoom Av Format : Bruker zoom Farg etemperatur: Bruker Bildekontrast: Normal Stillbilde " Bruker fargetemperatur > Bruker zoom: Innsignal / PIP > Bilde > Display > Lyd > Innstilling > Info >

Med funksjonen Dobbelt lydkanal får tilskueren mulighet til å bytte mellom å høre filmen på originalspråket eller den synkroniserte versjonen. Når du viser film med denne funksjonen, er kanal ”A” aktivert som standard. . Du skifter over til kanal ”B” ved å trykke på [M/S]-tasten. DEKODERBRUK I menyelementet <INNSIGNAL / PIP ' SIGNALKILDE INNST.'MANUELL SøKING ' VALG> kan du velge bruk av dekoder for hver programplass. NORSKNORSK
