BEDIENUNGSANLEITUNG MD42598 MEDION

2.1 Hinweise für Ihre Sicherheit 2....................................................

3.3 Bedientasten und Funktionen der Fernbedienung 7.................................

3.4 Bedientasten am Gerät 7........................................................

4. Erste Inbetriebnahme 8..............................................................

4.1 Auspacken und Aufstellen 8......................................................

4.2 Anschließen und Einschalten 10...................................................

4.5 Einstellungen bei erster Inbetriebnahme 13.........................................

5.6 Betrieb mit zusätzlichen Geräten 19................................................

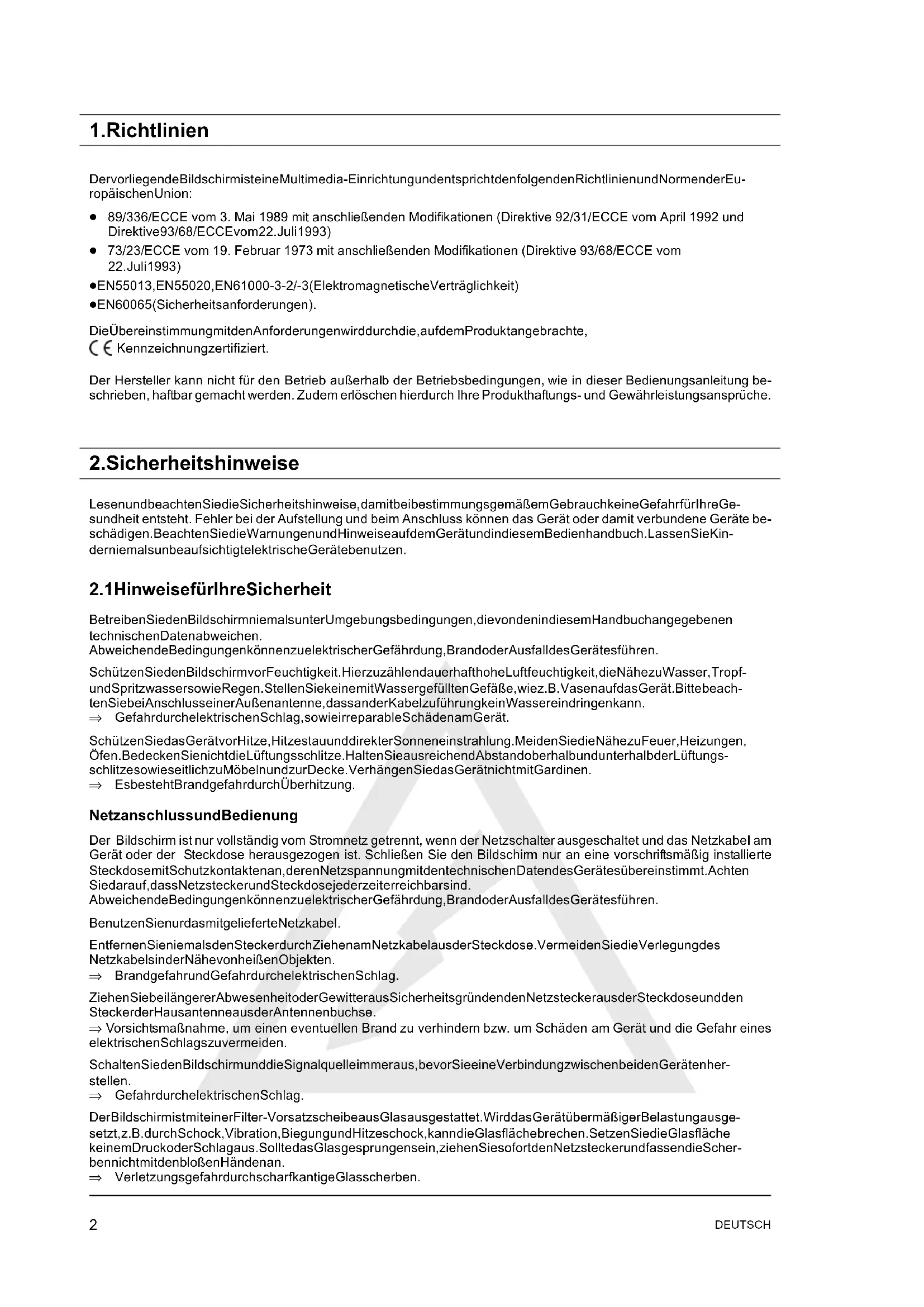

Der vorliegende Bildschirm ist eine Multimedia-Einrichtung und entspricht den folgenden Richtlinien und Normen der Eu- ropäischen Union: D 89/336/ECCE vom 3. Mai 1989 mit anschließenden Modifikationen (Direktive 92/31/ECCE vom April 1992 und Direktive 93/68/ECCE vom 22. Juli 1993) D 73/23/ECCE vom 19. Februar 1973 mit anschließenden Modifikationen (Direktive 93/68/ECCE vom

D EN55013, EN55020, EN61000-3-2/-3 (Elektromagnetische Verträglichkeit) D EN60065 (Sicherheitsanforderungen). Die Übereinstimmung mit den Anforderungen wird durch die, auf dem Produkt angebrachte, Kennzeichnung zertifiziert. Der Hersteller kann nicht für den Betrieb außerhalb der Betriebsbedingungen, wie in dieser Bedienungsanleitung be - schrieben, haftbar gemacht werden. Zudem erlöschen hierdurch Ihre Produkthaftungs - und Gewährleistungsansprüche.

2. Sicherheitshinweise

Lesen und beachten Sie die Sicherheitshinweise, damit bei bestimmungsgemäßem Gebrauch keine Gefahr für Ihre Ge- sundheit entsteht. Fehler bei der Aufstellung und beim Anschluss können das Gerät oder damit verbundene Geräte be - schädigen. Beachten Sie die Warnungen und Hinweise auf dem Gerät und in diesem Bedienhandbuch. Lassen Sie Kin- der niemals unbeaufsichtigt elektrische Geräte benutzen.

2.1 Hinweise für Ihre Sicherheit

Betreiben Sie den Bildschirm niemals unter Umgebungsbedingungen, die von den in diesem Handbuch angegebenen technischen Daten abweichen. Abweichende Bedingungen können zu elektrischer Gefährdung, Brand oder Ausfall des Gerätes führen. Schützen Sie den Bildschirm vor Feuchtigkeit. Hierzu zählen dauerhaft hohe Luftfeuchtigkeit, die Nähe zu Wasser, Tropf- und Spritzwasser sowie Regen. Stellen Sie keine mit Wasser gefüllten Gefäße, wie z.B. Vasen auf das Gerät. Bitte beach- ten Sie bei Anschluss einer Außenantenne, dass an der Kabelzuführung kein Wasser eindringen kann. ⇒ Gefahr durch elektrischen Schlag, sowie irreparable Schäden am Gerät. Schützen Sie das Gerät vor Hitze,Hitzestau und direkter Sonneneinstrahlung.Meiden Sie die Nähe zu Feuer, Heizungen, Öfen. Bedecken Sie nicht die Lüftungsschlitze. Halten Sie ausreichend Abstand oberhalb und unterhalb der Lüftungs- schlitze sowie seitlich zu Möbeln und zur Decke. Verhängen Sie das Gerät nicht mit Gardinen. ⇒ Es besteht Brandgefahr durch Überhitzung. Netzanschluss und Bedienung Der Bildschirm ist nur vollständig vom Stromnetz getrennt, wenn der Netzschalter ausgeschaltet und das Netzkabel am Gerät oder der Steckdose herausgezogen ist. Schließen Sie den Bildschirm nur an eine vorschriftsmäßig installierte Steckdose mit Schutzkontakten an, deren Netzspannung mit den technischen Daten des Gerätes übereinstimmt. Achten Sie darauf, dass Netzstecker und Steckdose jederzeit erreichbar sind. Abweichende Bedingungen können zu elektrischer Gefährdung, Brand oder Ausfall des Gerätes führen. Benutzen Sie nur das mitgelieferte Netzkabel. Entfernen Sie niemals den Stecker durch Ziehen am Netzkabel aus der Steckdose. Vermeiden Sie die Verlegung des Netzkabels in der Nähe von heißen Objekten. ⇒ Brandgefahr und Gefahr durch elektrischen Schlag. Ziehen Sie bei längerer Abwesenheit oder Gewitter aus Sicherheitsgründen den Netzstecker aus der Steckdose und den Stecker der Hausantenne aus der Antennenbuchse. ⇒ Vorsichtsmaßnahme, um einen eventuellen Brand zu verhindern bzw. um Schäden am Gerät und die Gefahr eines elektrischen Schlags zu vermeiden. Schalten Sie den Bildschirm und die Signalquelle immer aus, bevor Sie eine Verbindung zwischen beiden Geräten her- stellen. ⇒ Gefahr durch elektrischen Schlag. Der Bildschirm ist mit einer Filter-Vorsatzscheibe aus Glas ausgestattet. Wird das Gerät übermäßiger Belastung ausge- setzt, z.B. durch Schock, Vibration, Biegung und Hitzeschock, kann die Glasfläche brechen. Setzen Sie die Glasfläche keinemDruck oderSchlag aus.Sollte das Glas gesprungen sein,ziehen Sie sofort den Netzsteckerund fassen dieScher- ben nicht mit den bloßen Händen an. ⇒ Verletzungsgefahr durch scharfkantige Glasscherben.3 DEUTSCH

2.2 Allgemeine Hinweise

Der von Ihnen erworbene Bildschirm genügt den höchsten QualitätsanforderungenindiesemSegmentund wurde bezüg - lich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der Geräte ist aus technologischen Gründen nicht zu 100% auszuschliessen, dass einige Bildpunkte Defekte aufweisen. Wir bitten um Ihr Verständnis, dass derartige Effekte, solange sie in der durch die Norm spezifizierten Grenzen liegen, nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden können. Bei Plasma-Bildschirmen verringert sich die Lichtabgabe mit zunehmender Nutzungsdauer. Plasma-Bildschirme arbeiten auf Phosphor-Basis. Bei dieser Technologie k ann es unter bestimmten Betriebsbedingun- gen zu Einbrennungen kommen. Solche Betriebsbedingungen können sein: D lang andauernde Anzeige eines Standbildes D ständige Anzeige eines gleichen Hintergrundes D Verwendung eines nicht bildschirmfüllenden Formats (z.B. 4:3) über einen längeren Zeitraum. Einmal entstandene Einbrennungen können in der Regel nicht rückgängig gemacht werden. Zur Vermeidung bzw. Reduzierung von Einbrennungen beachten Sie bitte die folgenden Hinweise und Empfehlungen: D während der ersten 100 Betriebsstunden sollten vorwiegend Bewegtbilder bzw. häufig wechselnde Standbilder bildschirmfüllend angezeigt werden D nutzen Sie Ihren Bildschirm in einem bildschirmfüllenden Format (16:9) D bei Nutzung eines PC-Bildschirms immer den Bildschirmschoner aktivieren D soweit wie möglich Bewegtbilder anzeigen D schalten Sie den Bildschirm immer aus, wenn er nicht benutzt wird D verringern Sie soweit wie möglich Kontrast und Helligkeit D möglichst Bilder mit vielen Farben und Farbabstufungen anzeigen. Bestimmte Bedingungen können zu einem BrummenIhres Bildschirms führen. Das Brummen kommtim allgemeinen aus der Netzspannungsversorgung und kann durch die Verbindung von unterschiedlichen Schutzleitern entstehen. Abhilfe können Sie hier schaffen, in dem Sie einen sogenannten Mantelstromfilter zwischen die ankommende Antennenleitung und den Antenneneingangam Bildschirm schalten.Die Mantelstromfilterwerden in Form eines kleinenZwischensteckers im Fachhandel angeboten. Technisch bedingt kann es auch im Gerät selbst zu einer Geräuschentwicklung kommen. Diese darf jedoch den in der Gerätespezifikation angegebenen Wert nicht überschreiten. Wenn Ihr Bildschirm mit einer Aussenantenne verbunden ist, muß diese zum Schutz gegen Stromschläge und statische Aufladungen geerdet sein. Die Erdung muß den geltenden Vorschriften entsprechen. Störungen Ziehen Sie den Netzstecker aus der Steckdose, wenn der Bildschirm beschädigt ist. Ziehen Sie sofort den Netzstecker, wenn Rauch, unangenehmer Geruch oder ungewöhnliche Geräusche aus dem Gerät kommen.Verfahren Sie ebenfalls in dieser Weise, wenn der Bildschirm nach dem Einschalten oder während des Betriebs kein Bild mehr darstellen kann. Versuchen Sie nicht den Bildschirm in diesem Zustand weiter zu betreiben. Öffnen Sie auf keinen Fall das Gerät selbst. In diesem Gerät befinden sich keine Teile, die von Ihnen gewartet oder ausge - wechselt werden können. Wenden Sie sich an unsere Service-Hotline oder eine andere Fachwerkstatt. Reinigung und Pflege Vor Installation, Reinigung und Pflege schalten Sie das Gerät ab und ziehen den Netzstecker aus der Steckdose. Warten Sie einige Minuten, damit sich die Kondensatoren im Gerät vollständig entladen können, da der Bildschirm intern für die Gasentladung Hochspannung erzeugt. Für die Reinigung verwenden Sie nur ein leicht angefeuchtetes, weiches Tuch. Chemische Lösungs- und Reinigungsmit- tel sollten Sie vermeiden, weil diese die Oberflächen beschädigen können. Ziehen Sie s ofort den Netzstecker, falls Fremdkörper wie Wasser, sonstige Flüssigkeiten, Metallteile usw. in den Bild- schirm gelangt sind. Versuchen Sie niemals mit irgendwelchen Gegenständen oder mit den Händen in das Gerät zu fas- sen. ⇒ Gefahr durch elektrischen Schlag. Batterien Nehmen Sie verbrauchte Batterien immer sofort aus der Fernbedienung heraus, da diese auslaufen und somit Schäden verursachen können. Die beiliegenden Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinandergenommen, in Feuer geworfen oder kurzgeschlossen werden. Verbrauchte Batterien gehören nicht in den Hausmüll. Die Batterien müssen an den dafür vorgesehenen Sammelstellen entsorgt werden. DEUTSCH4 DEUTSCH Sonstige Hinweise Aus ergonomischen Gründen empfehlen wir, die Verwendung von rotenund blauenSchriften oder Symbolen auf dunklen Hintergründen zu vermeiden. Eine derartige Darstellung verursacht wegen des geringen Kontrastes eine schlechte Les- barkeit und ermüdet frühzeitig die Augen. Verwenden Sie daher bitte möglichst kontrastreic he Darstellungen, z.B. schwarze Schrift auf weißem Hintergrund. Um Augenschmerzen zu vermeiden und den optimalen Betrachtungsabstand zu erhalten, sollte die Entfernung zum Ge- rät das fünf- bis sechsfache der Bildschirmdiagonale betragen. In ihrem Fernsehzimmer sollte es so hell sein, dass man auch lesen könnte. Bei zuviel Helligkeit verlieren sich die Kontraste. Zu wenig Licht strapaziert die Augen durch den Hell- Dunkel-Wechsel auf dem Bildschirm. Beachten Sie beim Anschluss externer Lautsprecher die technischen Daten des Lautsprecherausgangs. Bei unzurei- chender Dimensionierung der Lautsprecher können Lautsprecher und/oder der eingebaute Verstärker zerstört werden. Nicht mehr benötigte Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwer- tung zugeführt werden.5 DEUTSCH

Der Plasma-Bildschirm bietet vielfältige Anschlussmöglichkeiten für Personal Computer, DVD-Player, Videorecorder, Vi- deokamera, etc. Egal ob Fernseh-, Video-oder PC -Bilder, alle werden gestochen scharfund verzerrungsfrei auf der völlig planen Bildschir- moberfläche dargestellt. Dabei zeichnen sich die Bilder durch eine hervorragende He lligkeit und außergewöhnliche Bril- lanz aus. Weitere wichtige Merkmale sind die große Bildschirmdiagonale bei einem Seitenverhältnis von 16:9 und diesehr geringe Bautiefe. Für den Fernsehbetrieb ist der Anschluss an eine terrestrische Antenne, SAT-Empfangsanlage oder Kabelfernsehanlage notwendig. Die Bedienung erfolgt interaktiv über die mitgelieferte Fernbedienung und das On-Screen-Menü (OSD). Dort können um- fangreiche Einstellungen an der Bildqualität vorgenommen werden. Ein neuartiges Kühlsystem ermöglicht den Betrieb des Plasma-Bildschirms ohne störende Lüftergeräusche. Leise wie ein herkömmliches Fernsehgerät ist der Plasma-Bildschirm hervorragend geeignet für Wohn- und Konferenzräume. Ausstattung D Hochwertiges Aluminium-Gehäuse D Lüfterloses Design D Bildschirmdiagonale 106 cm D 16:9 Format D Integriertes Lautsprechersystem D Sichtwinkel horizontal/vertikal 160 Grad D Digitales Kammfilter D Kompatibel mit PAL, SECAM und NTSC D Kompatibel mit VGA, SVGA, WXGA und XGA D Videotext D Automatische Programmidentifizierung und Sendersortierung D Sleep Timer D Bildschirmschoner D 2 x EURO SCART (SCART1 mit RGB) D 1xY/C D 1 x YUV / FBAS D 1 x DVI (I) (Analog und Digital)

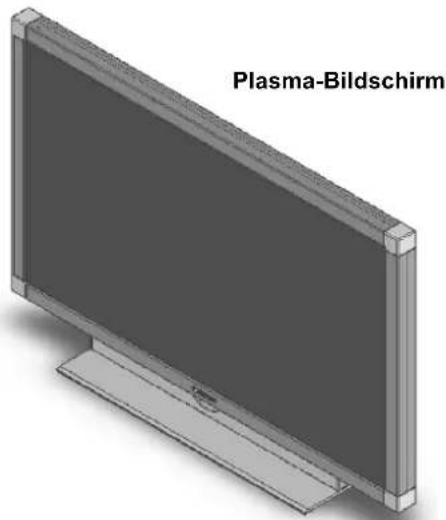

Bitte überprüfen Sie den Plasma -Bildschirm nach dem Auspacken auf mögliche Transportschäden und Vollständigkeit der Lieferung. Der Lieferant kann Ihre Ansprüche bei Transportschäden nur dann gewähren, wenn Sie ihm diese vor der ersten Inbetriebnahme mitteilen. Fehltein Teildes Lieferumfangs, wenden Sie sich bitte an die Service-Hotline.Bewahren Sie bitte die Original-Verpackung für einen eventuellen Transport des Monitors auf. Plasma-Bildschirm Netzkabel Bedienhandbuch, Garantiekarte und Installationsübersicht Fernbedienung Batterien LR03 Videokabel DEUTSCH6 DEUTSCH

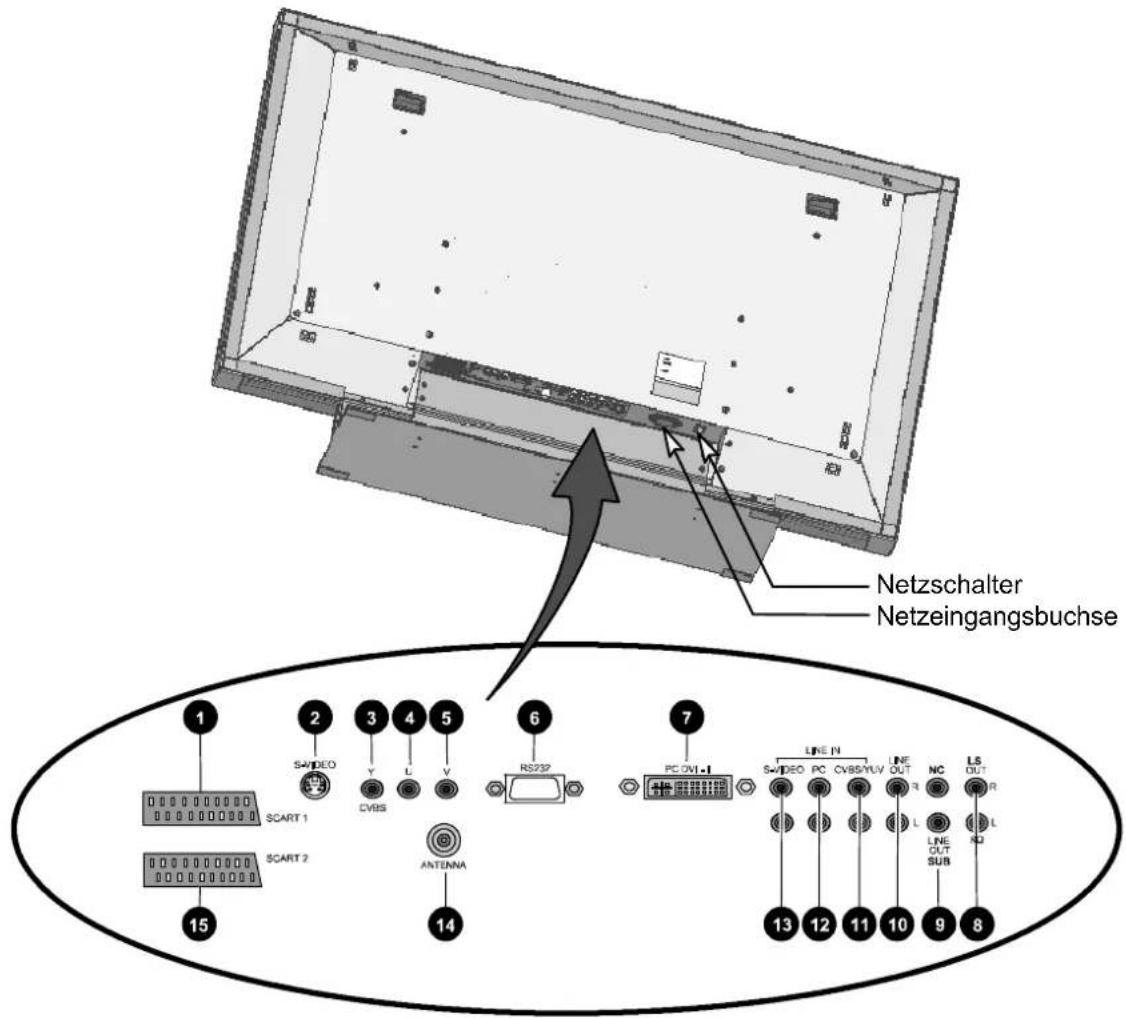

Netzeingangsbuchse Netzschalter 1 SCART 1 - z.B. Anschluss Satellitenreceiver 2 S-VIDEO (Y/C) - z.B. Anschluss Camcorder mit S-Video Buchse 3 YUV / Y (FBAS) 4 YUV / U 5 YUV / V 6 RS232 - Serielle Schnittstelle für Servicezwecke 7 PC DVI -I - Anschluss PC (RGB bei analogen Signalen, DVI bei digitalen Signalen) Wenn IhrPC über einen analogen VGA Ausgang verfügt, benutzen Siezum AnschlussIhres PC’s an den Bildschirm das mitgelieferte Anschlu sskabel DVI -I auf 15 Pin HD-Sub. 8 LS OUT (optional) - Anschluss für externe Lautsprecher Der Lautsprecher-Ausgang stellt eine Leistung von 2 x 7W Sinus @ 8 Ohm zur Verfügung. 9 LINE OUT - Anschluss für einen aktiven Subwoofer 10 LINE OUT L/R - z.B. Anschluss Audioverstärker oder DVD-Receiver 11 LINE IN YUV (CVBS) - Audio-Eingang für YUV (CVBS) 12 LINE IN PC - z.B. Audio-Eingang PC mit Line-Out-Buchse 13 LINE IN S-VIDEO - Audio-Eingang für S-Video 14 ANTENNA - Anschluss TV Antennen-Signal (terrestrische Antenne oder Kabelanschluss) 15 SCART 2 - z.B. Anschluss Videorecorder Anschluss für DVD-Player mit YUV -Ausgang7 DEUTSCH

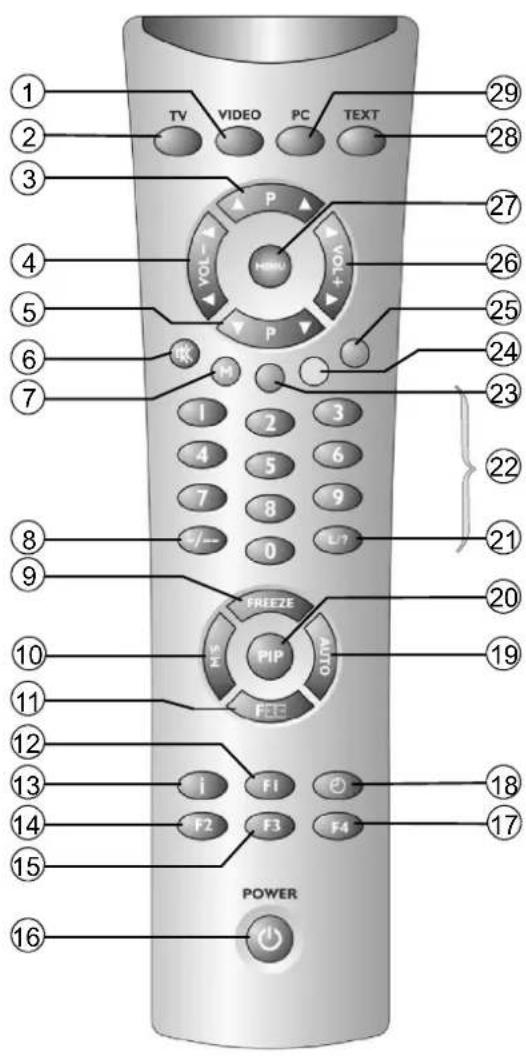

3.3 Bedientasten und Funktionen der Fernbedienung

Um den Plasma-Bildschirm mit der Fernbedienung steuern zu können, muss der Netzstecker eingesteckt und der Netz- schalter eingeschaltet sein. Die Infrarot-Fernbedienung funktioniert nur, wenn sich kein Hindernis zwischen der Bedienung und dem Infrarot-Sensor an der Vorderseite (unten) des Bildschirms befindet. Die Reichweite der Fernbedienung beträgt ca. 7m. Wenn die Batterien schwächer werden, reduziert sich die Reichweite der Fernbedienung. Wechseln Sie in diesem Fall bitte die Batterien. Es dürfen nur 2 Batterien vom Typ LR03 AAA 1,5 V verwendet werden. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien (z.B. Batterie -Sammelbox beim Händler) bzw. beim Sondermüll entsorgt werden. Taste für Direktwahl Video Betrieb Taste für Direktwahl TV Betrieb Taste Programmwahl aufwärts Taste zum Verringern der Lautstärke / Richtungstaste links Taste Programmwahl abwärts Taste für Tonabschaltung Taste M (Memo), rot Taste zum Wechsel zwischen ein- und mehrstelliger Programmnummer FREEZE Taste, Standbild M/S Tas te Auswahltaste Bildformat F1, Funktionstasten für k onfigurations- abhängige Belegung Info Taste F2, Funktionstasten für k onfigurations- abhängige Belegung F3, Funktionstasten für k onfigurations- abhängige Belegung Stand-By Taste F4, Funktionstasten für k onfigurations- abhängige Belegung Taste für Uhrzeit-Anzeige AUTO bzw. PAGE Taste PIP Taste (Bild-in- Bild) Taste für Funktion Programmliste im TV Betrieb bzw. Funktionen im Videotext Betrieb Programmtasten 1-9, 0 Taste grün, Videotext Taste gelb, Videotext Taste blau, Videotext Taste zum Vergrößern der Lautstärke / Richtungstaste rechts Menu Taste Taste Direktwahl Videotext Taste für Direktwahl PC Betrieb

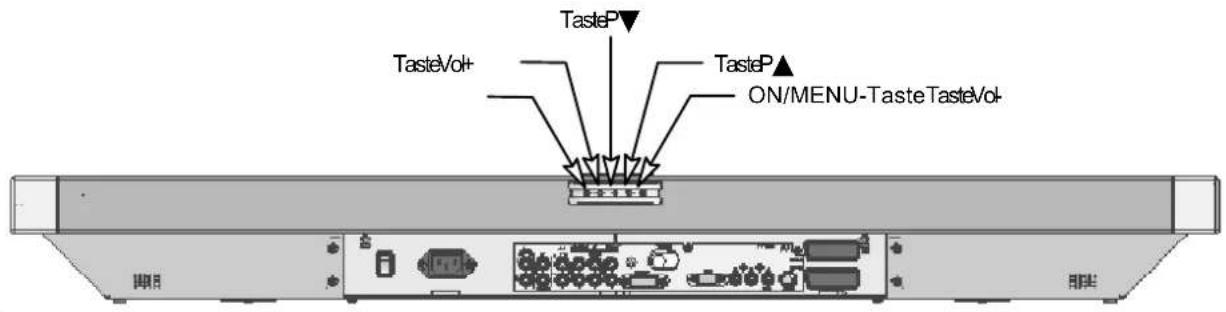

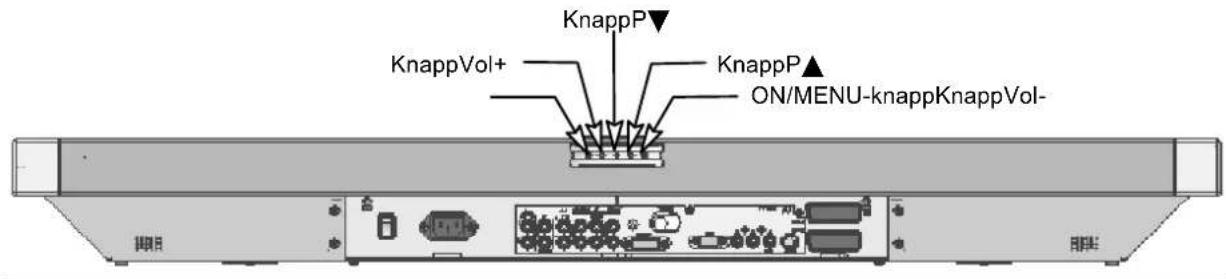

3.4 Bedien tasten am Gerät

Die Funktionen der Tasten am Gerät entsprechen denen auf der Fernbedienung! DEUTSCH

4. Erste Inbetriebnahme

Schalten Sie alle beteiligten Geräte einschließlich des Plasma-Bildschirms aus, bevor Sie ir- gendeine Verbindung herstellen.

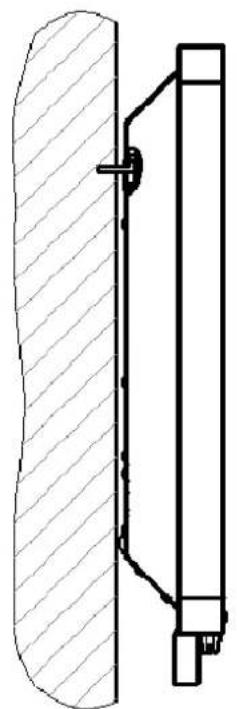

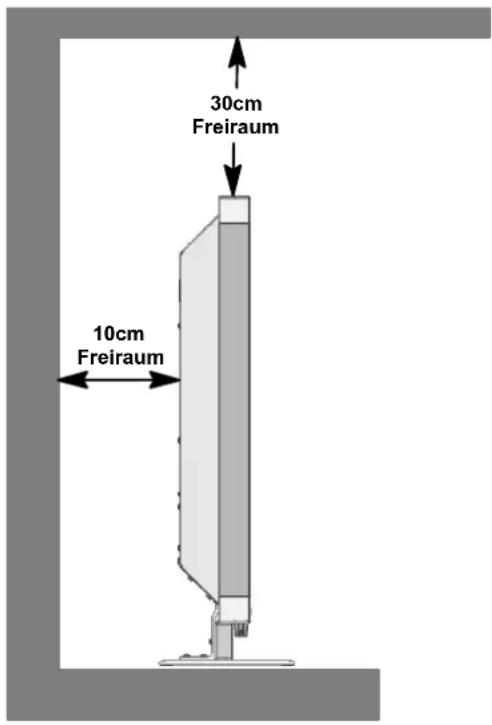

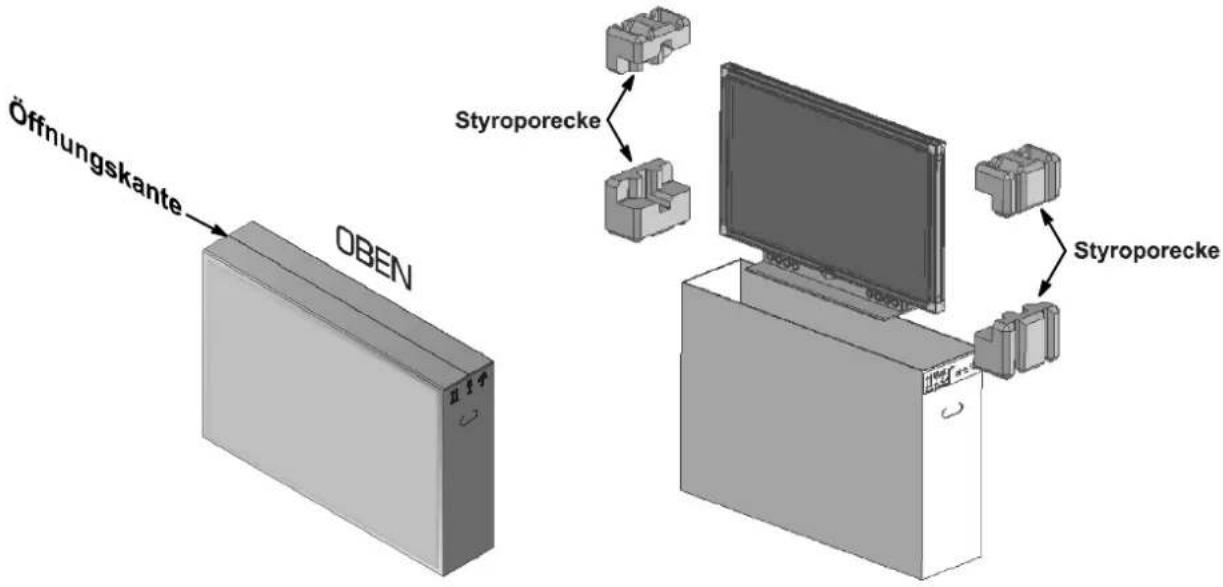

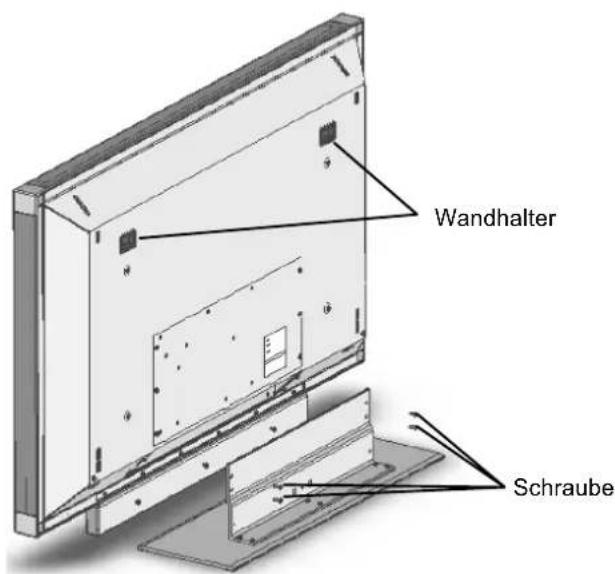

4.1 Auspacken und Aufstellen

BLICKRICHTUNG D Trotz des großen Blickwinkels bietet der Plasma-Bildschirm die beste Performance bei direkter senkrechter Blick- richtung. Richten Sie den Bildschirm auf die am häufigsten verwendete Blickrichtung aus. AUFSTELLUNGSORT D Lichtreflexion Vermeiden Sie die Aufstellung gegenüber von Fenstern oder anderen Lichtquellen. D Zugang zum Netzeingang Netzeingang und Netzschalter sollten jederzeit leicht erreichbar sein. D Luftzufuhr Lassen Sie mindestens 10 cm seitlich und nach hinten Abstand zu Möbeln. Nach oben sollte der Abstand minde- stens 30 cm zu Möbeln oder zur Decke betragen. D Umgebungstemperatur Für sicheren und zuverlässigen Betrieb muss die Umgebungstemperatur zwischen 5°C und 35°C liegen. 30cm 10cm Freiraum Freiraum AUSPACKEN . Stellen Sie den Karton senkrecht mit der Unters eite auf einen festen Untergrund. Die Oberseite erkennen Sie an der Richtung der Pfeilspitzen auf der Längsseite des Kartons. . Lösen Sie das Verpackungsband an der Öffnungskante und klappen Sie die Deckel des Kartons nach außen.9 DEUTSCH . Entfernen Sie die beiden oberen Styropor-Verpackungsecken und nehmen Sie den Zubehörkarton aus der Ver- packung. Dieser befindet sich seitlich an der Vorderseite des Bildschirms. AUFSTELLEN D Entnehmen Sie den Plasma-Bildschirm nur mit zwei Personen aus der Verpackung und he - ben Sie den Bildschirm niemals alleine hoch. Der Versuch den Bildschirm alleine zu heben gefährdet Ihre Gesundheit. D Stellen Sie den Tischfuß auf eine standfeste und waagerechte Unterlage. Der Untergrund muss fest und statisch tragfähig sein. D Vergewissern Sie sich vor der Montage, dass der Bildschirm ausgeschaltet und Netzkabel und Signalkabel ausgesteckt sind. WANDMONTAGE Wandhalter Schraube DEUTSCHDEUTSCH

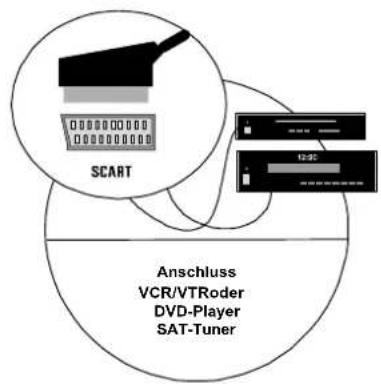

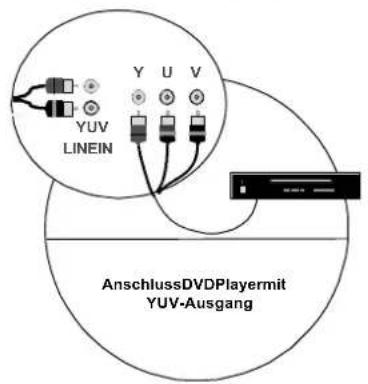

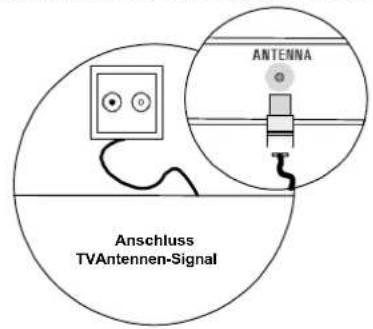

4.2 Anschließen und Einschalten

ANSCHLIESSEN (Übersicht Anschlüsse siehe Abb. Seite 6) . Stecken Sie das Netzkabel in die Netzeingangsbuchse am Bildschirm und den Netzstecker in eine Steckdose. D Kabelanschluss / Terrestrische Antenne Wenn Sie einen Kabelanschluss oder eine terrestrische Antenne anschlie- ßen möchten, verwenden Sie hierfür die Buchse ANTENNA. D Satelliten-Receiver Wenn Sie Ihr Fernsehprogramm über einen Satelliten empfangen, schließen Sie Ihren Receiver mit einem SCART-Kabel an die Buchse SCART 1 oder SCART 2 an. SCART 1 verfügt zusätzlich über einen Anschluss für RGB Quellen wie z.B. DVD Player. Für den Anschluss eines Dekoders kann nur SCART 2 verwendet werden. D DVD Player mit YUV -Ausgang Für den Anschluss eines DVD Players oder einer anderen Videoquelle mit YUV-Ausgang verwenden SIe bitte den YUV-Eingang des Bildschirmes. D PC Für den Anschluss Ihres PC’s an den Bildschirm verwenden Sie die PC DVI-I Buchse. Verfügt Ihr PC über einen analogen VGA-Ausgang, benutzen Sie zum Anschluss das mitgelieferte Anschlusskabel DVI-I auf 15 Pin HD - Sub. Bei älteren PC -Grafikkarten kann es vorkommen, dass der Pin 9 verschlossen ist. Sollte dies der Fall sein, wenden Sie sich bitte an die Service-Hotline. Anschluss TV Antennen - Signal Anschluss VCR / VTR oder DVD-Player SAT-Tuner YUV Anschluss DVD Player mit YUV-Ausgang YUV LINE IN Anschluss PC11 DEUTSCH VORBEREITUNG . Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung und legen Sie die beiden mitgelieferten Batterien (Typ LR03 Mikro AAA) ein. Beachten Sie die Polaritätsangaben auf dem Batteriefachboden. Schließen Sie das Batteriefach wieder. EINSCHALTEN . Schalten Sie den Netzschalter an der Rückseite des Bildschirms auf Position “I”. Der Bildschirm ist nun im Stand- By Betrieb und kann mit der Fernbedienung eingeschaltet werden. D Kabelanschluss / Terrestrische Antenne . Schalten Sie den Bildschirm mit der Taste [TV] auf Ihrer Fernbedienung ein. D Satelliten-Receiver . Schalten Sie Ihren Satelliten Receiver ein und schalten Sie den Bild- schirm mit der Taste [VIDEO] auf Ihrer Fernbedienung ein. Bitte be- achten Sie, je nachdem an welcher SCART-Buchse Ihr Receiver an- geschlossen ist, müssen Sie die Taste [VIDEO] gegebenenfalls mehrfach drücken. D PC . Schalten Sie den Bildschirm mit der Taste [PC] auf Ihrer Fernbedie - nung ein und wählen Sie den entsprechenden Signaleingang ( PC(RGB) oder PC(DVI) ). Hierzu rufen Sie über die Taste [MENU] der Fernbedienung das OSD -Menü Ihres Bildschirms auf und wählen im Untermenü <EINGÄNGE> Ihr Eingangssignal aus.

4.3 OSD-Menü Bedienung

EINSTELLUNGEN VORNEHMEN Ihr Bildschirm läßt sich mit Hilfe der einfachen OSD -Menüsteuerung einstellen und bedienen. Hierzu stehen Ihnen 6 Ta- sten auf Ihrer Fernbedienung zur Verfügung:

1 P Y Taste Aufwärtsbewegung im OSD-Menü. Das angewählte Menü oder die angewählte Funktion wird weiß hinterlegt. 2 A Taste Verlassen der ausgewählten Funktion. Zum Verlassen eines Untermenüs wählen Sie den Menüpunkt < ← > aus und drücken dann die Taste [ A ]. Ändern der Einstellung im angewählten Menüpunkt. 3 M Taste Speichert vorgenommene Änderungen ab. 4 MENU Taste OSD-Hauptmenü einblenden. Das Hauptmenü erscheint am oberen linken Bildschirmrand. OSD-Menü ausblenden. DEUTSCHDEUTSCH

5 " Taste Öffnet das nächste Untermenü. Aktiviert den angewählten Menüpunkt bzw. die angewählte Funktion. Der angewählte Menüpunkt wird hell hinterlegt. Ändern der Einstellung im angewählten Menüpunkt. 6 P B Taste Abwärtsbewegung im OSD-Menü. Das angewählte Menü oder die angewählte Funktion wird hell hinterlegt. Bei Menüpunkten die nicht angewählt werden können ist die Schrift weiß. ÄNDERUNGEN SPEICHERN Die von Ihnen vorgenommenen Änderungen werden durch Drücken der Taste [M] auf Ihrer Fernbedienung (siehe Abb. oben) oder durch das Verlassen des OSD-Menüs abgespeichert.

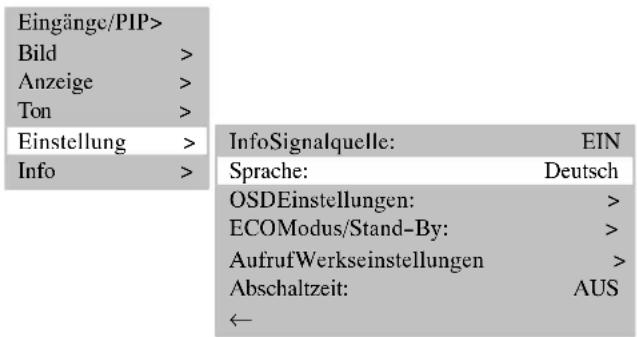

Ihr Bildschirm verfügt über ein 10 sprachiges OSD-Menü (deutsch, englisch, französisch,italienisch, niederländisch, spa- nisch, norwegisch, schwedisch, dänisch und finnisch). . Um die voreingestellte Sprache zu ändern, rufen Sie im Hauptmenü den Menüpunkt <EINSTELLUNG> auf. Akti- vieren Sie im Untermenü den Menüpunkt <SPRACHE> und wählen Sie die gewünschte Sprache aus: Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Info Signalquelle: EIN Sprache: Deutsch OSD Einstellungen: > ECO Modus/Stand-- By: > Aufruf Werkseinstellungen > Abschaltzeit: AUS

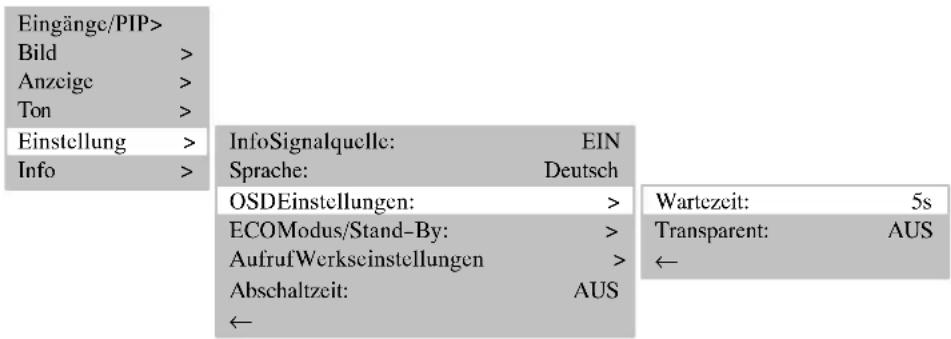

ÄNDERN DER OSD-MENÜ EIGENSCHAFTEN

. Um die Darstellung bzw. die Einblendezeit (Zeit nach der letzten Betätigung bis zur Ausblendung) des OSD-Me - nüs zu verändern, wählen Sie im Hauptmenü den Menüpunkt <EINSTELLUNG>. Im Untermenü <OSD -EINSTELLUNGEN> steht Ihnen ein weiteres Untermenü mit den Menüpunkten <WARTEZEIT> (Auswahlmöglichkeiten: 5, 10 und 15 Sekunden) und <TRANSPARENT> (Auswahlmöglichkeiten: Ein oder Aus) zur Ver - fügung: Info Signalquelle: EIN Sprache: Deutsch OSD Einstellungen: > ECO Modus/Stand-- By: > Aufruf Werkseinstellungen > Abschaltzeit: AUS Wartezeit: 5 s Transparent: AUS

Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info >

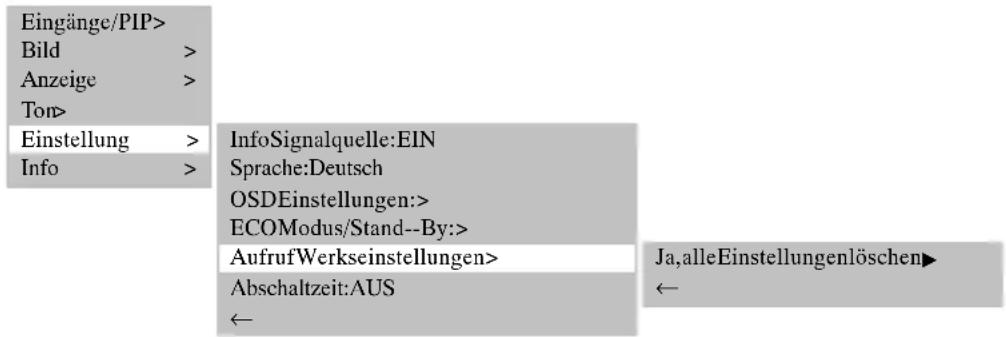

ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN

Sie haben die Möglichkeit alle im OSD-Menü vorgenommenen Änderungen wieder auf die ursprüngliche Werkseinstel- lung zurückzusetzen.13 DEUTSCH . Hierzu wählen Sie im Hauptmenü den Menüpunkt <EINSTELLUNG> und aktivieren im Untermenü den Menü- punkt <AUFRUF WERKSEINSTELLUNGEN>: Info Signalquelle: EIN Sprache: Deutsch OSD Einstellungen: > ECO Modus/Stand-- By: > Aufruf Werkseinstellungen > Abschaltzeit: AUS

Ja, alle Einstellungen löschen "

Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info >

4.5 Einstellungen bei erster Inbetriebnahme

Bei Anschluss eines DVD-Players vor der ersten Inbetriebnahme muss darauf geachtet werden, dass als Quelle der Tu- ner gewählt wird. . Drücken Sie mehrmals die [TV]-Taste drücken. TV BETRIEB D Automatischer Sendersuchlauf Wenn Sie Ihre Programme ausschließlich über Satellit empfangen, müssen Sie den automatischen Sendersuchlauf nicht durchführen. Um den automatischen Sendersuchlauf zu starten gehen Sie wie folgt vor: . Schalten Sie den Bildschirm über die [TV]-Taste Ihrer Fernbedienung ein. . Rufen Sie das OSD-Menü über die [MENU]-Taste Ihrer Fernbedienung auf und wählen Sie den Menüpunkt <EINGÄNGE / PIP>. Es öffnet sich ein Untermenü. . Wählen Sie im Untermenü den Menüpunkt <EINSTELLUNGEN>. Das Untermenü <AUTO. SUCHE> wird ge- öffnet. . Im Menüpunkt <TV STANDARDS> können Sie den für Ihr Land unterstützen TV Standard eingeben - siehe Tabelle unten. PAL BG PAL I PAL DK SECAM L SECAM DK Austria UK Czech France Bulgaria Belgium Ireland Hungary Luxembourg Russia Denmark Poland Ukraine Finland Slovakia Germany Greece Italy Luxembourg Netherlands Norway Rumania Portugal Slovenia Spain Sweden Switzerland Turkey Wählen Sie im Menüpunkt <TV STANDARD> die Einstellung “Auto” aus, so werden automatisch alle TV -Standards nach Sendern durchsucht. Bitte beachten Sie,dass die gefundenen Sender nach der Einstellung imMenüpunkt <LAND> vorsortiertwerden.Stel- len Sie vor dem Start des Sendersuchlaufes Ihr Land ein. . Wählen Sie jetzt den Menüpunkt <AUTOM. SUCHE> und aktivieren Sie den Untermenüpunkt <SUCHE STAR- TEN>. Der automatische Sendersuchlauf startet. DEUTSCHDEUTSCH

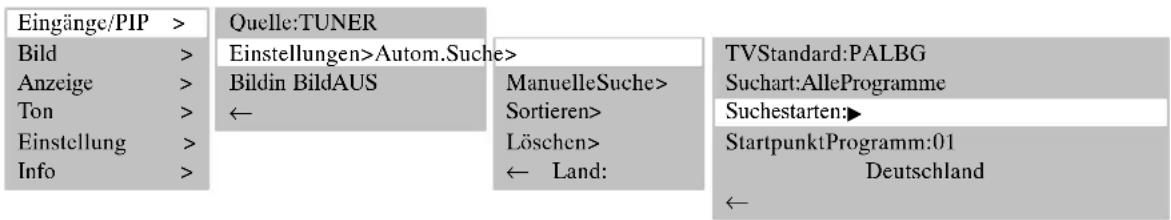

Quelle: TUNER Einstellungen > Autom. Suche > Manuelle Suche > Sortieren > Löschen > TV Standard: PAL BG Suchart: Alle Programme Suche starten: " Startpunkt Programm: 01 Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Bild in Bild AUS

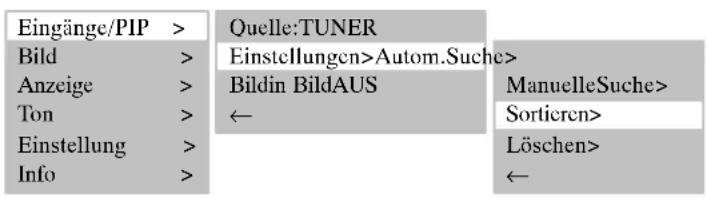

Durch das Drücken der [MENU]-Taste können Sie die Suche abbrechen. D TV Sender sortieren . Wählen Sie den Menüpunkt <EINGÄNGE / PIP ' EINSTELLUNGEN ' SORTIEREN> aus . Quelle: TUNER Einstellungen > Autom. Suche > Manuelle Suche > Sortieren > Löschen > Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Bild in Bild AUS

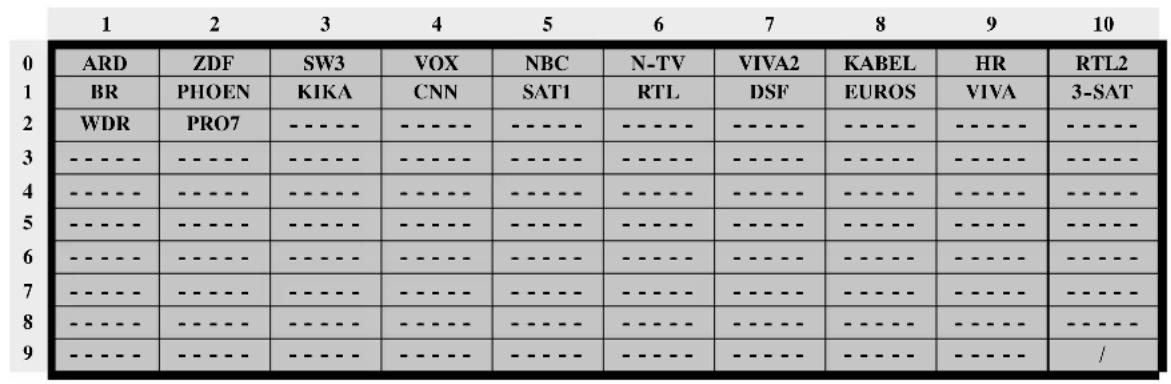

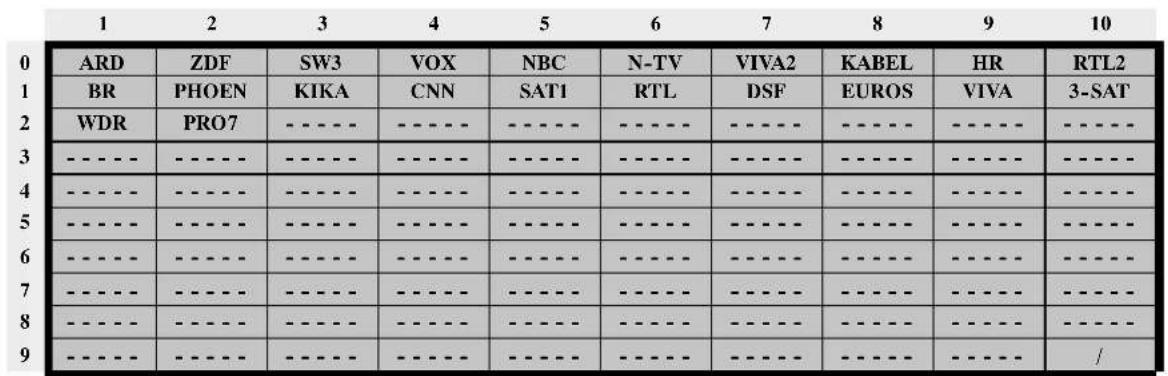

Die folgende Tabelle öffnet sich.

0 ARD ZDF SW3 VOX NBC N--TV VIVA2 KABEL HR RTL2 1 BR PHOEN KIKA CNN SAT1 RTL DSF EUROS VIVA 3--SAT 2 WDR PRO7 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 3 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 4 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 5 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 6 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 7 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 8 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 9 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- / : Programm markieren.. Aktuell = 1 - ARD [MENU]: Beenden : Leeren Programmplatz einfügen : Ausgewähltes Programm auf aktuelle Position umsetzen Mit den farbigen Tasten auf Ihrer Fernbedienung können Sie jetzt die TV-Sender sortieren. D Ändern der Programmnamen Wenn der Bildschirm den Sendernamen aus dem Fernsehsignal erkennen kann, wird der erkannte Name in der einge- stellten Programmnummer abgespeichert. Bei nicht erkennen des Programmnamens, erscheint im Namen d ie Pro- grammnummer (z.B. PR02). Gehen Sie wie folgt vor, um den Programmnamen zu ändern: . Wählen Sie den Menüpunkt <EINGÄNGE / PIP 'EINSTELLUNGEN 'MANUELLE SUCHE 'NAME> aus. . Drücken Sie jetzt die [ " ] Taste um die erste Zeichenposition anzuwählen. . Mit den Tasten [ B ] und [ Y ] können Sie durch den Zeichensatz blättern, bis das gewünschte Zeichen auf der angewählten Zeichenposition erscheint. . Verwenden Sie die [ " ] Taste zur Auswahl der nächsten Zeichenposition. D Wiederholen Sie die 3 vorherigen Schritte solange bis Sie den Namen eingegeben haben. Es sind max. 5 Zeichen möglich. Programm: 02 TV Standard: PAL BG Frequenz: 062.25 MHz Name: HR Quelle: TUNER Einstellungen > Autom. Suche > Manuelle Suche > Sortieren > Löschen > Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Bild in Bild AUS

Typ: Kanal Kanaleingabe: 1215 DEUTSCH PC BETRIEB . Schalten Sie den Bildschirm über die [PC]-Taste Ihrer Fernbedienung ein. . Rufen Sie das OSD-Menü über die [MENU]-Taste Ihrer Fernbedienung auf. Der Menüpunkt <EINGÄNGE / PIP> ist hell hinterlegt. . Wählen Sie im Untermenü <QUELLE> den entsprechenden Signaleingang aus (PC (RGB) oder PC (DVI)). Quelle: PC (RGB) Einstellungen > Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Bild in Bild AUS

Der Bildschirm führt immer bei der erstmaligen Verwendung eines analogen Video-Formates (RGB) automatisch die Auto-Abgleich Funktion aus. Während dieser Zeit bewegt sich die Darstellung leicht hin und her, um die optimale Position und Wiedergabe zu erreichen. Die H/V (horizontale/vertikale) Position und die Bildgröße müssen bei einigen ungünstigen PC - Formaten manuell eingestellt werden. Die Auto Abgleich Funktion hängt sehr stark von der Bild- darstellung ab. Gut geeignet ist die Darstellung eines bildschirmfüllenden Weißbildes. . Wenn Sie den Auto Abgleich manuell aktivieren möchten, wählen Sie den Menüpunkt <EINGÄNGE / PIP ' EIN- STELLUNGEN ' AUTO. ABGLEICH> aus. H Freq.: 60.0 kHz V Freq.: 75.0 Hz Pixel Takt 78.75 MHz H/VPol: +/-- Benutzerformate > Auto. Abgleich " VPos: V Grösse: H Grösse: HPos: Phase Quelle: PC (RGB) Einstellungen > Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Bild in Bild AUS

BENUTZERFORMATE EINSTELLEN Sie haben die Möglichkeit häufig benutzte Formate als Benutzerformate abzuspeichern. Der Bildschirm erkennt die ab- gespeicherten Formate und stellt sie ohne Ausführung der Auto-Abgleich Funktion sofort korrekt dar. . Wählen Sie im Hauptmenü den Menüpunkt <EINGÄNGE / PIP> und rufen Sie das Untermenü <EINSTELLUN- GEN> auf. Es öffnet sich ein weiteres Untermenü. . Aktivieren Sie den Menüpunkt <BENUTZERFORMATE>. . Jetzt können Sie das momentan eingestellte Benutzerformat beispielsweise unter Position 1 (8 Positionen sind möglich) mit dem Menüpunkt <SPEICHERN> ablegen. Mit dem Menüpunkt <AUFRUF> können Sie ein gespeichertes Benutzerformat aufrufen und mit <ALLE LÖSCHEN> alle gespeicherten Benutzerformate löschen. Position: 1 Aufruf " Speichern " Alle löschen " H Freq.: 60.0 kHz V Freq.: 75.0 Hz Pixel Takt 78.75 MHz H/VPol: +/-- Benutzerformate > Auto. Abgleich " VPos: V Grösse: H Grösse: HPos: Phase Quelle: PC (RGB) Einstellungen > Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Bild in Bild AUS

5. Alltägliche Bedienung

5.1 Ein- / Ausschalten

EINSCHALTEN . Stellen Sie zum Einschalten des Bildschirmes den Netzschalter in Position “I”. Die STAND-BY-LED am Infrarotsensor leuchtet rot. . Drücken Sie jetzt eine der Zifferntasten oder [TV] / [VIDEO] / [PC] auf der Fernbedienung, um den Bildschirm in Betrieb zu setzen. Die BETRIEBS-LED am Infrarotsensor leuchtet blau. Der Bildschirm muss “hochgefahren” werden. Dies ist vergleichbar mit einem PC und dauert einige Sekunden. AUSSCHALTEN . Drücken Sie die Stand -By-Taste auf der Fernbedienung, der Bildschirm schaltet wieder in den Stand-By -Betrieb. Die STAND-BY-LED am Infrarotsensor leuchtet rot. . Um den Bildschirm wieder komplett auszuschalten, stellen Sie den Netzschalter in Position “0”. Stand -By-Taste Liegt kein Signal am Bildschirm an, wird dieser automatisch in den Stand -By-Betrieb geschaltet. . Zum Wiedereinschalten drücken Sie eine der Zifferntasten auf der Fernbedienung UMSCHALTEN Wenn Sie von einem TV -Senderzumanderen umschalten, sehen Sie zunächstein Standbildvom1.Sender undanschlie - ßend das laufende Bild vom anderen Sender.

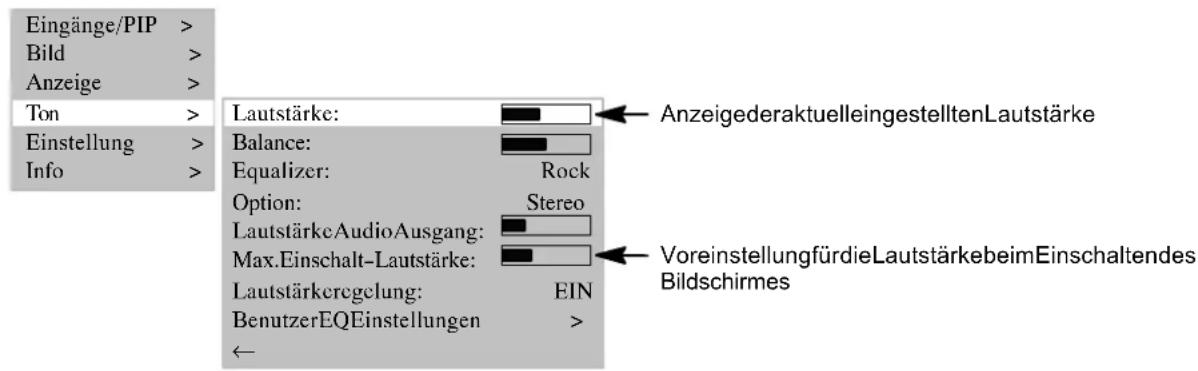

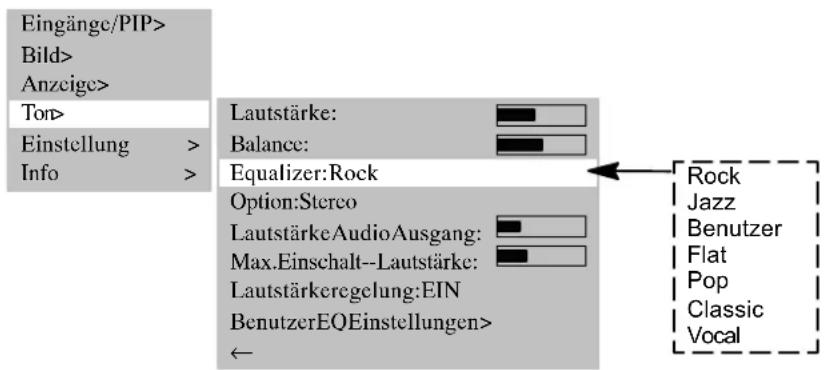

LAUTSTÄRKE EINSTELLEN

. Betätigen Sie die Taste [ A Vol - ] oder [ " Vol + ] auf der Fernbedienung, um die gewünschte Lautstärke einzu- stellen. Lautstärke: Die aktuelle Lautstärkeeinstellung erscheint auf dem Bildschirm. . Wählen Sie den Menüpunkt <TON ' LAUTSTÄRKE> aus. Hier können Sie die aktuelle Lautstärke oder die aktuelle Einschalt -Lautstärke des Bildschirms einstellen. Lautstärke: Balance: Equalizer: Rock Option: Stereo Lautstärke Audio Ausgang: Max.Einschalt--Lautstärke: Lautstärkeregelung: EIN Benutzer EQ Einstellungen > Anzeige der aktuell eingestellten Lautstärke Voreinstellung für die Lautstärke beim Einschalten des Bildschirmes Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > ←17 DEUTSCH SOUNDEINSTELLUNG Unter dem Menüpunkt <EQUALIZER> können SIe vordefinierte Klangmuster einstellen. Lautstärke: Balance: Equalizer: Rock Option: Stereo Lautstärke Audio Ausgang: Max.Einschalt--Lautstärke: Lautstärkeregelung: EIN Benutzer EQ Einstellungen > Rock Jazz Benutzer Flat Pop Classic Vocal Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info >

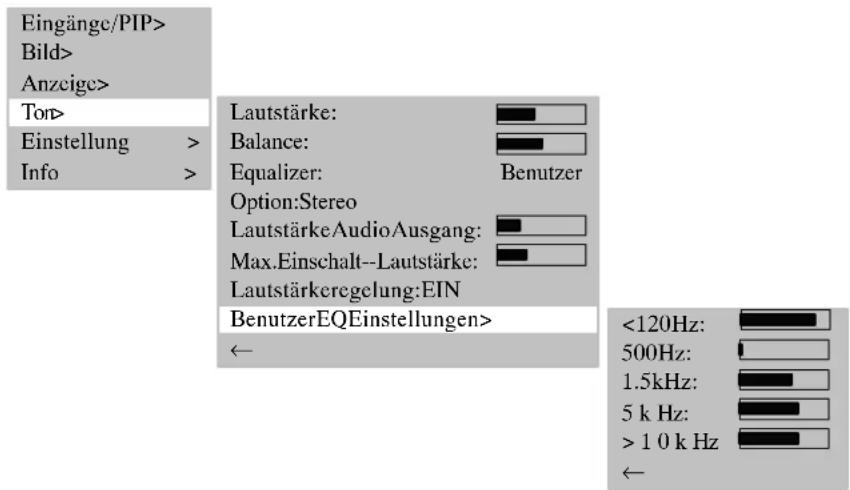

. Wählen Sie den Menüpunkt <BENUTZER EQ EINSTELLUNGEN>, um Ihr individuelles Klangmuster zu e rstellen. Der Menüpunkt <BENUTZER EQ EINSTELLUNGEN> wird nur eingeblendet, wenn im Menüpunkt <EQUALIZER> “Be- nutzer” eingestellt ist. < 120 Hz: 500 Hz:

5kHz: >10kHz Lautstärke: Balance: Equalizer: Benutzer Option: Stereo Lautstärke Audio Ausgang: Max.Einschalt--Lautstärke: Lautstärkeregelung: EIN Benutzer EQ Einstellungen > Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info >

TONABSCHALTUNG . Drücken Sie die Taste [ ] auf der Fernbedienung. Der Ton wird abgeschaltet und am Bildschirm erscheint für ca. 5 Sekunden folgendes Info-Fenster :

STUMM . Der Ton wird wieder eingeschaltet, wenn Sie die Taste [ ], [ A Vol - ] oder [ " Vol + ] auf der Fernbedienung drücken. Am Bildschirm erscheint für ca. 5 Sekunden das folgende Info-Fenster :

Beim ersten Einschalten des Bildschirmes werden für Kontrast, Helligkeit, Bildschärfe und Farbe Grundwerte eingestellt. Wie nachfolgend beschrieben können Sie diese Werte, je nach persönlichem Geschmack und Standort des Bildschirms bzw. dem damit verbundenen Lichteinfall, individuell verändern. KONTRAST . Drücken Sie Taste [ "] , der Kontrast wird stärker. . Drücken Sie Taste [ A ] , der Kontrast wird geringer. HELLIGKEIT . Drücken Sie Taste [ " ] , das Bild wird heller. . Drücken Sie Taste [ A ], das Bild wird dunkler. BILDSCHÄRFE . Drücken Sie Taste [ " ] , das Bild wird schärfer. . Drücken Sie Taste [ A ] , das Bild wird weicher. DEUTSCHDEUTSCH

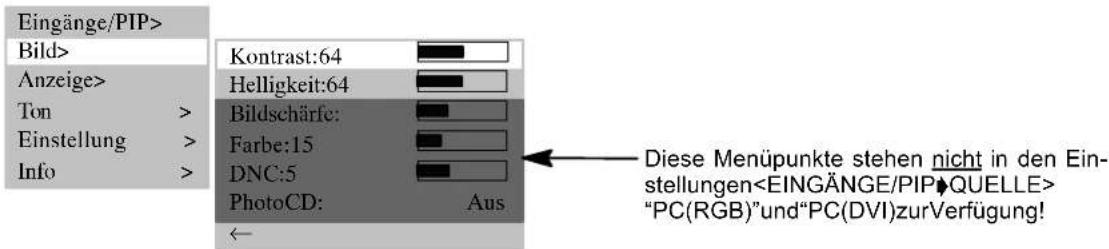

FARBE . Drücken Sie Taste [ " ] , die Farbsättigung wird erhöht. . Drücken Sie Taste [ A ] , die Farbsättigung wird verringert. Kontrast: 64 Helligkeit: 64 Bildschärfe: Farbe: 15 DNC: 5

Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Photo CD: Aus Diese Menüpunkte stehen nicht in den Ein - stellungen <EINGÄNGE/PIP ' QUELLE> “PC(RGB)” und “PC(DVI) zur Verfügung! Der Menüpunkt <DNC> ist das “Dynamic Noise Control”. Schwache TV-Signale oder schlechte Videosignale können störendes Bildrauschen erzeugen. DNC paßt die Wirkung der digitalen Rauschunterdrückung dynamisch dem Bildinhalt an. Der Menüpunkt <PHOTO CD> ist speziell für die Wiedergabe von Standbildern z.B. von Photo-CD oder Picture-CD. . Stellen Sie den Menüpunkt <PHOTO CD> auf “Ein”, die Standbilder werden automatisch in der besten Qualität dargestellt. BILDFORMAT D Auto Zoom Diese Funktion wertet das aktuelle Bildformat aus und schaltet automatisch zwischen “VOLLBILD“und “4:3 LETTER- BOX AUF 16:9“ um. Im Menüpunkt <ANZEIGE ' FORMAT> können Sie voreingestellte Bildformate auswählen. Die manuelle Formatauswahl ist nur möglich, wenn im Menüpunkt <AUTO ZOOM> “Aus” eingestellt ist. D Panorama Diese Formateinstellung skaliert das Eingangssignal automatisch in horizontaler und vertikaler Richtung bildschirm- füllend, aber nicht linear. Das heißt, dass die Bildinhalte in der Bildschirmmitte original dargestellt werden und zum Rand hin eine stärkere Skalierung stattfindet. D Normal (4:3) Diese Formateinstellung stellt ein PAL 4:3 Bild im korrekten Seitenverhältnis dar. Am linken und rechten Bildrand sind dunkle Streifen sichtbar. D Vollbild In dieser Formateinstellung wird das Bild in horizontaler und vertikaler Richtung so angepasst, dass immer eine bild- schirmfüllende Darstellung sichtbar ist. D Benutzerzoom Wählen Sie Benutzerzoom aus, so wird der Menüpunkt <BENUTZERZOOM> im Menü eingeblendet. In diesem Menüpunkt können Sie ein individuelles Bildformat im Bereich von 40% bis 160 % der ursprünglichen Bild - größe darstellen. Die Einstellung erfolgt in Sprüngen von 6 %. D 4:3 Letterbox auf 16:9 Dieser Modus stellt ein PAL 16:9 Bild so dar, dass keine dunklen Streifen am oberen und unteren Bildrand sichtbar sind.PAL 4:3 Bilderwerden auf die volle horizontale Auflösung konvertiert. Durch die zusätzliche Skalierung in vertika - ler Richtung wird ein Teil des vertikalen Bildinhaltes symmetrisch am oberen und unteren Bildrand nicht dargestellt. Zum Umschalten der Formate können Sie auch wiederholt die Taste [F ] drücken. Auto Zoom Aus Format : Benutzerzoom Farbtemperatur: Benutzer Kontrast: Normal Standbild " Benutzer Farbtemperatur > Dieser Menüpunkt wir nur ein- geblendet, wenn im Menü- punkt <FORMAT> “Benutzer- zoom” eingestellt ist. Benutzerzoom: Benutzerzoom Panorama Vollbild Normal (4:3) 4:3 Letterbox auf 16:9 Form.Fuellend 1:1 Diese Menüpunkte stehen nur in der Einstellung <EINGÄNGE/PIP

' QUELLE> “PC (RGB) / PC(RGB)”

zur Verfügung! Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info >

Der Bildschirm befindet sich im Stand-By Betrieb. . Zum Einschalten drücken Sie eine der Zifferntasten [0...9] oder die [TV]-Taste auf der Fernbedienung. Während der Initialisierung wird das Firmen-Logo eingeblendet.19 DEUTSCH Danach erscheint der zuletzt angewählte Fernsehsender (Programmnummer) auf dem Bildschirm. Steht der Menüpunkt <EINSTELLUNG ' INFO SIGNALQUELLE> auf “Ein”, wird das folgende Info-Fenster zur Signal- quelle für ca. 5 Sekunden eingeblendet: TV -- 2 -- Z DF STEREO . Drücken Sie die Taste [ PY ]bzw. [ PB ] um die Programmnummer jeweils um 1 zu erhöhen bzw. zu verringern oder wählen Sie mit . den Zifferntasten auf der Fernbedienung jede Programmnummer direkt an. VIDEOTEXT Ihr Bildschirm kann TOP/FLOF Videotextinformationen empfangen und darstellen. . Wählen Sie einen Fernsehsender mit Videotext. . Drücken Sie Taste [TEXT] auf der Fernbedienung um den Videotext anzuzeigen oder . zur direkten Anwahl von Videotextseiten benutzen Sie die Zifferntasten. Die rote, grüne, gelbe und blaue Taste auf der Fernbedienung haben je nach Videotextart unterschiedliche Funktionen, die im unteren Bereich des Videotextes angezeigt werden.

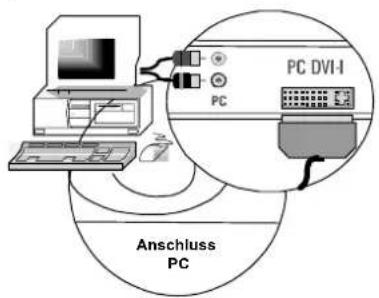

. Schalten Sie Bildschirm und PC AUS. . Verbinden Sie Ihren PC und den Bildschirm mit dem beiliegenden Videokabel (DVI-Stecker an Bildschirm und HD-Sub-Stecker an PC). . Schalten Sie Bildschirm und PC wieder EIN. Im Menüpunkt <EINGÄNGE / PIP ' QUELLE> muß PC (RGB) eingestellt sein. Beim Einschalten erkennt der Bildschirm das am PC eingestellte Bildformat automatisch. Diese Information wird in einem Info-Fenster angezeigt. PC (RGB) 1024 x 768

5.6 Betrieb mit zusätzlichen Geräten

VIDEORECORDER . Schalten Sie Bildschirm und Videorecorder AUS. Es gibt 3 Anschlussmöglichkeiten für Ihren Videorecorder an den Bildschirm : D über die Antennenleitung, lesen Sie dazu die Bedienungsanleitung vom Videorecorder D mit einem Scartkabel entweder an SCART1 oder SCART2 D wenn Ihr Videorecorder einen S-Video Ausgang besitzt, verbinden Sie diesen mit dem Y/C Eingang. . Schalten Sie Bildschirm und Videorecorder wieder EIN. . Zum Umschalten auf den angeschossenen Eingang (z.B. SCART1) drücken Sie wiederholt die [VIDEO] Taste. SCART 1 Vollbild DVD PLAYER . Schalten Sie Bildschirm und DVD Player AUS. . Verbinden Sie Ihren DVD Player mit SCART1, YC Eingang oder dem YUV Eingang, wenn dieser über einen S-Vi- deo Ausgang verfügt. . Schalten Sie Bildschirm und DVD Player wieder EIN. . Zum Umschalten auf den angeschossenen Eingang drücken Sie wiederholt die [VIDEO] Taste.

5.7 Sonderfunktionen

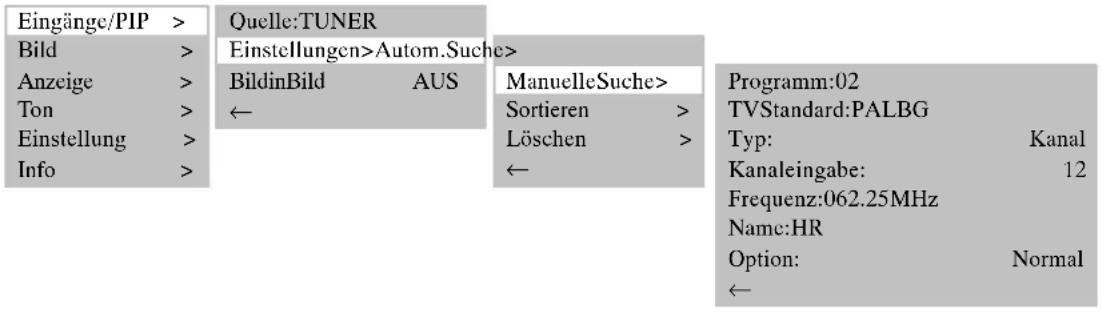

MANUELLE PROGRAMMSUCHE . Unter Menüpunkt <PROGRAMM> geben Sie eine Programmnummer ein, die noch nicht in Benutzung ist. . Im Menüpunkt <FREQUENZ> müssen Sie direkt die Frequenz des Fernsehsenders mittels der Zifferntasten auf der Fernbedienung eingeben, den Sie suchen. . Ist das Bild nicht optimal, erhöhen bzw. verringern Sie die eingegebene Frequenz in kleinen Schritten. DEUTSCHDEUTSCH

. Strahlt der Fernsehsender keinen Namen aus, können Sie diesen unter dem Menüpunkt <NAME> eingeben (siehe “Ändern der Programmnamen”). Programm: 02 TV Standard: PAL BG Frequenz: 062.25 MHz Name: HR Quelle: TUNER Einstellungen > Autom. Suche > Manuelle Suche > Sortieren > Löschen > Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Bild in Bild AUS

Typ: Kanal Kanaleingabe: 12 Im Menüpunkt <OPTION> kann “Decoder A” oder “Decoder B” nur ausgewählt werden, wenn an SCART 2 ein Dekoder angeschlossen ist. Die Einstellung “Normal” ist der Betrieb ohne Decoder. STANDBILD Ein Standbild können Sie mit der [FREEZE] Taste oder unter dem Menüpunkt <STANDBILD> erzeugen. Auto Zoom Aus Format : Benutzerzoom Farbtemperatur: Benutzer Kontrast: Normal Standbild " Benutzer Farbtemperatur > Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info >

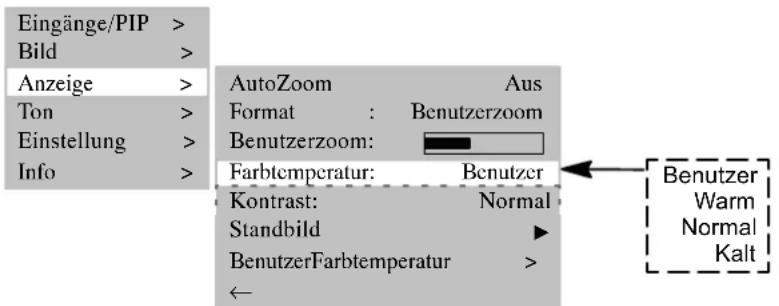

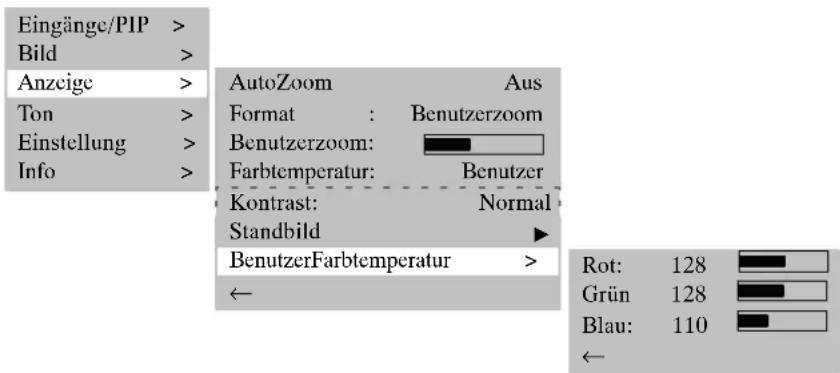

FARBTEMPERATUR Die Farbtemperatur können Sie unter 3 vordefinierten Einstellungen auswählen oder über den Menüpunkt <BENUTZER FARBTEMPERATUR> einen Wert selbst festlegen. Ein n iedriger Wert der Farbtemperatur erhöht den Rotanteil im Bild und läßt es “wärmer” erscheinen. Mit steigender Farb- temperatur erhöht sich der blaue Lichtanteil, das Bild wirkt “kälter”. Benutzer Warm Normal Kalt Rot: 128 Grün 128 Blau: 110 Auto Zoom Aus Format : Benutzerzoom Farbtemperatur: Benutzer Kontrast: Normal Standbild " Benutzer Farbtemperatur > Benutzerzoom: Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info >

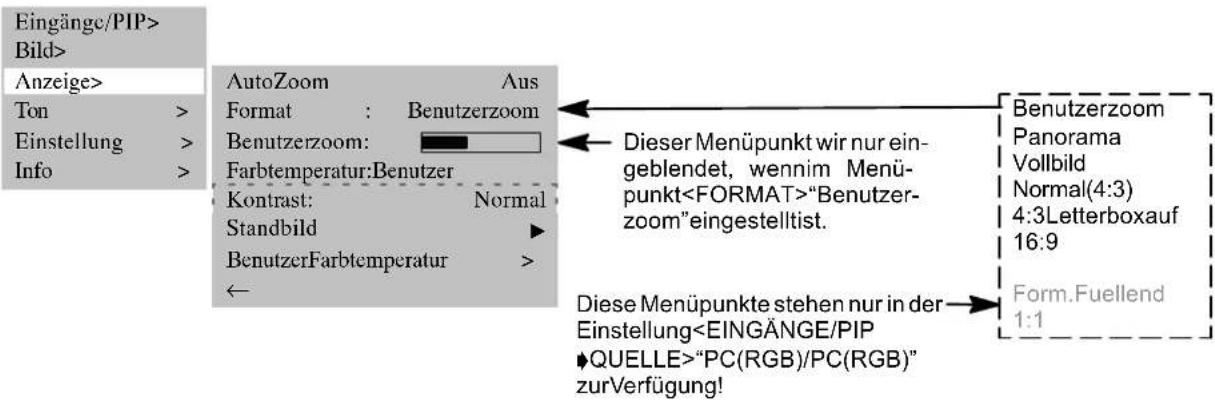

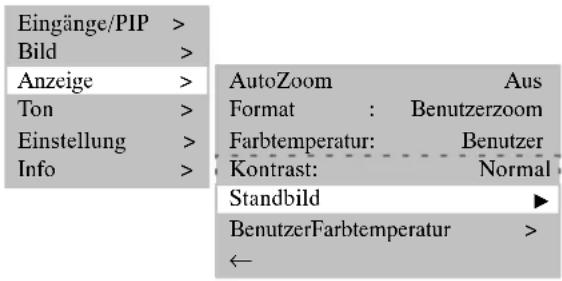

Auto Zoom Aus Format : Benutzerzoom Farbtemperatur: Benutzer Kontrast: Normal Standbild " Benutzer Farbtemperatur > Benutzerzoom: Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info >

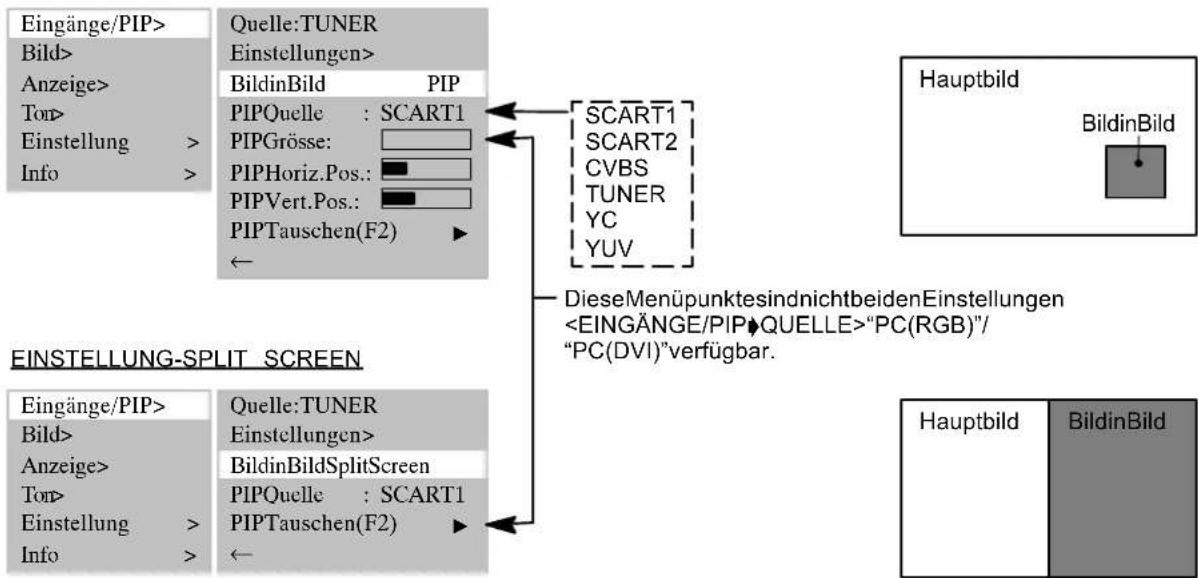

BILD-IN-BILD Die Funktion BILD-IN-BILD bietet die Möglichkeit zwei Bildsignale gleichzeitig zu betrachten. D Sie können Sie in das laufende Fernsehprogramm ein externes Videosignal z.B. vom Videorecorder einblenden. D Sie können gleichzeitig zu PC-Signalen ein Videosignal z.B. vom DVD-Player darstellen.21 DEUTSCH . Drücken Sie die [PIP] Taste, das Bild von dem in Menüpunkt <EINGÄNGE / PIP ' PIP QUELLE> eingestellten Eingang (z.B. Tuner), wird in das aktuelle Bild eingeblendet. Sollte an diesem Eingang kein Signal anstehen, so bleibt das eingeblendete Fenster dunkel. Die Position und Grösse des Fensters können eingestellt werden. . Stellen Sie im Menüpunkt <PIP GRÖSSE> - die Fenstergrösse, in <PIP HORIZ.POS.> - die horizontale Fenster- position und in <PIP VERT.POS.> - die vertikale Fensterposition ein. Die Änderungen an Grösse und Position werden sofort sichtbar. . Mit dem Menüpunkt <PIP TAUSCHEN (F2)> oder der Taste [F2] können Sie “Hauptbild” und “Bild in Bild” tau- schen. . Wählen Sie Menüpunkt <EINGÄNGE / PIP ' BILD IN BILD> um den PIP-Modus einzustellen. . Zur Umschaltung des PIP-Modus können Sie auch die [PIP] Taste auf der Fernbedienung benutzen. Diese Menüpunkte sind nicht bei den Einstellungen <EINGÄNGE / PIP ' QUELLE> “PC (RGB)” / “PC (DVI)” v erfügbar. PIP Grösse: PIP Horiz.Pos.: PIP Vert. Pos.: Quelle: TUNER Einstellungen > Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Bild in Bild PIP

PIP Tauschen (F2) " PIP Quelle : SCART1 Quelle: TUNER Einstellungen > Bild in Bild Split Screen PIP Quelle : SCART1

PIP Tauschen (F2) " Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > EINSTELLUNG - PIP

SCREEN Hauptbild Hauptbild Bild in Bild Bild in Bild SCART1 SCART2 CVBS TUNER

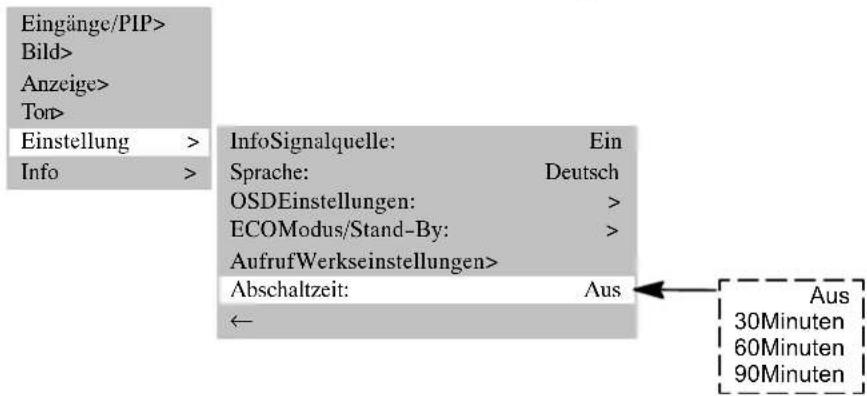

YUV AUTOMATISCHES ABSCHALTEN Sie können den Bildschirm so einstellen, dass er nach einer bestimmten Zeit automatisch ausgeschaltet wird. . Wählen Sie im Menüpunkt <ABSCHALTZEIT> eine der vorgegebenen Zeiten. Nach Ablauf dieser Zeit wird der Bildschirm automatisch ausgeschaltet. Info Signalquelle: Ein Sprache: Deutsch OSD Einstellungen: > ECO Modus/Stand-- By: > Aufruf Werkseinstellungen > Abschaltzeit: Aus

Eingänge / PIP > Bild > Anzeige > Ton > Einstellung > Info > Aus 30 Minuten 60 Minuten 90 Minuten ZWEIKANALTON UMSCHALTEN Zweikanalton istdie Bezeichnung für Filme,bei denen der Zuschauer die Möglichkeit hat,zwischen der Synchronfassung und der Originalsprache zu wechseln. Werden Sendungen mit Zweikanalton ausgestrahlt, ist zuerst der Kanal “A” aktiv. . Drücken Sie die Taste [M/S] um auf Kanal “B” umzuschalten. DEKODERBETRIEB Im Menüpunkt <EINGÄNGE / PIP 'EINSTELLUNGEN 'MANUELLE SUCHE ' OPTION> können SIe für jeden Pro- grammplatz den Dekoderbetrieb auswählen. DEUTSCHDEUTSCH

Wenn bei der Benutzung Ihres Bildschirmes ein Fehler auftreten sollte, lesen Sie bitte die nachstehenden Fehler bzw. deren Behebung durch, bevor Sie das Gerät zur Reparatur geben. Möglicherweise können Sie den Fehler sehr leicht selbst beheben. Steckt beispielsweise der Netzstecker vom Bildschirm nicht in der Steckdose oder es gibt Probleme mit der Empfangsanlage (Antenne), so könnten SIe irrtümlich annehmen, der Bildschirm sei defekt. Sollten die angegebenen Hinweise zur Fehlerbehebung nicht zum Erfolg führen, schalten Sie das Gerät am Netzschalter AUS und ziehen Sie den Netzstecker aus der Steckdose. Versuchen Sie niemals das Gerät s elbst zu reparieren und entfernen Sie keinesfalls die hintere Abdeckung am Gerät. FEHLER MÖGLICHE URSACHE MÖGLICHE BEHEBUNG Kein Bild und kein Ton, obwohl der Netzstecker eingesteckt und Gerät eingeschaltet ist. D Netzschalter in Position “0” (AUS). D Netzstecker von Gerät nicht in Steck- dose eingesteckt. D Defektes Netzkabel . D Netzschalter in Position “I” stellen. D Stecken Sie den Stecker vom Netzka- bel in die Steckdose. D Service -Hotline anrufen. Bildschirm dunkel. D Kontrasteinstellung zu gering. D Kein Eingangssignal, falscher Eingang ausgewählt. D Helligkeit und/oder Kontrast richtig ein- stellen (siehe Menüpunkt <BILD>). D Anschlusskabel kontrollieren; richtigen Eingang der Quelle zuordnen. Schwache oder übermäßige Farben. D Farbe nicht richtig eingestellt. D Anschlusskabel nicht richtig ange- schlossen. D Stellen Sie Farbe unter Menüpunkt <BILD> ein. D Kabel korrekt anschließen. Das Bild ist abgeschnitten bzw. das Bild ist nicht zentriert. D Bildlage nicht richtig eingestellt. D Korrigieren Sie die Bildlage. Benutzen Sie die Auto-Abgleich Funktion. Das Bild ist zu gross bzw . zu klein. D Bildformat falsch eingestellt. D Drücken Sie wiederholt die Taste F , bis das Bild bildschirmfüllend angezeigt wird. Die Fernbedienung funktioniert nicht. D Die Batterien sind leer. D Zwischen der Fernbedienung und dem Sensor befindet sich ein Hinder- nis. D Die Fernbedienung befindet sich außerhalb ihres Betriebsbereiches. D Legen Sie neue Batterien ein. D Entfernen Sie das Hindernis zwischen Fernbedienung und Sensor. D Betreiben Sie die Fernsteuerung im angegebenen Bereich. Das dargestellte Bild ist zu dunkel. D Die Bildqualität ist nicht richtig einge- stellt. D Korrigieren Sie Bildhelligkeit und Kon- trast unter Menüpunkt <BILD>. Bild wird angezeigt, aber kein Ton vorhanden. D Tonabschaltung ist eingeschaltet. D Lautstärke auf Minimum eingestellt. D Lautsprecher nicht richtig angeschlos- sen. D Drücken Sie die Taste auf der Fern- bedienung. D Erhöhen Sie die Lautstärke. D Schließen Sie die Lautsprecher richtig an. Einzelne Buchstaben werden nicht dargestellt (PC-Modus). D Stellen Sie die Phasenlage unter Me- nüpunkt <BILD 'PHASE> ein. D Überprüfen Sie die Einstellung der Bildbreite. D Führen Sie <BILD 'AUTOABGLEICH> aus. Horizontale Streifen bei TV- oder Video -Signalen. D Signalquelle vor dem Bildschirm auf- gestellt. D Schirmung der Videokabel ist nicht ausreichend. D Platzieren Sie die Signalquellen grund- sätzlich seitlich oder hinter dem Bild- schirm. D Verwenden Sie nur hochwertige Si - gnalkabel mit hoher Schirmdämpfung. Um alle Einstellungen wieder in den Grundzustand zu versetzen, benutzen Sie den Menüpunkt <EINSTELLUNG ' AUFRUFEN WERKSEINSTELLUNGEN>! Wenn der Bildschirm nicht mit ausreichender Belüftung betrieben wird, kann die Innentemperatur übermäßig ansteigen. Steigt die Umgebungs- oder Innentempera- tur weiter über einen bestimmten Wert an, erscheint erscheint zuerst das links ste- hende Warnfenster auf dem Bildschirm. In der Folge kann der Bilschirm automa- tisch in den Stand-By-Betrieb schalten. Sorgen Sie für ausreichende Belüftung! Temperaturwarnung23 DEUTSCH

BILDSCHIRM Größe / diagonal: 106 cm (42”), 16:9 Format Darstellbare Bildgröße: 920 mm (horizontal) x 518 mm (vertikal) Auflösung: 852 x 480 Bildpunkte Farbdarstellung: 16.7 Mio Farben Betrachtungswinkel: 160° typisch Kontrastverhältnis: 3000:1 typisch (dark room) Pixelfehler: Die Anzahl der Pixelfehler entspricht den aktuellen Display-Spezifikationen. VIDEO STANDARDS Video: PAL / SECAM / NTSC TV Tuner: PAL (BG, I, DK/K’, M, L/L’) / SECAM, 47 - 861 MHz (VHF, UHF, Hyperband) PALplus, Cinescope: Automatische Formaterkennung (Bildschirmfüllend) Formate: 4:3, 16:9, Panorama, Bildschirmfüllend, Benutzerzoom (40%-160%) FREQUENZBEREICH PC Horizontalfrequenz: 30 - 80 kHz Vertikalfrequenz: 50 - 90 Hz Clockfrequenz: max. 140 MHz Auflösungen: Empfohlene Auflösung: DOS: 640 x 480 @ 60 Hz, 720 x 400 @ 70 Hz, VGA: 640 x 480, SVGA: 800 x 600; WVGA: 848 x 480 50 Hz - 90 Hz XGA: 1024 x 768 50 Hz - 90 Hz WXGA: 1280 x 768 @ 60 Hz SXGA: 1280 x 1024 50 Hz - 75 Hz 848 x 480 @ 60 Hz Formate: 1:1, Bildschirmfüllend, Formatfüllend, Zoom, Benutzerzoom (40%-160%)

EINGÄNGE / ANSCHLÜSSE / SYNCHRONISATION

PC / Video-Eingang: RGB analog und automatische Sync-Erkennung Video-Anschlüsse TV Tuner: IEC, 75 Ohm Eingangswiderstand SCART1: RGB, FBAS Eingang, FBAS Ausgang SCART2: FBAS Eingang, FBAS Ausgang SCART1 / SCART2: Audio Ein-/Ausgang FBAS: RCA Cinch Y/C: MiniDIN (HOSIDEN) YUV (FBAS): 3 x RCA Cinch PC Anschluss analog/digital: DVI-I Audio-Anschlüsse Lautsprecher (optional) 2 x 4 Breitband an 2 x 7 W Sinus LS OUT (optional): 2 x 7 W Sinus @ 8 Ω, OUT LINE SUB: 1 x Aktiver Subwoofer Stereo-Eingang: 3 x Cinch L/R 1Vrms (YUV (FBAS), YC, PC), 2 x SCART 1 Vrms Stereo-Ausgang: 1 x Cinch (LINE OUT) Synchronisation: Sync auf grün, Composite Sync mit automatischer Erkennung, Seperate H- und V-Sync Bedienelemente: Netzschalter, IR-Fernbedienung (OSD-Menü 10 Sprachen), Ortsbedienung BETRIEBSBEDINGUNGEN Temperatur: 5°C - +35°C (Betrieb), -20°C - +60°C (Lagerung) Luftfeuchtigkeit: 20% - 85% (nicht kondensierend) @ 40°C Höhe: max. 2.000 m (7.000 ft) DATEN NETZANSCHLUSS Spannungsversorgung: 230V AC ± 10% Netzfrequenz: 50 / 60 Hz ± 6% Leistungsaufnahme: 300 W typisch, 5 W im Stand -By Mode

ABMESSUNGEN UND GEWICHT

Bildschirm mit Standfuss H x B x T: 700 mm x 1041 mm x 200 mm Gewicht (gesamt): 31,7 kg DEUTSCHTable of Contents ENGLISH
