| Produkttyp | Android Smart TV |
| Marke | Medion |
| Modell | LIFE X14320 (MD 33980) |
| Bildschirmgröße | Nicht angegeben (wahrscheinlich 32 Zoll) |
| Auflösung | 1920 x 1080 Pixel (Full HD) |
| Tuner | DVB-T2/T/C/S2 |
| Konnektivität | WLAN, Bluetooth, LAN Ethernet |
| HDMI-Anschlüsse | 4 (davon 1 mit ARC) |
| USB-Anschlüsse | 1 (max. 500 mA) |
| CI+-Schnittstelle | Ja |
| Audioausgang | Optischer SPDIF, 3,5 mm Kopfhöreranschluss |
| Stromversorgung | 220-240 V ~ 50 Hz |
| Leistungsaufnahme | Siehe Energieetikett |
| Hauptfunktionen | Android Smart TV, Netflix, YouTube, Chromecast, Sprachsteuerung, PVR, HbbTV |
| VESA-Standard | 100 x 100 mm |
| Gewicht | Nicht angegeben |
| Abmessungen (ohne Fuß) | Nicht angegeben |
| Pflege und Reinigung | Mit einem weichen, trockenen Tuch reinigen, keine Scheuermittel verwenden |
| Sicherheit | Kindersicherung (Passwort), ausreichende Belüftung, nicht Feuchtigkeit aussetzen |
| Kundendienst | Medion, Hotline und Online-Kontakt (siehe Anleitung) |
Häufig gestellte Fragen - LIFE X14320 (MD 33980) MEDION
Benutzerfragen zu LIFE X14320 (MD 33980) MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fernsehen kostenlos im PDF-Format! Finden Sie Ihr Handbuch LIFE X14320 (MD 33980) - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. LIFE X14320 (MD 33980) von der Marke MEDION.
BEDIENUNGSANLEITUNG LIFE X14320 (MD 33980) MEDION
- Lieferumfang 3
- Geräteübersicht 4
2.1. Vorderseite 4
2.2. Rückseite und rechte Seite 5
2.3. Fernbedienung....6
- Inbetriebnahme....8
3.1. Auspacken....8
3.2. Montage....8
3.3. Batterien in die Fernbedienung einlegen....9
3.4. Antenne anschließen....9
3.5. Stromversorgung anschließen....9
3.6. Smart-TV ein- und ausschalten....9
3.7. Erstinstallation nach dem ersten Einschalten....10
- Problembehebung 15
4.1. Benötigen Sie weitere Unterstützung?......17 - Produktdatenblatt....17
- Serviceinformationen 18
- Impressum & Download Bedienungsanleitung 20

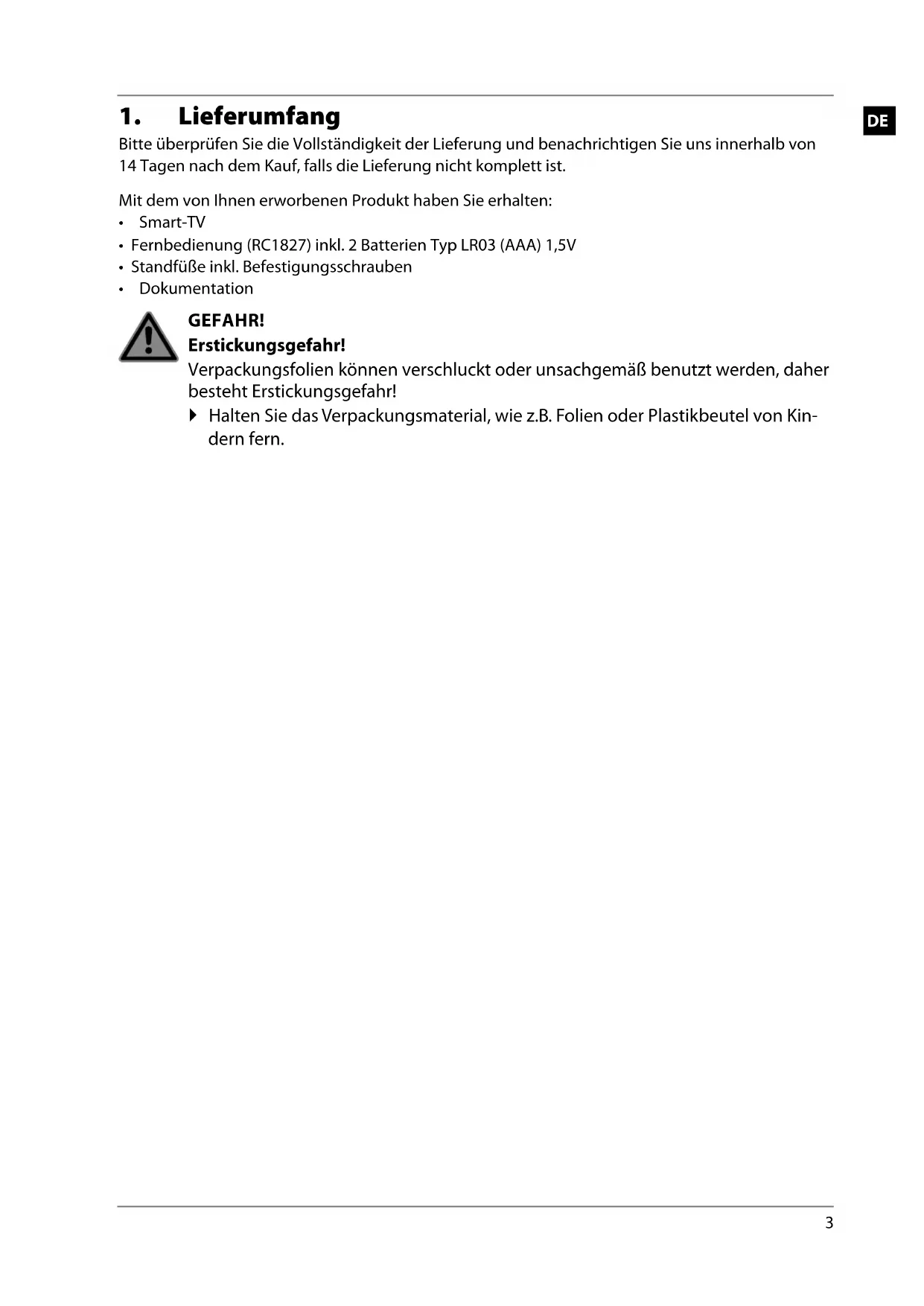

1. Lieferumfang
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:
- Smart-TV
- Fernbedienung (RC1827) inkl. 2 Batterien Typ LR03 (AAA) 1,5V
- Standfüße inkl. Befestigungsschrauben
- Dokumentation
GEFAHR!
Erstickungsgefahr!
Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!
▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.
2. Geräteübersicht
2.1. Vorderseite
1) Bildschirm
2) Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung.
Betriebsanzeige: leuchtet auf, wenn sich das Gerät im Standby-Modus befindet.

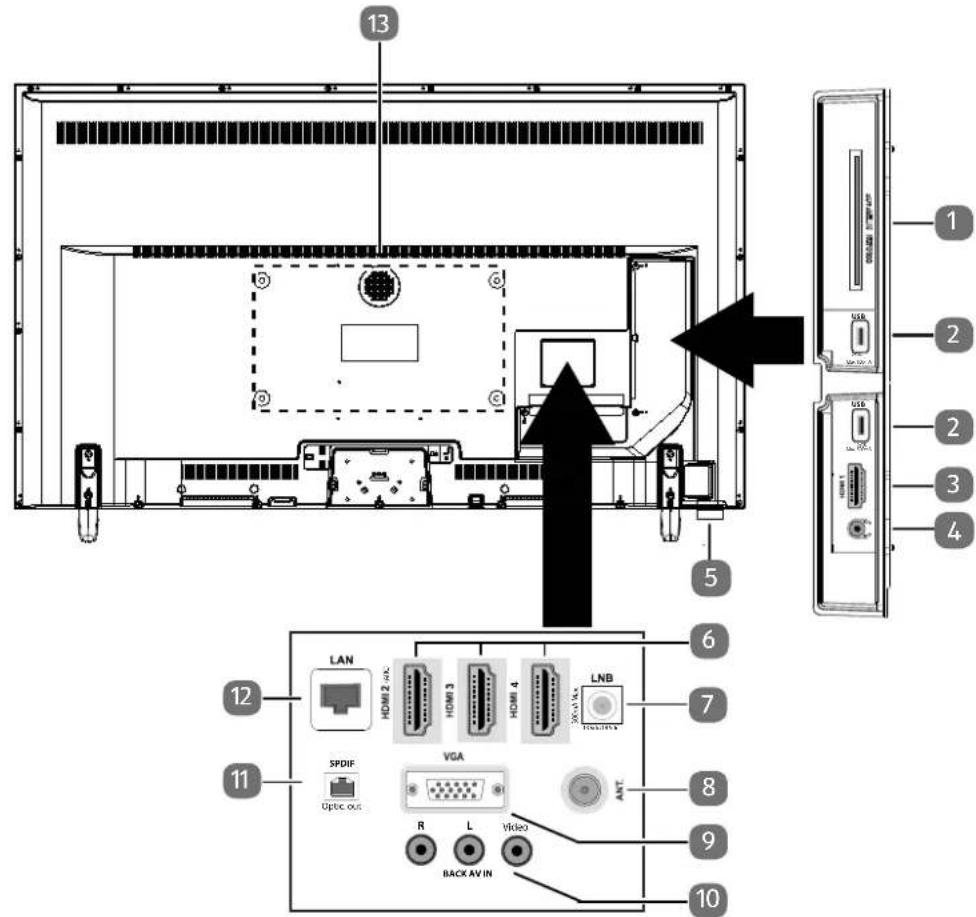

2.2. Rückseite und rechte Seite
DE
1) COMMON INTERFACE (CI+): Einschubfach zur Nutzung von Pay-TV-Karten
2) USB (5V..., 500 mA max.): USB-Anschluss für Medienwiedergabe/Aufnahme (PVR)
3) HDMI 1: HDMI-Anschluss für Geräte mit HDMI-Ausgang
4) : Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker
5) ⏻: Multifunktionschalter für Standby-Funktion, Kanalumschaltung, Eingangsquellenanwahl und Lautstärkeeinstellung. Befindet sich das Gerät im Standby-Modus, so können Sie das Gerät durch kurzes Drücken des Tasters einschalten. Drücken Sie den Taster kurz im laufenden Betrieb, um das Funktionsmenü zu öffnen. Drücken Sie anschließend den Taster weiterhin kurz, um die gewünschte Funktion zu wählen. Halten Sie dann den Taster gedrückt, um das Menü der gewählten Funktion zu öffnen. Im Falle der Standby-Funktion schaltet das Gerät daraufhin in den Standby-Modus. Durch kurzes Drücken können Sie im Menü die Einstellung verändern. Halten Sie anschließend den Taster gedrückt, um die vorgenommene Einstellung zu übernehmen. Das Funktionsmenü schließt sich automatisch nach einigen Sekunden, wenn keine Bedienung mehr erfolgt.
6) HDMI 2-4: HDMI-Anschluss für Geräte mit HDMI-Ausgang (HDMI 2 kann für CEC/ARC genutzt werden)
7) LNB (13 V/18 V—, 300 mA max.): Zum Anschluss der Antenne (Satellit)
8) ANT.: Zum Anschluss der Antenne (analog, DVB-T oder DVB-C)
9) VGA: VGA Anschluss zum Anschluss eines PCs/eines YUV-Adapters (optional)
10) BACK AV IN: Audio/Video-Eingang (Cinch)
11) SPDIF Optic. OUT: Digitaler Audio-Ausgang (optisch)
12) LAN: Netzwerkanschluss zur Verbindung mit dem Internet
13) Befestigungslöcher für eine Wandhalterung ^1
MD 33980: Vesa Standard, Lochabstand 100 x 100 mm
MD 33981 / MD 33982: Vesa Standard, Lochabstand 200 x 200 mm
MD 33990: Vesa Standard, Lochabstand 400 x 200 mm
Die Wandmontage des TV-Gerätes darf eine Höhe von 2 m nicht überschreiten. Das Gerät muss an feste Oberflächen wie Zement oder Beton montiert werden.

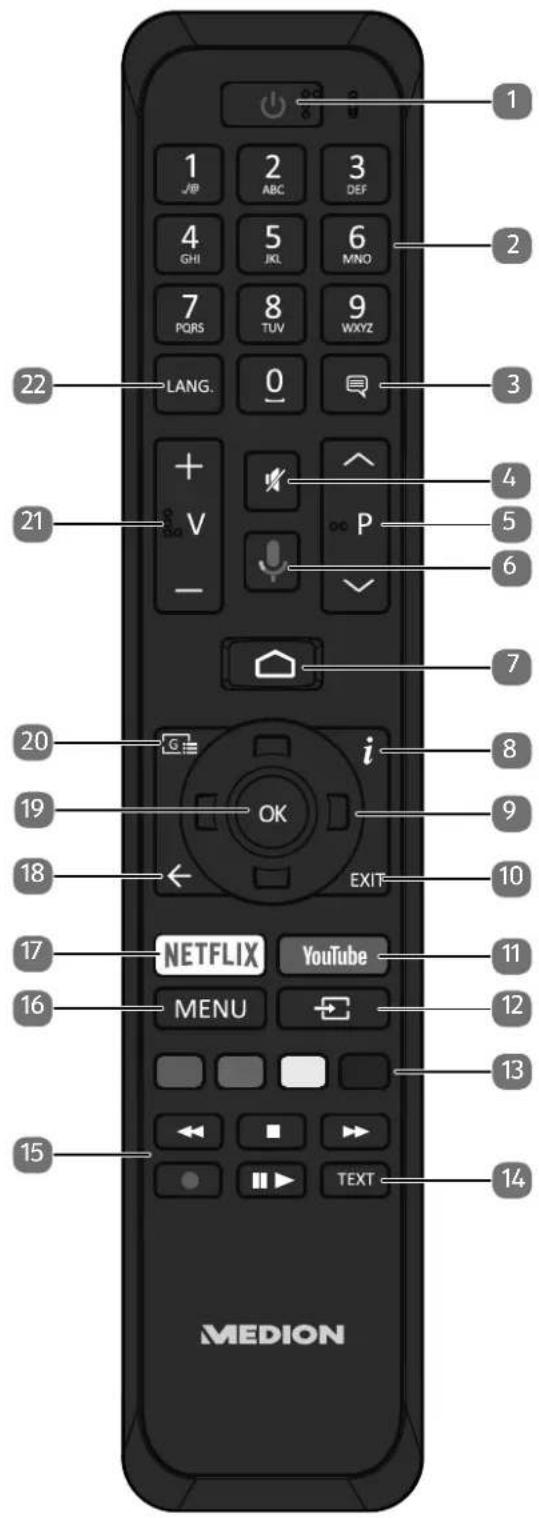

2.3. Fernbedienung
2) Zifferntasten:
TV: Programmwahl, Videotext: Seitenwahl
3) : DTV/Satellit/Mediabrowser: Untertitelfunktion
4) : Stummschalten
5) P ▼ / ▲: Programmwahltasten
TV: nächste (+) / vorherige (-) Programm auswählen; Videotext: nächste (+) / vorherige (-) Seite auswählen
6) ↓ : Mikrofontaste zur Aktivierung der Sprachsteuerung
7) : Öffnen des Startbildschirms
8) i (INFO): Digital-TV: Anzeigen von Informationen (z. B. aktuelle Programmnummer)
9) Richtungstaste ▲: Im Menü nach oben
Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die nächste Seite auswählen; Richtungstaste ▼ : Im Menü nach unten,
Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die vorherige Seite auswählen;
Richtungstaste ◀ : Im Menü nach links
Videotext: Unterseite aufrufen;
Richtungstaste ▶: Im Menü nach rechts
Videotext: Unterseite aufrufen
10) EXIT: Menü verlassen
11) YOUTUBE: YouTube App aufrufen
12) (SOURCE): Eingangssignal angeschlossener Geräte anwählen
13) Rote Taste: Für Teletext oder Menüs, HbbTV
Grüne Taste: Für Teletext oder Menüs
Gelbe Taste: Für Teletext oder Menüs
Blaue Taste: Für Teletext oder Menüs
14) TEXT: Videotext ein- und ausschalten
15) Medientasten
◀: Schneller Rücklauf;
■: Wiedergabe stoppen;
▶: Schneller Vorlauf;
● : Aufnahme starten (PVR);
II ▶: Wiedergabe starten / Wiedergabe unterbrechen / Timeshift starten
16) MENU: Menü öffnen und schließen
17) NETFLIX: Netflix App aufrufen
18) ← : In Menüs einen Schritt zurück
19) OK: In bestimmten Menüs Auswahl bestätigen
20) : Digital-TV: elektronisches TV-Programm aufrufen
21) V-/+ : Lautstärke erhöhen (+) oder verringern (-).
22) LANG.: Analog-TV: Stereo/Mono ;
Digital-TV: Audiosprache auswählen (sofern verfügbar)
3. Inbetriebnahme
Lesen Sie vor der Inbetriebnahme bitte unbedingt die „Sicherheitshinweise“.
3.1. Auspacken
- Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen.
- Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
- In der Verpackung befinden sich verschiedene Kleinteile (Batterien, u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgefahr.
- Bewahren Sie das Verpackungsmaterial bitte gut auf und benutzen Sie ausschließlich dieses, um den Fernseher zu transportieren.
GEFAHR!
Erstickungsgefahr!
Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!
▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

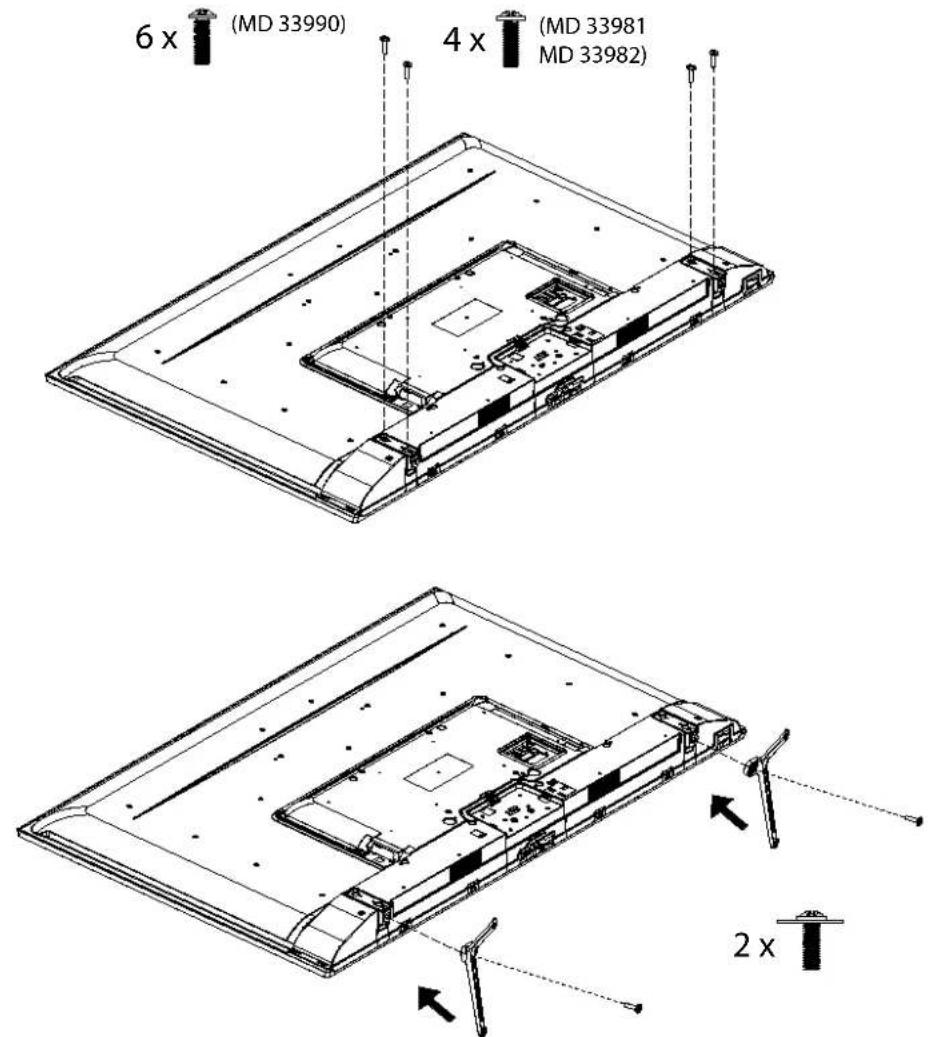

3.2. Montage
Befestigen Sie den Fuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des Smart-TVs durch.
Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
▶ Legen Sie zwei Batterien vom Typ LR03 / AAA / 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert).
▶ Schließen Sie das Batteriefach.
HINWEIS!
Beschädigungsgefahr!
Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden, wenn Sie sie längere Zeit nicht benutzen!
▶ Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird.
3.4. Antenne anschließen
Ihr Smart-TV unterstützt unterschiedliche Antennensignale.
An den Anschluss mit der Bezeichnung ANT. können Sie folgende Bildsignale einspeisen:
- über Analog Kabel / eine Analoge Hausantenne,
- über eine DVB-T2/ DVB-T ^2 Antenne oder
- über einen DVB-C ^2 Anschluss (digitaler Kabelanschluss)
▶ Stecken Sie ein Antennenkabel entweder von der Hausantenne / vom analogen Kabelanschluss, von der DVB-T Antenne oder vom DVB-C Anschluss in den Antennenanschluss am Smart-TV.
An den Anschluss mit der Bezeichnung LNB haben Sie zusätzlich noch die Möglichkeit eine digitale Satellitenanlage anzuschließen.
▶ Schrauben Sie den F-Stecker eines Koaxialantennenkabels an den Anschluss am Smart-TV fest.
Um verschlüsselte/kostenpflichtige Programme empfangen zu können, ist der Einsatz eines CI-Moduls (Conditional Access Module) und einer entsprechenden Karte erforderlich. Setzen Sie dazu ein CI-Modul (im Fachhandel erhältlich) in den dafür vorgesehenen Schacht an der linken Geräteseite ein (COMMON INTERFACE). In das CI-Modul stecken Sie anschließend die Karte Ihres Anbieters.
3.5.Stromversorgunganschließen
▶ Verbinden Sie den Netzstecker am Gerät mit einer gut erreichbaren Netzsteckdose 220 - 240 V \~ 50 Hz.
3.6. Smart-TV ein- und ausschalten
Das Gerät befindet sich im Standby-Betrieb, sobald sie den Netzstecker mit der Netzsteckdose verbunden haben.
Um das Gerät einzuschalten, drücken Sie
– an der Fernbedienung: die Standby/Ein-Taste, eine Zifferntaste oder eine deP ▼/ ▲ Tasten;
– am Gerät: der Multifunktionsschalter.
Mit der Standby/Ein-Taste der Fernbedienung schalten Sie das Gerät wieder in den Standby-Modus. Das Gerät wird zwar ausgeschaltet, aber es wird weiterhin Strom verbraucht.
3.7. Erstinstallation nach dem ersten Einschalten
Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die Erstinstallation geführt. Sie können die Erstinstallation jederzeit über das Menü EINSTELLUNGEN > GERÄTEEINSTELLUNGEN > ZURÜCKSETZEN aufrufen und erneut durchführen.
| Willkommen | Català |
| Čeština | |
| Dansk | |
| Deutsch | |
| Eesti | |
| Español | |
| Euskara |
▶ Mit den Tasten ▼ ▲ wählen Sie die Sprache.
▶ Bestätigen Sie anschließend nötk oder ▶.


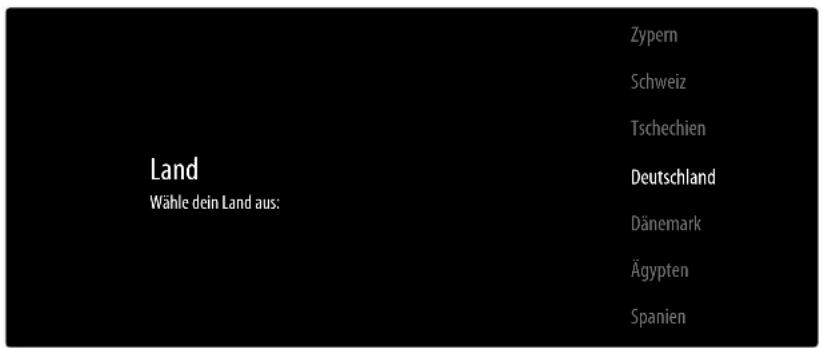

Land Wähle dein Land aus: Zypern Schweiz Tschechien Deutschland Dänemark Ägypten SpanienWählen Sie dann mit ▼▲ das gewünschte Land. Die Ländereinstellung hat Einfluss auf die Reihenfolge, in der die Programme gespeichert werden. Außerdem sind für die einzelnen Länder die übrigen Optionen voreingestellt.
▶ Drücken Sie anschließend aofk oder ▶, um fortzufahren.
Es erscheint ein Hinweis zum erstmaligen Einrichten des Geräts. Wählen Sie mit den Tasten ▼ ▲ die Option WEITER und drücken Sie OK oder ▶.
3.7.1. Zubehörverbindung
Anschließend sucht das Gerät nach Bluetooth-Zubehörgeräten in der Umgebung. Verbindungsbereite Geräte werden daraufhin angezeigt. Wählen Sie mit den Tasten ▼ ▲ die die gewünschten Geräte aus und drücken Sie OK, um die Verbindung herzustellen. Achten Sie darauf, dass sich die entsprechenden Geräte im Kopplungsmodus befinden. Andernfalls werden sie nicht angezeigt.
Um die Sprachassistenten-/Suchfunktionen der Fernbedienung nutzen zu können, muss diese auch mit dem TV-Gerät gekoppelt werden. Halten Sie dafür die Taste ➕ für einige Sekunden gedrückt, bis diese angezeigt wird (TV REMOTE). Wählen Sie mit den Tasten ▼▲ die Fernbedienung aus und drücken Sie OK, um die Verbindung herzustellen.
Entscheiden Sie anschließend, ob Sie das Gerät über Android-Smartphone einrichten wollen.
Wählen Sie hierfür mit den Tasten ▼▲ die Option WEITER und drücken Sie OK. Befolgen Sie anschließend die angegebenen Hinweise.
Wählen Sie mit den Tasten ▼ ▲ die OptiÜBERSPRINGEN, um die Einrichtung am TV-Gerät fortzuführen.
3.7.2. Netzwerk/Internet-Einstellungen
Als nächstes können Sie Netzwerk-/Internet-Verbindungen vornehmen.


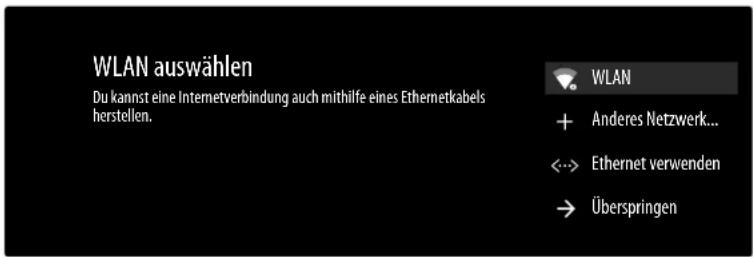

WLAN auswählen Du kannst eine Internetverbindung auch mithilfe eines Ethernetkabels herstellen. WLAN + Anderes Netzwerk... <--> Ethernet verwenden → ÜberspringenEs werden Ihnen alle vorhandenen WLAN-Netzwerke direkt angezeigt.
Wählen Sie mit den Tasten ▼ ▲ das gewünschte WLAN-Netzwerk aus und drücken Sie OK. Falls notwendig, geben Sie anschließend über die virtuelle Tastatur mit Hilfe den Richtungstasten ▶ ▶ ▲ ▼ das entsprechende Passwort ein, wählen sie die Return-Taste → und drücken Sie OK. Die Verbindung wird daraufhin hergestellt.
Um eine LAN-Verbindung über ein Netzwerkkabel herzustellen, wählen Sie die Option ETHERNET VERWENDEN und drücken Sie OK. Falls notwendig, geben Sie anschließend über die virtuelle Tastatur mit Hilfe den Richtungstasten ◀ ▶ ▲ ▼ das entsprechende Passwort ein, wählen sie die Return-Taste → und drücken Sie OK. Die Verbindung wird daraufhin hergestellt.
Wählen Sie die Option ANDERES NETZWERK..., wenn Sie eine Verbindung zu einem anderen Netzwerk herstellen wollen. Geben Sie anschließend den Namen des Netzwerks ein. Falls notwendig, geben Sie anschließend über die virtuelle Tastatur mit Hilfe den Richtungstasten ◀ ▶ ▲ ▼ das entsprechende Passwort ein, wählen sie die Return-Taste → und drücken Sie OK. Die Verbindung wird daraufhin hergestellt.
Abhängig vom gewählten Land kann es nun sein, dass Sie ein Passwort und Einstellungen zur Kindersicherung bestimmen müssen.
3.7.3. Google-Anmeldung
Nun können Sie sich mit ihrem Google Account bei Google anmelden, um ihr Gerät bezüglich Apps, Filme, Empfehlungen etc. zu optimieren. Dieses können Sie mit ihrem Smartphone/Computer durchführen, indem Sie die Internet-Adresse androidtv.com/setup aufrufen und den sechsstelligen Zahlen-Code ihres Geräts eingeben. Dieser wird Ihnen angezeigt, sobald Sie die Option TELEFON ODER COMPUTER VERWENDEN anwählen und OK drücken.
Achten Sie darauf, dass sich Ihr Smartphone/Computer und das TV-Gerät bei der Einrichtung im selben WLAN-Netzwerk befinden.
Wählen Sie die Option FERNBEDIENUNG VERWENDEN und drücken Sie OK, wenn Sie die Anmeldung mit der Fernbedienung am TV-Gerät durchführen wollen. Geben Sie anschließend zur Anmeldung Ihre E-Mail-Adresse ein.
Wenn Sie sich nicht bei Google anmelden wollen, wählen Sie die Option ÜBERSPRINGEN und drücken Sie OK, um mit der Einrichtung fortzufahren.
3.7.4. Nutzungsbedingungen und sonstige Voreinstellungen
Daraufhin werden Sie aufgefordert, den Nutzungsbedingungen, Datenschutzerklärung und Google Play-Nutzungsbedingungen zuzustimmen. Dies ist notwendig, wenn Sie beabsichtigen, die Google-Dienste in Anspruch zu nehmen.
Lesen Sie diese sorgfältig durch und wählen Sie zum Bestätigen die Option ZUSTIMMEN und drücken Sie OK.
▶ Wenn Sie Google den Zugriff auf Ihren Standort erlauben möchten, um die Funktionweise gewisser Apps und Plattformen zu optimieren, wählen Sie nun JA und drücken Sie OK.
▶ Wenn Sie Google den Zugriff auf Ihre Nutzungsdaten erlauben möchten, wählen Sie nun JA und drücken Sie OK.
Im Anschluss folgen eine Reihe von Informationen zur Nutzung Ihres Android TV-Geräts bezüglich Google Play, dem Google Sprachassistenten und der Chromecast-Technologie. Mit OK oder der Taste ▶ können Sie durch diese Seiten skippen.
Wählen Sie nun den gewünschten Fernsehmodus aus ZU(HAUSE oder DEMO).
Aktivieren Sie die Chromecast-Technologie, wenn Ihr TV-Gerät als Cast-Gerät auch im Ruhemodus auf Cast-Befehle reagieren soll. Wählen Sie hierfür die Option AN und drücken Sie OK.
Bedenken Sie, dass bei Aktivierung dieser Funktion ein höherer Energieverbrauch entsteht.
3.7.5. TV Empfang einrichten
Empfangsmodus
Bitte deinen Empfangsmodus auswählen:
Antenne
Kabel
Satellit
Wählen Sie den gewünschten Empfangsmodus ANTENNE, KABEL oder SATELLIT aus und drücken Sie OK:
3.7.6. Antenne
Achten Sie darauf, dass Sie eine DVB-T2-Antenne am Anschluss ANT. angeschlossen haben.
▶ Wenn Sie keine Fernsehprogramme einrichten wollen, wählen Sie SUCHLAUF ÜBERSPRINGEN und drücken Sie die Taste OK oder ▶.
Wählen Sie die OptiSUCHLAUF und drücken Sie OK, um die Programmsuche zu starten.
3.7.7. Kabel
Achten Sie darauf, dass Ihr Kabelanschluss mit dem Anschluss ANT. verbunden ist.
Wählen Sie den gewünschten Betreiber aus.
▶ Wenn Sie keine Fernsehprogramme einrichten wollen, wählen Sie SUCHLAUF ÜBERSPRINGEN und drücken Sie die TasteOK oder ▶.
Wählen Sie die OptiSUCHLAUF und drücken Sie die Taste ▶, um den Suchlauf zu starten. Drücken Sie OK, wenn Sie noch zusätzliche Einstellungen vornehmen möchten.
Folgende Optionen stehen Ihnen daraufhin zur Verfügung:
| Kabelsuchlaufkonfiguration | |
| SUCHLAUFMODUS | Wählen Sie hier den gewünschten Suchlaufmodus VOLLSTÄNDIG (nur bei der Betreiberwahl SONSTIGE), ERWEITERT oder SCHNELL. |
| FREQUENZ (KHZ) | Stellen Sie hier die Frequenz ein. Die Standardeinstellung ist AUTOMATISCH. |
| NETZWERK-ID | Stellen Sie hier die Netzwerk-ID ein. Die Standardeinstellung ist AUTOMATISCH. |
▶ Drücken Sie die Taste ▶, um den Suchlauf zu starten.
3.7.8. Satellit
Achten Sie darauf, dass Ihr Satellitenkabel mit dem Anschluss LNB verbunden ist.
Wählen Sie den gewünschten Satellitentyp aus (BEVORZUGTER SATELLIT oder ALLGEMEINER SATELLIT) und drücken Sie OK.
Wählen Sie den gewünschten Betreiber aus und drücken SOK. Diese Option finden Sie nur unter BEVORZUGTER SATELLIT.
Haben Sie zu Beginn BEVORZUGTER SATELLIT und den Betreiber FAST SCAN DEUTSCHLAND gewählt, findet vor der Kanalsuche ein LNB-Suchlauf statt. Um den LNB-Suchlauf zu starten, wählen Sie die Option SUCHLAUF und drücken Sie OK oder ▶. Der LNB-Suchlauf wird gestartet.
Wählen Sie anschließend den AntennentyUNIVERSELL, EINKABELSYSTEM oder JESS-EINKABELSYSTEM und drücken Sie OK. Drücken Sie die Taste ▶, um fortzufahren. Folgende Optionen stehen Ihnen Beim EINKABELSYSTEM und JESS-EINKABELSYSTEM zur Verfügung:
| DVBS-Konfigurationseinstellungen | |
| TUNER | Wählen Sie das gewünschte USER BAND 1 - 8. |
| BANDFREQUENZ | Wählen Sie die Bandfrequenz 1210, 1284, 1400 oder BENUTZERDEFINIERT. |
| BENUTZERDEFINIERT | Mithilfe der virtuellen Tastatur können Sie hier eine Bandfrequenz Ihrer Wahl angeben. Diese Option lässt sich nur bearbeiten, wenn Sie zuvor unter BANDFREQUENZ die Einstellung BENUTZERDEFINIERT gewählt haben. |
▶ Falls notwendig, können Sie nun Satelliteneinstellungen vornehmen. Andernfalls überspringen Sie die DVBS KONFIGURATIONSEINSTELLUNGEN mit der Taste ▶.
Unter der OptiSATELLITEN AUSWÄHLEN können Sie gegebenenfalls noch Einstellungen in den folgenden Optionen vornehmen:
Wählen Sie unter KANALSUCHLAUF die Option SUCHLAUF und drücken Sie die OK oder ▶.
UntBVBS-SUCHLAUFKONFIGURATION können Sie den SUCHLAUFMODUS und die zu durchsuchenden KANÄLE bestimmen. Wählen Sie aus den folgenden Optionen:
| Satelliten-Setup | |
| UNIVERSELL | |
| SATELLITENSTATUS | Aktivieren/Deaktivieren Sie den Satellitenstatus. Im deaktivierten Zustand können keine LNB-Einstellungen geändert oder ein Suchlauf gestartet werden. |
| LNB-STROMVERSORGUNG | Stellen Sie hier die LNB-Spannung ein. |
| LNB-FREQUENZ | Hier können Sie die Center Frequenz einstellen. |
| DISEQC | Wenn Sie eine Satelliten-Antenne mit mehreren LNBs bzw. einem Di-SEqC-Schalter angeschlossen haben, stellen Sie das gewünschte LNB hier ein. |
| TONFREQUENZ 22 KHZ | Stellen Sie hier ggf. den Ton ein |
| TONE-BURST | Wenn Ihre Satelliten-Anlage ein Tonburst benötigt, können Sie hier BURST A oder B einstellen |
| TRANSPONDER | Wählen Sie den Transponder aus, über den der Suchlauf gestartet werden soll. |
| SIGNALQUALITÄT | Die Signalqualität wird in Prozent dargestellt. Einstellungen sind hier nicht möglich. |
| SIGNALSTÄRKE | Die Signalstärke wird in Prozent dargestellt. Einstellungen sind hier nicht möglich. |
| EINKABELSYSTEM / JESS-EINKABELSYSTEM | |
| SATELLITENSTATUS | Aktivieren/Deaktivieren Sie den Satellitenstatus. Im deaktivierten Zustand können keine LNB-Einstellungen geändert oder ein Suchlauf gestartet werden. |
| POSITION | Wählen Sie hier die gewünschte Position A oder B |
| LNB-FREQUENZ | Hier können Sie die Center Frequenz einstellen. |
| TRANSPONDER | Wählen Sie den Transponder aus, über den der Suchlauf gestartet werden soll. |
| SIGNALQUALITÄT | Die Signalqualität wird in Prozent dargestellt. Einstellungen sind hier nicht möglich. |
| SIGNALSTÄRKE | Die Signalstärke wird in Prozent dargestellt. Einstellungen sind hier nicht möglich. |
| SUCHLAUFMODUS | VOLLSTÄNDIG: Eine vollständige Suche des gewählten Satelliten wird durchgeführt. Hierbei werden auch neue Transponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der vollständigen Suche werden zwei Suchdurchläufe durchgeführt. Im ersten werden die Transponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die vollständige Suche benötigt die meiste Zeit.NETZWERK: Netzwerksuche aktivieren/deaktivieren. |
| KANÄLE | Legen Sie fest, nach welchen Kanälen Sie Suchen wollen: KOSTEN-LOS (freie Kanäle), NUR VERSCHLÜSSELTE KANÄLE (verschlüsselte Kanäle) oder ALLE (freie und verschlüsselte Kanäle). |
▶ Starten Sie den Suchlauf mit OK oder ▶
▶ Wenn Sie keine Fernsehprogramme einrichten wollen, wählen Sie SUCHLAUF ÜBERSPRINGEN und drücken Sie die TasteOK oder ▶.
Nach Beendigung des Suchlaufs bestätigen SERTIGSTELLEN mit OK.
Akzeptieren oder Überspringen Sie abschließend die Hinweise zur Hersteller Verwendung & Diagnose zur Übermittlung Ihrer Nutzerdaten an den Hersteller des Geräts. Auf diese Weise kann der Hersteller eine optimale Funktionsweise des Geräts sicherstellen.
Die Einrichtung ist nun beendet und das Gerät schaltet automatisch in den Internet-Modus. Drücken Sie die Taste EXIT oder zum in den TV-Modus zu gelangen.
Das TV-Gerät kann zu jeder Zeit neu eingerichtet werden. Verwenden Sie hierzu die Option ZURÜCKSETZEN im Menü EINSTELLUNGEN > GERÄTEEINSTELLUNGEN.
4. Problemebehebung
Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an!
| Fehler Maßnahmen | |
| Es erscheint kein Bild und es ist kein Ton zu hören. | Überprüfen Sie, ob das Netzkabel richtig an der Steckdose angeschlossen ist.Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist. |
| Es erscheint kein Bild von AV. | Überprüfen Sie, ob Kontrast und Helligkeit korrekt eingestellt sind.Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.Überprüfen Sie, ob die richtige AV-Quelle angewählt ist. |
| Es ist kein Ton zu hören. | Vergewissern Sie sich, dass die Lautstärke nicht auf Minimum steht.Vergewissern Sie sich, dass die Stummschaltung nicht aktiviert ist.Drücken Sie dazu die Taste auf der Fernbedienung mit dem durchgestrichenen Lautsprechersymbol. |
| Es gibt kein Bild oder keinen Ton. Es sind aber Geräusche zu hören. | Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist. |
| Das Bild ist nicht deutlich. | Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist. |
| Das Bild ist zu hell oder zu dunkel. | Überprüfen Sie die Einstellungen von Kontrast und Helligkeit. |
| Das Bild ist nicht scharf. | Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist.Überprüfen Sie die Einstellungen der Schärfe und Rauschreduktion im Menü EINSTELLUNGEN > GERÄTEEINSTELLUNGEN > BILD. |
| Es erscheint ein Doppel- oder Dreifachbild. | Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen. |
| Das Bild ist gepunktet. | Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Legen Sie die Kabel weiter auseinander. |
| Es erscheinen Streifen am Bildschirm oder die Farben verblassen. | Liegt eine Interferenz von einem anderen Gerät vor?Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone können auch Interferenzen verursachen.Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht. |
| Der Multifunktions-schalter am Gerät funktioniert nicht | Eventuell ist die Kindersicherung aktiviert. |
| TV-Gerät schaltet sich aus | Prüfen Sie, ob unter ERWEITERTE OPTIONEN > AUTOMATISCHER RU-HEMODUS die automatische TV Abschaltung aktiviert ist. |
| Kein Empfang/ schlechter Empfang über eine kabellose Netzwerkverbindung (WLAN). | Vergewissern Sie sich, dass alle notwendigen Einstellungen vorge-nommen wurden. |
| Die Fernbedienung funktioniert nicht. | Überprüfen Sie, ob die Batterien in der Fernbedienung funktionstüch-tig und richtig eingelegt sind.Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichtein-strahlung ausgesetzt ist. |
| Menü kann nicht ge-öffnet werden. | Prüfen Sie, ob CEC aktiviert ist. In diesem Fall kann das Menü nicht ge-öffnet werden, was keinen Defekt darstellt. Gegebenenfalls öffnet sich das Menü des überHDMI2angeschlossenen Gerätes. Dies ist ab-hängig vom Zuspieler und muss entsprechend unterstützt werden.Wechseln Sie die Eingangsquelle. |
| Keine Bluetooth®-Verbindung | Stellen Sie sicher, das am Gerät alle Einstellungen korrekt vorgenom-men wurden und die Bluetooth-Funktion aktiviert ist.Prüfen Sie, ob das zu verbindende Gerät eingeschaltet ist und sich im Suchmodus befindet.Stellen Sie sicher, das alle Einstellungen am zu verbindenden korrekt vorgenommen wurden und die Bluetooth-Funktion aktiviert ist. Neh-men Sie gegebenenfalls die Bedienungsanleitung des entsprechen-den Geräts zur Hilfe. |
Zur weiteren Problembehebung lesen Sie gegebenenfalls die ausführliche Online-Bedienungsanleitung, da hier gewisse Maßnahmen und Vorgehensweisen detaillierter beschrieben werden.
4.1. Benötigen Sie weitere Unterstützung?
Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:
- Welche externen Geräte sind angeschlossen?
- Welche Meldungen erscheinen auf dem Bildschirm?
- Bei welchem Bedienungsschritt ist das Problem aufgetreten?
- Falls Sie einen PC an das Gerät angeschlossen haben:
– Wie sieht Ihre Rechnerkonfiguration aus?
– Welche Software haben Sie beim Auftreten des Fehlers verwendet?
- Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
- Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.
5. Produktdatenblatt
Scannen Sie den auf dem Energielabel abgebildeten QR Code, um das Produktdatenblatt als Download zu erhalten.
6. Serviceinformationen
Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:
- In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben.
Sie finden unsere Service Community unter http://community.medion.com.
- Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
- Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
| DeutschlandÖffnungszeiten Haushalt & Heimelektronik | ||
| Mo. - Fr.: 07:00 -23:00Sa. / So.: 10:00 -18:00 | 1 0201 | 22099-222 |
| Serviceadresse | ||
| MEDION AG45092 EssenDeutschland | ||
| ÖsterreichÖffnungszeiten Rufnummer | ||
| Mo. - Fr.: 08:00 -21:00Sa. / So.: 10:00 -18:00 | 1 01 | 9287661 |
| Serviceadresse | ||
| MEDION Service CenterFranz-Fritsch-Str. 114600 WelsÖsterreich | ||
| SchweizÖffnungszeiten Haushalt & Heimelektronik | ||
| Mo. - Fr.: 09:00 -19:00 | 1 0848 - 24 24 26 | |
| Serviceadresse | ||
| MEDION/LENOVO Service CenterIfangstrasse 68952 SchlierenSchweiz | ||
| BelgienÖffnungszeiten Rufnummer | ||
| Mo. - Fr.: 09:00 -19:00 | 1 02 - 200 61 98 | |
| Serviceadresse | ||
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | ||
| LuxemburgÖffnungszeiten Rufnummer | ||
| Mo. - Fr.: 09:00 -19:00 | 1 34-20 808 664 | |
| Serviceadresse | ||
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | ||
7. Impressum & Download Bedienungsanleitung
Copyright © 2021
Stand: 01.07.2021
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt bei der Firma:
Medion AG
Am Zehnthof 77
45307 Essen
Deutschland
Technische und optische Änderungen sowie Druckfehler vorbehalten.
Die Bedienungsanleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal zum Download zur Verfügung.
Suchen Sie im Service-Portal bitte anhand der entsprechenden MSN des Geräts nach der gewünschten Anleitung. Die MSN finden Sie auf dem Typenschild des Geräts oder unter Kapitel „Produktdatenblatt“.
Sie können auch den unten stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
| URL QR Code | ||
| DE www.medion.com/de/service/start/ |  | |
| AT www.medion.com/at/service/start/ |  | |
| BE www.medion.com/be/de/service/start/ |  | |
| CH www.medion.com/ch/de/service/start/ |  | |
| LUX www.medion.com/lu/de/ |  | |
