GEBRUIKSAANWIJZING MD42598 MEDION

3.3 Bedieningsknoppen en functies van de afstandsbediening 7..........................

3.4 Bedieningstoetsen op het apparaat 7..............................................

4.2 Sluit het apparaat aan en schakel het in 10..........................................

4.5 Instellingen bij de eerste ingebruikname 13..........................................

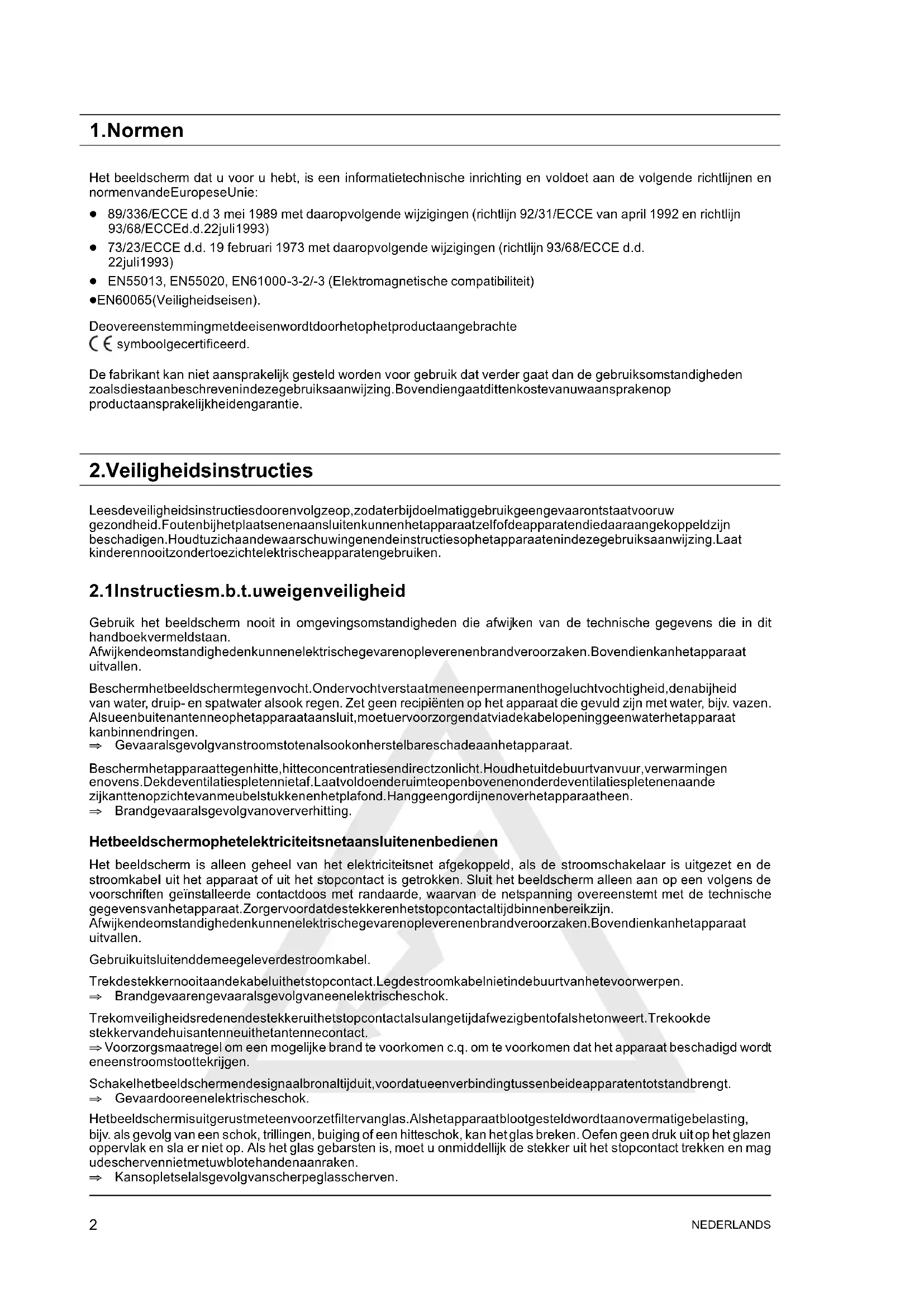

Het beeldscherm dat u voor u hebt, is een informatietechnische inrichting en voldoet aan de volgende richtlijnen en normen van de Europese Unie: D 89/336/ECCE d.d 3 mei 1989 met daaropvolgende wijzigingen (richtlijn 92/31/ECCE van april 1992 en richtlijn 93/68/ECCE d.d. 22 juli 1993) D 73/23/ECCE d.d. 19 februari 1973 met daaropvolgende wijzigingen (richtlijn 93/68/ECCE d.d. 22 juli 1993) D EN55013, EN55020, EN61000-3-2/-3 (Elektromagnetische compatibiliteit) D EN60065 (Veiligheidseisen). De overeenstemming met de eisen wordt door het op het product aangebrachte symbool gecertificeerd. De fabrikant kan niet aansprakelijk gesteld worden voor gebruik dat verder gaat dan de gebruiksomstandigheden zoals die staan beschreven in deze gebruiksaanwijzing. Bovendien gaat dit ten koste van uw aanspraken op productaansprakelijkheid en garantie.

2. Veiligheidsinstructies

Lees de veiligheidsinstructies door en volg ze op, zodat er bij doelmatig gebruik geen gevaar ontstaat voor uw gezondheid. Fouten bij het plaatsen en aansluiten kunnen het apparaat zelf of de apparaten die daaraan gekoppeld zijn beschadigen.Houdtu zich aan dewaarschuwingenen de instructies op het apparaat en in deze gebruiksaanwijzing.Laat kinderen nooit zonder toezicht elektrische apparaten gebruiken.

2.1 Instructies m.b.t. uw eigen veiligheid

Gebruik het beeldscherm nooit in omgevingsomstandigheden die afwijken van de technische gegevens die in dit handboek vermeld staan. Afwijkende omstandigheden kunnen elektrische gevaren opleveren en brand veroorzaken. Bovendien kan het apparaat uitvallen. Bescherm het beeldscherm tegen vocht. Onder vocht verstaat men een permanent hoge luchtvochtigheid, de nabijheid van water, druip- en spatwater alsook regen. Zet geen recipiënten op het apparaat die gevuld zijn met water, bijv. vazen. Als u een buitenantenne op het apparaat aansluit, moet u ervoor zorgen dat via de kabelopening geen water het apparaat kan binnendringen. ⇒ Gevaar als gevolg van stroomstoten alsook onherstelbare schade aan het apparaat. Bescherm het apparaat tegen hitte, hitteconcentraties en direct zonlicht. Houd het uit de buurt van vuur, verwarmingen en ovens. Dek de ventilatiespleten niet af. Laat voldoende ruimte open boven en onder de ventilatiespleten en aan de zijkant ten opzichte van meubelstukken en het plafond. Hang geen gordijnen over het apparaat heen. ⇒ Brandgevaar als gevolg van oververhitting. Het beeldscherm op het elektriciteitsnet aansluiten en bedienen Het beeldscherm is alleen geheel van het elektriciteitsnet afgekoppeld, als de stroomschakelaar is uitgezet en de stroomkabel uit het apparaat of uit het stopcontact is getrokken. Sluit het beeldscherm alleen aan op een volgens de voorschriften geïnstalleerde contactdoos met randaarde, waarvan de netspanning overeenstemt met de technische gegevens van het apparaat. Zorg ervoor dat de stekker en het stopcontact altijd binnen bereik zijn. Afwijkende omstandigheden kunnen elektrische gevaren opleveren en brand veroorzaken. Bovendien kan het apparaat uitvallen. Gebruik uitsluitend de meegeleverde stroomkabel. Trek de stekker nooit aan de kabel uit het stopcontact. Leg de stroomkabel niet in de buurt van hete voorwerpen. ⇒ Brandgevaar en gevaar als gevolg van een elektrische schok. Trek om veiligheidsredenen de stekker uit het stopcontact als u lange tijd afwezig bent of als het onweert. Trek ook de stekker van de huisantenne uit het antennecontact. ⇒ Voorzorgsmaatregel om een mogelijke brand te voorkomen c.q. om te voorkomen dat het apparaat beschadigd wordt en een stroomstoot te krijgen. Schakel het beeldscherm en de signaalbron altijd uit, voordat u een verbinding tussen beide apparaten tot stand brengt. ⇒ Gevaar door een elektrische schok. Het beeldschermis uitgerustmet een voorzetfilter van glas. Als het apparaat blootgesteld wordt aan overmatige belasting, bijv. als gevolg van een schok, trillingen, buiging of een hitteschok, kan het glas breken.Oefen geen druk uitop het glazen oppervlak en sla er niet op. Als het glas gebarsten is, moet u onmiddellijk de stekker uit het stopcontact trekken en mag u de scherven niet met uw blote handen aanraken. ⇒ Kans op letsel als gevolg van scherpe glasscherven.3 NEDERLANDS

2.2 Algemene instructies

Het door u aangeschafte beeldscherm voldoet aan de strengste kwaliteitseisen die in dit segment gesteld worden. Het beeldscherm is op pixelfouten gecontroleerd. Ondanks uiterste zorgvuldigheid bij de productie van de apparaten is het om technologische redenen niet voor 100% uit te sluiten, dat sommige beeldpunten defect zijn. Wij hopen dat u begrip hebt voor het feit dat dergelijke effecten, zolang zij binnen de grenzen liggen die door de norm zijn gespecificeerd, niet als defect aan het apparaat in de betekenis van garantie beschouwd kunnen worden. Bij plasma-beeldschermen wordt de afgegeven hoeveelheid licht minder naarmate het beeldscherm langer gebruikt wordt. Plasma-beeldschermen werken op fosforbasis. Bij deze technologie kunnen er onder bepaalde gebruiksomstandigheden inbrandingen ontstaan. Dergelijke gebruiksomstandigheden kunnen zijn: D Langdurige weergave van een stilstaand beeld D Permanente weergave van dezelfde achtergrond D Gebruikmaking van een formaat dat niet schermvullend is (bijv. 4:3) gedurende een lange periode. Inbrandingen die eenmaal ontstaan zijn, kunnen doorgaans niet meer hersteld worden. Ter voorkoming resp. ter vermindering van inbrandingen moet u zich houden aan de volgende instructies en adviezen: D Zorgt u er voor dat u tijdens de eerste 100 bedrijfsuren hoofdzakelijk bewegende beelden c.q. vaak wisselende stilstaande beelden bekijkt D Gebruik uw beeldscherm in een beeldschermvullend formaat (16:9) D Activeer bij gebruikmaking v an een PC -beeldscherm altijd de schermbeveiliging D Speel zoveel mogelijk bewegende beelden af D Zet het beeldscherm altijd uit als u het niet gebruikt D Stel het contrast en de helderheid zo laag mogelijk in D Speel beelden af met veel kleuren en kleurschakeringen. Bepaalde omstandigheden kunnen een brommend geluid in uw beeldscherm veroorzaken. Het brommende geluid komt meestal uit het netvoedingsapparaat en kan ontstaan doordat verschillende massakabels met elkaar verbonden zijn. U kunt dit probleem oplossen door een zogenaamd mantelstroomfilter tussen de binnenkomende antennedraad en de antenne-ingang op het beeldscherm te plaatsen. De mantelstroomfilters zijn als kleine tussenstekkers in de vakhandel verkrijgbaar. Om technische redenen kan het geluid ook in het apparaat zelf ontstaan. Dit geluid mag de waarde die in de toestelspecificaties staat vermeld echter niet overschrijden. Als uw beeldschermaan een buitenantenne vastgekoppeld is, moethet terbescherming tegenstroomstoten en statische oplading geaard zijn. De aarding moet voldoen aan de geldende voorschriften. Storingen Trek de stekker uit het stopcontact als het beeldscherm beschadigd is. Trek onmiddellijk de stekkeruithetstopcontact als er rook,een onaangenamegeurofabnormale geluidenuithetapparaat komen. Dit geldt ook als het beeldscherm na het inschakelen of tijdens het gebruik geen beeld meer heeft. Probeer niet, het beeldscherm in deze toestand verder te gebruiken. Maak het apparaat in geen geval zelf open. In dit apparaat zitten geen onderdelen waar u zelf onderhoud aan kunt verrichten of die door u kunnen worden vervangen. Neem contact op met onze service-hotline of met een andere reparateur. Reinigen en schoonmaken Voordat u het apparaat installeert, reinigt of schoonmaakt, moet u het uitschakelen en de stekker uit het stopcontact trekken. Wacht enkele minuten, zodat de condensatoren in het apparaat zich helemaal kunnen ontladen. Het beeldscherm genereert binnenin voor de gasontlading namelijk hoogspanning. Gebruik voor het schoonmaken uits luitend een licht vochtige, zachte doek. Gebruik geen chemische oplos- en reinigingsmiddelen, omdat deze de oppervlakken kunnen beschadigen. Trek onmiddellijk de stekker uit het stopcontact, als er water, andere vloeistoffen of metalen delen enz. in het beeldscherm terechtgekomen zijn. Probeer nooit met het ene of andere voorwerp of met uw handen in het apparaat te grijpen. ⇒ Gevaar door een elektrische schok. Batterijen Haal gebruikte batterijen altijd meteen uit de afstandsbediening. Deze kunnen namelijk uitlopen en dus schade veroorzaken. De meegeleverde batterijen mogen niet opgeladen worden of met andere middelen gereactiveerd worden. Haal ze niet uit elkaar, gooi ze niet in vuur en sluit z e niet kort. Gebruikte batterijen horen niet thuis in het normale huisvuil. U moet de batterijen op de daarvoor bedoelde verzamelpunten voor verwerking tot afval afgeven. NEDERLANDS4 NEDERLANDS Andere instructies Om ergonomische redenen raden wij u aan, geen rode en blauwe lettertypes of symbolen op een donkere achtergrond te gebruiken. Een dergelijke weergave is vanwege het geringe contrast slecht leesbaar en is vermoeiend voor de ogen. Gebruik dus zoveel mogelijk contrastrijke weergaven, bijv. zwarte tekst op een witte achtergrond. Om pijn aan uw ogen te voorkomen en om een optimale kijkafstand te krijgen, moet de afstand ten opzichte van het beeldscherm ongeveer vijf à zes keer zo groot zijn als de beeldschermdiagonaal. In uw woonkamer moet voldoende licht zijn om ook bij te k unnen lezen. Als er te veel licht is, gaat het contrast verloren. Te weinig licht is als gevolg van de afwisseling van lic ht en donker op het beeldscherm vermoeiend voor uw ogen. Als u externe speakers op het apparaat aansluit, houd dan ook rekening met de technische gegevens van de luidsprekeruitgang. Als de luidsprekers qua grootte niet voor het beeldscherm geschikt zijn, kunnen de luidsprekers en/of de ingebouwde versterk er onherstelbaar beschadigd worden. Verpakkingen en verpakkingshulpmiddelen die u niet meer nodig hebt, zijn recycleerbaar en moeten altijd gerecycleerd worden.5 NEDERLANDS

Het plasma-beeldschermheeft een groot aantal aansluitmogelijkhedenvoorpersonalcomputers,DVD-spelers,videorec- orders, videocamera’s enz. Het maakt niet uit of u televisie-, video- of PC-beelden bekijkt, alle beelden worden haarscherp en zonder vervormingen op het volledig vlakke beeldschermoppervlak weergegeven. Bovendien hebben de beelden een uitstekende helderheid en zijn ze buitengewoon briljant. Een ander belangrijk kenmerk is de grote beeldschermdiameter met een beeldverhou- ding van 16:9 en de zeer geringe constructiediepte. Om het apparaat als televis ie te kunnen gebruiken, moet u hetaansluiten op een terrestrische antenne, een satellietinstal- latie of op de kabel. U bedient het apparaat interactief met de meegeleverde afstandsbediening en het on-screen-menu (OSD). Die bieden u een groot aantal mogelijkheden om de beeldkwaliteit in te ste llen. Dankzij een nieuw soort koelsysteem kunt u het plasmabeeldscherm gebruiken zonder storende geluiden van de ventila- tor. Het plasmabeeldscherm is net zo stil als een conventioneel televisietoestel en is zowel voor woonkamers als voor vergaderzalen uiterst geschikt. Uitrusting D Hoogwaardige behuizing van aluminium D Designzonder ventilator D Beeldschermdiameter 106 cm D 16:9 formaat D Geïntegreerd luidsprekersysteem D Beeldhoek horizontaal/verticaal 170 graden D Digit ale kamfilter D Compatibel met PAL, SECAM en NTSC D Compatibel met VGA, SVGA, WXGA en XGA D Teletekst D Automatische programma -identific atie en zendersortering D Sleep timer D Schermbeveiliging D 2 x EURO SCART (SCART1 met RGB) D 1xY/C D 1 x YUV / CVBS D 1 x DVI (I) (analoog en digitaal)

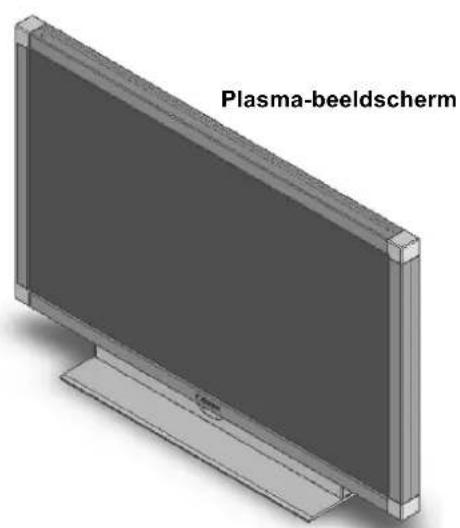

Controleer het plasma-beeldscherm nadat u het hebt uitgepakt op eventuele transportschade en kijk of alles is meegele- verd. De leverancier kan aanspraken op transportschade alleen geldend maken, als u hem hierover inlicht voordat u het apparaat voor het eerstingebruik neemt.Als een onderdeel niet is meegeleverd, neem dan a.u.b. contact op met de servi- ce-hotline. Bewaar de originele v erpakking voor een eventueel transport van de monitor. Plasma-beeldscherm Stroomkabel Bedieningshandboek, garantiekaart en installatie-overzicht Afstandsbediening Batterij LR03 Videokabel NEDERLANDSNEDERLANDS

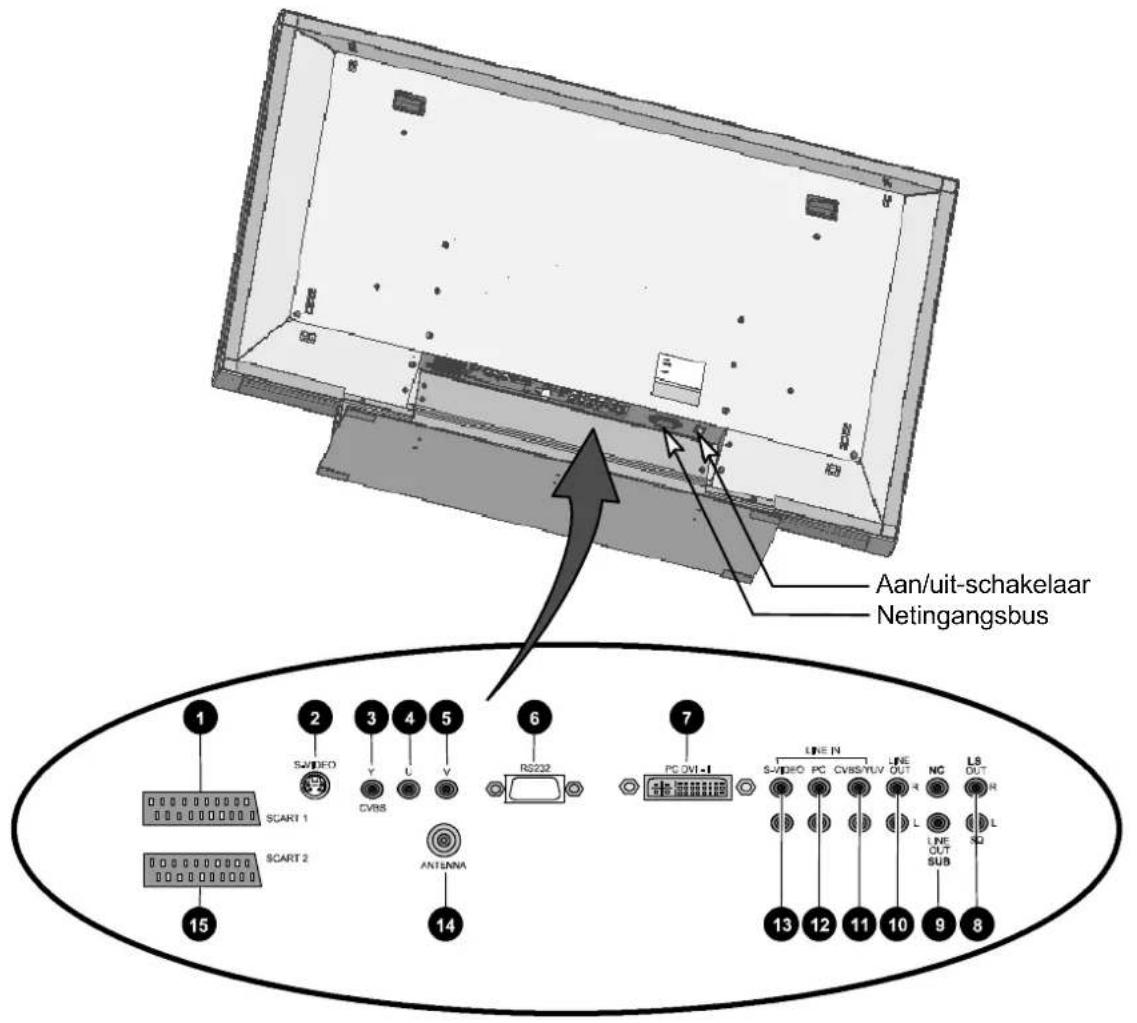

Netingangsbus Aan/uit-schakelaar 1 SCART 1 - bijv. aansluiting satellietontvanger 2 S-VIDEO (Y/C) - bijv. aansluiting camcorder met S -video bus 3 YUV / Y (CVBS) 4 YUV / U 5 YUV / V 6 RS232 - Seriële interface voor servicedoeleinden 7 PC DVI-I - aansluiting PC (RGB bij analoge signalen, DVI bij digitale signalen) Als uw pc een analoge VGA uitgang heeft, gebruikt u voor het aansluiten van uw pc op het beeldscherm de meegeleverde verbindingskabel DVI-I op 15 Pin HD-Sub. 8 LS OUT (optie) - Aansluiting voor externe luidsprekers De luidsprekeruitgang stelt een vermogen van 2 x 7 W sinus @ 8 Ohm ter beschikking. 9 LINE OUT - Aansluiting voor een actieve subwoofer 10 LINE OUT L/R - bijv. aansluiting audioversterker of DVD-receiver 11 LINE IN YUV (CVBS) - audio-ingang voor YUV (CVBS) 12 LINE IN PC - bijv. audio-ingang PC met line-out-bus 13 LINE IN S -VIDEO - audio-ingang voor S -video 14 ANTENNA - aansluiting TV antennesignaal (terrestrische antenne of kabelaansluiting) 15 SCART 2 - b.v. aansluiting v ideorecorder of decoder Aansluiting voor DVD-speler met YUV-uitgang7 NEDERLANDS

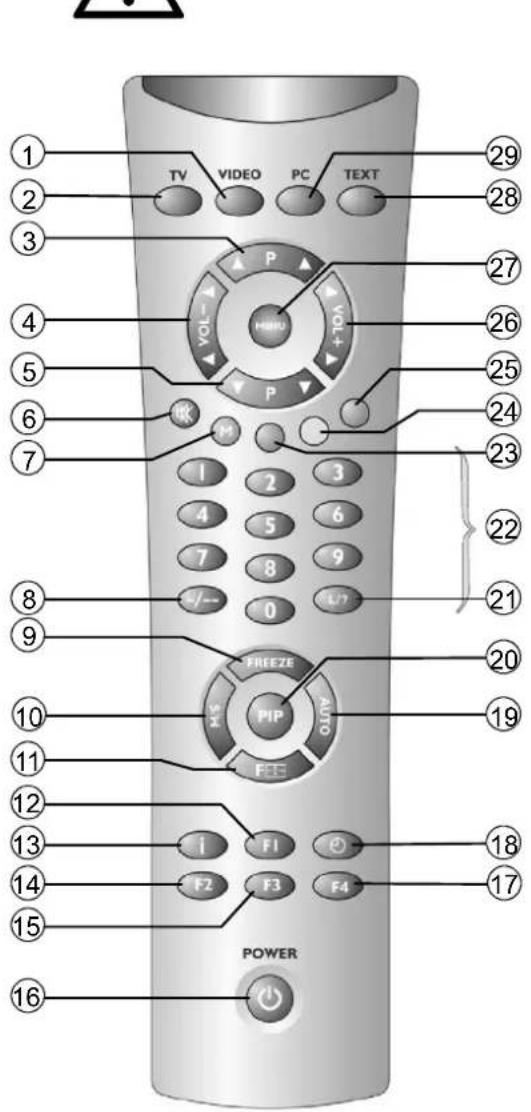

3.3 Bedieningsknoppen en functies van de afstandsbediening

Om het plasma-beeldscherm met de afstandsbediening te kunnen bedienen, moet de stekker in het stopcontact zitten en moet de netschakelaar ingeschakeld zijn. De infrarood-afstandsbediening werkt alleen, als er zich geen hindernissen tussen de afstandsbediening en de infrarood- sensor op de voorzijde (onderaan) van het beeldscherm bevinden. De reikwijdte van de afstandsbediening bedraagt ca. 7m. Als de batterijen zwakker worden, wordt ook de reikwijdte van de afstandsbediening korter. Vervang de batterijen in dit geval. U mag alleen 2 batterijen van het type LR03 AAA 1,5 V gebruiken. Gebruikte batterijen horen niet thuis in het normale huisvuil. Geef ze af op een verzamelpunt voor gebruikte batterijen (bijv. een batterij-verzamelbox bij de dealer) of doe ze bij het KCA. Toets voor directe keuze videogebruik Toets voor directe keuze TV-gebruik Toets programmakeuze omhoog Toets voor harder zetten van het volume / richtingstoets links Toets programmakeuze omlaag Toets voor het uitschakelen van het geluid Toets M (Memo), rood Toets voor het heen en weer schakelen tussen een- en meercijferig programmanummer FREEZE-toets, stilstaand beeld M/S toets Keuzetoets beeldformaat F1, functietoetsen voor configuratieafhankelijke functies Info-toets F2, functietoetsen voor configuratieafhankelijke functies F3, functietoetsen voor configuratieafhankelijke functies Stand-by toets F4, functietoetsen voor configuratieafhankelijke functies Toets voor tijdindicatie AUTO, oproepen van de auto-afstellingsfunctie voor ”PC (RBG)” bronnen of het verdubbelen van de teksthoogte in de teletekstmodus PIP toets (picture-in -picture) Toets voor functie programmalijst bij TV-gebruik resp. functies bij teletekst-gebruik Programmatoetsen 1-9, 0 Toets groen, teletekst Toets geel, teletekst Toets blauw, teletekst Toets voor het verhogen van het volume / richtings- toets rechts Menu-toets Toets directe keuze teletekst Toets voor directe keuze PC -gebruik

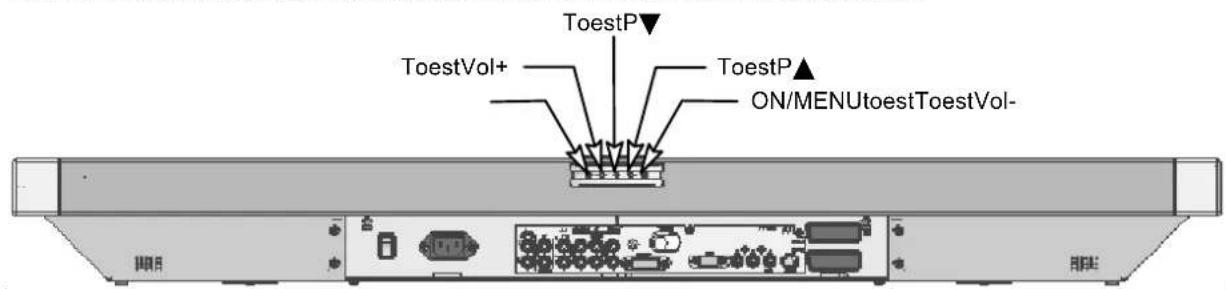

3.4 Bedieningstoetsen op het apparaat

De functies van de toetsen op het apparaat stemmen overeen met die op de afstandsbediening! NEDERLANDS

4. Eerste ingebruikname

Schakel alle betrokken apparaten inclusief het plasma-beeldscherm uit voordat u een verbinding gaat maken.

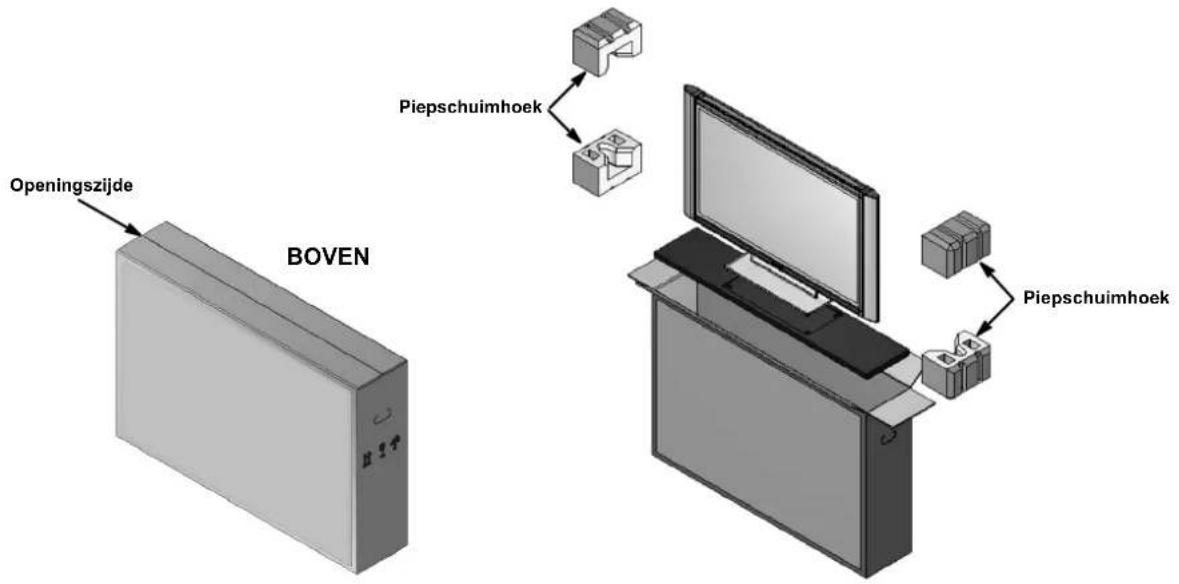

4.1 Uitpakken en plaatsen

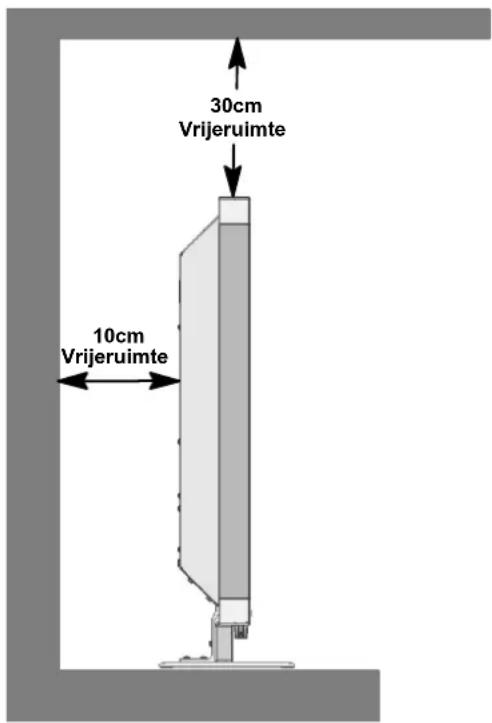

De plaats kiezen waar het apparaat komt te staan Blikrichting D Ondanks de grote gezichtshoek levert het plasma-beeldscherm de beste prestaties bij een rechtstreekse verticale blik richting. Stel het beeldscherm af op de blikrichting die u het meest gebruikt. De plaats waar u het beeldscherm neerzet D Lichtreflectie Zet het beeldscherm niet tegenover vensters of andere lichtbronnen. D Toegang tot de stroomaansluiting De stroomaansluiting en de aan/uit-schakelaar moeten altijd binnen bereik zijn. D Luchttoevoer Laat ten opzichte van meubilair een vrije ruimte open van tenminste 10 cm aan de zijkant en naar achteren toe. Naar boven toe moet de afstand tenminste 30 cm ten opzichte van meubilair of het plafond bedragen. D Omgevingstemperatuur Voor een veilig en betrouwbaar gebruik moet de omgevingstemperatuur tussen de 5 °C en 35 °C liggen. 30cm 10cm Vrije ruimte Vrije ruimte UITPAKKEN . Zet de doos verticaal met de onderkant op een vaste ondergrond. U herkent de bovenkant aan de richting van de pijlpunten op de lange zijde van de doos. . Maak het verpakkingsband aan de openingszijde los en klap het deksel van de doos naar buiten toe.9 NEDERLANDS . Verwijder de twee bovenste verpakkingshoeken van piepschuim en haal de doos met accessoires uit de verpak- king. Deze bevindt zich zijdelings aan de voorzijde van het beeldscherm. Openingszijde Piepschuimhoek BOVEN Piepschuimhoek PLAATSEN D Haal het plasma-beeldscherm uitsluitend met twee personen uit de verpakking en til het beeldscherm nooit alleen op. Als u probeert, het beeldscherm alleen op te tillen, kan dit ge- vaarlijk zijn voor uw gezondheid. D Zet de tafelvoet op een stevige en horizontale ondergrond. De ondergrond moet vast en sta- tisch dragend zijn. D Overtuig u vóór het monteren ervan dat het beeldscherm is uitgeschakeld en dat de stroom- kabel en de signaalkabel is uitgetrokken. WANDMONTAGE Wandhouder Schroef NEDERLANDSNEDERLANDS

4.2 Sluit het app araat aan en schakel het in

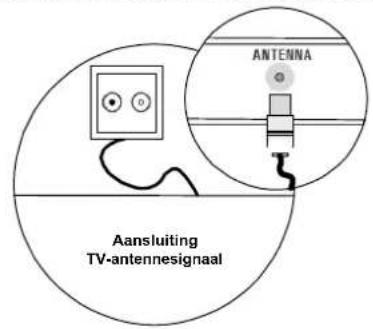

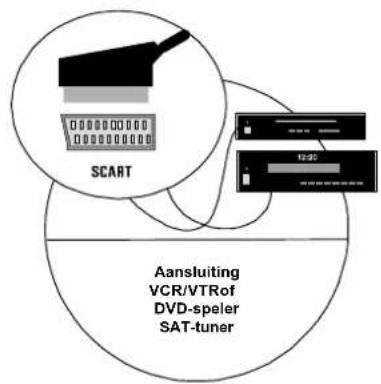

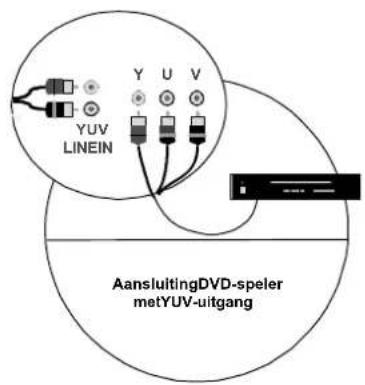

AANSLUITEN (kijk voor een overzicht van de aansluitingen op de afb. op pagina 6) . Steek de stroomkabel in de stroomingangsbus op het beeldscherm en steek de stekker in het stopcontact. D Kabelaansluiting / terrestrische antenne Als u een kabelaansluiting of een terrestrische antenne wilt aansluiten, moet u hiervoor de bus ANTENNA gebruiken. D Satellietontvanger Als u uw televisieprogramma’s via satelliet wilt ontvangen, moet u uw recei- ver met een SCART-kabel op de bus SCART 1 of SCART 2 aansluiten. SCART 1 heeft bovendien een aansluiting voor RGB bronnen, bijv. DVD- speler. Voor het aansluiten van een decoder kan alleen SCART 2 gebruikt worden. D DVD-speler met YUV -uitgang Voor het aansluiten van een DVD -speler of een andere videobron met YUV-uitgang, gelieve de YUV -ingang van het beeldscherm te gebruiken. D PC Als u uw pc op het beeldscherm wilt aansluiten, gebruikt u de PC DVI-I bus. Als uw pc een analoge VGA -uitgang heeft, moet u de meegeleverde verbin- dingskabel DVI-I op 15 Pin HD-Sub gebruiken. Bij oudere types grafische PC -kaarten bestaat de kans dat pin 9 dicht is. Neem contact op met onze service-hotline als dit het geval is. Aansluiting TV-antennesignaal Aansluiting VCR / VTR of DVD-speler SAT-tuner YUV Aansluiting DVD-speler met YUV-uitgang YUV LINE IN Aansluiting PC11 NEDERLANDS VOORBEREIDING . Maak het deksel van het batterijvakje op de achterkant van de afstandsbediening open en doe de twee meegele- verde batterijen (type LR03 Micro AAA) in de afstandsbediening. Kijk op de aangegeven polariteiten onderin het batterijvakje. Maak het batterijvakje weer dicht. INSCHAKELEN . Zet de aan/uit-schakelaar op de achterkant van het beeldscherm in stand “I”. Nu staat het beeldscherm in stand- by en kunt u het met de afstandsbediening inschakelen. D Kabelaansluiting/terrestrische antenne . Schakel het beeldscherm in met de toets [TV] op uw afstands- bediening. D Satellietontvanger . Zet uw satellietontvanger aan en schakel het beeldscherm in met de toets [VIDEO] op uw afstandsbediening. Denk eraan: al naar gelang op welke SCART-bus uw ontvanger aangesloten, moet u de toets [VIDEO] meerdere malen indrukken. D PC . Zet het beeldscherm aan met de toets [PC] op uw afstandsbediening en kies de desbetreffende signaalingang ( PC(RGB) of PC(DVI) ). Hiervoor roept u met de toets [MENU] op uw afstandsbediening het OSD-menu van uw beeldscherm op en kiest u in het submenu INGANGEN uw ingangssignaal.

4.3 OSD-menu Bediening

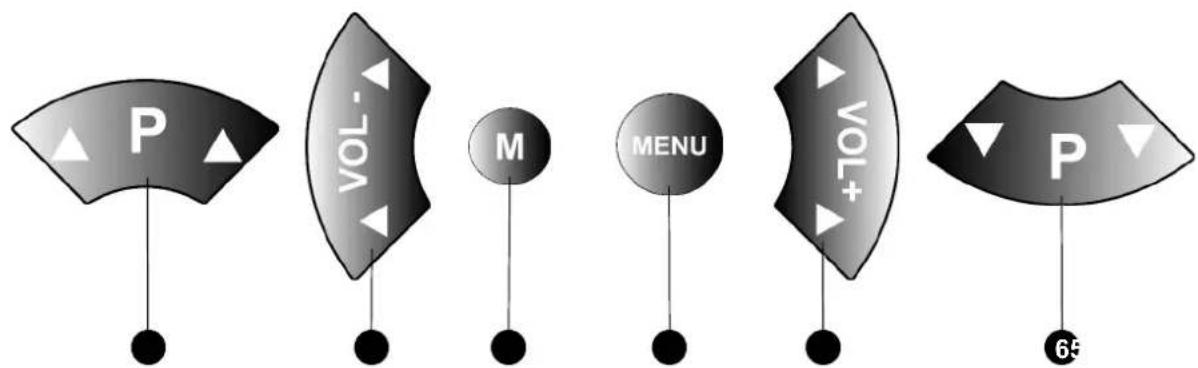

INSTELLINGEN UITVOEREN U kunt uw beeldscherm instellen en bedienen met behulp van de eenvoudige OSD -menubesturing. Hiervoor zijn er 6 toetsen op uw afstandsbediening:

1 P Y toets Opwaartse beweging in het OSD-menu. Het gekozen menu of de gekozen functie krijgt een witte achtergrond. 2 A toets Verlaten van de gekozen functie. Voor het verlaten van een submenu kiest u het menupunt < ← > en drukt u daarna op de toets [ A ]. Wijzigen van de instelling in het gekozen menupunt. 3 M toets Hiermee slaat u aangebrachte veranderingen op in het geheugen. 4 MENU toets OSD-hoofdmenu weergeven. Het hoofdmenu verschijnt links bovenaan op het beeldscherm. OSD-menu laten verdwijnen. NEDERLANDSNEDERLANDS

5 " toets Opent het volgende submenu. Activeert het gekozen menupunt of de gekozen functie. Het gekozen menupunt wordt met een lichte achtergrond weergegeven. Wijzigen van de instelling in het gekozen menupunt. 6 P B toets Neerwaartse beweging in het OSD-menu. Het gekozen menu of de gekozen functie krijgt een heldere achtergrond. Bij menupunten die niet gekozen kunnen worden, is de tekst wit. VERANDERINGEN OPSLAAN Met een druk op de toets [M] op uw afstandsbediening (zie de afb. bovenaan) slaat u de veranderingen die u hebt aangebracht op. Ook als u het OSD-menu verlaat, worden de veranderingen opgeslagen.

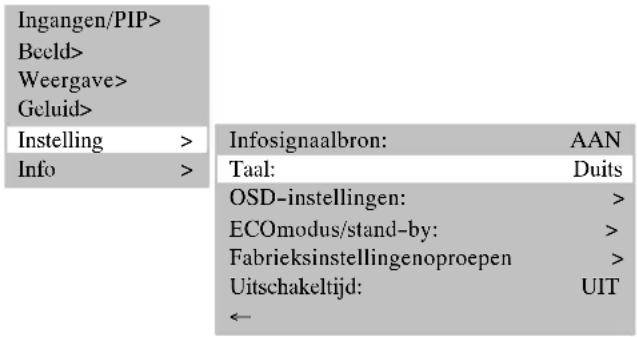

Uw beeldscherm beschikt over een 10-talig OSD -menu (Duits, Engels, Frans, Italiaans, Nederlands, Spaans, Noors, Zweeds, Deens en Fins). . Om de vooraf ingestelde taal te veranderen, roept u in het hoofdmenu het menupunt <INSTELLING> op. Activeer in het submenu het menupunt <TAAL> en kies de gewenste taal: Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info > Info signaalbron: AAN Taal: Duits OSD-- instellingen: > ECO modus/stand--by: > Fabrieksinstellingen oproepen > Uitschakeltijd: UIT

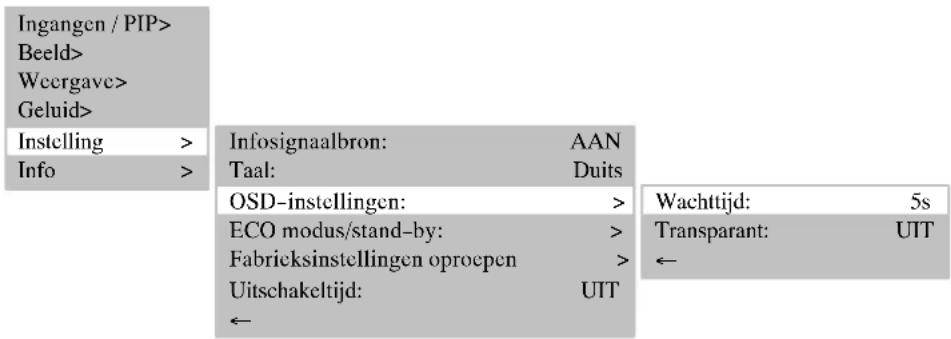

. Om de weergave resp. de verschijnduur (de duur na de laatste keer indrukken tot aan het verdwijnen) van het OSD-menu te veranderen, kiest u in het hoofdmenu het menupunt <INSTELLING>. In het submenu <OSD-INSTELLINGEN> krijgt u nog een ander submenu aangeboden met de menupunten <WACHT- TIJD> (keuzemogelijkheden: 5, 10 en 15 seconden) en <TRANSPARANT> (keuzemogelijkheden: Aan en Uit): Info signaalbron: AAN Taal: Duits OSD-- instellingen: > ECO modus/stand--by: > Fabrieksinstellingen oproepen > Uitschakeltijd: UIT Wachttijd: 5 s Transparant: UIT

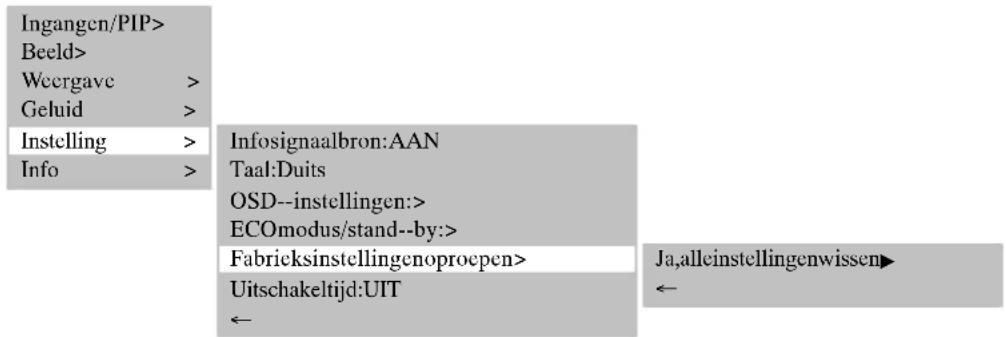

U hebt de mogelijkheid om alle veranderingen die u in het OSD-menu hebt aangebracht weer terug te zetten op de oorspronkelijke fabrieksinstelling.13 NEDERLANDS . Hiervoor kiest u in het hoofdmenu het menupunt <INSTELLING> en markeert u in het submenu het menupunt <FABRIEKSINSTELLINGEN OPROEPEN>: Info signaalbron: AAN Taal: Duits OSD-- instellingen: > ECO modus/stand--by: > Fabrieksinstellingen oproepen > Uitschakeltijd: UIT

4.5 Instellingen bij de eerste ingebruikname

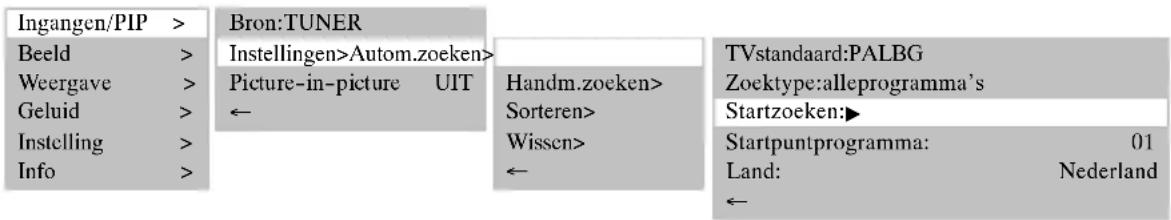

Bij het aansluiten van een DVD-speler moet er voor de eerste ingebruikneming opgelet worden dat als bron de tuner gekozen wordt. . Druk meermaals op de [TV]-toets. TV-GEBRUIK D Automatische zenderzoekfunctie Als u uw programma’s uitsluitend via satelliet ontvangt, hoeft u de automatische zenderzoekfunctie niet te gebruiken. Om de automatische zenderzoekfunctie te starten, moet u als volgt te werk gaan: . Schakel het beeldscherm in met de toets [TV] op uw afstandsbediening. . Roep met de [MENU]-toets op uw afstandsbediening het OSD -menu op en kies het menupunt <INGANGEN / PIP>. Er v erschijnt een submenu. . Kies in het submenu het menupunt <INSTELLINGEN>. Het submenu <AUTOM. ZOEKEN> wordt geopend. . In het menupunt <TV STANDAARD> stelt u de TV -standaard van uw land in - z ie de onderstaande tabel. PAL BG PAL I PAL DK SECAM L SECAM DK Austria UK Czech France Bulgaria Belgium Ireland Hungary Luxembourg Russia Denmark Poland Ukraine Finland Slovakia Germany Greece Italy Luxembourg Netherlands Norway Rumania Portugal Slovenia Spain Sweden Switzerland Turkey Kies in het menupunt <TV STANDAARD> de instelling “Auto” zo worden automatisch alle TV-standaards op zenders doorzocht. Gelieve er rekening mee te houden dat de gevonden zenders na de instelling in het menupunt <LAND> voorgesor- teerd worden. Stel voor het starten van de zenderzoekloop uw land in. . Kies nu het menupunt <AUTOM. ZOEKEN> en activeer het submenupunt <START ZOEKEN>. De automatische zenderzoekfunctie begint te lopen. NEDERLANDSNEDERLANDS

Door het indrukken van de [MENU] -toets kunt u het zoeken afbreken.

De volgende tabel verschijnt.

Type: kanaal Kanaalinvoer: 1215 NEDERLANDS PC-GEBRUIK . Schakel het beeldscherm in met de toets [PC] op uw afstandsbediening. . Roep met de [MENU]-toets op uw afstandsbediening het OSD-menu op. Het menupunt <INGANGEN / PIP> heeft een lichte achtergrond. . Kies in het submenu <BRON> de betreffende signaalingang ( “PC (RGB)” of “PC (DVI)” ). Bron: PC (RGB) Instellingen > Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info > Picture--in--picture UIT

AUTO AFREGELINGSFUNCTIE Als het beeldscherm voor het eerst een analoog videoformaat (RGB) gebruikt, voert het altijd automatisch de auto -afrege- lingsfunctie uit. Zolang dit duurt, beweegt het beeld lichtjes heen en weer om de optimale positie en weergave te vinden. De H/V (horizontale/verticale) positie en de beeldgrootte moet u bij sommige ongunstige PC - formaten met de hand instellen. De auto afregelingsfunctie hangt in hoge mate af van de beeld- weergave. Een schermvullend wit beeld is hiervoor zeer geschikt. . Als u de automatische afstelling manueel wilt activeren, kies dan het menupunt <INGANGEN / PIP ' INSTEL - LINGEN ' AUTO. AFREGELING>. H freq.: 60.0 kHz V freq.: 75.0 Hz Pixelrate 78.75 MHz H/V pol: + / -- Gebruikersformaten > AUTO. afregeling " V pos: V--formaat: H--formaat: H pos: Fase Bron: PC (RGB) Instellingen > Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info > Picture--in--picture UIT

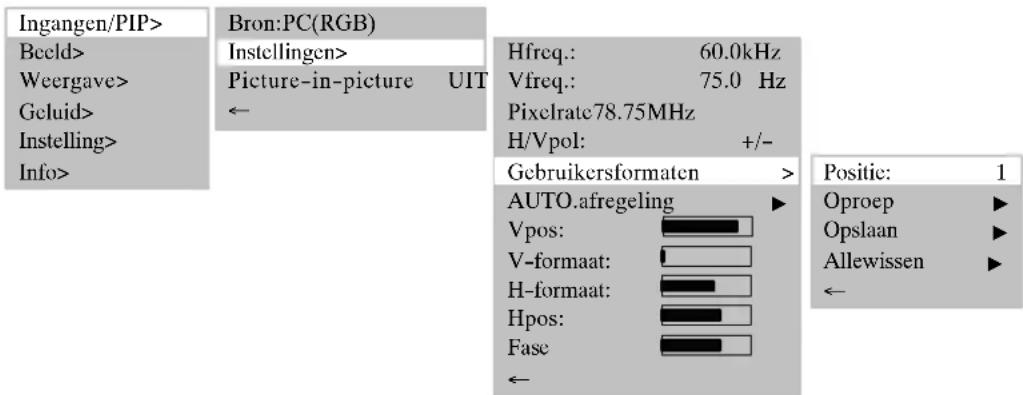

GEBRUIKERSFORMATEN INSTELLEN U kunt vaak gebruikte formaten opslaan als gebruikersformaten. Het beeldscherm herkent de opgeslagen formaten en geeft ze onmiddellijk correct weer zonder dat u de auto -afregelingsfunctie moet uitvoeren. . Kies in het hoofdmenu het menupunt <INGANGEN / PIP> en roep het submenu <INSTELLINGEN> op. Er verschijnt nog een submenu. . Activeer het menupunt <GEBRUIKERSFORMATEN>. . Nu kunt u het op dit moment ingestelde gebruikersformaat bijvoorbeeld op positie 1 (er zijn 8 posities mogelijk) met het menupunt <OPSLAAN> vastleggen. Met het menupunt <OPROEP> kunt u een opgeslagen gebruikers formaat oproepen en met <ALLE WISSEN> alle opgeslagen gebruikersformaten wissen. Positie: 1 Oproep " Opslaan " Alle wissen " H freq.: 60.0 kHz V freq.: 75.0 Hz Pixelrate 78.75 MHz H/V pol: + / -- Gebruikersformaten > AUTO. afregeling " V pos: V--formaat: H--formaat: H pos: Fase Bron: PC (RGB) Instellingen > Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info > Picture--in--picture UIT

5. Dagelijkse bediening

5.1 In-/uitschakelen

INSCHAKELEN . Om het beeldscherm in te schakelen, moet u de aan/uit-schakelaar in de stand “I” zetten. De STAND-BY-LED op de infraroodsensor licht rood op. . Druk nu op een van de c ijfertoets of op [TV] / [VIDEO] / [PC] op de afstandsbediening om het beeldscherm in gebruik te nemen. De AAN/UIT-LED op de infraroodsensor licht blauw op. Het beeldscherm moet opgestart worden. Dit is vergelijkbaar met een PC en duurt enkele seconden. UITSCHAKELEN . Druk op de stand-by-toets op uw afstandsbediening. Het beeldscherm schakelt weer over op stand-by. De STAND-BY-LED op de infraroodsensor licht rood op. . Om het beeldscherm weer helemaal uit te schakelen, moet u de aan/uit-schakelaar in de stand “0” zetten. Stand-by toets Is er geen signaal aan het beeldscherm, dan wordt het beeldscherm automatisch opnieuw in stand-by geschakeld. . Om opnieuw in te schakelen, drukt u op een van de cijfertoetsen op de afstandsbediening. OMSCHAKELEN Als u van een TV-zender naar een andere wilt omschakelen, ziet u eerst een stils taand beeld van de 1e zender en daarna het lopende beeld van de andere zender.

5.2 Geluid instellen

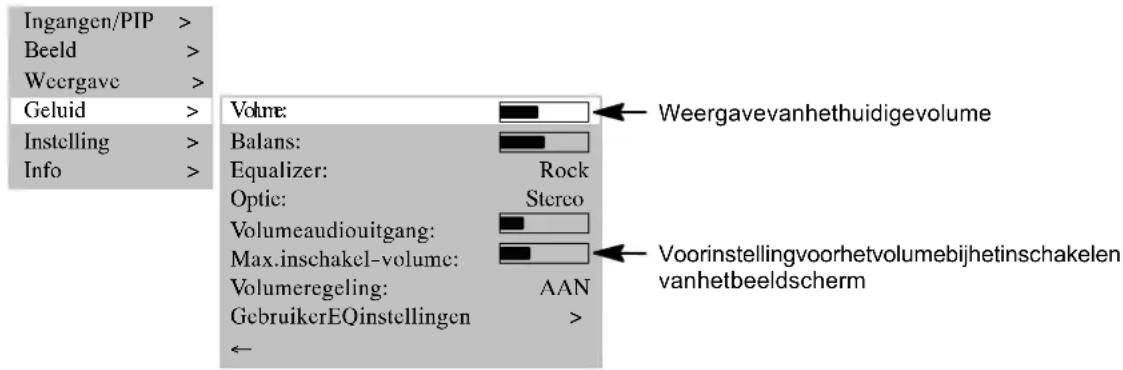

VOLUME INSTELLEN . Druk op de toets [ A Vol - ] of [ " Vol + ] op de afstandsbediening om het gewenste volume in te stellen. Volume: De actuele volume-instelling verschijnt op het beeldscherm. . Kies het menupunt <GELUID ' VOLUME>. Hier kunt u het actuele volume of het actuele inschakelvolume van het beeldscherm instellen. Volu m e: Balans: Equalizer: Rock Optie: Stereo Volume audio uitgang: Max. inschakel-- volume: Volumeregeling: AAN Weergave van het huidige volume Voorinstelling voor het volume bij het inschakelen van het beeldscherm Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info >

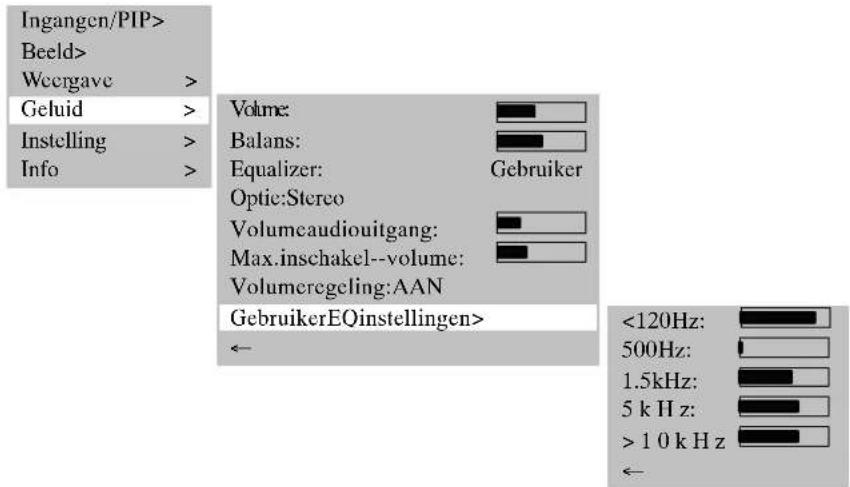

Gebruiker EQ instellingen >17 NEDERLANDS SOUNDINSTELLING In het menupunt <EQUALIZER> kunt u voorgedefinieerde klankpatronen instellen. Volume: Balans: Equalizer: Rock Optie: Stereo Volume audio uitgang: Max. inschakel-- volume: Volumeregeling: AAN Gebruiker EQ instellingen > Rock Jazz Gebruiker Flat Pop Classic Vocal Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info >

. Kies het menupunt <GEBRUIKER EQ INSTELLINGEN> om uw persoonlijke klankpatroon aan te maken. Het menupunt <GEBRUIKER EQ INSTELLINGEN> verschijnt enkel als in het menupunt <EQUALIZER> “Gebruiker” ingesteld is. < 120 Hz: 500 Hz:

5kHz: >10kHz Volu me: Balans: Equalizer: Gebruiker Optie: Stereo Volume audio uitgang: Max. inschakel-- volume: Volumeregeling: AAN Gebruiker EQ instellingen > Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info >

STOMSCHAKELING . Druk op de toets [ ] op de afstandsbediening. Het geluid wordt uitgeschakeld en op het beeldscherm verschijnt gedurende ca. 5 seconden het volgende infovenster:

STOM . U schakelt het geluid weer in als u de toets [ ], [ A Vol - ] of [ " Vol + ] op de afstandsbediening indrukt. Op het beeldscherm verschijnt gedurende ca. 5 seconden het volgende infovenster:

Bij het eerste inschakelen van het beeldscherm worden voor contrast, helderheid, beeldscherpte en kleur basiswaarden ingesteld. Zoals hierna beschreven kunt u deze waarden naargelang uw persoonlijke smaak en de plaats van het beeld- scherm en met de daarmee verbonden lichtinval individueel aanpassen. CONTRAST . Druk op de toets [ " ] , het contrast wordt sterker. . Druk op de toets [ A ] , het contrast wordt geringer. HELDERHEID . Druk op de toets [ " ] , het beeld wordt helderder. . Druk op de toets [ A ] , het beeld wordt donkerder. BEELDSCHERPTE . Druk op de toets [ " ] , het beeld wordt scherper. . Druk op de toets [ A ] , het beeld wordt zachter. NEDERLANDSNEDERLANDS

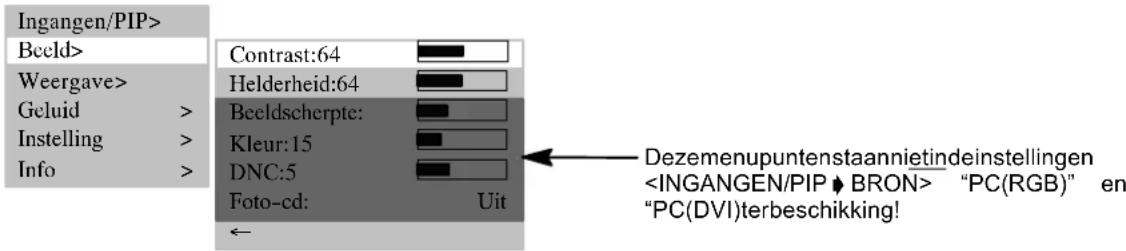

KLEUR . Druk op de toets [ " ] , de kleurverzadiging wordt verhoogd. . Druk op de toets [ A ] , de kleurverzadiging wordt verminderd. Contrast: 64 Helderheid: 64 Beeldscherpte: Kleur: 15 DNC: 5

Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info > Foto--cd: Uit Deze menupunten staan niet in de instellingen <INGANGEN/PIP ' BRON> “PC(RGB)” en “PC(DVI) ter beschikking! Het menupunt <DNC> is de “Dynamic Noise Control”. Zwakke TV-signalen of slechte videosignalen kunnen storende beeldruis v eroorzaken.DNC pastheteffectvan de digitale ruisonderdrukking dynamisch aan de beeldinhoud aan. Het menupunt <FOTO CD> is speciaal voor de weergave van stilstaande beelden, b.v. van foto-cd of picture-cd. . Zet het menupunt <FOTO CD> op “Aan”, de stilstaande beelden worden automatisch in de beste kwaliteit weerge- geven. BEELDFORMAAT D Auto zoom Deze functie analyseert het huidige beeldformaat en schakeltautomatisch heen en weer tussen “VOLLEDIGBEELD” en “4:3 LETTERBOX OP 16:9”. In het menupunt <WEERGAVE ' FORMAAT> kunt u de vooraf ingestelde beeldformaten k iezen. Handmatige formaat- keuze is alleen mogelijk, als in het menupunt <AUTO ZOOM> “Uit” is ingesteld. D Panorama Deze formaatinstelling brengt het ingangssignaal automatisch in horizontale en verticale richting schermvullend op schaal, maar niet lineair. Dit betekent dat de beeldscherminhoud in het midden van het beeldscherm origineel wordt weergegeven en dat er naar de randen toe een sterkere scalering plaatsvindt. D Normaal (4:3) Deze formaatinstelling geeft een PAL 4:3 beeld weer in de correcte beeldverhouding. Aan linker en de rechter rand van het beeldscherm ziet u donkere strepen. D Volledig beeld In deze formaatinstelling wordt het beeld zodanig in horizontale en verticale richting aangepast, dat er altijd sprake is van een schermvullende weergave. D Gebruikerszoom Als u Gebruikerszoom kiest, verschijnt het menupunt <GEBRUIKERSZOOM> in het menu in beeld. In dit menupunt kunt een persoonlijk beeldformaat weergeven tussen 40% en 160% van het oorspronkelijke beeld- formaat. Instellen doet u in stappen van 6%. D 4:3 Letterbox op 16:9 Metdeze modus geeft u een PAL 16:9 beeld zodanig weerdat ergeen donkerestrepen bovenen onderenop hetbeeld te zien zijn. PAL 4:3 beelden worden geconverteerd op de volledige horizontale resolutie. Door de extra scalering in verticale richting wordt een gedeelte van de verticale beeldinhoud symmetrisch boven en onderen op het beeld niet weergegeven. Om de formaten om te schakelen, drukt u herhaaldelijk op de toets [F

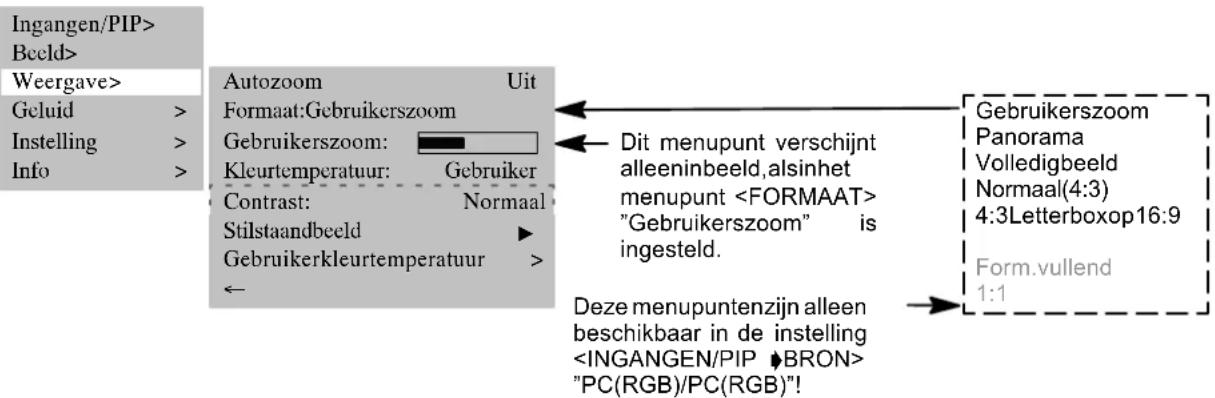

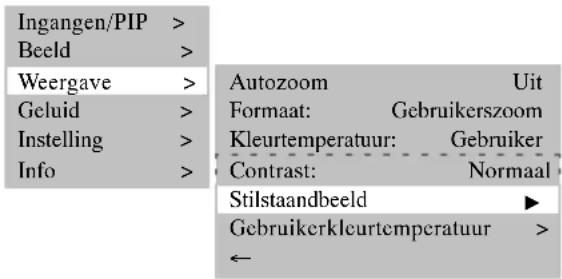

Auto zoom Uit Formaat: Gebruikerszoom Kleurtemperatuur: Gebruiker Contrast: Normaal Stilstaand beeld " Gebruiker kleurtemperatuur > Dit menupunt verschijnt alleen in beeld, als in het menupunt <FORMAAT> ”Gebruikerszoom” is ingesteld. Gebruikerszoom: Gebruikerszoom Panorama Volledig beeld Normaal (4:3) 4:3 Letterbox op 16:9 Form.vullend 1:1 Deze menupunten zijn alleen beschikbaar in de instelling

Het beeldscherm staat in stand-by. . Om het apparaat in te schakelen, drukt u op één van de cijfertoetsen [0...9] of op de [TV]-toets van uw afst ands- bediening. Tijdens de initialisatie ziet u het bedrijfslogo. Daarna verschijnt de voor het laatst bekeken televisiezender (programmanummer) op het beeldscherm. Staat het menupunt <INSTELLING 'INFO SIGNAALBRON> op “Aan”, dan wordt het volgende infovenster bij de signaal- bron gedurende ca. 5 sec. weergegeven: TV -- 2 -- Z DF STEREO . Druk op de toets [ PY ] resp. [ P B ] om het programmanummer telkens met 1 te verhogen of te verlagen

. kies met de cijfertoetsen op de afstandsbediening elk programmanummer direct. TELETEKST Uw beeldscherm kan TOP/FLOF teletekstinformatie ontvangen en weergeven. . Zoek een zender met teletekstpagina’s. . Druk op de toets [TEXT] op uw afstandsbediening om teletekst in beeld te brengen. . Om bepaalde teletekstpagina’s rechtstreeks op te roepen, moet u de cijfertoetsen gebruiken. De rode, groene, gele en blauwe toets op uw afstandsbediening hebben al naar gelang de soort teletekst een andere functie. Deze functies worden onderaan op de teletekstpagina weergegeven.

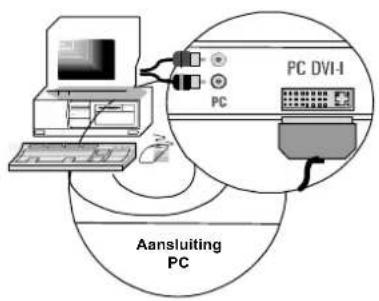

. Zet het beeldscherm en de PC UIT. . Sluit uw pc met de meegeleverde videokabel op het beeldscherm aan (DVI-stekker op het beeld en HD-Sub- stekker op de pc). . Zet het beeldscherm en de PC weer AAN. In het menupunt <INGANGEN / PIP ' BRON> moet PC (RGB) ingesteld zijn. Bijhet inschakelen herkent het beeldscherm automatisch welk beeldformaat er op de pc is ingesteld. Die informatie verschijnt in een infovenster. PC (RGB) 1024 x 768

5.6 Gebruik met andere apparaten

VIDEORECORDER . Zet het beeldscherm en de videorecorder UIT. U kunt uw videorecorder op 3 verschillende manieren op het beeldscherm aansluiten: D op de antenne, lees daartoe de gebruiksaanwijzing van uw videorecorder D met een scartkabel op SCART1 of SCART2 D als uw videorecorder een S -Video uitgang heeft, verbindt u die met de Y/C ingang. . Zet het beeldscherm en de videorecorder weer AAN. . Als u wilt overschakelen op de aangesloten ingang (bijv. SCART1), drukt u meerdere malen op de [VIDEO]-toets. SCART 1 Volledig beeld DVD SPELER . Zet het beeldscherm en de DVD-speler UIT. . Verbind uw DVD -speler met SCART1, de YC-ingang of de YUV-ingang, als deze een S -Video uitgang heeft. . Zet het beeldscherm en de DVD-speler weer AAN. . Als u wilt overschakelen op de aangesloten ingang, drukt u meerdere malen op de [VIDEO]-toets.

5.7 Speciale functies

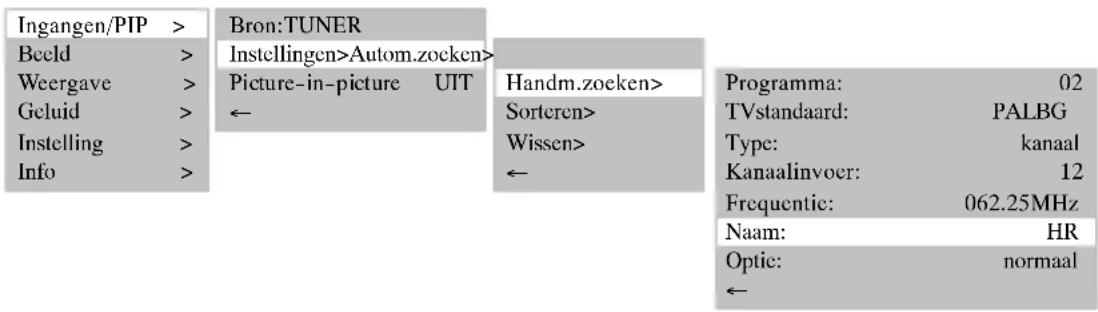

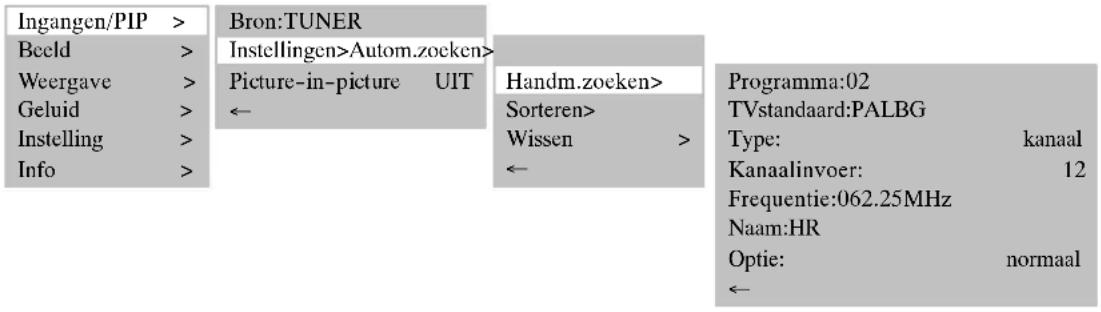

HANDMATIG PROGRAMMA’S ZOEKEN

. In het menupunt <PROGRAMMA> toetst u een programmanummer in, dat nog niet in gebruik is. . In het menupunt <FREQUENTIE> moet u direct de frequentie van de televis iezender met de cijfertoetsen op de afstandsbediening invoeren die u zoekt. . Als het beeld niet optimaal is, verhoogt c.q. verlaagt u de ingetoetste frequentie in kleine stappen. NEDERLANDSNEDERLANDS

. Zendt de televisiezender geen naam uit, dan kunt u die onder het menupunt <NAAM> invoeren (zie “Programma- naam veranderen”). Programma: 02 TV standaard: PAL BG Frequentie: 062.25 MHz Naam: HR Bron: TUNER Instellingen > Autom. zoeken > Handm. zoeken > Sorteren > Wissen > Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info > Picture--in--picture UIT

Type: kanaal Kanaalinvoer: 12 In het menupunt <OPTIE> kan “Decoder A” of “Decoder B” alleen gekozen worden als op SCART 2 een decoder aange- sloten is. De instelling “Normaal” is het gebruik zonder decoder. STILSTAAND BEELD Een stilstaand beeld krijgt u met de [FREEZE]-toets of in het menupunt <STILSTAAND BEELD>. Auto zoom Uit Formaat: Gebruikerszoom Kleurtemperatuur: Gebruiker Contrast: Normaal Stilstaand beeld " Gebruiker kleurtemperatuur > Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info >

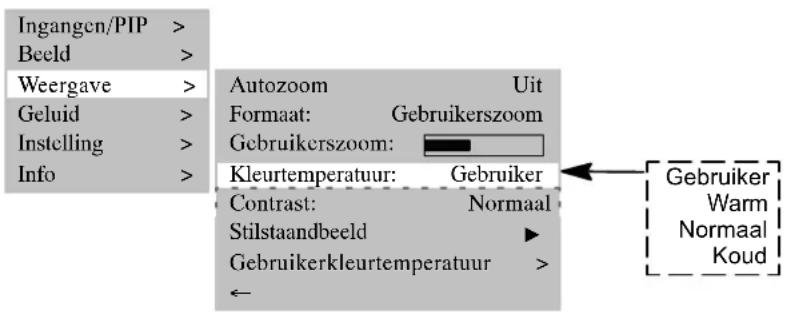

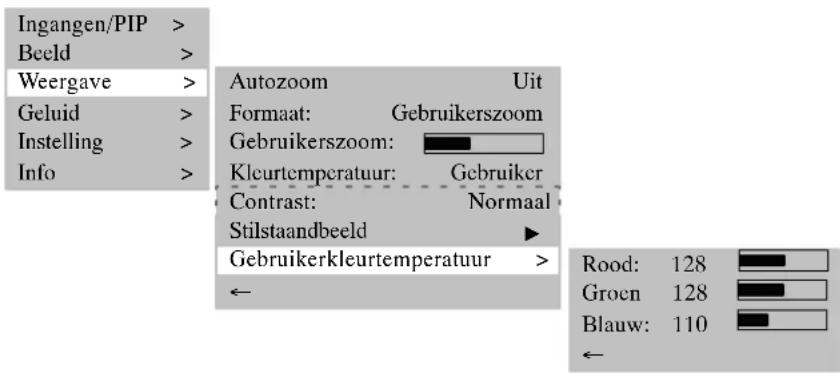

KLEURTEMPERATUUR U kunt de kleurtemperatuur aan de hand van 3 voorgedefinieerde instellingen kiezen of in het menupunt <GEBRUIKER KLEURTEMPERATUUR> zelf een waarde vastleggen. Hoe lager u de kleurtemperatuur instelt, des te hoger is het roodaandeel in het beeld en wordt het beeld “warmer”. Naarmate de kleurtemperatuur toeneemt, neemt ook het blauwe lichtaandeel toe en wordt het beeld “kouder”. Gebruiker Warm Normaal Koud Rood: 128 Groen 128 Blau w: 110 Auto zoom Uit Formaat: Gebruikerszoom Kleurtemperatuur: Gebruiker Contrast: Normaal Stilstaand beeld " Gebruiker kleurtemperatuur > Gebruikerszoom: Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info >

Auto zoom Uit Formaat: Gebruikerszoom Kleurtemperatuur: Gebruiker Contrast: Normaal Stilstaand beeld " Gebruiker kleurtemperatuur > Gebruikerszoom: Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info >

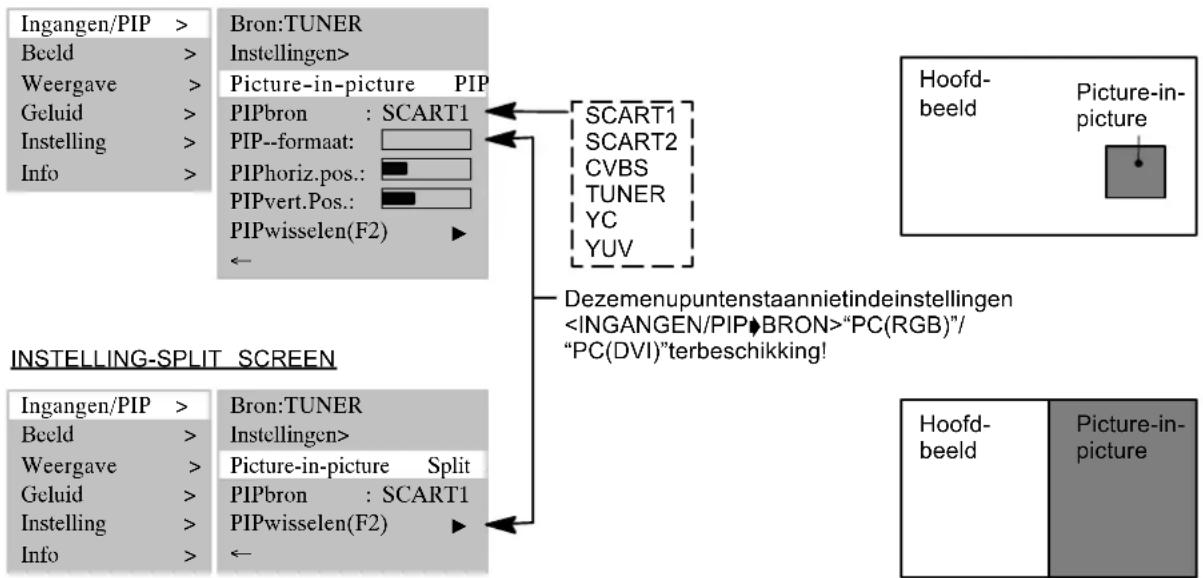

PICTURE-IN-PICTURE Met de functie PICTURE-IN -PICTURE hebt u de mogelijkheid, twee beeldsignalen tegelijkertijd te bekijken. D Enerzijds kunt u in het lopende televisieprogramma een extern videosignaal bijv. van de videorecorder in beeld brengen. D U kunt samen met de pc-signalen een videosignaal, b.v. van de DVD-speler, weergeven.21 NEDERLANDS . Druk op de [PIP]-toets, het beeld van de ingang die u in het menupunt <INGANGEN / PIP ' PIP BRON> hebt ingesteld (bijv. tuner), verschijnt in het huidige beeld. Als u geen signaal op die ingang krijgt, dan blijft het in beeld gebrachte venster donker. De positie en de grootte van het venster kunt u zelf instellen. . Stel in het menupunt <PIP GROOTTE> - de venstergrootte, in <PIP HORIZ.POS.> - de horizontale vensterpositie en in <PIP VERT.POS.> - de verticale vensterpositie in. De veranderingen van formaat en positie worden onmiddellijk zichtbaar. . Met het menupunt <PIP WISSELEN (F2)> of de toets [F2] kunt u het “hoofdbeeld” en “picture-in -picture” verwisselen. . Kies het menupunt <INGANGEN / PIP ' PICTURE-IN -PICTURE> om de PIP-modus in te stellen. . Voor het omschakelen van de PIP-modus kunt u ook de [PIP]-toets op de afstandsbediening gebruiken. Deze menupunten staan niet in de instellingen

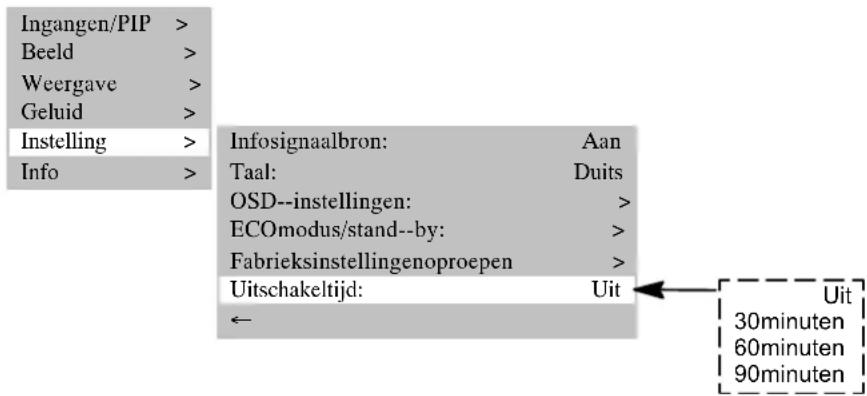

YUV Hoofd- beeld Picture -in - picture AUTOMATISCH UITSCHAKELEN U kunt het beeldscherm zodanig instellen, dat het na een bepaalde tijd automatisch wordt uitgeschakeld. . Kies in het menupunt <UITSCHAKELTIJD> één van de aangegeven tijden. Als die tijd verstreken is, wordt het beeldscherm automatisch uitgeschakeld. Info signaalbron: Aan Taal: Duits OSD--instellingen: > ECO modus/stand -- by: > Fabrieksinstellingen oproepen > Uitschakeltijd: Uit

Ingangen / PIP > Beeld > Weergave > Geluid > Instelling > Info > Uit 30 minuten 60 minuten 90 minuten TWEEKANAALGELUID OMSCHAKELEN Tweekanaalgeluid houdt in dat de kijker de mogelijkheid heeft om bij films te kiezen of hij de nagesynchroniseerde versie of de versie in de oorspronkelijke taal wil horen. Als er televisieprogramma’s uitgezonden worden met tweekanaalgeluid, is eerst kanaal “A” actief. . Druk op de toets [M/S] als u wilt overschakelen op kanaal “B”. DECODER In het menupunt <INGANGEN / PIP 'INSTELLINGEN 'HANDM. ZOEKEN 'OPTIE> kunt u v oor elke programmaplaats de decoder kiezen. NEDERLANDSNEDERLANDS

Als u tijdens het gebruik van uw TFT-beeldscherm een fout mocht constateren, lees dan de onderstaande lijst met fouten resp.metoplossingen door, voordat u het apparaat voor reparatie wegbrengt. Misschien kunt u de fout zelf heel gemakke- lijk verhelpen. Als bijv oorbeeld de stekker v an het beeldscherm niet in het stopcontact zit of als er problemen zijn met de ontvangstinstallatie (antenne), dan zou u onterecht kunnen vermoeden dat het beeldscherm defect is. Als de gegeven instructies niet het gewenste resultaat opleveren, dan moet u het apparaat met de aan/uit -schakelaar UIT zetten en de stekker uit het stopcontact trekken. Probeer nooit het apparaat zelf te repareren en haal in geen geval de afdekking achteren op het apparaat weg.

FOUT MOGELIJKE OORZAAK MOGELIJKE OPLOSSING

Geen beeld en geen geluid, hoewel de stekker in het stopcontact zit en het apparaat is ingeschakeld. D Aan/Uit-schakelaar staat in de stand “0” (UIT). D De stekker van het apparaat zit niet in het stopcontact. D Defecte s troomkabel. D Zet de Aan/Uit-schakelaar in de stand “I”. D Steek de stekker van de stroomkabel in het stopcontact. D Bel de service-hotline op. Beeldscherm donker. D Contrastinstelling te gering. D Geen ingangssignaal, verkeerde ingang gekozen. D Helderheid en/of contrast juist instellen (zie menupunt <BEELD>). D Stroomkabel controleren; juiste ingang aan de juiste bron toewijzen. Te zwakke of te sterke kleuren. D Kleur niet goed ingesteld. D Stroomkabel niet goed aangesloten. D Stel de kleur in menupunt <BEELD> in. D Kabel correct aansluiten. Er is een stuk van het beeld afgeknipt c.q. het beeld is niet gecentreerd. D Beeldpositie niet goed ingesteld. D Corrigeer de beeldpositie. Gebruik de auto -afregelingsfunctie. Het beeld is te groot of te klein. D Beeldformaat verkeerd ingesteld. D Druk meerdere malen op de toets F , totdat het scherm volledig gevuld is. De afstandsbediening werkt niet. D De batterijen zijn leeg. D Tussen de afstandsbediening en de sensor bevindt zich een obstakel. D De afstandsbediening bevindt zich bui- ten het werkingsbereik. D Doe nieuwe batterijen in het apparaat. D Verwijder het obstakel tussen de afstandsbediening en de sensor. D Gebruik de afstandsbediening binnen het aangegeven bereik. Het getoonde beeld is te donker. D De beeldkwaliteit is niet goed inge- steld. D Corrigeer de beeldhelderheid en het contrast in het menpunt <BEELD>. Er is wel beeld, maar geen geluid. D De stomschakeling staat aan. D Het volume is op minimum ingesteld. D Speakers niet goed aangesloten. D Druk op de toets van uw afstands - bediening. D Zet het volume harder. D Sluit de speakers goed aan. Sommige letters worden niet weergegeven (PC-modus). D Stel de fasepositie in het menpunt <BEELD 'FASE> in. D Controleer de instelling van de beeld- breedte. D Voer de <BEELD 'AUTOAFREGE- LING> uit. Horizontale strepen bij televisie- of videosignalen. D De signaalbron staat vóór het beeld - scherm. D De videokabel is onvoldoende afge - schermd. D Zet de signaalbronnen altijd naast of achter het beeldscherm. D Gebruik alleen hoogwaardige signaal- kabels met een hoge schermdemping. Om alle instellingen weer in de oorspronkelijke toestand te brengen, gebruikt u het menupunt <INSTELLING ' FABRIEKSINSTELLINGEN>! Als het beeldscherm niet met voldoende ventilatie gebruikt wordt, kan de binnen- temperatuur teveel stijgen. Stijgt de omgevings- of binnentemperatuur verder boven een bepaalde waarden, dan verschijnt eerst het links staande waarschuwings- venster op het beeldscherm. Daarna kan het beeldscherm automatisch in stand-by schakelen. Zorg voor voldoende ventilatie! Temperatuurwaarschuwing23 NEDERLANDS

PC/video-ingang: RBG analoog en automatische sync-detectie Video-aansluitingen TV-tuner: IEC, 75 Ohm ingangsweerstand SCART1: RGB, CVBS ingang, CVBS uitgang SCART2: CVBS ingang, CVBS uitgang SCART1 / SCART2: Audio in-/uitgang CVBS: RCA cinch Y/C: MiniDIN (HOSIDEN) YUV / CVBS: 3 x RCA cinch PC aansluiting analoog/digitaal: DVI-I Audio-aansluitingen Luidsprekers (optie) : 2 x 4 breedband met 2 x 7 W sinus LS OUT (optie) : 2 x 7 W sinus @ 8 Ω OUT LINE SUB: 1 x actieve subwoofer Stereo-ingang: 3 x cinch L/R 1Vrms (YUV (CVBS), YC,PC), 2 x SCART 1 Vrms Stereo-uitgang: 1 x cinch (LINE OUT) Synchronisatie: Sync op groen, composite sync met automatische herkenning, gescheiden H- en V-sync Bedieningselementen: Aan/uit-schakelaar, IR-afstandsbediening (OSD-menu 10 talen), bediening ter plaatse GEBRUIKSOMSTANDIGHEDEN Temperatuur: 5 °C - +35 °C (gebruik), -20 °C - +60 °C (opslag) Luchtvochtigheid: 20% - 85% (niet condenserend) @ 40 °C Hoogte: max. 2.000 m (7.000 ft) DATANETWERKAANSLUITING Spanningstoevoer: 230 V AC ± 10% Netfrequentie: 50 / 60 Hz ± 6 % Stroomverbruik: 300 W typisch, 5 W in stand-by mode
