Produkttype	Pneumatisk vinkelsliper
Merke	Bosch
Modell	0 607 352 112
Strømforsyning	Trykkluft
Nominelt trykk	6,3 bar (91 psi)
Luftforbruk under belastning	14,0 l/s (29,7 cfm)
Tomgangshastighet	7000 min-1
Avgitt effekt	550 W (0,74 hk)
Maks. slipeskive ytre diameter	125 mm (5 tommer)
Verktøyholder / Spindelgjenge	M14
Slangekobling	1/4" NPT
Anbefalt slangens indre diameter	10 mm (3/8 tommer)
Vekt (i henhold til EPTA-prosedyre 01/2003)	1,6 kg (3,5 lb)
Hovedfunksjoner	Sliping, kapping, grovbearbeiding, papirsliping
Brytertype	Låsbar bryter (modeller 109/112/117/119)
Lydtrykknivå	83 dB(A)
Lydeffektnivå	96 dB(A)
Vibrasjoner (typisk verdi)	3,5 m/s2 (usikkerhet K=1,4 m/s2)
Vedlikehold	Regelmessig smøring, rengjøring av luftinntaksfilter, kontroll av tomgangshastighet
Sikkerhet	Beskyttelsesdeksel, håndbeskytter, nødstopp, bruk av hansker og vernebriller

Ofte stilte spørsmål - 0 607 352 112 BOSCH

Hvordan kobles enheten til trykklufttilførselen?

Bruk en slange med indre diameter 10 mm (3/8 tommer) med en 1/4" NPT-kobling. Nominelt driftstrykk er 6,3 bar (91 psi). Det anbefales å installere en vedlikeholdsenhet (filter, regulator, smøreenhet) oppstrøms for å sikre ren og smurt trykkluft.

Hvordan monteres beskyttelsesdekselet?

Løsne dekselets skrue, plasser beskyttelsesdekselet på spindelhalsen, drei det slik at den lukkede delen vender mot deg, og stram deretter skruen for å låse den i posisjon. Sørg for at enheten er koblet fra trykklufttilførselen før montering.

Hvilke typer skiver kan jeg bruke med denne vinkelsliperen?

Du kan bruke slipeskiver, kappeskiver, grovbearbeidingsskiver, lamellskiver og gummislipetallerker med slipepapir, alle med maksimal diameter 125 mm (5 tommer). Følg den angitte maksimale hastigheten.

Hvordan skifter jeg skiven på vinkelsliperen?

Koble fra trykklufttilførselen. Bruk en gaffelnøkkel for å holde spindelen og en pinnnøkkel for å løsne klemmflensen. Fjern den gamle skiven, sett på den nye, og stram deretter flensen. Bruk hansker da verktøyet kan være varmt.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller og hansker. Bruk beskyttelsesdekselet og håndbeskytteren. Ikke bruk løse klær. Sørg for at enheten er i av-posisjon før tilkobling. Arbeid på et godt ventilert sted.

Hvordan vedlikeholder jeg den pneumatiske vinkelsliperen?

Smør regelmessig med noen dråper SAE 10 eller SAE 20 olje i luftinntaket. Rengjør luftinntaksfilteret. Etter 150 driftstimer, få giret rengjort av en fagperson, deretter hver 300. time. Kontroller jevnlig tomgangshastigheten.

Hva gjør jeg hvis tomgangshastigheten er for høy eller for lav?

Hvis den målte hastigheten overstiger den angitte verdien (7000 min^-1) med mer enn 10 %, eller hvis den er for lav, få enheten kontrollert av et autorisert Bosch serviceverksted. For høy hastighet kan føre til brudd på tilbehøret.

Kan jeg bruke denne vinkelsliperen til papirsliping?

Ja, ved å montere gummislipetallerkenen og et egnet slipepapir. Bruk den medfølgende håndbeskytteren. Bruk kun ark med passende dimensjoner for å unngå risiko for fastklemming eller riving.

Hvordan leder jeg ut avtrekksluften?

Bytt ut lyddemperen med den medfølgende koblingen (22), og fest deretter en avtrekkslange (21) med klemmen. Dette leder oljeholdig luft ut av arbeidsområdet og reduserer støy.

Hvor finner jeg tilbehør og reservedeler?

Se nettsidene www.bosch-pt.com eller www.boschproductiontools.com. Du kan også kontakte din spesialforhandler. Ved bestilling, oppgi det ti-sifrede artikkelnummeret (0 607 352 112).

BRUKSANVISNING 0 607 352 112 BOSCH

Foreskrevet anvendelse

Maskinen er beregnet til at splice, gennemskare og skrubbe metal- og stenmaterialer. Med tilladt tilbehor kan maskinen ogsa anvendes til sandpapirslibning.

Statiske forskrifter

Den tilforte luft skal vare fri for fremmedlegemer og fugtighed for at beskytte maskinen mod beskadigelse, snavs og rustdannelse.

Samtige armaturer, forbindelsesledninger og slanger skal kinne tale trykket og den nodvendige luftmaengde.

Les og folog alle informasjonene. Hvis sikkerhetsinformasjonen nedenfor icke folges kan det medfore

elektrisk stot, brannfare aller alvorlige skader.

Ta godt vare pa sikkerhetsinformasjonene.

Uttrykket, trykkuftmaskin" ell er, maskin som brukes i folgende tekst, gjelder for trykkuftmaskinene som angis i donne bruksanvisningen.

Arbeidsplassen

Hold arbeidsplassen ren og sorg for god belys- ning. Uorden pa arbeidsplassen og arbeidsomrader uten lys kan fore til ulykker.

Ikke arbeid med maskinen i eksplosjonsutsatte omgivelser - der det befinner seg brennbare vasker, gass aller stov. Ved beareidelse av arbeidsstykt kan det oppsta gnister som kan anteenne stov ell damper.

Hold tilskuere, barn og besokende borte fra arbeidsplassen nár du bruker maskinen. Hvis du blir forstyret av andre personer under arbeidet, kan du miste kontrollen over maskinen.

Sikkerhet for trykkluftmaskiner

Bruk trykkluft i kvalitetsklasse 5 fj. DIN ISO 8573-1 og en separat vedlikeholdsenhet narnaskinen. Den tilforte trykkluften ma vare fri for fremmedlegemer og fuktighet, for a beskytte maskinen mot skader, smuss og rustdannelse.

Kontroller koplingene og tilforselsledningene. Samtige vedlikeholdensheter, koplinger og slanger ma med hensyn til trykk og luftmengde vare til passet til maskindataene. For svakt trykk innskrenker maskinens funksjon, for hoyt trykk kan fore til materielle skader og personskader.

Beskytt slangene mot bredting, innsnevringer, lsemidler og skarpe kanter. Hold slangene unna varme, olje og roterende deler. Skift straks ut en skadet slange. En skadet tilforselsledning kan fore til en piskende trykkuftslange og kan forarsake skader. Oppvirvlet stov ellr spon kan fore til alvorlige oyeskader.

Vær oppmerksom, pass pa hva du gjør,ga fornuftig frem nár du arbeider med maskinen. Ikke bruk maskinen nár du er trett eller er pavirket av narkotika, alcohol eller medikamenteer. Et oyeblikns uoppmerksomhet ved bruk av maskinen kan fore til alvorlige skader.

Bruk vervedrakt og husk alltid a bruke vernebril er. Bruk av vervedrakt og utstyr som stovmaske, skisikre vernesko, hjelm eller horselvern - avhengig av type og bru k av maskinen - reduserer risikoen for skader.

Unngå at maskinen startes ved en feiltagelse. Forviss deg om at pa-/av-bryteren stär i AV-posisjon fdrukobler maskinen til lufttilforselen. Hvis du har fingeren pa pa-/av-bryteren nár du bærer maskinen eller kobler maskinen til lufttilforselen mens pa-/ av-bryteren er i PÅ-posisjon, kan dette medfrole ulykker.

Fjern innstillingsverktoy for du tar maskinen i bruk. Et innstillingsverktoy som befinner seg i en roterende maskindel, kan fore til skader.

Ikke overvurder deg selv. Sørg for á stå stødig og i balanse. Med en stødig posisjon og egnet kroppsholdning er det enklere á kontrollere maskinen i uventede situasjoner.

Bruk alltid egnede arbeidsklaer. Ikke bruk vide klær eller smykker. Hold har, toy og hansker unna maskindeler som beveger seg. Lodsittende toy, smykker og langt har kan komme inn i deler som beveger seg.

Hvis det kan monteres stovavsug- og oppsam-lingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av disse innrettingene reduserer fare pa grunn av stov.

Utblasningsluften ma ikke innandes direkte. Unngå at utblasningsluftenkommen i oynene. Utblasningsluften til trykkuftmaskinen kan inneholder vann, olje, metallpartikler eller smuss fra kompressoren.Dette kan forarsake helsinki.

Aktsom handtering og bruk av trykkluftmaskiner

Ikke bruk maskiner med defekt pa-/av-bryter. En maskin som ikke lenger kan slås av eller pa, er farlig og ma repareres.

Steng lufttilforselen for du utforer maskininnstlinger, skifter tilbehorsdeler og his maskinen.
ike er i bruk over lengre tid. Disse tiltakene forhinder en utilsiktet igangsetting av maskinen.

Trykkuftmaskiner som ikke er i bruk på oppbevares utilgengelig for barn. Ilkke la trykkuftmaskinen brakes av personer som ikke er fortrolig med dette eller ikke har lest这部分 anvisingen. Trykkuftmaskiner er farlige när de brukes av uerfarne.personer.

Vær noye med vedlikeholdet av trykkuftmaskinen. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, sik at dette innvirker pa trykkuftmaskinens funksjon. La skadete maskindeler repareres for du tar maskinen iBruk igjen. Darlig vedlikeholdte maskiner er arsaken til mange uhell.

Hold verktoyene rene. Verktoy som er godt vedlikeholdt kan fores og kontrolleres bedre.

Bruk trykkluftmaskiner, tilbehør, verktøy osv. i henhold til disse anvisingene og slik det er foreskrevet for denne spesielle maskintypen. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av trykkluftmaskinen til andre formal enn det som er angitt kan fore til farlige situasjoner.

Vedlikehold

Trykkluftmaskinen skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik sikres det at sikkerheten til trykkluftmaskinen opprettholdes.

2 MASKINAVHENGIG SIKKERHETSINFORMASJON

FOR TRYKKLUFT-VINKELSLIPER

FARE

Stovet som oppstar ved smer
ling, saging, sliping, boring og
lignende kan vare skadelig for

embryoer ellor forandre arvemateriaielet. Noen

som stoffene som finnes i disse stovene er:

Bly i blyholdig maling og lakk;

• krystallin kiseljord i murstein, sement og andre mu- rerarbeiter;

• arsen og kromat i kjemisk behandlet tre.

Risikoen for en sykdom er avhengig av hvor ofte du utsettes for disse stoffene. For a redusere faren, bcr du kun arbeide i godt ventilierte rom med tilsvarende beskyttelsesutstyr (f.eks. med spesielt konstruert andedrettsvern, som ogsa filtrerer bort de minste stovpartiklene).

Sikkerhetsinformasjoner for alle typer bruk

Sikkerhetsinformasjoner om sliping, sandpapirsliping, arbeid med stalborster, polering og kapping

Denne trykkuftmaskinen er ikke egnet til arbeid med stalborster og polering. Hvis maskinen brukes til formal den ikke er beregnet til, kan dette forårsake farer og skader.

Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for dette trykkuftmaskinen. Selv om du kan feste tilbehøret påtrykkluftmaskinen din, garanterer dette ingen sikker bruk.

Det godkjente turtallet til innsatsverktoyet ma vare minst like hoyt som det maksimale turtallet som er angitt pa trykkuftmaskinen. Tilbehor som dreies hurtigere enn godkjent, kan odelegges.

Utvendig diameter og tykkelse pa innsatsverktoyet ma tilsvare malene for trykkuftmaskinen.

Gale innsatsverktoy kan ikke sikres eller kontrollereres tilstrekkelig.

Slipskiver, flenser, slipetallerkener aller andre innsatsverktoy mA passer noyaktig pa slipspindelen til trykkuftmaskinen. Innsatsverktoy som ikke passer noyaktig pa slipspindelen til trykkuftmaskinen, roterer uregelmessig, vibrerer svart sterkt og kan fore til at du mister kontrollen.

Ikke bruk skadede innsatsverktoy. Sjekk for haverbruk om innsatsverktoy sik som slipseskiver ersplintret aller revnet, om slipetallerkener er revnet aller svart slitt, om stalborster har lose allerbrukkede trader. Hvis trykkluftmaskinen ellereinsatsverktoyet faller ned, ma du kontrollere omdet er skadet aller bruk et-ieke skadet innsatsverktoy. Nar du har kontrollert og satt inn innsatsverktoyet, ma du holde personer som oppholder seg i nahreten unna det roterende innsatsverktoyet og la trykkluftmaskinen gaiettminutt med maksimalt turtall. Som regel brekker skadede innsatsverktoy i lopet av donne testtiden.

Bruk personlig beskyttlesesutstyr. Avhengig av typen bruk ma du bruke visir, oyebeskyttelse er ler vernebriller. Om nodvendig ma du bruke stovmaske, horselvern, vernehansker ellerspecialforkle som holder sma slipe- og materialpartikler unna kroppen din. Oynene bor beskyttes mot fremmedlegemer som kan fly rundt ved visse typer bruk. Stov-ller pustevernmasker ma filtereden typen stov som oppstar ved denne bruken. Hvis du er utsatt for sterk stoy over lengre tid, kan du miste horselen.

Pass pà at andre personer holder tilstrekkelig av-stand til arbeidsomrát det. Alle som gár inn i arbeidsomrátdet m bruke personlig verneutstyr. Brukne deler til verktoyetllerbrukne innsatsverktoy kan slynges ut og derfor ogsa forarsake skader utenfor det direkte arbeidsomrátdet.

Hold trykkluftslangen unna roterende innsatsverktoy. Hvis du mister kontrollen over maskinen kan trykkluftslangen kappes eller komme inn i verktoyet, og handen aller armen din kan komme inn i det roterende innsatsverktoyet.

Legg aldri trykkluftmaskinen ned for innsatsverktoyet er stanset welt. Det roterende innsatsverktoyet kankommen i kontakt med overflaten der maskinen legges ned, sik at du kan miste kontrollen over trykkluftmaskinen.

La aldri trykkluftmaskinen vare innkoblet mens du bær den. Tøyet ellere titt kan komme inn i innsatsverktoyet hvis det tilfeldigviskommen i kontakt med verktoyet og innsatsverktoyet kan da bore seg inn i kroppen din.

Ikke bruk trykkuftmaskinen i naerheten av brennbare materialer. Gnister kan antennene disse materialene.

Ytterligere sikkerhetsinformasjoner for alle typer bruk

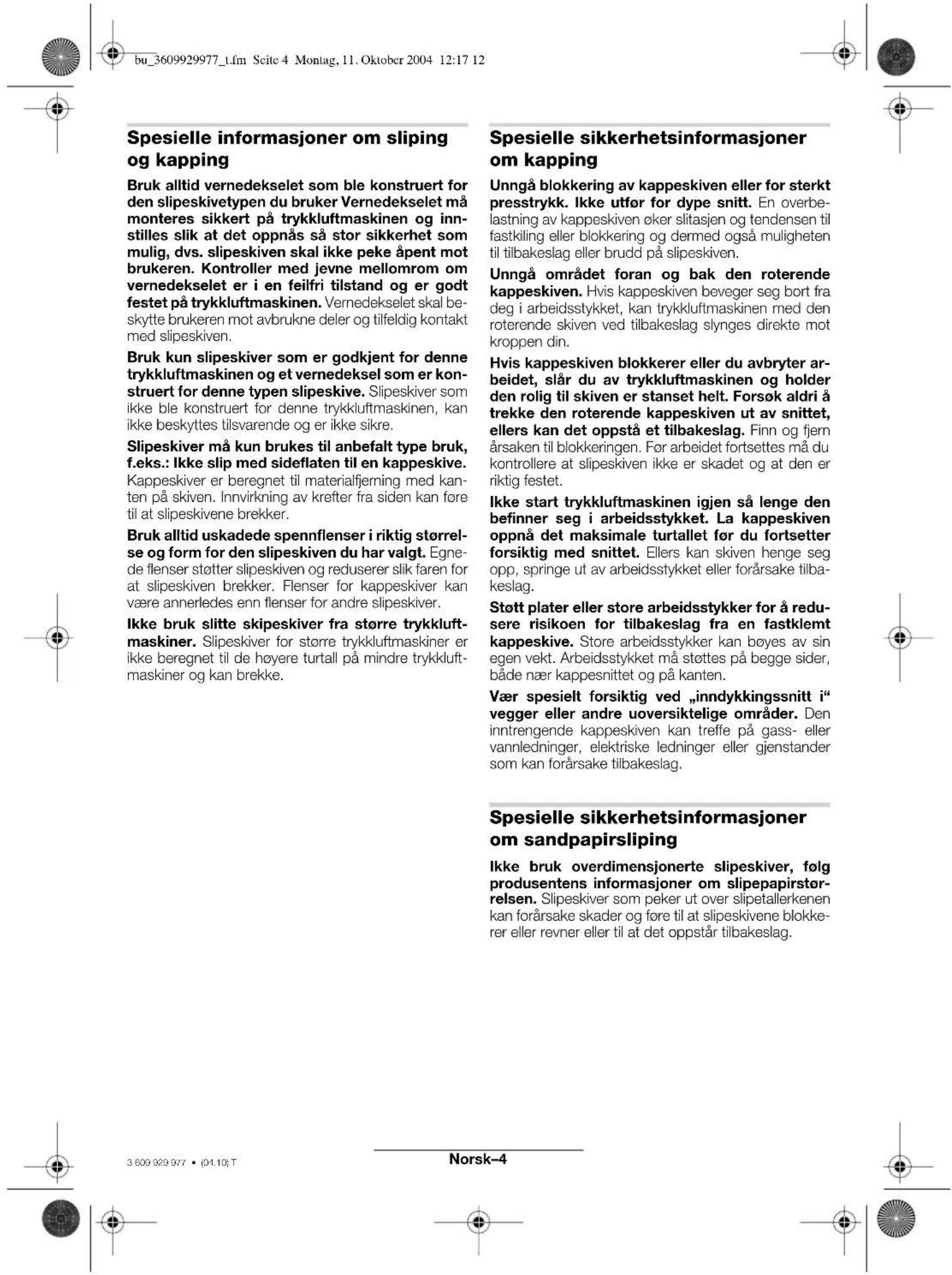

Tilbakeslag og tilsvarende advarsler

Tilbakeslag er innsatsverktoyets plutselige reaksjon uttered at det harehgt seg opp erller blokkerer. Dette kan gjelde slipskiven, silpetallerkenen, stalborsten osv. Oppenhing erller blokkerering forer til at det roterende innsatsverktoyet stanser welt plutselig. Silk aktelerer en ukontrollert trykkuftmaskin i motssatt retining av innsatsverktoyets dreieretning pa blokkeringsstedet.

Hvis f.eks. en slipeskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten pa slipeskiven som dykker inn i arbeidsstykket, henge seg opp og sik brekker slipeskiven eller forarsaker et tilbakeslag. Slipeskiven beveger seg da mot erler bort fra brukeren, avhengig av skivens dreieretning pa blokkeringsstedet. Slipeskiver kan da ogsa bredke.

Et tilbakeslag er resultat av en gal aller feilaktig bruk av trykkluftmaskinen. Det kan unngas ved a folge egnede sikkerhetsitlak som beskrevet nedenstaende.

Hold trykkluftmaskinen godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Bruk alltid ekstrahandtaket -his dette finnes -for a ha storst mulig kontroll over tilbakeslagskrefter erer reaksjonsmomenter ved oppkjoring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede til-tak.

Hold aldri handen i naerhen av det roterende innsatsverktoyet. Innsatsverktoyet kan bevege seg over handen din ved tilbakeslag.

Unnga at kroppen din befinner seg i omradyet der trykkuftmaskinen vil bevege seg ved et tilbakeslag. Tilbakeslaget driver trykkuftmaskinen i motsatt retning av slipskivens dreieretning pa blokkeringsste-det.

Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du ma forhindre at innsatsverktoy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktoyet har en tendens til ä klemmes fast i hjørner, på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag.

Bruk ikke tre-ller tannet sagblad. Slike innsatsverktoy forer ofte til tilbakeslag eller til at man misterkontrollen over trykkuftmaskinen.

Formalsmessig bruk

Maskinen er beregnet til sliping, kapping og grovslip ing av metall- og steinmaterialer. Med godkjent tilbehor kan maskinen ogsa brukes til sandpapirsliping.

Informasjoner om statikk

Hvis du vil utfore kapping i vegger med donne maskinen, ma du ta hensyn til de vanlige nasjonale forskriftene om statikk, sik at bygningens baereevne ikke innskrenkes. Ta derfor kontakt med ansvarlig statiker, arkitekt eller byggeledelse.

Samsvarserklaring

Vi overtar ansvaret for at dette Produktet er i overenstemmelse med folgende standarder aller standard-dokumenter: EN 792, i samsvar med bestemmelsene i direktiv 98/37/EF.

Stay-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til EN ISO 15744.
Mälte verdier for vibrasjon er funnet ifolge EN 28662 hhv. EN ISO 8662.
	0.607	352	109	0.607	352	112	0.607	352
Det typiske A-bedmöste stöynivået for maskinen er:
Lydtrykkniva dB(A) 81 83 81 83 81 81 83 83
Lydstyrkenivå dB(A) 94 96 94 96 94 94 96 96
Måleusikkerhet K = dB 3 3 3 3 3 3 3
Bruk horselvern!
Den typiske bedmöte akselerasjorden er m/s	2	3,5	3,5	3,5	3,5	3,5	3,5	3,5
Måleusikkerhet K = m/s	2	1,4	1,4	1,4	1,4	1,4	1,4	1,4

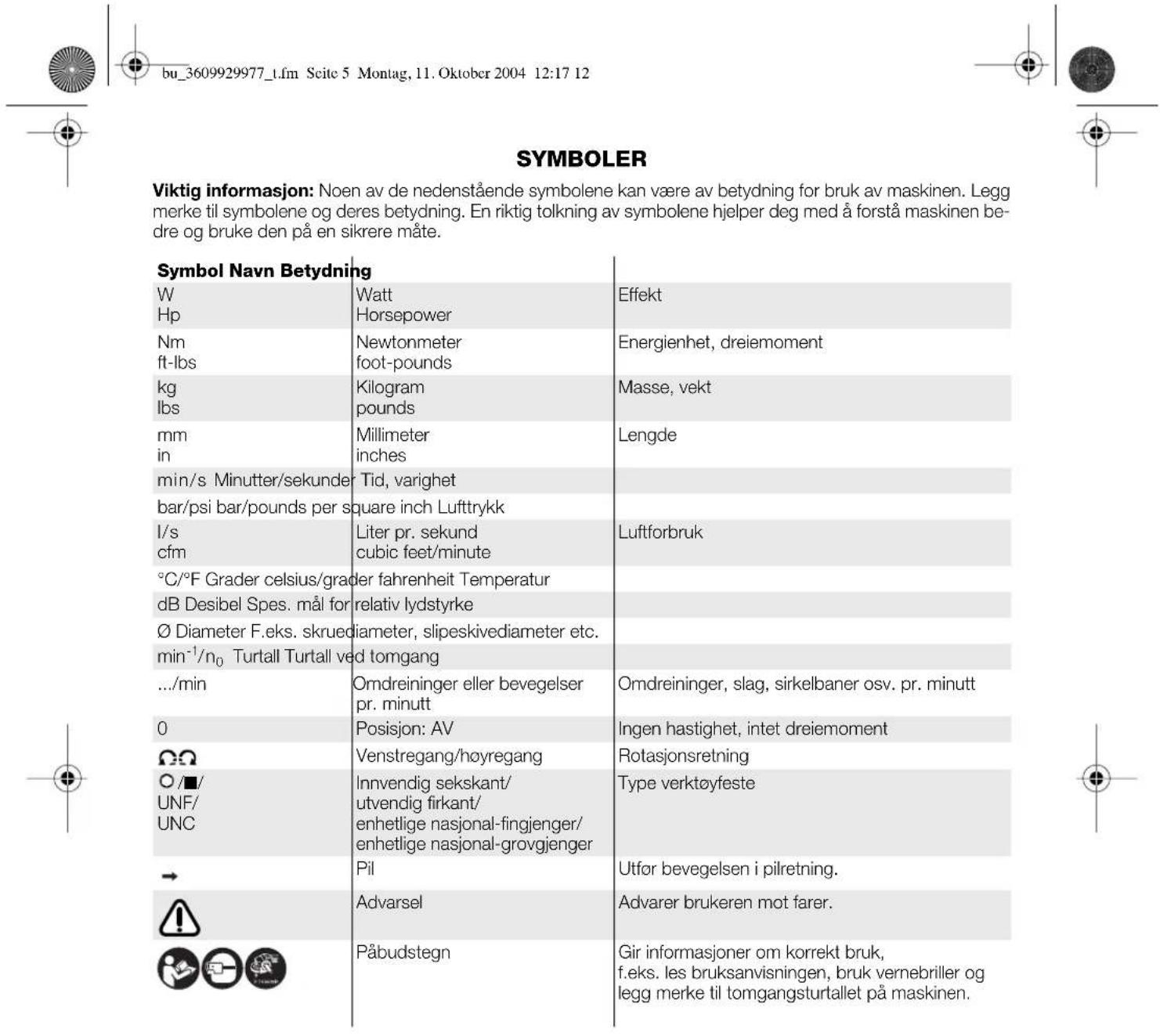

Tekniske data

Trykkluft-vinkelsliper

Produktnummer 0 607 352 .... 109 ... 112		... 113	... 114	... 117	... 118	... 119	... 120
Tomgangsturtall min	-1	12000	7000	12000	7000	12000	7000	7000
Turtallregulert		●	-	●	-	●	●	-	-
Avgitt effekt	W	550	550	550	550	550	550	550	550
	Hp	0,74	0,74	0,74	0,74	0,74	0,74	0,74	0,74
Max. utvendig diameter	mm	125	125	125	125	125	125	125	125
på slipeskivene	in	5	5	5	5	5	5	5	5
Verktøyfeste/	M14	●	●	●	●	-	-	-	-
Slipspendelgjenger	5/8"-11 UNC	-	-	-	-	●	●	●	●
Lasebryter		●	●	-	-	●	-	●	-
Dødmanns-bryter		-	-	●	●	-	●	-	●
Nominelt trykk	bar/psi	6,3/91	6,3/91	6,3/91	6,3/91	6,3/91	6,3/91	6,3/91	6,3/91
Koplingsgjenge	1/4" NPT	●	●	●	●	●	●	●	●
Slangebredde	mm	10	10	10	10	10	10	10	10
	in	3/8"	3/8"	3/8"	3/8"	3/8"	3/8"	3/8"	3/8"
Luftforbruk under belastning	l/s	14,0	14,0	14,0	14,0	14,0	14,0	14,0	14,0
	cfm	29,7	29,7	29,7	29,7	29,7	29,7	29,7	29,7
Vekt ifølge	kg	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6
EPTA-Procedure 01/2003	lbs	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5

4 MONTERING

Montering av beskyttesinnreten

Forviss deg om at trykkuftmaskinen ikke er koblet til lufttilforselen for du monterer beskyttelsessinnretningene.

Bruk alltid vernedekeselet 13 ved sliping og kapping.
Ved sandpapirsliping ma du alltid montere handbeskyttelsen 4 pa ekstrahandtaket 3. Disse beskyttesinnretningene skal beskytte deg mot avbrukne deler og ufrivilig kontakt med slipskivene.

Montering av vernedeksel

Losne skruen 12 og sett vermedekselet 13 pa spindelhalsen 16. Skru dem da sik at den lukke de delen til vermedekselet peker mot deg i lopet av arbeidet. Las vermedekselet i egnet posisjon ved a trekke skruen 12 fast.

Ekstrahandtak

Avhengig av typen bruk skrur du ekstrahandtaket 3 fast pa hoyre eller venstre side av maskinhodet.

Handbeskytelse

Tilkobling til lufttilforselen

Maskinen er beregnet til et driftstrykk pa 6,3 bar (91 psi). For en maksimal ytelse bor den innvendige slangevdden vaere pa 10 mm ved kopingsjenger 1/4" NPT. For a opprettholde en full ytelse ma det kun brukes slanger med en maksimal lengde pa 4 m.

Den tilforte luften ma vare fri for fremmedlegemer og fuktighet, for a beskytte maskinen mot skader, smuss og rustdannelse.

Det er nadvendig Å bruke en trykkuft-serviceen-het.

Dette sikrer en feilfri funksjon av trykkuftverktoy. Tahensyn til bruksanvisningen for vedlikeholdsenheten.

Samtige armaturer, forbindelsesledninger og slanger ma vere tilpasset trykket og den tilsvarende luftmengden.

Unnga innsnevring i tilforselsledningen ved f.eks. klemming, knekking aller sterk strekking!

I tvilstifeller ma trykket pa luftinntaket kontroleres med et manometer mens maskinen er i gang.

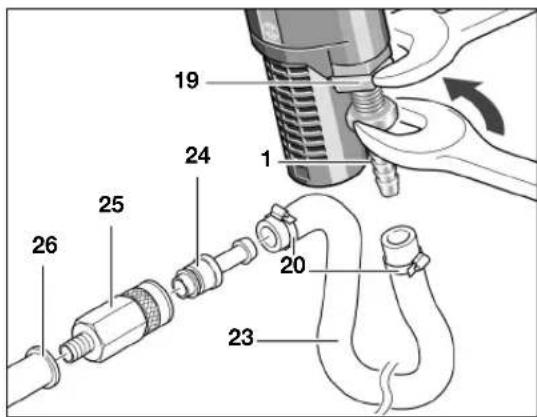

Tilkobling av lufttilforselen til maskinen

Skru slangenippelen 1innikoplingsstussen pa luftinn-taket 19.

For a unnga skader pa maskinens indre ventilider, bor du holde mot kopingsstussen til luftinntaket 19 med en fastnakkel (22 mm) ved inn- og utskruing av slangenippelen 1.

Lösne slangeklemmene 20 til den maksimalt 4 m ange tilforselsluftslangen 23 og fest tilforselsluftslangen pa slangenippelen 1 med slangeklemmen ved a trekke donne godt fast.

Fest tilforselsluftslangen 23 alltid forst pa maskinen, deretter pa vedlikeholdsenheten.

Sett tilforselsluftslangen 23 på koplingsnippelen 24 og fest tilforselsluftslangen ved Å trekke slangeklemmen 20 godt fast.

Skru en automatisk slangekoping 25 inn i luftuttaket til vedlikeholdsenheten 26. Automatiske slangekoplinger muliggjør en hurtig forbindelse og stenger lufttilforselen automatisk ved avkoping.

Pass pa at maskinen ikke starter av seg selv;nár du setter kopingsnippelen 24innikoplingen 25.

5 BRUK

Steng lufttilforselen for du utforer maskininnstlinger, skifter tilbehorsdeler og hvis maskinen..., er i bruk over lengre tid. Disse tiltakene forhinder en utilisiktet igangsetting av maskinen.

Vinkelsliperen leveres med verneteksel, stotte- og spennflens samt innstillingsverktoy (hake- og fastnokkel), men uten innsatsverktoy.

Bruk innsatsverktoyene kun til anbefalt bruk, f.eks. aldri en kappeskive til grovsliping.

Det godkjente turtallet til innsatsverktoyet ma vare minst like hoyt som det maksimale turtallet som er angitt pa trykkuftmaskinen. Tilbehor som dreies hurtigere enn godkjent, kan odelegges.

Slipe-, kappe- og grovslipseskive

Ta hensyn til mälene for slipskivene 10; f.eks. 125 x 6 x 22,2 mm tilsvarer en utvendig diameter pa 125 mm, en tykkelse pa 6 mm og en innvendig hull diameter pa 22,2 mm. Innvendig hull diameter ma passet til stotteflens 11. Ikke bruk reduksjonsstykker aller adaptere.

Innsetting

Etter montering av vernedekselet 13 (se Montering av beskytelsesinnretningen) setter du stottefensen 11 pa slipespindelen 14.

Pass pà at det er satt
inn en feilfri O-ring pà
sentreringskanten i
stotteflensen 11. Hvis
denne O-ring men

gler aller er skadet, ma den absolutt skiftes ut for en slopeskive monteres.

O-ring peker i ret- ning av slipeskiven. Sett forst slope-, kappa- grovlipseskive 10 med skriftsdien nedover pa slipspendelen 14. Skru deretter spennflens 9 sik pa slipspendelgiengene at den mellomste fordypningen til spennflensen peker mot

deg. Skru spennfliensen 9 fast med hakenokkelen 8 samtidig som du holder mot med fastnokkelen 17 pa nokkelflaten til slipspindelen 14.

Kontroller om spliceverktøyet er riktig monter og kan dreie seg fritt!

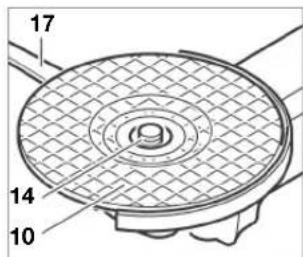

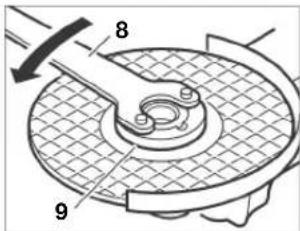

Fjerning

OBS! Innsatsverktoyene kan blir varme nár maskinen brukes i lengre tid. Bruk vernehansker.

Til fjerning av slipe-, kappe- eller grovslipseskiven 10 holder du slipespindelen 14 fast med fastnokkelen 17 pa nokkelflaten.

En fastsittende spennflens 9 skrur du av fra slipsespindelen med hakenokkelen 8, samtidig som du holder mot med fastnokkelen pa nakkellaten til slipsespindelen.

Deretter kan du trekke
slipe-, kappa-eller

grovslipskiven av fra slipespindelen og pa vinkelslipere med M14-slipespindelgjenger kan du trekke stotteflanders 11 av fra slipespindelen. Pa vinkelsipere med 5 / 8^ - 11 UNC-slipespindelgjenger ma stotteflanders skrus av fra slipespindelen.

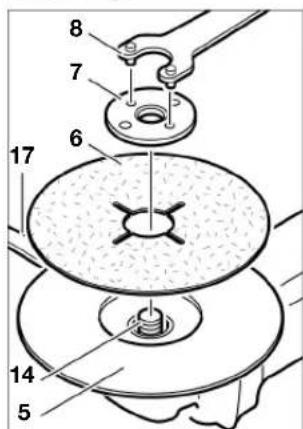

Sandpapirsliping med gummislipetallerkenen

Insetting

Etter montering av handbeskyttelsen 4 sammen med ekstrahandtaket 3 (se Montering av beskyttelsensinnrettingen) setter du gummislipetallerkenen 5 pa slipespindelen 14.

Legg da slipskiven 6
pà gummislipetallerkenen 5. Lás slipskiven
6 pà gummislipetallerkenen ved à sette spennflensen for plane skiver 7 pà slipspindelen 14 og sku godt fast med hakenokke

len 8 pa slipspindelen, smtidig som du holder mot med fastnokkelen 17 pa nokkelflaten til slipspindelen 14.Pass pa at spennfliensen for plane skiver 7 er helt skrudd inn i fordypningen til gummislipetallerkenen, slik at den不信 forstyrrer ved slipingen og slipskiven sitter godt fast.

Bruk kun slipskiver som passer til gummislipetallerkenen!

Fjerning

OBS! Innsatsverktoyene kan blir varme nár maskinen brukes i lengre tid. Bruk vernehansker.

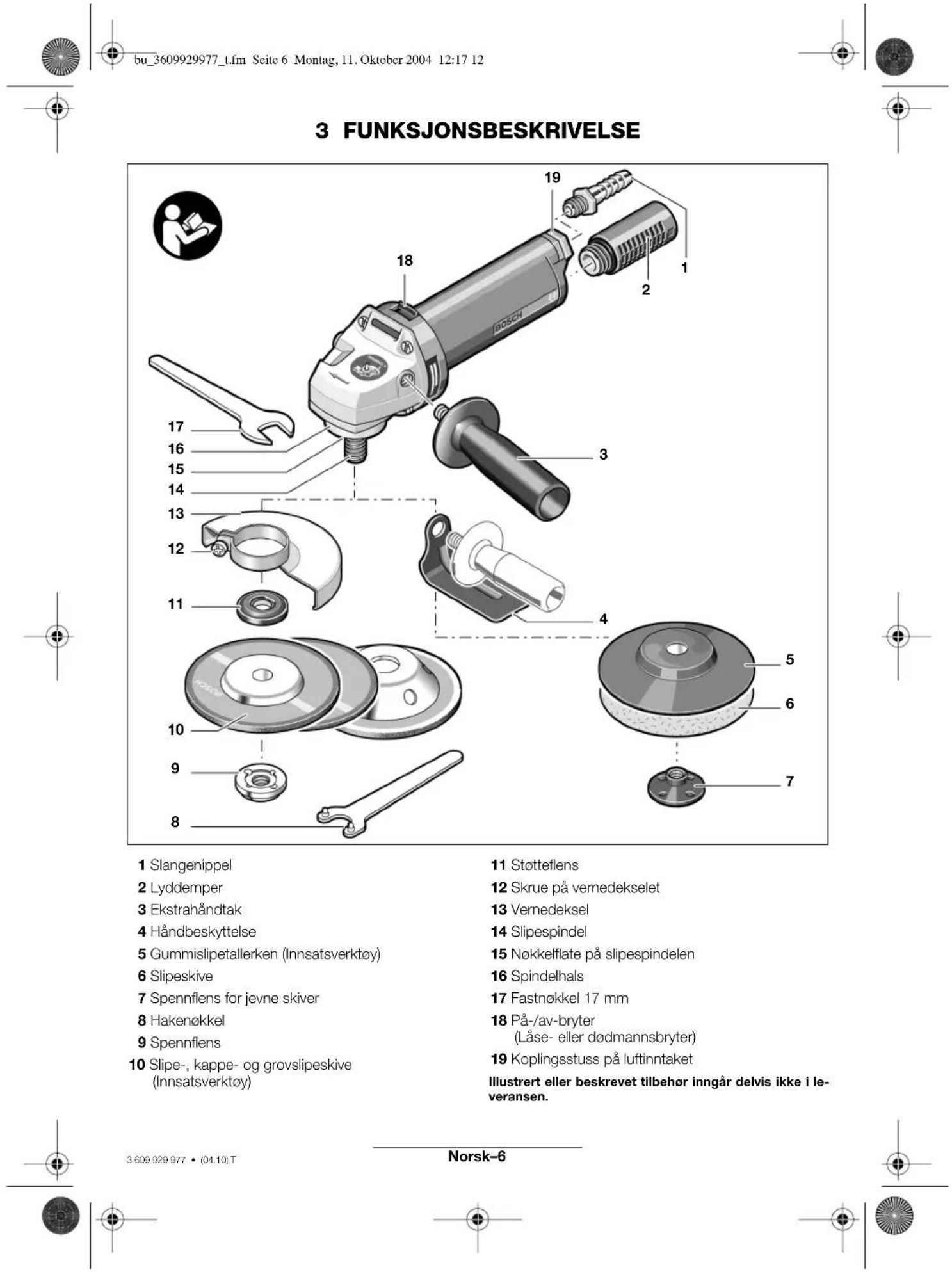

Skru spennfliensen for plane skiver 7 av fra slipspindelen 14 med hakenokkelen 8, smtidig som du holder mot med fastnokkelen 17 pa nokkelflaten 15 til slipspindelen.

Deretter kan du trekke slipskiven 6 og gummislipetal-lerkenen 5 av fra spindelen.

Igangsettingen

Maskinen arbeider best ved et overtrykk pa 6,3 bar (91 psi), malt ved luftinntaket mens maskinen er i gang.

Ved et hoyere trykk dreier det innsatte tilbehoret seg hurtigere enn tillatt, det kan odelegges og avsplitrende deler kan skade deg.

Fjern innstillingsverktoy for du tar maskinen i bruk. Et innstillingsverktoy som befinner seg i en roterende maskindel, kan fore til skader.

Nár du har kontrollert og satt inn innsatsverktøyet, ma du holde personer som oppholder seg i naerheten unna det roterende innsatsverktøyet og la trykkuftmaskinen gä i ett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktøi lopet av dette testtiden.

Inn-/utkobling

Hvis maskinen ikke starter, f.eks. etter en lengre tid med stillstand, avbryter du luftilforselen og dreier motoren flere ganger med en fastnokkel 17 pa nokkelflaten 15 til slipspendelen. Slik fjernes adhesjonskrefter.

Type 0 607 352 109/.. 112/.. 117/.. 119 Lasebryter

Innkoping:

Trykk pa-/av-bryteren 18 fremover. Utkoling:

Trekk pā-/av-bryteren 18 bakover, for ā lysne lāsen og slā av maskinen.

Type 0 607 352 113/... 114/... 118/... 120 Doodmanns-bryter

Innkoping:

Trykk pa-/av-bryteren 18 og hold den tryktinne i lopet av arbeidet. Utkoplig:

Slipp pã-/av-bryteren 18.

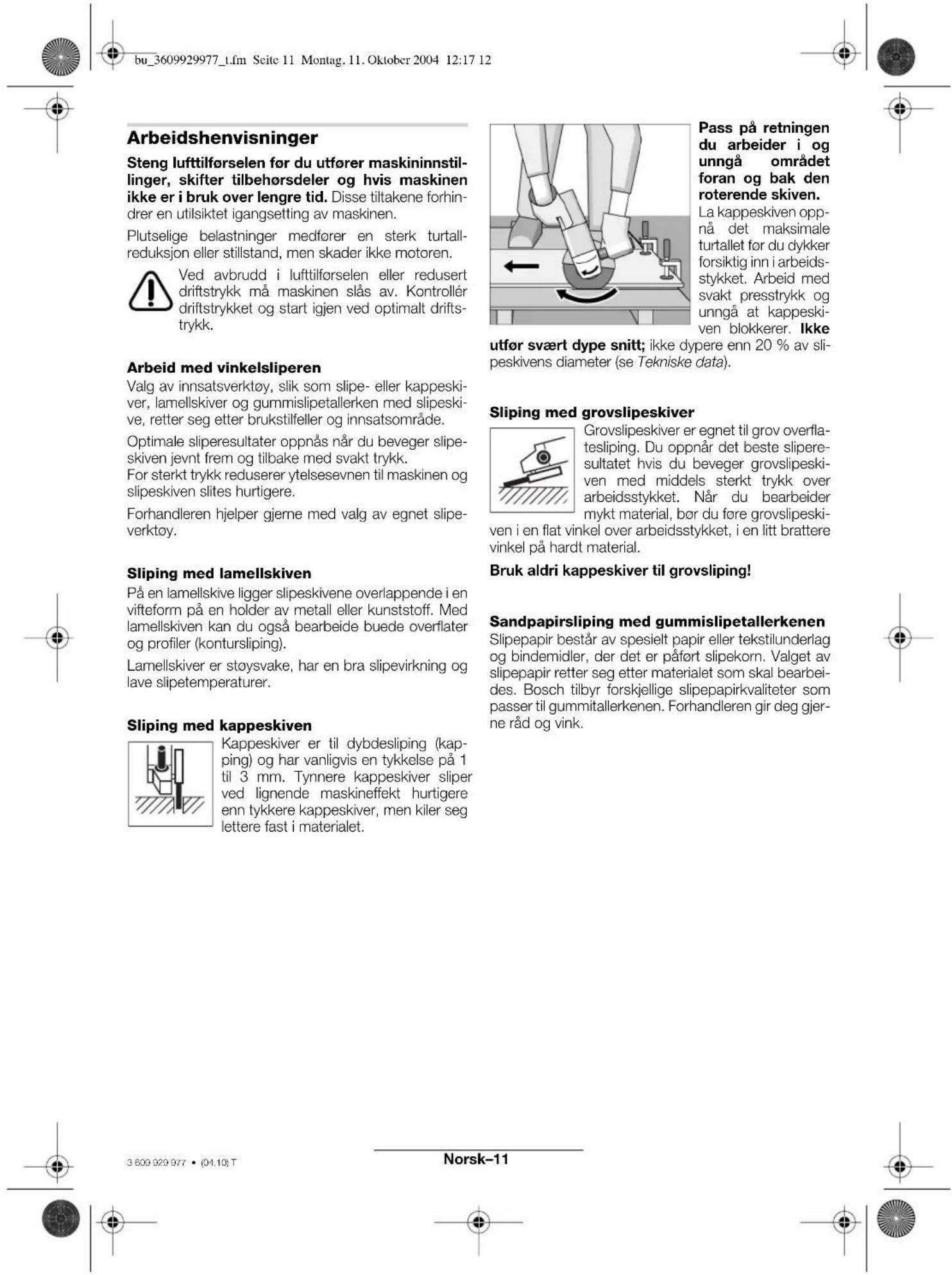

Mål tomgangsturtallet til slipspindelen med jejne mellomrom. Hvis den malte verdien er mer enn 10% over verdien som er angitt i tabellen for Tekniske data, bør du la maskinen gjennomga en kontroll hos Bosch-kundeservice. Ved for hoyt tomgangsturtall kan innsatsverktoyet brekke, ved for lav'turtall reduseres arbeidseffekten.

Skulle maskinen en gang sviktetil tross for omhyggelige produksjons- og kontrollmetoder, ma reparasjonen utfores av en autorisert kundeservice for Boschelektroverktoy.

Ved alle foresporssler og reservedelsbestlinger ma du oppgi det 10-sifrede produktnummeret som er angitt pa maskinens typeskit.

Rengjor silen pa maskinens luftinntak med jevne mellomrom. Skru slangenippelen 1 av og fjern stov- og smusspartikler fra silen. Monter deretter slangenippelen igjen.

For a unnga skader pa maskinens indre ventilider, bor du holde mot kopingsstussen til luftintaket 19 med en fastnokkel (22 mm) ved inn- og utskruing av slangenippelen 1.

Vann- og smusspartiker i trykkuften forarsaker rustdannelse og fere til slita sje av lameller,ventiler etc. For a forhindre dette bor du fylle pa noen draper motorolje pa luftinntaket 19. Maskinen kopies til luftinntaket igjen og la den g

i 5-10 s, mens du torker opp oljen som renner ut med en klut. Hvis maskinen ikke brukes over lengretid, bør du alltid utfrole dette prosedyren.

På alle Bosch-trykkluftmaskiner som ikke hörer til CLEAN-serien (en spesiell type trykkluft-motor som fungerer med oljefri trykkluft), bør du stadig blande litt oljetake i den gjennomstrømmende trykkluften. Den nedvendige trykkluftsmøreren befinner seg på den forankoplede trykkluft-vedlikeholdsenheden (nærmere informasjoner fár du hos kompressor-produsenten).

Til direkte smoring av maskinen aller innblanding pa vedlikeholdsenheten bør du bruke motorolje SAE 10 erer SAE 20.

Etter ca. 150 drifttimer mä giret rengjores for Förste gang av fagpersonale, deretter hver 300. drifttime. Etter hver rengjöring mä det smores med special-girfett.

Spesial-girfett 225 ml. 3605430009

Motorlamellene skal kontroleres av fagpersonale med jevne mellomrom og eventuelt skiftes ut.

Vedlikeholds- og reparsjonsarbeider skal kun utfores av kualifisert fagpersonale. Slik sikres det at sikkerheten til maskinen opprettholdes.

Et Bosch-serviceverksted utforer disse arbeidene hurtig og paitelig.

Smore- og rengjoringsmidler ma deponeres miljo-vennlig. Ta hensyn til de lovmessige forskrittene.

Tilbehør

Alle maskiner kan utstyres med splice-, kappe- og grovlipseskiveramt gummislipetallerken med slipeskive.

Du kan informere deg om det komplette tilbehorsprogrammet i internett under

www.bosch-pt.com og

www.boschproductiontools.com eller hos din forhandler.

Service

Robert Bosch GmbH overtar ansvaret for den avalte leveransen av delle maskinen i henhold til de lovfefte/nasjonale bestemmelse. Ved reklamasjon pa maskinen ma du henvende deg til folgende adresse:

Fax [phone]

www.boschproductiontools.com

Kassering

Maskin, tilbehør og forbakning bør resirkuleres.

For a kunne resirkulere pa en skikkelig mate, er kunststoffdelene markerte.

Nár maskinen ikke kan brukes länger,
má du levere den inn til resirkulering, til
forretningen aller hos en autorisert Bosch
ch-kundeservice.

Endringer forbeholds
